Kraftstoff
129
7
KONTROLLEN

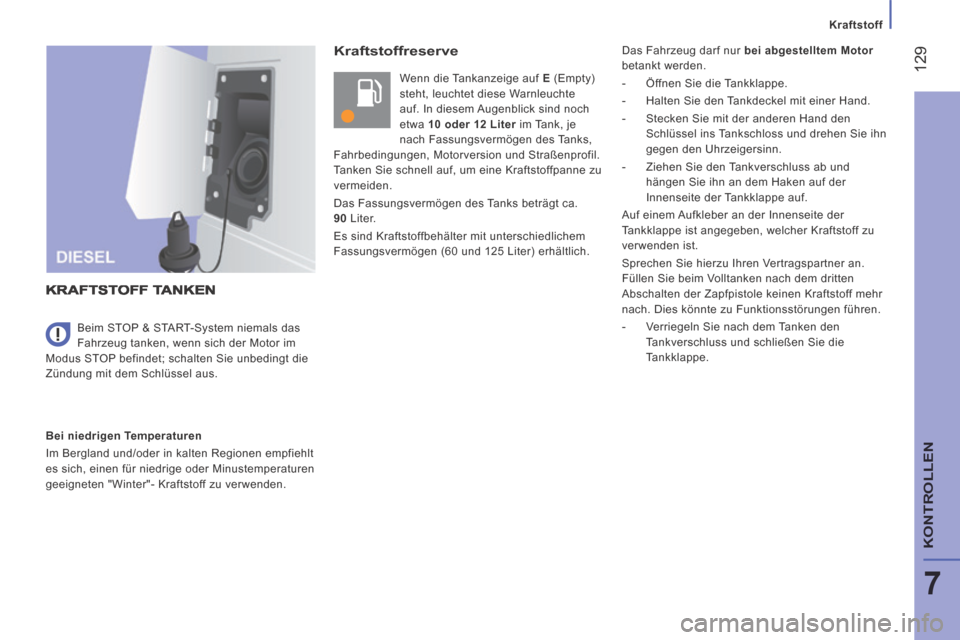

Kraftstoffreserve
Wenn die Tankanzeige auf E (Empty)
steht, leuchtet diese Warnleuchte
auf. In diesem Augenblick sind noch
etwa 10 oder 12 Liter im Tank, je
nach Fassungsvermögen des Tanks,
Fahrbedingungen, Motorversion und Straßenprofil.
Tanken Sie schnell auf, um eine Kraftstoffpanne zu
vermeiden.
Das Fassungsvermögen des Tanks beträgt ca.
90 Liter.
Es sind Kraftstoffbehälter mit unterschiedlichem
Fassungsvermögen (60 und 125 Liter) erhältlich.
KRAFTSTOFF TANKEN
Bei niedrigen Temperaturen
Im Bergland und/oder in kalten Regionen empfiehlt
es sich, einen für niedrige oder Minustemperaturen
geeigneten "Winter"- Kraftstoff zu verwenden. Beim STOP & START-System niemals das
Fahrzeug tanken, wenn sich der Motor im
Modus STOP befindet; schalten Sie unbedingt die
Zündung mit dem Schlüssel aus. Das Fahrzeug darf nur
bei abgestelltem Motor
betankt werden.
- Öffnen Sie die Tankklappe.
- Halten Sie den Tankdeckel mit einer Hand.
- Stecken Sie mit der anderen Hand den Schlüssel ins Tankschloss und drehen Sie ihn
gegen den Uhrzeigersinn.
- Ziehen Sie den Tankverschluss ab und hängen Sie ihn an dem Haken auf der
Innenseite der Tankklappe auf.
Auf einem Aufkleber an der Innenseite der
Tankklappe ist angegeben, welcher Kraftstoff zu
verwenden ist.
Sprechen Sie hierzu Ihren Vertragspartner an.
Füllen Sie beim Volltanken nach dem dritten
Abschalten der Zapfpistole keinen Kraftstoff mehr
nach. Dies könnte zu Funktionsstörungen führen.
- Verriegeln Sie nach dem Tanken den Tankverschluss und schließen Sie die
Tankklappe.

Kraftstoff
130

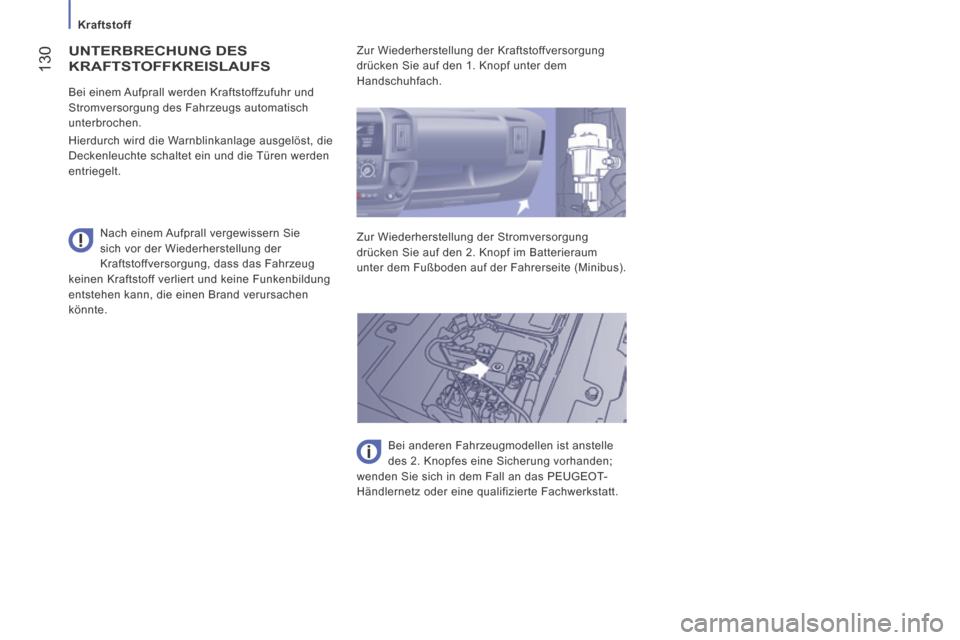

UNTERBRECHUNG DES KRAFTSTOFFKREISLAUFS
Nach einem Aufprall vergewissern Sie
sich vor der Wiederherstellung der
Kraftstoffversorgung, dass das Fahrzeug
keinen Kraftstoff verliert und keine Funkenbildung
entstehen kann, die einen Brand verursachen
könnte.
Bei einem Aufprall werden Kraftstoffzufuhr und
Stromversorgung des Fahrzeugs automatisch
unterbrochen.
Hierdurch wird die Warnblinkanlage ausgelöst, die
Deckenleuchte schaltet ein und die Türen werden
entriegelt.
Zur Wiederherstellung der Kraftstoffversorgung
drücken Sie auf den 1. Knopf unter dem
Handschuhfach.
Zur Wiederherstellung der Stromversorgung
drücken Sie auf den 2. Knopf im Batterieraum
unter dem Fußboden auf der Fahrerseite (Minibus).
Bei anderen Fahrzeugmodellen ist anstelle
des 2. Knopfes eine Sicherung vorhanden;
wenden Sie sich in dem Fall an das PEUGEOT-
Händlernetz oder eine qualifizierte Fachwerkstatt.

131
PANNENHILFE
8

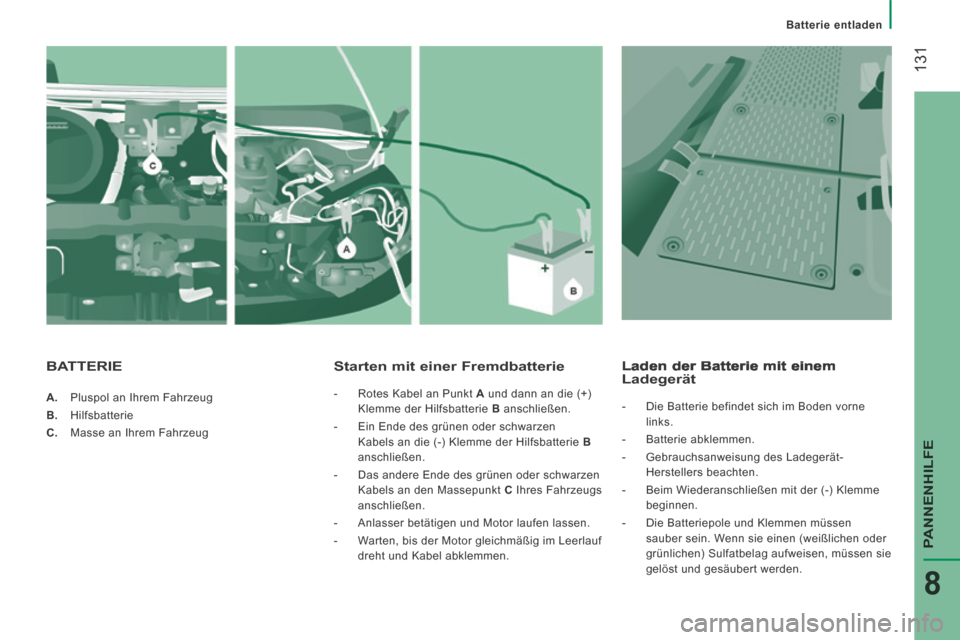

Batterie entladen
A. Pluspol an Ihrem Fahrzeug
B. Hilfsbatterie
C. Masse an Ihrem Fahrzeug
Starten mit einer Fremdbatterie
- Rotes Kabel an Punkt A und dann an die (+)
Klemme der Hilfsbatterie B anschließen.
- Ein Ende des grünen oder schwarzen Kabels an die (-) Klemme der Hilfsbatterie B
anschließen.
- Das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C Ihres Fahrzeugs
anschließen.
- Anlasser betätigen und Motor laufen lassen.
- Warten, bis der Motor gleichmäßig im Leerlauf dreht und Kabel abklemmen.
Laden der Batterie mit einem Ladegerät
- Die Batterie befindet sich im Boden vorne links.
- Batterie abklemmen.
- Gebrauchsanweisung des Ladegerät- Herstellers beachten.
- Beim Wiederanschließen mit der (-) Klemme beginnen.
- Die Batteriepole und Klemmen müssen sauber sein. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
BATTERIE

132
Batterie entladen
Der Ladevorgang muss in einem belüfteten
Raum und weit entfernt von offener
Flamme oder einer möglichen Funkenquelle
durchgeführt werden, um die Gefahr einer
Explosion oder eines Brandes zu vermeiden.
Versuchen Sie nicht, eine eingefrorene Batterie
aufzuladen: Sie muss vorher aufgetaut werden, um
die Gefahr einer Explosion zu vermeiden. Wenn
die Batterie eingefroren war, lassen Sie sie vor
dem Aufladen von einem Fachmann überprüfen,
der feststellt, ob die inneren Komponenten nicht
beschädigt worden sind und das Gehäuse keine
Risse aufweist, wodurch es zum Auslaufen giftiger
und ätzender Säure kommen könnte.
Laden Sie langsam mit wenig Ampere für maximal
etwa 24 Stunden, um die Beschädigung der
Batterie zu vermeiden. Batterien enthalten schädliche Substanzen
wie Schwefelsäure und Blei. Sie sind gemäß
den gesetzlichen Vorschriften zu entsorgen
und dürfen auf keinen Fall in den Hausmüll
geworfen werden.
Geben Sie verbrauchte Batterien bei einer
speziellen Sammelstelle ab.
Batterie erst frühestens zwei Minuten nach dem
Ausschalten der Zündung abklemmen.
Batterie nicht bei laufendem Motor abklemmen.
Batterie erst zum Aufladen anschließen, wenn die
Klemmen abgeklemmt worden sind.
Fenster und Türen vor dem Abklemmen der
Batterie schließen.
Nach jedem Wiederanschließen der Batterie
darf der Motor erst 1 Minute nach Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser Vorschrift
leichte Störungen auftreten und bestehen bleiben,
wenden Sie sich an das PEUGEOT-Händlernetz
oder an eine qualifizierte Fachwerkstatt.

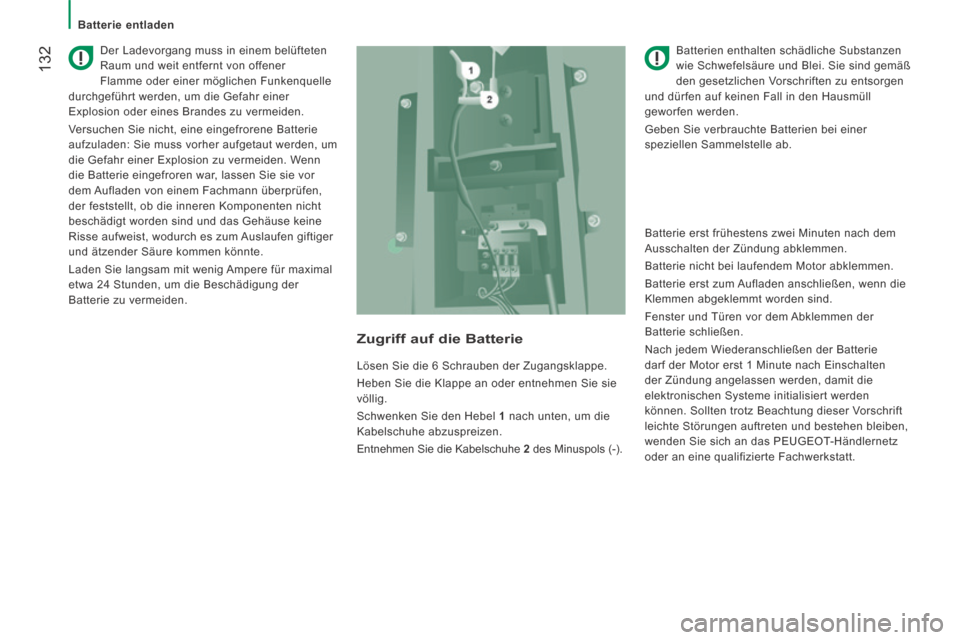

Lösen Sie die 6 Schrauben der Zugangsklappe.
Heben Sie die Klappe an oder entnehmen Sie sie
völlig.
Schwenken Sie den Hebel
1 nach unten, um die
Kabelschuhe abzuspreizen.
Entnehmen Sie die Kabelschuhe 2 des Minuspols (-).
Zugriff auf die Batterie

133
PANNENHILFE
8
Batterie entladen

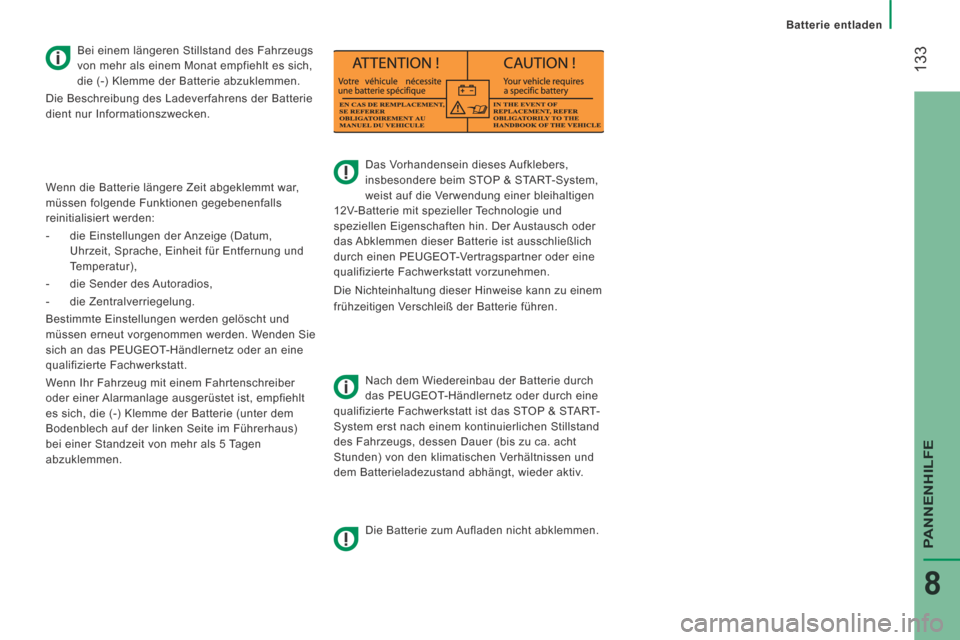

Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist ausschließlich
durch einen PEUGEOT-Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu einem
frühzeitigen Verschleiß der Batterie führen.
Nach dem Wiedereinbau der Batterie durch
das PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt ist das STOP & START-
System erst nach einem kontinuierlichen Stillstand
des Fahrzeugs, dessen Dauer (bis zu ca. acht
Stunden) von den klimatischen Verhältnissen und
dem Batterieladezustand abhängt, wieder aktiv.
Die Batterie zum Aufladen nicht abklemmen.
Bei einem längeren Stillstand des Fahrzeugs
von mehr als einem Monat empfiehlt es sich,
die (-) Klemme der Batterie abzuklemmen.
Die Beschreibung des Ladeverfahrens der Batterie
dient nur Informationszwecken.
Wenn die Batterie längere Zeit abgeklemmt war,
müssen folgende Funktionen gegebenenfalls
reinitialisiert werden:
- die Einstellungen der Anzeige (Datum, Uhrzeit, Sprache, Einheit für Entfernung und
Temperatur),
- die Sender des Autoradios,
- die Zentralverriegelung.
Bestimmte Einstellungen werden gelöscht und
müssen erneut vorgenommen werden. Wenden Sie
sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
oder einer Alarmanlage ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie (unter dem
Bodenblech auf der linken Seite im Führerhaus)
bei einer Standzeit von mehr als 5 Tagen
abzuklemmen.

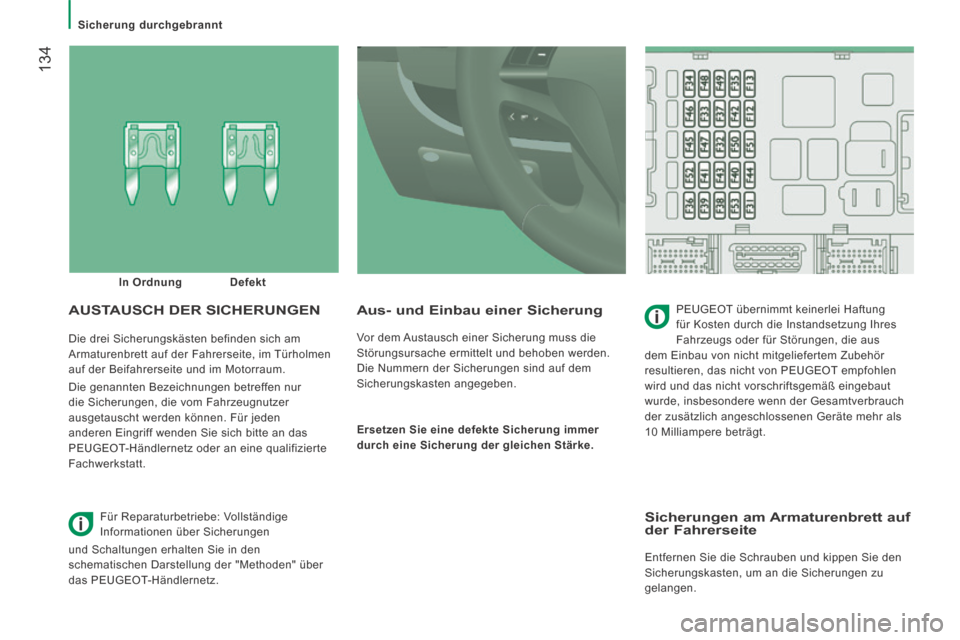

Sicherung durchgebrannt
134
Die drei Sicherungskästen befinden sich am
Armaturenbrett auf der Fahrerseite, im Türholmen
auf der Beifahrerseite und im Motorraum.
Die genannten Bezeichnungen betreffen nur
die Sicherungen, die vom Fahrzeugnutzer
ausgetauscht werden können. Für jeden
anderen Eingriff wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
Die Nummern der Sicherungen sind auf dem
Sicherungskasten angegeben.
Ersetzen Sie eine defekte Sicherung immer
durch eine Sicherung der gleichen Stärke.
AUSTAUSCH DER SICHERUNGEN PEUGEOT übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung Ihres
Fahrzeugs oder für Störungen, die aus
dem Einbau von nicht mitgeliefertem Zubehör
resultieren, das nicht von PEUGEOT empfohlen
wird und das nicht vorschriftsgemäß eingebaut
wurde, insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen Geräte mehr als
10 Milliampere beträgt.
In Ordnung
Defekt
Für Reparaturbetriebe: Vollständige
Informationen über Sicherungen
und Schaltungen erhalten Sie in den
schematischen Darstellung der "Methoden" über
das PEUGEOT-Händlernetz.
Sicherungen am Armaturenbrett auf der Fahrerseite
Entfernen Sie die Schrauben und kippen Sie den
Sicherungskasten, um an die Sicherungen zu
gelangen.

Sicherung durchgebrannt
135
PANNENHILFE
8

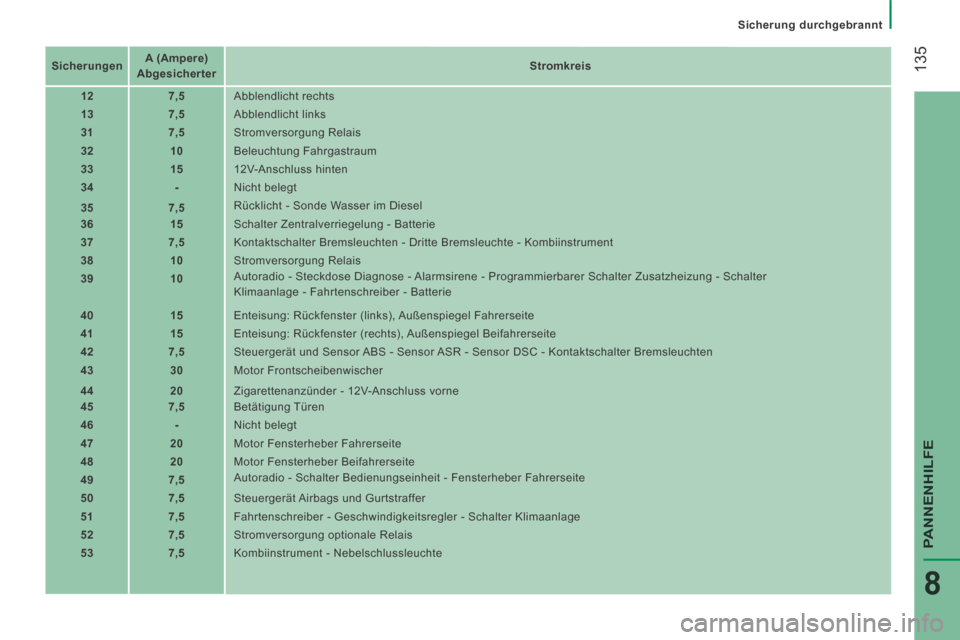

Sicherungen A (Ampere)
Abgesicherter Stromkreis

12 7,5 Abblendlicht rechts
13 7,5 Abblendlicht links
31 7,5 Stromversorgung Relais
32 10 Beleuchtung Fahrgastraum
33 15 12V-Anschluss hinten
34 - Nicht belegt
35 7,5 Rücklicht - Sonde Wasser im Diesel
36 15 Schalter Zentralverriegelung - Batterie
37 7,5 Kontaktschalter Bremsleuchten - Dritte Bremsleuchte - Kombiinstrument
38 10 Stromversorgung Relais
39 10 Autoradio - Steckdose Diagnose - Alarmsirene - Programmierbarer Schalter Zusatzheizung - Schalter
Klimaanlage - Fahrtenschreiber - Batterie
40 15 Enteisung: Rückfenster (links), Außenspiegel Fahrerseite
41 15 Enteisung: Rückfenster (rechts), Außenspiegel Beifahrerseite
42 7,5 Steuergerät und Sensor ABS - Sensor ASR - Sensor DSC - Kontaktschalter Bremsleuchten
43 30 Motor Frontscheibenwischer
44 20 Zigarettenanzünder - 12V-Anschluss vorne
45 7,5 Betätigung Türen
46 - Nicht belegt
47 20 Motor Fensterheber Fahrerseite
48 20 Motor Fensterheber Beifahrerseite
49 7, 5 Autoradio - Schalter Bedienungseinheit - Fensterheber Fahrerseite
50 7,5 Steuergerät Airbags und Gurtstraffer
51 7,5 Fahrtenschreiber - Geschwindigkeitsregler - Schalter Klimaanlage
52 7,5 Stromversorgung optionale Relais
53 7,5 Kombiinstrument - Nebelschlussleuchte

Sicherung durchgebrannt
136 Sicherungen A (Ampere)
Abgesicherter Stromkreis

54 - Nicht belegt
55 15 Sitzheizung
56 15 12V-Anschluss Beifahrer hinten
57 10 Programmierbare Standheizung
58 10 Seitliche Standlichter
59 7,5 Radaufhängung
60 - Nicht belegt
61 - Nicht belegt
62 - Nicht belegt
63 10 Bedienungsschalter programmierbare Standheizung
64 - Nicht belegt
65 30 Gebläse programmierbare Standheizung

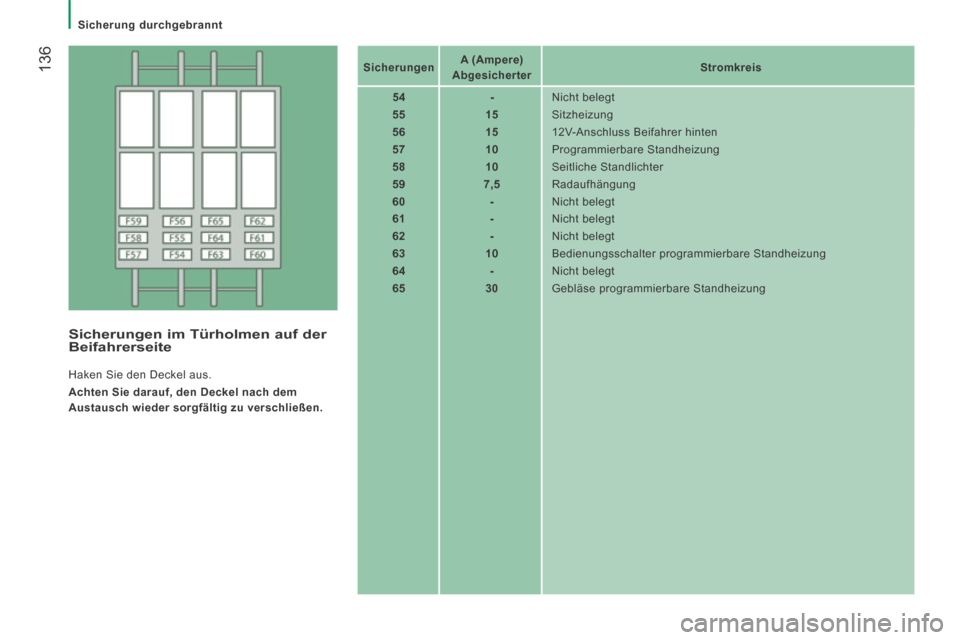

Sicherungen im Türholmen auf der Beifahrerseite
Haken Sie den Deckel aus.
Achten Sie darauf, den Deckel nach dem
Austausch wieder sorgfältig zu verschließen.

Sicherung durchgebrannt
137
PANNENHILFE
8
Sicherungen im Motorraum
Entfernen Sie die Schrauben und kippen Sie den
Sicherungskasten, um an die Sicherungen zu
gelangen. Sicherungen
A (Ampere)
Abgesicherter Stromkreis

1 40 Stromversorgung Pumpe ABS
2 50 Steuergerät Vorglühen Diesel
3 30 Lenkzündschloss
4 20 Programmierbare Standheizung
5 20 Belüftung Fahrgastraum mit programmierbarer Standheizung
6 40/60 Kühlerventilator Fahrgastraum maximale Geschwindigkeit
7 40/50 Kühlerventilator minimale Geschwindigkeit
8 40 Kühlerventilator Fahrgastraum
9 20 Pumpe Scheibenwaschanlage
10 15 Hupe
14 7,5 Scheinwerfer rechts
15 7,5 Scheinwerfer links
18 7,5 Motorsteuerung
19 7,5 Klimaanlagenkompressor
20 30 Pumpe Scheinwerferwaschanlage
21 15 Stromversorgung Kraftstoffpumpe
23 30 ABS Elektroventile
30 15 Nebelscheinwerfer

Glühlampe oder Lampe defekt
138 Wenn Sie mit einer Hochdruckwäsche
hartnäckige Verschmutzungen beseitigen,
halten Sie den Hochdruckstrahl nicht
unmittelbar auf Scheinwerfer, Leuchten oder deren
Ränder, damit der Schutzlack und die Dichtung
nicht beschädigt werden.
AUSTAUSCH DER GLÜHLAMPEN
Glühlampen- oder Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen oder Lampen eingebaut.
Zum ausbauen:
Typ A Glühlampe ganz aus Glas: vorsichtig ziehen, da sie unter Druck eingesetzt
ist.
Typ B Glühlampe mit Bajonettverschluss: auf die Glühlampe drücken und dann
entgegen dem Uhrzeigersinn drehen.
Typ C Zylindrische Glühlampe: Kontakte auseinander biegen. Zum Lösen oder Festziehen von Schrauben
verwenden Sie bitte den passenden
Schraubendreher aus der Werkzeugbox
unter dem Beifahrersitz.
Gehen Sie beim Wiedereinsetzen der einzelnen
Lampen oder Glühlampen in umgekehrter
Reihenfolge vor.
Typ D - E Halogenlampe: Sperrfeder aus der Halterung lösen.
Ein defekte Glühlampe oder Lampe stets
durch eine identische neue Glühlampe
oder Lampe ersetzen, welche dieselben
Leistungsmerkmale und Kennziffern hat.
