Peugeot Boxer 2014 Betriebsanleitung (in German)

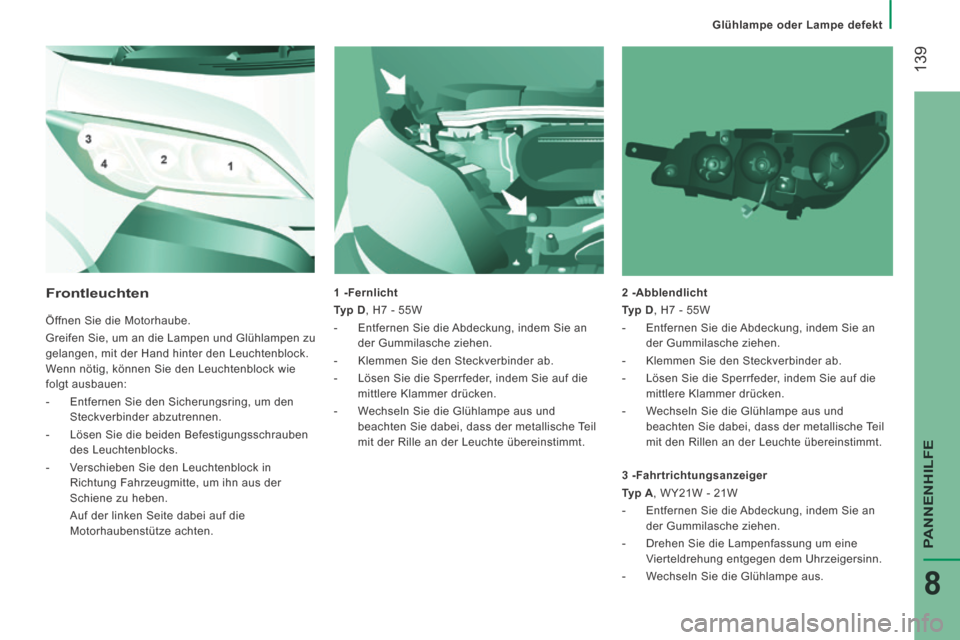

Glühlampe oder Lampe defekt
139
PANNENHILFE
8
1 -Fernlicht
Typ D , H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit der Rille an der Leuchte übereinstimmt. 2 -Abblendlicht
Typ D , H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an
der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt. Frontleuchten
Öffnen Sie die Motorhaube.
Greifen Sie, um an die Lampen und Glühlampen zu
gelangen, mit der Hand hinter den Leuchtenblock.
Wenn nötig, können Sie den Leuchtenblock wie
folgt ausbauen:
- Entfernen Sie den Sicherungsring, um den Steckverbinder abzutrennen.
- Lösen Sie die beiden Befestigungsschrauben des Leuchtenblocks.
- Verschieben Sie den Leuchtenblock in Richtung Fahrzeugmitte, um ihn aus der
Schiene zu heben.
Auf der linken Seite dabei auf die Motorhaubenstütze achten. 3 -Fahrtrichtungsanzeiger
Typ A , WY21W - 21W
- Entfernen Sie die Abdeckung, indem Sie an
der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

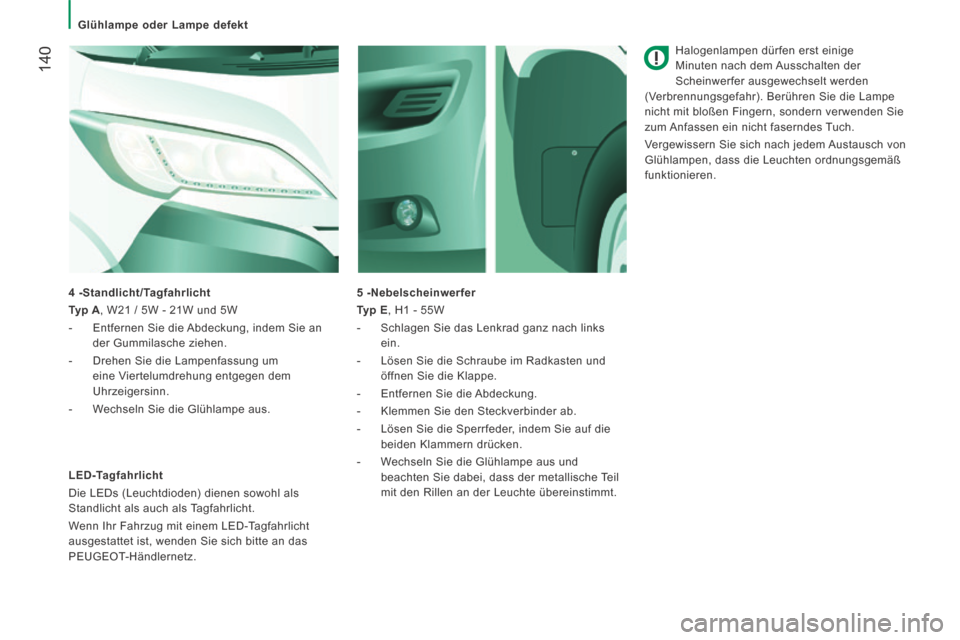

Glühlampe oder Lampe defekt
140
Halogenlampen dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden
(Verbrennungsgefahr). Berühren Sie die Lampe
nicht mit bloßen Fingern, sondern verwenden Sie
zum Anfassen ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch von
Glühlampen, dass die Leuchten ordnungsgemäß
funktionieren.
5 -Nebelscheinwerfer
Typ E , H1 - 55W
- Schlagen Sie das Lenkrad ganz nach links ein.
- Lösen Sie die Schraube im Radkasten und öffnen Sie die Klappe.
- Entfernen Sie die Abdeckung.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.
LED-Tagfahrlicht
Die LEDs (Leuchtdioden) dienen sowohl als
Standlicht als auch als Tagfahrlicht.
Wenn Ihr Fahrzug mit einem LED-Tagfahrlicht
ausgestattet ist, wenden Sie sich bitte an das
PEUGEOT-Händlernetz. 4 -Standlicht/Tagfahrlicht
Typ A , W21 / 5W - 21W und 5W
- Entfernen Sie die Abdeckung, indem Sie an
der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Viertelumdrehung entgegen dem
Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

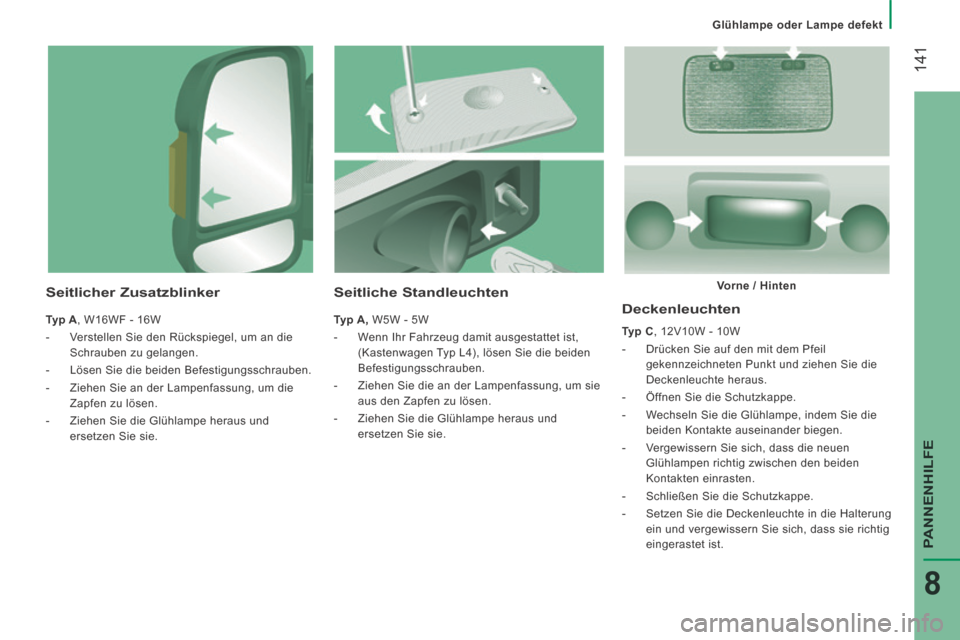

Glühlampe oder Lampe defekt
141
PANNENHILFE
8
Deckenleuchten
Typ C , 12V10W - 10W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und ziehen Sie die
Deckenleuchte heraus.
- Öffnen Sie die Schutzkappe.
- Wechseln Sie die Glühlampe, indem Sie die beiden Kontakte auseinander biegen.
- Vergewissern Sie sich, dass die neuen Glühlampen richtig zwischen den beiden
Kontakten einrasten.
- Schließen Sie die Schutzkappe.
- Setzen Sie die Deckenleuchte in die Halterung ein und vergewissern Sie sich, dass sie richtig
eingerastet ist.
Seitliche Standleuchten
Typ A, W5W - 5W
- Wenn Ihr Fahrzeug damit ausgestattet ist, (Kastenwagen Typ L4), lösen Sie die beiden
Befestigungsschrauben.
- Ziehen Sie die an der Lampenfassung, um sie aus den Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie.
Seitlicher Zusatzblinker
Typ A , W16WF - 16W
- Verstellen Sie den Rückspiegel, um an die Schrauben zu gelangen.
- Lösen Sie die beiden Befestigungsschrauben.
- Ziehen Sie an der Lampenfassung, um die Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie. Vorne / Hinten

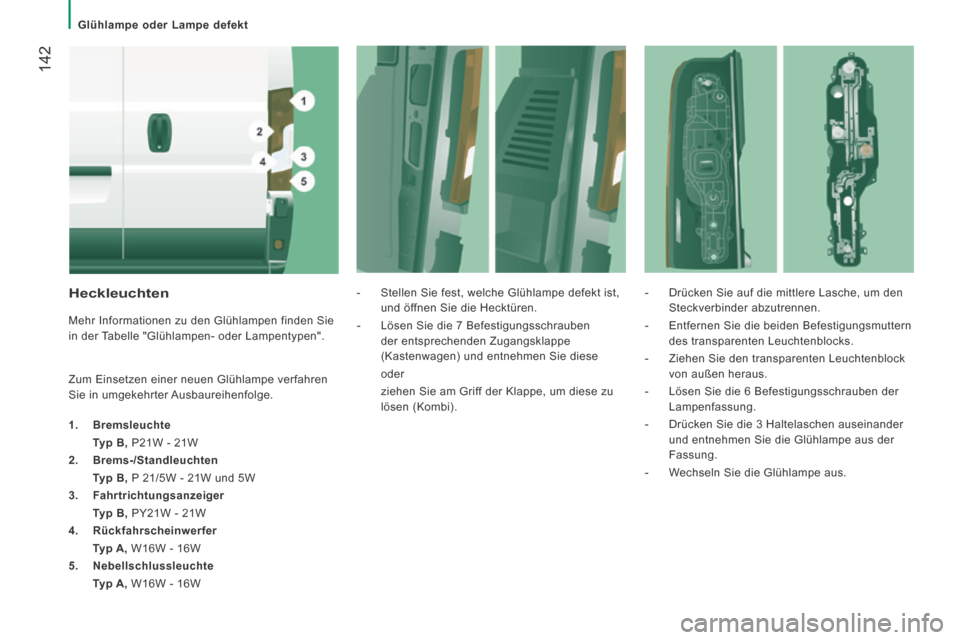

Glühlampe oder Lampe defekt
142
Heckleuchten
Mehr Informationen zu den Glühlampen finden Sie
in der Tabelle "Glühlampen- oder Lampentypen".
Zum Einsetzen einer neuen Glühlampe verfahren
Sie in umgekehrter Ausbaureihenfolge.
1. Bremsleuchte
Typ B, P21W - 21W
2. Brems-/Standleuchten
Typ B, P 21/5W - 21W und 5W
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W
4. Rückfahrscheinwerfer
Typ A, W16W - 16W
5. Nebellschlussleuchte
Typ A, W16W - 16W - Stellen Sie fest, welche Glühlampe defekt ist,
und öffnen Sie die Hecktüren.
- Lösen Sie die 7 Befestigungsschrauben der entsprechenden Zugangsklappe
(Kastenwagen) und entnehmen Sie diese
oder
ziehen Sie am Griff der Klappe, um diese zu lösen (Kombi). - Drücken Sie auf die mittlere Lasche, um den
Steckverbinder abzutrennen.
- Entfernen Sie die beiden Befestigungsmuttern des transparenten Leuchtenblocks.
- Ziehen Sie den transparenten Leuchtenblock von außen heraus.
- Lösen Sie die 6 Befestigungsschrauben der Lampenfassung.
- Drücken Sie die 3 Haltelaschen auseinander und entnehmen Sie die Glühlampe aus der
Fassung.
- Wechseln Sie die Glühlampe aus.

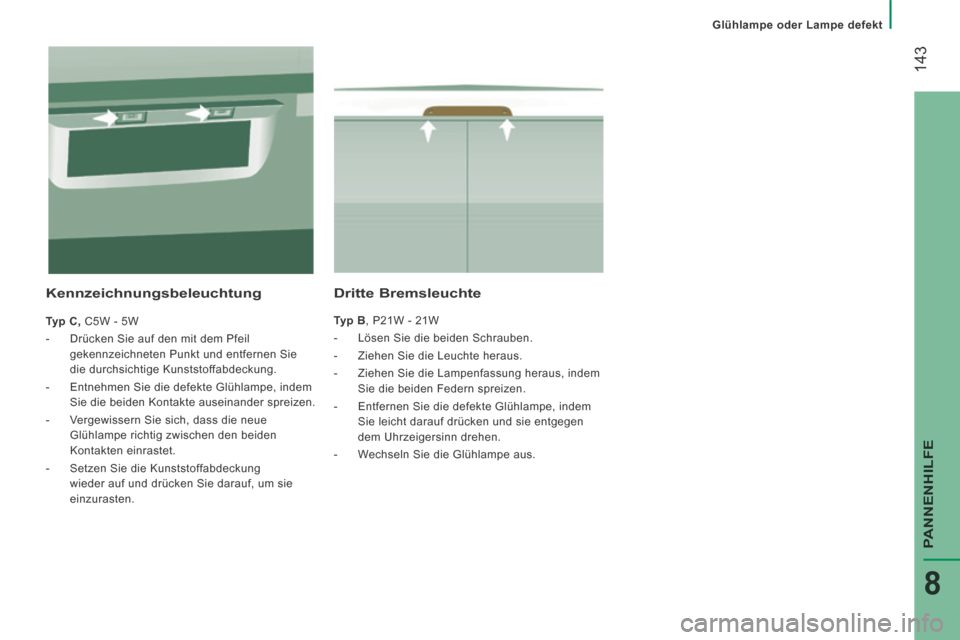

Glühlampe oder Lampe defekt
143
PANNENHILFE
8
Dritte Bremsleuchte
Typ B , P21W - 21W
- Lösen Sie die beiden Schrauben.
- Ziehen Sie die Leuchte heraus.
- Ziehen Sie die Lampenfassung heraus, indem Sie die beiden Federn spreizen.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Kennzeichnungsbeleuchtung
Typ C, C5W - 5W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und entfernen Sie
die durchsichtige Kunststoffabdeckung.
- Entnehmen Sie die defekte Glühlampe, indem Sie die beiden Kontakte auseinander spreizen.
- Vergewissern Sie sich, dass die neue Glühlampe richtig zwischen den beiden
Kontakten einrastet.
- Setzen Sie die Kunststoffabdeckung wieder auf und drücken Sie darauf, um sie
einzurasten.

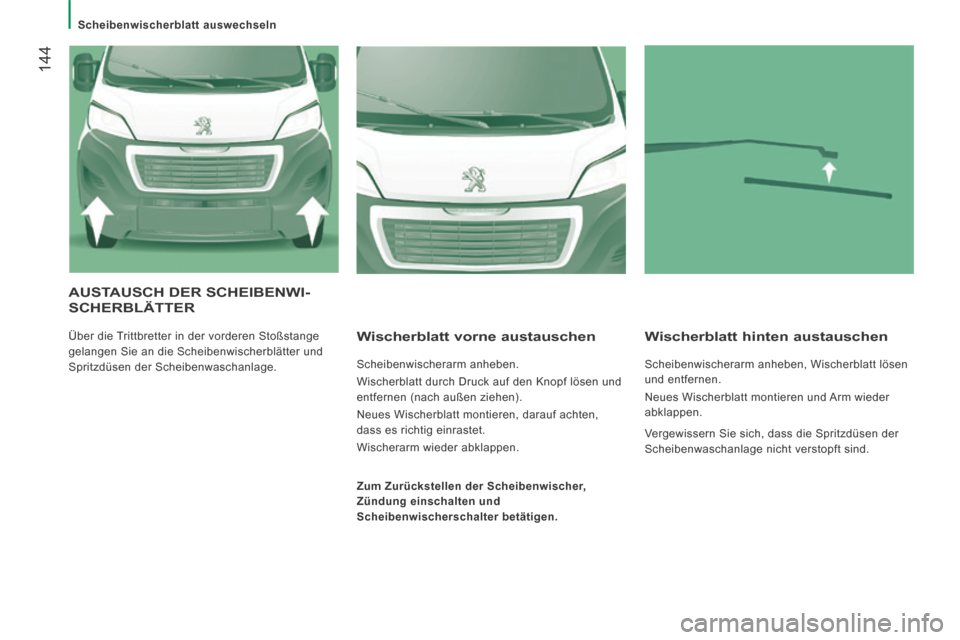

Scheibenwischerblatt auswechseln
144
AUSTAUSCH DER SCHEIBENWI-SCHERBLÄTTER
Über die Trittbretter in der vorderen Stoßstange
gelangen Sie an die Scheibenwischerblätter und
Spritzdüsen der Scheibenwaschanlage. Wischerblatt vorne austauschen
Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf lösen und
entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf achten,
dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen
Scheibenwischerarm anheben, Wischerblatt lösen
und entfernen.
Neues Wischerblatt montieren und Arm wieder
abklappen.
Zum Zurückstellen der Scheibenwischer,
Zündung einschalten und
Scheibenwischerschalter betätigen. Vergewissern Sie sich, dass die Spritzdüsen der
Scheibenwaschanlage nicht verstopft sind.

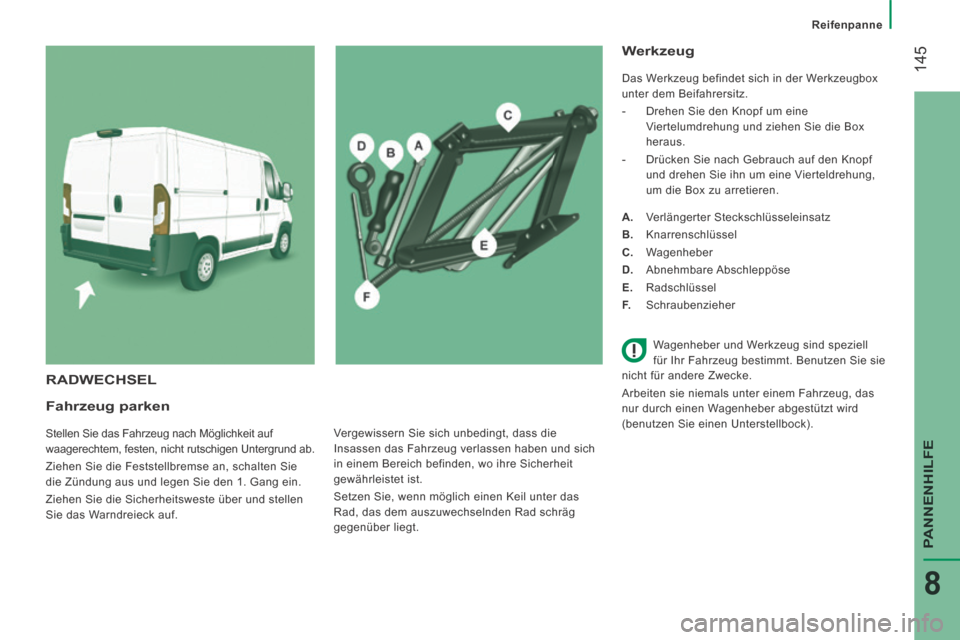

Reifenpanne
145
PANNENHILFE
8
Fahrzeug parken
Stellen Sie das Fahrzeug nach Möglichkeit auf
waagerechtem, festen, nicht rutschigen Untergrund ab.
Ziehen Sie die Feststellbremse an, schalten Sie
die Zündung aus und legen Sie den 1. Gang ein.
Ziehen Sie die Sicherheitsweste über und stellen
Sie das Warndreieck auf.
Werkzeug
Das Werkzeug befindet sich in der Werkzeugbox
unter dem Beifahrersitz.
- Drehen Sie den Knopf um eine Viertelumdrehung und ziehen Sie die Box
heraus.
- Drücken Sie nach Gebrauch auf den Knopf und drehen Sie ihn um eine Vierteldrehung,
um die Box zu arretieren.
A. Verlängerter Steckschlüsseleinsatz
B. Knarrenschlüssel
C. Wagenheber
D. Abnehmbare Abschleppöse
E. Radschlüssel
F. Schraubenzieher
RADWECHSEL
Vergewissern Sie sich unbedingt, dass die
Insassen das Fahrzeug verlassen haben und sich
in einem Bereich befinden, wo ihre Sicherheit
gewährleistet ist.
Setzen Sie, wenn möglich einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt. Wagenheber und Werkzeug sind speziell
für Ihr Fahrzeug bestimmt. Benutzen Sie sie
nicht für andere Zwecke.
Arbeiten sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird
(benutzen Sie einen Unterstellbock).

Reifenpanne
146
Defektes Rad ausbauen
- Hebeln Sie die Radkappe mit dem Schraubenzieher F ab.
- Lösen Sie die Radmuttern mit dem Radschlüssel E .
- Setzen Sie den Wagenheber C an einer
der vier dafür vorgesehenen Stellen an der
Karosserieunterseite in der Nähe der Räder an.
Ersatzrad
Die Befestigungsschraube des Ersatzrades
befindet sich unter der hinteren Stoßstange auf der
rechten Seite.
- Drehen Sie die Schraube mit dem langen Steckschlüssel A und dem Schlüssel B los,
um das Rad freizugeben.
- Drehen Sie bis zu einem Punkt, an dem beim Drehen ein Widerstand zu spüren ist. - Nehmen Sie das Ersatzrad mit Hilfe des
Schlüssels heraus.
- Schrauben Sie den Griff G los und ziehen Sie
den Halter H ab.
- Holen Sie das Ersatzrad heraus und legen Sie es neben dem zu wechselnden Rad ab.

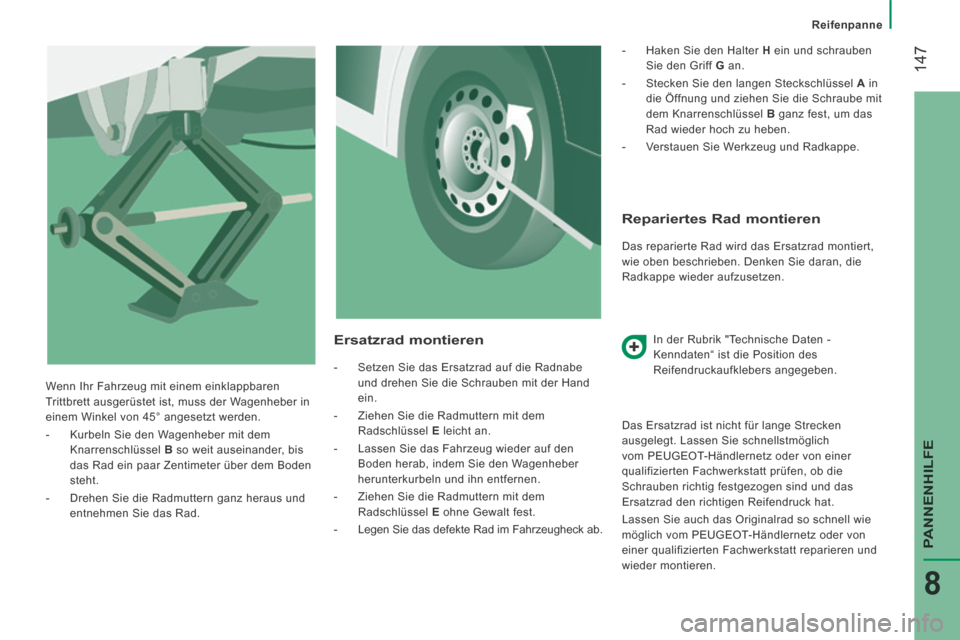

Reifenpanne
147
PANNENHILFE
8
Repariertes Rad montieren
Das reparierte Rad wird das Ersatzrad montiert,
wie oben beschrieben. Denken Sie daran, die
Radkappe wieder aufzusetzen. In der Rubrik "Technische Daten -
Kenndaten“ ist die Position des
Reifendruckaufklebers angegeben.
Das Ersatzrad ist nicht für lange Strecken
ausgelegt. Lassen Sie schnellstmöglich
vom PEUGEOT-Händlernetz oder von einer
qualifizierten Fachwerkstatt prüfen, ob die
Schrauben richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
Lassen Sie auch das Originalrad so schnell wie
möglich vom PEUGEOT-Händlernetz oder von
einer qualifizierten Fachwerkstatt reparieren und
wieder montieren.
Ersatzrad montieren
- Setzen Sie das Ersatzrad auf die Radnabe und drehen Sie die Schrauben mit der Hand
ein.
- Ziehen Sie die Radmuttern mit dem Radschlüssel E leicht an.
- Lassen Sie das Fahrzeug wieder auf den Boden herab, indem Sie den Wagenheber
herunterkurbeln und ihn entfernen.
- Ziehen Sie die Radmuttern mit dem Radschlüssel E ohne Gewalt fest.
- Legen Sie das defekte Rad im Fahrzeugheck ab. - Haken Sie den Halter
H ein und schrauben
Sie den Griff G an.
- Stecken Sie den langen Steckschlüssel A in
die Öffnung und ziehen Sie die Schraube mit
dem Knarrenschlüssel B ganz fest, um das
Rad wieder hoch zu heben.
- Verstauen Sie Werkzeug und Radkappe.
Wenn Ihr Fahrzeug mit einem einklappbaren
Trittbrett ausgerüstet ist, muss der Wagenheber in
einem Winkel von 45° angesetzt werden.
- Kurbeln Sie den Wagenheber mit dem Knarrenschlüssel B so weit auseinander, bis
das Rad ein paar Zentimeter über dem Boden
steht.
- Drehen Sie die Radmuttern ganz heraus und entnehmen Sie das Rad.

Reifenpanne
148

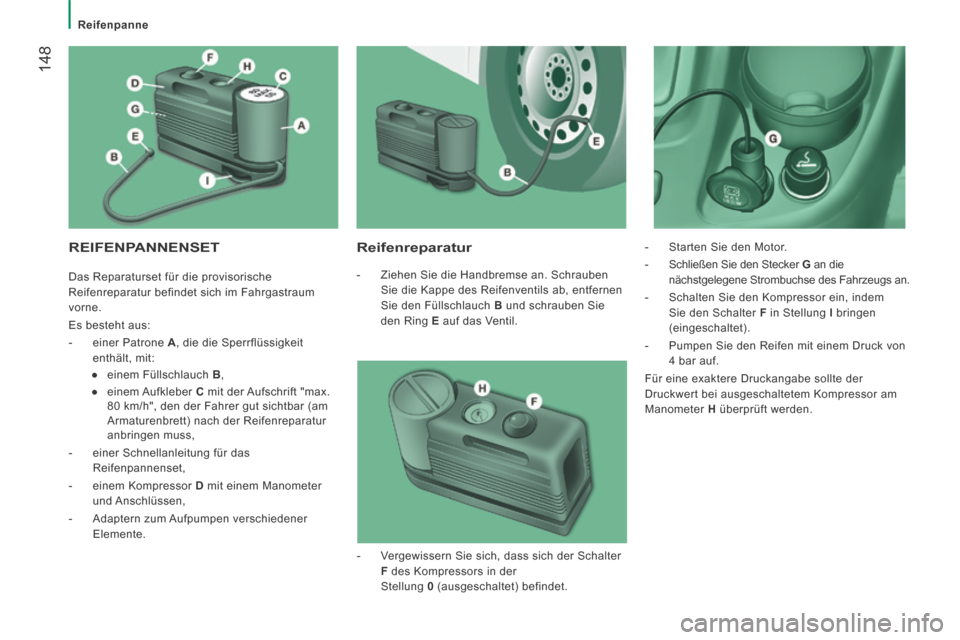

REIFENPANNENSET Reifenreparatur
- Ziehen Sie die Handbremse an. Schrauben Sie die Kappe des Reifenventils ab, entfernen
Sie den Füllschlauch B und schrauben Sie
den Ring E auf das Ventil. - Starten Sie den Motor.
- Schließen Sie den Stecker
G an die
nächstgelegene Strombuchse des Fahrzeugs an.
- Schalten Sie den Kompressor ein, indem Sie den Schalter F in Stellung I bringen
(eingeschaltet).
- Pumpen Sie den Reifen mit einem Druck von 4 bar auf.
Für eine exaktere Druckangabe sollte der
Druckwert bei ausgeschaltetem Kompressor am
Manometer H überprüft werden.
- Vergewissern Sie sich, dass sich der Schalter F des Kompressors in der
Stellung 0 (ausgeschaltet) befindet.
Das Reparaturset für die provisorische
Reifenreparatur befindet sich im Fahrgastraum
vorne.
Es besteht aus:
- einer Patrone A
, die die Sperrflüssigkeit
enthält, mit:
● einem Füllschlauch B ,
● einem Aufkleber C mit der Aufschrift "max.
80 km/h", den der Fahrer gut sichtbar (am
Armaturenbrett) nach der Reifenreparatur
anbringen muss,
- einer Schnellanleitung für das Reifenpannenset,
- einem Kompressor D mit einem Manometer
und Anschlüssen,
- Adaptern zum Aufpumpen verschiedener Elemente.
