Ausrüstung
11 9
6
ZUBEHÖR
WEITERES ZUBEHÖR Diese auf ihre Zuverlässigkeit und Sicherheit
geprüften und zugelassenen Zubehör- und
Originalteile sind alle für Ihr Fahrzeug geeignet.
Sie können aus einem umfassenden Sortiment an
empfohlenen Teilen und Originalteilen wählen.
Komfort:
Windabweiser, Isotherm-Modul, Duftspender,
Leselampe, Zigarettenanzünder, Aschenbecher,
rutschfeste Halterung, Einparkhilfe hinten...
Schutz:
Fußmatten, Schmutzfänger, Fahrzeugabdeckung,
Schonbezüge, Fensterschutzgitter für hintere
Türen, hintere Türen mit 2 Flügeln und
Sicherheitsriegeln, Lackkorrekturpatches... Sicherheit:
Alarmanlage, Fahrzeugortung, Schneeketten,
Gleitschutzbezug, Kindersitz, Verbandskasten,
Warndreieck, Sicherheitsweste, Feuerlöscher,
Sicherheitsgurt für Haustiere, Gurtschneider /
Nothammer...
Design:
Aluminiumfelgen...
Multimedia:
CD-Player, WLAN on board, halbintegriertes
Navigationssystem, Freisprechanlage,
Fahrassistent, Multimediahalterung hinten, DVD-
Player, Update des Kartenmaterials, mobiles
Navigationssystem, Telefonhalterung, Zubehör für
Digitalradio, Autoradio, 230V-Anschluss...
Transportlösungen:
Anhängerkupplungen, Anhängerkabelsatz
7/13-polig, 7/7-polig, 13-polig, Schutzsets für den
Innenraum, rutschfester Bodenbelag, Schutz für
Radstand, Trennwände, Querträger, Dachträger,
Leiter, Laderolle, Trittplatte für Dachträger...
Einbau eines Funksenders

Vor dem nachträglichen Einbau eines Funksenders
mit Außenantenne an Ihrem Fahrzeug empfehlen
wir Ihnen, sich an einen PEUGEOT-Vertreter zu
wenden.
Die Vertreter des PEUGEOT-Händlernetzes
können Sie über die Eigenschaften der
Funksender informieren (Frequenzband, maximale
Sendeleistung, Antennenposition, spezielle
Einbauvoraussetzungen), die gemäß der Richtlinie
über die elektromagnetische Verträglichkeit von
Kraftfahrzeugen (2004/104/EG) eingebaut werden
können.
Der Einbau eines nicht von Automobiles
PEUGEOT empfohlenen elektrischen
Geräts oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage Ihres
Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen
und empfehlen Ihnen, sich an einen Vertreter
Ihrer Marke zu wenden, der Ihnen gerne die
empfohlenen Geräte oder Zubehörteile zeigt.
Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warndreieck,
Ersatzglühlampen und Blutalkoholtester im
Fahrzeug mitzuführen.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:
- achten Sie darauf, dass die Fußmatte richtig
liegt und befestigt ist
- legen Sie niemals mehrere Matten übereinander

Ausrüstung
120

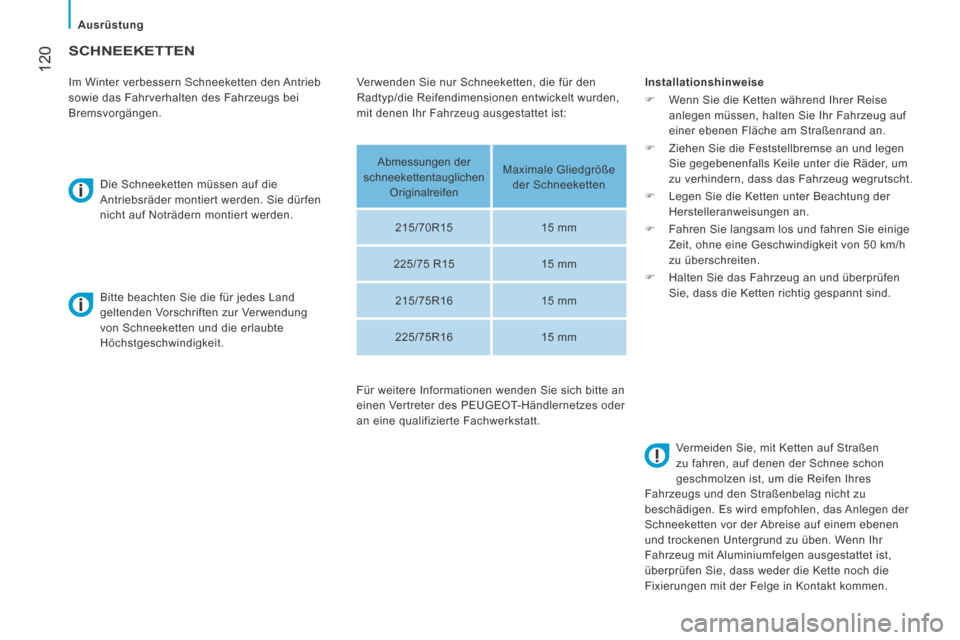

SCHNEEKETTEN
Im Winter verbessern Schneeketten den Antrieb
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen. Die Schneeketten müssen auf die
Antriebsräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit. Installationshinweise

Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
 Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um
zu verhindern, dass das Fahrzeug wegrutscht.
 Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
 Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h
zu überschreiten.
 Halten Sie das Fahrzeug an und überprüfen
Sie, dass die Ketten richtig gespannt sind.
Vermeiden Sie, mit Ketten auf Straßen
zu fahren, auf denen der Schnee schon
geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Es wird empfohlen, das Anlegen der
Schneeketten vor der Abreise auf einem ebenen
und trockenen Untergrund zu üben. Wenn Ihr
Fahrzeug mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch die
Fixierungen mit der Felge in Kontakt kommen.
Verwenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimensionen entwickelt wurden,
mit denen Ihr Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifen Maximale Gliedgröße
der Schneeketten
215/70R15 15 mm
225/75 R15 15 mm
215/75R16 15 mm
225/75R16 15 mm
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.

Wartung mit TOTAL
121
7

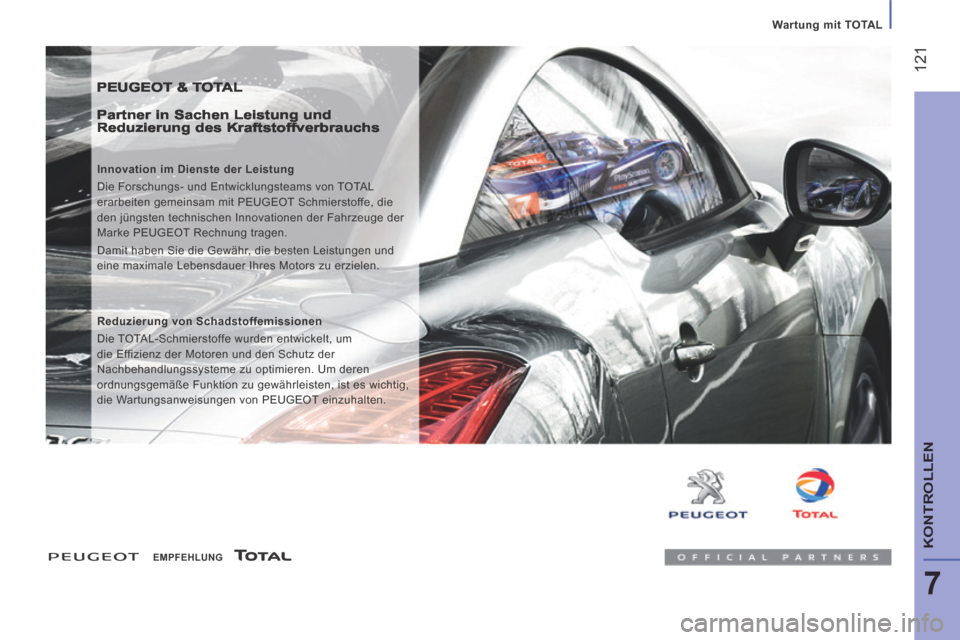

KONTROLLEN
PEUGEOT & TOTAL
Partner in Sachen Leistung und Reduzierung des Kraftstoffverbrauchs
Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von TOTAL
erarbeiten gemeinsam mit PEUGEOT Schmierstoffe, die
den jüngsten technischen Innovationen der Fahrzeuge der
Marke PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten Leistungen und
eine maximale Lebensdauer Ihres Motors zu erzielen.
Reduzierung von Schadstoffemissionen
Die TOTAL-Schmierstoffe wurden entwickelt, um
die Effizienz der Motoren und den Schutz der
Nachbehandlungssysteme zu optimieren. Um deren
ordnungsgemäße Funktion zu gewährleisten, ist es wichtig,
die Wartungsanweisungen von PEUGEOT einzuhalten.
EMPFEHLUNG

122

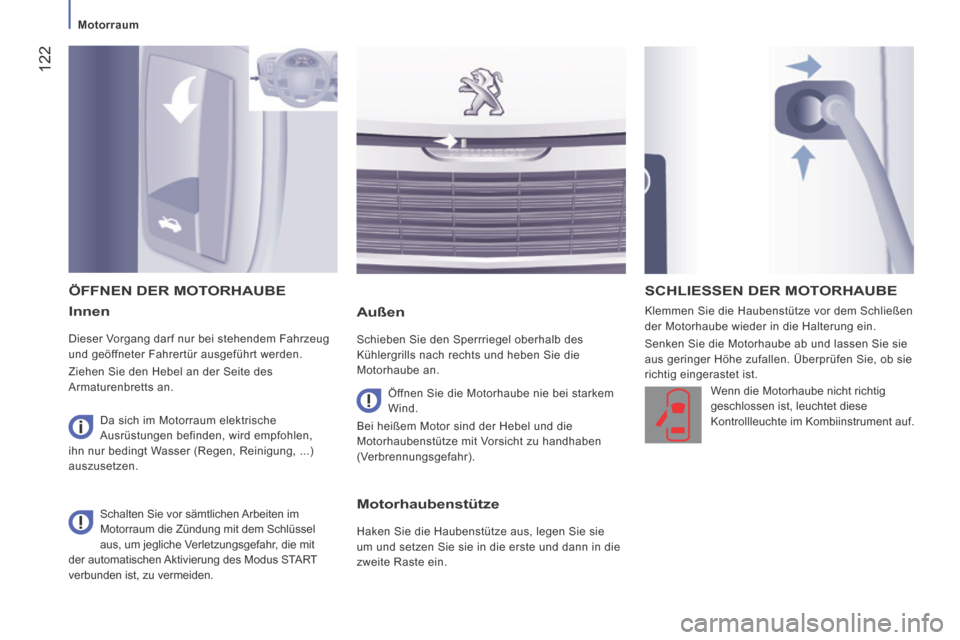

Motorraum
Innen
Dieser Vorgang darf nur bei stehendem Fahrzeug
und geöffneter Fahrertür ausgeführt werden.
Ziehen Sie den Hebel an der Seite des
Armaturenbretts an.
Außen
Schieben Sie den Sperrriegel oberhalb des
Kühlergrills nach rechts und heben Sie die
Motorhaube an. Klemmen Sie die Haubenstütze vor dem Schließen
der Motorhaube wieder in die Halterung ein.
Senken Sie die Motorhaube ab und lassen Sie sie
aus geringer Höhe zufallen. Überprüfen Sie, ob sie
richtig eingerastet ist.
ÖFFNEN DER MOTORHAUBE
Öffnen Sie die Motorhaube nie bei starkem
Wind.
Bei heißem Motor sind der Hebel und die
Motorhaubenstütze mit Vorsicht zu handhaben
(Verbrennungsgefahr). Wenn die Motorhaube nicht richtig
geschlossen ist, leuchtet diese
Kontrollleuchte im Kombiinstrument auf.
Schalten Sie vor sämtlichen Arbeiten im
Motorraum die Zündung mit dem Schlüssel
aus, um jegliche Verletzungsgefahr, die mit
der automatischen Aktivierung des Modus START
verbunden ist, zu vermeiden.
SCHLIESSEN DER MOTORHAUBE
Motorhaubenstütze
Haken Sie die Haubenstütze aus, legen Sie sie
um und setzen Sie sie in die erste und dann in die
zweite Raste ein.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen, Reinigung, ...)
auszusetzen.

123
7

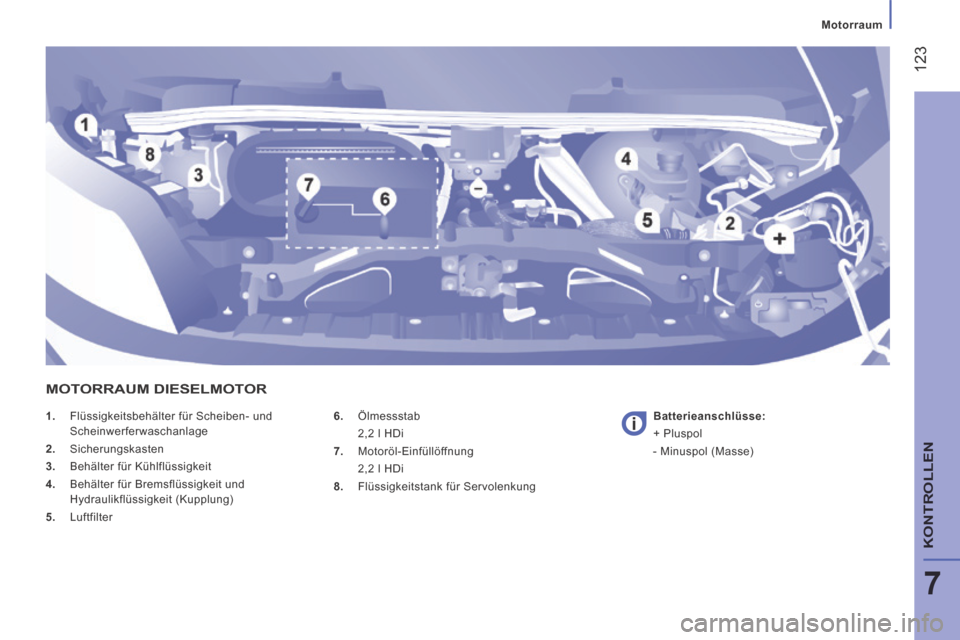

Motorraum
KONTROLLEN
1. Flüssigkeitsbehälter für Scheiben- und Scheinwerferwaschanlage
2. Sicherungskasten
3. Behälter für Kühlflüssigkeit
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit (Kupplung)
5. Luftfilter 6. Ölmessstab
2,2 l HDi
7. Motoröl-Einfüllöffnung
2,2 l HDi
8. Flüssigkeitstank für Servolenkung
Batterieanschlüsse:
+ Pluspol
- Minuspol (Masse)
MOTORRAUM DIESELMOTOR

Füllstände und Kontrollen
124
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe
nicht in die Kanalisation oder auf den Boden.
Entsorgen Sie das Altöl in den dafür bei einem
PEUGEOT-Vertragspartner oder einer qualifizierten
Fachwerkstatt bereitstehenden Behältern.
FÜLLSTÄNDE

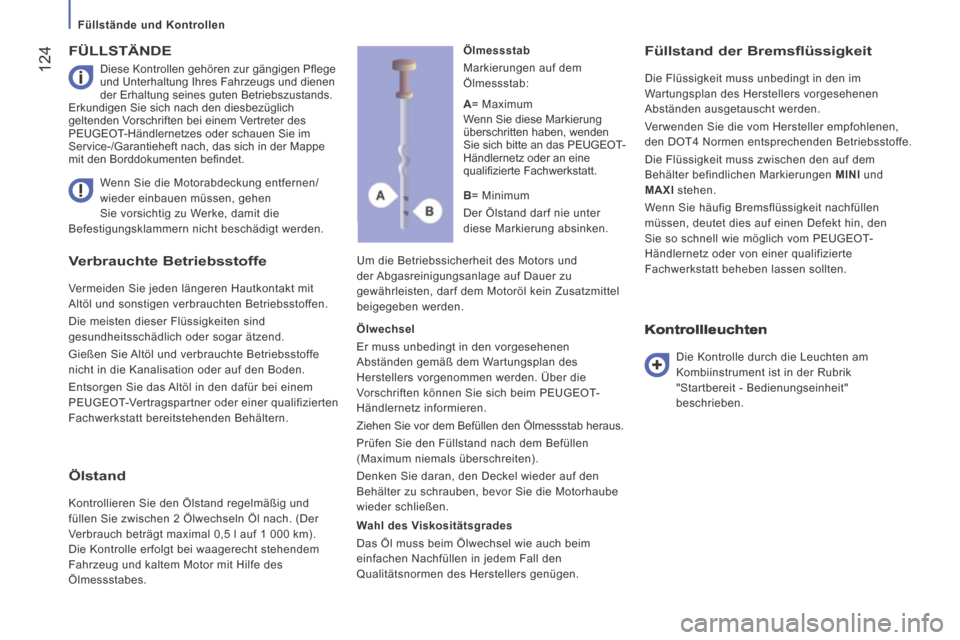

Diese Kontrollen gehören zur gängigen Pfl ege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Erkundigen Sie sich nach den diesbezüglich
geltenden Vorschriften bei einem Vertreter des
PEUGEOT-Händlernetzes oder schauen Sie im
Service-/Garantieheft nach, das sich in der Mappe
mit den Borddokumenten befi ndet.
Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein Zusatzmittel
beigegeben werden.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muss unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen,
den DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI und
MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den
Sie so schnell wie möglich vom PEUGEOT-
Händlernetz oder von einer qualifizierte
Fachwerkstatt beheben lassen sollten.
Wenn Sie die Motorabdeckung entfernen/
wieder einbauen müssen, gehen
Sie vorsichtig zu Werke, damit die
Befestigungsklammern nicht beschädigt werden. Ölmessstab
Markierungen auf dem
Ölmessstab:
Ölwechsel
Er muss unbedingt in den vorgesehenen
Abständen gemäß dem Wartungsplan des
Herstellers vorgenommen werden. Über die
Vorschriften können Sie sich beim PEUGEOT-
Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
wieder schließen.
Wahl des Viskositätsgrades
Das Öl muss beim Ölwechsel wie auch beim
einfachen Nachfüllen in jedem Fall den
Qualitätsnormen des Herstellers genügen.
Kontrollleuchten
Die Kontrolle durch die Leuchten am
Kombiinstrument ist in der Rubrik
"Startbereit - Bedienungseinheit"
beschrieben.
A
= Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich bitte an das PEUGEOT-
Händlernetz oder an eine
qualifi zierte Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Ölstand
Kontrollieren Sie den Ölstand regelmäßig und
füllen Sie zwischen 2 Ölwechseln Öl nach. (Der
Verbrauch beträgt maximal 0,5 l auf 1 000 km).
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.

Füllstände und Kontrollen
125
7
KONTROLLEN

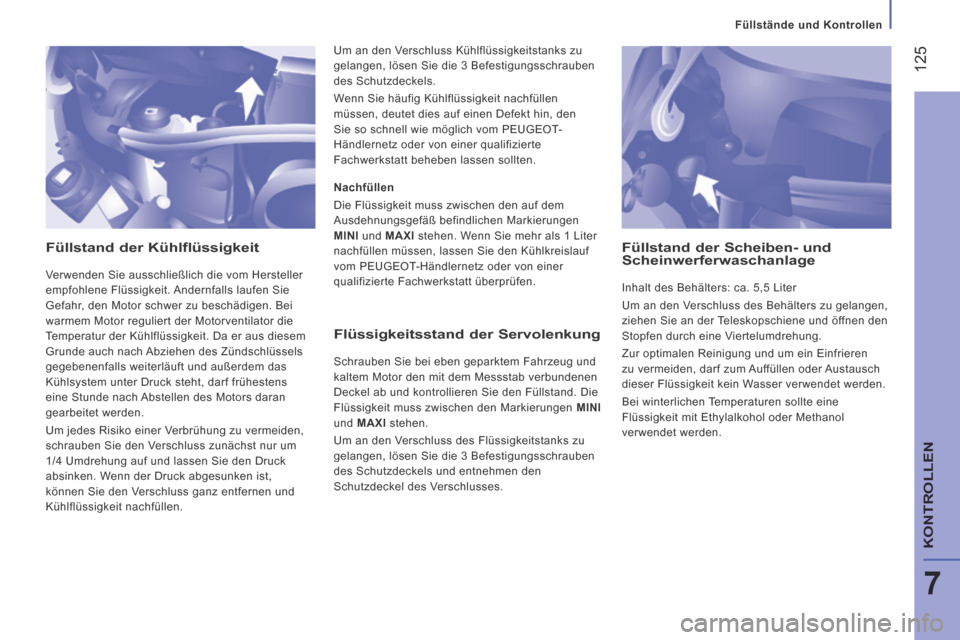

Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit. Andernfalls laufen Sie
Gefahr, den Motor schwer zu beschädigen. Bei
warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit. Da er aus diesem
Grunde auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens
eine Stunde nach Abstellen des Motors daran
gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
1/4 Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlflüssigkeit nachfüllen.
Flüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug und
kaltem Motor den mit dem Messstab verbundenen
Deckel ab und kontrollieren Sie den Füllstand. Die
Flüssigkeit muss zwischen den Markierungen MINI
und MAXI stehen.
Um an den Verschluss des Flüssigkeitstanks zu
gelangen, lösen Sie die 3 Befestigungsschrauben
des Schutzdeckels und entnehmen den
Schutzdeckel des Verschlusses. Nachfüllen
Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß befindlichen Markierungen
MINI und MAXI stehen. Wenn Sie mehr als 1 Liter
nachfüllen müssen, lassen Sie den Kühlkreislauf
vom PEUGEOT-Händlernetz oder von einer
qualifizierte Fachwerkstatt überprüfen.
Füllstand der Scheiben- und Scheinwerferwaschanlage
Inhalt des Behälters: ca. 5,5 Liter
Um an den Verschluss des Behälters zu gelangen,
ziehen Sie an der Teleskopschiene und öffnen den
Stopfen durch eine Viertelumdrehung.
Zur optimalen Reinigung und um ein Einfrieren
zu vermeiden, darf zum Auffüllen oder Austausch
dieser Flüssigkeit kein Wasser verwendet werden.
Bei winterlichen Temperaturen sollte eine
Flüssigkeit mit Ethylalkohol oder Methanol
verwendet werden.
Um an den Verschluss Kühlflüssigkeitstanks zu
gelangen, lösen Sie die 3 Befestigungsschrauben
des Schutzdeckels.
Wenn Sie häufig Kühlflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den
Sie so schnell wie möglich vom PEUGEOT-
Händlernetz oder von einer qualifizierte
Fachwerkstatt beheben lassen sollten.

Füllstände und Kontrollen
126

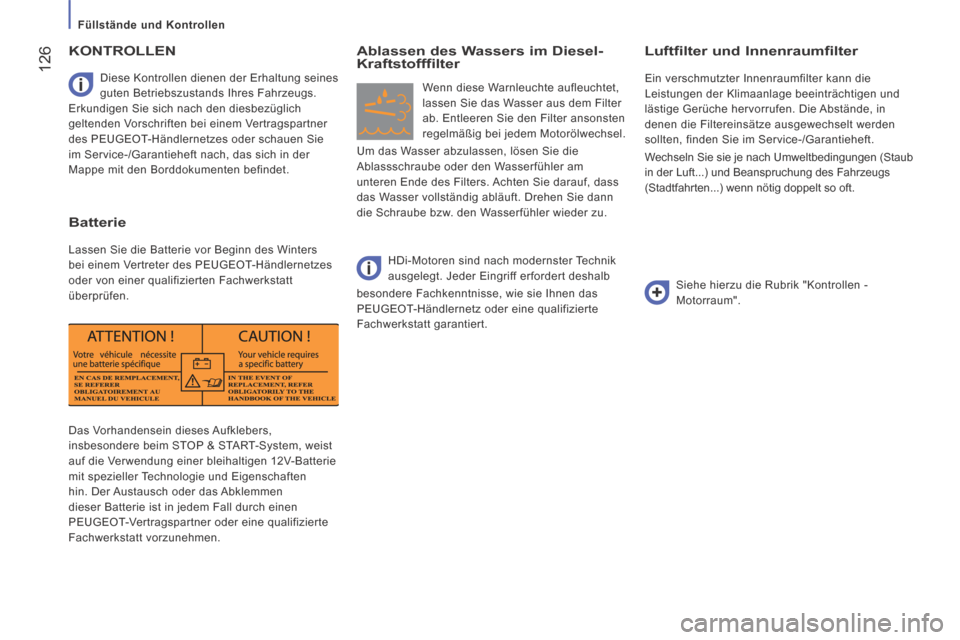

Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System, weist
auf die Verwendung einer bleihaltigen 12V-Batterie
mit spezieller Technologie und Eigenschaften
hin. Der Austausch oder das Abklemmen
dieser Batterie ist in jedem Fall durch einen
PEUGEOT-Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen. Diese Kontrollen dienen der Erhaltung seines
guten Betriebszustands Ihres Fahrzeugs.
Erkundigen Sie sich nach den diesbezüglich
geltenden Vorschriften bei einem Vertragspartner
des PEUGEOT-Händlernetzes oder schauen Sie
im Service-/Garantieheft nach, das sich in der
Mappe mit den Borddokumenten befindet.
KONTROLLEN
Batterie
Lassen Sie die Batterie vor Beginn des Winters
bei einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen.
Ablassen des Wassers im Diesel-Kraftstofffilter
Wenn diese Warnleuchte aufleuchtet,
lassen Sie das Wasser aus dem Filter
ab. Entleeren Sie den Filter ansonsten
regelmäßig bei jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie die
Ablassschraube oder den Wasserfühler am
unteren Ende des Filters. Achten Sie darauf, dass
das Wasser vollständig abläuft. Drehen Sie dann
die Schraube bzw. den Wasserfühler wieder zu.
Luftfilter und Innenraumfilter
Ein verschmutzter Innenraumfilter kann die
Leistungen der Klimaanlage beeinträchtigen und
lästige Gerüche hervorrufen. Die Abstände, in
denen die Filtereinsätze ausgewechselt werden
sollten, finden Sie im Service-/Garantieheft.
Wechseln Sie sie je nach Umweltbedingungen (Staub
in der Luft...) und Beanspruchung des Fahrzeugs
(Stadtfahrten...) wenn nötig doppelt so oft.
Siehe hierzu die Rubrik "Kontrollen -
Motorraum".
HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt garantiert.

Füllstände und Kontrollen
127
7
KONTROLLEN
Schaltgetriebe
Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.
Was Sie beachten sollten
Um die Hauptfüllstände und bestimmte
Fahrzeugkomponenten laut Wartungsplan des
Herstellers zu kontrollieren, schauen Sie bitte im
Service-/Garantieheft auf den für den Motor Ihres
Fahrzeugs geltenden Seiten nach.
Verwenden Sie nur von PEUGEOT empfohlene
Produkte oder solche von gleicher Qualität und mit
den gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger Aggregate
wie der Bremsanlage zu gewährleisten, hat
PEUGEOT spezielle Produkte ausgewählt und hält
diese für Sie bereit.
Ölfilter
Ölfilterpatrone regelmäßig laut Empfehlung im
Wartungsplan des Herstellers austauschen.
Bremsbeläge
Der Verschleiß der Bremsbeläge ist vom Fahrstil
abhängig. Daher kann vor allem bei Fahrzeugen,
die im Stadtverkehr bzw. auf Kurzstrecken
eingesetzt werden, eine Kontrolle der Bremsbeläge
auch zwischen den Wartungen erforderlich sein.
Abnutzungsgrad der Bremsscheiben/Bremstrommeln
Auskunft über die Kontrolle des Abnutzungsgrades
der Bremsscheiben/Bremstrommeln erteilt das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder
wenn man feststellt, dass sie an Wirksamkeit
verloren hat, muss sie auch zwischen zwei
Wartungen eingestellt werden.
Handbremse beim PEUGEOTHändlernetz oder
bei einer qualifizierten Fachwerkstatt überprüfen
lassen.
Wenn die Kontrollleuchte aufleuchtet,
sollten Sie die Bremsbeläge
bei einem Vertragspartner von
PEUGEOT oder in einer qualifizierten
Fachwerkstattprüfen lassen. Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf keinen
Fall mit einem Hochdruckgerät gereinigt werden.
Nach der Reinigung Ihres Fahrzeugs kann sich
im Winter auf den Bremsscheiben oder -belägen
Feuchtigkeit oder Reif bilden: die Bremskraft kann
verringert sein. Führen Sie leichte Bremsmanöver
aus, um die Bremsen zu trocknen und zu enteisen.

Füllstände und Kontrollen
128
Funktionsstörung
Bei anhaltender Anzeige dieser Warnmeldung,
diese bitte keinesfalls ignorieren; die
Warnmeldung weist auf eine Funktionsstörung von
Auspuffanlage / Partikelfilter hin.
Lassen Sie die Anlage bei einem Vertragspartner
von PEUGEOT oder in einer qualifizierten
Fachwerkstatt überprüfen.
Bei Verstopfungsgefahr erscheint
eine Meldung auf dem Display
des Kombiinstrumentes, ein
Signalton erklingt und die Service-
Kontrollleuchte wird eingeschaltet.
Sättigung / Regenerierung Aufgrund der erhöhten Temperatur an der
Auspuffanlage, die auf den normalen Betrieb
des Partikelfilters zurückzuführen ist, sollten Sie
Ihr Fahrzeug nicht über entflammbaren Materialien
parken (Gras, trockene Blätter, Tannennadeln, ...),
um jegliche Brandgefahr zu vermeiden.
Dieselpartikelfilter
Zusätzlich zum Katalysator trägt dieser Filter
zur Reinhaltung der Luft bei, indem er die nicht
verbrannten schädlichen Partikel herausfiltert. Auf
diese Weise werden rußhaltige Abgase vermieden.
Funktionsweise
Der in der Auspuffanlage eingefügte Filter sorgt
für die Ansammlung der Kohlenstoffpartikel.
Das Motorsteuergerät steuert automatisch und
regelmäßig die Beseitigung der Kohlenstoffpartikel
(Regenerierung).
Der Regenerierungsprozess wird in Abhängigkeit
der Menge der angesammelten Partikel sowie der
Nutzungsbedingungen des Fahrzeugs ausgelöst.
Während der Regenerierungsphase kann es
zu einer Erhöhung der Leerlaufdrehzahl, zum
Einschalten der Kühlerventilatoren, zu einer
erhöhten Rauchentwicklung und zu einer erhöhten
Temperatur an der Abgasanlage kommen, die
jedoch keine Auswirkung auf die Fahrzeugfunktion
und die Umwelt haben. Wenn der Motor über einen längeren
Zeitraum mit sehr niedriger Geschwindigkeit
oder im Leerlauf dreht, kann es am Auspuff bei
Beschleunigung zur Entwicklung von Wasserdampf
kommen. Dieser hat jedoch keine Auswirkungen
auf das Fahrzeug oder die Umwelt. Zur Regenerierung des Filters wird empfohlen –
sobald es der Verkehr zulässt – ca. 15 Minuten
lang mit einer Geschwindigkeit von mindestens
60 km/h und einer Motordrehzahl höher als
2 000 U/min zu fahren (bis die Kontrollleuchte und/
oder die Meldung erlischt).
Vermeiden Sie es, falls möglich, den Motor
vor Beendigung der Regenerierung des Filters
auszuschalten; wiederholte Unterbrechungen
können zu einem vorzeitigen Verschleiß des
Motoröls führen. Die Regenerierung des Filters
sollte nicht bei stehendem Fahrzeug beendet
werden.
Diese Warnung erscheint bei beginnender
Sättigung des Partikelfilters (z.B. bei
außergewöhnlich langen Stadtfahrten: geringe
Geschwindigkeit, Stau etc.).
