Peugeot Boxer 2020 Kezelési útmutató (in Hungarian)

11 9

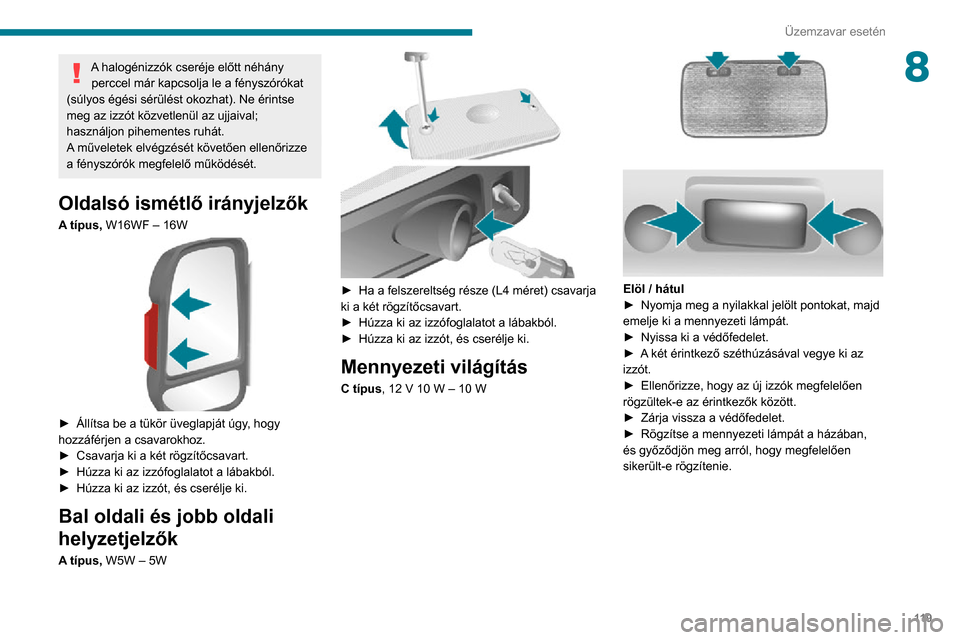

Üzemzavar esetén
8A halogénizzók cseréje előtt néhány perccel már kapcsolja le a fényszórókat
(súlyos égési sérülést okozhat). Ne érintse
meg az izzót közvetlenül az ujjaival;
használjon pihementes ruhát.
A műveletek elvégzését követően ellenőrizze
a fényszórók megfelelő működését.
Oldalsó ismétlő irányjelzők
A típus, W16WF – 16W

► Állítsa be a tükör üveglapját úgy , hogy hozzáférjen a csavarokhoz.► Csavarja ki a két rögzítőcsavart.► Húzza ki az izzófoglalatot a lábakból.► Húzza ki az izzót, és cserélje ki.
Bal oldali és jobb oldali
helyzetjelzők
A típus, W5W – 5W

► Ha a felszereltség része (L4 méret) csavarja ki a két rögzítőcsavart.► Húzza ki az izzófoglalatot a lábakból.► Húzza ki az izzót, és cserélje ki.
Mennyezeti világítás
C típus, 12 V 10 W – 10 W

Elöl / hátul► Nyomja meg a nyilakkal jelölt pontokat, majd emelje ki a mennyezeti lámpát.► Nyissa ki a védőfedelet.► A két érintkező széthúzásával vegye ki az izzót.► Ellenőrizze, hogy az új izzók megfelelően rögzültek-e az érintkezők között.► Zárja vissza a védőfedelet.► Rögzítse a mennyezeti lámpát a házában, és győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.

120
Üzemzavar esetén
► Nyomja meg a nyíllal jelölt pontot, és vegye le az átlátszó műanyagot.► A két érintkező széthúzásával vegye ki a hibás izzót.► Az izzó cseréje után ellenőrizze, hogy az új izzó a két érintkező között legyen.► Helyezze vissza az átlátszó műanyagot, és nyomja le a helyére.
Kiegészítő féklámpa
A típus, W5W - 5W (x 4)

► Csavarja ki a két rögzítőanyát a lámpatestből.► Húzza a lámpatestet maga felé.

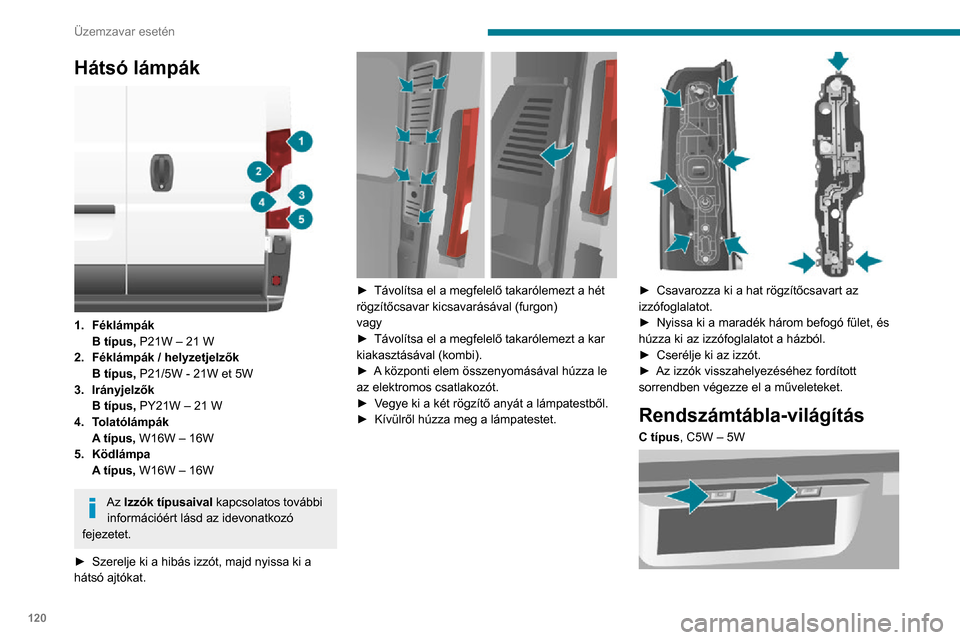

Hátsó lámpák

1.Féklámpák
B típus, P21W – 21 W
2. Féklámpák / helyzetjelzők
B típus, P21/5W - 21W et 5W
3. Irányjelzők
B típus, PY21W – 21 W
4. Tolatólámpák
A típus, W16W – 16W
5. Ködlámpa
A típus, W16W – 16W
Az Izzók típusaival kapcsolatos további
információért lásd az idevonatkozó
fejezetet.
► Szerelje ki a hibás izzót, majd nyissa ki a hátsó ajtókat.

► Távolítsa el a megfelelő takarólemezt a hét rögzítőcsavar kicsavarásával (furgon)
vagy
► Távolítsa el a megfelelő takarólemezt a kar kiakasztásával (kombi).► A központi elem összenyomásával húzza le az elektromos csatlakozót.► Vegye ki a két rögzítő anyát a lámpatestből.► Kívülről húzza meg a lámpatestet.

► Csavarozza ki a hat rögzítőcsavart az izzófoglalatot.► Nyissa ki a maradék három befogó fület, és húzza ki az izzófoglalatot a házból.► Cserélje ki az izzót.► Az izzók visszahelyezéséhez fordított sorrendben végezze el a műveleteket.
Rendszámtábla-világítás
C típus, C5W – 5W

121
Üzemzavar esetén
8► Nyomja meg a nyíllal jelölt pontot, és vegye le az átlátszó műanyagot.► A két érintkező széthúzásával vegye ki a hibás izzót.► Az izzó cseréje után ellenőrizze, hogy az új izzó a két érintkező között legyen.► Helyezze vissza az átlátszó műanyagot, és nyomja le a helyére.
Kiegészítő féklámpa
A típus, W5W - 5W (x 4)

► Csavarja ki a két rögzítőanyát a lámpatestből.► Húzza a lámpatestet maga felé.

► A két fül befelé tolásával vegye ki az izzófoglalatot a helyéről.► Húzza ki a hibás izzót.► Cserélje ki az izzót.
Biztosítékcsere

A három biztosítékdoboz a műszerfal
bal oldalán, a jobb oldali oszlopban és a
motortérben található.
A leírás azokra a biztosítékokra vonatkozik,
amelyek cseréjét a felhasználó saját kezűleg
elvégezheti. Minden egyéb beavatkozáshoz
forduljon egy PEUGEOTmárkakereskedéshez
vagy egy szakszervizhez.

122
Üzemzavar esetén
A jobb oldali oszlop
biztosítékai
► Pattintsa le a fedelet.Miután végzett, nagyon óvatosan zárja le a
fedelet.

6]DNHPEHUHN

123
Üzemzavar esetén
8BiztosítékokA (amper)Rendeltetés
43 20Ablaktörlő-motor (+ kulcs)
47 20Vezetőoldali ablakemelő-motor
48 20Utasoldali ablakemelő-motor
49 5Parkolássegítő vezérlőegység – Audiorendszer – Kormánykapcsolók – Középső és oldalsó vezérlőkonzol
– Tartozék vezérlőpanel – Akkumulátor-megszakító vezérlőegység (+ kulcs)
50 7,5Légzsákok és előfeszítő vezérlőegység
51 5Tachográf – Szervokormány vezérlőegység -Légkondicionáló – Tolatólámpák – Gázolajszűrő vízérzékelő
– Áramlásmérő (+ kulcs)
53 7,5Műszerfal (+ akkumulátor)
90 7,5Bal oldali távolsági fényszóró
91 7,5Jobb oldali távolsági fényszóró
92 7,5Bal oldali ködlámpa
93 7,5Jobb oldali ködlámpa
A jobb oldali oszlop
biztosítékai
► Pattintsa le a fedelet.Miután végzett, nagyon óvatosan zárja le a
fedelet.

124
Üzemzavar esetén

BiztosítékokA (amper)Rendeltetés
55 15Ülésfűtés
56 1512 V-os csatlakozó a hátsó utasoknak
57 10Kiegészítő fűtés az ülés alatt
58 15Bal hátsó szélvédő jégmentesítés
59 15Jobb hátsó szélvédő jégmentesítés
63 10Hátsó kiegészítő utasfűtés kapcsolója
65 30Hátsó kiegészítő utasfűtés ventilátor
Motortéri biztosítékdoboz
► A biztosítékokhoz való hozzáféréshez távolítsa el az anyacsavarokat, és billentse meg
a dobozt. Miután végzett, nagyon óvatosan zárja le a
fedelet.

125
Üzemzavar esetén
8

BiztosítékokA (amper)Rendeltetés
1 40ABS szivattyú tápellátás
2 50Dízel előmelegítő egység
3 30Gyújtáskapcsoló – Önindító
4 40Gázolaj melegítő
5 20/50Utastér-szellőztetés programozható kiegészítő fűtéssel (+ akkumulátor)
6 40/60Utastéri hűtőventilátor egység maximális sebesség (+ akkumulátor)
7 40/50/60Utastéri hűtőventilátor egység minimális sebesség (+ akkumulátor)
8 40Utastéri hűtőventilátor egység (+ kulcs)
9 15Hátsó 12 V-os csatlakozó (+ akkumulátor)
10 15Kürt

126
Üzemzavar esetén
BiztosítékokA (amper)Rendeltetés
14 15Első 12 V-os csatlakozó (+ akkumulátor)
15 15Szivargyújtó (+ akkumulátor)
19 7,5Légkondicionáló rendszer kompresszora
20 30Ablakmosó / fényszórómosó szivattyú
21 15Üzemanyag-szivattyú tápellátás
23 30ABS mágnesszelepek
24 7,5Tartozék vezérlőpanel – Külső visszapillantó tükrök vezérlése és behajtása (+ kulcs)
30 15Külső visszapillantó tükrök jégmentesítése
12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol végezze.
A művelet befejezését követően alaposan
mosson kezet.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a padlólemez alatt bal oldalon
elöl található.


► Csavarozza ki a fedőlap 6 tartócsavarját.
► Emelje meg vagy távolítsa el teljesen a fedőlapot.

127
Üzemzavar esetén
8

► Billentse az 1-es kart lefelé a saruk
eltávolításához.
► Vegye le a 2-es sarukat a negatív pólusról (-).
Mielőtt hozzákezdene az akkumulátor
leválasztásához, a gyújtás levételét
követően várjon körülbelül 6 percet.
Ne kösse le a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak. Ha ezen művelet
után is előfordulnak még kisebb problémák,
vegye fel a kapcsolatot valamelyik PEUGEOT
márkakereskedővel vagy egy szakszervizzel.
Ha a gépjárművet egy hónapnál
hosszabb ideig nem használja, tanácsos
az akkumulátor (-) pólusát lekötni.
Az akkumulátortöltési eljárás leírása csak
jelzésértékű.
Az akkumulátor huzamosabb ideig történő
kikötését követően az alábbi funkciók
újrainicializálása válhat szükségessé:
– a kijelzőn látható paraméterek (dátum, idő, nyelv, távolság és hőmérséklet mértékegysége),– az audiorendszeren beállított rádióadók,– központi zár .Bizonyos beállítások törlődhetnek, ezek újbóli
elvégzése érdekében forduljon valamelyik
PEUGEOT márkakereskedőhöz.
Ha gépjárműve tachográffal vagy riasztóval van
felszerelve, a gépjármű 5 napnál hosszabb ideig
történő leállításakor ajánlott az akkumulátor
(-) pólusát (a padlólemez alatt, bal oldalon, a
kabinban) kikötni.
Indítás másik
akkumulátorról
Akkumulátortöltőről soha ne indítsa be a
motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a másik
akkumulátor névleges feszültsége 12V, és
legalább a lemerült akkumulátoréval egyenlő
kapacitással rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki a két gépjármű elektromos
fogyasztóit (autórádió, ablaktörlő, fényszórók
stb.).
Ügyeljen arra, hogy a segédkábelek ne
legyenek a motor mozgó részei (ventilátor,
ékszíj stb.) közelében.
Ne kösse ki a sarukat, amíg jár a motor.


A. Pozitív fémkiállás a gépjárművön
B. Tartalék akkumulátor
C. A gépjármű föld csatlakozója

128
Üzemzavar esetén
A gépjármű vontatása
A leszerelhető vonószem a
szerszámosdobozban az első utasülés alatt
található.
► Egy lapos szerszámmal akassza ki a fedelet.
$SR]LWtYIpP\
NLiOOiVA) a biztosítékdoboz
oldalán található burkolaton keresztül érhető el.
Csak a fenti ábrán jelölt kiállásokra
csatlakozzon. Nem megfelelő
csatlakoztatás esetén rövidzárlat következhet
be!
► Csatlakoztassa a piros kábelt az (A)
fémkiállásra, majd a tartalék akkumulátor ( B) (+)
kiállására.
► Kösse a zöld vagy fekete kábel egyik végét a segédakkumulátor negatív (-) pólusához ( B).► Kösse a zöld vagy fekete kábel másik végét a gépjármű testpontjára (C).► Indítsa be a motort, majd hagyja járni.► Várja meg, míg a motor visszatér alapjáratra, majd húzza le a kábeleket.
Akkumulátor feltöltése
akkumulátortöltővel
► Keresse meg az akkumulátort a bal oldali első ajtó közelében.
► Válassza le az akkumulátort.► Kövesse a töltő gyártójának használati utasításait.► Kösse vissza az akkumulátort a (-) pólussal kezdve.► Ellenőrizze az érintkezések tisztaságát. Ha szulfátosak (fehéres vagy zöldes lerakódás),
tisztítsa meg őket.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátor töltését
mindig jól szellőző helyiségben, nyílt lángtól
és szikrától távol végezze.
Fagyott akkumulátort nem próbáljon meg
felölteni: a robbanásveszély elkerülése
érdekében előbb olvassza fel. Ha az
akkumulátor befagyott, a töltés megkezdése
előtt vizsgáltassa be egy szakértővel, aki
ellenőrzi a belső elemek épségét, a tartály
repedésmentességét, amely adott esetben
akár mérgező vagy rozsdásodást okozó
savszivárgás is lehet.
Lassú töltést végezzen legfeljebb körülbelül
24 órán át, elkerülendő az akkumulátor
károsodását.
A matrica azt jelzi, hogy gépkocsijában - ha Stop & Start funkcióval rendelkezik
- különleges technológiával készült és
speciális jellemzőkkel rendelkező, 12 voltos
ólomtartalmú akkumulátor található, amelynek
cseréjét vagy lekötését kizárólag valamelyik
PEUGEOT márkakereskedésben vagy egy
szakszervizben szabad elvégeztetni.
Az akkumulátor valamelyik PEUGEOT márkakereskedésben vagy
szakszervizben történő visszakötését
követően a Stop & Start rendszer akkor lesz
újra aktív, ha a gépjárművet huzamosabb
időre leállította. A leállítás időtartama függ az
időjárási viszonyoktól és az akkumulátor
töltési szintjétől (akár 8 óra is lehet).
Vontatás
Általános szabályok
Tartsa be annak az országnak az
előírásait, ahol közlekedik.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a vontatotté.
A vontatott gépjármű vezetőjének a
kormánykeréknél kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötél és heveder használata tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
A következő esetekben hivatalos
vontatószolgáltatást kell hívni:
– Autópályán vagy gyorsforgalmi úton lerobbant gépjármű esetén.– Ha a sebességváltót nem lehet üresbe kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani.
