Peugeot Boxer 2020 Manualul de utilizare (in Romanian)

11 9
În caz de pană
8

► Scoateți suportul becului strângând cele două lamele spre interior.► Scoateți becul defect trăgând de el.► Înlocuiți becul.
Înlocuirea unei siguranțe

Cele trei tablouri de siguranțe sunt amplasate în
planșa de bord, în partea stângă, în montantul
din dreapta și în compartimentul motorului.
Elementele indicate se referă exclusiv la
siguranțele fuzibile ce pot fi înlocuite de utilizator.
Pentru orice altă intervenție, apelați la un dealer
PEUGEOT sau la un service autorizat.
În atenția specialiștilor: pentru informații
complete despre siguranțe și relee,
consultați informațiile și diagramele de cablaj
disponibile la dealerii PEUGEOT .
Demontarea și montarea
unei siguranțe


Corectă
Defectă
Înainte de a înlocui o siguranță, trebuie să
aflați ce defect a dus la arderea acesteia și să-l
remediați. Numerele siguranțelor sunt indicate
pe capacul tabloului de siguranțe.
O siguranță defectă se înlocuiește
întotdeauna cu alta cu același amperaj.
PEUGEOT își declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcționare a vehiculului sau de remedierea
defecțiunilor rezultate din instalarea
accesoriilor nefurnizate, nerecomandate de
PEUGEOT și neinstalate conform
recomandărilor, mai ales atunci când
consumul tuturor aparatelor suplimentare
conectate este mai mare decât 10 miliamperi.

120
În caz de pană
Siguranțe în stâlpul din
dreapta
► Desprindeți capacul.După intervenție, închideți cu foarte mare
atenție capacul.

Siguranțe în planșa de bord
din stânga
► Scoateți șuruburile și înclinați caseta pentru a avea acces la siguranțe.

Siguranțe fuzibile A (amperi)Alocare
12 7,5Lumini de întâlnire dreapta
13 7,5Lumini de întâlnire stânga
32 7,5Iluminare habitaclu (+ baterie)
34 7,5Iluminare habitaclu minibus - Lumini de avarie
36 10Sistem audio - Comenzi aer condiționat - Alarmă - Tahograf - Computer oprire baterie - Programator
încălzire suplimentară (+ baterie)
37 7,5Lumini de stop - Al treilea stop - Tablou de bord (+ cheie)
38 20Blocare centralizată portiere (+ baterie)
42 5Computer și senzor ABS - Senzor ASR - Senzor CDS - Comutator lumini de stop
43 20Motor ștergător de parbriz (+ cheie)
47 20Motor geam electric șofer
48 20Motor geam electric pasager

121
În caz de pană

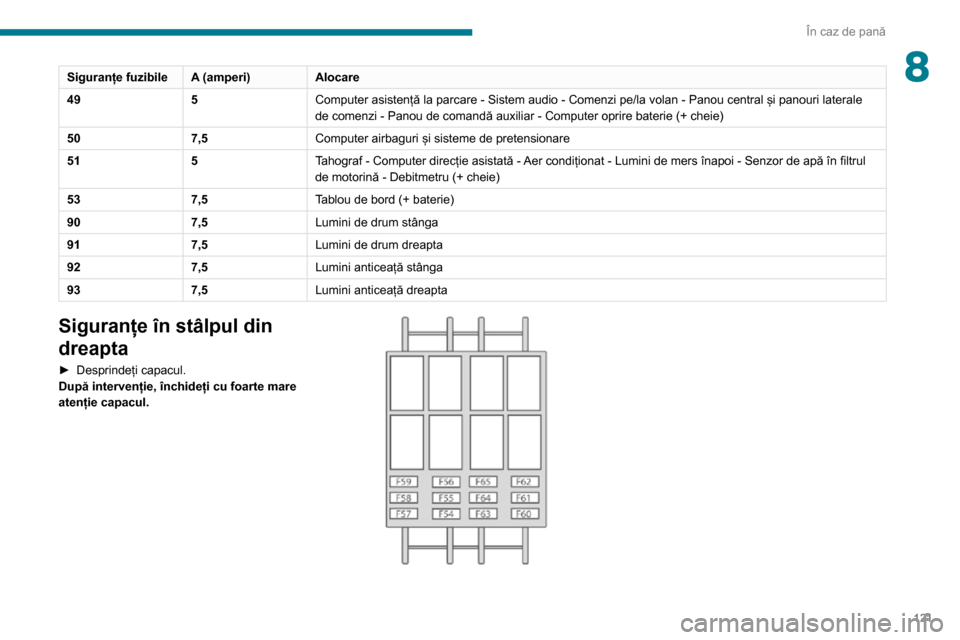

8Siguranțe fuzibileA (amperi)Alocare
49 5Computer asistență la parcare - Sistem audio - Comenzi pe/la volan - Panou central și panouri laterale
de comenzi - Panou de comandă auxiliar - Computer oprire baterie (+ cheie)
50 7,5Computer airbaguri și sisteme de pretensionare
51 5Tahograf - Computer direcție asistată - Aer condiționat - Lumini de mers înapoi - Senzor de apă în filtrul
de motorină - Debitmetru (+ cheie)
53 7,5Tablou de bord (+ baterie)
90 7,5Lumini de drum stânga
91 7,5Lumini de drum dreapta
92 7,5Lumini anticeață stânga
93 7,5Lumini anticeață dreapta
Siguranțe în stâlpul din
dreapta
► Desprindeți capacul.După intervenție, închideți cu foarte mare
atenție capacul.

122
În caz de pană
Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul
altei baterii sau încărcarea bateriei descărcate.

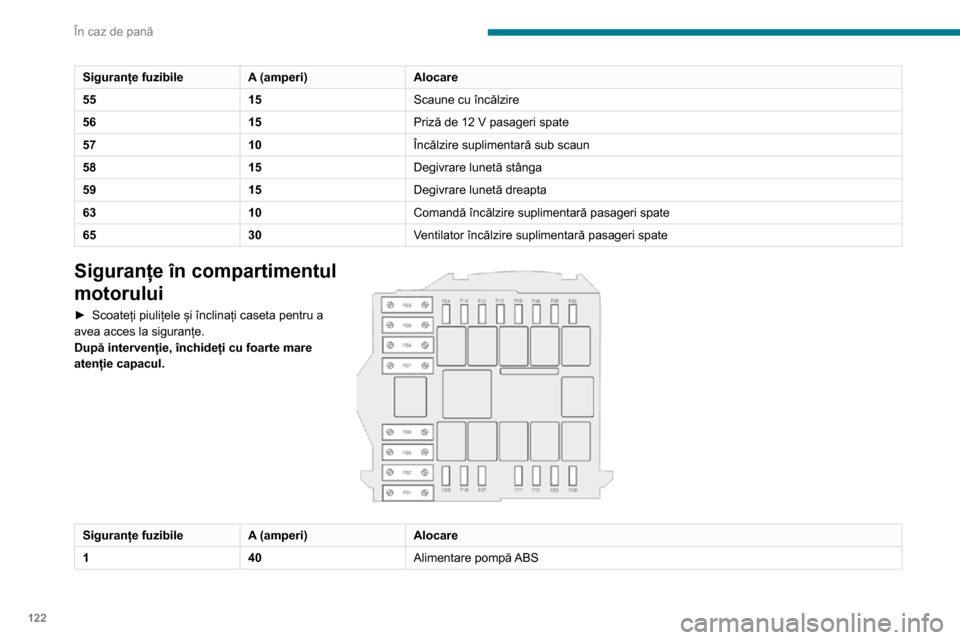

Siguranțe fuzibile A (amperi)Alocare
55 15Scaune cu încălzire
56 15Priză de 12 V pasageri spate
57 10Încălzire suplimentară sub scaun
58 15Degivrare lunetă stânga
59 15Degivrare lunetă dreapta
63 10Comandă încălzire suplimentară pasageri spate
65 30Ventilator încălzire suplimentară pasageri spate
Siguranțe în compartimentul
motorului
► Scoateți piulițele și înclinați caseta pentru a avea acces la siguranțe.
După intervenție, închideți cu foarte mare
atenție capacul.


Siguranțe fuzibileA (amperi)Alocare
1 40Alimentare pompă ABS

123
În caz de pană

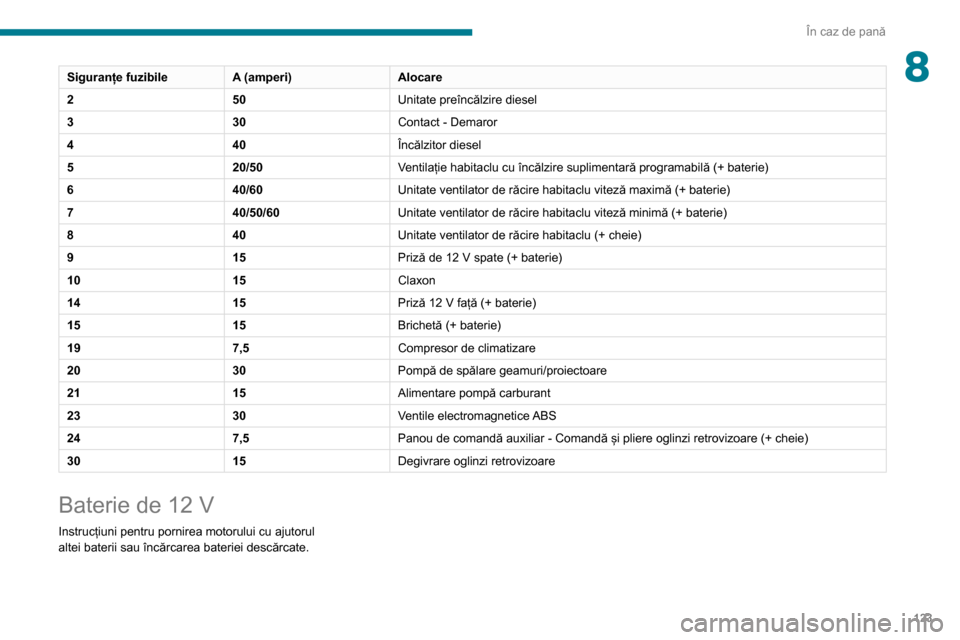

8Siguranțe fuzibileA (amperi)Alocare
2 50Unitate preîncălzire diesel
3 30Contact - Demaror
4 40Încălzitor diesel
5 20/50Ventilație habitaclu cu încălzire suplimentară programabilă (+ baterie)
6 40/60Unitate ventilator de răcire habitaclu viteză maximă (+ baterie)
7 40/50/60Unitate ventilator de răcire habitaclu viteză minimă (+ baterie)
8 40Unitate ventilator de răcire habitaclu (+ cheie)
9 15Priză de 12 V spate (+ baterie)
10 15Claxon
14 15Priză 12 V față (+ baterie)
15 15Brichetă (+ baterie)
19 7,5Compresor de climatizare
20 30Pompă de spălare geamuri/proiectoare
21 15Alimentare pompă carburant
23 30Ventile electromagnetice ABS
24 7,5Panou de comandă auxiliar - Comandă și pliere oglinzi retrovizoare (+ cheie)
30 15Degivrare oglinzi retrovizoare
Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul
altei baterii sau încărcarea bateriei descărcate.

124
În caz de pană
electronice. Totuși, dacă după această operație persistă ușoare perturbații, consultați un dealer
PEUGEOT sau un atelier calificat.
În cazul unei staționări îndelungate de
mai mult de o lună, se recomandă să
debranșați borna (-) a bateriei.
Descrierea procedurii de încărcare a bateriei
este oferită doar cu titlu informativ.
După o debranșare îndelungată a bateriei, poate
fi necesar să reinițializați următoarele funcții:
– parametrii afișajului (unitățile pentru dată, oră, limbă, distanță și temperatură),– posturile sistemului audio,– blocarea centralizată.Unele setări sunt anulate și trebuie introduse din
nou; contactați un dealer PEUGEOT.
Dacă vehiculul este echipat cu un tahograf sau
o alarmă, se recomandă deconectarea bornei (-)
a bateriei (situată sub podea, pe partea stângă,
în cabină) pe durata unei opriri prelungite a
vehiculului de peste 5 zile.
Pornire cu ajutorul altei
baterii
Nu încercați niciodată să porniți motorul
prin conectarea unui redresor.
Nu utilizați niciodată o stație de încărcare
baterii de 24 V sau mai mult.
Verificați în prealabil dacă bateria de
rezervă are o tensiune nominală de 12 V și

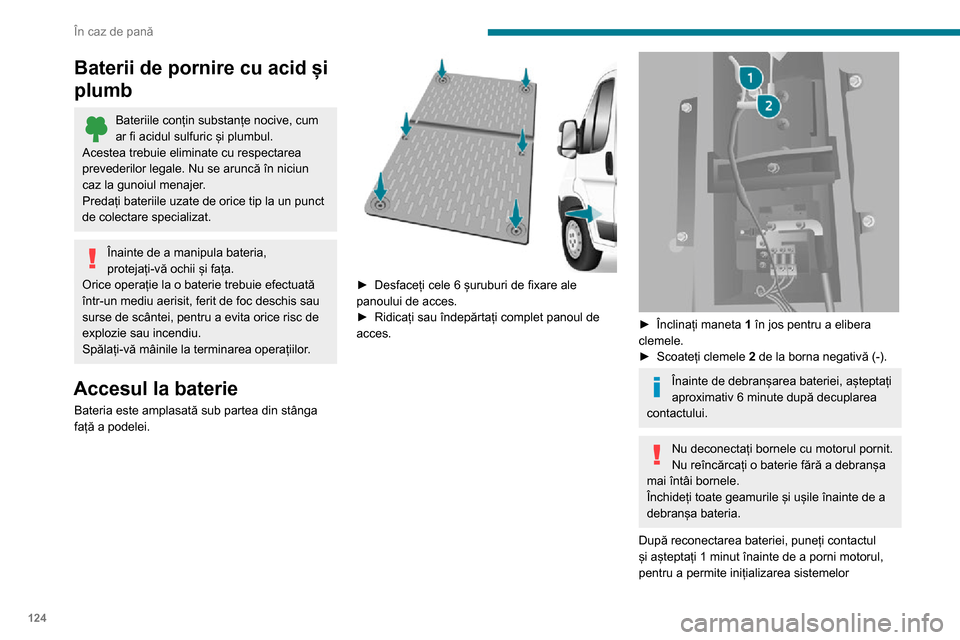

Baterii de pornire cu acid și
plumb
Bateriile conțin substanțe nocive, cum
ar fi acidul sulfuric și plumbul.
Acestea trebuie eliminate cu respectarea
prevederilor legale. Nu se aruncă în niciun
caz la gunoiul menajer.
Predați bateriile uzate de orice tip la un punct
de colectare specializat.
Înainte de a manipula bateria,
protejați-vă ochii și fața.
Orice operație la o baterie trebuie efectuată
într-un mediu aerisit, ferit de foc deschis sau
surse de scântei, pentru a evita orice risc de
explozie sau incendiu.
Spălați-vă mâinile la terminarea operațiilor.
Accesul la baterie
Bateria este amplasată sub partea din stânga
față a podelei.


► Desfaceți cele 6 șuruburi de fixare ale panoului de acces.► Ridicați sau îndepărtați complet panoul de acces.

► Înclinați maneta 1 în jos pentru a elibera
clemele.
► Scoateți clemele 2 de la borna negativă (-).
Înainte de debranșarea bateriei, așteptați
aproximativ 6 minute după decuplarea
contactului.
Nu deconectați bornele cu motorul pornit.
Nu reîncărcați o baterie fără a debranșa
mai întâi bornele.
Închideți toate geamurile și ușile înainte de a
debranșa bateria.
După reconectarea bateriei, puneți contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor

125
În caz de pană

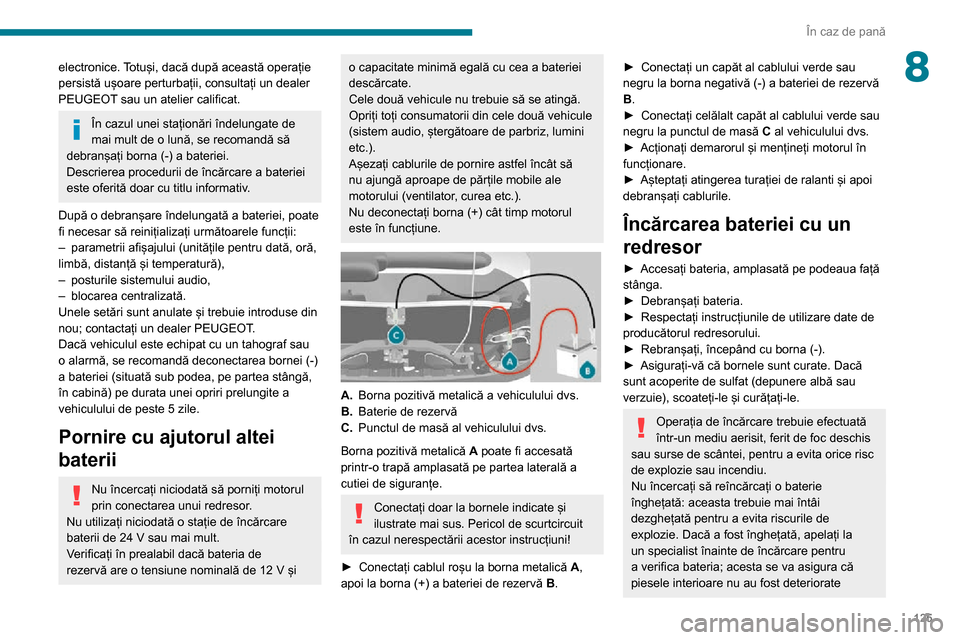

8electronice. Totuși, dacă după această operație
persistă ușoare perturbații, consultați un dealer
PEUGEOT sau un atelier calificat.
În cazul unei staționări îndelungate de
mai mult de o lună, se recomandă să
debranșați borna (-) a bateriei.
Descrierea procedurii de încărcare a bateriei
este oferită doar cu titlu informativ.
După o debranșare îndelungată a bateriei, poate
fi necesar să reinițializați următoarele funcții:
– parametrii afișajului (unitățile pentru dată, oră, limbă, distanță și temperatură),– posturile sistemului audio,– blocarea centralizată.Unele setări sunt anulate și trebuie introduse din
nou; contactați un dealer PEUGEOT.
Dacă vehiculul este echipat cu un tahograf sau
o alarmă, se recomandă deconectarea bornei (-)
a bateriei (situată sub podea, pe partea stângă,
în cabină) pe durata unei opriri prelungite a
vehiculului de peste 5 zile.
Pornire cu ajutorul altei
baterii
Nu încercați niciodată să porniți motorul
prin conectarea unui redresor.
Nu utilizați niciodată o stație de încărcare
baterii de 24 V sau mai mult.
Verificați în prealabil dacă bateria de
rezervă are o tensiune nominală de 12 V și
o capacitate minimă egală cu cea a bateriei
descărcate.
Cele două vehicule nu trebuie să se atingă.
Opriți toți consumatorii din cele două vehicule
(sistem audio, ștergătoare de parbriz, lumini
etc.).
Așezați cablurile de pornire astfel încât să
nu ajungă aproape de părțile mobile ale
motorului (ventilator, curea etc.).
Nu deconectați borna (+) cât timp motorul
este în funcțiune.


A. Borna pozitivă metalică a vehiculului dvs.
B. Baterie de rezervă
C. Punctul de masă al vehiculului dvs.
Borna pozitivă metalică A poate fi accesată
printr-o trapă amplasată pe partea laterală a
cutiei de siguranțe.
Conectați doar la bornele indicate și
ilustrate mai sus. Pericol de scurtcircuit
în cazul nerespectării acestor instrucțiuni!
► Conectați cablul roșu la borna metalică A,
apoi la borna (+) a bateriei de rezervă B.
► Conectați un capăt al cablului verde sau negru la borna negativă (-) a bateriei de rezervă
B.
► Conectați celălalt capăt al cablului verde sau negru la punctul de masă C al vehiculului dvs.► Acționați demarorul și mențineți motorul în funcționare.► Așteptați atingerea turației de ralanti și apoi debranșați cablurile.
Încărcarea bateriei cu un
redresor
► Accesați bateria, amplasată pe podeaua față stânga.► Debranșați bateria.► Respectați instrucțiunile de utilizare date de producătorul redresorului.► Rebranșați, începând cu borna (-).► Asigurați-vă că bornele sunt curate. Dacă sunt acoperite de sulfat (depunere albă sau
verzuie), scoateți-le și curățați-le.
Operația de încărcare trebuie efectuată
într-un mediu aerisit, ferit de foc deschis
sau surse de scântei, pentru a evita orice risc
de explozie sau incendiu.
Nu încercați să reîncărcați o baterie
înghețată: aceasta trebuie mai întâi
dezghețată pentru a evita riscurile de
explozie. Dacă a fost înghețată, apelați la
un specialist înainte de încărcare pentru
a verifica bateria; acesta se va asigura că
piesele interioare nu au fost deteriorate

126
În caz de pană

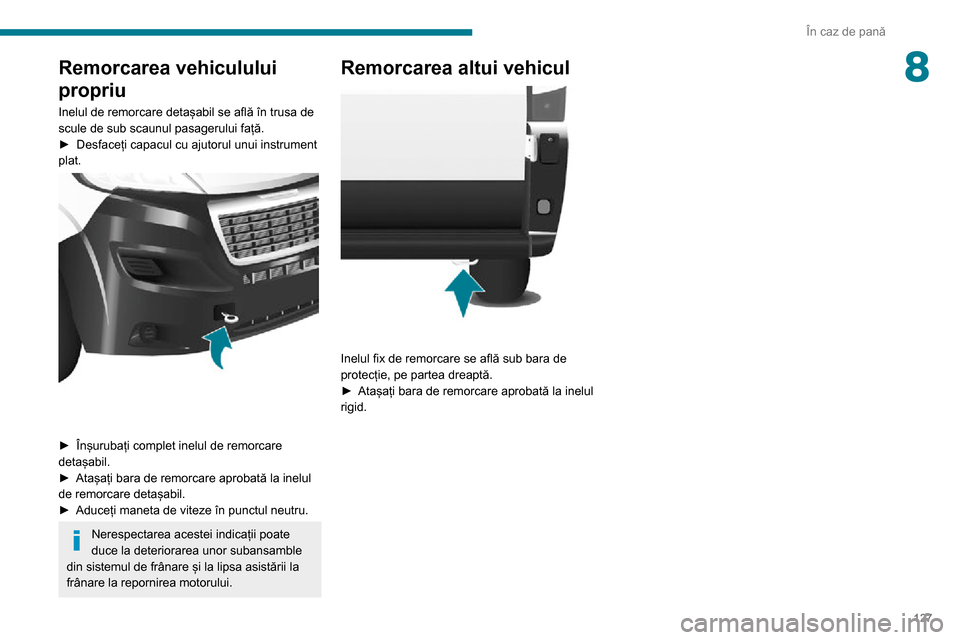

Remorcarea vehiculului
propriu
Inelul de remorcare detașabil se află în trusa de
scule de sub scaunul pasagerului față.
► Desfaceți capacul cu ajutorul unui instrument plat.

► Înșurubați complet inelul de remorcare detașabil.► Atașați bara de remorcare aprobată la inelul de remorcare detașabil.► Aduceți maneta de viteze în punctul neutru.
Nerespectarea acestei indicații poate
duce la deteriorarea unor subansamble
din sistemul de frânare și la lipsa asistării la
frânare la repornirea motorului.
și recipientul nu este fisurat, ceea ce ar
presupune un risc de scurgere de acid toxic
și coroziv.
Încărcați lent, la un amperaj mic, timp de
cel mult 24 ore pentru a evita deteriorarea
bateriei.
Prezența acestei etichete, în special pe
vehiculele echipate cu sistem Stop &
Start, indică utilizarea unei baterii cu plumb și
acid de 12 V, de tehnologie și cu caracteristici
specifice. Înlocuirea sau debranșarea
acesteia se va face numai la un dealer
PEUGEOT sau la un atelier calificat.
În urma remontării bateriei la un dealer
PEUGEOT sau la un atelier calificat,
sistemul Stop & Start nu va fi activ decât după
o perioadă de imobilizare continuă a
vehiculului, a cărei durată depinde de
condițiile meteorologice și de nivelul de
încărcare a bateriei (până la aproximativ 8
ore).
Remorcarea vehiculului
Recomandări generale
Respectați legislația în vigoare în țara în
care călătoriți.
Asigurați-vă că greutatea vehiculului tractor
este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un permis
de conducere valabil.
Dacă se tractează cu toate cele patru roți pe
sol, utilizați întotdeauna o bară de remorcare
omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit,
frânarea și direcția asistată sunt inactive.
Trebuie să contactați un profesional
pentru remorcare, în următoarele
cazuri:
– Vehicul în pană pe autostradă sau pe un drum expres.– Imposibilitatea trecerii cutiei de viteze în punctul mort, a deblocării direcției sau a
eliberării frânei de parcare.
– În cazul imposibilității remorcării unui vehicul cu cutie de viteze automată, cu
motorul pornit.
– Tractare cu numai două roți pe sol.– Vehicule cu tracțiune pe patru roți.– Lipsa unei bare de remorcare omologate.
Limitări ale tractării
Tip de vehicul
(motorizare / cutie de
viteze) Roți față pe sol
Roți spate pe solPlatformă4 roți pe sol cu bară de
remorcare
Cu combustie internă /
Manuală

127
În caz de pană
8Remorcarea vehiculului
propriu
Inelul de remorcare detașabil se află în trusa de
scule de sub scaunul pasagerului față.
► Desfaceți capacul cu ajutorul unui instrument plat.

► Înșurubați complet inelul de remorcare detașabil.► Atașați bara de remorcare aprobată la inelul de remorcare detașabil.► Aduceți maneta de viteze în punctul neutru.
Nerespectarea acestei indicații poate
duce la deteriorarea unor subansamble
din sistemul de frânare și la lipsa asistării la
frânare la repornirea motorului.
Remorcarea altui vehicul

Inelul fix de remorcare se află sub bara de
protecție, pe partea dreaptă.
► Atașați bara de remorcare aprobată la inelul rigid.

128

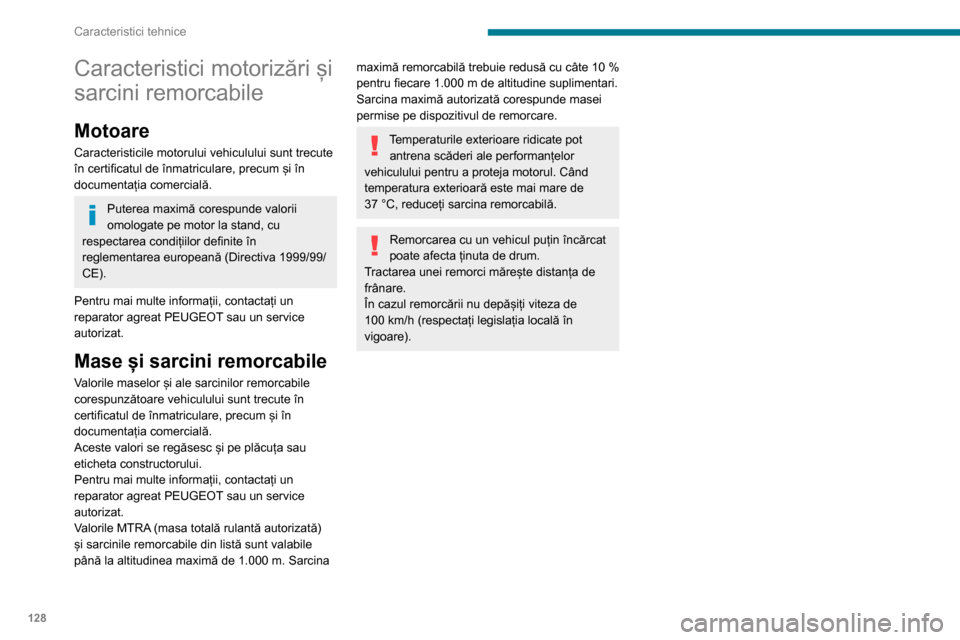

Caracteristici tehnice
Caracteristici motorizări și
sarcini remorcabile
Motoare
Caracteristicile motorului vehiculului sunt trecute
în certificatul de înmatriculare, precum și în
documentația comercială.
Puterea maximă corespunde valorii
omologate pe motor la stand, cu
respectarea condițiilor definite în
reglementarea europeană (Directiva 1999/99/
CE).
Pentru mai multe informații, contactați un
reparator agreat PEUGEOT sau un service
autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt trecute în
certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un
reparator agreat PEUGEOT sau un service
autorizat.
Valorile MTRA (masa totală rulantă autorizată)
și sarcinile remorcabile din listă sunt valabile
până la altitudinea maximă de 1.000 m. Sarcina
maximă remorcabilă trebuie redusă cu câte 10 % pentru fiecare 1.000 m de altitudine suplimentari.
Sarcina maximă autorizată corespunde masei
permise pe dispozitivul de remorcare.
Temperaturile exterioare ridicate pot antrena scăderi ale performanțelor
vehiculului pentru a proteja motorul. Când
temperatura exterioară este mai mare de
37 °C, reduceți sarcina remorcabilă.
Remorcarea cu un vehicul puțin încărcat
poate afecta ținuta de drum.
Tractarea unei remorci mărește distanța de
frânare.
În cazul remorcării nu depășiți viteza de
100 km/h (respectați legislația locală în vigoare).
Motorizări Diesel
Motorizări diesel Euro 6.2
Motorizări 2,2 BlueHDi 120 S&S2,2 BlueHDi 140 S&S2,2 BlueHDi 165 S&S
Cutie de viteze Manuală, 6 trepte (BVM6)
Capacitate (cc) 2.1972.1972.197
Putere max. - normă CEE (kW) 88103121
Carburant DieselDieselDiesel
Motorizări diesel Euro 6.1
Motorizări 2.0 BlueHDi 110
2,0 BlueHDi 110 S&S2.0 BlueHDi 130
2,0 BlueHDi 130 S&S2.0 BlueHDi 160
2,0 BlueHDi 160 S&S
Cutie de viteze Manuală, 6 trepte (BVM6)
Capacitate (cc) 1.9971.9971.997
Putere max. - normă CEE (kW) 8196120
Carburant DieselDieselDiesel
Motorizări diesel Euro 4/Euro 5
(În funcție de țara de comercializare)
Motorizări 2,2 HDi 1102,2 HDi 130
2,2 e-HDi 1302,2 HDi 150
2,2 e-HDi 1503 HDi 180
Cutie de viteze Manuală, 6 trepte (BVM6)
Capacitate (cc) 2.1982.1982.1982.999
Putere max. - normă CEE (kW) 819611 0130
Carburant DieselDieselDieselDiesel
