Peugeot Boxer 2020 Ägarmanual (in Swedish)

109

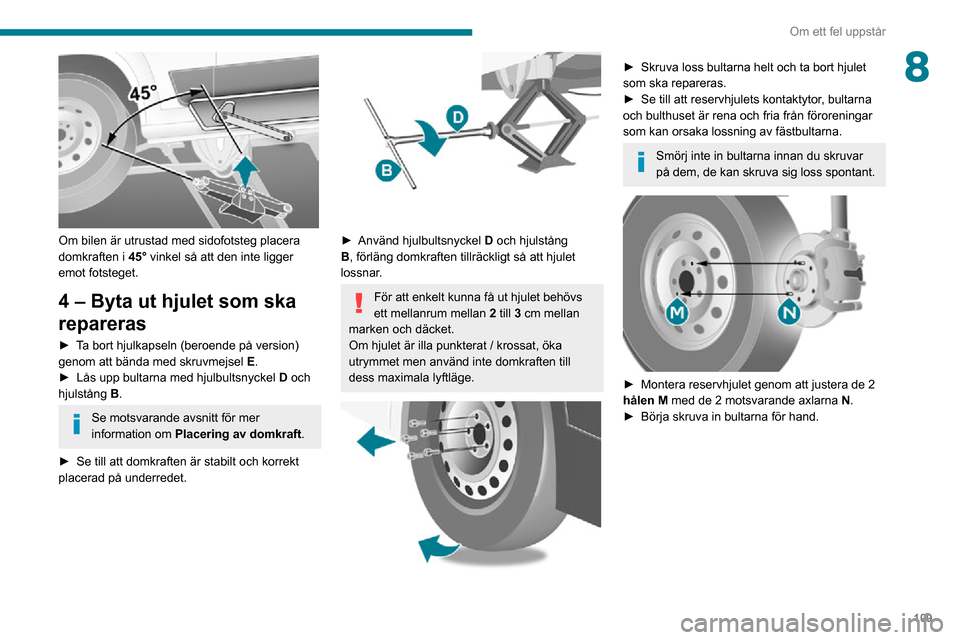

Om ett fel uppstår
8

Om bilen är utrustad med sidofotsteg placera
domkraften i 45° vinkel så att den inte ligger
emot fotsteget.
4 – Byta ut hjulet som ska
repareras
► Ta bort hjulkapseln (beroende på version) genom att bända med skruvmejsel E.► Lås upp bultarna med hjulbultsnyckel D och
hjulstång B.
Se motsvarande avsnitt för mer information om Placering av domkraft.
► Se till att domkraften är stabilt och korrekt placerad på underredet.

► Använd hjulbultsnyckel D och hjulstång
B, förläng domkraften tillräckligt så att hjulet
lossnar.
För att enkelt kunna få ut hjulet behövs
ett mellanrum mellan 2 till 3 cm mellan
marken och däcket.
Om hjulet är illa punkterat / krossat, öka
utrymmet men använd inte domkraften till
dess maximala lyftläge.


► Skruva loss bultarna helt och ta bort hjulet som ska repareras.► Se till att reservhjulets kontaktytor , bultarna och bulthuset är rena och fria från föroreningar
som kan orsaka lossning av fästbultarna.
Smörj inte in bultarna innan du skruvar
på dem, de kan skruva sig loss spontant.


► Montera reservhjulet genom att justera de 2 hålen M med de 2 motsvarande axlarna N.► Börja skruva in bultarna för hand.

11 0

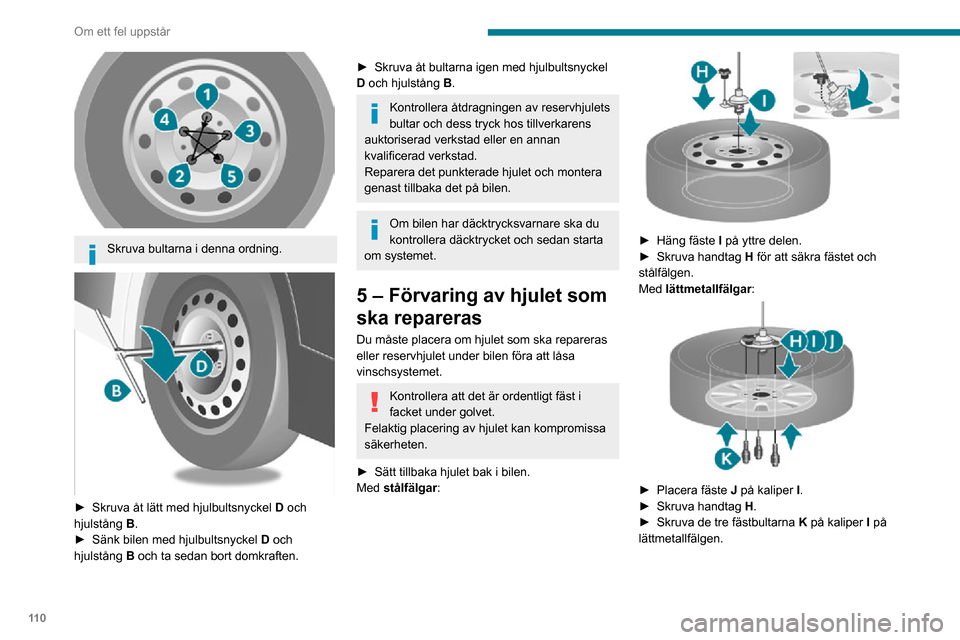

Om ett fel uppstår

Skruva bultarna i denna ordning.


► Skruva åt lätt med hjulbultsnyckel D och
hjulstång B.
► Sänk bilen med hjulbultsnyckel D och
hjulstång B och ta sedan bort domkraften.
► Skruva åt bultarna igen med hjulbultsnyckel D och hjulstång B.
Kontrollera åtdragningen av reservhjulets
bultar och dess tryck hos tillverkarens
auktoriserad verkstad eller en annan
kvalificerad verkstad.
Reparera det punkterade hjulet och montera
genast tillbaka det på bilen.
Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
5 – Förvaring av hjulet som
ska repareras
Du måste placera om hjulet som ska repareras
eller reservhjulet under bilen föra att låsa
vinschsystemet.
Kontrollera att det är ordentligt fäst i
facket under golvet.
Felaktig placering av hjulet kan kompromissa
säkerheten.
► Sätt tillbaka hjulet bak i bilen.Med stålfälgar:

► Häng fäste I på yttre delen.► Skruva handtag H för att säkra fästet och
stålfälgen.
Med lättmetallfälgar:


► Placera fäste J på kaliper I.► Skruva handtag H.► Skruva de tre fästbultarna K på kaliper I på
lättmetallfälgen.

111

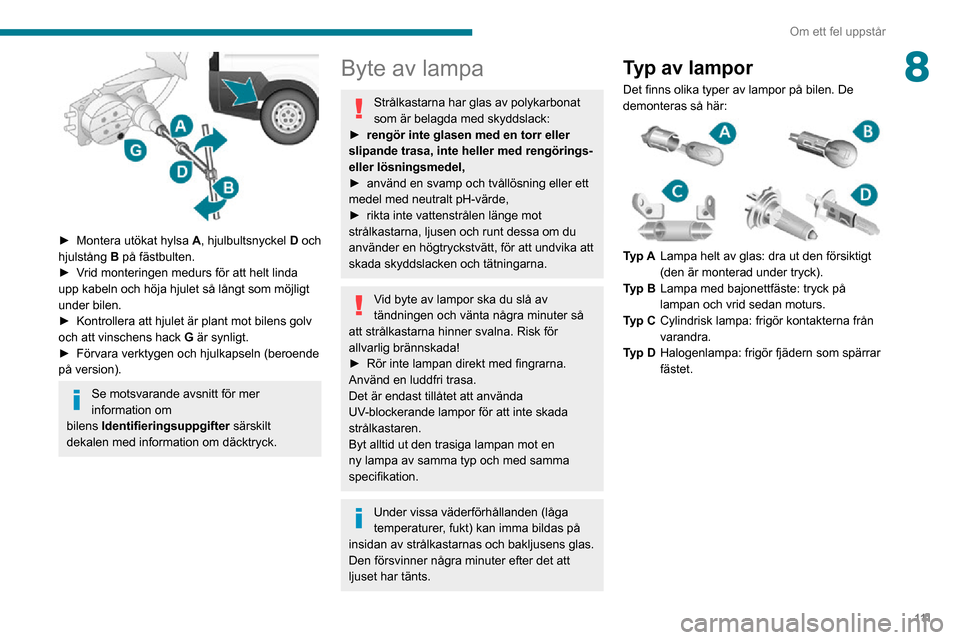

Om ett fel uppstår
8

► Montera utökat hylsa A, hjulbultsnyckel D och
hjulstång B på fästbulten.
► Vrid monteringen medurs för att helt linda upp kabeln och höja hjulet så långt som möjligt
under bilen.
► Kontrollera att hjulet är plant mot bilens golv och att vinschens hack G är synligt.► Förvara verktygen och hjulkapseln (beroende på version).
Se motsvarande avsnitt för mer
information om
bilens Identifieringsuppgifter särskilt
dekalen med information om däcktryck.
Byte av lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
► rengör inte glasen med en torr eller
slipande trasa, inte heller med rengörings-
eller lösningsmedel,
► använd en svamp och tvållösning eller ett medel med neutralt pH-värde,► rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampor ska du slå av
tändningen och vänta några minuter så
att strålkastarna hinner svalna. Risk för
allvarlig brännskada!
► Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation.
Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens glas.
Den försvinner några minuter efter det att
ljuset har tänts.
Typ av lampor
Det finns olika typer av lampor på bilen. De
demonteras så här:


Typ A Lampa helt av glas: dra ut den försiktigt
(den är monterad under tryck).
Typ B Lampa med bajonettfäste: tryck på
lampan och vrid sedan moturs.
Typ C Cylindrisk lampa: frigör kontakterna från
varandra.
Typ D Halogenlampa: frigör fjädern som spärrar
fästet.

11 2

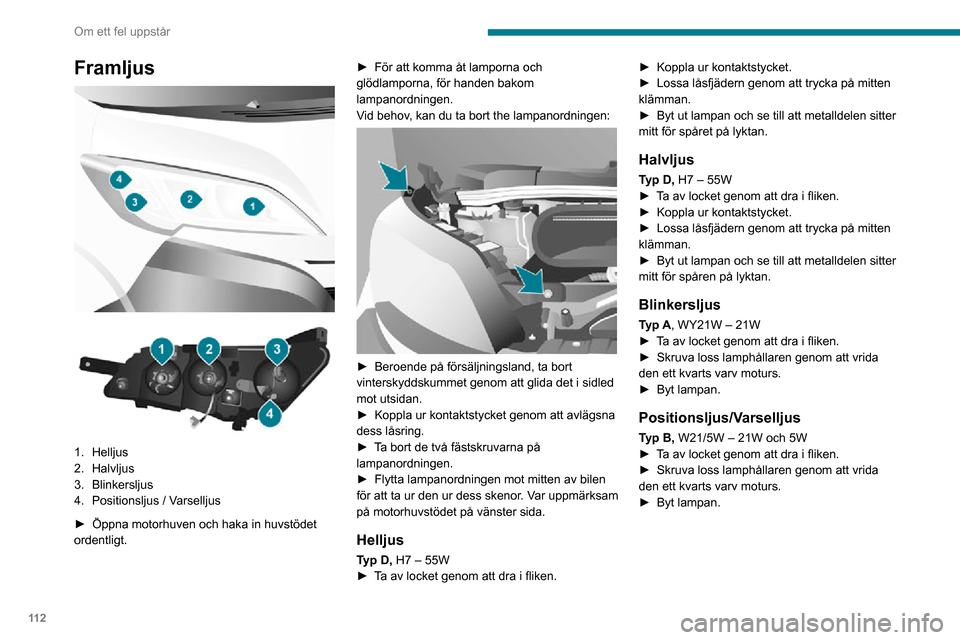

Om ett fel uppstår
Framljus



1. Helljus
2. Halvljus
3. Blinkersljus
4. Positionsljus / Varselljus
► Öppna motorhuven och haka in huvstödet ordentligt.
► För att komma åt lamporna och glödlamporna, för handen bakom
lampanordningen.
Vid behov, kan du ta bort the lampanordningen:


► Beroende på försäljningsland, ta bort vinterskyddskummet genom att glida det i sidled
mot utsidan.
► Koppla ur kontaktstycket genom att avlägsna dess låsring.► Ta bort de två fästskruvarna på lampanordningen.► Flytta lampanordningen mot mitten av bilen för att ta ur den ur dess skenor. Var uppmärksam
på motorhuvstödet på vänster sida.
Helljus
Typ D, H7 – 55W► Ta av locket genom att dra i fliken.
► Koppla ur kontaktstycket.► Lossa låsfjädern genom att trycka på mitten klämman.► Byt ut lampan och se till att metalldelen sitter mitt för spåret på lyktan.
Halvljus
Typ D, H7 – 55W► Ta av locket genom att dra i fliken.► Koppla ur kontaktstycket.► Lossa låsfjädern genom att trycka på mitten klämman.► Byt ut lampan och se till att metalldelen sitter mitt för spåren på lyktan.
Blinkersljus
Typ A, WY21W – 21W► Ta av locket genom att dra i fliken.► Skruva loss lamphållaren genom att vrida den ett kvarts varv moturs.► Byt lampan.
Positionsljus/Varselljus
Typ B, W21/5W – 21W och 5W► Ta av locket genom att dra i fliken.► Skruva loss lamphållaren genom att vrida den ett kvarts varv moturs.► Byt lampan.

11 3
Om ett fel uppstår
8Varselljus med LED

Dessa lysdioder (LED) fungerar både som
varselljus och positionsljus.
Om bilen är utrustad med varselljus med LED
ska du vända dig till en PEUGEOT-verkstad.
Dimljus fram
Typ D, H11 – 55W► Vrid hjulet helt inåt.

► Ta bort skruven som ligger i hjulhuset.► Ta bort skyddsfliken.

► Ta bort fästklämman och koppla ur kontaktstycket.► Vrid och ta ut lamphållaren.► Byt ut lampan och se till att metalldelen sitter mitt för spåren på lyktan.
Utbyte av halogenlampor måste göras
med strålkastarna avstängd några
minuter i förväg (risk för allvarliga
brännskador). Rör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Kontrollera att ljusen fungerar korrekt efter
varje åtgärd.
Sidoblinkers
Typ A, W16WF – 16W

► Flytta spegelglaset för att komma åt skruvarna.► Ta bort de två fästskruvarna.► Dra lamphållaren uppåt för att frigöra den från stiften.► Dra ut lampan och byt ut den.
Vänster och höger
positionsljus
Typ A, W5W – 5W

11 4

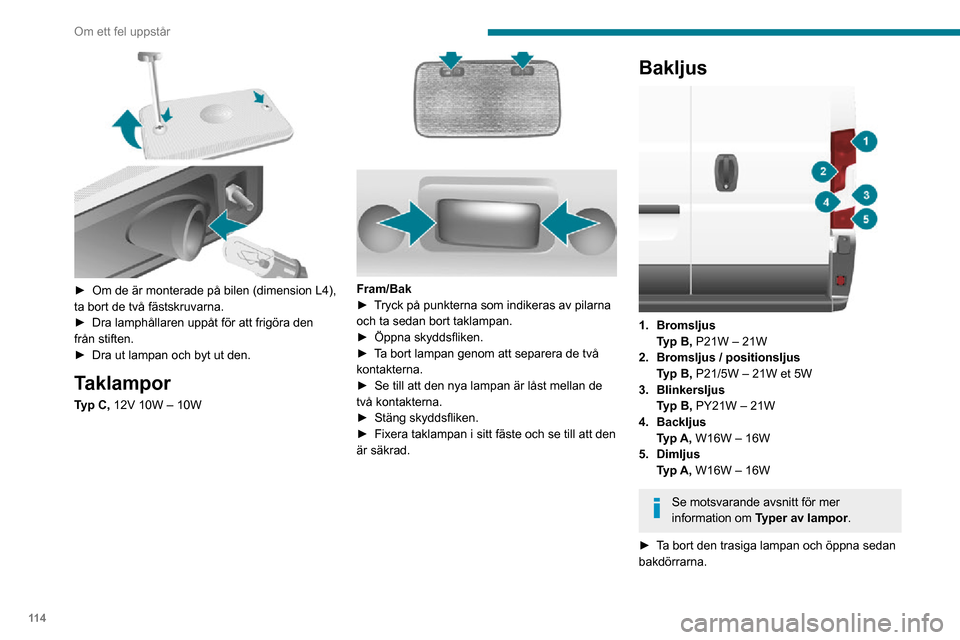

Om ett fel uppstår

► Om de är monterade på bilen (dimension L4), ta bort de två fästskruvarna.► Dra lamphållaren uppåt för att frigöra den från stiften.► Dra ut lampan och byt ut den.
Taklampor
Typ C, 12V 10W – 10W

Fram/Bak► Tryck på punkterna som indikeras av pilarna och ta sedan bort taklampan.► Öppna skyddsfliken.► Ta bort lampan genom att separera de två kontakterna.► Se till att den nya lampan är låst mellan de två kontakterna.► Stäng skyddsfliken.► Fixera taklampan i sitt fäste och se till att den är säkrad.
Bakljus

1.Bromsljus
Typ B, P21W – 21W
2. Bromsljus / positionsljus
Typ B, P21/5W – 21W et 5W
3. Blinkersljus
Typ B, PY21W – 21W
4. Backljus
Typ A, W16W – 16W
5. Dimljus
Typ A, W16W – 16W
Se motsvarande avsnitt för mer
information om Typer av lampor.
► Ta bort den trasiga lampan och öppna sedan bakdörrarna.

11 5

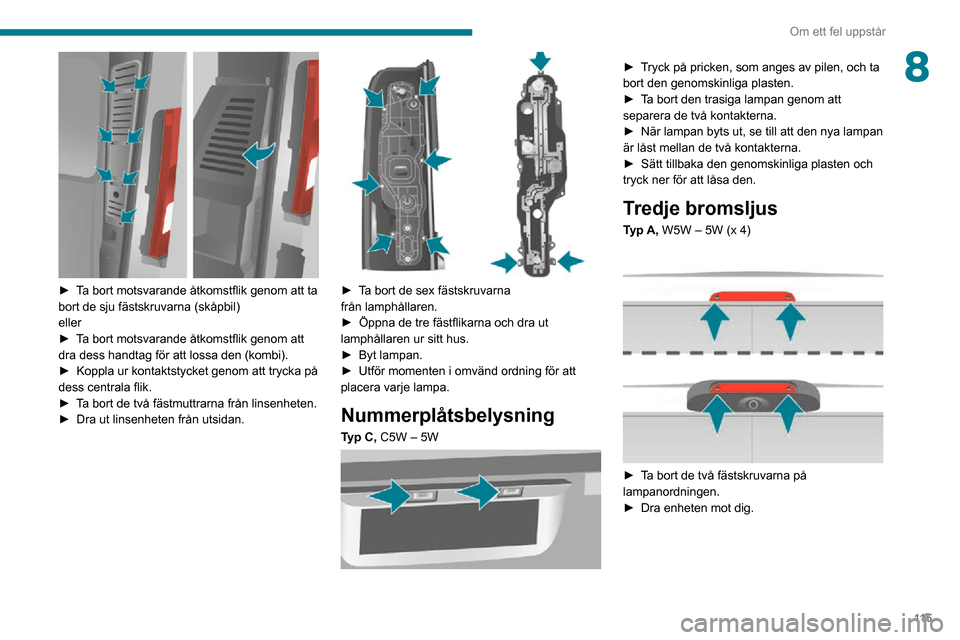

Om ett fel uppstår
8

► Ta bort motsvarande åtkomstflik genom att ta bort de sju fästskruvarna (skåpbil)
eller
► Ta bort motsvarande åtkomstflik genom att dra dess handtag för att lossa den (kombi).► Koppla ur kontaktstycket genom att trycka på dess centrala flik.► Ta bort de två fästmuttrarna från linsenheten.► Dra ut linsenheten från utsidan.

► Ta bort de sex fästskruvarna från lamphållaren.► Öppna de tre fästflikarna och dra ut lamphållaren ur sitt hus.► Byt lampan.► Utför momenten i omvänd ordning för att placera varje lampa.
Nummerplåtsbelysning
Typ C, C5W – 5W

► Tryck på pricken, som anges av pilen, och ta bort den genomskinliga plasten.► Ta bort den trasiga lampan genom att separera de två kontakterna.► När lampan byts ut, se till att den nya lampan är låst mellan de två kontakterna.► Sätt tillbaka den genomskinliga plasten och tryck ner för att låsa den.
Tredje bromsljus
Typ A, W5W – 5W (x 4)

► Ta bort de två fästskruvarna på lampanordningen.► Dra enheten mot dig.

11 6
Om ett fel uppstår

► Ta ut lamphållaren genom att klämma de två flikarna inåt.► Ta bort den trasiga lampan genom att dra den.► Byt lampan.
Byte av säkring

De tre säkringshållarna sitter dels på vänster
sida av instrumentbräda, dels i stolpen på höger
sida, dels i motorrummet.
De angivna benämningarna avser endast
säkringar som användaren kan byta själv.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för alla andra ingrepp.
Till yrkesmän: fullständig information om
säkringar och reläer finns i
kopplingsscheman som du har tillgång till via
en PEUGEOT-verkstad.
Demontering och montering
av säkring


Hel
Trasig
Innan en säkring byts ut ska orsaken till felet
lokaliseras och åtgärdas. Säkringarnas nummer
anges på säkringshållaren.
Byt alltid en defekt säkring mot en likvärdig
strömstyrka.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.

11 7
Om ett fel uppstår
8Kontrollpanels säkringar på
vänster sida
► Avlägsna skruvarna och luta höljet för att komma åt säkringarna.

SäkringarA (ampere)Ändamål
12 7,5Höger halvljus
13 7,5Vänster halvljus
32 7,5Belysning i passagerarutrymme (+ batteri)
34 7,5Belysning i minibussens passagerarutrymme – varningsblinkers
36 10Ljudsystem – luftkonditioneringsreglage – larm – färdskrivar\
e – batteriavstängning dator – extra
värmeprogrammerare (+ batteri)
37 7,5Knapp för bromslampor – tredje bromslampan – instrumentpanel (\
+ nyckel)
38 20Centrallås dörr (+batteri)
42 5ABS-sensor och dator – ASR-sensor – CDS-sensor – knapp för bromslampor
43 20Torkarmotor vindruta (+ nyckel)
47 20Elektrisk fönsterhissmotor på förarsidan
48 20elektrisk fönsterhissmotor på passagerarsidan

11 8
Om ett fel uppstår
SäkringarA (ampere)Ändamål
49 5Dator för automatisk parkeringshjälp – ljudsystem – reglage \
på ratten – mitt- och sidokontrollpaneler –
reserv kontrollpanel – batteriavstängning för dator (+ nyckel)\
50 7,5Krockkuddar och bältesdator
51 5Färdskrivare – servostyrningsdator – luftkonditionering – backljus – vattensensor för dieselbränslefilter –
flödesmätare (+ nyckel)
53 7,5Instrumentpanel (+ batteri)
90 7,5Vänster helljus
91 7,5Höger helljus
92 7,5Vänster dimljus
93 7,5Höger dimljus
Högra sidans pelarsäkringar
► Knäpp loss locket.Efter byte bör du stänga locket mycket
omsorgsfullt.
