Peugeot Boxer 2020 Εγχειρίδιο χρήσης (in Greek)

139
Τεχνικά χαρακτηριστικά
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
B Εμπρός πρόβολος 948
C Πίσω πρόβολος 1.0151.380
D Πλάτος (με/χωρίς καθρέπτες) 2.508/2.050
E Πλάτος εμπρός μετατρόχιου 1.810
F Πλάτος πίσω μετατρόχιου 1.790
G Ύψος μαρσπιέ χώρου φόρτωσης 535 έως 565
I Μήκος εσωτερικού δαπέδου 2.6703.1203.7054.070
J Μέγιστο ύψος εσωτερικού φορτίου 1.6621.932 1.6621.9321.9322.1721.9322.172
K Μέγιστο εσωτερικό πλάτος 1.870
M Εσωτερικό πλάτος μεταξύ θόλων τροχών 1.422
Όγκος (m
3) 89,5 1011,5 13151517

140
Τεχνικά χαρακτηριστικά
L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Ύψος της πλαϊνής συρόμενης πόρτας 1.4851.755 1.4851.755 1.755
Q Πλάτος της πλαϊνής συρόμενης πόρτας 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Πίσω πόρτες

L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Ωφέλιμο ύψος πίσω πορτών 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Ωφέλιμο πλάτος πίσω πορτών 1.562
Πλαϊνή πόρτα

141
Τεχνικά χαρακτηριστικά
9L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Ύψος της πλαϊνής συρόμενης πόρτας 1.4851.755 1.4851.755 1.755
Q Πλάτος της πλαϊνής συρόμενης πόρτας 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

142
Τεχνικά χαρακτηριστικά
Κάτω από το καπό μηχανής

A
Εργοστασιακή βαφή
Χρώμα
Κωδικός
Βαφή
B
ΑΠΟΚΛΕΙΣΤΙΚΑ ΓΙΑ ΑΠΟΤΟΜΗ ΕΚΚΙΝΗΣΗ
C
ΚΙΝΔΥΝΟΣ
ΑΥΤΟΜΑΤΗ ΕΠΑΝΕΚΚΙΝΗΣΗ ΚΙΝΗΤΗΡΑ. ΒΓΑΛΤΕ
ΤΟ ΚΛΕΙΔΙ ΑΠΟ ΤΟΝ ΔΙΑΚΟΠΤΗ ΚΙΝΗΤΗΡΑ ΟΤΑΝ
ΤΟ ΚΑΠΟ ΜΗΧΑΝΗΣ ΕΙΝΑΙ ΑΝΟΙΧΤΟ.
D

\b
2 $
0
.
.
.\
+!
1"

A. Πινακίδα κατασκευαστή

Η πινακίδα αυτή βρίσκεται στην τραβέρσα του
μπροστινού προφυλακτήρα, κάτω από το καπό.1 -
Ευρωπαϊκός αριθμός έγκρισης τύπου του
συνολικού οχήματος
2 - Αριθμός πλαισίου οχήματος (VIN)
3 - Μικτό βάρος οχήματος (GVW)
4 - Μικτό βάρος με ρυμουλκούμενο (GTW)
5.1 - Μέγιστο βάρος στον μπροστινό άξονα
5.2 - Μέγιστο βάρος στον πίσω άξονα
B. Αριθμός πλαισίου στο
αμάξωμα
C. Ελαστικά


Η ετικέτα αυτή (μπορεί να διαφέρει από αυτή που
εμφανίζεται στην εικόνα) που είναι κολλημένη στην
κολόνα της πόρτας, στην πλευρά του οδηγού,
υποδεικνύει:
– τις διαστάσεις των ελαστικών,– την πίεση τ ων ελαστικών όταν το αυτοκίνητο είναι φορτωμένο.
Ο έλεγχος της πίεσης των ελαστικών πρέπει να
γίνεται όταν αυτά είναι κρύα, τουλάχιστον κάθε
μήνα.
D. Κωδικός χρώματος βαφής
Αυτός ο κωδικός αναφοράς βρίσκεται στην εμπρός
τραβέρσα, κάτω από το καπό μηχανής.
E. Αριθμός πλαισίου στο
αμάξωμα
Ο αριθμός αυτός βρίσκεται κάτω από το πλαστικό
κάλυμμα, στο ύψος του μαρσπιέ της δεξιάς πλευράς.
Γλωσσάρι ετικετών
Στην ενότητα αυτή συγκεντρώνονται όλα τα κείμενα
που αναφέρονται στις ετικέτες που υπάρχουν στο
αυτοκίνητο.
Σχετικά με τα Στοιχεία αναγνώρισης ,
ανατρέξτε στην αντίστοιχη ενότητα.

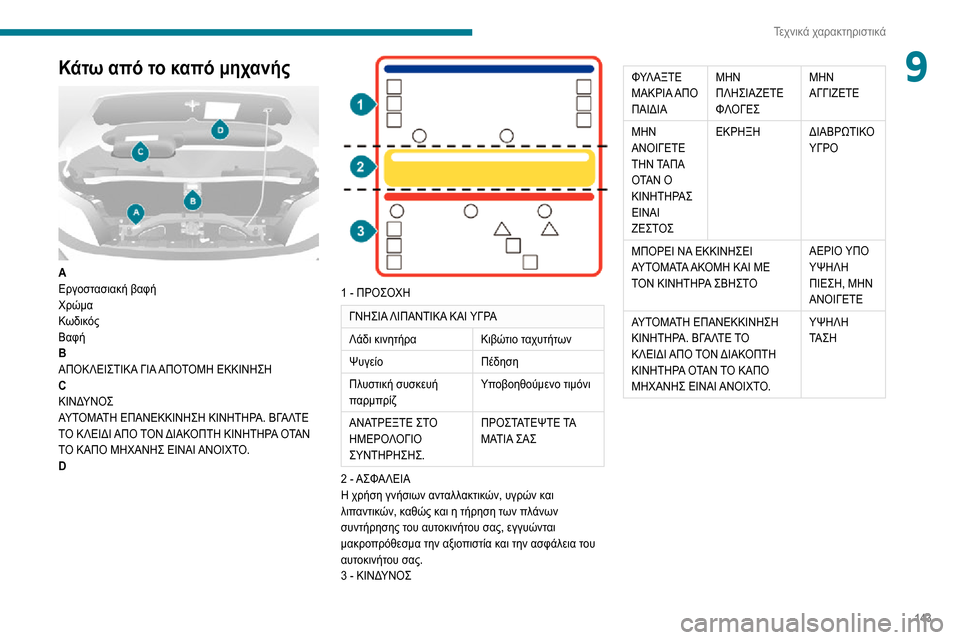

143
Τεχνικά χαρακτηριστικά
9Κάτω από το καπό μηχανής

A
Εργοστασιακή βαφή
Χρώμα
Κωδικός
Βαφή
B
ΑΠΟΚΛΕΙΣΤΙΚΑ ΓΙΑ ΑΠΟΤΟΜΗ ΕΚΚΙΝΗΣΗ
C
ΚΙΝΔΥΝΟΣ
ΑΥΤΟΜΑΤΗ ΕΠΑΝΕΚΚΙΝΗΣΗ ΚΙΝΗΤΗΡΑ. ΒΓΑΛΤΕ
ΤΟ ΚΛΕΙΔΙ ΑΠΟ ΤΟΝ ΔΙΑΚΟΠΤΗ ΚΙΝΗΤΗΡΑ ΟΤΑΝ
ΤΟ ΚΑΠΟ ΜΗΧΑΝΗΣ ΕΙΝΑΙ ΑΝΟΙΧΤΟ.
D


1 - ΠΡΟΣΟΧΗ
ΓΝΗΣΙΑ ΛΙΠΑΝΤΙΚΑ ΚΑΙ ΥΓΡΑ
Λάδι κινητήραΚιβώτιο ταχυτήτων
Ψυγείο Πέδηση
Πλυστική συσκευή
παρμπρίζ Υποβοηθούμενο τιμόνι
ΑΝΑΤΡΕΞΤΕ ΣΤΟ
ΗΜΕΡΟΛΟΓΙΟ
ΣΥΝΤΗΡΗΣΗΣ. ΠΡΟΣΤΑΤΕΨΤΕ ΤΑ
ΜΑΤΙΑ ΣΑΣ
2 - ΑΣΦΑΛΕΙΑ
Η χρήση γνήσιων ανταλλακτικών, υγρών και
λιπαντικών, καθώς και η τήρηση των πλάνων
συντήρησης του αυτοκινήτου σας, εγγυώνται
μακροπρόθεσμα την αξιοπιστία και την ασφάλεια του
αυτοκινήτου σας.
3 - ΚΙΝΔΥΝΟΣ
ΦΥΛΑΞΤΕ
ΜΑΚΡΙΑ ΑΠΟ
ΠΑΙΔΙΑ ΜΗΝ
ΠΛΗΣΙΑΖΕΤΕ
ΦΛΟΓΕΣ ΜΗΝ
ΑΓΓΙΖΕΤΕ
ΜΗΝ
ΑΝΟΙΓΕΤΕ
ΤΗΝ ΤΑΠΑ
ΟΤΑΝ Ο
ΚΙΝΗΤΗΡΑΣ
ΕΙΝΑΙ
ΖΕΣΤΟΣ ΕΚΡΗΞΗ
ΔΙΑΒΡΩΤΙΚΟ
ΥΓΡΟ
ΜΠΟΡΕΙ ΝΑ ΕΚΚΙΝΗΣΕΙ
ΑΥΤΟΜΑΤΑ ΑΚΟΜΗ ΚΑΙ ΜΕ
ΤΟΝ ΚΙΝΗΤΗΡΑ ΣΒΗΣΤΟ ΑΕΡΙΟ ΥΠΟ
ΥΨΗΛΗ
ΠΙΕΣΗ, ΜΗΝ
ΑΝΟΙΓΕΤΕ
ΑΥΤΟΜΑΤΗ ΕΠΑΝΕΚΚΙΝΗΣΗ
ΚΙΝΗΤΗΡΑ. ΒΓΑΛΤΕ ΤΟ
ΚΛΕΙΔΙ ΑΠΟ ΤΟΝ ΔΙΑΚΟΠΤΗ
ΚΙΝΗΤΗΡΑ ΟΤΑΝ ΤΟ ΚΑΠΟ
ΜΗΧΑΝΗΣ ΕΙΝΑΙ ΑΝΟΙΧΤΟ. ΥΨΗΛΗ
ΤΑΣΗ

144
Τεχνικά χαρακτηριστικά
Πίσω από τη θυρίδα πλήρωσης
καυσίμου


ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ΑΦΑΙΡΕΣΤΕ ΑΡΓΑ
ΤΥΧΟΝ ΕΚΤΟΞΕΥΣΗ ΚΑΥΣΙΜΟΥ ΜΠΟΡΕΙ ΝΑ
ΠΡΟΚΑΛΕΣΕΙ ΤΡΑΥΜΑΤΙΣΜΟ
Στο πίσω κάθισμα

A
Σπρώξτε την πλάτη του καθίσματος πριν την
διπλώσετε
B
ΤΡΑΒΗΞΤΕ ΓΙΑ ΝΑ ΑΝΟΙΞΕΙ
C
ΤΡΑΒΗΞΤΕ ΤΟΝ ΜΟΧΛΟ 1 ΓΙΑ ΝΑ ΔΙΠΛΩΣΕΤΕ
ΤΡΑΒΗΞΤΕ ΤΟΝ ΜΟΧΛΟ 2 ΓΙΑ ΝΑ ΔΙΠΛΩΣΕΤΕ
ΠΡΟΣ ΤΑ ΚΑΤΩ


D
ΜΗΝ ΤΑΞΙΔΕΥΕΤΕ ΠΙΣΩ ΑΠΟ ΔΙΠΛΩΜΕΝΟ
ΚΑΘΙΣΜΑ Ή ΜΕ ΑΠΟΣΚΕΥΕΣ ΣΤΗΝ ΠΡΩΤΗ ΣΕΙΡΑ
E
ΤΡΑΒΗΞΤΕ ΓΙΑ ΝΑ ΔΙΠΛΩΣΕΤΕ

145
Ειδικά χαρακτηριστικά
10Μεγάλη καμπίνα
Η μεγάλη καμπίνα, διαθέσιμη στις εκδόσεις βαν, αποτελείται από ένα
ενιαίο κάθισμα, ζώνες ασφαλείας,
μια θήκη μικροαντικειμένων και
πλαϊνά παράθυρα.
Χωρίζεται από το χώρο φόρτωσης με ένα
διαχωριστικό υψηλής αντοχής που προσφέρει άνεση
και ασφάλεια.
Πίσω ενιαίο κάθισμα

Το εργονομικό αυτό ενιαίο κάθισμα διαθέτει 4 θέσεις.
Αποθηκευτικός χώρος

Κάτω από το ενιαίο κάθισμα υπάρχει αποθηκευτικός
χώρος.
Από την καμπίνα, γείρετε την έδρα του καθίσματος
προς τα εμπρός για να αποκτήσετε πρόσβαση σ'
αυτόν.
Μην γείρετε την έδρα του ενιαίου καθίσματος
προς τα εμπρός κατά τη μεταφορά.
Μην κρεμάτε τίποτα στον σκελετό στήριξης της
καμπίνας.
Μην υπερβαίνετε τον αριθμό επιβατών που
αναγράφεται στην άδεια κυκλοφορίας.
Στο πίσω μέρος, ο χώρος φόρτωσης
προορίζεται μόνο για τη μεταφορά
εμπορευμάτων.
Σας συνιστούμε να τοποθετείτε τα εμπορεύματα ή
τα βαριά αντικείμενα όσο το δυνατόν πιο μπροστά
στο χώρο φόρτωσης (προς την καμπίνα) και να τα
στερεώνετε με τους ιμάντες χρησιμοποιώντας τους
κρίκους πρόσδεσης του πατώματος.
Παιδικά καθίσματα
Μην τοποθετείτε παιδικά καθίσματα,
μπούστερ, πορτ-μπεμπέ ή καλαθάκια για
μωρά στις πίσω θέσεις της καμπίνας.
Καμπίνα σασί/Καμπίνα
καρότσας
Οι εκδόσεις καμπίνας σασί και καμπίνας καρότσας διαθέτουν
καμπίνα, σταθερή καρότσα και
συγκεκριμένα πίσω φώτα.
Οι εκδόσεις αυτές είναι επίσης διαθέσιμες με άλλον
εξοπλισμό:
– μια διπλή κ αμπίνα,– ένα ανατρεπόμενο φορ τηγό.

146
Ειδικά χαρακτηριστικά
Διαστάσεις καμπίνας-σασί



Οι τιμές διαστάσεων παρέχονται σε χιλιοστά. L1L2L2S L3L4
L Συνολικό μήκος 4.9085.3585.7085.9436.308
Για περισσότερες πληροφορίες σχετικά με
όλον τον εξοπλισμό, ανατρέξτε στη σχετική
ενότητα.
Αντικατάσταση λαμπτήρα
Για περισσότερες πληροφορίες σχετικά με
τους Τύπους λαμπτήρων , ανατρέξτε στην
αντίστοιχη ενότητα.
Πίσω φώτα

1. Φλας
Τύπος Β, PY21W - 21W
2. Φώτα φρένων
Τύπος Β, P21W - 21W
3. Φώτα θέσης (μικρά)
Τύπος A, W5W - 5W
4. Φώτα όπισθεν
Τύπος A, W16W - 16W
5. Φώτα ομίχλης
Τύπος A, W16W - 16W
► Εντοπίστε τον ελαττωματικό λαμπτήρα.

► Αφαιρέστε τις τέσσερις βίδες στερέωσης από τη μονάδα φακού.► Τραβήξτε τη μονάδα φακ ού προς το μέρος σας.► Αλλάξτε το λαμπτήρα.Εκτελέστε τις εργασίες με την αντίστροφη σειρά για να
επιστρέψετε κάθε λαμπτήρα στη θέση του.

147
Ειδικά χαρακτηριστικά
10Διαστάσεις καμπίνας-σασί


Οι τιμές διαστάσεων παρέχονται σε χιλιοστά.
L1L2L2S L3L4
L Συνολικό μήκος 4.9085.3585.7085.9436.308

148
Ειδικά χαρακτηριστικά
Διαστάσεις καμπίνας-πλατφόρμας



Οι τιμές διαστάσεων παρέχονται σε χιλιοστά. L1L2L2SL3L4
L Συνολικό μήκος 5.2935.7436.0936.3286.693
L1L2L2S L3L4
A Μεταξόνιο 3.0003.4503.8004.0354.035
B Εμπρός πρόβολος 948
C Πίσω πρόβολος 9601.325
D Πλάτος (με/χωρίς καθρέπτες) 2.508/2.050
- Πλάτος αμαξώματος 2.207
- Μέγιστο πλάτος αμαξώματος 2.350
E Πλάτος εμπρός μετατρόχιου 1.810
- Πλάτος πίσω μετατρόχιου 1.790
- Αυξημένο πλάτος πίσω μετατρόχιου 1.980
F Συνολικό ύψος 2.254
- Μέγιστο ύψος αμαξώματος 3.500
