PEUGEOT BOXER 2021 Instrukcja obsługi (in Polish)

9
Przyrządy pokładowe
1

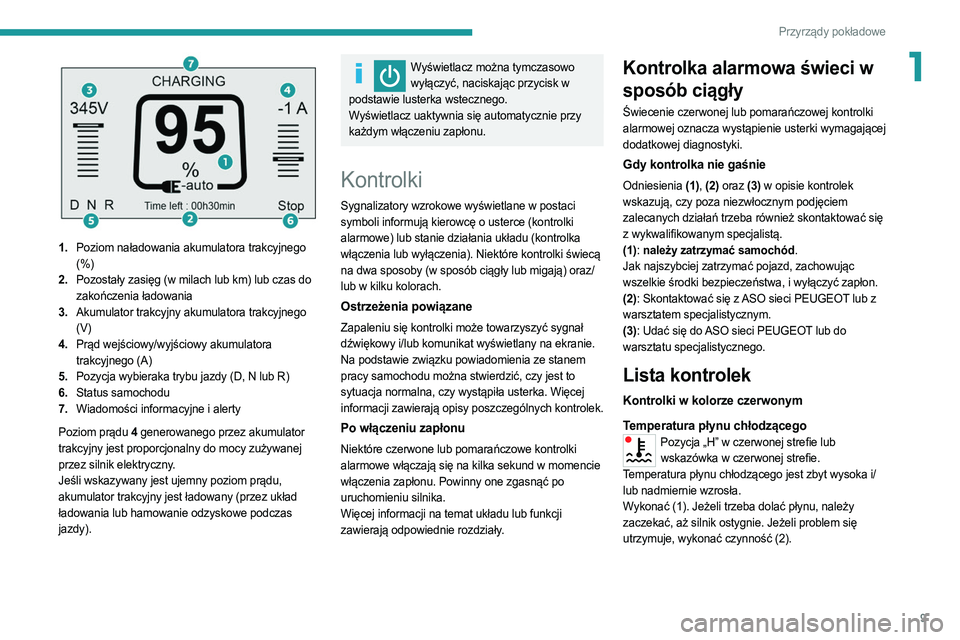

1.Poziom naładowania akumulatora trakcyjnego
(%)
2. Pozostały zasięg (w milach lub km) lub czas do
zakończenia ładowania
3. Akumulator trakcyjny akumulatora trakcyjnego
(V)
4. Prąd wejściowy/wyjściowy akumulatora
trakcyjnego (A)
5. Pozycja wybieraka trybu jazdy (D, N lub R)
6. Status samochodu
7. Wiadomości informacyjne i alerty
Poziom prądu 4 generowanego przez akumulator
trakcyjny jest proporcjonalny do mocy zużywanej
przez silnik elektryczny.
Jeśli wskazywany jest ujemny poziom prądu,
akumulator trakcyjny jest ładowany (przez układ
ładowania lub hamowanie odzyskowe podczas
jazdy).
Wyświetlacz można tymczasowo wyłączyć, naciskając przycisk w
podstawie lusterka wstecznego.
Wyświetlacz uaktywnia się automatycznie przy
każdym włączeniu zapłonu.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki świecą
na dwa sposoby (w sposób ciągły lub migają) oraz/
lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to
sytuacja normalna, czy wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w momencie
włączenia zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Kontrolka alarmowa świeci w
sposób ciągły
Świecenie czerwonej lub pomarańczowej kontrolki
alarmowej oznacza wystąpienie usterki wymagającej
dodatkowej diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolek
wskazują, czy poza niezwłocznym podjęciem
zalecanych działań trzeba również skontaktować się
z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
(3): Udać się do ASO sieci PEUGEOT lub do
warsztatu specjalistycznego.
Lista kontrolek
Kontrolki w kolorze czerwonym
Temperatura płynu chłodzącego
Pozycja „H” w czerwonej strefie lub wskazówka w czerwonej strefie.
Temperatura płynu chłodzącego jest zbyt wysoka i/
lub nadmiernie wzrosła.
Wykonać (1). Jeżeli trzeba dolać płynu, należy
zaczekać, aż silnik ostygnie. Jeżeli problem się
utrzymuje, wykonać czynność (2).

10
Przyrządy pokładowe

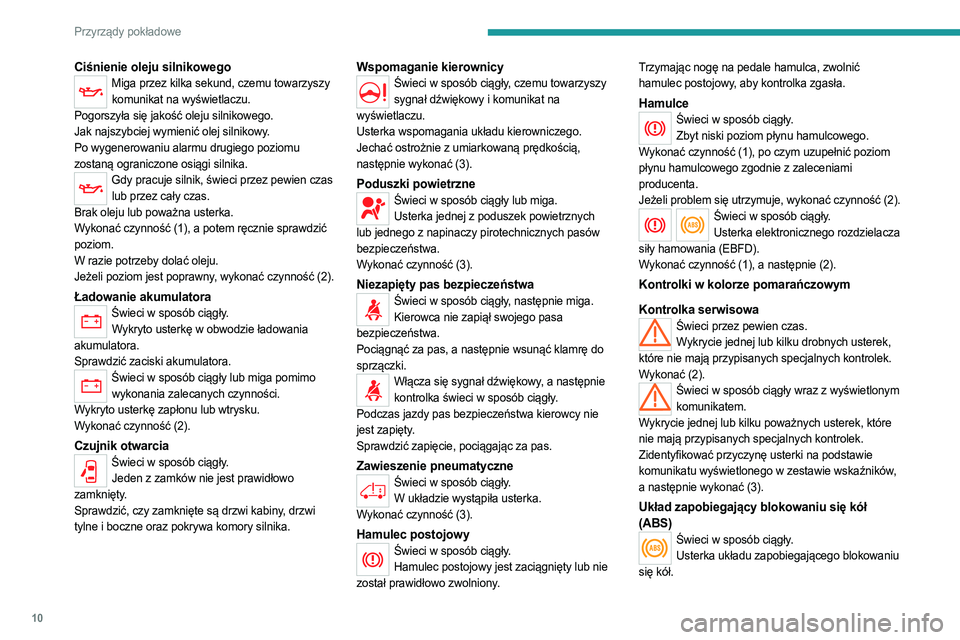

Ciśnienie oleju silnikowegoMiga przez kilka sekund, czemu towarzyszy komunikat na wyświetlaczu.
Pogorszyła się jakość oleju silnikowego.
Jak najszybciej wymienić olej silnikowy.
Po wygenerowaniu alarmu drugiego poziomu
zostaną ograniczone osiągi silnika.
Gdy pracuje silnik, świeci przez pewien czas lub przez cały czas.
Brak oleju lub poważna usterka.
Wykonać czynność (1), a potem ręcznie sprawdzić
poziom.
W razie potrzeby dolać oleju.
Jeżeli poziom jest poprawny, wykonać czynność (2).
Ładowanie akumulatoraŚwieci w sposób ciągły. Wykryto usterkę w obwodzie ładowania
akumulatora.
Sprawdzić zaciski akumulatora.
Świeci w sposób ciągły lub miga pomimo wykonania zalecanych czynności.
Wykryto usterkę zapłonu lub wtrysku.
Wykonać czynność (2).
Czujnik otwarciaŚwieci w sposób ciągły. Jeden z zamków nie jest prawidłowo
zamknięty.
Sprawdzić, czy zamknięte są drzwi kabiny, drzwi
tylne i boczne oraz pokrywa komory silnika.
Wspomaganie kierownicyŚwieci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy i komunikat na
wyświetlaczu.
Usterka wspomagania układu kierowniczego.
Jechać ostrożnie z umiarkowaną prędkością,
następnie wykonać (3).
Poduszki powietrzneŚwieci w sposób ciągły lub miga. Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Niezapięty pas bezpieczeństwaŚwieci w sposób ciągły, następnie miga. Kierowca nie zapiął swojego pasa
bezpieczeństwa.
Pociągnąć za pas, a następnie wsunąć klamrę do
sprzączki.
Włącza się sygnał dźwiękowy, a następnie kontrolka świeci w sposób ciągły.
Podczas jazdy pas bezpieczeństwa kierowcy nie
jest zapięty.
Sprawdzić zapięcie, pociągając za pas.
Zawieszenie pneumatyczneŚwieci w sposób ciągły. W układzie wystąpiła usterka.
Wykonać czynność (3).
Hamulec postojowyŚwieci w sposób ciągły. Hamulec postojowy jest zaciągnięty lub nie
został prawidłowo zwolniony. Trzymając nogę na pedale hamulca, zwolnić
hamulec postojowy, aby kontrolka zgasła.
HamulceŚwieci w sposób ciągły.
Zbyt niski poziom płynu hamulcowego.
Wykonać czynność (1), po czym uzupełnić poziom
płynu hamulcowego zgodnie z zaleceniami
producenta.
Jeżeli problem się utrzymuje, wykonać czynność (2).
Świeci w sposób ciągły. Usterka elektronicznego rozdzielacza
siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Kontrolki w kolorze pomarańczowym
Kontrolka serwisowa
Świeci przez pewien czas. Wykrycie jednej lub kilku drobnych usterek,
które nie mają przypisanych specjalnych kontrolek.
Wykonać (2).
Świeci w sposób ciągły wraz z wyświetlonym komunikatem.
Wykrycie jednej lub kilku poważnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników,
a następnie wykonać (3).
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły. Usterka układu zapobiegającego blokowaniu
się kół.

11
Przyrządy pokładowe

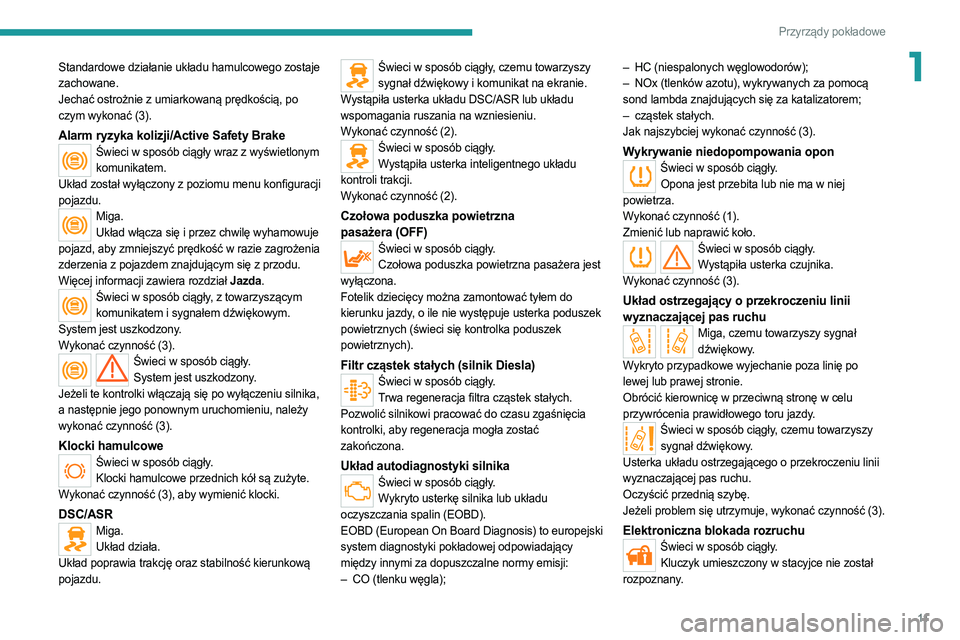

1Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Alarm ryzyka kolizji/Active Safety BrakeŚwieci w sposób ciągły wraz z wyświetlonym komunikatem.
Układ został wyłączony z poziomu menu konfiguracji
pojazdu.
Miga. Układ włącza się i przez chwilę wyhamowuje
pojazd, aby zmniejszyć prędkość w razie zagrożenia
zderzenia z pojazdem znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły. System jest uszkodzony.
Jeżeli te kontrolki włączają się po wyłączeniu silnika,
a następnie jego ponownym uruchomieniu, należy
wykonać czynność (3).
Klocki hamulcoweŚwieci w sposób ciągły. Klocki hamulcowe przednich kół są zużyte.
Wykonać czynność (3), aby wymienić klocki.
DSC/ASRMiga. Układ działa.
Układ poprawia trakcję oraz stabilność kierunkową
pojazdu.
Świeci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy i komunikat na ekranie.
Wystąpiła usterka układu DSC/ASR lub układu
wspomagania ruszania na wzniesieniu.
Wykonać czynność (2).
Świeci w sposób ciągły. Wystąpiła usterka inteligentnego układu
kontroli trakcji.
Wykonać czynność (2).
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera jest
wyłączona.
Fotelik dziecięcy można zamontować tyłem do
kierunku jazdy, o ile nie występuje usterka poduszek
powietrznych (świeci się kontrolka poduszek
powietrznych).
Filtr cząstek stałych (silnik Diesla)Świeci w sposób ciągły. Trwa regeneracja filtra cząstek stałych.
Pozwolić silnikowi pracować do czasu zgaśnięcia
kontrolki, aby regeneracja mogła zostać
zakończona.
Układ autodiagnostyki silnikaŚwieci w sposób ciągły. Wykryto usterkę silnika lub układu
oczyszczania spalin (EOBD).
EOBD (European On Board Diagnosis) to europejski
system diagnostyki pokładowej odpowiadający
między innymi za dopuszczalne normy emisji:
–

CO (tlenku węgla); –


HC (niespalonych węglowodorów);
–

NOx (tlenków azotu), wykrywanych za pomocą

sond lambda znajdujących się za katalizatorem;
–
cząstek stałych.
Jak najszybciej wykonać czynność (3).
Wykrywanie niedopompowania oponŚwieci w sposób ciągły. Opona jest przebita lub nie ma w niej
powietrza.
Wykonać czynność (1).
Zmienić lub naprawić koło.
Świeci w sposób ciągły. Wystąpiła usterka czujnika.
Wykonać czynność (3).
Układ ostrzegający o przekroczeniu linii
wyznaczającej pas ruchu
Miga, czemu towarzyszy sygnał dźwiękowy.
Wykryto przypadkowe wyjechanie poza linię po
lewej lub prawej stronie.
Obrócić kierownicę w przeciwną stronę w celu
przywrócenia prawidłowego toru jazdy.
Świeci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy.
Usterka układu ostrzegającego o przekroczeniu linii
wyznaczającej pas ruchu.
Oczyścić przednią szybę.
Jeżeli problem się utrzymuje, wykonać czynność (3).
Elektroniczna blokada rozruchuŚwieci w sposób ciągły. Kluczyk umieszczony w stacyjce nie został
rozpoznany.

12
Przyrządy pokładowe

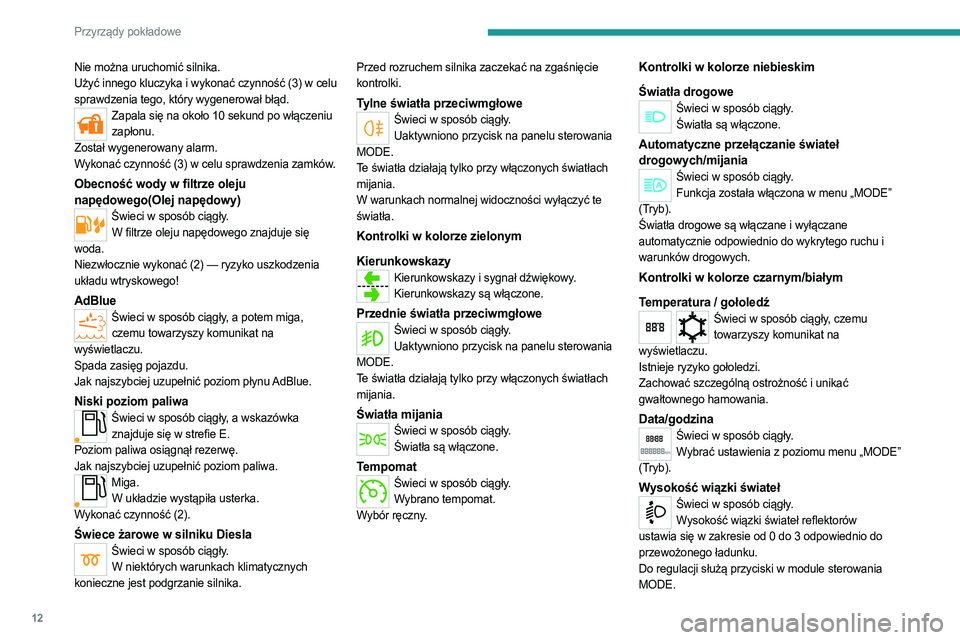

Nie można uruchomić silnika.
Użyć innego kluczyka i wykonać czynność (3) w celu
sprawdzenia tego, który wygenerował błąd.
Zapala się na około 10 sekund po włączeniu
zapłonu.
Został wygenerowany alarm.
W
ykonać czynność (3) w celu sprawdzenia zamków.
Obecność wody w filtrze oleju
napędowego(Olej napędowy)
Świeci w sposób ciągły. W filtrze oleju napędowego znajduje się
woda.
Niezwłocznie wykonać (2) — ryzyko uszkodzenia
układu wtryskowego!
AdBlueŚwieci w sposób ciągły, a potem miga, czemu towarzyszy komunikat na
wyświetlaczu.
Spada zasięg pojazdu.
Jak najszybciej uzupełnić poziom płynu AdBlue.
Niski poziom paliwaŚwieci w sposób ciągły, a wskazówka znajduje się w strefie E.
Poziom paliwa osiągnął rezerwę.
Jak najszybciej uzupełnić poziom paliwa.
Miga. W układzie wystąpiła usterka.
Wykonać czynność (2).
Świece żarowe w silniku DieslaŚwieci w sposób ciągły. W niektórych warunkach klimatycznych
konieczne jest podgrzanie silnika. Przed rozruchem silnika zaczekać na zgaśnięcie
kontrolki.
Tylne światła przeciwmgłoweŚwieci w sposób ciągły.
Uaktywniono przycisk na panelu sterowania
MODE.
Te światła działają tylko przy włączonych światłach
mijania.
W warunkach normalnej widoczności wyłączyć te
światła.
Kontrolki w kolorze zielonym
Kierunkowskazy
Kierunkowskazy i sygnał dźwiękowy. Kierunkowskazy są włączone.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.Uaktywniono przycisk na panelu sterowania
MODE.
Te światła działają tylko przy włączonych światłach
mijania.
Światła mijania
Świeci w sposób ciągły. Światła są włączone.
TempomatŚwieci w sposób ciągły.Wybrano tempomat.
Wybór ręczny.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły. Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.Funkcja została włączona w menu „MODE”
(Tryb).
Światła drogowe są włączane i wyłączane
automatycznie odpowiednio do wykrytego ruchu i
warunków drogowych.
Kontrolki w kolorze czarnym/białym
Temperatura / gołoledź
Świeci w sposób ciągły, czemu towarzyszy komunikat na
wyświetlaczu.
Istnieje ryzyko gołoledzi.
Zachować szczególną ostrożność i unikać
gwałtownego hamowania.
Data/godzina
Świeci w sposób ciągły. Wybrać ustawienia z poziomu menu „MODE”
(Tryb).
Wysokość wiązki światełŚwieci w sposób ciągły. Wysokość wiązki świateł reflektorów
ustawia się w zakresie od 0 do 3 odpowiednio do
przewożonego ładunku.
Do regulacji służą przyciski w module sterowania
MODE.

13
Przyrządy pokładowe

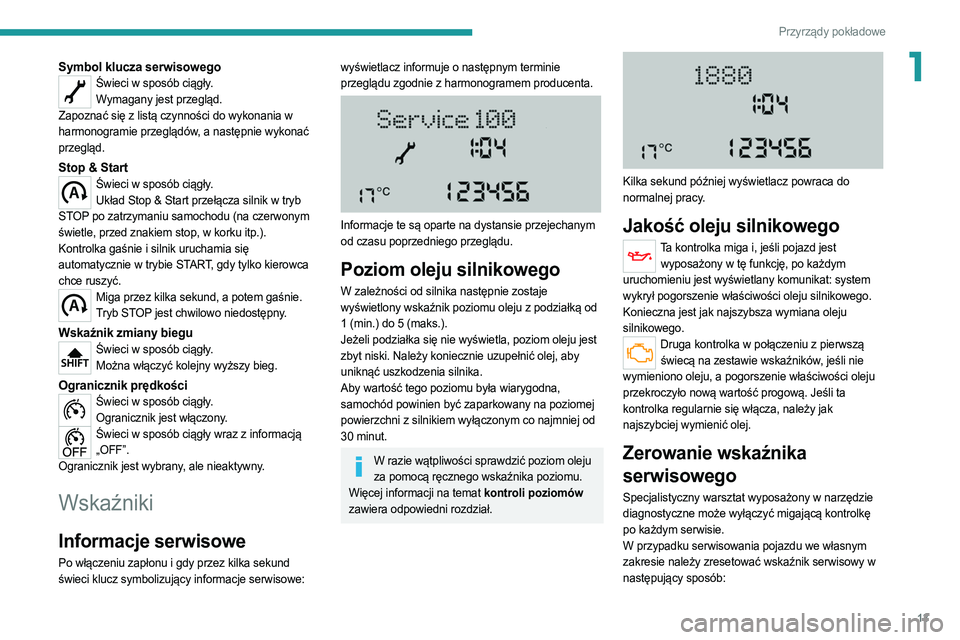

1Symbol klucza serwisowegoŚwieci w sposób ciągły.Wymagany jest przegląd.
Zapoznać się z listą czynności do wykonania w
harmonogramie przeglądów, a następnie wykonać
przegląd.
Stop & StartŚwieci w sposób ciągły. Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu samochodu (na czerwonym
świetle, przed znakiem stop, w korku itp.).
Kontrolka gaśnie i silnik uruchamia się
automatycznie w trybie START, gdy tylko kierowca
chce ruszyć.
Miga przez kilka sekund, a potem gaśnie. Tryb STOP jest chwilowo niedostępny.
Wskaźnik zmiany bieguŚwieci w sposób ciągły.Można włączyć kolejny wyższy bieg.
Ogranicznik prędkościŚwieci w sposób ciągły.Ogranicznik jest włączony.
Świeci w sposób ciągły wraz z informacją „OFF”.
Ogranicznik jest wybrany, ale nieaktywny.
Wskaźniki
Informacje serwisowe
Po włączeniu zapłonu i gdy przez kilka sekund
świeci klucz symbolizujący informacje serwisowe:
wyświetlacz informuje o następnym terminie
przeglądu zgodnie z harmonogramem producenta.


Informacje te są oparte na dystansie przejechanym
od czasu poprzedniego przeglądu.
Poziom oleju silnikowego
W zależności od silnika następnie zostaje
wyświetlony wskaźnik poziomu oleju z podziałką od
1 (min.) do 5 (maks.).
Jeżeli podziałka się nie wyświetla, poziom oleju jest
zbyt niski. Należy koniecznie uzupełnić olej, aby
uniknąć uszkodzenia silnika.
Aby wartość tego poziomu była wiarygodna,
samochód powinien być zaparkowany na poziomej
powierzchni z silnikiem wyłączonym co najmniej od
30 minut.
W razie wątpliwości sprawdzić poziom oleju
za pomocą ręcznego wskaźnika poziomu.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni rozdział.


Kilka sekund później wyświetlacz powraca do
normalnej pracy.
Jakość oleju silnikowego
Ta kontrolka miga i, jeśli pojazd jest wyposażony w tę funkcję, po każdym
uruchomieniu jest wyświetlany komunikat: system
wykrył pogorszenie właściwości oleju silnikowego.
Konieczna jest jak najszybsza wymiana oleju
silnikowego.
Druga kontrolka w połączeniu z pierwszą świecą na zestawie wskaźników, jeśli nie
wymieniono oleju, a pogorszenie właściwości oleju
przekroczyło nową wartość progową. Jeśli ta
kontrolka regularnie się włącza, należy jak
najszybciej wymienić olej.
Zerowanie wskaźnika
serwisowego
Specjalistyczny warsztat wyposażony w narzędzie
diagnostyczne może wyłączyć migającą kontrolkę
po każdym serwisie.
W przypadku serwisowania pojazdu we własnym
zakresie należy zresetować wskaźnik serwisowy w
następujący sposób:

14
Przyrządy pokładowe
► Włożyć kluczyk do stacyjki.
► Przestawić go do położenia MAR – ON.
►

Jednocześnie nacisnąć pedały hamulca oraz

przyspieszenia i przytrzymać je przez ponad 15
sekund.
Więcej informacji można znaleźć na liście kontrolnej harmonogramu przeglądów
producenta dostarczonego wraz z pojazdem.
Przypomnienie informacji o
przeglądzie
Aby przejść do wskazań serwisowych w dowolnym czasie, nacisnąć na krótko
przycisk MODE.
Użyć strzałek w górę/w dół, aby wyświetlać terminy
przeglądów i jakość oleju.
Ponowne naciśnięcie przycisku MODE umożliwi
powrót do różnych menu wyświetlacza.
Długie naciśnięcie powoduje powrót do głównego
ekranu.
Menu... Wybrać Funkcja
Kontrolka
serwisowa Service
(miles/
km before
service)
(Przegląd (km
do przeglądu)) Wyświetlenie
przebiegu w
kilometrach
do
następnego
przeglądu.
Oil change
(miles/km
before oil
change)
(Wymiana
oleju (km
do wymiany
oleju)) Wyświetlenie
przebiegu w
kilometrach
do następnej
wymiany
oleju.
Szczegółowe informacje na temat
konfiguracji pojazdu z użyciem przycisku
MODE zawiera odpowiedni punkt.
Wskaźnik temperatury płynu
chłodzącego


Jeśli wskaźnik mieści się między oznaczeniem
C (zimny) i H (gorący), oznacza to normalne
działanie.
W szczególnie trudnych warunkach eksploatacji lub
w klimacie gorącym wskazówka może zbliżyć się do
oznaczenia czerwonego.
Jeśli wskaźnik znajdzie się na czerwonym polu
lub jeśli zaświeci kontrolka:
►

natychmiast zatrzymać pojazd i wyłączyć zapłon.

Wentylator chłodzący może nadal działać przez
pewien czas, do około 10 minut.
►

poczekać na schłodzenie silnika w celu

sprawdzenia poziomu oleju i w razie potrzeby
uzupełnienia go.
W przypadku uzupełniania oleju
Zachować ostrożność: układ chłodzący jest pod
ciśnieniem!
Aby uniknąć ryzyka poparzeń, należy użyć nowej
szmatki i odkręcić korek o dwa obroty w celu
uwolnienia ciśnienia.
Gdy ciśnienie spadnie, sprawdzić poziom i zdjąć
korek w celu uzupełnienia oleju.
Jeśli wskaźnik pozostanie w czerwonym polu, skontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.
Sprawdzać regularnie poziom płynu chłodzącego.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni punkt.

15
Przyrządy pokładowe

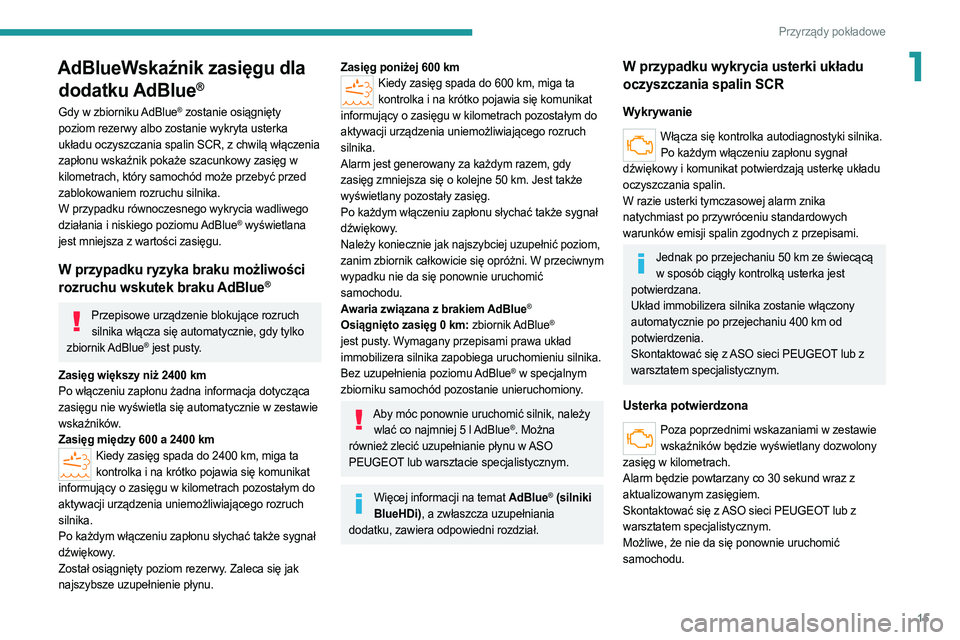

1AdBlueWskaźnik zasięgu dla dodatku AdBlue
®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezerwy albo zostanie wykryta usterka
układu oczyszczania spalin SCR, z chwilą włączenia
zapłonu wskaźnik pokaże szacunkowy zasięg w
kilometrach, który samochód może przebyć przed
zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia wadliwego
działania i niskiego poziomu AdBlue
® wyświetlana
jest mniejsza z wartości zasięgu.
W przypadku ryzyka braku możliwości
rozruchu wskutek braku AdBlue®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy tylko
zbiornik AdBlue
® jest pusty.
Zasięg większy niż 2400 km
Po włączeniu zapłonu żadna informacja dotycząca
zasięgu nie wyświetla się automatycznie w zestawie
wskaźników.
Zasięg między 600 a 2400 km
Kiedy zasięg spada do 2400 km, miga ta
kontrolka i na krótko pojawia się komunikat
informujący o zasięgu w kilometrach pozostałym do
aktywacji urządzenia uniemożliwiającego rozruch
silnika.
Po każdym włączeniu zapłonu słychać także sygnał
dźwiękowy.
Został osiągnięty poziom rezerwy. Zaleca się jak
najszybsze uzupełnienie płynu.
Zasięg poniżej 600 kmKiedy zasięg spada do 600 km, miga ta
kontrolka i na krótko pojawia się komunikat
informujący o zasięgu w kilometrach pozostałym do
aktywacji urządzenia uniemożliwiającego rozruch
silnika.
Alarm jest generowany za każdym razem, gdy
zasięg zmniejsza się o kolejne 50
km. Jest także
wyświetlany pozostały zasięg.
Po każdym włączeniu zapłonu słychać także sygnał
dźwiękowy.
Należy koniecznie jak najszybciej uzupełnić poziom,
zanim zbiornik całkowicie się opróżni. W przeciwnym
wypadku nie da się ponownie uruchomić
samochodu.
Awaria związana z brakiem AdBlue
®
Osiągnięto zasięg 0 km: zbiornik AdBlue®
jest pusty. Wymagany przepisami prawa układ
immobilizera silnika zapobiega uruchomieniu silnika.
Bez uzupełnienia poziomu AdBlue
® w specjalnym
zbiorniku samochód pozostanie unieruchomiony.
Aby móc ponownie uruchomić silnik, należy wlać co najmniej 5 l AdBlue®. Można
również zlecić uzupełnianie płynu w ASO
PEUGEOT lub warsztacie specjalistycznym.
Więcej informacji na temat AdBlue® (silniki
BlueHDi), a zwłaszcza uzupełniania
dodatku, zawiera odpowiedni rozdział.
W przypadku wykrycia usterki układu
oczyszczania spalin SCR
Wykrywanie
Włącza się kontrolka autodiagnostyki silnika. Po każdym włączeniu zapłonu sygnał
dźwiękowy i komunikat potwierdzają usterkę układu
oczyszczania spalin.
W razie usterki tymczasowej alarm znika
natychmiast po przywróceniu standardowych
warunków emisji spalin zgodnych z przepisami.
Jednak po przejechaniu 50 km ze świecącą w sposób ciągły kontrolką usterka jest
potwierdzana.
Układ immobilizera silnika zostanie włączony
automatycznie po przejechaniu 400 km od
potwierdzenia.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Usterka potwierdzona
Poza poprzednimi wskazaniami w zestawie wskaźników będzie wyświetlany dozwolony
zasięg w kilometrach.
Alarm będzie powtarzany co 30 sekund wraz z
aktualizowanym zasięgiem.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Możliwe, że nie da się ponownie uruchomić
samochodu.

16
Przyrządy pokładowe
Rozruch zabroniony, po 400 km.
Po każdej próbie uruchomienia silnika aktywowany jest alarm i wyświetlany jest
komunikat o zabronionym rozruchu.
W celu ponownego uruchomienia silnika:
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Konfiguracja pojazdu
(przycisk MODE)




Ten panel sterowania zapewnia dostęp do ekranów
menu pozwalających dostosować ustawienia
niektórych funkcji.




Odpowiednie informacje są pokazywane na
wyświetlaczu w zestawie wskaźników.
Dostępne są następujące języki: angielski, arabski,
francuski, hiszpański, holenderski, niemiecki, polski,
portugalski, portugalski brazylijski, rosyjski, turecki
i włoski.
W pojazdach z systemem audio są dostępne
wszystkie menu.
Jeśli samochód ma system audio i telematyki z
ekranem dotykowym, niektóre menu są dostępne
jedynie za pośrednictwem panelu sterowania
systemem audio.
Ze względów bezpieczeństwa niektóre menu są dostępne tylko przy wyłączonym
zapłonie.
Ten przycisk MODE służy do:
–

wyświetlania menu i podmenu,
–


zatwierdzania wyboru w obrębie menu,
–


zamykania menu.
Długie naciśnięcie powoduje powrót do głównego ekranu.
Ten przycisk służy do:
–

przechodzenia w górę menu,
–


zwiększania wartości.Ten przycisk służy do:
–

przechodzenia w dół menu,
–


zmniejszania wartości.

Menu

Nacisnąć Podmenu Nacisnąć WybraćZatwierdzenie
i zamknięcieFunkcja
1 Brightness
(Jasność)
Zwiększenie
wartościRegulacja jasności zestawu
wskaźników, a także
wskaźników i przełączników
(przy włączonych światłach
pozycyjnych).
Zmniejszenie
wartości

17
Przyrządy pokładowe
1
Menu

NacisnąćPodmenu Nacisnąć WybraćZatwierdzenie
i zamknięcieFunkcja

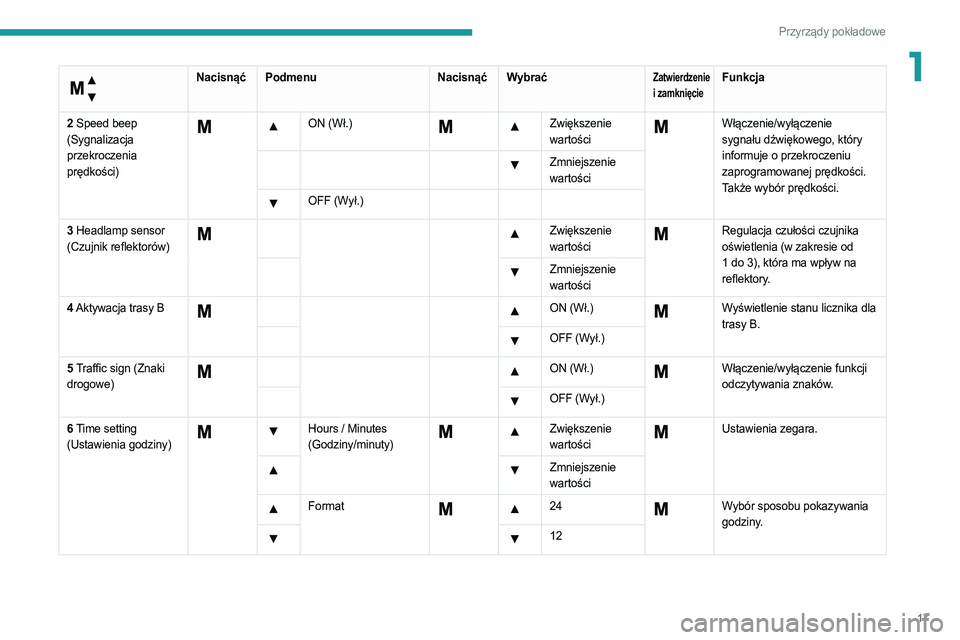

2 Speed beep
(Sygnalizacja
przekroczenia
prędkości)
ON (Wł.) Zwiększenie
wartości Włączenie/wyłączenie
sygnału dźwiękowego, który
informuje o przekroczeniu
zaprogramowanej prędkości.
Także wybór prędkości.
Zmniejszenie
wartości
OFF (Wył.)
3 Headlamp sensor
(Czujnik reflektorów)
Zwiększenie
wartości Regulacja czułości czujnika
oświetlenia (w zakresie od
1 do 3), która ma wpływ na
reflektory.
Zmniejszenie
wartości
4 Aktywacja trasy B
ON (Wł.) Wyświetlenie stanu licznika dla
trasy B.
OFF (Wył.)
5 Traffic sign (Znaki
drogowe)
ON (Wł.) Włączenie/wyłączenie funkcji
odczytywania znaków.
OFF (Wył.)
6 Time setting
(Ustawienia godziny)
Hours / Minutes
(Godziny/minuty) Zwiększenie
wartości Ustawienia zegara.
Zmniejszenie
wartości
Format 24Wybór sposobu pokazywania
godziny.
12

18
Przyrządy pokładowe

Menu

NacisnąćPodmenu Nacisnąć WybraćZatwierdzenie
i zamknięcieFunkcja

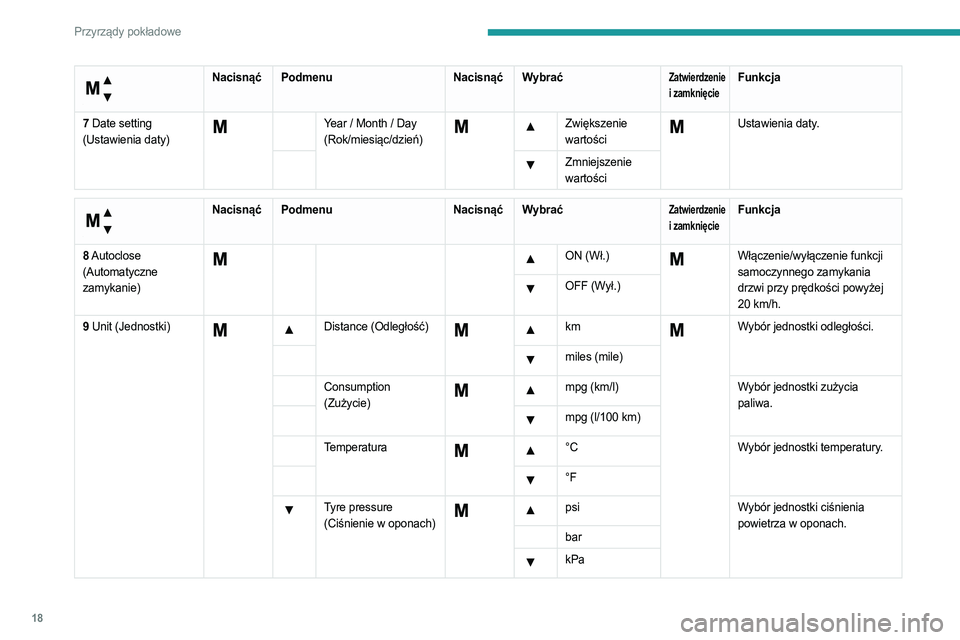

7 Date setting
(Ustawienia daty)
Year / Month / Day
(Rok/miesiąc/dzień) Zwiększenie
wartości Ustawienia daty.
Zmniejszenie
wartości

Menu…

Nacisnąć Podmenu Nacisnąć WybraćZatwierdzenie
i zamknięcieFunkcja
8 Autoclose
(Automatyczne
zamykanie)
ON (Wł.) Włączenie/wyłączenie funkcji
samoczynnego zamykania
drzwi przy prędkości powyżej
20
km/h.
OFF (Wył.)
9 Unit (Jednostki)
Distance (Odległość) km Wybór jednostki odległości.
miles (mile)
Consumption
(Zużycie)
mpg (km/l)
Wybór jednostki zużycia
paliwa.
mpg (l/100 km)
Temperatura
°C
Wybór jednostki temperatury.
°F
Tyre pressure
(Ciśnienie w oponach) psiWybór jednostki ciśnienia
powietrza w oponach.
bar
kPa
