PEUGEOT BOXER 2021 Kezelési útmutató (in Hungarian)

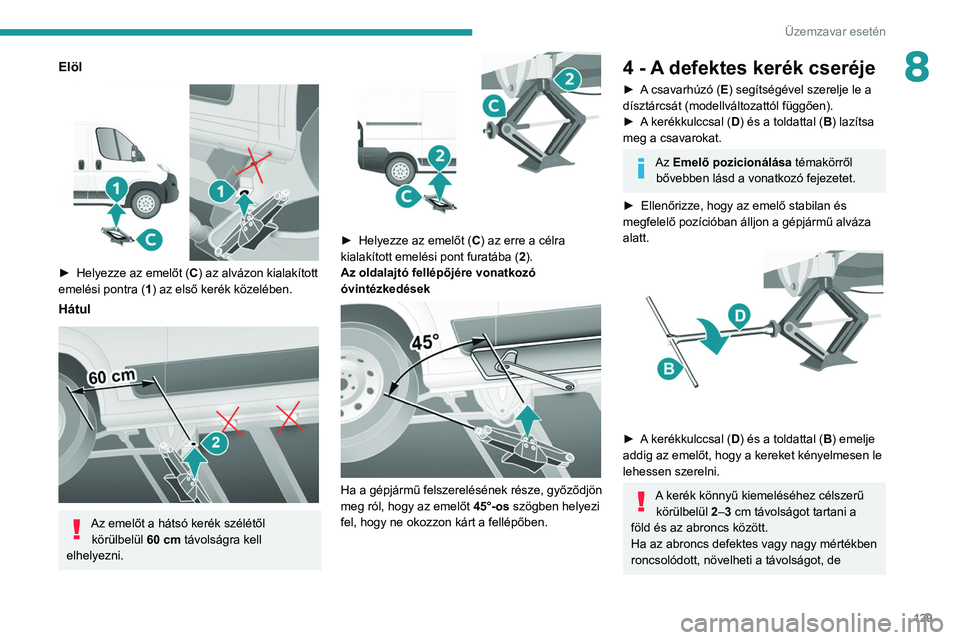

129
Üzemzavar esetén
8Elöl

► Helyezze az emelőt (C ) az alvázon kialakított
emelési pontra ( 1)
az első kerék közelében.
Hátul

Az emelőt a hátsó kerék szélétől körülbelül 60 cm
távolságra kell
elhelyezni.


► Helyezze az emelőt ( C ) az erre a célra
kialakított emelési pont furatába ( 2).
Az oldalajtó fellépőjére vonatkozó
óvintézkedések


Ha a gépjármű felszerelésének része, győződjön
meg ról, hogy az emelőt 45°-os szögben helyezi
fel, hogy ne okozzon kárt a fellépőben.
4 - A defektes kerék cseréje
► A csavarhúzó (E) segítségével szerelje le a
dísztárcsát (modellváltozattól függően).
►

A
kerékkulccsal (D) és a toldattal (B) lazítsa
meg a csavarokat.
Az Emelő pozicionálása témakörről
bővebben lásd a vonatkozó fejezetet.
►

Ellenőrizze, hogy az emelő stabilan és
megfelelő pozícióban álljon a gépjármű alváza
alatt.


► A kerékkulccsal (D) és a toldattal (B) emelje
addig az emelőt, hogy a kereket kényelmesen le
lehessen szerelni.
A kerék könnyű kiemeléséhez célszerű körülbelül 2–3
cm távolságot tartani a
föld és az abroncs között.
Ha az abroncs defektes vagy nagy mértékben
roncsolódott, növelheti a távolságot, de

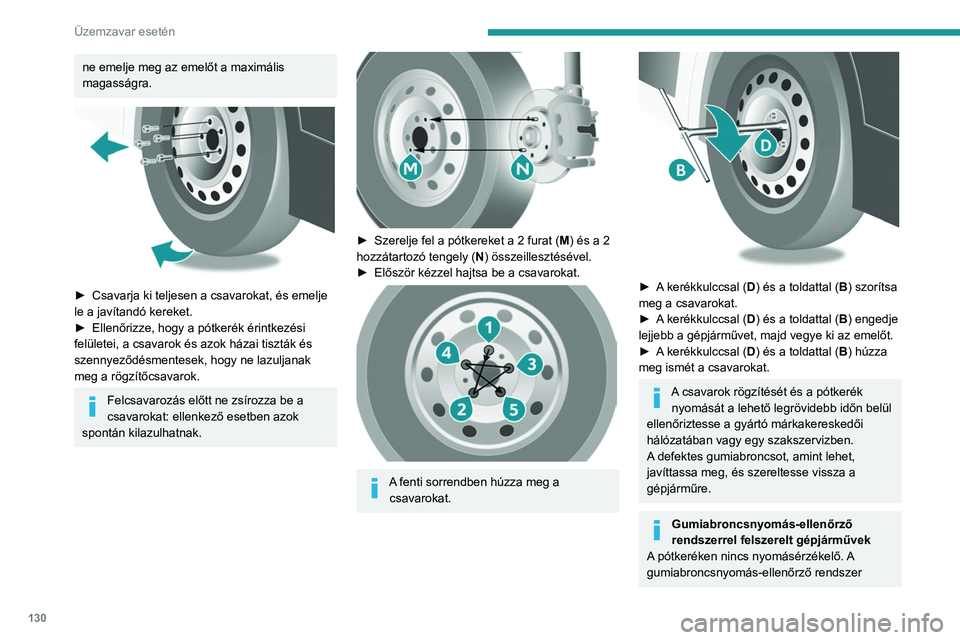

130
Üzemzavar esetén
ne emelje meg az emelőt a maximális
magasságra.


► Csavarja ki teljesen a csavarokat, és emelje
le a javítandó kereket.
►

Ellenőrizze, hogy a pótkerék érintkezési
felületei, a csavarok és azok házai tiszták és
szennyeződésmentesek, hogy ne lazuljanak
meg a rögzítőcsavarok.
Felcsavarozás előtt ne zsírozza be a
csavarokat: ellenkező esetben azok
spontán kilazulhatnak.


► Szerelje fel a pótkereket a 2 furat ( M ) és a 2
hozzátartozó tengely ( N) összeillesztésével.
►

Először kézzel hajtsa be a csavarokat.

A fenti sorrendben húzza meg a csavarokat.


► A kerékkulccsal (D) és a toldattal (B) szorítsa
meg a csavarokat.
►

A
kerékkulccsal (D) és a toldattal (B) engedje
lejjebb a gépjárművet, majd vegye ki az emelőt.
►

A
kerékkulccsal (D) és a toldattal (B) húzza
meg ismét a csavarokat.
A csavarok rögzítését és a pótkerék nyomását a lehető legrövidebb időn belül
ellenőriztesse a gyártó márkakereskedői
hálózatában vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és szereltesse vissza a
gépjárműre.
Gumiabroncsnyomás-ellenőrző
rendszerrel felszerelt gépjárművek
A pótkeréken nincs nyomásérzékelő. A
gumiabroncsnyomás-ellenőrző rendszer

131
Üzemzavar esetén
8ezen a keréken nem fog működni. A rendszer
riasztást küldhet.
Ellenőrizze az abroncsnyomást, majd indítsa
újra a rendszert.
A gumiabroncsnyomás-ellenőrző
rendszerről a megfelelő fejezetben olvashat
további tudnivalókat.
5 - A defektes kerék tárolása
A defektes kereket vagy a pótkereket vissza
kell szerelnie a helyére a csörlőrendszer
lezárásához.
Ellenőrizze, hogy a kerék biztonságosan
rögzítve van-e a helyén a padlólemez
alatt.
A nem megfelelő rögzítés veszélyezteti a
biztonságot.
►

Helyezze vissza a kereket a gépjármű hátsó
részébe.
Acélkerekek esetén:


► Akassza a keretet ( I) a külső részre.
► Csavarja be a kart ( H
) a keret és az
acélkerék rögzítéséhez.
Könnyűfém kerekek esetén:


► Igazítsa a keretet ( J) a nyeregre (I).
► Csavarja be a kart ( H
).
►

Csavarja be a három rögzítőcsavart
(K) a
nyergen
(I) a könnyűfém kerékre.


► Helyezze a kerékkulcs foglalatot ( A ),
kerékkulcsot (D) és kerékkulcs toldatot (B) a
rögzítőcsavarra.
►

Forgassa el az egységet az óramutató
járásával megegyező irányba, tekercselje fel
teljesen a kábelt, és emelje meg teljesen a
kereket a gépjármű alá.
►


Ellenőrizze, hogy a kerék laposan
illeszkedik-e a gépjármű padlólemezéhez,
valamint látható-e a csörlő ( G

) bevésése.
►

Rakja el a szerszámokat és a dísztárcsát
(modellváltozattól függően).
A gépjármű Azonosító elemeivel, azon belül is a nyomásértékeket feltüntető
címkévek kapcsolatos további információért
lásd az idevonatkozó fejezetet.

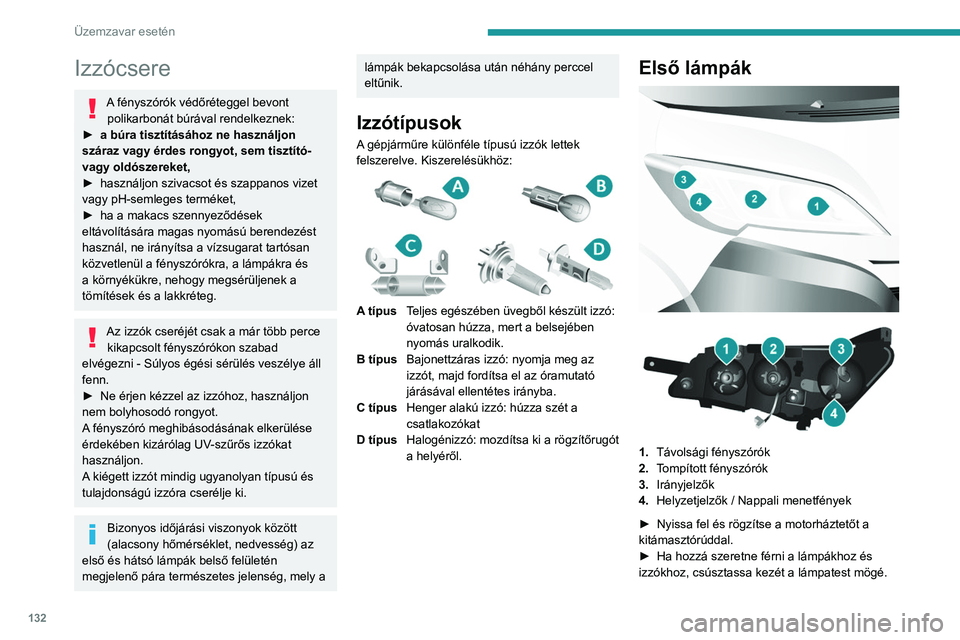

132
Üzemzavar esetén
Izzócsere
A fényszórók védőréteggel bevont polikarbonát búrával rendelkeznek:
►

a búra tisztításához ne használjon
száraz vagy érdes rongyot, sem tisztító-
vagy oldószereket,
►


használjon szivacsot és szappanos vizet
vagy pH-semleges terméket,
►


ha a makacs szennyeződések
eltávolítására magas nyomású berendezést
használ, ne irányítsa a vízsugarat tartósan
közvetlenül a fényszórókra, a lámpákra és
a környékükre, nehogy megsérüljenek a
tömítések és a lakkréteg.
Az izzók cseréjét csak a már több perce kikapcsolt fényszórókon szabad
elvégezni - Súlyos égési sérülés veszélye áll
fenn.
►

Ne érjen kézzel az izzóhoz, használjon
nem bolyhosodó rongyot.
A

fényszóró meghibásodásának elkerülése
érdekében kizárólag UV-szűrős izzókat
használjon.
A kiégett izzót mindig ugyanolyan típusú és
tulajdonságú izzóra cserélje ki.
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség, mely a
lámpák bekapcsolása után néhány perccel
eltűnik.
Izzótípusok
A gépjárműre különféle típusú izzók lettek
felszerelve. Kiszerelésükhöz:


A típus Teljes egészében üvegből készült izzó:
óvatosan húzza, mert a belsejében
nyomás uralkodik.
B típus Bajonettzáras izzó: nyomja meg az
izzót, majd fordítsa el az óramutató
járásával ellentétes irányba.
C típus Henger alakú izzó: húzza szét a
csatlakozókat
D típus Halogénizzó: mozdítsa ki a rögzítőrugót
a helyéről.
Első lámpák



1. Távolsági fényszórók
2. Tompított fényszórók
3. Irányjelzők
4. Helyzetjelzők / Nappali menetfények
►

Nyissa fel és rögzítse a motorháztetőt a
kitámasztórúddal.
►


Ha hozzá szeretne férni a lámpákhoz és
izzókhoz, csúsztassa kezét a lámpatest mögé.

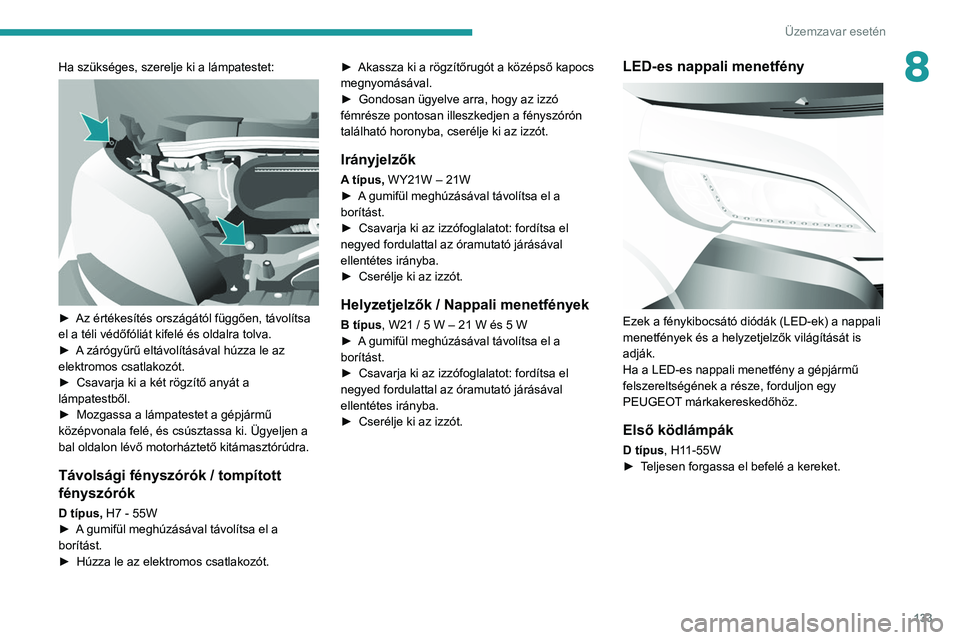

133
Üzemzavar esetén
8Ha szükséges, szerelje ki a lámpatestet:

► Az értékesítés országától függően, távolítsa
el a téli védőfóliát kifelé és oldalra tolva.
►

A
zárógyűrű eltávolításával húzza le az
elektromos csatlakozót.
►

Csavarja ki a két rögzítő anyát a
lámpatestből.
►


Mozgassa a lámpatestet a gépjármű
középvonala felé, és csúsztassa ki. Ügyeljen a
bal oldalon lévő motorháztető kitámasztórúdra.
Távolsági fényszórók / tompított
fényszórók
D típus, H7 - 55W
► A gumifül meghúzásával távolítsa el a
borítást.
►

Húzza le az elektromos csatlakozót. ►


Akassza ki a rögzítőrugót a középső kapocs
megnyomásával.
►

Gondosan ügyelve arra, hogy az izzó
fémrésze pontosan illeszkedjen a fényszórón
található horonyba, cserélje ki az izzót.
Irányjelzők
A típus, WY21W – 21W
► A gumifül meghúzásával távolítsa el a
borítást.
►

Csavarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
►


Cserélje ki az izzót.
Helyzetjelzők / Nappali menetfények
B típus, W21 / 5 W – 21 W és 5 W
► A gumifül meghúzásával távolítsa el a
borítást.
►

Csavarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
►


Cserélje ki az izzót.
LED-es nappali menetfény

Ezek a fénykibocsátó diódák (LED-ek) a nappali
menetfények és a helyzetjelzők világítását is
adják.
Ha a LED-es nappali menetfény a gépjármű
felszereltségének a része, forduljon egy
PEUGEOT márkakereskedőhöz.
Első ködlámpák
D típus, H11-55W
► T eljesen forgassa el befelé a kereket.

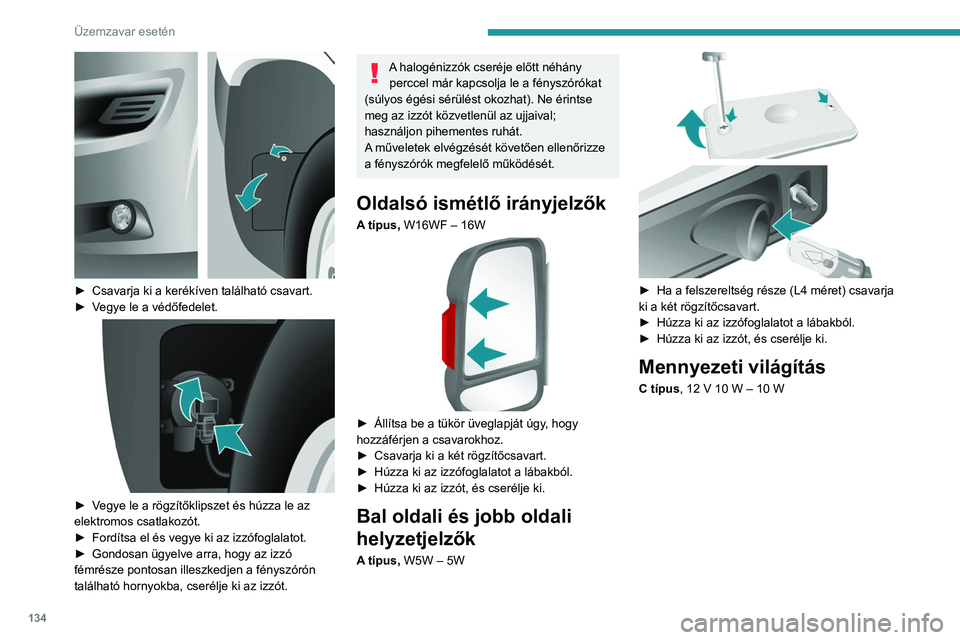

134
Üzemzavar esetén

► Csavarja ki a kerékíven található csavart.
► V egye le a védőfedelet.


► Vegye le a rögzítőklipszet és húzza le az
elektromos csatlakozót.
►

Fordítsa el és vegye ki az izzófoglalatot.
►


Gondosan ügyelve arra, hogy az izzó
fémrésze pontosan illeszkedjen a fényszórón
található hornyokba, cserélje ki az izzót.
A halogénizzók cseréje előtt néhány perccel már kapcsolja le a fényszórókat
(súlyos égési sérülést okozhat). Ne érintse
meg az izzót közvetlenül az ujjaival;
használjon pihementes ruhát.
A műveletek elvégzését követően ellenőrizze
a fényszórók megfelelő működését.
Oldalsó ismétlő irányjelzők
A típus, W16WF – 16W

► Állítsa be a tükör üveglapját úgy , hogy
hozzáférjen a csavarokhoz.
►

Csavarja ki a két rögzítőcsavart.
►


Húzza ki az izzófoglalatot a lábakból.
►


Húzza ki az izzót, és cserélje ki.
Bal oldali és jobb oldali
helyzetjelzők
A típus, W5W – 5W

► Ha a felszereltség része (L4 méret) csavarja
ki a két rögzítőcsavart.
►

Húzza ki az izzófoglalatot a lábakból.
►


Húzza ki az izzót, és cserélje ki.
Mennyezeti világítás
C típus, 12 V 10 W – 10 W

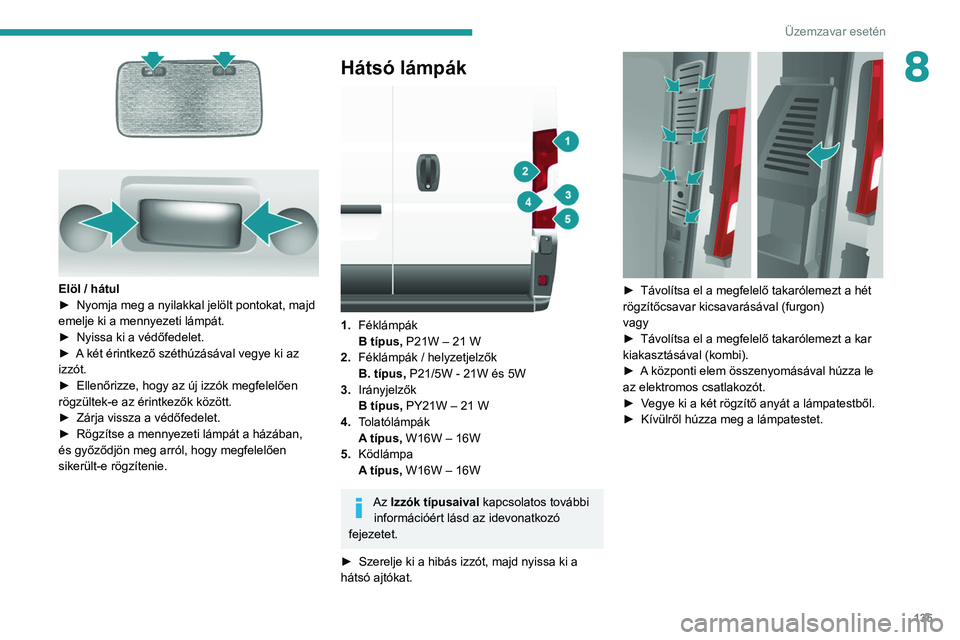

135
Üzemzavar esetén
8

Elöl / hátul
► Nyomja meg a nyilakkal jelölt pontokat, majd
emelje ki a mennyezeti lámpát.
►

Nyissa ki a védőfedelet.
►


A
két érintkező széthúzásával vegye ki az
izzót.
►

Ellenőrizze, hogy az új izzók megfelelően
rögzültek-e az érintkezők között.
►


Zárja vissza a védőfedelet.
►


Rögzítse a mennyezeti lámpát a házában,
és győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.
Hátsó lámpák

1. Féklámpák
B típus, P21W – 21 W
2. Féklámpák / helyzetjelzők
B. típus, P21/5W - 21W és 5W
3. Irányjelzők
B típus, PY21W – 21 W
4. Tolatólámpák
A típus, W16W – 16W
5. Ködlámpa
A típus, W16W – 16W
Az Izzók típusaival kapcsolatos további
információért lásd az idevonatkozó
fejezetet.
►

Szerelje ki a hibás izzót, majd nyissa ki a
hátsó ajtókat.


► Távolítsa el a megfelelő takarólemezt a hét
rögzítőcsavar kicsavarásával (furgon)
vagy
►

Távolítsa el a megfelelő takarólemezt a kar
kiakasztásával (kombi).
►


A
központi elem összenyomásával húzza le
az elektromos csatlakozót.
►

V
egye ki a két rögzítő anyát a lámpatestből.
►

Kívülről húzza meg a lámpatestet.

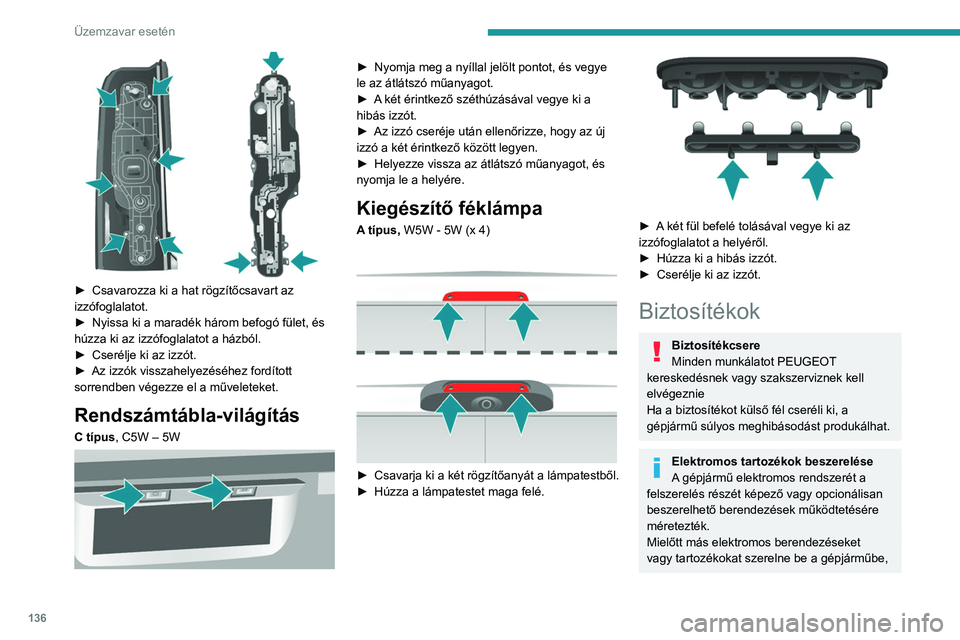

136
Üzemzavar esetén

► Csavarozza ki a hat rögzítőcsavart az
izzófoglalatot.
►

Nyissa ki a maradék három befogó fület, és
húzza ki az izzófoglalatot a házból.
►


Cserélje ki az izzót.
►


Az izzók visszahelyezéséhez fordított
sorrendben végezze el a műveleteket.
Rendszámtábla-világítás
C típus, C5W – 5W

► Nyomja meg a nyíllal jelölt pontot, és vegye
le az átlátszó műanyagot.
►

A
két érintkező széthúzásával vegye ki a
hibás izzót.
►

Az izzó cseréje után ellenőrizze, hogy az új
izzó a két érintkező között legyen.
►


Helyezze vissza az átlátszó műanyagot, és
nyomja le a helyére.
Kiegészítő féklámpa
A típus, W5W - 5W (x 4)

► Csavarja ki a két rögzítőanyát a lámpatestből.
► Húzza a lámpatestet maga felé.

► A két fül befelé tolásával vegye ki az
izzófoglalatot a helyéről.
►

Húzza ki a hibás izzót.
►


Cserélje ki az izzót.
Biztosítékok
Biztosítékcsere
Minden munkálatot PEUGEOT
kereskedésnek vagy szakszerviznek kell
elvégeznie
Ha a biztosítékot külső fél cseréli ki, a
gépjármű súlyos meghibásodást produkálhat.
Elektromos tartozékok beszerelése
A gépjármű elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be a gépjárműbe,

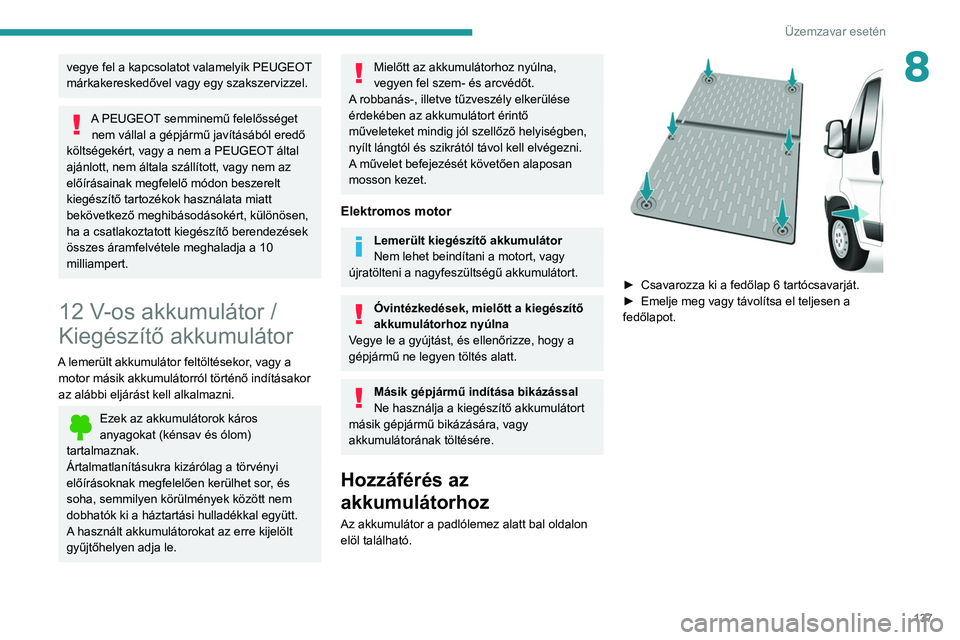

137
Üzemzavar esetén
8vegye fel a kapcsolatot valamelyik PEUGEOT
márkakereskedővel vagy egy szakszervizzel.
A PEUGEOT semminemű felelősséget nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a 10
milliampert.
12 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt akkumulátorokat az erre kijelölt
gyűjtőhelyen adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Elektromos motor
Lemerült kiegészítő akkumulátor
Nem lehet beindítani a motort, vagy
újratölteni a nagyfeszültségű akkumulátort.
Óvintézkedések, mielőtt a kiegészítő
akkumulátorhoz nyúlna
Vegye le a gyújtást, és ellenőrizze, hogy a
gépjármű ne legyen töltés alatt.
Másik gépjármű indítása bikázással
Ne használja a kiegészítő akkumulátort
másik gépjármű bikázására, vagy
akkumulátorának töltésére.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a padlólemez alatt bal oldalon
elöl található.


► Csavarozza ki a fedőlap 6 tartócsavarját.
► Emelje meg vagy távolítsa el teljesen a
fedőlapot.

138
Üzemzavar esetén
Az akkumulátor leválasztása

► Billentse az 1 -es kart lefelé a saruk
eltávolításához.
►

V
egye le a 2-es sarukat a negatív pólusról (-).
Mielőtt hozzákezdene az akkumulátor
leválasztásához, a gyújtás levételét
követően várjon körülbelül 6 percet.
Ne kösse le a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak. Ha ezen művelet
után is előfordulnak még kisebb problémák,
vegye fel a kapcsolatot valamelyik PEUGEOT
márkakereskedővel vagy egy szakszervizzel.
Ha a gépjárművet egy hónapnál
hosszabb ideig nem használja, tanácsos
az akkumulátor (-) pólusát lekötni.
Az akkumulátortöltési eljárás leírása csak
jelzésértékű.
Az akkumulátor huzamosabb ideig történő
kikötését követően az alábbi funkciók
újrainicializálása válhat szükségessé:
–

a kijelzőn látható paraméterek (dátum, idő,
nyelv

, távolság és hőmérséklet mértékegysége),
–

az audiorendszeren beállított rádióadók,
–


központi zár
.
Bizonyos beállítások törlődhetnek, ezek újbóli
elvégzése érdekében forduljon valamelyik
PEUGEOT márkakereskedőhöz.
Ha gépjárműve tachográffal vagy riasztóval van
felszerelve, a gépjármű 5 napnál hosszabb ideig
történő leállításakor ajánlott az akkumulátor
(-) pólusát (a padlólemez alatt, bal oldalon, a
kabinban) kikötni.
Indítás másik
akkumulátorról
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a másik
akkumulátor névleges feszültsége 12V, és
legalább a lemerült akkumulátoréval egyenlő
kapacitással rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön
(hangrendszerek, ablaktörlők, világítás stb.).
Győződjön meg arról, hogy az indítókábelek
elég távol vannak a motor mozgó
alkatrészeitől (ventilátor, ékszíj stb.).
Ne csatlakoztassa le a (+) pólust, amíg jár a
motor.
A motor másik akkumulátorról történő beindítását
a motortérben kell végrehajtani.
►

Nyissa fel a motorháztetőt.
