PEUGEOT BOXER 2021 Manuale duso (in Italian)

139
In caso di panne

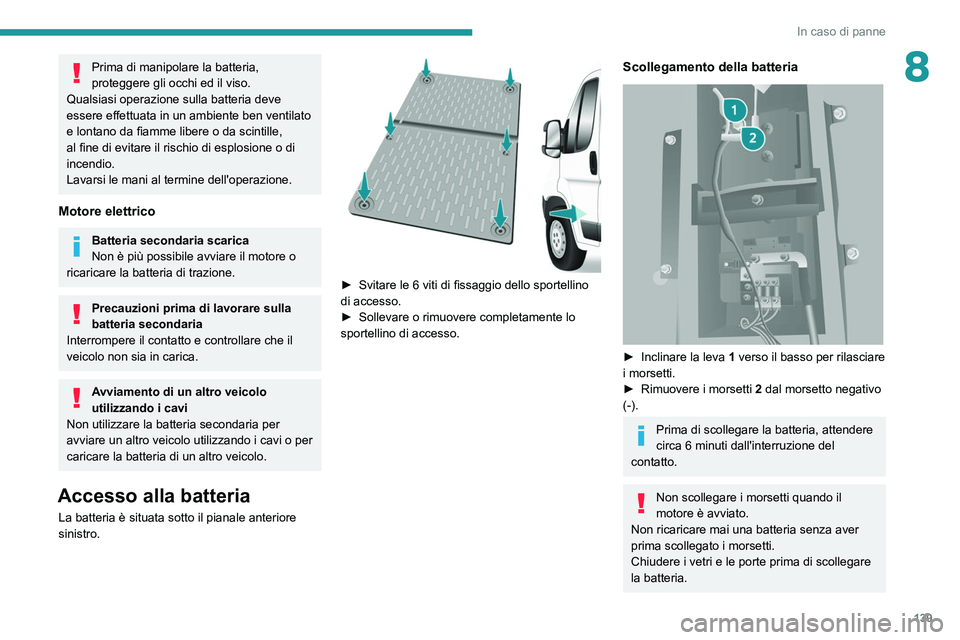

8Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Motore elettrico
Batteria secondaria scarica
Non è più possibile avviare il motore o
ricaricare la batteria di trazione.
Precauzioni prima di lavorare sulla
batteria secondaria
Interrompere il contatto e controllare che il
veicolo non sia in carica.
Avviamento di un altro veicolo
utilizzando i cavi
Non utilizzare la batteria secondaria per
avviare un altro veicolo utilizzando i cavi o per
caricare la batteria di un altro veicolo.
Accesso alla batteria
La batteria è situata sotto il pianale anteriore
sinistro.


► Svitare le 6 viti di fissaggio dello sportellino
di accesso.
►

Sollevare o rimuovere completamente lo
sportellino di accesso.
Scollegamento della batteria

► Inclinare la leva 1 verso il basso per rilasciare
i morsetti.
►

Rimuovere i morsetti

2
dal morsetto negativo
(-).
Prima di scollegare la batteria, attendere
circa 6 minuti dall'interruzione del
contatto.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare mai una batteria senza aver
prima scollegato i morsetti.
Chiudere i vetri e le porte prima di scollegare
la batteria.

140
In caso di panne

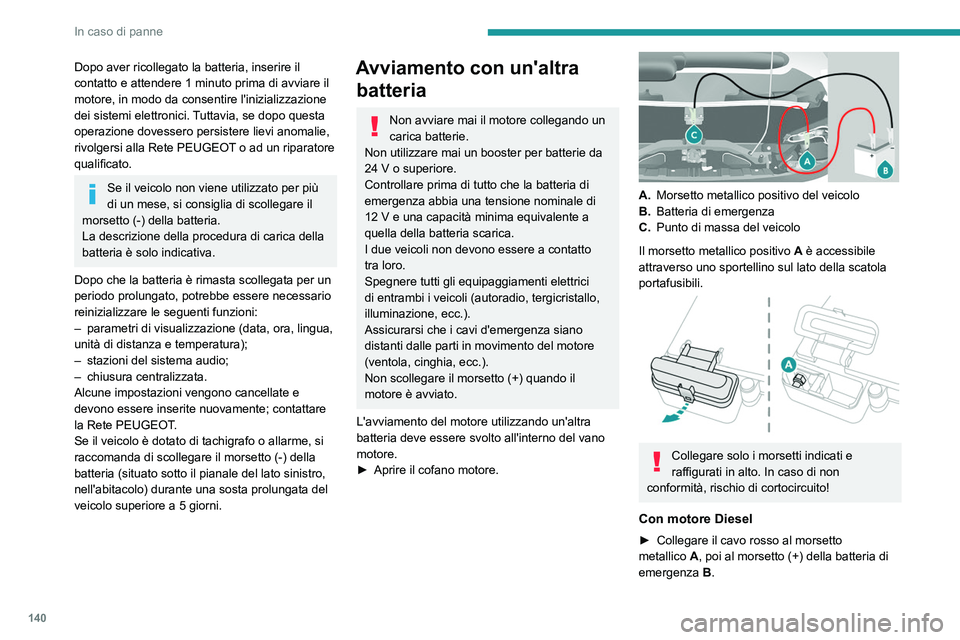

Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici. Tuttavia, se dopo questa
operazione dovessero persistere lievi anomalie,
rivolgersi alla Rete PEUGEOT o ad un riparatore
qualificato.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare il
morsetto (-) della batteria.
La descrizione della procedura di carica della
batteria è solo indicativa.
Dopo che la batteria è rimasta scollegata per un
periodo prolungato, potrebbe essere necessario
reinizializzare le seguenti funzioni:
–

parametri di visualizzazione (data, ora, lingua,
unità di distanza e temperatura);
–


stazioni del sistema audio;
–


chiusura centralizzata.
Alcune impostazioni vengono cancellate e
devono essere inserite nuovamente; contattare
la Rete PEUGEOT

.
Se il veicolo è dotato di tachigrafo o allarme,
si
raccomanda di scollegare il morsetto (-) della
batteria (situato sotto il pianale del lato sinistro,
nell'abitacolo) durante una sosta prolungata del
veicolo superiore a 5 giorni.
Avviamento con un'altra batteria
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Controllare prima di tutto che la batteria di
emergenza abbia una tensione nominale di
12

V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).
Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.
L'avviamento del motore utilizzando un'altra
batteria deve essere svolto all'interno del vano
motore.
►

Aprire il cofano motore.

A. Morsetto metallico positivo del veicolo
B. Batteria di emergenza
C. Punto di massa del veicolo
Il morsetto metallico positivo A è accessibile
attraverso uno sportellino sul lato della scatola
portafusibili.


Collegare solo i morsetti indicati e
raffigurati in alto. In caso di non
conformità, rischio di cortocircuito!
Con motore Diesel
► Collegare il cavo rosso al morsetto
metallico A , poi al morsetto (+) della batteria di
emergenza

B
.

141
In caso di panne

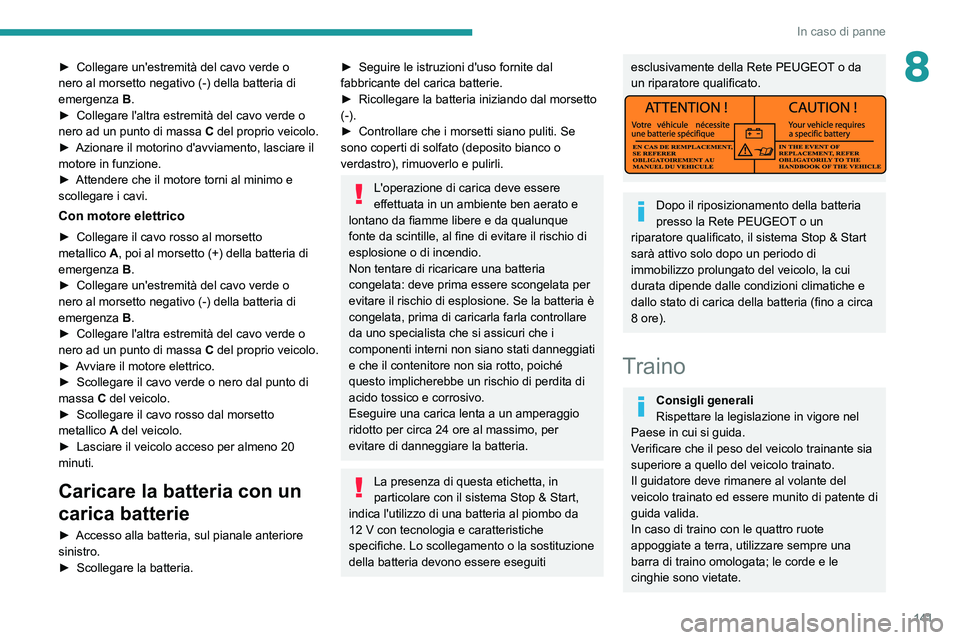

8► Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria di
emergenza B
.
►

Collegare l'altra estremità del cavo verde o
nero ad un punto di massa C

del proprio veicolo.
►

Azionare il motorino d'avviamento, lasciare il
motore in funzione.
►


Attendere che il motore torni al minimo e
scollegare i cavi.
Con motore elettrico
► Collegare il cavo rosso al morsetto
metallico A , poi al morsetto (+) della batteria di
emergenza

B
.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria di
emergenza B

.
►

Collegare l'altra estremità del cavo verde o
nero ad un punto di massa C

del proprio veicolo.
►

A
vviare il motore elettrico.
►

Scollegare il cavo verde o nero dal punto di
massa

C del veicolo.
►

Scollegare il cavo rosso dal morsetto
metallico A

del veicolo.
►

Lasciare il veicolo acceso per almeno 20
minuti.
Caricare la batteria con un
carica batterie
► Accesso alla batteria, sul pianale anteriore
sinistro.
►

Scollegare la batteria.
► Seguire le istruzioni d'uso fornite dal
fabbricante del carica batterie.
►

Ricollegare la batteria iniziando dal morsetto
(-).
►


Controllare che i morsetti siano puliti. Se
sono coperti di solfato (deposito bianco o
verdastro), rimuoverlo e pulirli.
L'operazione di carica deve essere
effettuata in un ambiente ben aerato e
lontano da fiamme libere e da qualunque
fonte da scintille, al fine di evitare il rischio di
esplosione o di incendio.
Non tentare di ricaricare una batteria
congelata: deve prima essere scongelata per
evitare il rischio di esplosione. Se la batteria è
congelata, prima di caricarla farla controllare
da uno specialista che si assicuri che i
componenti interni non siano stati danneggiati
e che il contenitore non sia rotto, poiché
questo implicherebbe un rischio di perdita di
acido tossico e corrosivo.
Eseguire una carica lenta a un amperaggio
ridotto per circa 24 ore al massimo, per
evitare di danneggiare la batteria.
La presenza di questa etichetta, in
particolare con il sistema Stop & Start,
indica l'utilizzo di una batteria al piombo da
12

V con tecnologia e caratteristiche
specifiche. Lo scollegamento o la sostituzione
della batteria devono essere eseguiti
esclusivamente della Rete PEUGEOT o da
un riparatore qualificato.
Dopo il riposizionamento della batteria
presso la Rete PEUGEOT o un
riparatore qualificato, il sistema Stop & Start
sarà attivo solo dopo un periodo di
immobilizzo prolungato del veicolo, la cui
durata dipende dalle condizioni climatiche e
dallo stato di carica della batteria (fino a circa
8 ore).
Traino
Consigli generali
Rispettare la legislazione in vigore nel
Paese in cui si guida.
Verificare che il peso del veicolo trainante sia
superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.

142
In caso di panne

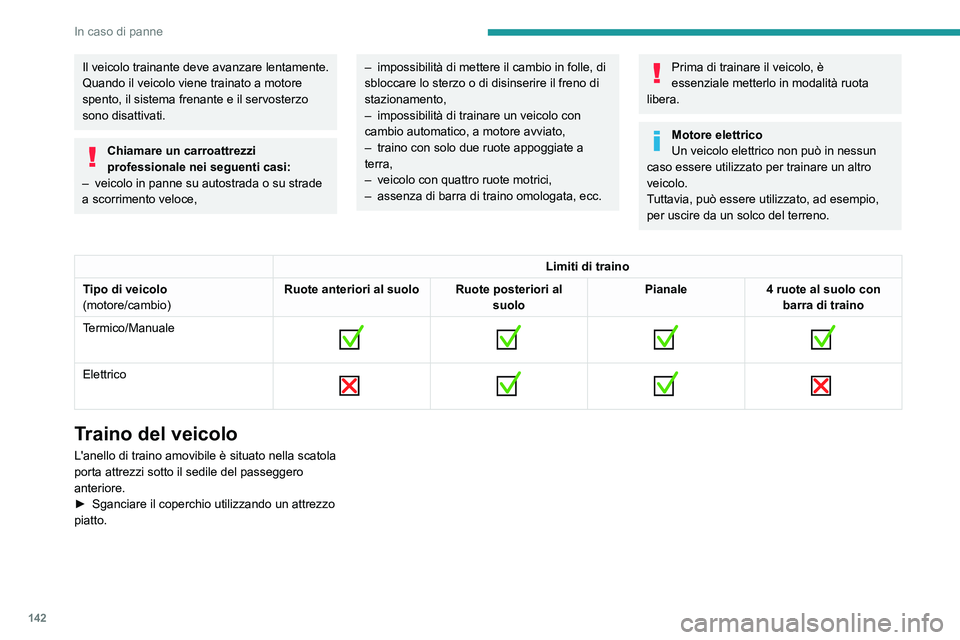

Il veicolo trainante deve avanzare lentamente.
Quando il veicolo viene trainato a motore
spento, il sistema frenante e il servosterzo
sono disattivati.
Chiamare un carroattrezzi
professionale nei seguenti casi:
–

veicolo in panne su autostrada o su strade
a scorrimento veloce,
– impossibilità di mettere il cambio in folle, di
sbloccare lo sterzo o di disinserire il freno di
stazionamento,
–

impossibilità di trainare un veicolo con
cambio automatico, a motore avviato,
–


traino con solo due ruote appoggiate a
terra,
–


veicolo con quattro ruote motrici,
–


assenza di barra di traino omologata, ecc.
Prima di trainare il veicolo, è
essenziale metterlo in modalità ruota
libera.
Motore elettrico
Un veicolo elettrico non può in nessun
caso essere utilizzato per trainare un altro
veicolo.
Tuttavia, può essere utilizzato, ad esempio,
per uscire da un solco del terreno.
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale


Elettrico

Traino del veicolo
L'anello di traino amovibile è situato nella scatola
porta attrezzi sotto il sedile del passeggero
anteriore.
►

Sganciare il coperchio utilizzando un attrezzo
piatto.

143
In caso di panne
8

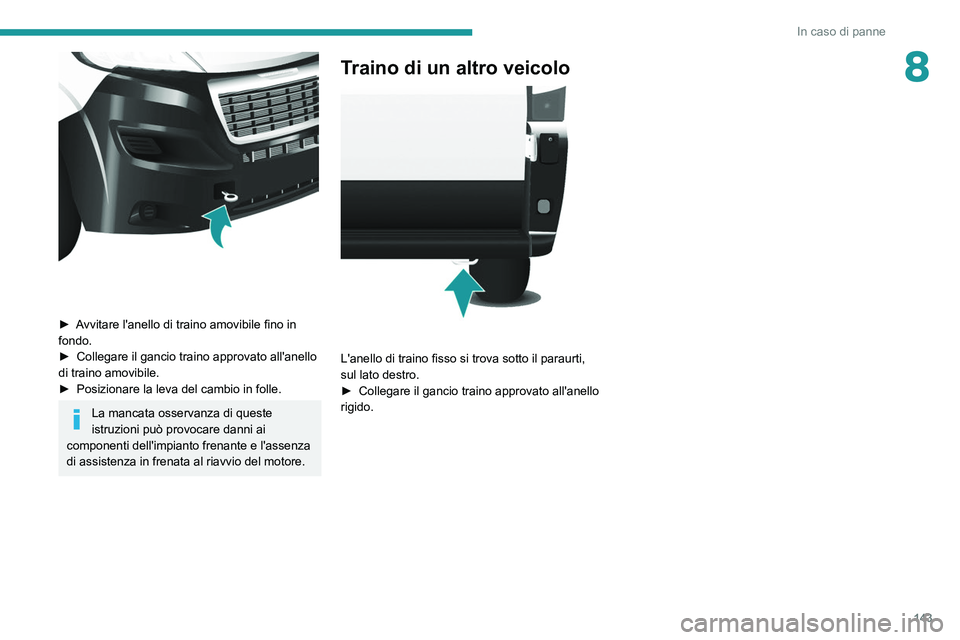

► Avvitare l'anello di traino amovibile fino in
fondo.
►
Collegare il gancio traino approvato all'anello
di traino amovibile.
►


Posizionare la leva del cambio in folle.
La mancata osservanza di queste
istruzioni può provocare danni ai
componenti dell'impianto frenante e l'assenza
di assistenza in frenata al riavvio del motore.
Traino di un altro veicolo

L'anello di traino fisso si trova sotto il paraurti,
sul lato destro.
►

Collegare il gancio traino approvato all'anello
rigido.

144
Caratteristiche tecniche

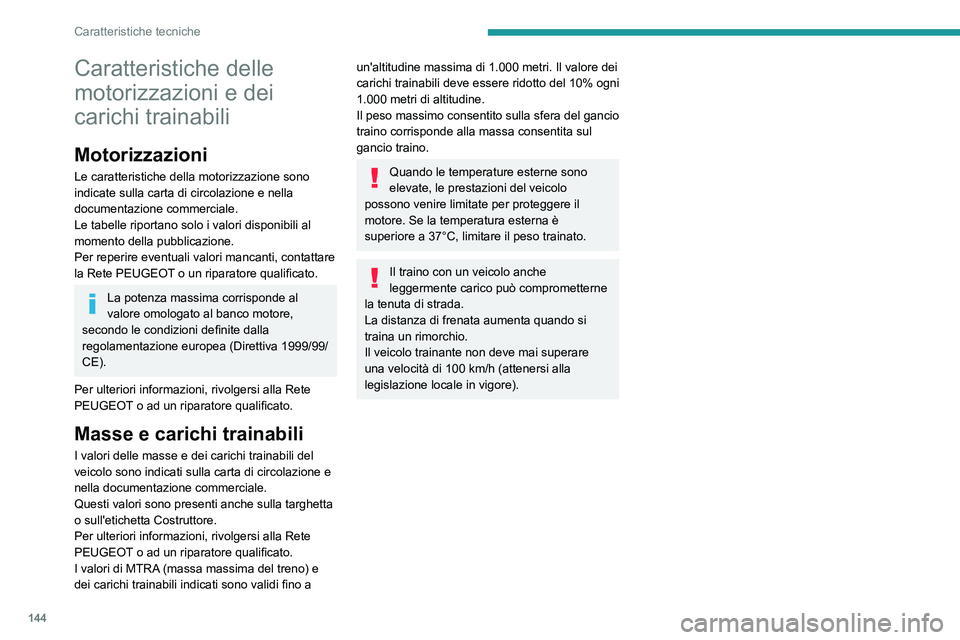

Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.

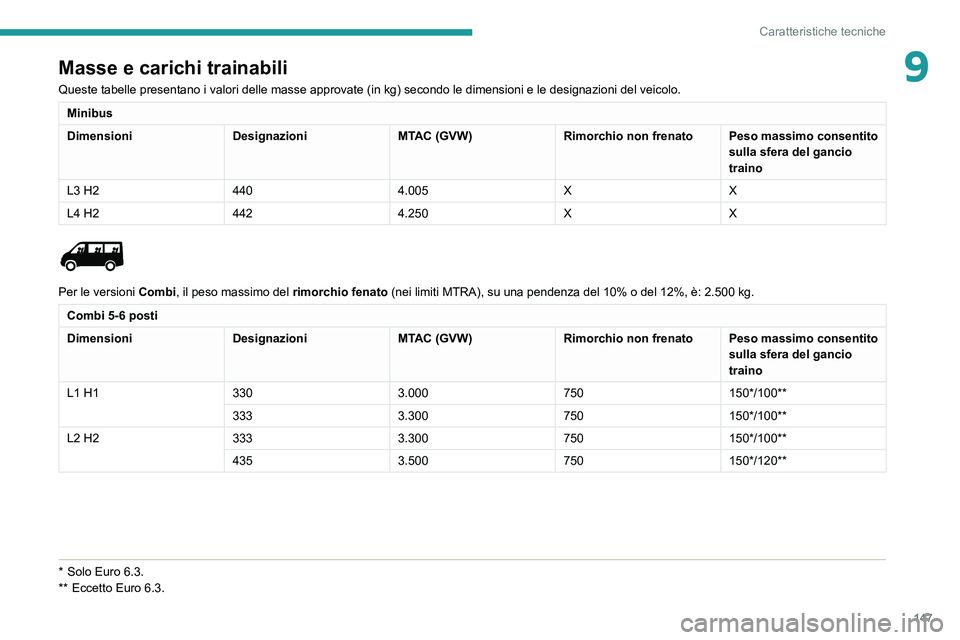

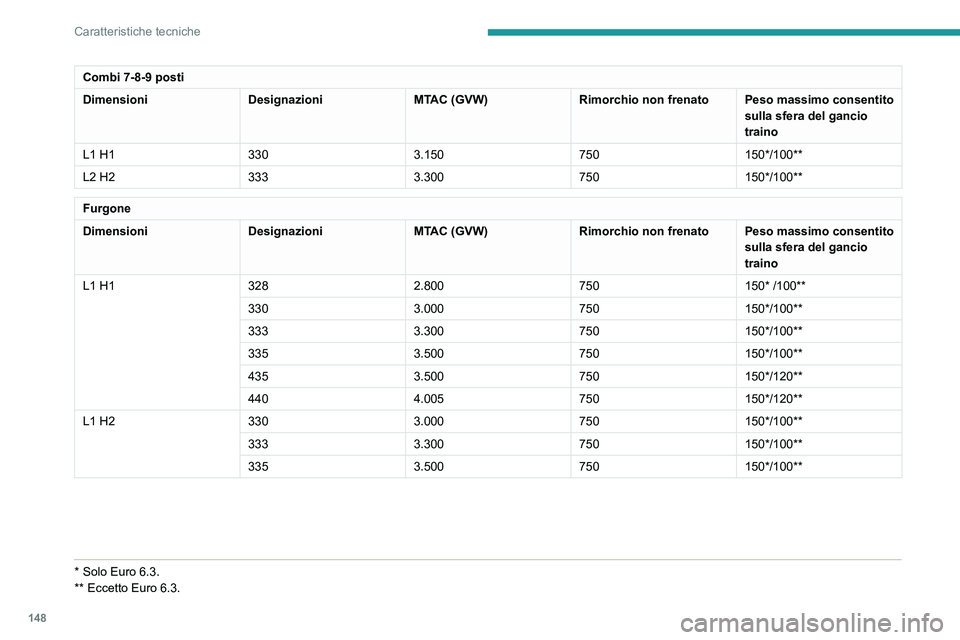

Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).

145
Caratteristiche tecniche

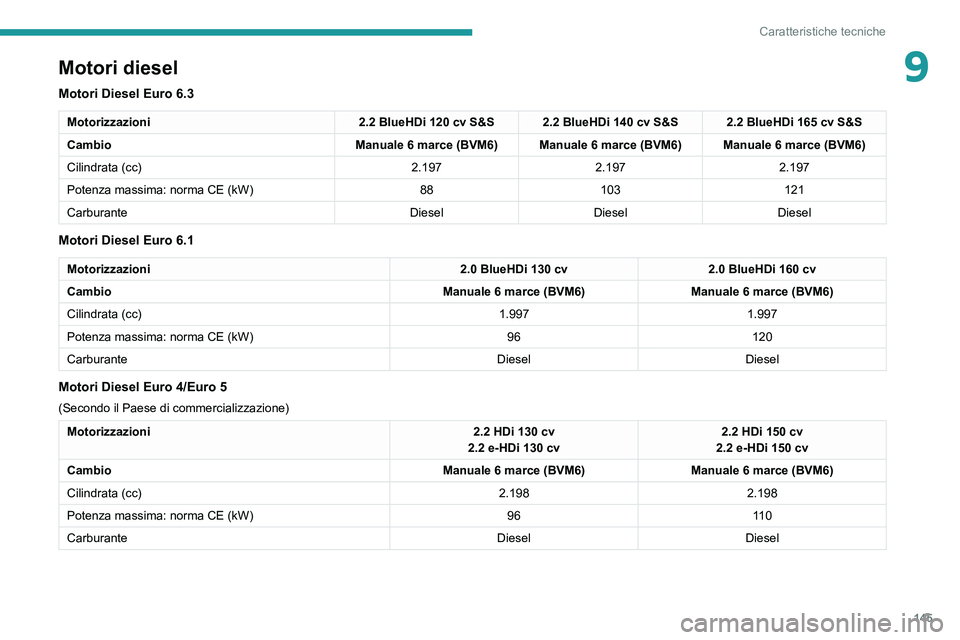

9Motori diesel
Motori Diesel Euro 6.3
Motorizzazioni2.2 BlueHDi 120 cv S&S 2.2 BlueHDi 140 cv S&S 2.2 BlueHDi 165 cv S&S
Cambio Manuale 6 marce (BVM6) Manuale 6 marce (BVM6) Manuale 6 marce (BVM6)
Cilindrata (cc) 2.1972.1972.197
Potenza massima: norma CE (kW) 88103 121
Carburante DieselDieselDiesel
Motori Diesel Euro 6.1
Motorizzazioni 2.0 BlueHDi 130 cv2.0 BlueHDi 160 cv
Cambio Manuale 6 marce (BVM6)Manuale 6 marce (BVM6)
Cilindrata (cc) 1.9971.997
Potenza massima: norma CE (kW) 96120
Carburante DieselDiesel
Motori Diesel Euro 4/Euro 5
(Secondo il Paese di commercializzazione)
Motorizzazioni 2.2 HDi 130 cv
2.2 e-HDi 130 cv 2.2 HDi 150 cv
2.2 e-HDi 150 cv
Cambio Manuale 6 marce (BVM6)Manuale 6 marce (BVM6)
Cilindrata (cc) 2.1982.198
Potenza massima: norma CE (kW) 9611 0
Carburante DieselDiesel

146
Caratteristiche tecniche

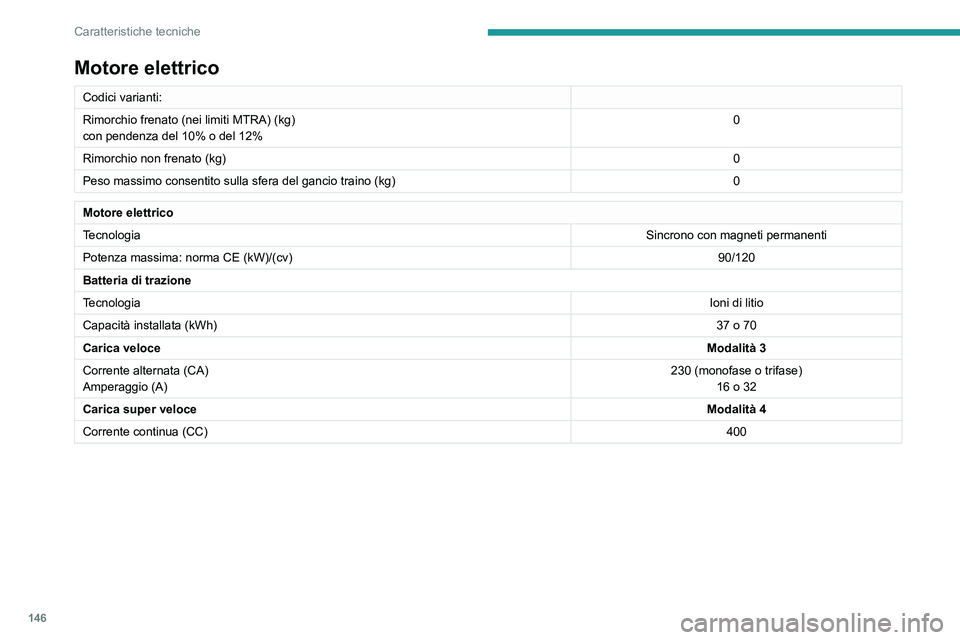

Motore elettrico
Codici varianti:
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12%0
Rimorchio non frenato (kg) 0
Peso massimo consentito sulla sfera del gancio traino (kg) 0
Motore elettrico
TecnologiaSincrono con magneti permanenti
Potenza massima: norma CE (kW)/(cv) 90/120
Batteria di trazione
Tecnologia Ioni di litio
Capacità installata (kWh) 37 o 70
Carica veloce Modalità 3
Corrente alternata (CA)
Amperaggio (A) 230 (monofase o trifase)
16 o 32
Carica super veloce Modalità 4
Corrente continua (CC) 400

147
Caratteristiche tecniche
9Masse e carichi trainabili
Queste tabelle presentano i valori delle masse approvate (in kg) secondo le dimensioni e le designazioni del veicolo.
Minibus
DimensioniDesignazioniMTAC (GVW)Rimorchio non frenato Peso massimo consentito
sulla sfera del gancio
traino
L3 H2 4404.005XX
L4 H2 4424.250XX


Per le versioni Combi, il peso massimo del rimorchio fenato (nei limiti MTRA), su una pendenza del 10% o del 12%, è: 2.500 kg.
Combi 5-6 posti
Dimensioni DesignazioniMTAC (GVW)Rimorchio non frenato Peso massimo consentito
sulla sfera del gancio
traino
L1 H1 3303.000750150*/100**
333 3.300750150*/100**
L2 H2 3333.300750150*/100**
435 3.500750150*/120**
* Solo Euro 6.3.
** Eccetto Euro 6.3.

148
Caratteristiche tecniche
Combi 7-8-9 posti
DimensioniDesignazioniMTAC (GVW)Rimorchio non frenato Peso massimo consentito
sulla sfera del gancio
traino
L1 H1 3303.150750150*/100**
L2 H2 3333.300750150*/100**
Furgone
DimensioniDesignazioniMTAC (GVW)Rimorchio non frenato Peso massimo consentito
sulla sfera del gancio
traino
L1 H1 3282.800750150*
/100**
330 3.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
* Solo Euro 6.3.
** Eccetto Euro 6.3.
