Page 51 of 149
Ochranné pojistky
(pod palubní deskou)F30
A
ZPĚTNÁ ZRCÁTKA*I-17
48
Vnější zpětná zrcátka s elektrickým ovládáním
Jestliže je Vaše vozidlo vybavené elektrickým ovládáním obou zpětných zrcá-
tek, zvolte příslušné zrcátko otočením ovladače A:
- směrem doprava pro pravé zrcátko,
- směrem doleva pro levé zrcátko.
Pohybem ovladače Anastavte žádanou polohu zrcátka.
* Podle verze nebo země určení
Page 52 of 149
B

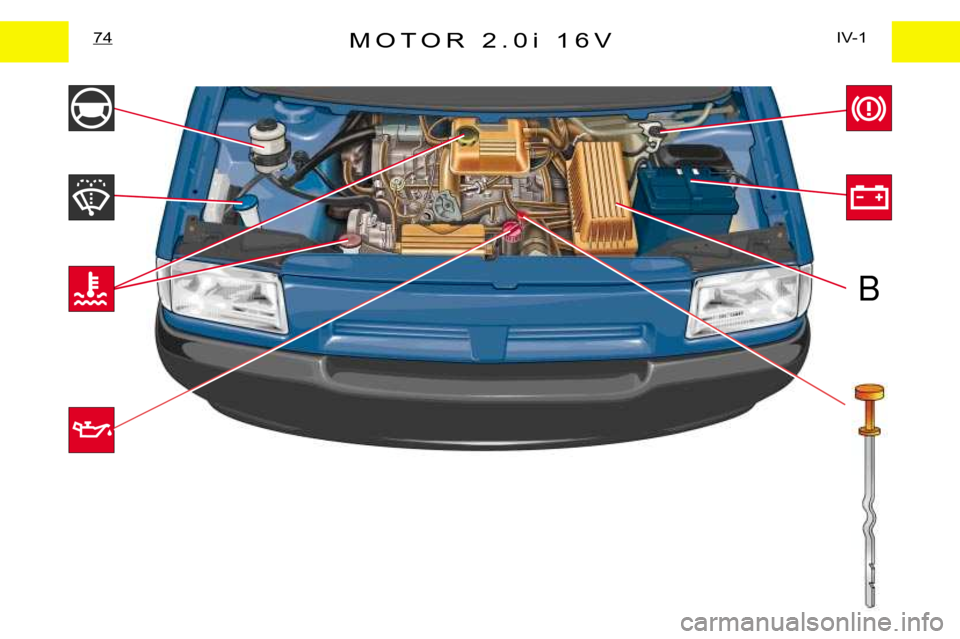

MOTOR 2.0i 16VIV-1
74
Page 53 of 149
KONTROLY*75IV-1Pozor : Při práci pod kapotou motoru. Když je motor teplý, může se ven-
tilátor rozeběhnout v kterémkoliv okamžiku, i když motor není v chodu a je
vypnuté zapalování.
Mezi jednotlivými pravidelnými prohlídkami spojenými s údržbou vozidla,
které doporučuje výrobce, a rovněž před každou delší jízdou kontrolujte
hladinu motorového oleje.
Vzduchový filtr
Řiďte se pokyny Servisní
knížky. Chladicí kapalina motoru
Hladina kapaliny musí být
mezi značkami minima a
maxima na nádržce.
Když je motor teplý, vyčkat
15 minut. Kvalita: Viz « Maziva a provozní
kapaliny ». Nikdy nezasahovat do chladicího
okruhu, když je motor teplý (Viz
« Hladina kapalin »).
Kapalina ostřikovače
čelního a zadního skla asvětlometů
Používejte nejlépe
přípravky schválené výrobcem vozidla.
Baterie 12 voltů
Viz « Startování s ná-
hradní baterií ». Motorový olej
Při kontrole musí být
vozidlo ve vodorovné
poloze, motor musí být
zastavený nejméně deset minut. Hladina: Viz « Hladina kapalin ».
Kvalita: Viz « Maziva a provozní
kapaliny ».
Vyndejte ruční měrku oleje.
Hladina musí být mezi
značkami MINI a MAXI naměrce.
Nikdy nesmí být nadznačkou maxima. Brzdová kapalina
Hladina kapaliny musí být
mezi značkami minima a
maxima na nádržce.
Hladina: Viz « Hladina kapalin ».
Kvalita: Viz « Maziva a provozní
kapaliny ».
Jestliže se rozsvítí kontrolka: Je nutné zastavit
Olej posilovače řízení
Hladinu kontrolujte při
zastaveném motoru. Hladina: Viz « Hladina
kapalin ».Kvalita: Viz « Maziva a provozní
kapaliny ».
MaximumMinimum
* Podle verze nebo země určení
B
Page 54 of 149
B
A

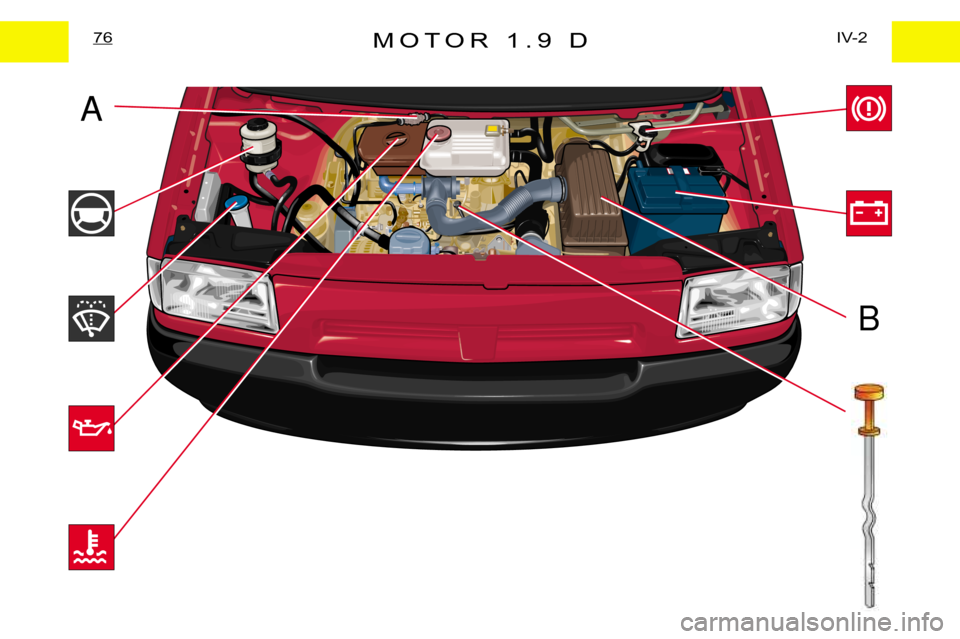

MOTOR 1.9 DIV-2
76
Page 55 of 149
KONTROLY*77IV-2Pozor : Při práci pod kapotou motoru. Když je motor teplý, může se ven-
tilátor rozeběhnout v kterémkoliv okamžiku, i když motor není v chodu a je
vypnuté zapalování.
Mezi jednotlivými pravidelnými prohlídkami spojenými s údržbou vozidla,
které doporučuje výrobce, a rovněž před každou delší jízdou kontrolujte
hladinu motorového oleje.
Čerpadlo pro
odvzdušnění okruhu
Viz « Vstřikovací zařízení
naftového motoru ». Chladicí kapalina motoru
Hladina kapaliny musí být
mezi značkami minima a
maxima na nádržce.
Když je motor teplý, vyčkat
15 minut. Kvalita: Viz « Maziva a provozní
kapaliny ». Nikdy nezasahovat do chladicího
okruhu, když je motor teplý (Viz
« Hladina kapalin »).
Kapalina ostřikovače
čelního a zadního skla asvětlometů
Používejte nejlépe
přípravky schválené výrobcem vozidla.
Baterie 12 voltů
Viz « Startování s ná-
hradní baterií ». Motorový olej
Při kontrole musí být
vozidlo ve vodorovné
poloze, motor musí být
zastavený nejméně deset minut. Hladina: Viz « Hladina kapalin ».
Kvalita: Viz « Maziva a provozní
kapaliny ».
Vyndejte ruční měrku oleje.
Hladina musí být mezi
značkami MINI a MAXI naměrce.
Nikdy nesmí být nadznačkou maxima. Brzdová kapalina
Hladina kapaliny musí být
mezi značkami minima a
maxima na nádržce.
Hladina: Viz « Hladina kapalin ».
Kvalita: Viz « Maziva a provozní
kapaliny ».
Jestliže se rozsvítí kontrolka: Je nutné zastavit
Olej posilovače řízení
Hladinu kontrolujte při
zastaveném motoru. Hladina: Viz « Hladina
kapalin ».Kvalita: Viz « Maziva a provozní
kapaliny ».
Vzduchový filtr
Řiďte se pokyny Servisní
knížky.
Maximum Minimum
* Podle verze nebo země určení
A
B
Page 56 of 149
B

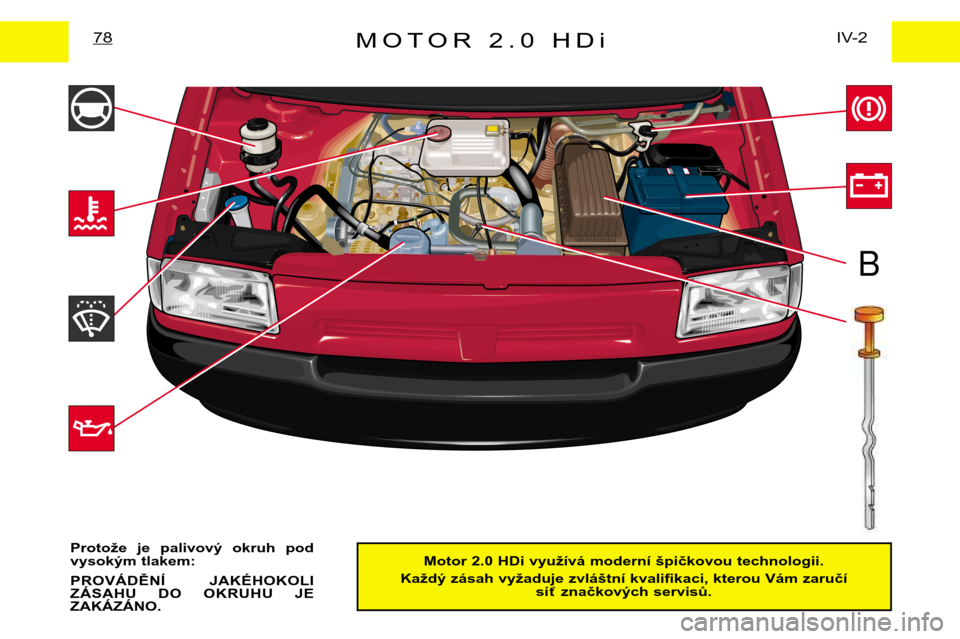

MOTOR 2.0 HDiIV-2
78
Motor 2.0 HDi využívá moderní špičkovou technologii.
Každý zásah vyžaduje zvláštní kvalifikaci, kterou Vám zaručí síť značkových servisů.
Protože je palivový okruh pod
vysokým tlakem:
PROVÁDĚNÍ JAKÉHOKOLI
ZÁSAHU DO OKRUHU JEZAKÁZÁNO.
Page 57 of 149
KONTROLY*79IV-2Pozor : Při práci pod kapotou motoru. Když je motor teplý, může se ven-
tilátor rozeběhnout v kterémkoliv okamžiku, i když motor není v chodu a je
vypnuté zapalování.
Mezi jednotlivými pravidelnými prohlídkami spojenými s údržbou vozidla,
které doporučuje výrobce, a rovněž před každou delší jízdou kontrolujte
hladinu motorového oleje.
Vzduchový filtr
Řiďte se pokyny Servisní
knížky. Chladicí kapalina motoru
Hladina kapaliny musí být
mezi značkami minima a
maxima na nádržce.
Když je motor teplý, vyčkat
15 minut. Kvalita: Viz « Maziva a provozní
kapaliny ». Nikdy nezasahovat do chladicího
okruhu, když je motor teplý (Viz
« Hladina kapalin »).
Kapalina ostřikovače
čelního a zadního skla asvětlometů
Používejte nejlépe
přípravky schválené výrobcem vozidla.
Baterie 12 voltů
Viz « Startování s ná-
hradní baterií ». Motorový olej
Při kontrole musí být
vozidlo ve vodorovné
poloze, motor musí být
zastavený nejméně deset minut. Hladina: Viz « Hladina kapalin ».
Kvalita: Viz « Maziva a provozní
kapaliny ».
Vyndejte ruční měrku oleje.
Hladina musí být mezi
značkami MINI a MAXI naměrce.
Nikdy nesmí být nadznačkou maxima. Brzdová kapalina
Hladina kapaliny musí být
mezi značkami minima a
maxima na nádržce.
Hladina: Viz « Hladina kapalin ».
Kvalita: Viz « Maziva a provozní
kapaliny ».
Jestliže se rozsvítí kontrolka: Je nutné zastavit
Olej posilovače řízení
Hladinu kontrolujte při
zastaveném motoru. Hladina: Viz « Hladina
kapalin ».Kvalita: Viz « Maziva a provozní
kapaliny ».
MaximumMinimum
* Podle verze nebo země určení
B
Page 58 of 149
A
B
VSTŘIKOVACÍ ZAŘÍZENÍ NAFTOVÉHO MOTORU*IV-3
80
Motor 2.0 HDi využívá moderní špičkovou technologii.
Každý zásah vyžaduje zvláštní kvalifikaci, kterou Vám zaručí síť značkových servisů.
Odvzdušnění palivového okruhu (naplnění palivem)
V případě zastavení motoru z důvodu úplného vyčerpání paliva:
A Motor 1.9 D : - Po dolití paliva (nejméně 5 litrů) pumpujte ručním plnicím čerpadlem,dokud neucítíte zvýšený odpor.
- Startujte s mírně stlačeným pedálem akcelerace, dokud se motor neroz- běhne.
V případě, že motor nenastartuje na první pokus, počkejte patnáct sekund
a startujte znovu.
Pokud motor nenaskočí ani po několika pokusech, zopakujte celou opera-
ci od začátku.
Když motor běží na volnoběh, sešlápněte lehce pedál akcelerace, abyste
dokončili odvzdušnění.
Motor 2.0 HDi :
Po dolití paliva otočte klíč do polohy M, potom startujte, dokud se motor
nerozběhne.
Vstřikovací čerpadlo
V žádném případě neupravujte jeho seřízení (je zaplombováno). Jakákoliv
úprava seřízení by způsobila možné rychlé zničení motoru a ztrátu nároku
na záruku.
B Odstranění vody z filtru paliva Odstraňujte ji pravidelně při každé výměně oleje v motoru.
Abyste vypustili vodu, povolte vypouštěcí šroub umístěný na spodku filtru.
Šroub nechte povolený, dokud vytéká voda.
* Podle verze nebo země určení
Page 59 of 149
VYPNUTÍ PŘÍVODU PALIVA*81IV-4Než zapnete zapalování, ujistěte se, že nedošlo k úniku paliva nebo není cítit palivo.
Váš vůz je vybaven bezpečnostním zařízením, které vypíná přívod paliva v
případě nárazu.
Zlepšuje Vaši bezpečnost v případě čelního nárazu nebo nárazu zezadu.
Vypínač přívodu paliva
Tento vypínač je umístěný v motorovém prostoru na rohu uložení přední pravé nebo levé pružicí jednotky (podle typu motoru).
Jestliže došlo k vypnutí přívodu paliva, zatlačte na horní část vypínače podle obrázku pro obnovení přívodu paliva.
* Podle verze nebo země určení
Page 60 of 149
HLADINA KAPALINIV-5
82
Pozor :
Pozor při práci pod kapotou motoru. Když je motor teplý, může se ventilá-
tor rozeběhnout v kterémkoliv okamžiku, i když motor není v chodu a je
vypnuté zapalování.
Olej posilovače řízení
Hladinu kontrolujte při zastaveném motoru.
Hladina kapaliny musí být mezi značkami
minimaa maxima na
nádržce.
Čerpadlo posilovače řízení nesmí v
žádném případě pracovat bez oleje
(nebezpečí zadření). Kvalita: Viz « Maziva a provozní
kapaliny ». Motorový olej
Při kontrole musí být vozidlo ve
vodorovné poloze, motor musí být
zastavený nejméně deset minut.
Vyndejte ruční měrku oleje.
Hladina musí být mezi značkami MINI
a MAXI na měrce. Dolévání motorového oleje
Před doléváním vyndejte měrku.
Po dolití zkontrolujte hladinu.
Nikdy nesmí být nad značkou maxima.
Dolévání oleje mezi dvěma
výměnami je zcela normální
(spotřeba 0,5 l na 1 000 km).
Zašroubujte uzávěr před zavřením
kapoty. Kvalita:
Viz « Maziva a provozní
kapaliny ».
