Peugeot Expert 2001.5 Návod k obsluze (in Czech)

KOMBI 8/9 míst21I-10
USPOŘÁDÁNÍ S DEVÍTI MÍSTY
U této verze je k dispozici dvoumístná lavice vpředu nahrazující individuální sedadlo spolujezdce.
Třímístná lavice ve třetí řadě má:
- sklopné opěradlo,
- dá se celá sklopit,
- je možné ji vyjmout.

18 17 16 15
12 3 45 6 7
14 13 12 11 10 9 8
MÍSTO ŘIDIČE*I-11
22
* Podle verze nebo země
určení

MÍSTO ŘIDIČE*23I-11
1 Levý boční větrací otvor &
výstup pro odmlžování bočníhookna.
2 Ovladače:
• Osvětlení
• Směrová světla
• Zvukové výstražné zařízení
(klakson)
• Světlo do mlhy.
3 Ukazatele na palubní desce.
4 Ovladače:
• Ostřikovač skla
• Stěrače čelního skla
5 Střední větrací otvory. 6
Umístění autorádia nebo odklá-
dací prostor.
7 Pravý boční větrací otvor &
výstup pro odmlžování bočníhookna.
8 Odkládací skřínka.
9 Ovládání topení / větrání.
10 Popelník & zapalovač cigaret.
11 Řadicí páka. 12
Ovladače:
• Výstražná světla.
• Odmrazování oken zadních
dvoukřídlových dveří.
• Klimatizace.
• Odmlžování a odmrazování vnějších zpětných zrcátek.
13 Zámek řízení - spínací skřínka.
14 Přístupové víko pojistkové
skřínky.
15 Nastavení sklonu světlometů.
16 Páčka regulátoru rychlosti.
17 Otevření kapoty motoru.
18 Vypínač regulátoru rychlosti.
* Podle verze nebo země určení

UKAZATELE NA PALUBNÍ DESCE*I-12
24
Displej
• Hodiny digitální.
• Ukazatel údržby.
• Ukazatel hladiny motorového oleje.
• Ukazatel celkově ujetých km.
• Denní počitadlo.
Ukazatel teploty
chladicí kapaliny. Palivoměr
Reostat osvětlení palubní desky
Viz strana 31
Seřízení hodin
Viz strana 30
Ovladač zobrazování:
• Ukazatel celkově ujetých km.
• Denní počitadlo.
• Vynulování denního počitadla. Otáčkoměr
Ručička se nesmí dostat do červeného pole.
* Podle verze nebo země určení

Ochranné pojistky
(pod palubní deskou)F2
UKAZATELE NA PALUBNÍ DESCE*25I-12Ukazatel teploty chladicí kapaliny.
Výstražná kontrolka teploty chladicí kapaliny
Za normálních okolností ukazuje teplotu, která může stoupnout až na 100°C.
Při ztížených podmínkách provozu vozidla, při vysoké venkovní teplotě se ručička může přiblížit
k červeným značkám.
Jestliže ručička přejde do červeného pole nebo se rozsvítí kontrolka, okamžitě zastavte, vypně-
te zapalování, elektrický ventilátor chlazení se může ještě po nějakou dobu točit , nechte
vychladnout motor a řiďte se zásadami uvedenými v kapitole IV - Údržba - «Hladina kapalin, kon-troly».
Toto přehřátí může mít různé příčiny, proto se obraťte na nejbližší značkový servis sítě.
Palivoměr
Jakmile kontrolka minimální zásoby paliva svítí nepřerušovaně, když je vozidlo ve vodorovné
poloze, zbývá v nádrži přibližně 6 litrů paliva.
Objem nádrže (v litrech) :
80 přibližně.
* Podle verze nebo země určení

Ochranné pojistky
(pod palubní deskou)F2
UKAZATELE NA PALUBNÍ DESCE*25I-12Ukazatel teploty chladicí kapaliny.
Výstražná kontrolka teploty chladicí kapaliny
Za normálních okolností ukazuje teplotu, která může stoupnout až na 100°C.
Při ztížených podmínkách provozu vozidla, při vysoké venkovní teplotě se ručička může přiblížit
k červeným značkám.
Jestliže ručička přejde do červeného pole nebo se rozsvítí kontrolka, okamžitě zastavte, vypně-
te zapalování, elektrický ventilátor chlazení se může ještě po nějakou dobu točit , nechte
vychladnout motor a řiďte se zásadami uvedenými v kapitole IV - Údržba - «Hladina kapalin, kon-troly».
Toto přehřátí může mít různé příčiny, proto se obraťte na nejbližší značkový servis sítě.
Palivoměr
Jakmile kontrolka minimální zásoby paliva svítí nepřerušovaně, když je vozidlo ve vodorovné
poloze, zbývá v nádrži přibližně 6 litrů paliva.
Objem nádrže (v litrech) :
80 přibližně.
* Podle verze nebo země určení

UKAZATELE NA PALUBNÍ DESCE*I-12
26
Vícefunkční displej
Při zapnutí zapalování se na displeji postupně zobrazí informace následujících ukazatelů:
- Ukazatel údržby.
- Ukazatel hladiny motorového oleje.
- Ukazatel celkově ujetých km.
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se na několik sekund rozsvítí údaje ukazatele údržby, potom je po dobu přibližně 10 sekund
zobrazována hladina motorového oleje.
Maximum Minimum
Ověřte ruční měrkou oleje.
Při kontrole musí být vozidlo ve vodorovné poloze, motor musí být zastavený nejméně deset minut.
Nedostatek oleje = čárky blikají
Je nutné dolít olej. Nebezpečí poškození motoru.
Blikání signalizuje funkční závadu ukazatele.
Obraťte se na značkový servis.
* Podle verze nebo země určení

AAA
UKAZATELE NA PALUBNÍ DESCE*27I-12

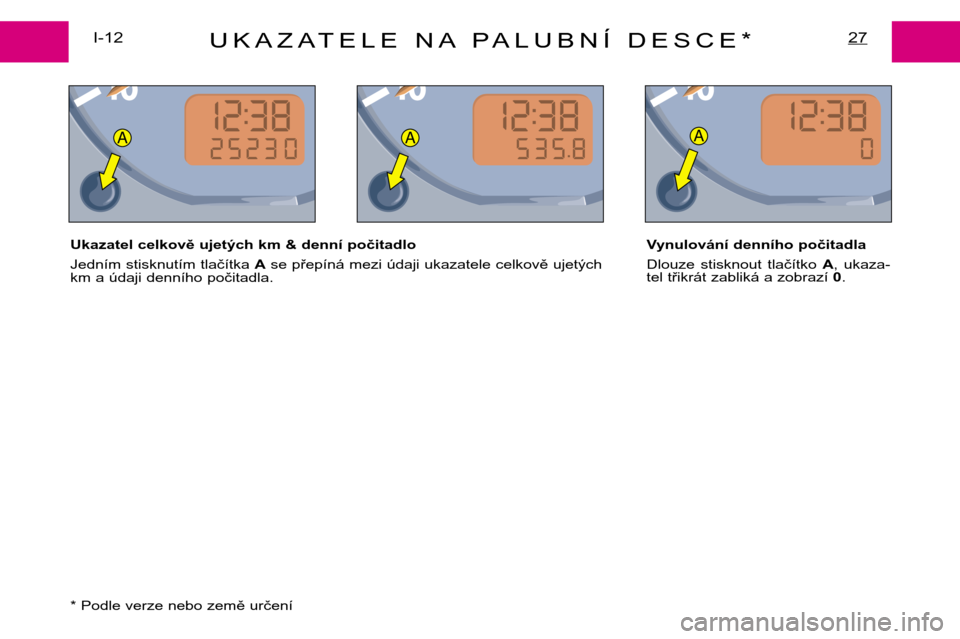

Ukazatel celkově ujetých km & denní počitadlo
Jedním stisknutím tlačítka Ase přepíná mezi údaji ukazatele celkově ujetých
km a údaji denního počitadla. Vynulování denního počitadla
Dlouze stisknout tlačítko
A, ukaza-
tel třikrát zabliká a zobrazí 0.
* Podle verze nebo země určení

UKAZATELE NA PALUBNÍ DESCE*I-12
28
Ukazatel údržby
Informuje Vás o lhůtě příští kontroly, která má být provedena v souladu s plánem údržby uvedeným v Servisní knížce. Funkce:
Při zapnutí zapalování se na řádku ukazatele celkově ujetých kilometrů
zobrazí počet km zbývajících do
příští kontroly. Příklad: do příští kontroly s
údržbou Vám zbývá ujet:
Pět sekund po zapnutí zapalování
se ukazatel ujetých km vrátí do své
normální funkce a zobrazuje cel-
kový nebo denní počet ujetých km. Do příští kontroly zbývá ujet
méně než 1 000 km. Příklad:
do příští kontroly s
údržbou Vám zbývá ujet: 900 km.
Při zapnutí zapalování ukazatel
udává po dobu pěti sekund:
Pět sekund po zapnutí zapalování
se ukazatel ujetých km vrátí do své
normální funkce a symbol klíče
údržby zůstane svítit.
Upozorňuje Vás na to, že je třeba
nechat v blízké době provést kon-
trolu vozidla. Ukazatel udává cel-
kový nebo denní počet ujetých km. Lhůta pro provedení kontroly jepřekročená.
Při každém zapnutí zapalování po
dobu pěti sekund blikají symbol
klíče údržby a počet překročenýchkilometrů. Příklad:
překročili jste lhůtu pro
provedení kontroly o 300 km.
Kontrola Vašeho vozidla musí být
provedena v co nejbližší době.
Pět sekund po zapnutí zapalování
se ukazatel ujetých km vrátí do své
normální funkce a symbol klíče
údržby zůstane svítit.

1
11
UKAZATELE NA PALUBNÍ DESCE*29I-12
Intervaly údržby
Jestliže používáte své vozidlo ve
velmi ztížených podmínkách, je
nutné se řídit plánem údržby
« ztížené podmínky », který má
kratší intervaly mezi końtrolami (viz
Servisní knížka). Poznámka: jestliže vyprší časová
lhůta pro výměnu motorového oleje
před ujetím stanoveného počtu kilo-
metrů, symbol klíče údržby se
rozsvítí a ukazatel udává «0».Změna intervalu údržby:
- Vypněte zapalování.
- Stiskněte tlačítko
1a držte jej
stisknuté.
- Zapněte zapalování.
- Bliká počet kilometrů do příští kontroly.
- Ihned uvolněte tlačítko.
- Zobrazí se interval údržby.
- Krátkými stisky tlačítka 1se přepí-
nají intervaly údržby. - Když je zobrazený požadovaný
interval údržby, stiskněte pro po-
tvrzení na deset sekund tlačítko 1
(zvolený interval údržby bliká po
dobu deseti sekund).
Jakmile přestane ukazatel blikat,
uvolněte tlačítko pro potvrzení.
Vynulování
Pracovník značkového servisu pro-
vede vynulování po každé kontrole.
Nicméně, pokud si provádíte kon-
trolu sami, postup vynulování jenásledující:
- Vypněte zapalování.
- Stiskněte tlačítko 1a držte jej
stisknuté.
- Zapněte zapalování.
- Bliká počet kilometrů do příští kontroly.
- Držte tlačítko 1stisknuté po dobu
deseti sekund.
- Ukazatel udává « =0» a symbol
klíče údržby zmizí.
* Podle verze nebo země určení
