PEUGEOT EXPERT 2021 Betriebsanleitungen (in German)

179
Fahrbetrieb

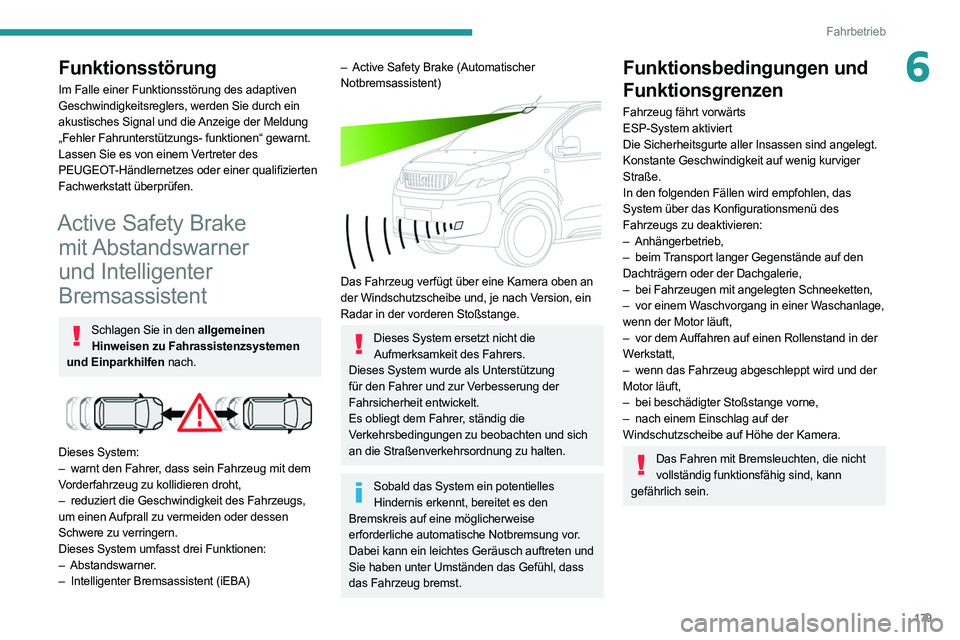

6Funktionsstörung
Im Falle einer Funktionsstörung des adaptiven
Geschwindigkeitsreglers, werden Sie durch ein
akustisches Signal und die Anzeige der Meldung
„Fehler Fahrunterstützungs- funktionen“ gewarnt.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Active Safety Brake mit Abstandswarner
und Intelligenter
Bremsassistent
Schlagen Sie in den allgemeinen
Hinweisen zu Fahrassistenzsystemen
und Einparkhilfen nach.


Dieses System:
– warnt den Fahrer , dass sein Fahrzeug mit dem
Vorderfahrzeug zu kollidieren droht,
–

reduziert die Geschwindigkeit des Fahrzeugs,

um einen Aufprall zu vermeiden oder dessen
Schwere zu verringern.
Dieses System umfasst drei Funktionen:
–
Abstandswarner.
–

Intelligenter Bremsassistent (iEBA)
– Active Safety Brake (Automatischer
Notbremsassistent)


Das Fahrzeug verfügt über eine Kamera oben an
der Windschutzscheibe und, je nach Version, ein
Radar in der vorderen Stoßstange.
Dieses System ersetzt nicht die Aufmerksamkeit des Fahrers.
Dieses System wurde als Unterstützung
für den Fahrer und zur Verbesserung der
Fahrsicherheit entwickelt.
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und sich
an die Straßenverkehrsordnung zu halten.
Sobald das System ein potentielles Hindernis erkennt, bereitet es den
Bremskreis auf eine möglicherweise
erforderliche automatische Notbremsung vor.
Dabei kann ein leichtes Geräusch auftreten und
Sie haben unter Umständen das Gefühl, dass
das Fahrzeug bremst.
Funktionsbedingungen und
Funktionsgrenzen
Fahrzeug fährt vorwärts
ESP-System aktiviert
Die Sicherheitsgurte aller Insassen sind angelegt.
Konstante Geschwindigkeit auf wenig kurviger
Straße.
In den folgenden Fällen wird empfohlen, das
System über das Konfigurationsmenü des
Fahrzeugs zu deaktivieren:
–
Anhängerbetrieb,
–

beim
Transport langer Gegenstände auf den
Dachträgern oder der Dachgalerie,
–

bei Fahrzeugen mit angelegten Schneeketten,
–


vor einem W
aschvorgang in einer Waschanlage,
wenn der Motor läuft,
–

vor dem
Auffahren auf einen Rollenstand in der
Werkstatt,
–

wenn das Fahrzeug abgeschleppt wird und der

Motor läuft,
–

bei beschädigter Stoßstange vorne,
–


nach einem Einschlag auf der

Windschutzscheibe auf Höhe der Kamera.
Das Fahren mit Bremsleuchten, die nicht vollständig funktionsfähig sind, kann
gefährlich sein.

180
Fahrbetrieb

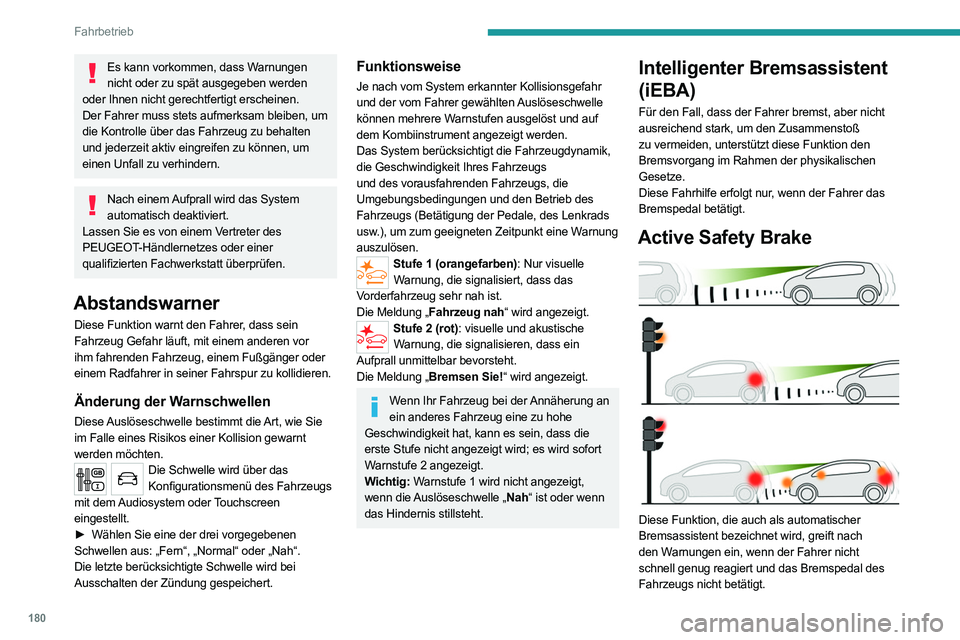

Es kann vorkommen, dass Warnungen nicht oder zu spät ausgegeben werden
oder Ihnen nicht gerechtfertigt erscheinen.
Der Fahrer muss stets aufmerksam bleiben, um
die Kontrolle über das Fahrzeug zu behalten
und jederzeit aktiv eingreifen zu können, um
einen Unfall zu verhindern.
Nach einem Aufprall wird das System automatisch deaktiviert.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Abstandswarner
Diese Funktion warnt den Fahrer, dass sein
Fahrzeug Gefahr läuft, mit einem anderen vor
ihm fahrenden Fahrzeug, einem Fußgänger oder
einem Radfahrer in seiner Fahrspur zu kollidieren.
Änderung der Warnschwellen
Diese Auslöseschwelle bestimmt die Art, wie Sie
im Falle eines Risikos einer Kollision gewarnt
werden möchten.
Die Schwelle wird über das Konfigurationsmenü des Fahrzeugs
mit dem Audiosystem oder Touchscreen
eingestellt.
â–º

Wählen Sie eine der drei vorgegebenen

Schwellen aus: „Fern“, „Normal“ oder „Nah“.
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Funktionsweise
Je nach vom System erkannter Kollisionsgefahr
und der vom Fahrer gewählten Auslöseschwelle
können mehrere Warnstufen ausgelöst und auf
dem Kombiinstrument angezeigt werden.
Das System berücksichtigt die Fahrzeugdynamik,
die Geschwindigkeit Ihres Fahrzeugs
und des vorausfahrenden Fahrzeugs, die
Umgebungsbedingungen und den Betrieb des
Fahrzeugs (Betätigung der Pedale, des Lenkrads
usw.), um zum geeigneten Zeitpunkt eine Warnung
auszulösen.
Stufe 1 (orangefarben): Nur visuelle Warnung, die signalisiert, dass das
Vorderfahrzeug sehr nah ist.
Die Meldung „Fahrzeug nah“ wird angezeigt.
Stufe 2 (rot): visuelle und akustische Warnung, die signalisieren, dass ein
Aufprall unmittelbar bevorsteht.
Die Meldung „Bremsen Sie!“ wird angezeigt.
Wenn Ihr Fahrzeug bei der Annäherung an ein anderes Fahrzeug eine zu hohe
Geschwindigkeit hat, kann es sein, dass die
erste Stufe nicht angezeigt wird; es wird sofort
Warnstufe 2 angezeigt.
Wichtig: Warnstufe 1 wird nicht angezeigt,
wenn die Auslöseschwelle „Nah“ ist oder wenn
das Hindernis stillsteht.
Intelligenter Bremsassistent
(iEBA)
Für den Fall, dass der Fahrer bremst, aber nicht
ausreichend stark, um den Zusammenstoß
zu vermeiden, unterstützt diese Funktion den
Bremsvorgang im Rahmen der physikalischen
Gesetze.
Diese Fahrhilfe erfolgt nur, wenn der Fahrer das
Bremspedal betätigt.
Active Safety Brake

Diese Funktion, die auch als automatischer
Bremsassistent bezeichnet wird, greift nach
den Warnungen ein, wenn der Fahrer nicht
schnell genug reagiert und das Bremspedal des
Fahrzeugs nicht betätigt.

181
Fahrbetrieb

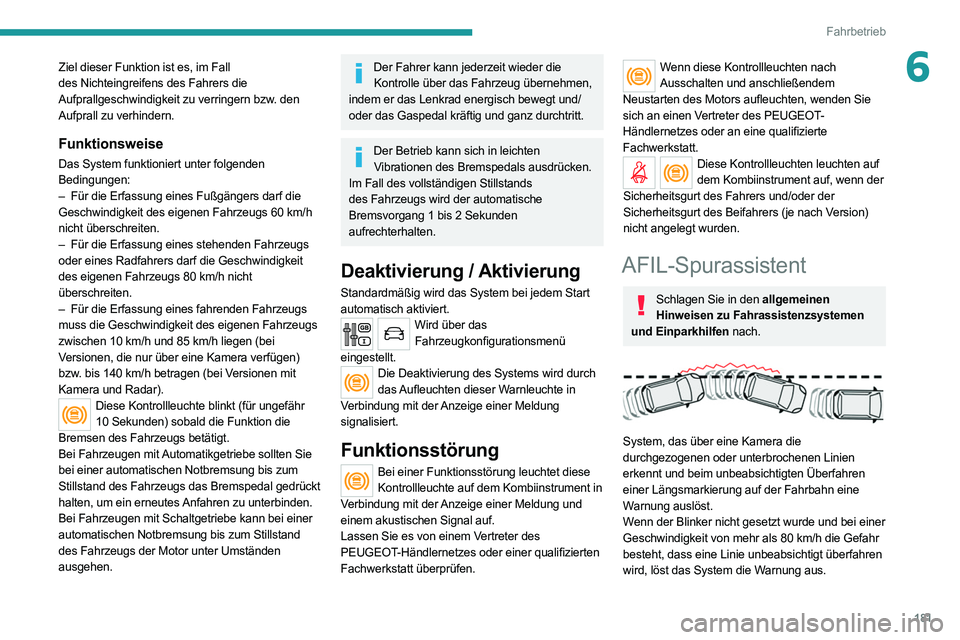

6Ziel dieser Funktion ist es, im Fall
des Nichteingreifens des Fahrers die
Aufprallgeschwindigkeit zu verringern bzw. den
Aufprall zu verhindern.
Funktionsweise
Das System funktioniert unter folgenden
Bedingungen:
–
Für die Erfassung eines Fußgängers darf die

Geschwindigkeit des eigenen Fahrzeugs 60
km/h
nicht überschreiten.
–

Für die Erfassung eines stehenden Fahrzeugs

oder eines Radfahrers darf die Geschwindigkeit
des eigenen Fahrzeugs 80
km/h nicht
überschreiten.
–

Für die Erfassung eines fahrenden Fahrzeugs

muss die Geschwindigkeit des eigenen Fahrzeugs
zwischen 10
km/h und 85 km/h liegen (bei
Versionen, die nur über eine Kamera verfügen)
bzw. bis 140
km/h betragen (bei Versionen mit
Kamera und Radar).
Diese Kontrollleuchte blinkt (für ungefähr 10 Sekunden) sobald die Funktion die
Bremsen des Fahrzeugs betätigt.
Bei Fahrzeugen mit Automatikgetriebe sollten Sie
bei einer automatischen Notbremsung bis zum
Stillstand des Fahrzeugs das Bremspedal gedrückt
halten, um ein erneutes Anfahren zu unterbinden.
Bei Fahrzeugen mit Schaltgetriebe kann bei einer
automatischen Notbremsung bis zum Stillstand
des Fahrzeugs der Motor unter Umständen
ausgehen.
Der Fahrer kann jederzeit wieder die Kontrolle über das Fahrzeug übernehmen,
indem er das Lenkrad energisch bewegt und/
oder das Gaspedal kräftig und ganz durchtritt.
Der Betrieb kann sich in leichten Vibrationen des Bremspedals ausdrücken.
Im Fall des vollständigen Stillstands
des Fahrzeugs wird der automatische
Bremsvorgang 1 bis 2 Sekunden
aufrechterhalten.
Deaktivierung / Aktivierung
Standardmäßig wird das System bei jedem Start
automatisch aktiviert.
Wird über das Fahrzeugkonfigurationsmenü
eingestellt.
Die Deaktivierung des Systems wird durch das Aufleuchten dieser Warnleuchte in
Verbindung mit der Anzeige einer Meldung
signalisiert.
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Wenn diese Kontrollleuchten nach Ausschalten und anschließendem
Neustarten des Motors aufleuchten, wenden Sie
sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Diese Kontrollleuchten leuchten auf dem Kombiinstrument auf, wenn der
Sicherheitsgurt des Fahrers und/oder der
Sicherheitsgurt des Beifahrers (je nach Version)
nicht angelegt wurden.
AFIL-Spurassistent
Schlagen Sie in den allgemeinen Hinweisen zu Fahrassistenzsystemen
und Einparkhilfen nach.


System, das über eine Kamera die
durchgezogenen oder unterbrochenen Linien
erkennt und beim unbeabsichtigten Ãœberfahren
einer Längsmarkierung auf der Fahrbahn eine
Warnung auslöst.
Wenn der Blinker nicht gesetzt wurde und bei einer
Geschwindigkeit von mehr als 80
km/h die Gefahr
besteht, dass eine Linie unbeabsichtigt überfahren
wird, löst das System die Warnung aus.

182
Fahrbetrieb

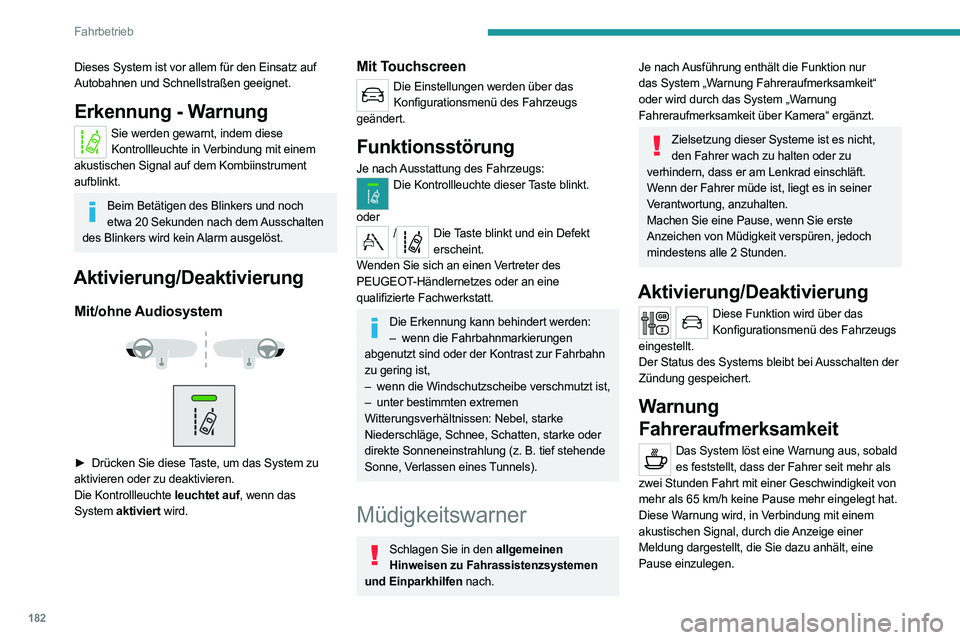

Dieses System ist vor allem für den Einsatz auf
Autobahnen und Schnellstraßen geeignet.
Erkennung - Warnung
Sie werden gewarnt, indem diese Kontrollleuchte in Verbindung mit einem
akustischen Signal auf dem Kombiinstrument
aufblinkt.
Beim Betätigen des Blinkers und noch etwa 20 Sekunden nach dem Ausschalten
des Blinkers wird kein Alarm ausgelöst.
Aktivierung/Deaktivierung
Mit/ohne Audiosystem



► Drücken Sie diese Taste, um das System zu
aktivieren oder zu deaktivieren.
Die Kontrollleuchte leuchtet auf, wenn das
System aktiviert wird.
Mit Touchscreen
Die Einstellungen werden über das
Konfigurationsmenü des Fahrzeugs
geändert.
Funktionsstörung
Je nach Ausstattung des Fahrzeugs:Die Kontrollleuchte dieser Taste blinkt.
oder
/Die Taste blinkt und ein Defekt erscheint.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Die Erkennung kann behindert werden: – wenn die Fahrbahnmarkierungen
abgenutzt sind oder der Kontrast zur Fahrbahn
zu gering ist,
–

wenn die Windschutzscheibe verschmutzt ist,
–


unter bestimmten extremen

Witterungsverhältnissen: Nebel, starke
Niederschläge, Schnee, Schatten, starke oder
direkte Sonneneinstrahlung (z.
B. tief stehende
Sonne, Verlassen eines Tunnels).
Müdigkeitswarner
Schlagen Sie in den allgemeinen Hinweisen zu Fahrassistenzsystemen
und Einparkhilfen nach.
Je nach Ausführung enthält die Funktion nur
das System „Warnung Fahreraufmerksamkeit“
oder wird durch das System „Warnung
Fahreraufmerksamkeit über Kamera“ ergänzt.
Zielsetzung dieser Systeme ist es nicht, den Fahrer wach zu halten oder zu
verhindern, dass er am Lenkrad einschläft.
Wenn der Fahrer müde ist, liegt es in seiner
Verantwortung, anzuhalten.
Machen Sie eine Pause, wenn Sie erste
Anzeichen von Müdigkeit verspüren, jedoch
mindestens alle 2 Stunden.
Aktivierung/Deaktivierung
Diese Funktion wird über das Konfigurationsmenü des Fahrzeugs
eingestellt.
Der Status des Systems bleibt bei Ausschalten der
Zündung gespeichert.
Warnung
Fahreraufmerksamkeit
Das System löst eine Warnung aus, sobald
es feststellt, dass der Fahrer seit mehr als
zwei Stunden Fahrt mit einer Geschwindigkeit von
mehr als 65
km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält, eine
Pause einzulegen.

183
Fahrbetrieb

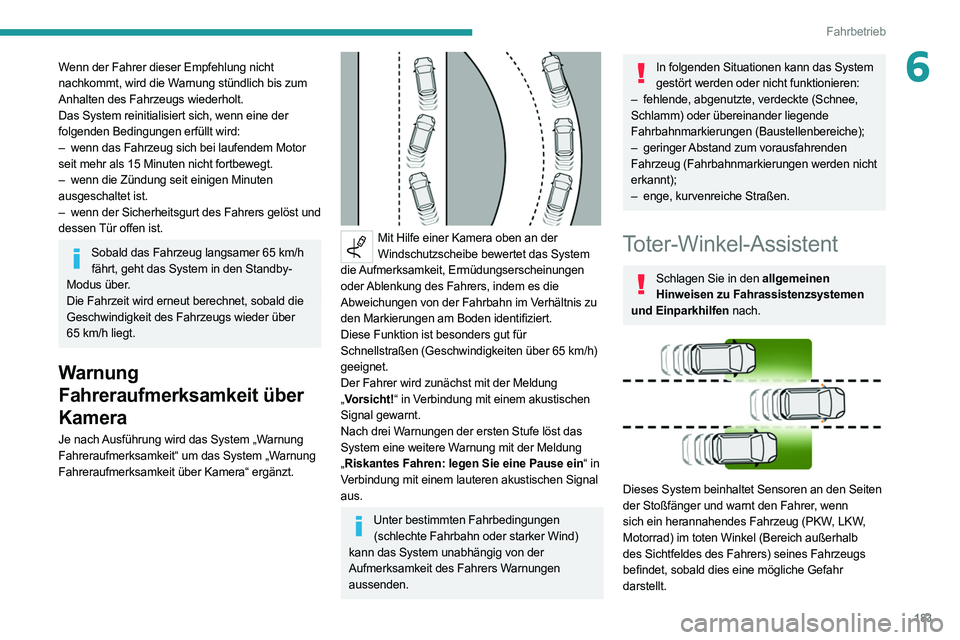

6Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung stündlich bis zum
Anhalten des Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
–
wenn das Fahrzeug sich bei laufendem Motor

seit mehr als 15
Minuten nicht fortbewegt.
–

wenn die Zündung seit einigen Minuten

ausgeschaltet ist.
–

wenn der Sicherheitsgurt des Fahrers gelöst und

dessen Tür offen ist.
Sobald das Fahrzeug langsamer 65 km/h
fährt, geht das System in den Standby-
Modus über
.
Die Fahrzeit wird erneut berechnet, sobald die
Geschwindigkeit des Fahrzeugs wieder über
65

km/h liegt.
Warnung
Fahreraufmerksamkeit über
Kamera
Je nach Ausführung wird das System „Warnung
Fahreraufmerksamkeit“ um das System „Warnung
Fahreraufmerksamkeit über Kamera“ ergänzt.


Mit Hilfe einer Kamera oben an der Windschutzscheibe bewertet das System
die Aufmerksamkeit, Ermüdungserscheinungen
oder Ablenkung des Fahrers, indem es die
Abweichungen von der Fahrbahn im Verhältnis zu
den Markierungen am Boden identifiziert.
Diese Funktion ist besonders gut für
Schnellstraßen (Geschwindigkeiten über 65
km/h)
geeignet.
Der Fahrer wird zunächst mit der Meldung
„ Vorsicht!“ in Verbindung mit einem akustischen
Signal gewarnt.
Nach drei Warnungen der ersten Stufe löst das
System eine weitere Warnung mit der Meldung
„ Riskantes Fahren: legen Sie eine Pause ein“ in
Verbindung mit einem lauteren akustischen Signal
aus.
Unter bestimmten Fahrbedingungen (schlechte Fahrbahn oder starker Wind)
kann das System unabhängig von der
Aufmerksamkeit des Fahrers Warnungen
aussenden.
In folgenden Situationen kann das System gestört werden oder nicht funktionieren:
–

fehlende, abgenutzte, verdeckte (Schnee,

Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche);
–

geringer
Abstand zum vorausfahrenden
Fahrzeug (Fahrbahnmarkierungen werden nicht
erkannt);
–

enge, kurvenreiche Straßen.
Toter-Winkel-Assistent
Schlagen Sie in den allgemeinen
Hinweisen zu Fahrassistenzsystemen
und Einparkhilfen nach.


Dieses System beinhaltet Sensoren an den Seiten
der Stoßfänger und warnt den Fahrer, wenn
sich ein herannahendes Fahrzeug (PKW, LKW,
Motorrad) im toten Winkel (Bereich außerhalb
des Sichtfeldes des Fahrers) seines Fahrzeugs
befindet, sobald dies eine mögliche Gefahr
darstellt.

184
Fahrbetrieb

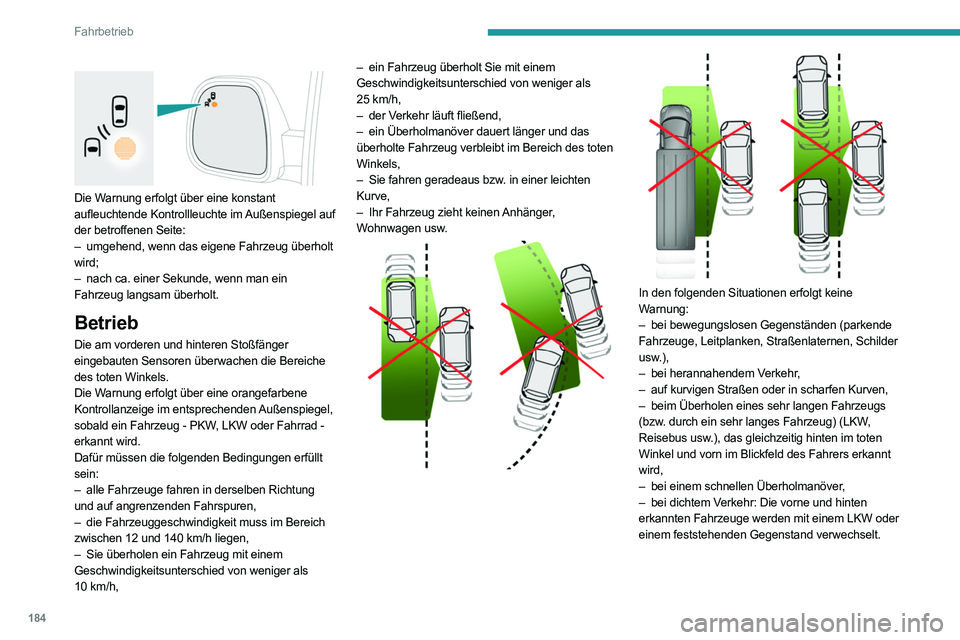

Die Warnung erfolgt über eine konstant
aufleuchtende Kontrollleuchte im Außenspiegel auf
der betroffenen Seite:
–
umgehend, wenn das eigene Fahrzeug überholt

wird;
–

nach ca. einer Sekunde, wenn man ein

Fahrzeug langsam überholt.
Betrieb
Die am vorderen und hinteren Stoßfänger
eingebauten Sensoren überwachen die Bereiche
des toten Winkels.
Die Warnung erfolgt über eine orangefarbene
Kontrollanzeige im entsprechenden Außenspiegel,
sobald ein Fahrzeug - PKW, LKW oder Fahrrad -
erkannt wird.
Dafür müssen die folgenden Bedingungen erfüllt
sein:
–

alle Fahrzeuge fahren in derselben Richtung

und auf angrenzenden Fahrspuren,
–

die Fahrzeuggeschwindigkeit muss im Bereich

zwischen 12 und 140
km/h liegen,
–

Sie überholen ein Fahrzeug mit einem

Geschwindigkeitsunterschied von weniger als
10
km/h, –

ein Fahrzeug überholt Sie mit einem

Geschwindigkeitsunterschied von weniger als
25 km/h,
–
der V
erkehr läuft fließend,
–
ein Überholmanöver dauert länger und das

überholte Fahrzeug verbleibt im Bereich des toten
Winkels,
–
Sie fahren geradeaus bzw
. in einer leichten
Kurve,
–
Ihr Fahrzeug zieht keinen
Anhänger,
Wohnwagen usw.




In den folgenden Situationen erfolgt keine
Warnung:
–
bei bewegungslosen Gegenständen (parkende

Fahrzeuge, Leitplanken, Straßenlaternen, Schilder
usw.),
–

bei herannahendem V
erkehr,
–

auf kurvigen Straßen oder in scharfen Kurven,
–


beim Ãœberholen eines sehr langen Fahrzeugs

(bzw. durch ein sehr langes Fahrzeug) (LKW,
Reisebus usw.), das gleichzeitig hinten im toten
Winkel und vorn im Blickfeld des Fahrers erkannt
wird,
–

bei einem schnellen Überholmanöver
,
–

bei dichtem V
erkehr: Die vorne und hinten
erkannten Fahrzeuge werden mit einem LKW oder
einem feststehenden Gegenstand verwechselt.

185
Fahrbetrieb

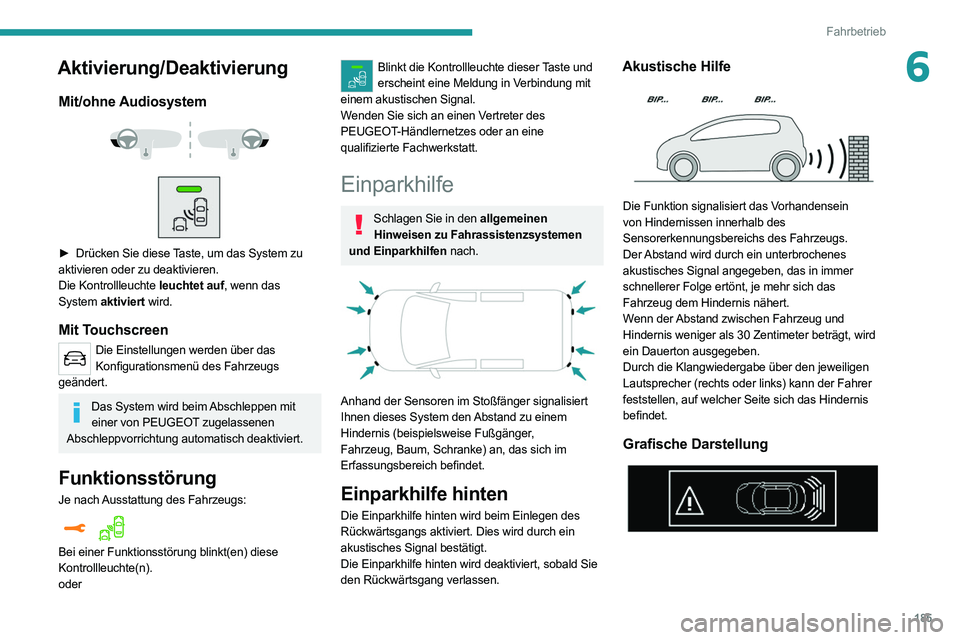

6Aktivierung/Deaktivierung
Mit/ohne Audiosystem



► Drücken Sie diese Taste, um das System zu
aktivieren oder zu deaktivieren.
Die Kontrollleuchte leuchtet auf, wenn das
System aktiviert wird.
Mit Touchscreen
Die Einstellungen werden über das
Konfigurationsmenü des Fahrzeugs
geändert.
Das System wird beim Abschleppen mit einer von PEUGEOT zugelassenen
Abschleppvorrichtung automatisch deaktiviert.
Funktionsstörung
Je nach Ausstattung des Fahrzeugs:
Bei einer Funktionsstörung blinkt(en) diese
Kontrollleuchte(n).
oder
Blinkt die Kontrollleuchte dieser Taste und erscheint eine Meldung in Verbindung mit
einem akustischen Signal.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Einparkhilfe
Schlagen Sie in den allgemeinen Hinweisen zu Fahrassistenzsystemen
und Einparkhilfen nach.


Anhand der Sensoren im Stoßfänger signalisiert
Ihnen dieses System den Abstand zu einem
Hindernis (beispielsweise Fußgänger,
Fahrzeug, Baum, Schranke) an, das sich im
Erfassungsbereich befindet.
Einparkhilfe hinten
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert. Dies wird durch ein
akustisches Signal bestätigt.
Die Einparkhilfe hinten wird deaktiviert, sobald Sie
den Rückwärtsgang verlassen.
Akustische Hilfe

Die Funktion signalisiert das Vorhandensein
von Hindernissen innerhalb des
Sensorerkennungsbereichs des Fahrzeugs.
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt, wird
ein Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Grafische Darstellung

186
Fahrbetrieb

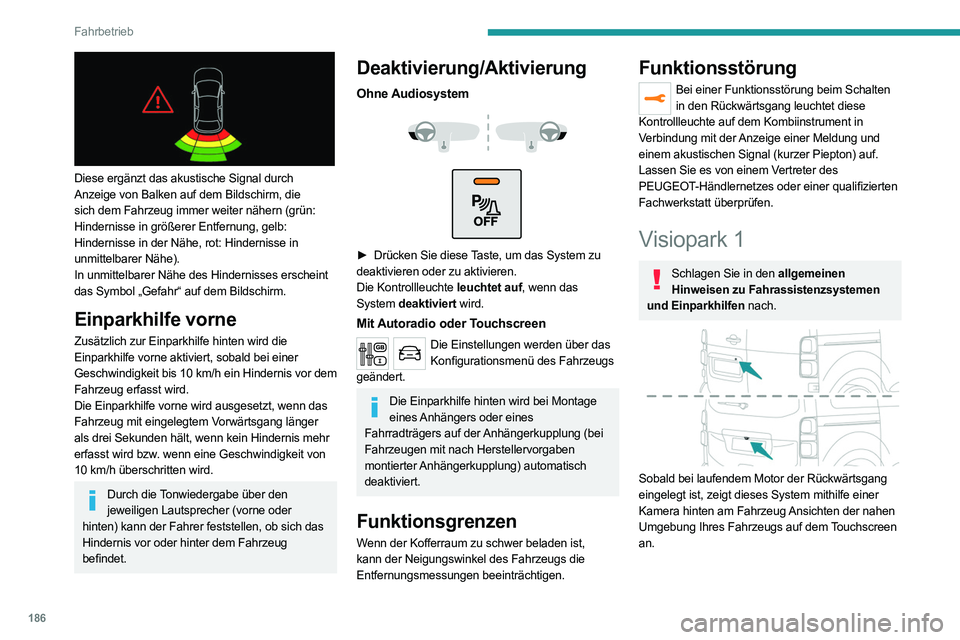

Diese ergänzt das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
sich dem Fahrzeug immer weiter nähern (grün:
Hindernisse in größerer Entfernung, gelb:
Hindernisse in der Nähe, rot: Hindernisse in
unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses erscheint
das Symbol „Gefahr“ auf dem Bildschirm.
Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor dem
Fahrzeug erfasst wird.
Die Einparkhilfe vorne wird ausgesetzt, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger
als drei Sekunden hält, wenn kein Hindernis mehr
erfasst wird bzw. wenn eine Geschwindigkeit von
10
km/h überschritten wird.
Durch die Tonwiedergabe über den jeweiligen Lautsprecher (vorne oder
hinten) kann der Fahrer feststellen, ob sich das
Hindernis vor oder hinter dem Fahrzeug
befindet.
Deaktivierung/Aktivierung
Ohne Audiosystem



► Drücken Sie diese Taste, um das System zu
deaktivieren oder zu aktivieren.
Die Kontrollleuchte leuchtet auf, wenn das
System deaktiviert wird.
Mit Autoradio oder Touchscreen
Die Einstellungen werden über das
Konfigurationsmenü des Fahrzeugs
geändert.
Die Einparkhilfe hinten wird bei Montage eines Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung (bei
Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung) automatisch
deaktiviert.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal (kurzer Piepton) auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Visiopark 1
Schlagen Sie in den allgemeinen
Hinweisen zu Fahrassistenzsystemen
und Einparkhilfen nach.


Sobald bei laufendem Motor der Rückwärtsgang
eingelegt ist, zeigt dieses System mithilfe einer
Kamera hinten am Fahrzeug Ansichten der nahen
Umgebung Ihres Fahrzeugs auf dem Touchscreen
an.

187
Fahrbetrieb
6

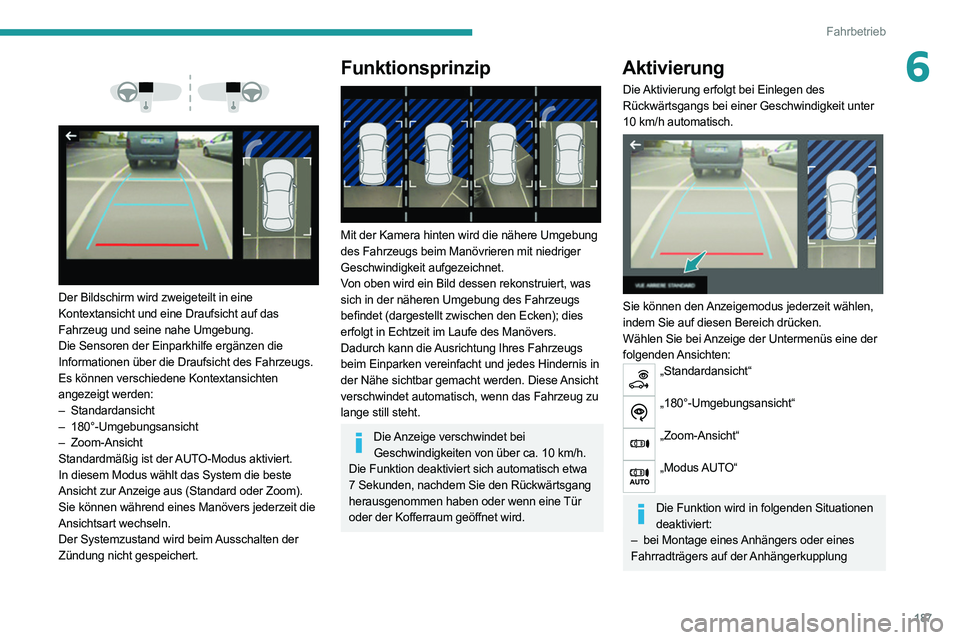

Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht
–
180°-Umgebungsansicht
–
Zoom-Ansicht
Standardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsprinzip

Mit der Kamera hinten wird die nähere Umgebung
des Fahrzeugs beim Manövrieren mit niedriger
Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Die Anzeige verschwindet bei Geschwindigkeiten von über ca. 10 km/h.
Die Funktion deaktiviert sich automatisch etwa
7 Sekunden, nachdem Sie den Rückwärtsgang
herausgenommen haben oder wenn eine Tür
oder der Kofferraum geöffnet wird.
Aktivierung
Die Aktivierung erfolgt bei Einlegen des
Rückwärtsgangs bei einer Geschwindigkeit unter
10
km/h automatisch.


Sie können den Anzeigemodus jederzeit wählen,
indem Sie auf diesen Bereich drücken.
Wählen Sie bei Anzeige der Untermenüs eine der
folgenden Ansichten:
„Standardansicht“
„180°-Umgebungsansicht“
„Zoom-Ansicht“
„Modus AUTO“
Die Funktion wird in folgenden Situationen
deaktiviert:
–

bei Montage eines
Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung

188
Fahrbetrieb

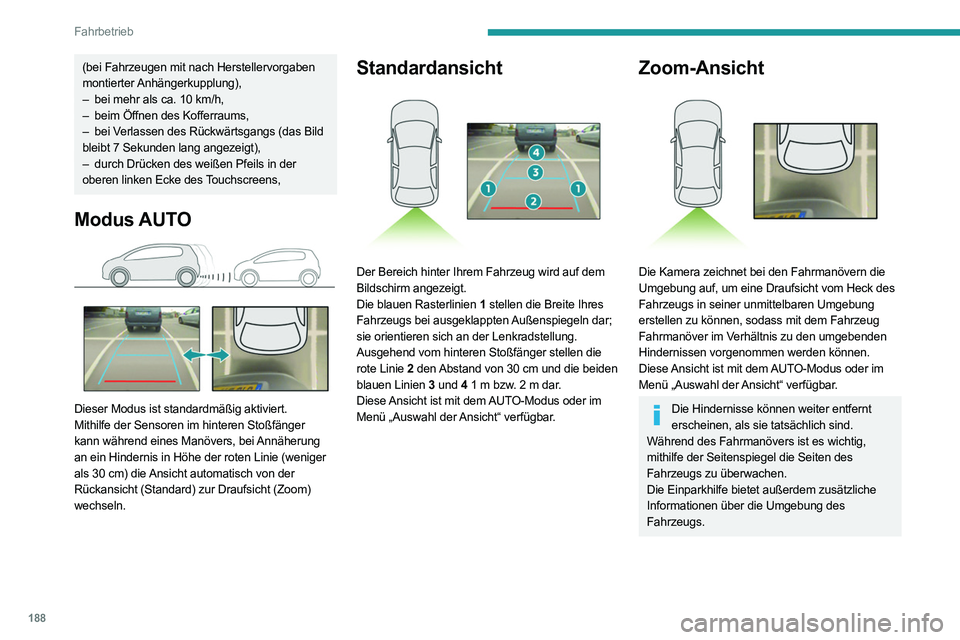

(bei Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung),
–
bei mehr als ca. 10
km/h,
–

beim Öffnen des Kofferraums,
–


bei V
erlassen des Rückwärtsgangs (das Bild
bleibt 7 Sekunden lang angezeigt),
–

durch Drücken des weißen Pfeils in der

oberen linken Ecke des Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30
cm) die Ansicht automatisch von der
Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30
cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
