219
Em caso de anomalia
8Estas ferramentas são específicas para o seu veículo e podem variar consoante o
equipamento.
Não as utilize para outros fins.

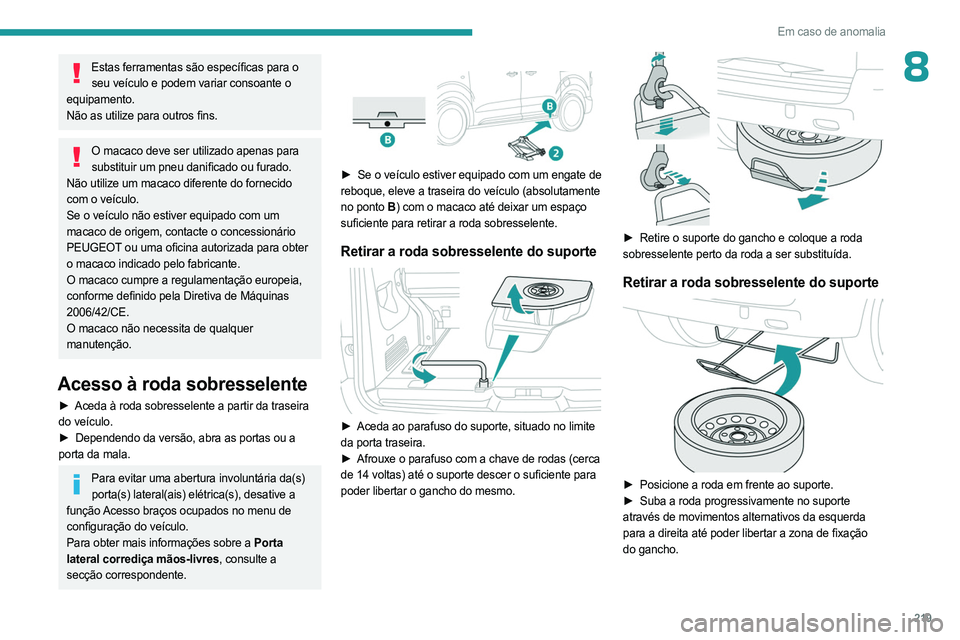

O macaco deve ser utilizado apenas para substituir um pneu danificado ou furado.
Não utilize um macaco diferente do fornecido
com o veículo.
Se o veículo não estiver equipado com um
macaco de origem, contacte o concessionário
PEUGEOT ou uma oficina autorizada para obter
o macaco indicado pelo fabricante.
O macaco cumpre a regulamentação europeia,
conforme definido pela Diretiva de Máquinas
2006/42/CE.
O macaco não necessita de qualquer
manutenção.
Acesso à roda sobresselente
► Aceda à roda sobresselente a partir da traseira
do veículo.
►

Dependendo da versão, abra as portas ou a

porta da mala.
Para evitar uma abertura involuntária da(s) porta(s) lateral(ais) elétrica(s), desative a
função Acesso braços ocupados no menu de
configuração do veículo.
Para obter mais informações sobre a Porta
lateral corrediça mãos-livres, consulte a
secção correspondente.


► Se o veículo estiver equipado com um engate de
reboque, eleve a traseira do veículo (absolutamente
no ponto B ) com o macaco até deixar um espaço
suficiente para retirar a roda sobresselente.
Retirar a roda sobresselente do suporte

► Aceda ao parafuso do suporte, situado no limite
da porta traseira.
►

Afrouxe o parafuso com a chave de rodas (cerca

de 14 voltas) até o suporte descer o suficiente para
poder libertar o gancho do mesmo.


► Retire o suporte do gancho e coloque a roda
sobresselente perto da roda a ser substituída.
Retirar a roda sobresselente do suporte

► Posicione a roda em frente ao suporte.
► Suba a roda progressivamente no suporte
através de movimentos alternativos da esquerda
para a direita até poder libertar a zona de fixação
do gancho.

220
Em caso de anomalia

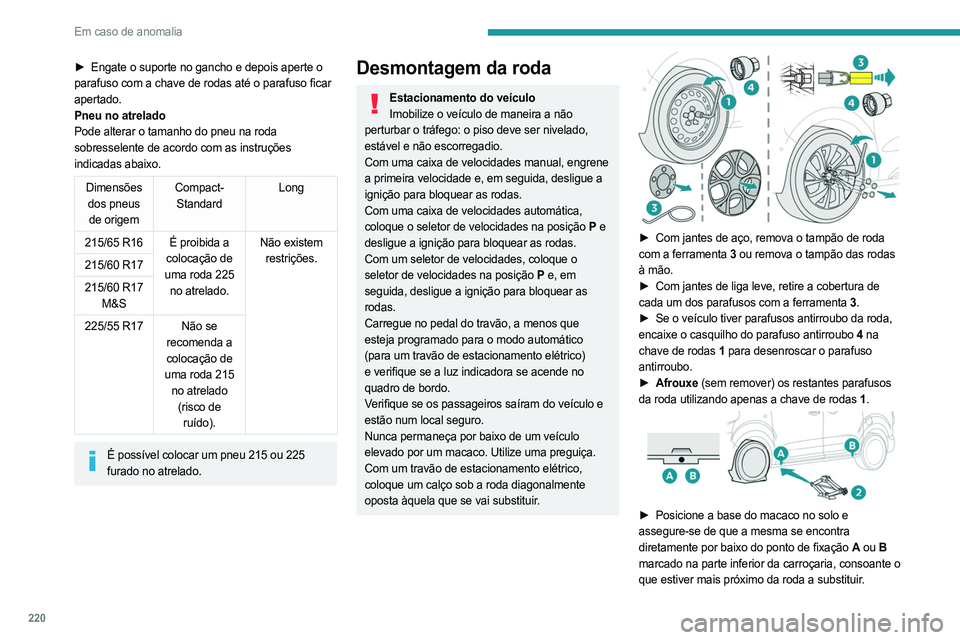

► Engate o suporte no gancho e depois aperte o
parafuso com a chave de rodas até o parafuso ficar
apertado.
Pneu no atrelado
Pode alterar o tamanho do pneu na roda
sobresselente de acordo com as instruções
indicadas abaixo.
Dimensões dos pneus de origem Compact-
Standard Long
215/65 R16 É proibida a
colocação de
uma roda 225 no atrelado. Não existem
restrições.
215/60 R17
215/60 R17
M&S
225/55 R17 Não se recomenda a
colocação de
uma roda 215 no atrelado (risco de ruído).
É possível colocar um pneu 215 ou 225 furado no atrelado.
Desmontagem da roda
Estacionamento do veículoImobilize o veículo de maneira a não
perturbar o tráfego: o piso deve ser nivelado,
estável e não escorregadio.
Com uma caixa de velocidades manual, engrene
a primeira velocidade e, em seguida, desligue a
ignição para bloquear as rodas.
Com uma caixa de velocidades automática,
coloque o seletor de velocidades na posição P e
desligue a ignição para bloquear as rodas.
Com um seletor de velocidades, coloque o
seletor de velocidades na posição P e, em
seguida, desligue a ignição para bloquear as
rodas.
Carregue no pedal do travão, a menos que
esteja programado para o modo automático
(para um travão de estacionamento elétrico)
e verifique se a luz indicadora se acende no
quadro de bordo.
Verifique se os passageiros saíram do veículo e
estão num local seguro.
Nunca permaneça por baixo de um veículo
elevado por um macaco. Utilize uma preguiça.
Com um travão de estacionamento elétrico,
coloque um calço sob a roda diagonalmente
oposta àquela que se vai substituir.


► Com jantes de aço, remova o tampão de roda
com a ferramenta 3 ou remova o tampão das rodas
à mão.
►

Com jantes de liga leve, retire a cobertura de

cada um dos parafusos com a ferramenta 3 .
►

Se o veículo tiver parafusos antirroubo da roda,

encaixe o casquilho do parafuso antirroubo 4 na
chave de rodas 1 para desenroscar o parafuso
antirroubo.
►

Afrouxe
(sem remover) os restantes parafusos
da roda utilizando apenas a chave de rodas 1 .


► Posicione a base do macaco no solo e
assegure-se de que a mesma se encontra
diretamente por baixo do ponto de fixação A ou B
marcado na parte inferior da carroçaria, consoante o
que estiver mais próximo da roda a substituir.

221
Em caso de anomalia
8

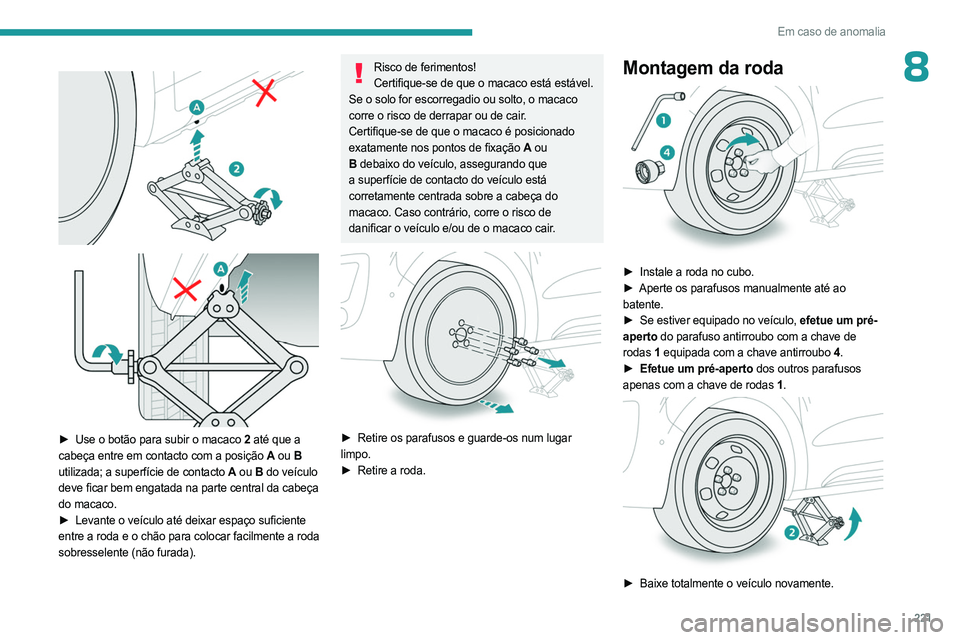

► Use o botão para subir o macaco 2 até que a
cabeça entre em contacto com a posição A ou B
utilizada; a superfície de contacto A ou B do veículo
deve ficar bem engatada na parte central da cabeça
do macaco.
►

Levante o veículo até deixar espaço suficiente

entre a roda e o chão para colocar facilmente a roda
sobresselente (não furada).
Risco de ferimentos! Certifique-se de que o macaco está estável.
Se o solo for escorregadio ou solto, o macaco
corre o risco de derrapar ou de cair.
Certifique-se de que o macaco é posicionado
exatamente nos pontos de fixação A ou
B debaixo do veículo, assegurando que
a superfície de contacto do veículo está
corretamente centrada sobre a cabeça do
macaco. Caso contrário, corre o risco de
danificar o veículo e/ou de o macaco cair.


► Retire os parafusos e guarde-os num lugar
limpo.
►

Retire a roda.
Montagem da roda

► Instale a roda no cubo.
► Aperte os parafusos manualmente até ao
batente.
►

Se estiver equipado no veículo,
efetue um pré-
aperto do parafuso antirroubo com a chave de
rodas 1 equipada com a chave antirroubo 4 .
►

Efetue um pré-aperto
dos outros parafusos
apenas com a chave de rodas
1.


► Baixe totalmente o veículo novamente.

222
Em caso de anomalia
► Dobre o macaco 2 e retire-o.

► Se estiver equipado no veículo, aperte o
parafuso antirroubo com a chave de rodas 1
equipada com a chave antirroubo
4.
►

Aperte
os outros parafusos apenas com a chave
de rodas
1.
►

Arrume as ferramentas na respetiva caixa.
Montagem de uma roda sobresselente de aço ou de utilização temporária
Se o veículo estiver equipado com jantes de
alumínio, as anilhas A não devem entrar em
contacto com a roda sobresselente de aço
ou utilização temporária. A roda é mantida no
respetivo local pela superfície de contacto cónica
B de cada parafuso.
Depois de substituir uma roda
Arrume corretamente o pneu furado no
suporte.
Dirija-se de imediato a um concessionário
PEUGEOT ou a uma oficina autorizada.
Peça para verificarem o pneu furado. Após
inspeção, o técnico vai indicar-lhe se o pneu
pode ser reparado ou se deve ser substituído.
Algumas funções auxiliares de condução devem ser desativadas, por exemplo o
Active Safety Brake.
Se o veículo estiver equipado com uma deteção da pressão baixa dos pneus,
verifique a pressão dos pneus e reinicialize o
sistema.
Para obter mais informações sobre a Deteção
da pressão baixa dos pneus, consulte a
secção correspondente.
Deteção de pressão baixa dos pneus A roda sobresselente em chapa não possui
sensor.
Roda com tampão de roda Aquando da montagem da roda, volte a
montar o tampão de roda começando por colocar
o seu entalhe voltado para a válvula e premindo
a sua superfície com a palma da mão.
Substituir uma lâmpada
Em determinadas condições climáticas (por
exemplo, baixa temperatura ou humidade),
o embaciamento da superfície interna do vidro
das luzes dianteiras e traseiras é normal; este
embaciamento desaparece alguns minutos após
o acendimento das luzes.
Os faróis encontram-se equipados com vidro em policarbonato, revestido por um
verniz protetor:
–

Nunca limpe os faróis com um pano

seco ou abrasivo, produtos de limpeza ou
solventes.
–

Utilize uma esponja e água com sabão ou um

produto com um pH neutro.
–

Ao utilizar lavagem de alta pressão em

sujidade persistente, não aponte a lança de
maneira persistente para os faróis ou para os
rebordos, para evitar deteriorar o respetivo verniz
e a junta de estanqueidade.
A substituição de uma lâmpada só deve ser efetuada com a ignição desligada e depois
do farol/luz estar apagada há vários minutos:
risco de queimadura grave!
Não toque diretamente na lâmpada com os
dedos: utilize um pano sem fios.
É essencial utilizar apenas lâmpadas do tipo
antiultravioletas (UV), para não danificar as
luzes.

223
Em caso de anomalia

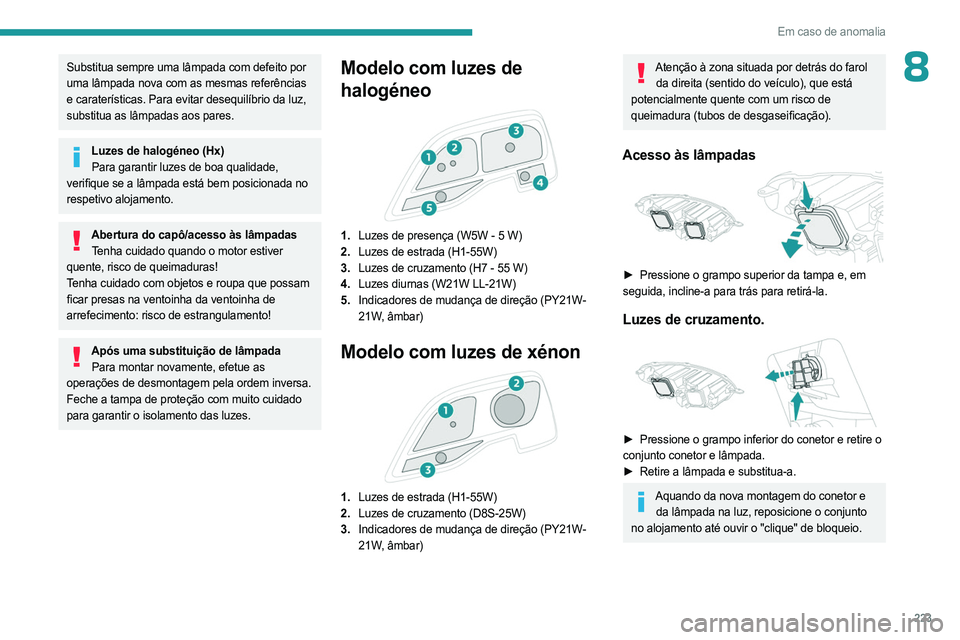

8Substitua sempre uma lâmpada com defeito por
uma lâmpada nova com as mesmas referências
e caraterísticas. Para evitar desequilíbrio da luz,
substitua as lâmpadas aos pares.
Luzes de halogéneo (Hx)Para garantir luzes de boa qualidade,
verifique se a lâmpada está bem posicionada no
respetivo alojamento.
Abertura do capô/acesso às lâmpadas Tenha cuidado quando o motor estiver
quente, risco de queimaduras!
Tenha cuidado com objetos e roupa que possam
ficar presas na ventoinha da ventoinha de
arrefecimento: risco de estrangulamento!
Após uma substituição de lâmpada Para montar novamente, efetue as
operações de desmontagem pela ordem inversa.
Feche a tampa de proteção com muito cuidado
para garantir o isolamento das luzes.
Modelo com luzes de
halogéneo


1. Luzes de presença (W5W - 5 W)
2. Luzes de estrada (H1-55W)
3. Luzes de cruzamento (H7 - 55 W)
4. Luzes diurnas (W21W LL-21W)
5. Indicadores de mudança de direção (PY21W-
21W, âmbar)
Modelo com luzes de xénon

1.Luzes de estrada (H1-55W)
2. Luzes de cruzamento (D8S-25W)
3. Indicadores de mudança de direção (PY21W-
21W, âmbar)
Atenção à zona situada por detrás do farol
da direita (sentido do veículo), que está
potencialmente quente com um risco de
queimadura (tubos de desgaseificação).
Acesso às lâmpadas

► Pressione o grampo superior da tampa e, em
seguida, incline-a para trás para retirá-la.
Luzes de cruzamento.

► Pressione o grampo inferior do conetor e retire o
conjunto conetor e lâmpada.
►

Retire a lâmpada e substitua-a.
Aquando da nova montagem do conetor e da lâmpada na luz, reposicione o conjunto
no alojamento até ouvir o "clique" de bloqueio.

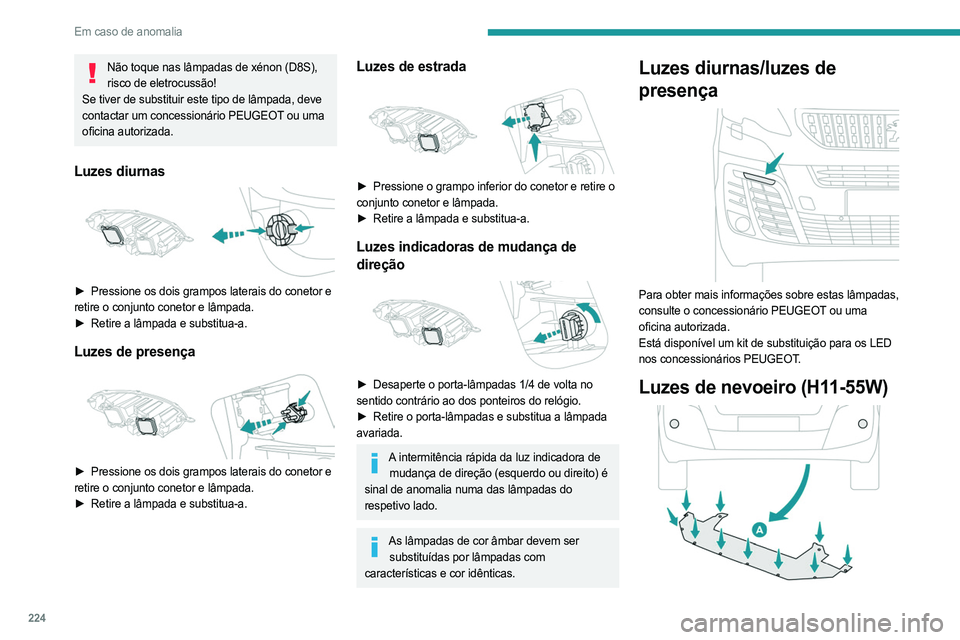

224
Em caso de anomalia
Não toque nas lâmpadas de xénon (D8S), risco de eletrocussão!
Se tiver de substituir este tipo de lâmpada, deve
contactar um concessionário PEUGEOT ou uma
oficina autorizada.
Luzes diurnas

► Pressione os dois grampos laterais do conetor e
retire o conjunto conetor e lâmpada.
►

Retire a lâmpada e substitua-a.
Luzes de presença

► Pressione os dois grampos laterais do conetor e
retire o conjunto conetor e lâmpada.
►

Retire a lâmpada e substitua-a.
Luzes de estrada

► Pressione o grampo inferior do conetor e retire o
conjunto conetor e lâmpada.
►

Retire a lâmpada e substitua-a.
Luzes indicadoras de mudança de
direção


► Desaperte o porta-lâmpadas 1/4 de volta no
sentido contrário ao dos ponteiros do relógio.
►

Retire o porta-lâmpadas e substitua a lâmpada

avariada.
A intermitência rápida da luz indicadora de mudança de direção (esquerdo ou direito) é
sinal de anomalia numa das lâmpadas do
respetivo lado.
As lâmpadas de cor âmbar devem ser substituídas por lâmpadas com
características e cor idênticas.
Luzes diurnas/luzes de
presença


Para obter mais informações sobre estas lâmpadas,
consulte o concessionário PEUGEOT ou uma
oficina autorizada.
Está disponível um kit de substituição para os LED
nos concessionários PEUGEOT.
Luzes de nevoeiro (H11-55W)

225
Em caso de anomalia

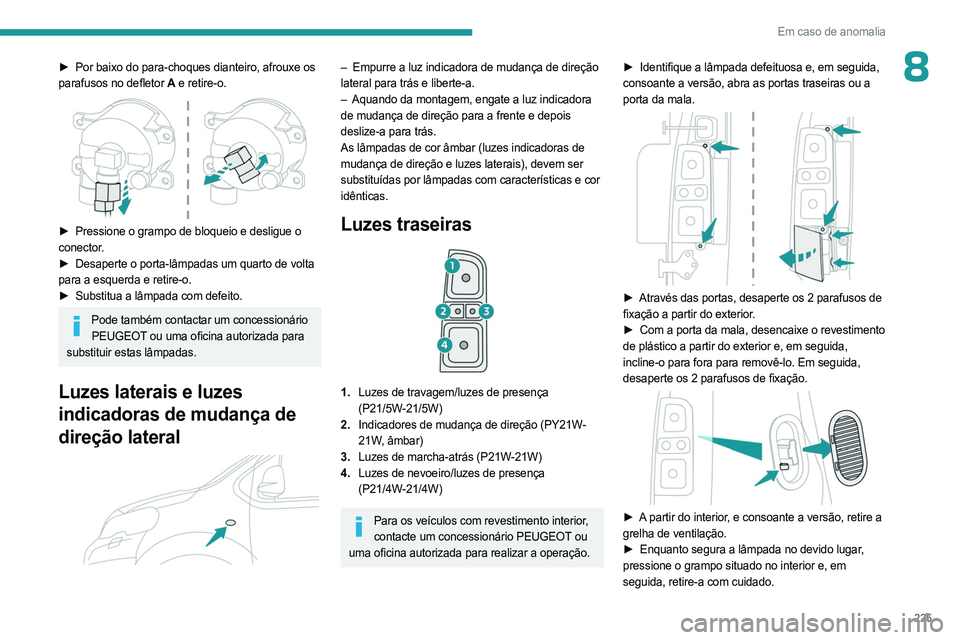

8► Por baixo do para-choques dianteiro, afrouxe os
parafusos no defletor A e retire-o.


► Pressione o grampo de bloqueio e desligue o
conector.
►

Desaperte o porta-lâmpadas um quarto de volta

para a esquerda e retire-o.
►

Substitua a lâmpada com defeito.
Pode também contactar um concessionário PEUGEOT ou uma oficina autorizada para
substituir estas lâmpadas.
Luzes laterais e luzes
indicadoras de mudança de
direção lateral


– Empurre a luz indicadora de mudança de direção
lateral para trás e liberte-a.
–

Aquando da montagem, engate a luz indicadora

de mudança de direção para a frente e depois
deslize-a para trás.
As lâmpadas de cor âmbar (luzes indicadoras de
mudança de direção e luzes laterais), devem ser
substituídas por lâmpadas com características e cor
idênticas.
Luzes traseiras

1. Luzes de travagem/luzes de presença
(P21/5W-21/5W)
2. Indicadores de mudança de direção (PY21W-
21W, âmbar)
3. Luzes de marcha-atrás (P21W-21W)
4. Luzes de nevoeiro/luzes de presença
(P21/4W-21/4W)
Para os veículos com revestimento interior,
contacte um concessionário PEUGEOT ou
uma oficina autorizada para realizar a operação. ►

Identifique a lâmpada defeituosa e, em seguida,

consoante a versão, abra as portas traseiras ou a
porta da mala.


► Através das portas, desaperte os 2 parafusos de
fixação a partir do exterior.
►

Com a porta da mala, desencaixe o revestimento

de plástico a partir do exterior e, em seguida,
incline-o para fora para removê-lo. Em seguida,
desaperte os 2 parafusos de fixação.


► A partir do interior, e consoante a versão, retire a
grelha de ventilação.
►

Enquanto segura a lâmpada no devido lugar
,
pressione o grampo situado no interior e, em
seguida, retire-a com cuidado.

226
Em caso de anomalia

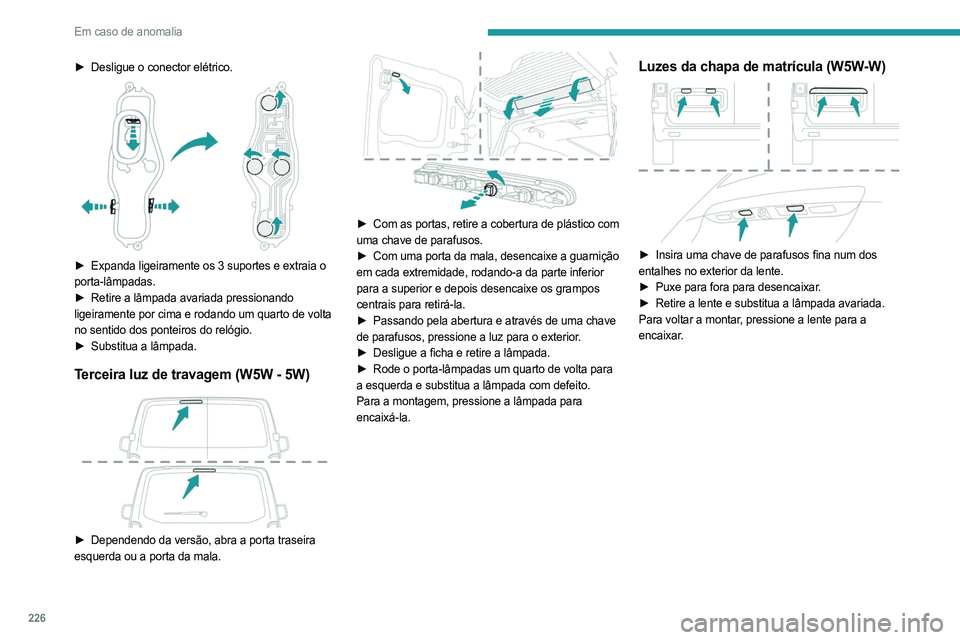

► Desligue o conector elétrico.

► Expanda ligeiramente os 3 suportes e extraia o
porta-lâmpadas.
►

Retire a lâmpada avariada pressionando

ligeiramente por cima e rodando um quarto de volta
no sentido dos ponteiros do relógio.
►

Substitua a lâmpada.
Terceira luz de travagem (W5W - 5W)

► Dependendo da versão, abra a porta traseira
esquerda ou a porta da mala.


► Com as portas, retire a cobertura de plástico com
uma chave de parafusos.
►

Com uma porta da mala, desencaixe a guarnição

em cada extremidade, rodando-a da parte inferior
para a superior e depois desencaixe os grampos
centrais para retirá-la.
►

Passando pela abertura e através de uma chave

de parafusos, pressione a luz para o exterior.
►

Desligue a ficha e retire a lâmpada.
►


Rode o porta-lâmpadas um quarto de volta para

a esquerda e substitua a lâmpada com defeito.
Para a montagem, pressione a lâmpada para
encaixá-la.
Luzes da chapa de matrícula (W5W-W)

► Insira uma chave de parafusos fina num dos
entalhes no exterior da lente.
►

Puxe para fora para desencaixar
.
►

Retire a lente e substitua a lâmpada avariada.
Para voltar a montar

, pressione a lente para a
encaixar.

227
Em caso de anomalia

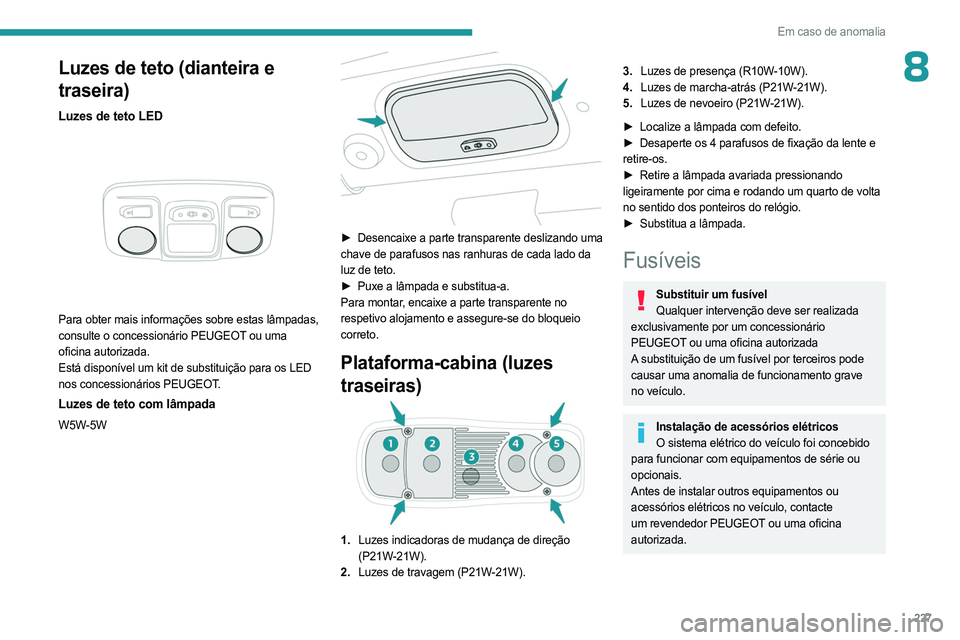

8Luzes de teto (dianteira e
traseira)
Luzes de teto LED

Para obter mais informações sobre estas lâmpadas,
consulte o concessionário PEUGEOT ou uma
oficina autorizada.
Está disponível um kit de substituição para os LED
nos concessionários PEUGEOT.
Luzes de teto com lâmpada
W5W-5W

► Desencaixe a parte transparente deslizando uma
chave de parafusos nas ranhuras de cada lado da
luz de teto.
►

Puxe a lâmpada e substitua-a.
Para montar

, encaixe a parte transparente no
respetivo alojamento e assegure-se do bloqueio
correto.
Plataforma-cabina (luzes
traseiras)
1. Luzes indicadoras de mudança de direção
(P21W-21W).
2. Luzes de travagem (P21W-21W).
3.Luzes de presença (R10W-10W).
4. Luzes de marcha-atrás (P21W-21W).
5. Luzes de nevoeiro (P21W-21W).
►

Localize a lâmpada com defeito.
►


Desaperte os 4 parafusos de fixação da lente e

retire-os.
►

Retire a lâmpada avariada pressionando

ligeiramente por cima e rodando um quarto de volta
no sentido dos ponteiros do relógio.
►

Substitua a lâmpada.
Fusíveis
Substituir um fusível
Qualquer intervenção deve ser realizada
exclusivamente por um concessionário
PEUGEOT ou uma oficina autorizada
A substituição de um fusível por terceiros pode
causar uma anomalia de funcionamento grave
no veículo.
Instalação de acessórios elétricos O sistema elétrico do veículo foi concebido
para funcionar com equipamentos de série ou
opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, contacte
um revendedor PEUGEOT ou uma oficina
autorizada.

228
Em caso de anomalia

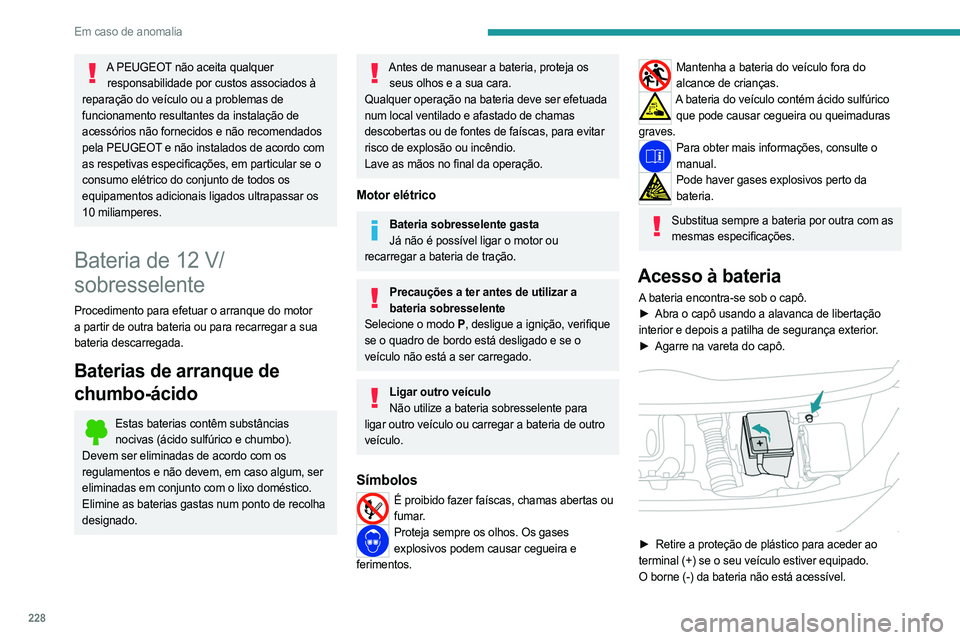

A PEUGEOT não aceita qualquer responsabilidade por custos associados à
reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não recomendados
pela PEUGEOT e não instalados de acordo com
as respetivas especificações, em particular se o
consumo elétrico do conjunto de todos os
equipamentos adicionais ligados ultrapassar os
10 miliamperes.
Bateria de 12 V/
sobresselente
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Baterias de arranque de
chumbo-ácido
Estas baterias contêm substâncias nocivas (ácido sulfúrico e chumbo).
Devem ser eliminadas de acordo com os
regulamentos e não devem, em caso algum, ser
eliminadas em conjunto com o lixo doméstico.
Elimine as baterias gastas num ponto de recolha
designado.
Antes de manusear a bateria, proteja os seus olhos e a sua cara.
Qualquer operação na bateria deve ser efetuada
num local ventilado e afastado de chamas
descobertas ou de fontes de faíscas, para evitar
risco de explosão ou incêndio.
Lave as mãos no final da operação.
Motor elétrico
Bateria sobresselente gasta Já não é possível ligar o motor ou
recarregar a bateria de tração.
Precauções a ter antes de utilizar a bateria sobresselente
Selecione o modo
P, desligue a ignição, verifique
se o quadro de bordo está desligado e se o
veículo não está a ser carregado.
Ligar outro veículo Não utilize a bateria sobresselente para
ligar outro veículo ou carregar a bateria de outro
veículo.
Símbolos
É proibido fazer faíscas, chamas abertas ou fumar.
Proteja sempre os olhos. Os gases explosivos podem causar cegueira e
ferimentos.
Mantenha a bateria do veículo fora do alcance de crianças.
A bateria do veículo contém ácido sulfúrico que pode causar cegueira ou queimaduras
graves.
Para obter mais informações, consulte o manual.
Pode haver gases explosivos perto da bateria.
Substitua sempre a bateria por outra com as mesmas especificações.
Acesso à bateria
A bateria encontra-se sob o capô.
► Abra o capô usando a alavanca de libertação
interior e depois a patilha de segurança exterior.
►

Agarre na vareta do capô.

► Retire a proteção de plástico para aceder ao
terminal (+) se o seu veículo estiver equipado.
O borne (-) da bateria não está acessível.
