Peugeot Expert Tepee 2013 Instrukcja Obsługi (in Polish)

69
Siedzenia

ERGONOMIA i KOMFOR
T
3

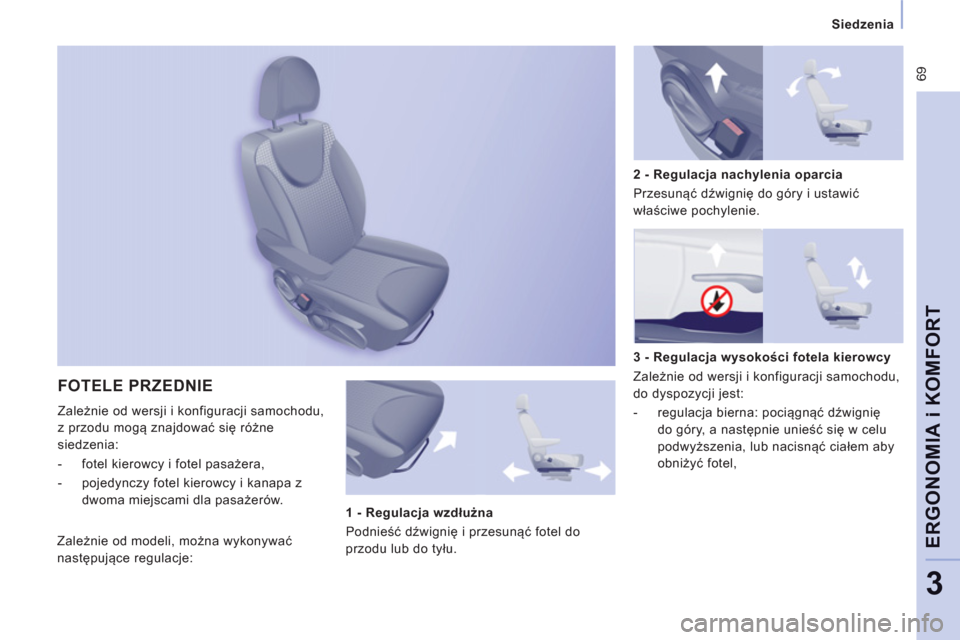

FOTELE PRZEDNIE
Zależnie od wersji i konfiguracji samochodu,
z przodu mogą znajdować się r

70


Siedzenia

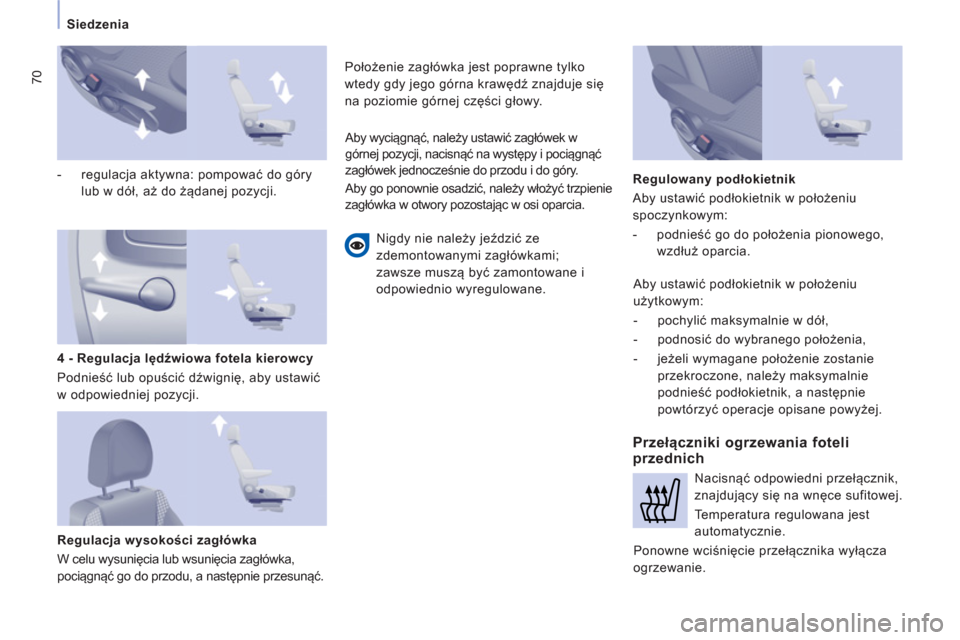

- re
gulacja aktywna: pompować do g

71
Siedzenia

ERGONOMIA i KOMFOR
T
3

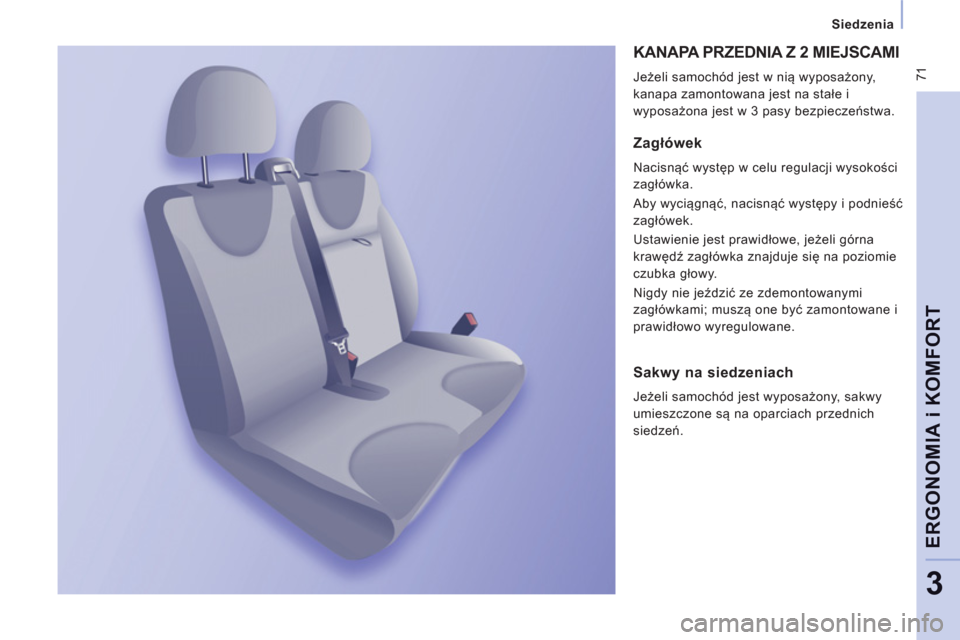

KANAPA PRZEDNIA Z 2 MIEJSCAMI

Jeżeli samochód jest w nią wyposażony,
kanapa zamontowana jest na stałe i
wyposażona jest w 3 pasy bezpieczeństwa.


Zagłówek

Nacisnąć występ w celu regulacji wysokości
zagłówka.
Aby wyciągnąć, nacisnąć występy i podnieść
zagłówek.
Ustawienie jest prawidłowe, jeżeli górna
krawędź zagłówka znajduje się na poziomie
czubka głowy.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być zamontowane i
prawidłowo wyregulowane.


Sakwy na siedzeniach

Jeżeli samochód jest wyposażony, sakwy
umieszczone są na oparciach przednich
siedzeń.

72


Siedzenia

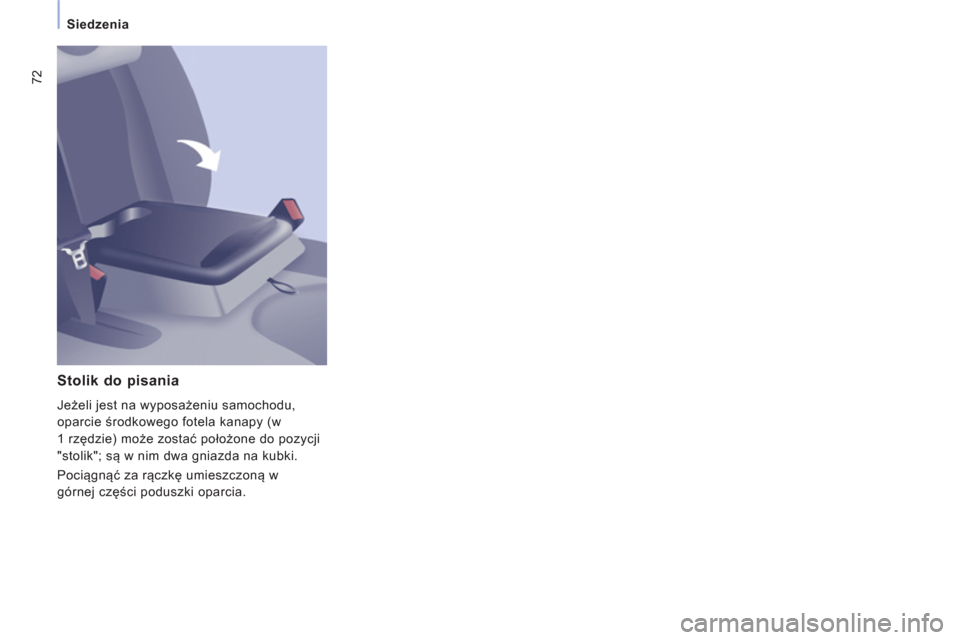

Stolik do pisania

Jeżeli jest na wyposażeniu samochodu,
oparcie środkowego fotela kanapy (w
1 rzędzie) może zostać położone do pozycji
"stolik"; są w nim dwa gniazda na kubki.
Pociągnąć za rączkę umieszczoną w
górnej części poduszki oparcia.

73
Siedzenia

ERGONOMIA i KOMFOR
T
3

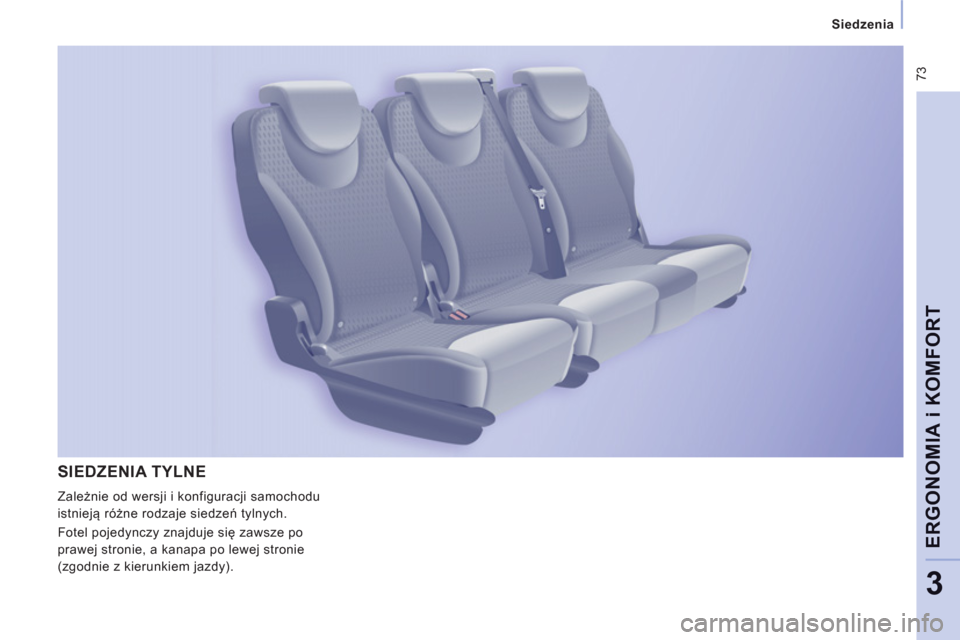

SIEDZENIA TYLNE

Zależnie od wersji i konfiguracji samochodu
istnieją różne rodzaje siedzeń tylnych.
Fotel pojedynczy znajduje się zawsze po
prawej stronie, a kanapa po lewej stronie
(zgodnie z kierunkiem jazdy).

74


Siedzenia

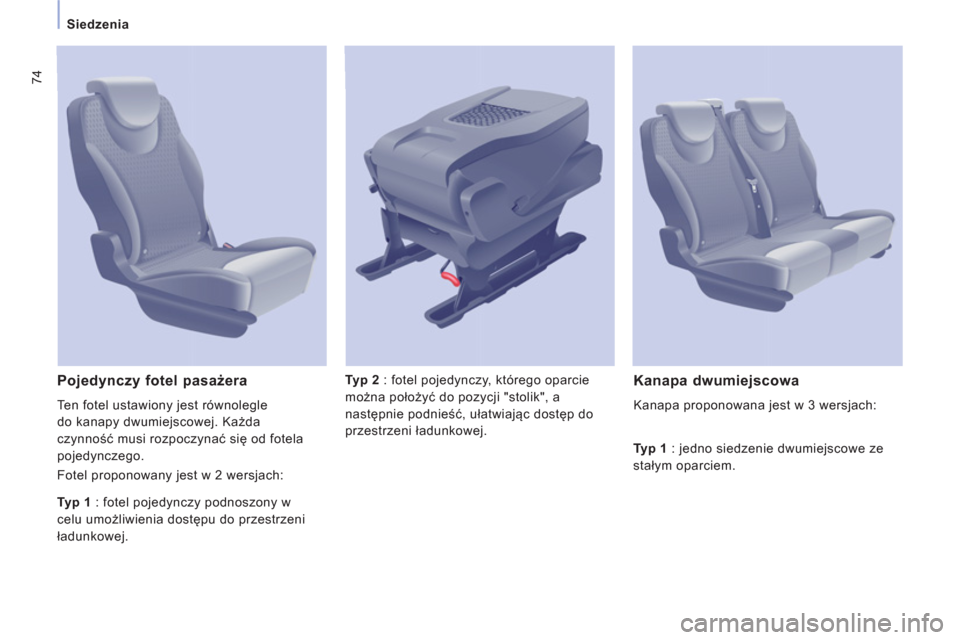

Typ 2
: fotel pojedynczy, którego oparcie
można położyć do pozycji "stolik", a
następnie podnieść, ułatwiając dostęp do
przestrzeni ładunkowej.


Pojedynczy fotel pasażera

Ten fotel ustawiony jest równolegle
do kanapy dwumiejscowej. Każda
czynność musi rozpoczynać się od fotela
pojedynczego.
Fotel proponowany jest w 2 wersjach:

Kanapa dwumiejscowa

Kanapa proponowana jest w 3 wersjach:

Typ 1
: fotel pojedynczy podnoszony w
celu umożliwienia dostępu do przestrzeni
ładunkowej.
Typ 1
: jedno siedzenie dwumiejscowe ze
stałym oparciem.

75
Siedzenia

ERGONOMIA i KOMFOR
T
3

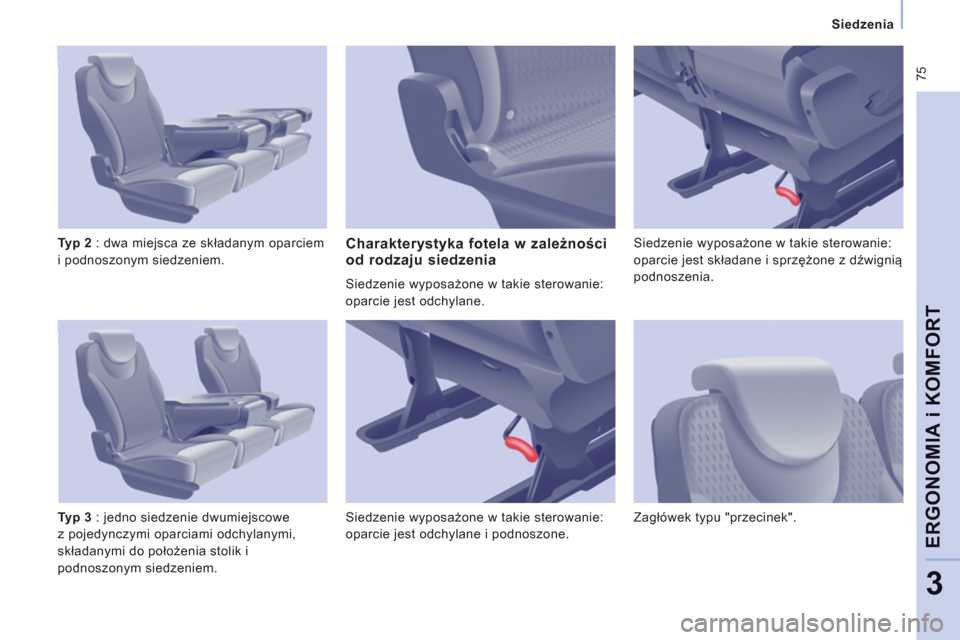

Typ 2
: dwa miejsca ze składanym oparciem
i podnoszonym siedzeniem.

Typ 3
: jedno siedzenie dwumiejscowe
z pojedynczymi oparciami odchylanymi,
składanymi do położenia stolik i
podnoszonym siedzeniem.

Charakterystyka fotela w zależności
od rodzaju siedzenia
Siedzenie wyposażone w takie sterowanie:
oparcie jest odchylane.
Siedzenie wyposażone w takie sterowanie:
oparcie jest odchylane i podnoszone. Siedzenie wyposażone w takie sterowanie:
oparcie jest składane i sprzężone z dźwignią
podnoszenia.
Zagłówek typu "przecinek".

76


Siedzenia

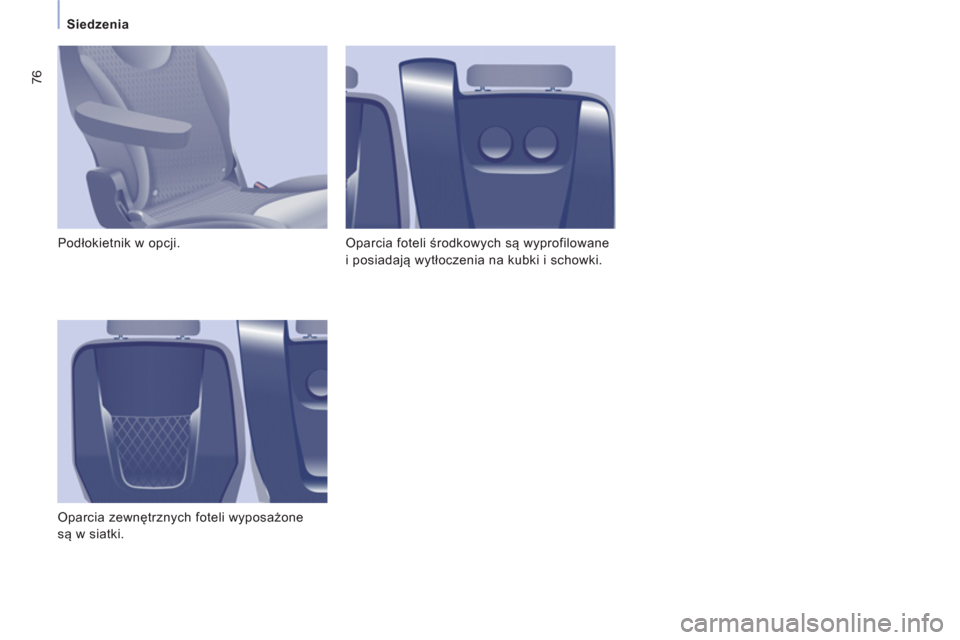

Podłokietnik w opcji.
Oparcia zewnętrznych foteli wyposażone
są w siatki. Oparcia foteli środkowych są wyprofilowane
i posiadają wytłoczenia na kubki i schowki.

77
Siedzenia

ERGONOMIA i KOMFOR
T
3

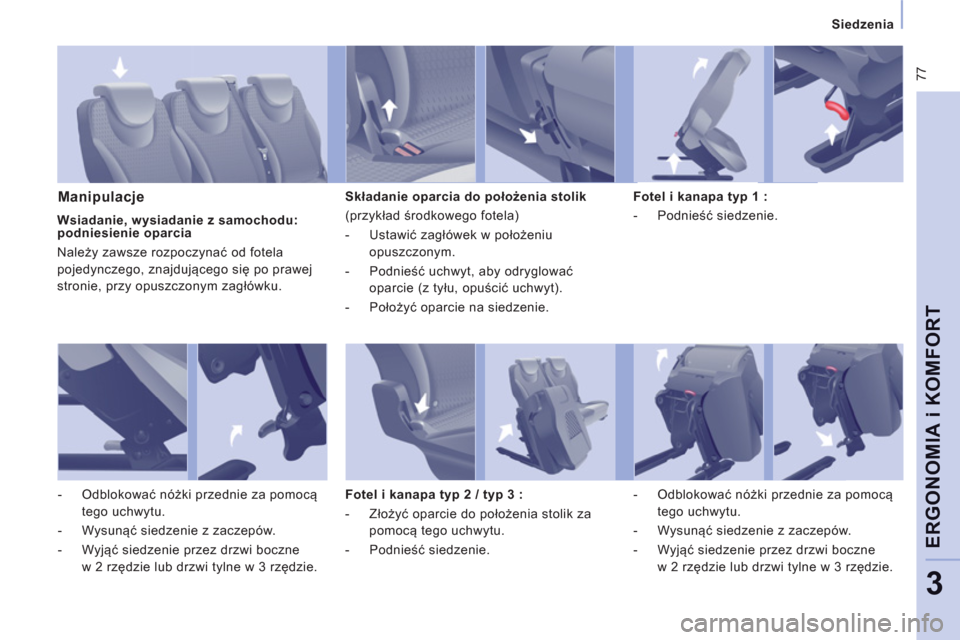

Manipulacje

Składanie oparcia do położenia stolik
(przykład środkowego fotela)


- Ustawić zagłówek w położeniu
opuszczonym.

- Podnieść uchwyt, aby odryglować
oparcie (z tyłu, opuścić uchwyt).

- Położyć oparcie na siedzenie.
Fotel i kanapa typ 1 :


- Podnieść siedzenie.

Fotel i kanapa typ 2 / typ 3 :


- Złożyć oparcie do położenia stolik za
pomocą tego uchwytu.

- Podnieść siedzenie.
- Odblokować nóżki przednie za pomocą
tego uchwytu.

- Wysunąć siedzenie z zaczepów.

- Wyjąć siedzenie przez drzwi boczne
w 2 rz
ędzie lub drzwi tylne w 3 rzędzie.

- Odblokować nóżki przednie za pomocą
tego uchwytu.

- Wysunąć siedzenie z zaczepów.

- Wyjąć siedzenie przez drzwi boczne
w 2 rzędzie lub drzwi tylne w 3 rzędzie.

Wsiadanie, wysiadanie z samochodu:
podniesienie oparcia
Należy zawsze rozpoczynać od fotela
pojedynczego, znajdującego się po prawej
stronie, przy opuszczonym zagłówku.

78


Siedzenia

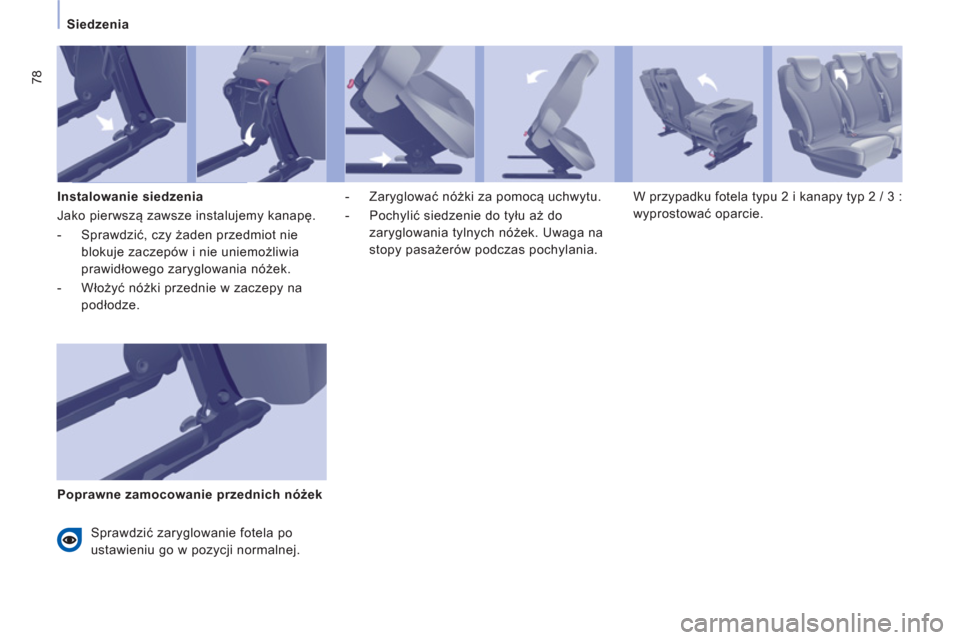

Instalowanie siedzenia
Jako pierwszą zawsze instalujemy kanapę.


- Sprawdzić, czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.

- Włożyć nóżki przednie w zaczepy na
podłodze.
- Zaryglować nóżki za pomocą uchwytu.

- Pochylić siedzenie do tyłu aż do
zaryglowania tylnych nóżek. Uwaga na
stopy pasażerów podczas pochylania. W przypadku fotela typu 2 i kanapy typ 2 / 3 :
wyprostować oparcie.

Poprawne zamocowanie przednich nóżek
Sprawdzić zaryglowanie fotela po
ustawieniu go w pozycji normalnej.
