Cambiar una rueda
AYUDA RÁPIDA
7
- Baje completamente el vehículo con el
gato, y sáquelo.
- Apriete nuevamente los tornillos de
rueda con la manivela, y bloquéelos
sin forzar.
- Ponga la rueda a reparar en la cesta.
- Enganche la cesta al gancho y vuelva
a subir la cesta con el tornillo y la
manivela. Compruebe que la rueda y
la cesta están correctamente colocadas
contra el suelo del vehículo.
- Cierre la trampilla, situada en
el apoyapies.
- Ponga el embellecedor en el vehículo.
Nunca se debe meter debajo del
vehículo cuando éste está levantado
simplemente con un gato.
Nunca utilice un atornillador en lugar de
la manivela desmontaruedas.

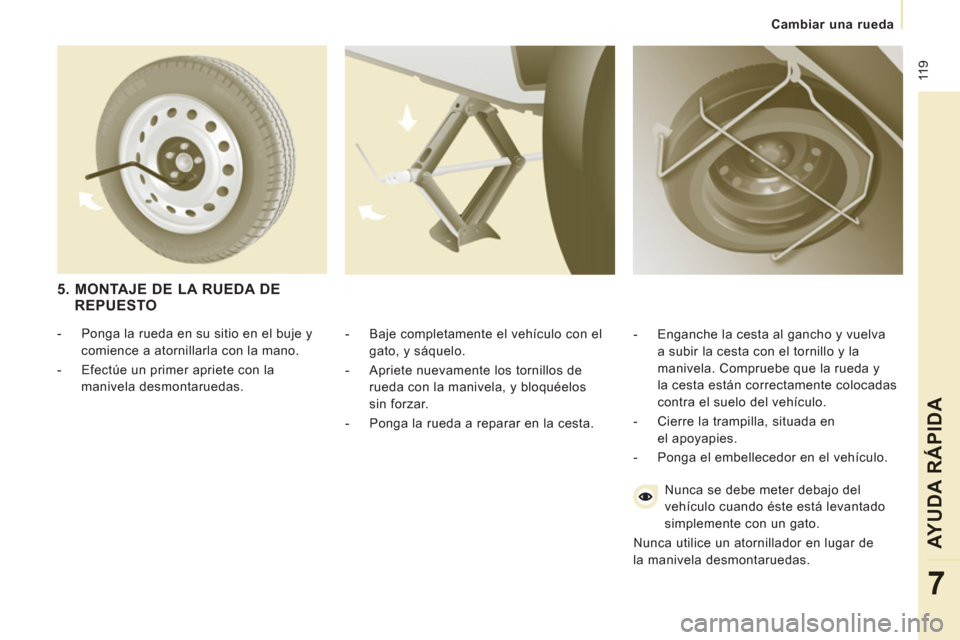

5. MONTAJE DE LA RUEDA DE
REPUESTO
- Ponga la rueda en su sitio en el buje y
comience a atornillarla con la mano.
- Efectúe un primer apriete con la
manivela desmontaruedas.
Page 122 of 260
Rejilla antinieve

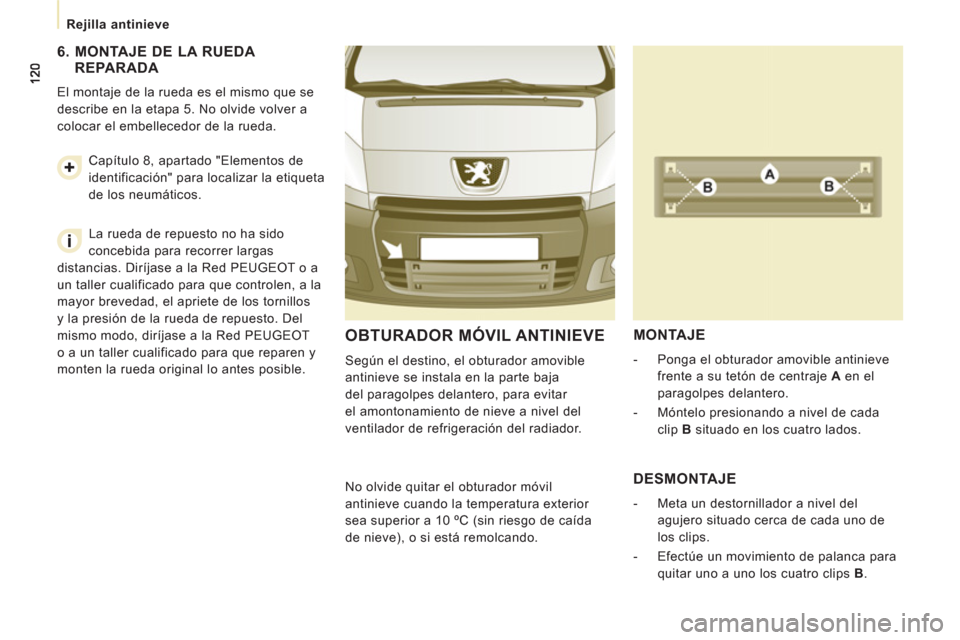

OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador amovible
antinieve se instala en la parte baja
del paragolpes delantero, para evitar
el amontonamiento de nieve a nivel del
ventilador de refrigeración del radiador.
MONTAJE
- Ponga el obturador amovible antinieve
frente a su tetón de centraje A
en el
paragolpes delantero.
- Móntelo presionando a nivel de cada
clip B
situado en los cuatro lados.
No olvide quitar el obturador móvil
antinieve cuando la temperatura exterior
sea superior a 10 ºC (sin riesgo de caída
de nieve), o si está remolcando.
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno de
los clips.
- Efectúe un movimiento de palanca para
quitar uno a uno los cuatro clips B
.
6. MONTAJE DE LA RUEDA
REPARADA
El montaje de la rueda es el mismo que se
describe en la etapa 5. No olvide volver a
colocar el embellecedor de la rueda.
Capítulo 8, apartado "Elementos de
identificación" para localizar la etiqueta
de los neumáticos.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias. Diríjase a la Red PEUGEOT o a
un taller cualificado para que controlen, a la
mayor brevedad, el apriete de los tornillos
y la presión de la rueda de repuesto. Del
mismo modo, diríjase a la Red PEUGEOT
o a un taller cualificado para que reparen y
monten la rueda original lo antes posible.
Page 123 of 260
12
1
Cambiar una lámpara
AYUDA RÁPIDA
7
CAMBIAR UNA LÁMPARA
Tipo A
Lámpara totalmente de
cristal: tire suavemente
ya que va montada a
presión.
Tipo B
Lámpara con bayoneta:
empuje la lámpara y
retírela girándola en
el sentido contrario a
las agujas del reloj.
Tipo C
Lámpara halógena:
quite el resorte
de bloqueo de su
emplazamiento.

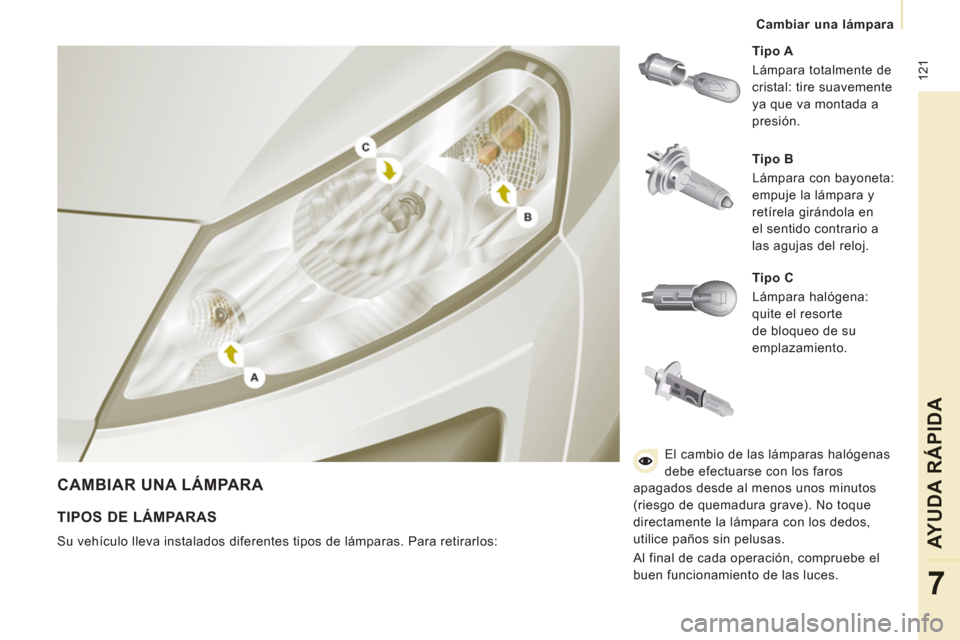

TIPOS DE LÁMPARAS
Su vehículo lleva instalados diferentes tipos de lámparas. Para retirarlos: El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados desde al menos unos minutos
(riesgo de quemadura grave). No toque
directamente la lámpara con los dedos,
utilice paños sin pelusas.
Al final de cada operación, compruebe el
buen funcionamiento de las luces.
Page 124 of 260
122
Cambiar una lámpara
3.
Indicadores de dirección
Tipo B
, PY21W - 21W (ámbar)
- Gire el portalámparas un cuarto de
vuelta, en el sentido contrario a las
agujas del reloj.
- Quite la lámpara empujando
ligeramente encima y girando en
el sentido contrario a las agujas
del reloj.
- Sustituya la lámpara.
- Compruebe que haya puesto
correctamente la tapa sobre todo su
perímetro para asegurar la estanqueidad.

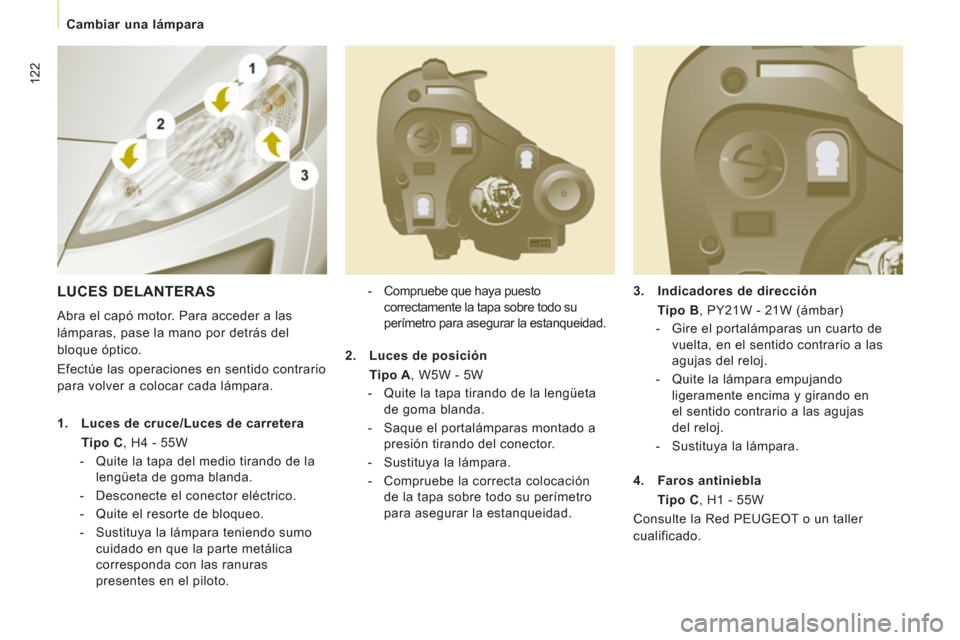

LUCES DELANTERAS
Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.
1.
Luces de cruce/Luces de carretera
Tipo C
, H4 - 55W
- Quite la tapa del medio tirando de la
lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite el resorte de bloqueo.
- Sustituya la lámpara teniendo sumo
cuidado en que la parte metálica
corresponda con las ranuras
presentes en el piloto.
2.
Luces de posición
Tipo A
, W5W - 5W
- Quite la tapa tirando de la lengüeta
de goma blanda.
- Saque el portalámparas montado a
presión tirando del conector.
- Sustituya la lámpara.
- Compruebe la correcta colocación
de la tapa sobre todo su perímetro
para asegurar la estanqueidad.
4.
Faros antiniebla
Tipo C
, H1 - 55W
Consulte la Red PEUGEOT o un taller
cualificado.
Page 125 of 260
12
3
Cambiar una lámpara
AYUDA RÁPIDA
7

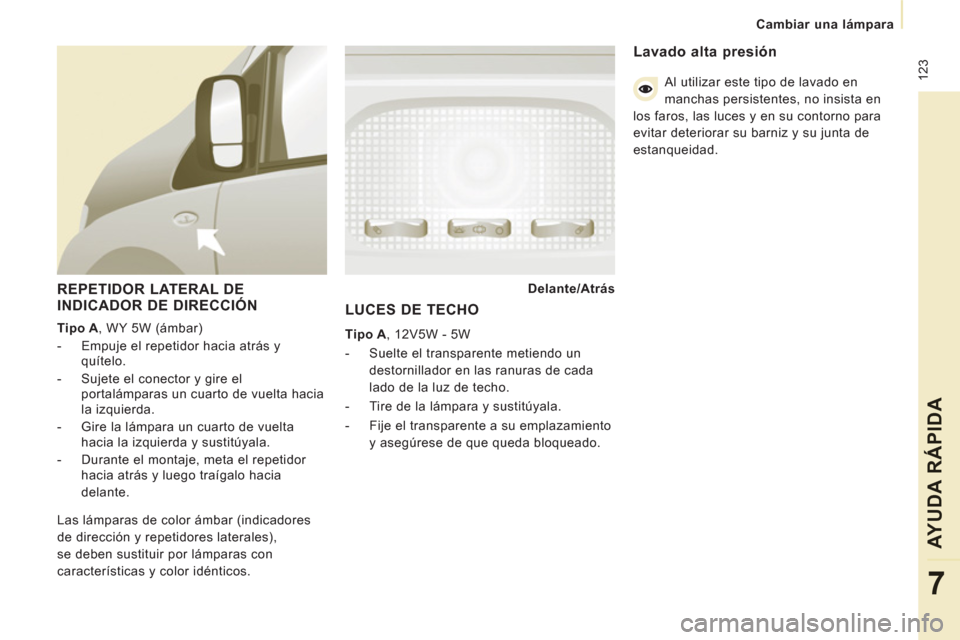

REPETIDOR LATERAL DE
INDICADOR DE DIRECCIÓN
Tipo A
, WY 5W (ámbar)
- Empuje el repetidor hacia atrás y
quítelo.
- Sujete el conector y gire el
portalámparas un cuarto de vuelta hacia
la izquierda.
- Gire la lámpara un cuarto de vuelta
hacia la izquierda y sustitúyala.
- Durante el montaje, meta el repetidor
hacia atrás y luego traígalo hacia
delante.
Delante/Atrás
Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales),
se deben sustituir por lámparas con
características y color idénticos.
LUCES DE TECHO
Tipo A
, 12V5W - 5W
- Suelte el transparente metiendo un
destornillador en las ranuras de cada
lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente a su emplazamiento
y asegúrese de que queda bloqueado.
Lavado alta presión
Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces y en su contorno para
evitar deteriorar su barniz y su junta de
estanqueidad.
Page 126 of 260
124
Cambiar una lámpara

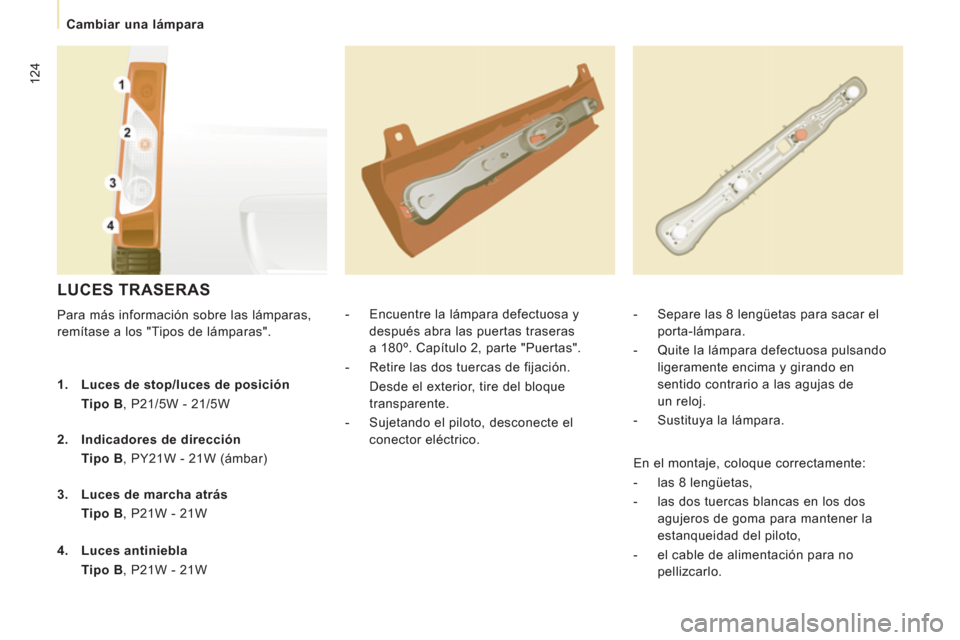

LUCES TRASERAS
Para más información sobre las lámparas,
remítase a los "Tipos de lámparas".
- Encuentre la lámpara defectuosa y
después abra las puertas traseras
a 180º. Capítulo 2, parte "Puertas".
- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque
transparente.
- Sujetando el piloto, desconecte el
conector eléctrico.
- Separe las 8 lengüetas para sacar el
porta-lámpara.
- Quite la lámpara defectuosa pulsando
ligeramente encima y girando en
sentido contrario a las agujas de
un reloj.
- Sustituya la lámpara.
1.
Luces de stop/luces de posición
Tipo B
, P21/5W - 21/5W
2.
Indicadores de dirección
Tipo B
, PY21W - 21W (ámbar)
3.
Luces de marcha atrás
Tipo B
, P21W - 21W
4.
Luces antiniebla
Tipo B
, P21W - 21W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- el cable de alimentación para no
pellizcarlo.
Page 127 of 260
125
Cambiar una lámpara
AYUDA RÁPIDA
7

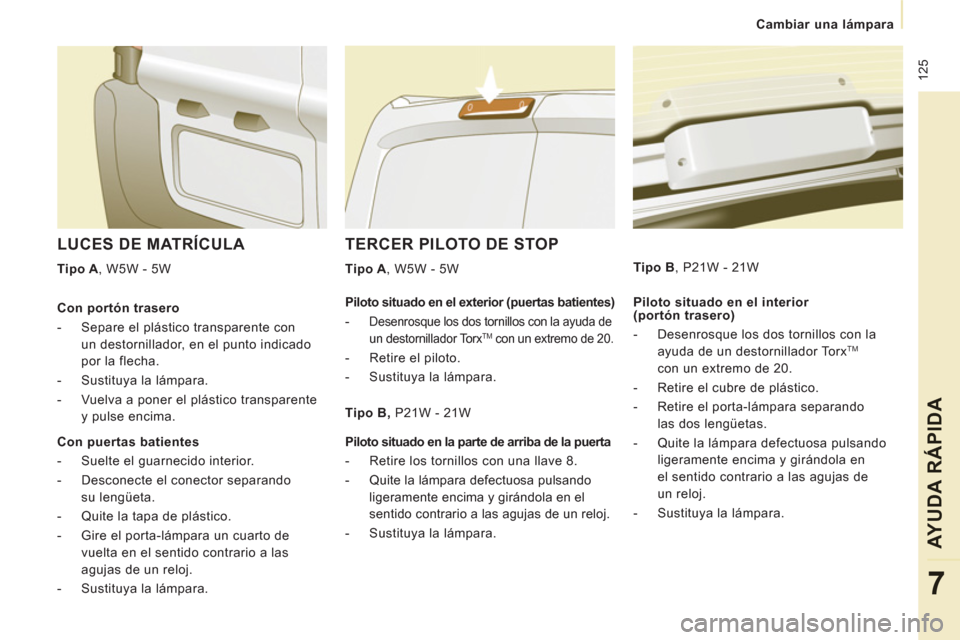

TERCER PILOTO DE STOP
Tipo A
, W5W - 5W
LUCES DE MATRÍCULA
Tipo A
, W5W - 5W
Piloto situado en el interior
(portón trasero)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx
TM
con un extremo de 20.
- Retire el cubre de plástico.
- Retire el porta-lámpara separando
las dos lengüetas.
- Quite la lámpara defectuosa pulsando
ligeramente encima y girándola en
el sentido contrario a las agujas de
un reloj.
- Sustituya la lámpara.
Tipo B,
P21W - 21W
Con portón trasero
- Separe el plástico transparente con
un destornillador, en el punto indicado
por la flecha.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente
y pulse encima.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando
su lengüeta.
- Quite la tapa de plástico.
- Gire el porta-lámpara un cuarto de
vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
Piloto situado en el exterior (puertas batientes)
-
Desenrosque los dos tornillos con la ayuda de
un destornillador Torx TM con un extremo de 20.
- Retire el piloto.
- Sustituya la lámpara.
Tipo B
, P21W - 21W
Piloto situado en la parte de arriba de la puerta
- Retire los tornillos con una llave 8.
- Quite la lámpara defectuosa pulsando
ligeramente encima y girándola en el
sentido contrario a las agujas de un reloj.
- Sustituya la lámpara.
Page 128 of 260
126
Cambiar un fusible

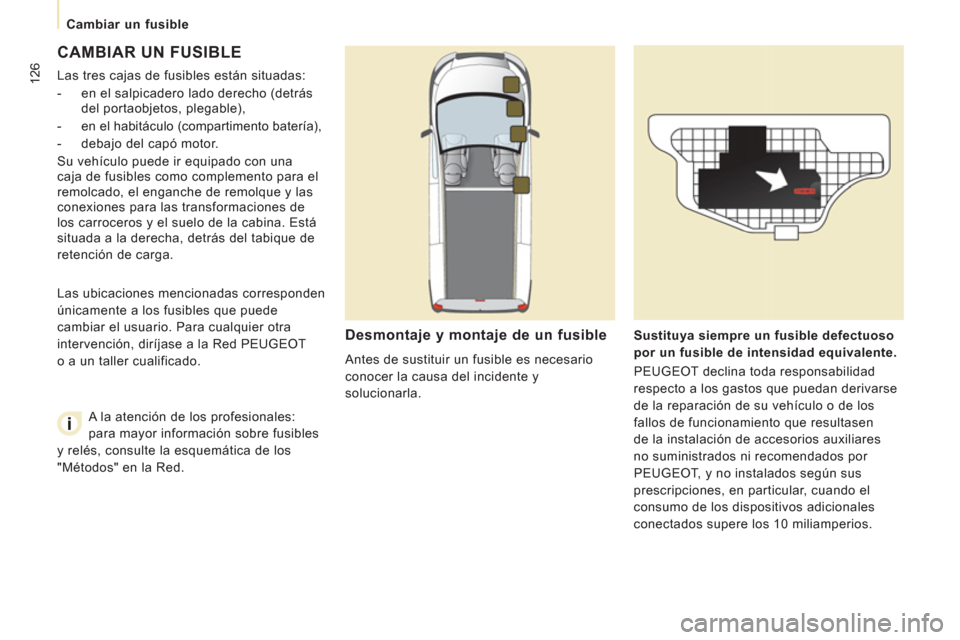

CAMBIAR UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el salpicadero lado derecho (detrás
del portaobjetos, plegable),
- en el habitáculo (compartimento batería),
- debajo del capó motor.
Su vehículo puede ir equipado con una
caja de fusibles como complemento para el
remolcado, el enganche de remolque y las
conexiones para las transformaciones de
los carroceros y el suelo de la cabina. Está
situada a la derecha, detrás del tabique de
retención de carga.
Desmontaje y montaje de un fusible
Antes de sustituir un fusible es necesario
conocer la causa del incidente y
solucionarla.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
PEUGEOT declina toda responsabilidad
respecto a los gastos que puedan derivarse
de la reparación de su vehículo o de los
fallos de funcionamiento que resultasen
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular, cuando el
consumo de los dispositivos adicionales
conectados supere los 10 miliamperios. Las ubicaciones mencionadas corresponden
únicamente a los fusibles que puede
cambiar el usuario. Para cualquier otra
intervención, diríjase a la Red PEUGEOT
o a un taller cualificado.
A la atención de los profesionales:
para mayor información sobre fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.
Page 129 of 260
12
7
Cambiar un fusible
AYUDA RÁPIDA
7

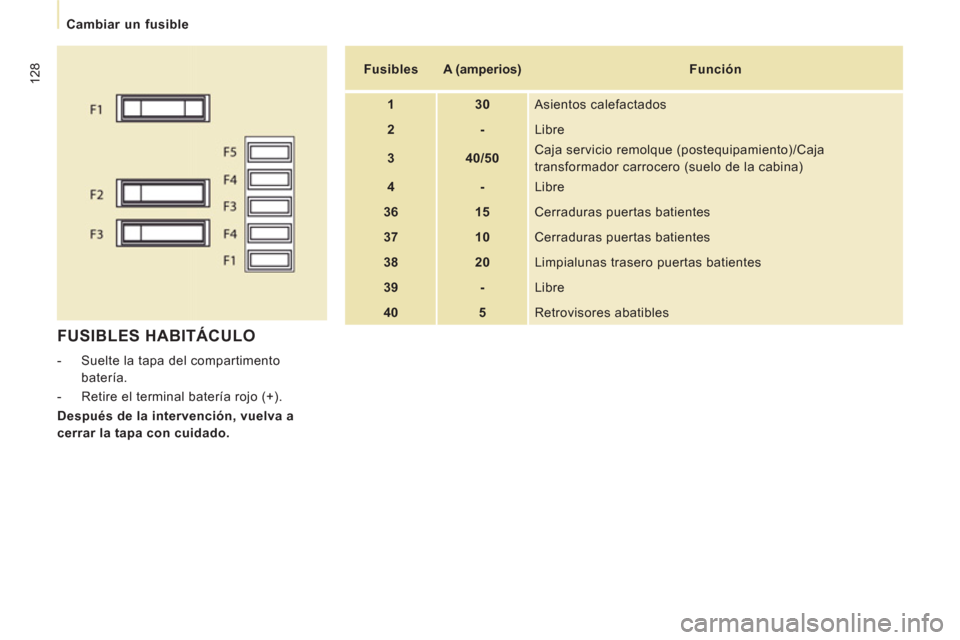

FUSIBLES SALPICADERO LADODERECHO
- Bascule el portaobjetos y tire de él con
fuerza para acceder a los fusibles.
Fusibles
A (amperios)
Función
1
15
Limpiaparabrisas trasero
2
-
Libre
3
5
Calculador airbag
4
10
Captador ángulo volante, Toma diagnosis, Captador ESP,
Ventilación manual, Contactor embrague, Altura de los
faros, Bomba filtro de partículas
5
30
Retrovisores con mando eléctrico, Motor elevalunas
acompañante
6
30
Alimentación elevalunas delantero
7
5
Luces de techo y luz guantera
8
20
Pantalla multifunción, Sirena alarma antirrobo, Autorradio,
Cargador compact disc, Radioteléfono, Caja servicio
remolque (postequipamiento), Caja transformador carrocero
(suelo de la cabina)
9
10
Toma accesorios espacio de carga
10
30
Corrector de asiento trasero, Conmutación en el volante,
Cuadro de a bordo
11
15
Toma diagnosis, Contactor antirrobo
12
15
Kit manos libres, Calculador airbag, Calculador ayuda al
estacionamiento
13
5
Caja de servicio motor, Caja de servicio remolque
14
15
Sensor de lluvia, Aire acondicionado automático, Cuadro de a bordo
15
30
Bloqueo/desbloqueo/superbloqueo de los abribles
16
-
Libre
17
40
Luneta trasera con deshelado, Retrovisores con deshelado
17
10 Retrovisores con deshelado únicamente
Page 130 of 260
128
Cambiar un fusible
FUSIBLES HABITÁCULO
- Suelte la tapa del compartimento
batería.
- Retire el terminal batería rojo (+).
Después de la intervención, vuelva a
cerrar la tapa con cuidado.
Fusibles
A (amperios)
Función
1
30
Asientos calefactados
2
-
Libre
3
40/50
Caja servicio remolque (postequipamiento)/Caja
transformador carrocero (suelo de la cabina)
4
-
Libre
36
15
Cerraduras puertas batientes
37
10
Cerraduras puertas batientes
38
20
Limpialunas trasero puertas batientes
39
-
Libre
40
5
Retrovisores abatibles
