Peugeot Expert VU 2011 Manual del propietario (in Spanish)

99


Enganchar un remolque

ACCESORIO
S
5

Al contrario, utilice una marcha larga de la
caja de velocidades para bajar el régimen
motor y reduzca la velocidad.
En todo momento, esté atento a la
temperatura del líquido de refrigeración.
Neumáticos
Verifique la presión de los neumáticos
del vehículo tractor (ver capítulo 8,
apartado "Elementos de identificación") y
del remolque, respetando las presiones
recomendadas.
Enganche de remolque

Le recomendamos que utilice los enganches
y cablerías originales PEUGEOT, que
han sido probados y homologados desde
el diseño de su vehículo y que confíe
el montaje de este dispositivo a la Red
PEUGEOT.
En caso de no realizar el montaje en
la Red PEUGEOT, dicho montaje debe
efectuarse imperativamente utilizando las
predisposiciones eléctricas implantadas en
la parte trasera del vehículo y respetando
las recomendaciones del fabricante.
Conforme a las prescripciones generales
descritas anteriormente, llamamos su
atención sobre el riesgo asociado al montaje
de un enganche de remolque o accesorio
eléctrico no recomendado por Automóviles
PEUGEOT, ya que dicho montaje puede
provocar una avería del sistema electrónico
de su vehículo. Infórmese previamente
dirigiéndose al Fabricante.
Capítulo 6, apartado "Niveles".

Uso correcto

En determinadas condiciones de utilización
especialmente exigentes (remolque de la
carga máxima en pendiente pronunciada
con temperatura elevada), el motor limita
automáticamente su potencia. En este
caso, el corte automático de la climatización
permite recuperar la potencia del motor.
En caso de encenderse el testigo
de temperatura del líquido de
refrigeración, detenga el vehículo
y pare el motor en cuanto le sea
posible.
Frenos
Remolcar aumenta la distancia de frenada.
Circule a velocidad moderada, cambie a una
marcha inferior en el momento oportuno y
frene de manera progresiva.

Viento lateral
La sensibilidad al viento lateral aumenta.
Conduzca con suavidad y a velocidad
moderada.

ABS/ESP
Los sistemas ABS o ESP sólo controlan el
vehículo, no el remolque o la caravana.

Ayuda trasera al estacionamiento
La ayuda no está operativa cuando el
vehículo remolca.

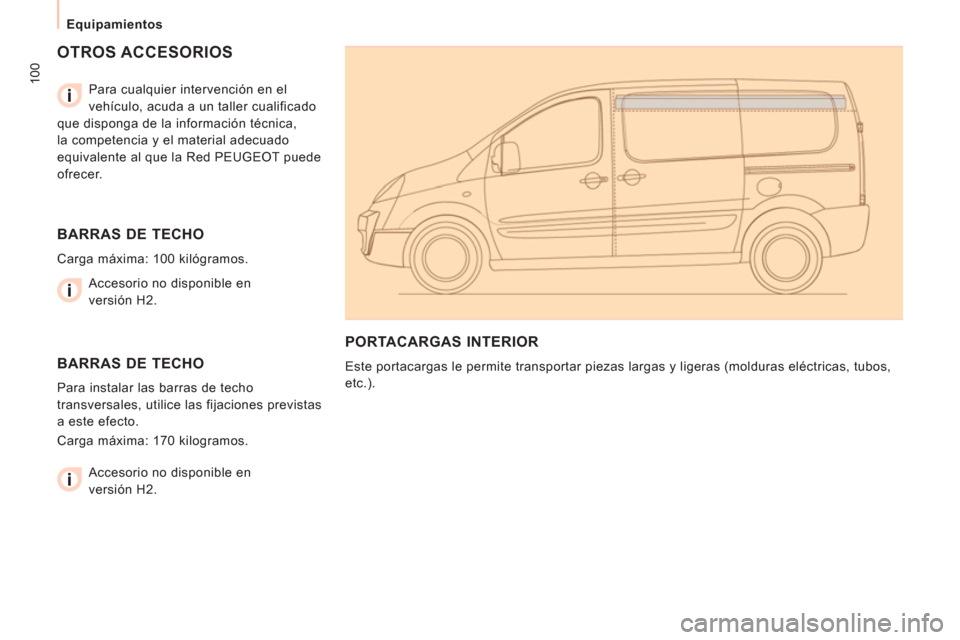

100


Equipamientos


OTROS ACCESORIOS


Para cualquier intervención en el
vehículo, acuda a un taller cualificado
que disponga de la información técnica,
la competencia y el material adecuado
equivalente al que la Red PEUGEOT puede
ofrecer.


BARRAS DE TECHO

Carga máxima: 100 kilógramos.


BARRAS DE TECHO

Para instalar las barras de techo
transversales, utilice las fijaciones previstas
a este efecto.
Carga máxima: 170 kilogramos.


PORTACARGAS INTERIOR

Este portacargas le permite transportar piezas largas y ligeras (molduras eléctricas, tubos,
etc.). Accesorio no disponible en
versión H2.
Accesorio no disponible en
versión H2.

10
1


Equipamientos

ACCESORIO
S
5

El montaje de un equipamiento o un
accesorio eléctrico no recomendado
por PEUGEOT, puede provocar una avería
del sistema electrónico del vehículo. Le
agradecemos que tenga en cuenta esta
particularidad y, le aconsejamos que se
ponga en contacto con un representante de
la Marca para que le muestre la gama de
equipamientos o accesorios recomendados.
Según los países de comercialización, los
chalecos reflectantes, los triángulos de
preseñalización y las lámparas de repuesto
son obligatorios a bordo del vehículo.
Faldillas delanteras, faldillas traseras...

Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor
de radiocomunicación de accesorios
con antena exterior en su vehículo, le
aconsejamos que se ponga en contacto con
un representante de la marca PEUGEOT.
La Red PEUGEOT le proporcionará las
características de los emisores (banda de
frecuencia, potencia de salida máxima,
posición de la antena, condiciones
específicas de instalación) que se
pueden montar, conforme a la Directiva
Compatibilidad Electromagnética Automóvil
(2004/104/CE). Líquido lavalunas, fusibles de repuesto,
escobillas de limpiaparabrisas, productos
de limpieza y de mantenimiento interior y
exterior, lámparas de repuesto... Para evitar cualquier molestia debajo de los
pedales:


- compruebe que la alfombrilla esté
correctamente colocada y bien fijada,

- no superponga varias alfombrillas.
Autorradios, kit manos lilbres, altavoces,
cargador de CD, navegador...
Independientemente del equipo de audio
y telemática ofertado en el mercado, las
dificultades técnicas ligadas al montaje
de un equipamiento de esta clase de
productos requieren tener en cuenta
las especificaciones del equipo y sus
compatibilidades con la capacidad del
equipamiento de serie del vehículo.
Gama de equipamiento para
profesionales
Información técnica Piezas y Servicios
edita un catálogo de accesorios que
propone diversos equipamientos y
acondicionamientos, como:
Galería para intereje corto, medio y largo
(topes de cargas de todos los tipos).
Placa de marcha, rodillo de carga, estribo.
Enganche de remolque, cablería de
enganche.
Portacargas para las distintas alturas,
barras de techo, escalera.
Tabiques y redes de separación, suelo de
protección en madera lisa, antideslizante.
Rejillas de protección, multimedia.

Existe otra gama también disponible y
estructurada entorno al confort, al ocio y al
mantenimiento:
Alarma antirrobo, grabado de lunas,
botiquín, chaleco reflectante, ayuda
trasera al estacionamiento, triángulo de
preseñalización...
Fundas de asiento compatibles con los
airbags para asiento delantero, banqueta,
alfombrillas de goma, alfombrillas de
moqueta, cadenas para la nieve.

102


Apertura del capó


APERTURA DEL CAPÓ


Desde el interior:


- levante la tapa situada en la pata del
asiento delantero izquierdo.

- tire del mando hacia arriba.
Para cerrar
Baje el capó y suéltelo al final del recorrido.
Compruebe el correcto bloqueo del capó.
Desde el exterior:
entreabra el capó,
levante el mando y levante el capó.

Brazo de sujeción del capó

Fije el brazo de sujeción en una de las dos
muescas, según la altura deseada, para
mantener el capó abierto.
Antes de cerrar el capó, ponga el brazo de
sujeción en su alojamiento.
Alerta "capó abierto"
Esta alerta está acoplada únicamente con
la opción alarma.
Con el motor en marcha o vehículo
circulando, cuando el capó motor
está mal cerrado, usted es alertado
por un testigo y un dibujo en la
pantalla, acompañado de una señal
sonora.

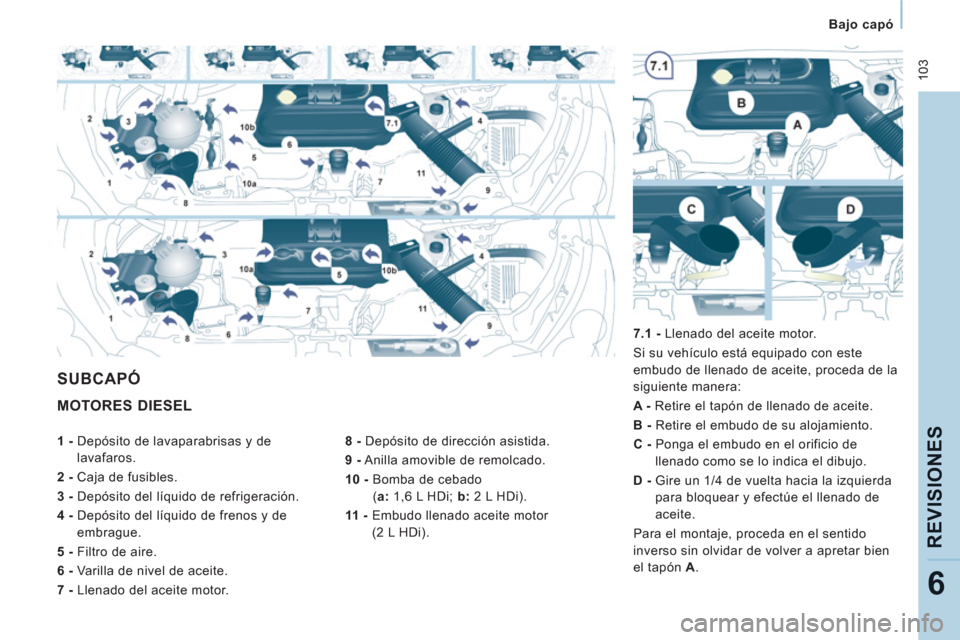

10
3


Bajo capó

REVISIONE
S
6

MOTORES DIESEL


8 -
Depósito de dirección asistida.

9 -
Anilla amovible de remolcado.

10 -
Bomba de cebado
( a
: 1,6 L HDi; b : 2 L HDi).

11 -
Embudo llenado aceite motor
(2 L HDi).
7.1 -
Llenado del aceite motor.
Si su vehículo está equipado con este
embudo de llenado de aceite, proceda de la
siguiente manera:

A -
Retire el tapón de llenado de aceite.

B -
Retire el embudo de su alojamiento.

C -
Ponga el embudo en el orificio de
llenado como se lo indica el dibujo.

D -
Gire un 1/4 de vuelta hacia la izquierda
para bloquear y efectúe el llenado de
aceite.
Para el montaje, proceda en el sentido
inverso sin olvidar de volver a apretar bien
el tapón A
.

SUBCAPÓ


1 -
Depósito de lavaparabrisas y de
lavafaros.

2 -
Caja de fusibles.

3 -
Depósito del líquido de refrigeración.

4 -
Depósito del líquido de frenos y de
embrague.

5 -
Filtro de aire.

6 -
Varilla de nivel de aceite.

7 -
Llenado del aceite motor.

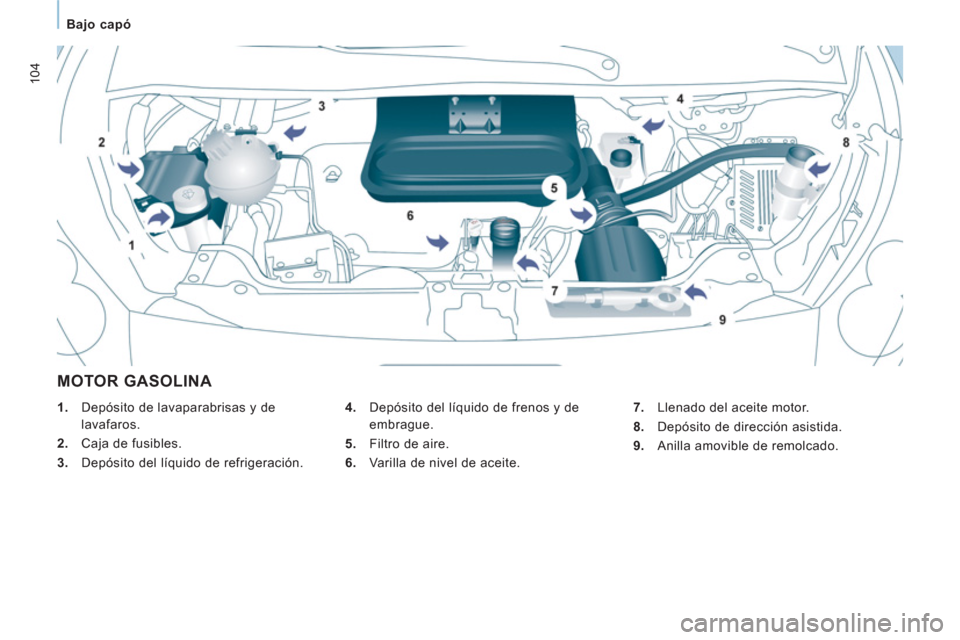

104


Bajo capó


MOTOR GASOLINA


4.
Depósito del líquido de frenos y de
embrague.

5.
Filtro de aire.

6.
Varilla de nivel de aceite.
7.
Llenado del aceite motor.

8.
Depósito de dirección asistida.

9.
Anilla amovible de remolcado.

1.
Depósito de lavaparabrisas y de
lavafaros.

2.
Caja de fusibles.

3.
Depósito del líquido de refrigeración.

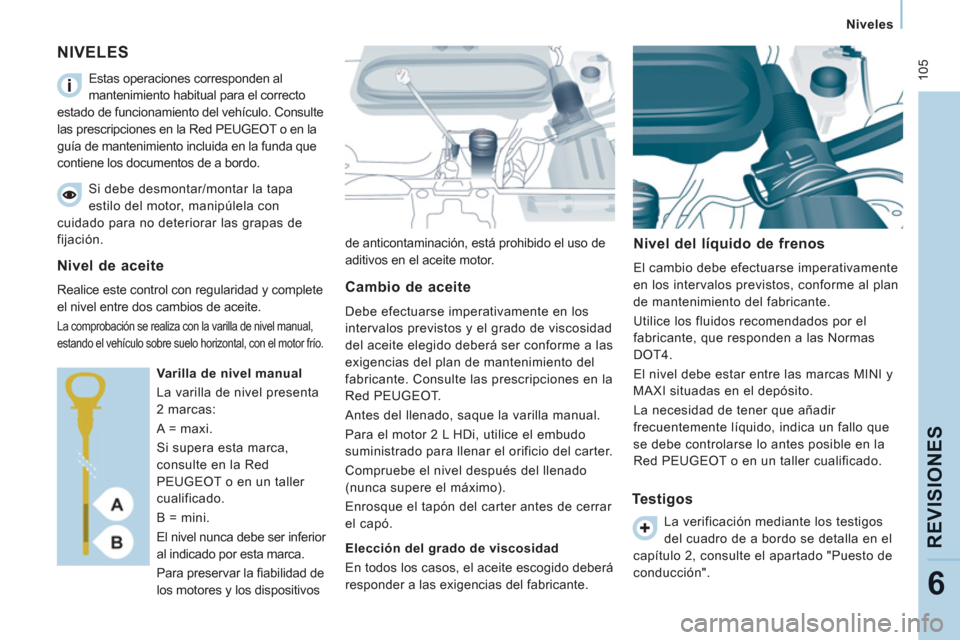

105


Niveles

REVISIONE
S
6

NIVELES
de anticontaminación, está prohibido el uso de
aditivos en el aceite motor.


Nivel del líquido de frenos

El cambio debe efectuarse imperativamente
en los intervalos previstos, conforme al plan
de mantenimiento del fabricante.
Utilice los fluidos recomendados por el
fabricante, que responden a las Normas
DOT4.
El nivel debe estar entre las marcas MINI y
MAXI situadas en el depósito.
La necesidad de tener que añadir
frecuentemente líquido, indica un fallo que
se debe controlarse lo antes posible en la
Red PEUGEOT o en un taller cualificado.


Testigos

Estas operaciones corresponden al
mantenimiento habitual para el correcto
estado de funcionamiento del vehículo. Consulte
las prescripciones en la Red PEUGEOT o en la
guía de mantenimiento incluida en la funda que
contiene los documentos de a bordo.
Si debe desmontar/montar la tapa
estilo del motor, manipúlela con
cuidado para no deteriorar las grapas de
fijación.

Nivel de aceite

Realice este control con regularidad y complete
el nivel entre dos cambios de aceite.
La comprobación se realiza con la varilla de nivel manual,
estando el vehículo sobre suelo horizontal, con el motor frío.

Varilla de nivel manual
La varilla de nivel presenta
2 marcas:
A = maxi.
Si supera esta marca,
consulte en la Red
PEUGEOT o en un taller
cualificado.
B = mini.
El nivel nunca debe ser inferior
al indicado por esta marca.
Para preservar la fi abilidad de
los motores y los dispositivos

Cambio de aceite

Debe efectuarse imperativamente en los
intervalos previstos y el grado de viscosidad
del aceite elegido deberá ser conforme a las
exigencias del plan de mantenimiento del
fabricante. Consulte las prescripciones en la
Red PEUGEOT.
Antes del llenado, saque la varilla manual.
Para el motor 2 L HDi, utilice el embudo
suministrado para llenar el orificio del carter.
Compruebe el nivel después del llenado
(nunca supere el máximo).
Enrosque el tapón del carter antes de cerrar
el capó.

Elección del grado de viscosidad
En todos los casos, el aceite escogido deberá
responder a las exigencias del fabricante.
La verificación mediante los testigos
del cuadro de a bordo se detalla en el
capítulo 2, consulte el apartado "Puesto de
conducción".

106


Niveles



Nivel del líquido de refrigeración

Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, corre el riesgo de deteriorar
gravemente el motor.
Cuando el motor está caliente, la
temperatura del líquido de refrigeración
es regulada por el motoventilador. El
motoventilador puede funcionar con el
contacto cortado. Asimismo, al estar el
circuito de refrigeración bajo presión, debe
esperar al menos una hora después de
haber parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón 1/4 de vuelta para dejar que caiga
la presión. Una vez haya caído la presión,
retire el tapón y complete el nivel con líquido
de refrigeración.
La necesidad de tener que añadir
frecuentemente líquido, indica un fallo que
se debe controlarse lo antes posible en la
Red PEUGEOT o en un taller cualificado.

Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal y el
motor frío, afloje el tapón unido a la varilla
nivel y compruebe el nivel que debe situarse
entre las marcas MINI y MAXI. Cuando se enciende con el motor en
marcha, se debe a un principio de saturación
del fi ltro de partículas (condiciones de
circulación de tipo urbano excepcionalmente
prolongadas: velocidad reducida,
embotellamientos...).
Para regenerar el fi ltro, le aconsejamos que
circule en cuanto le sea posible, siempre que
las condiciones de circulación lo permitan, a
una velocidad de 60 km/h o superior durante
al menos cinco minutos (hasta que el
mensaje desaparezca y se apague el testigo
de servicio).
Durante la regeneración del fi ltro de
partículas, pueden percibirse unos ruidos de
relés debajo del salpicadero.
Si el mensaje persiste y el testigo de servicio
permanece encendido, consulte en la Red
PEUGEOT oe ne un taller cualificado.

Complemento
El nivel debe estar entre las marcas MINI y
MAXI situadas en el vaso de expansión. Si
el complemento es superior a 1 litro, lleve a
revisar el circuito a la Red PEUGEOT o a un
taller cualificado.



Nivel del líquido lavaparabrisas y
lavafaros
Para una calidad óptima de limpieza y por
su propia seguridad, le aconsejamos utilizar
los productos de la gama PEUGEOT.
Capacidad del depósito lavaparabrisas:
aproximadamente 4,5 litros.
Si su vehículo está equipado con el
lavafaros, la capacidad del depósito es de
7,5 litros.
Para asegurar una limpieza óptima y evitar
la congelación, la puesta a nivel o el cambio
de este líquido no debe efectuarse con
agua.


Nivel de aditivo gasoil
(diésel con filtro de
partículas)
El nivel mínimo de este aditivo se
indicado mediante el encendido del testigo
de servicio, acompañado de una señal
sonora y de un mensaje en la pantalla.
Complemento
La puesta a nivel de este aditivo se debe
efectuar lo antes posible e imperativamente
en la Red PEUGEOT o en un taller
cualificado.

Controles

REVISIONE
S
6

CONTROLES


Batería

Antes de que llegue el invierno, lleve a
revisar la batería a la Red PEUGEOT o a un
taller cualificado.


Pastillas de freno

El desgaste de los frenos depende del estilo
de conducción, en especial para los vehículos
que se utilizan en ciudad, en cortos recorridos.
Puede ser necesario controlar el estado de los
frenos, incluso entre las revisiones del vehículo.
A parte de fuga en el circuito, una bajada
importante del nivel del líquido de frenos, indica
un desgaste de las pastillas de freno.


Estado de desgaste de los discos/
tambores de freno
Para más información relativa a la revisión
del estado de los discos/tambores de freno,
consulte en la Red PEUGEOT o en un taller
cualificado.


Freno de estacionamiento

Un recorrido demasiado grande del freno de
estacionamiento o la constatación de una
pérdida de eficacia de este sistema impone
un reglaje, incluso entre dos revisiones.
Lleve a revisar el sistema a la Red
PEUGEOT o a un taller cualificado.


Filtro de aceite

Sustituya periódicamente el filtro
siguiendo las preconizaciones del plan de
mantenimiento.


Filtro de carbón y filtro de polen

El filtro de carbón permite un filtrado
permanente y elimina el polvo.
Un filtro de polen sucio puede deteriorar
el rendimiento del sistema de aire
acondicionado y generar olores no
deseados.
Le aconsejamos que utilice un filtro de
polen combinado. Gracias a su segundo
filtro activo específico, éste contribuye a
la purificación del aire aspirado por los
ocupantes y a la limpieza del habitáculo
(reducción de los síntomas alérgicos, de los
malos olores y de los depósitos grasos).
Consulte la guía de mantenimiento para
conocer la periodicidad de cambio de estos
elementos.
En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...), duplique los cambios
si es necesario.

Filtro de partículas (diésel)

Este filtro contribuye activamente
a la preservación de la calidad
del aire fijando las partículas
contaminantes no quemadas.
El sistema integrado de control del
motor lo tiene en cuenta completa y
automáticamente.
Este testigo se enciende en caso de riesgo
de obstrucción.
Esta alerta se debe a un inicio de saturación
del filtro de partículas (condiciones de
circulación de tipo urbano excepcionalmente
prolongadas: velocidada reducida,
embotellamientos…).
Si la alerta persiste, consulte en la Red
PEUGEOT o en un taller cualificado.
Al acelerar, después una circulación
prolongada del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emisiones de
vapor de agua por el escape. Este vapor
de agua no tiene consecuencias en el
comportamiento del vehículo ni para el
medio ambiente.
Para regenerar el filtro, se recomienda
circular lo antes posible, siempre que no sea
incompatible con el tráfico, a una velocidad
mínima de 60 km/h durante al menos
5 minutos (hasta que se apague el testigo
y/o desaparezca el mensaje). Capítulo 6, apartado "Capó motor".

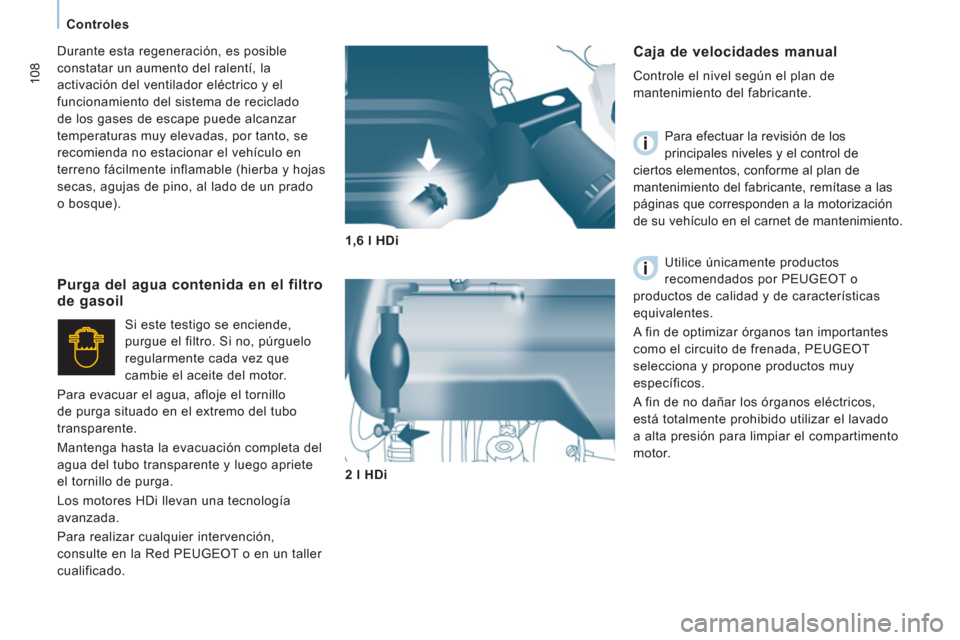

108


Controles



Caja de velocidades manual

Controle el nivel según el plan de
mantenimiento del fabricante.
Para efectuar la revisión de los
principales niveles y el control de
ciertos elementos, conforme al plan de
mantenimiento del fabricante, remítase a las
páginas que corresponden a la motorización
de su vehículo en el carnet de mantenimiento.
Utilice únicamente productos
recomendados por PEUGEOT o
productos de calidad y de características
equivalentes.
A fin de optimizar órganos tan importantes
como el circuito de frenada, PEUGEOT
selecciona y propone productos muy
específicos.
A fin de no dañar los órganos eléctricos,
está totalmente prohibido utilizar el lavado
a alta presión para limpiar el compartimento
motor.

Purga del agua contenida en el filtro
de gasoil
Si este testigo se enciende,
purgue el filtro. Si no, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Para evacuar el agua, afloje el tornillo
de purga situado en el extremo del tubo
transparente.
Mantenga hasta la evacuación completa del
agua del tubo transparente y luego apriete
el tornillo de purga.
Los motores HDi llevan una tecnología
avanzada.
Para realizar cualquier intervención,
consulte en la Red PEUGEOT o en un taller
cualificado.

1,6 l HDi

2 l HDi
Durante esta regeneración, es posible
constatar un aumento del ralentí, la
activación del ventilador eléctrico y el
funcionamiento del sistema de reciclado
de los gases de escape puede alcanzar
temperaturas muy elevadas, por tanto, se
recomienda no estacionar el vehículo en
terreno fácilmente inflamable (hierba y hojas
secas, agujas de pino, al lado de un prado
o bosque).
