Peugeot Expert VU 2011 Manual del propietario (in Spanish)

12
9

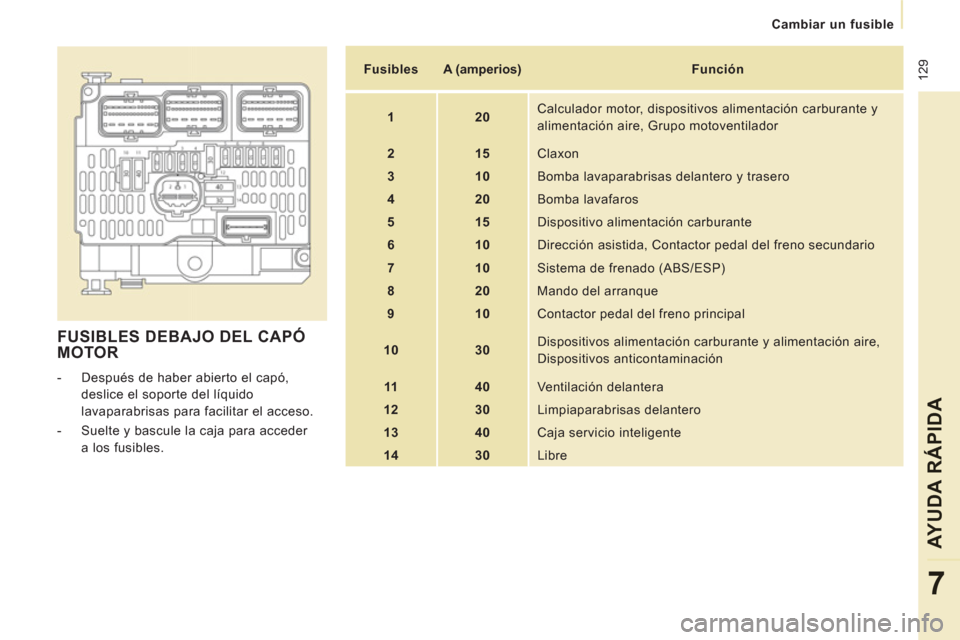

Cambiar un fusible

AYUDA RÁPIDA
7

FUSIBLES DEBAJO DEL CAPÓMOTOR



- Después de haber abierto el capó,
deslice el soporte del líquido
lavaparabrisas para facilitar el acceso.

- Suelte y bascule la caja para acceder
a los fusibles.

Fusibles


A (amperios)


Función


1


20
Calculador motor, dispositivos alimentación carburante y
alimentación aire, Grupo motoventilador


2


15
Claxon


3


10
Bomba lavaparabrisas delantero y trasero


4


20
Bomba lavafaros


5


15
Dispositivo alimentación carburante


6


10
Dirección asistida, Contactor pedal del freno secundario


7


10
Sistema de frenado (ABS/ESP)


8


20
Mando del arranque


9


10
Contactor pedal del freno principal


10


30
Dispositivos alimentación carburante y alimentación aire,
Dispositivos anticontaminación

11


40
Ventilación delantera


12


30
Limpiaparabrisas delantero


13


40 Caja servicio inteligente


14


30
Libre

130

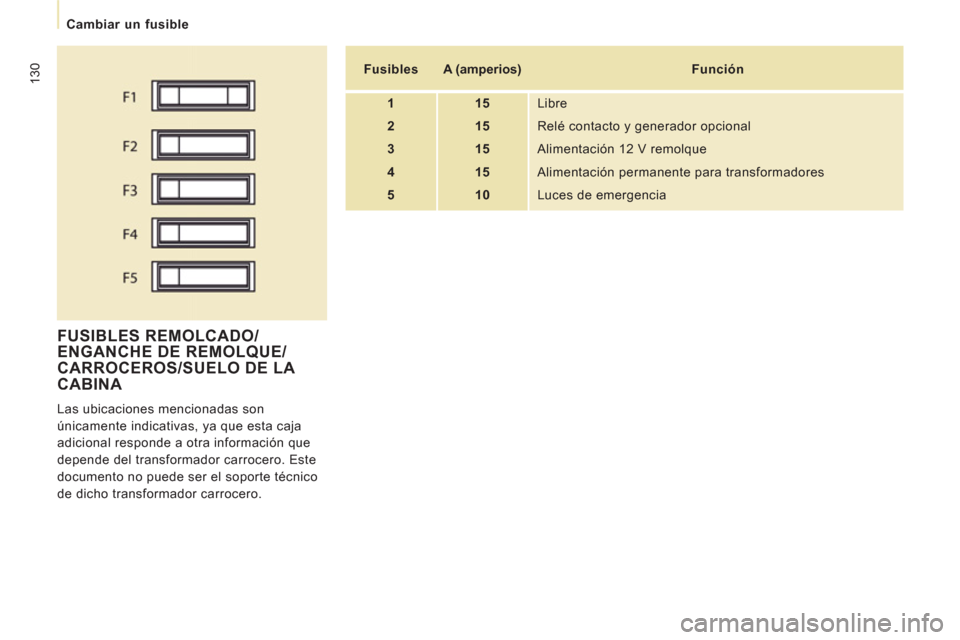

Cambiar un fusible


FUSIBLES REMOLCADO/ENGANCHE DE REMOLQUE/
CARROCEROS/SUELO DE LA CABINA
Las ubicaciones mencionadas son
únicamente indicativas, ya que esta caja
adicional responde a otra información que
depende del transformador carrocero. Este
documento no puede ser el soporte técnico
de dicho transformador carrocero.

Fusibles


A (amperios)


Función


1


15
Libre


2


15
Relé contacto y generador opcional


3


15
Alimentación 12 V remolque


4


15
Alimentación permanente para transformadores


5


10
Luces de emergencia

131

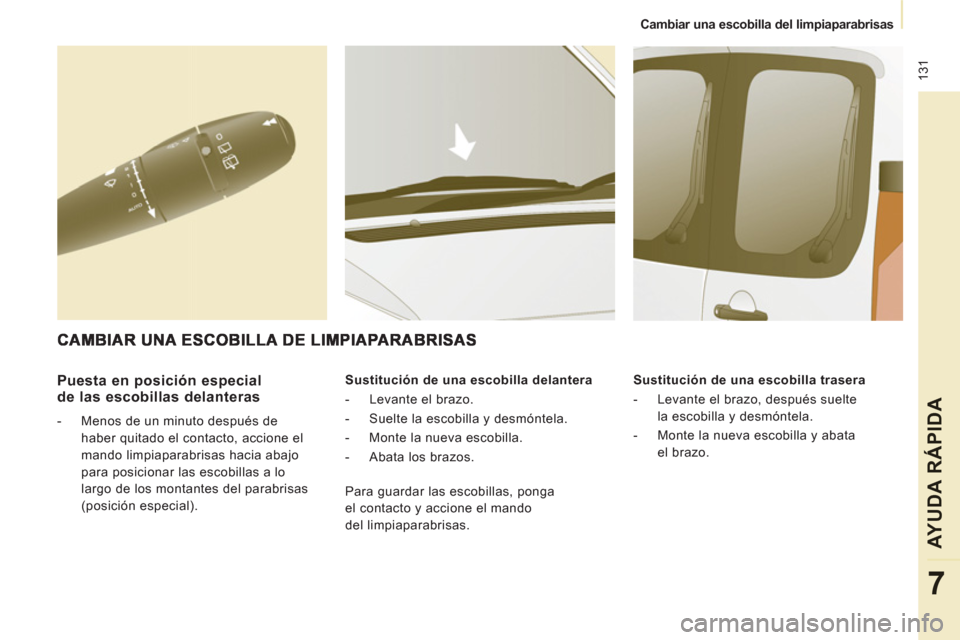

Cambiar una escobilla del limpiaparabrisas

AYUDA RÁPIDA
7


Puesta en posición especial
de las escobillas delanteras


- Menos de un minuto después de
haber quitado el contacto, accione el
mando limpiaparabrisas hacia abajo
para posicionar las escobillas a lo
largo de los montantes del parabrisas
(posición especial).
Sustitución de una escobilla delantera


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata los brazos.
Sustitución de una escobilla trasera


- Levante el brazo, después suelte
la escobilla y desmóntela.

- Monte la nueva escobilla y abata
el brazo.



Para guardar las escobillas, ponga
el contacto y accione el mando
del limpiaparabrisas.

132

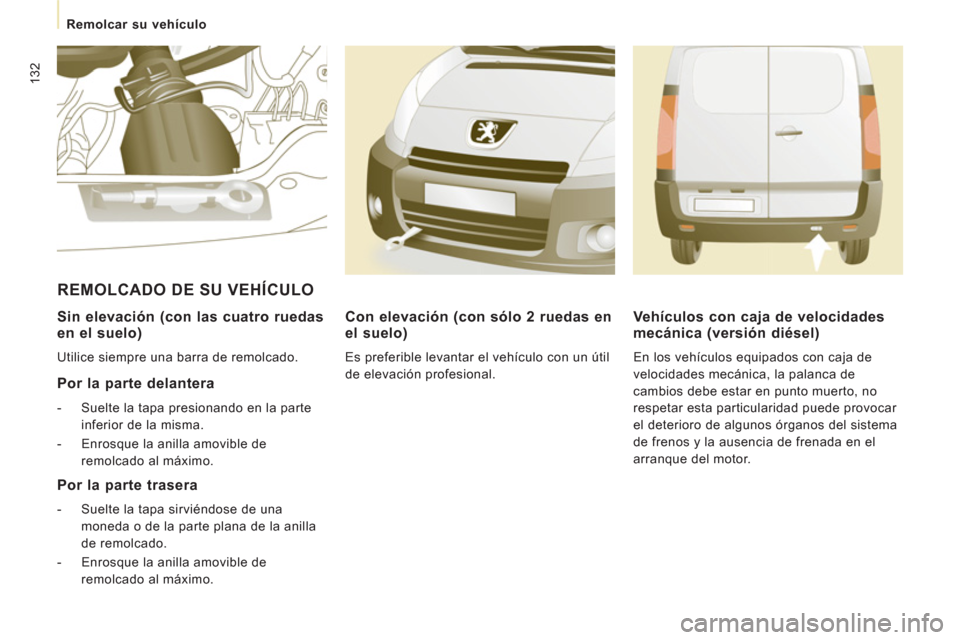

Remolcar su vehículo



Sin elevación (con las cuatro ruedas
en el suelo)
Utilice siempre una barra de remolcado.


Por la parte delantera



- Suelte la tapa presionando en la parte
inferior de la misma.

- Enrosque la anilla amovible de
remolcado al máximo.


REMOLCADO DE SU VEHÍCULO


Con elevación (con sólo 2 ruedas en
el suelo)
Es preferible levantar el vehículo con un útil
de elevación profesional.


Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la anilla
de remolcado.

- Enrosque la anilla amovible de
remolcado al máximo.



Vehículos con caja de velocidades
mecánica (versión diésel)
En los vehículos equipados con caja de
velocidades mecánica, la palanca de
cambios debe estar en punto muerto, no
respetar esta particularidad puede provocar
el deterioro de algunos órganos del sistema
de frenos y la ausencia de frenada en el
arranque del motor.

133

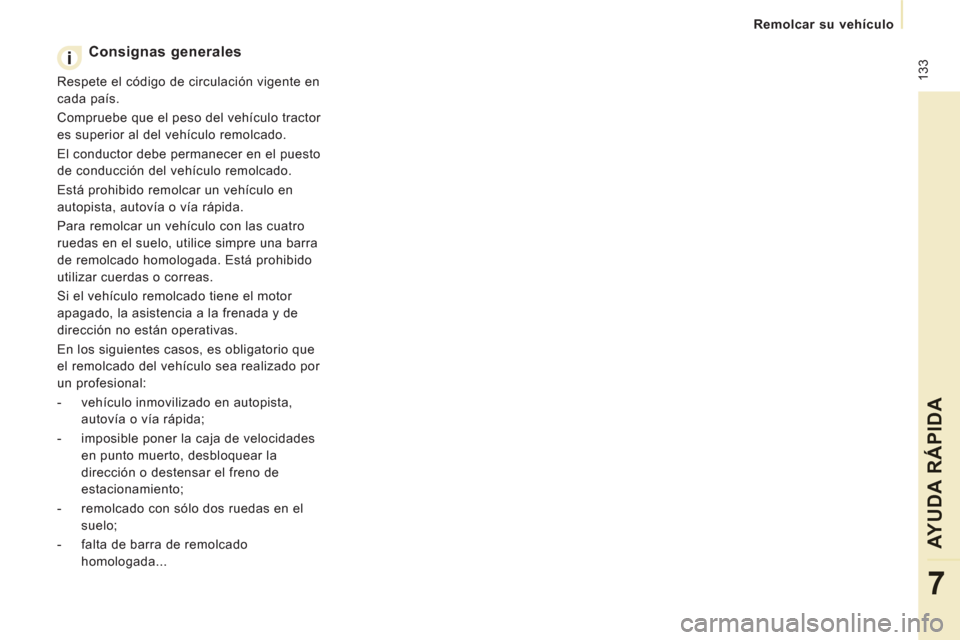

Remolcar su vehículo

AYUDA RÁPIDA
7


Consignas generales

Respete el código de circulación vigente en
cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer en el puesto
de conducción del vehículo remolcado.
Está prohibido remolcar un vehículo en
autopista, autovía o vía rápida.
Para remolcar un vehículo con las cuatro
ruedas en el suelo, utilice simpre una barra
de remolcado homologada. Está prohibido
utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
apagado, la asistencia a la frenada y de
dirección no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:


- vehículo inmovilizado en autopista,
autovía o vía rápida;

- imposible poner la caja de velocidades
en punto muerto, desbloquear la
dirección o destensar el freno de
estacionamiento;

- remolcado con sólo dos ruedas en el
suelo;

- falta de barra de remolcado
homologada...

134

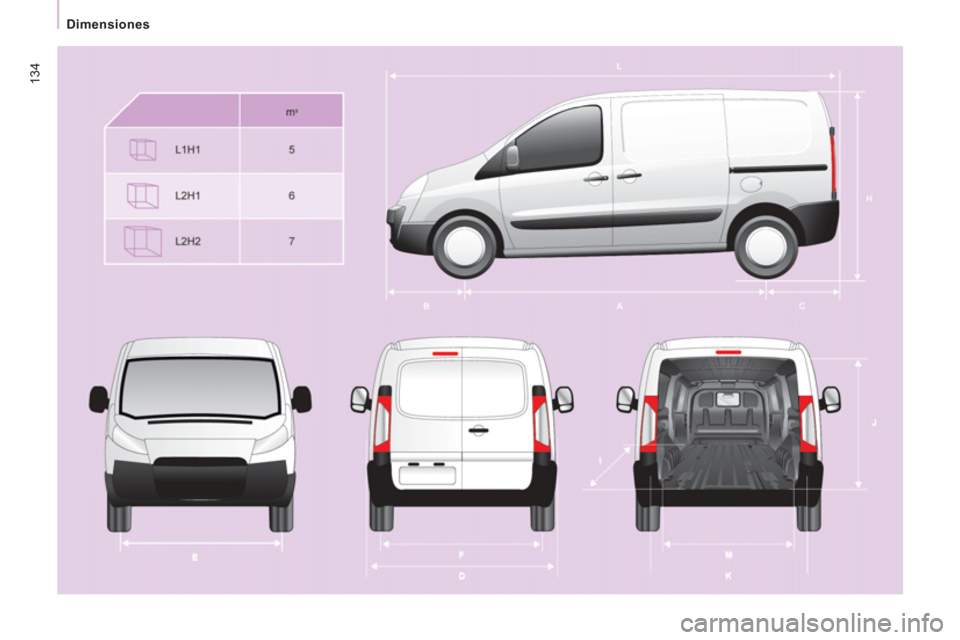

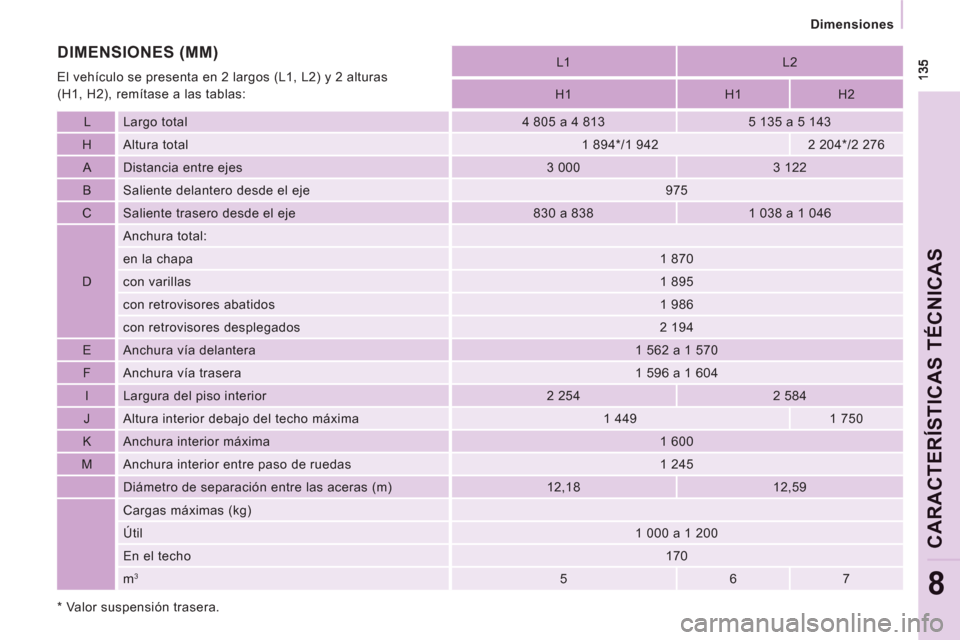

Dimensiones

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8


*
Valor suspensión trasera.
L1
L2

H1
H1
H2

L Largo total
4 805 a 4 813
5 135 a 5 143

H Altura total
1 894 * /1 942
2 204 * /2 276

A Distancia entre ejes
3 000
3 122

B Saliente delantero desde el eje
975

C Saliente trasero desde el eje
830 a 838
1 038 a 1 046

D Anchura total:



en la chapa

1 870
con varillas

1 895
con retrovisores abatidos
1 986
con retrovisores desplegados
2 194

E Anchura vía delantera
1 562 a 1 570

F Anchura vía trasera
1 596 a 1 604

I Largura del piso interior
2 254
2 584


J Altura interior debajo del techo máxima
1 449
1 750

K Anchura interior máxima
1 600

M Anchura interior entre paso de ruedas
1 245
Diámetro de separación entre las aceras (m)
12,18
12,59
Cargas máximas (kg)



Útil

1 000 a 1 200
En el techo

170
m
3

5
6
7

DIMENSIONES (MM)

El vehículo se presenta en 2 largos (L1, L2) y 2 alturas
(H1, H2), remítase a las tablas:

136

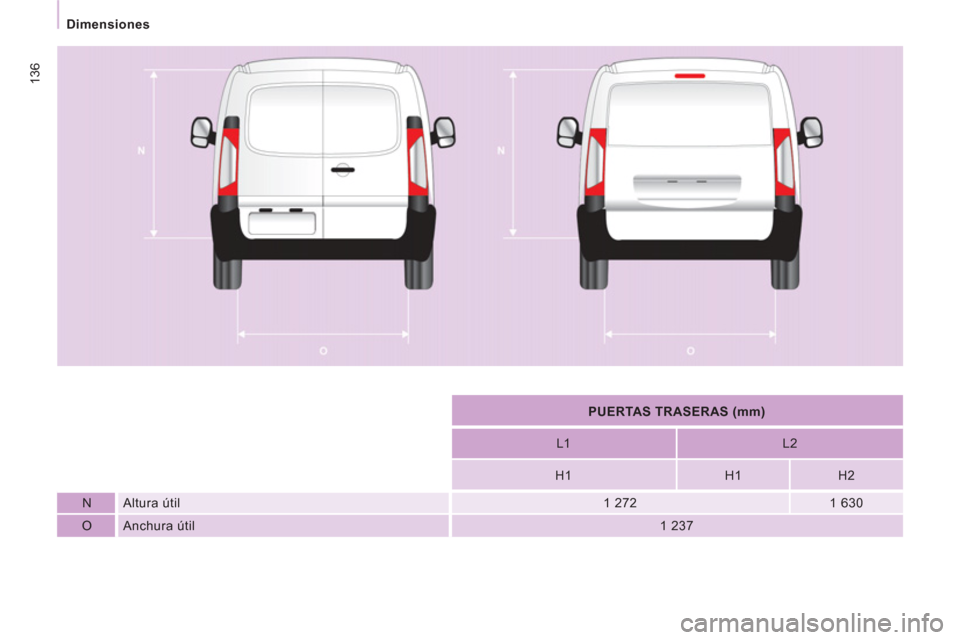

Dimensiones






PUERTAS TRASERAS (mm)


L1
L2

H1
H1
H2

N Altura útil

1 272
1 630

O Anchura útil

1 237

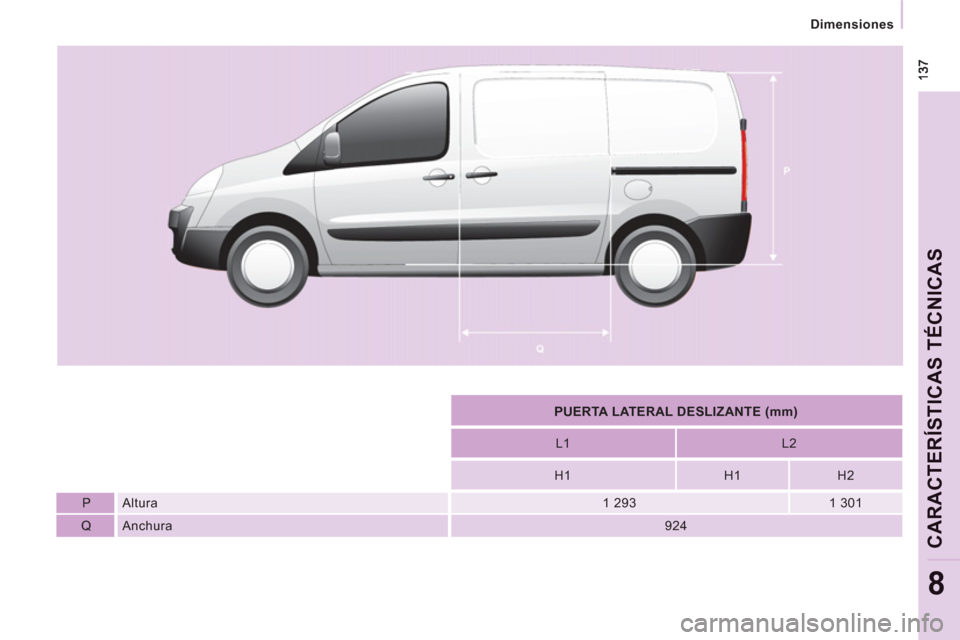

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8



PUERTA LATERAL DESLIZANTE (mm)


L1
L2

H1
H1
H2

P
Altura

1 293
1 301

Q
Anchura

924

138

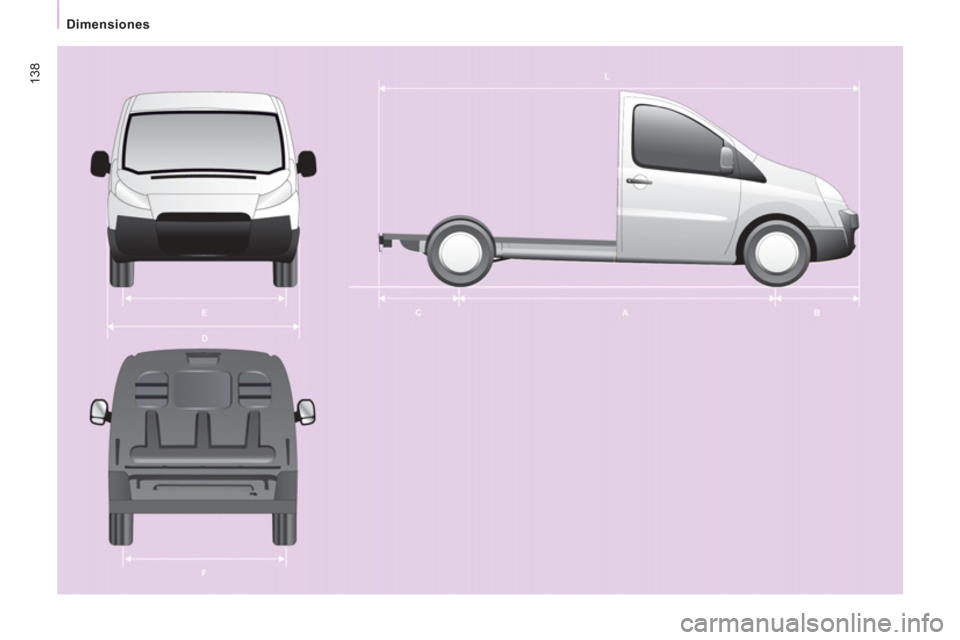

Dimensiones
