Peugeot Expert VU 2016 Manual del propietario (in Spanish)

309
Expert_es_Chap08_En-cas-de-panne_ed01-2016

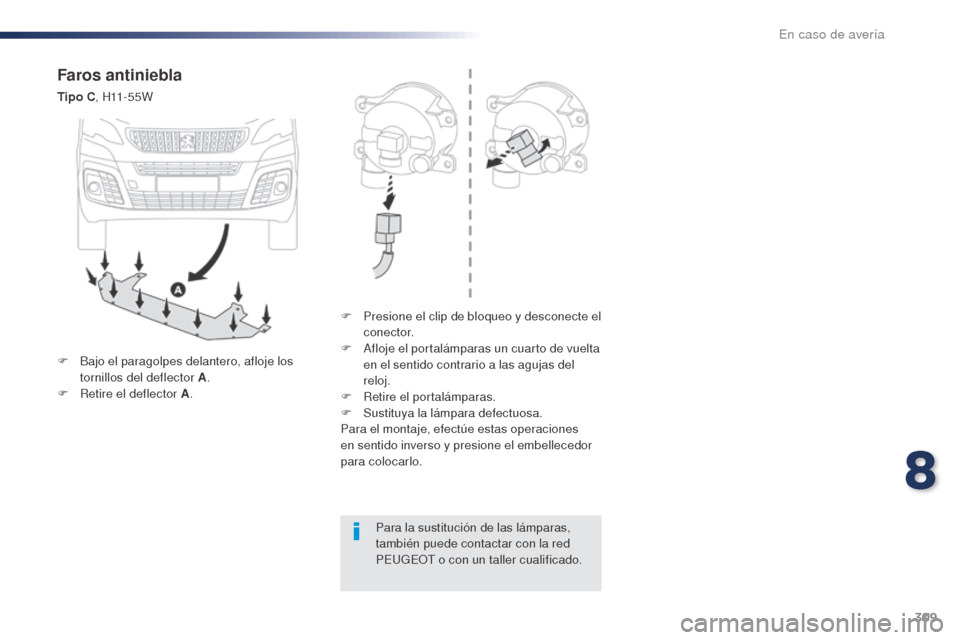

Faros antiniebla
Tipo C, H11 - 5 5 W
F
P
resione el clip de bloqueo y desconecte el
conector.
F

A
floje el portalámparas un cuarto de vuelta
en el sentido contrario a las agujas del
reloj.
F

R
etire el portalámparas.
F

S
ustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones
en sentido inverso y presione el embellecedor
para colocarlo.
Para la sustitución de las lámparas,
también puede contactar con la red
PEUGEOT o con un taller cualificado.
F

B
ajo el paragolpes delantero, afloje los
tornillos del deflector A .
F

R
etire el deflector A .
8
En caso de avería

310
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Luces traseras
(puertas batientes)
Para más información relativa al Cambio
de una lámpara y, en particular, a los
tipos de lámparas, consulte el apartado
correspondiente.F

S
ujetando la luz, presione el clip situado en
el interior y luego retire la luz con cuidado.
F

D
esconecte el conector eléctrico.
Para los vehículos con guarnecido
interior, consulte en la red PEUGEOT o
en un taller cualificado para realizar la
operación.
1.
L

uces de freno/luces de posición


(Tipo B, P21/5W-21/5W )
2.
In

dicadores de dirección
T

ipo B , PY21W-21W (ámbar)
3.
L

uces de marcha atrás
T

ipo B , P21W-21W
4.
L

uces antiniebla/luces de posición
T

ipo B , P21/4W-21/4W F

I
dentifique la lámpara defectuosa y luego
abra las puertas traseras.
F
A
parte ligeramente las 3 lengüetas y
extraiga el portalámparas.
F

R
etire la lámpara defectuosa presionando
ligeramente encima y girándola un cuarto
de vuelta en el sentido de las agujas del
reloj.
F

S
ustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
F

D
esde el interior, si su vehículo va
equipado con rejilla de aireación, retírela.
F

D
esde el exterior, desenrosque los dos
tornillos de fijación.
En caso de avería

311
Expert_es_Chap08_En-cas-de-panne_ed01-2016

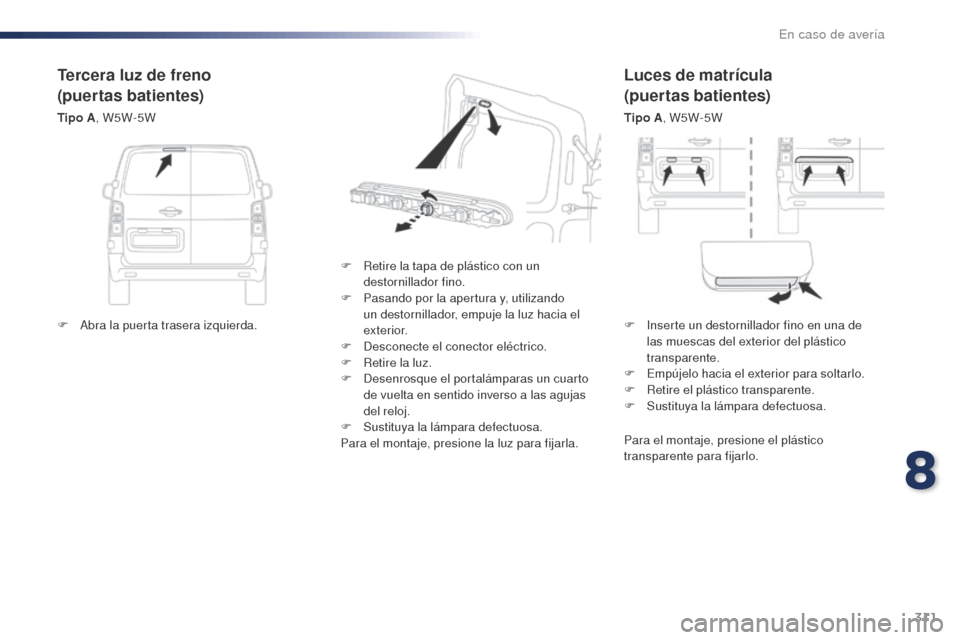

Luces de matrícula
(puertas batientes)
Tipo A, W5W-5W
F

R

etire la tapa de plástico con un
destornillador fino.
F

P

asando por la apertura y, utilizando
un destornillador, empuje la luz hacia el
exterior.
F

D

esconecte el conector eléctrico.
F

R

etire la luz.
F

D

esenrosque el portalámparas un cuarto
de vuelta en sentido inverso a las agujas
del reloj.
F

S

ustituya la lámpara defectuosa.
Para el montaje, presione la luz para fijarla.
Tercera luz de freno
(puertas batientes)
Tipo A , W5W-5W
Para el montaje, presione el plástico
transparente para fijarlo.
F

A
bra la puerta trasera izquierda. F

I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
8
En caso de avería

312
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Luces de techo
(delanteras y traseras)
Tipo A, W5W-5W
F
S
uelte el protector transparente deslizando
un destornillador por las ranuras de cada
lado de la luz de techo.
F

T
ire de la lámpara y sustitúyala.
F

F
ije el protector en su alojamiento y
asegúrese de que queda bloqueado.
En caso de avería

313
Expert_es_Chap08_En-cas-de-panne_ed01-2016

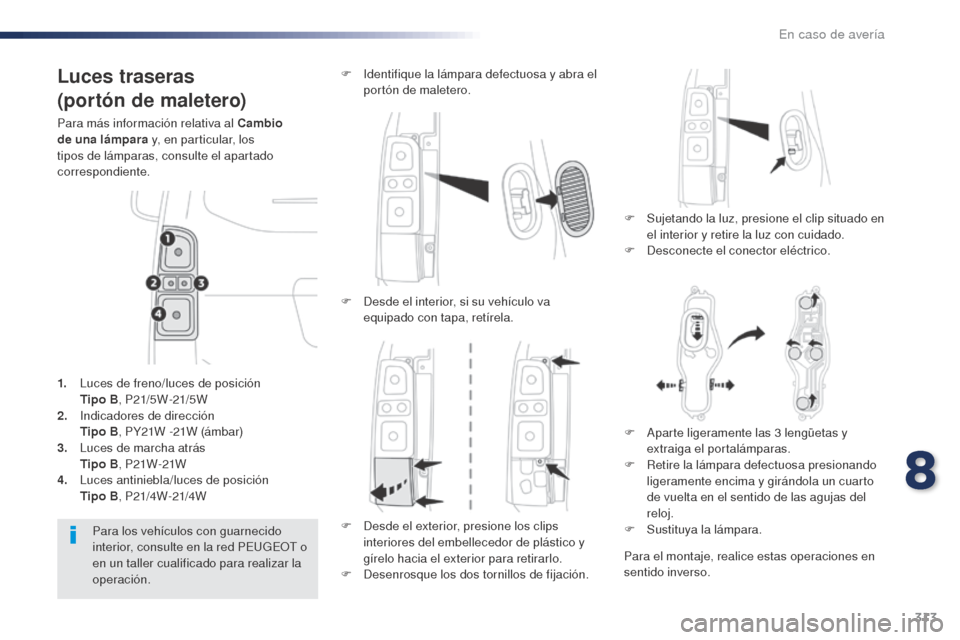

Luces traseras
(portón de maletero)
Para más información relativa al Cambio
de una lámpara y, en particular, los
tipos de lámparas, consulte el apartado
correspondiente.F

S
ujetando la luz, presione el clip situado en
el interior y retire la luz con cuidado.
F

D
esconecte el conector eléctrico.
F

I
dentifique la lámpara defectuosa y abra el
portón de maletero.
Para los vehículos con guarnecido
interior, consulte en la red PEUGEOT o
en un taller cualificado para realizar la
operación.
1.
L

uces de freno/luces de posición


T
ipo B , P21/5W-21/5W
2.
In

dicadores de dirección
T

ipo B , PY21W -21W (ámbar)
3.
L

uces de marcha atrás
T

ipo B , P21W-21W
4.
L

uces antiniebla/luces de posición


T
ipo B , P21/4W-21/4W F

D
esde el interior, si su vehículo va
equipado con tapa, retírela.
F

D
esde el exterior, presione los clips
interiores del embellecedor de plástico y
gírelo hacia el exterior para retirarlo.
F

D
esenrosque los dos tornillos de fijación.F

A
parte ligeramente las 3 lengüetas y
extraiga el portalámparas.
F

R
etire la lámpara defectuosa presionando
ligeramente encima y girándola un cuarto
de vuelta en el sentido de las agujas del
reloj.
F

S
ustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.
8
En caso de avería

314
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Para el montaje, presione el plástico
transparente para fijarlo.
F

S

uelte el guarnecido de cada extremo
haciéndolo girar de abajo hacia arriba.
F

T

ire del guarnecido para soltar los clips
centrales y luego desmóntelo.
F

P

asando por la apertura y utilizando un
destornillador, empuje la luz hacia el
exterior.
F

D

esconecte el conector eléctrico.
F

R

etire la luz.
F

A

floje el portalámparas un cuarto de vuelta
en el sentido contrario a las agujas del
reloj.
F

S

ustituya la lámpara defectuosa.
Para el montaje, realice estas operaciones en
sentido inverso.
Para el montaje de la luz y el guarnecido,
presione encima para fijarlos.
Tercera luz de freno
(portón de maletero)
Tipo A , W5W-5W
Luces de matrícula
(portón de maletero)
Tipo A, W5W-5W
F

A

bra el portón de maletero. F

I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
En caso de avería

315
Expert_es_Chap08_En-cas-de-panne_ed01-2016

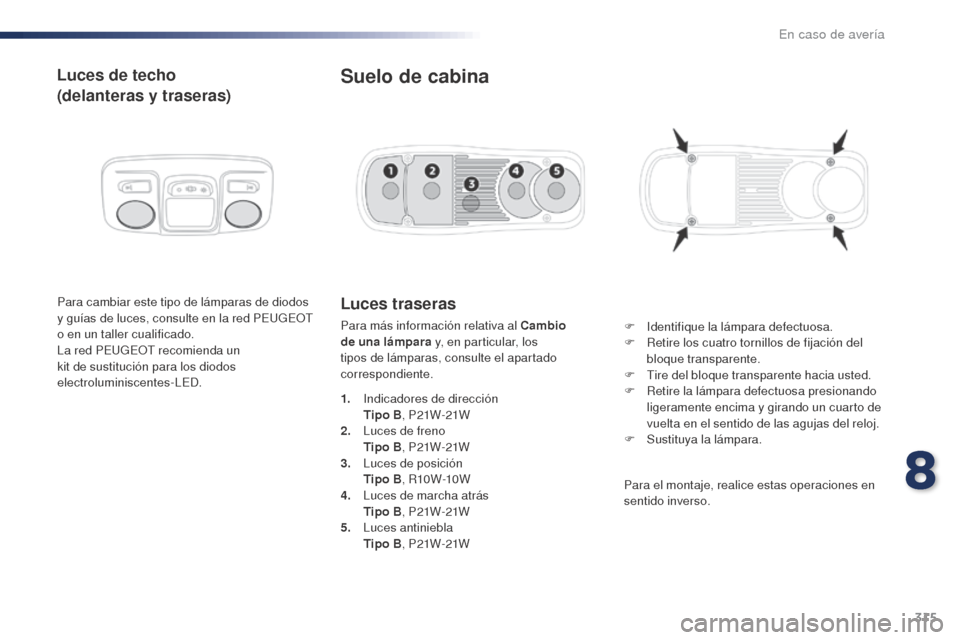

Luces de techo
(delanteras y traseras)
Para cambiar este tipo de lámparas de diodos
y guías de luces, consulte en la red PEUGEOT
o en un taller cualificado.
La red PEUGEOT recomienda un
kit de sustitución para los diodos
electroluminiscentes-LED.Luces traseras
Para más información relativa al Cambio
de una lámpara y, en particular, los
tipos de lámparas, consulte el apartado
correspondiente.
Suelo de cabina
F Identifique la lámpara defectuosa.
F R etire los cuatro tornillos de fijación del
bloque transparente.
F

T
ire del bloque transparente hacia usted.
F

R
etire la lámpara defectuosa presionando
ligeramente encima y girando un cuarto de
vuelta en el sentido de las agujas del reloj.
F

S
ustituya la lámpara.
1.
In

dicadores de dirección
T

ipo B , P21W-21W
2.
L

uces de freno
T

ipo B , P21W-21W
3.
L

uces de posición
T

ipo B , R10W-10W
4.
L

uces de marcha atrás
T

ipo B , P21W-21W
5.
L

uces antiniebla
T

ipo B , P21W-21W Para el montaje, realice estas operaciones en
sentido inverso.
8
En caso de avería

316
Expert_es_Chap08_En-cas-de-panne_ed01-2016
F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
F

A
bra completamente la tapa. En buen estado
Fundido
Pinza
Acceso al utillaje
F Retire la pinza de su alojamiento. La pinza de extracción está situada detrás de
la tapa de la caja de fusibles, en el montante
del salpicadero. Antes de cambiar un fusible, es necesario:
F
C
onocer la causa de la avería y
solucionarla.
F
A
pagar todos los consumidores eléctricos.
F
I
nmovilizar el vehículo y cortar el contacto.
F
I
dentificar el fusible defectuoso utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Cambio de un fusible
Para intervenir en un fusible, es obligatorio:
F Ut ilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F

Su
stituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para revisar
del equipamiento eléctrico. La sustitución de un fusible que no
figure en las tablas podría provocar
fallos graves en el vehículo. Consulte
en la red PEUGEOT o en un taller
cualificado.
Cambio de un fusible
En caso de avería

317
Expert_es_Chap08_En-cas-de-panne_ed01-2016
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10

miliamperios.

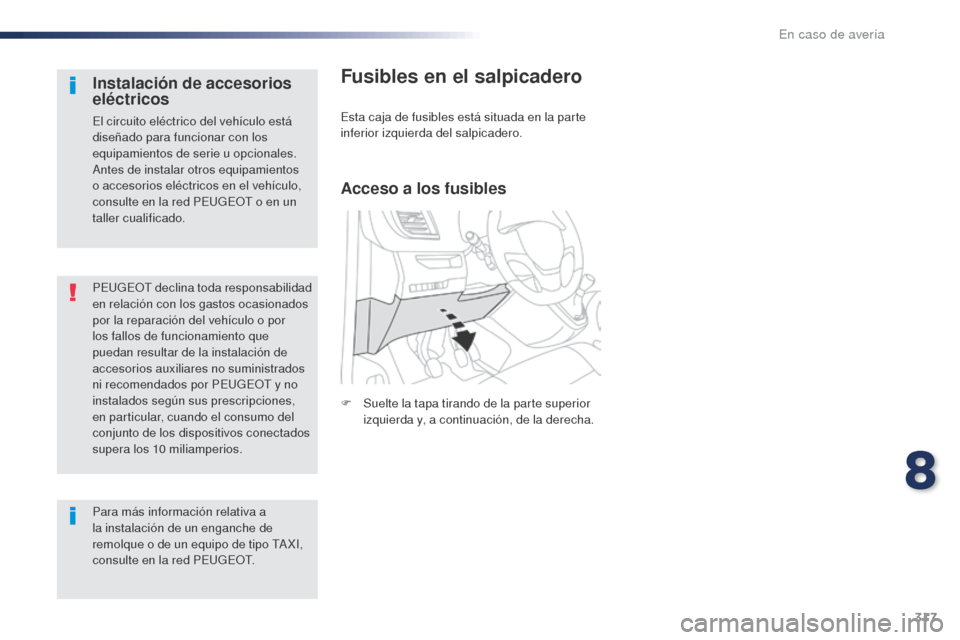

Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
Para más información relativa a
la instalación de un enganche de
remolque o de un equipo de tipo TA XI,
consulte en la red PEUGEOT.
Fusibles en el salpicadero
Esta caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
8
En caso de avería

318
Expert_es_Chap08_En-cas-de-panne_ed01-2016
FusibleN° Intensidad
(A) Funciones
F1 10Dirección asistida eléctrica, contactor de embrague
F4 15Claxon
F5 20Bomba limpiaparabrisas y limpialuneta
F6 20Bomba limpiaparabrisas y limpialuneta
F7 10Toma de accesorios 12
V trasera
F8 20Limpialuneta simple o doble
F10/F11 30Cerraduras interiores, exteriores, delanteras y traseras
F13 10Mando de climatización delantero, mando del autorradio,
palanca de cambios, pantalla virtual
F14 5Alarma, llamadas de urgencia y de asistencia
F17 5Cuadro de a bordo
F19 3Mandos en el volante
F21 3Sistema "Acceso y arranque manos libres" o antirrobo
F22 3Sensor de lluvia y luminosidad, cámara de detección
multifunción
F23 5Pantalla de cinturones no abrochados o desabrochados
F24 5Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento
F25 5Airbags
F29 20Autorradio, pantalla táctil, reproductor de CD, navegador
F31 15Autorradio (+ batería)
F32 15Toma de accesorios de 12
V delantera
F34 5Sistema de vigilancia de ángulo muerto, mandos eléctricos de
los retrovisores exteriores
F35 5Surtidores térmicos, mando de reglaje de la altura de los faros
F36 5Recarga linterna, luz de techoVersión 1 (Eco)
Los fusibles, descritos a continuación, varían
según los equipamientos del vehículo.
En caso de avería
