Peugeot Expert VU 2016 Manual del propietario (in Spanish)

279
Expert_es_Chap07_info-pratiques_ed01-2016

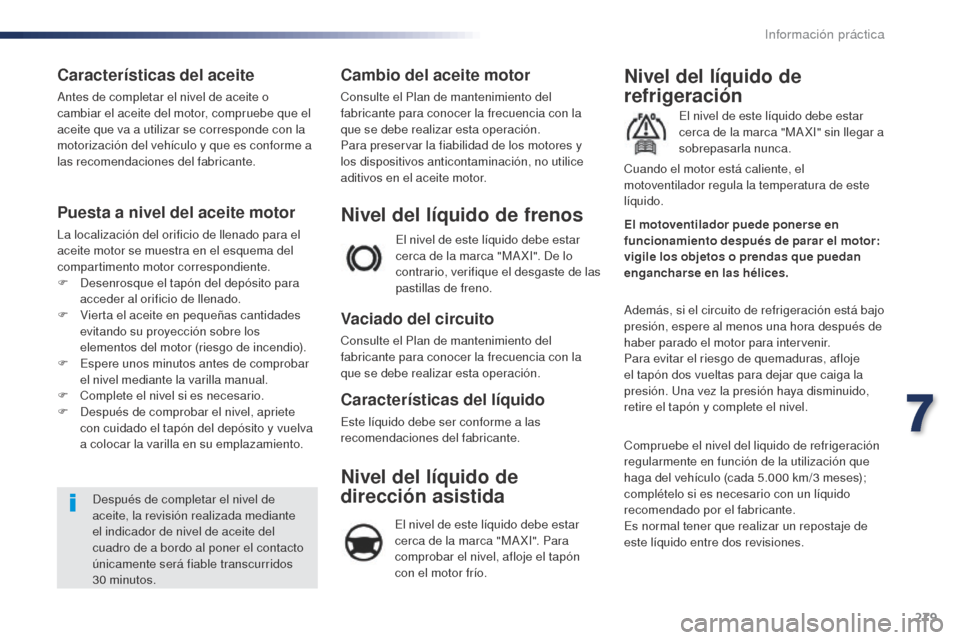

Características del aceite
Antes de completar el nivel de aceite o
cambiar el aceite del motor, compruebe que el
aceite que va a utilizar se corresponde con la
motorización del vehículo y que es conforme a
las recomendaciones del fabricante.
Puesta a nivel del aceite motor
La localización del orificio de llenado para el
aceite motor se muestra en el esquema del
compartimento motor correspondiente.
F
D
esenrosque el tapón del depósito para
acceder al orificio de llenado.
F

V
ierta el aceite en pequeñas cantidades
evitando su proyección sobre los
elementos del motor (riesgo de incendio).
F

E
spere unos minutos antes de comprobar
el nivel mediante la varilla manual.
F

C
omplete el nivel si es necesario.
F

D
espués de comprobar el nivel, apriete
con cuidado el tapón del depósito y vuelva
a colocar la varilla en su emplazamiento.
Después de completar el nivel de
aceite, la revisión realizada mediante
el indicador de nivel de aceite del
cuadro de a bordo al poner el contacto
únicamente será fiable transcurridos
30


minutos.
Cambio del aceite motor
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Para preservar la fiabilidad de los motores y
los dispositivos anticontaminación, no utilice
aditivos en el aceite motor. El nivel de este líquido debe estar
cerca de la marca "MA XI". De lo
contrario, verifique el desgaste de las
pastillas de freno.
Nivel del líquido de frenos
Vaciado del circuito
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
Nivel del líquido de
refrigeración
El nivel de este líquido debe estar
cerca de la marca "MA XI" sin llegar a
sobrepasarla nunca.
Además, si el circuito de refrigeración está bajo
presión, espere al menos una hora después de
haber parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón dos vueltas para dejar que caiga la
presión. Una vez la presión haya disminuido,
retire el tapón y complete el nivel. El motoventilador puede ponerse en
funcionamiento después de parar el motor:
vigile los objetos o prendas que puedan
engancharse en las hélices. Cuando el motor está caliente, el
motoventilador regula la temperatura de este
líquido.
Compruebe el nivel del liquido de refrigeración
regularmente en función de la utilización que
haga del vehículo (cada 5.000
km/3 meses);
complételo si es necesario con un líquido
recomendado por el fabricante.
Es normal tener que realizar un repostaje de
este líquido entre dos revisiones.
Nivel del líquido de
dirección asistida
El nivel de este líquido debe estar
cerca de la marca "MA XI". Para
comprobar el nivel, afloje el tapón
con el motor frío.
7
Información práctica

280
Expert_es_Chap07_info-pratiques_ed01-2016
Vaciado del circuito
Este líquido no requiere renovación.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.El control y la puesta a nivel se deben
realizar imperativamente con el motor
frío.
Un nivel insuficiente podría provocar
daños graves en el motor.
Cuando la temperatura exterior es
elevada, se recomienda dejar el motor
funcionando entre 1
y 2 minutos
después de detener el vehículo para
facilitar su refrigeración.
Evite el contacto prolongado del aceite
y los líquidos usados con la piel.
La mayoría de estos líquidos son muy
nocivos para la salud, e incluso muy
corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red PEUGEOT o en un taller
cualificado.
Productos usados
Puesta a nivel
La puesta a nivel de este aditivo se debe
efectuar de manera obligatoria y lo antes
posible en la red PEUGEOT o en un taller
cualificado.
Nivel de aditivo gasoil
(diésel con filtro de
partículas)
El nivel mínimo de este aditivo se
indica mediante el encendido del
testigo, acompañado de una señal
sonora y de un mensaje en la
pantalla del cuadro de a bordo.
Características del líquido
Para asegurar una limpieza óptima y evitar
el hielo, la puesta a nivel o el cambio de este
líquido no debe efectuarse con agua.
Nivel del líquido
lavaparabrisas y lavafaros
Para los vehículos equipados con
lavafaros, el nivel mínimo de este
líquido se indica mediante una señal
sonora y un mensaje en la pantalla
del cuadro de a bordo.
Complete el nivel la próxima vez que
detenga el vehículo.
En condiciones invernales, se recomienda
utilizar un líquido con base de alcohol etílico o
de metanol.
Información práctica

281
Expert_es_Chap07_info-pratiques_ed01-2016

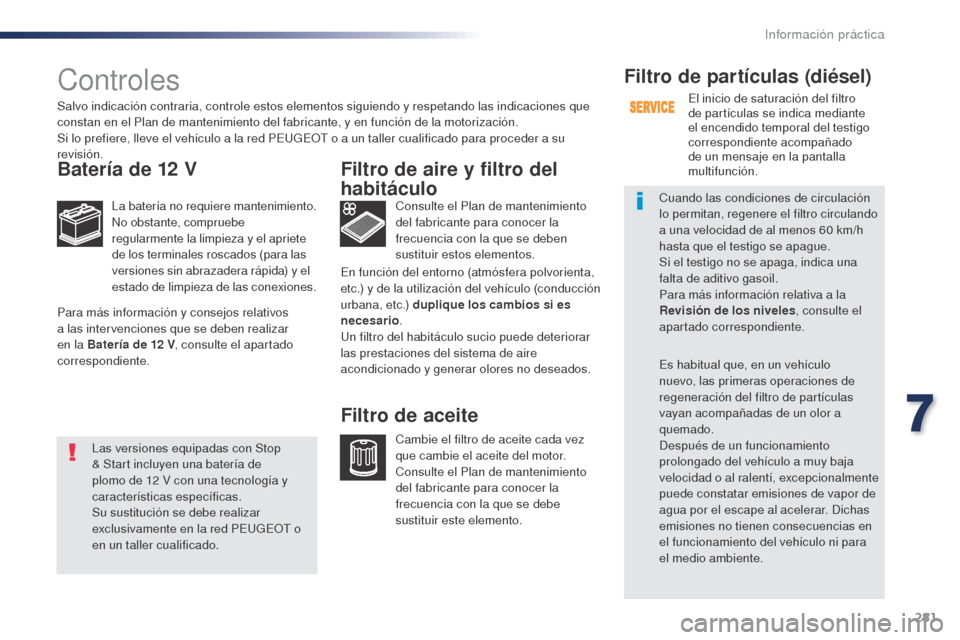

Controles
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe
regularmente la limpieza y el apriete
de los terminales roscados (para las
versiones sin abrazadera rápida) y el
estado de limpieza de las conexiones.Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
Filtro de aire y filtro del
habitáculo
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento.
Filtro de aceiteFiltro de partículas (diésel)
El inicio de saturación del filtro
de partículas se indica mediante
el encendido temporal del testigo
correspondiente acompañado
de un mensaje en la pantalla
multifunción.
Cuando las condiciones de circulación
lo permitan, regenere el filtro circulando
a una velocidad de al menos 60
km/h
hasta que el testigo se apague.
Si el testigo no se apaga, indica una
falta de aditivo gasoil.
Para más información relativa a la
Revisión de los niveles , consulte el
apartado correspondiente.
Es habitual que, en un vehículo
nuevo, las primeras operaciones de
regeneración del filtro de partículas
vayan acompañadas de un olor a
quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape al acelerar. Dichas
emisiones no tienen consecuencias en
el funcionamiento del vehículo ni para
el medio ambiente.
Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que
constan en el Plan de mantenimiento del fabricante, y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red PEUGEOT o a un taller cualificado para proceder a su
revisión.
Para más información y consejos relativos
a las intervenciones que se deben realizar
en la Batería de 12

V , consulte el apartado
correspondiente. En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario
.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
Las versiones equipadas con Stop
& Start incluyen una batería de
plomo de 12

V con una tecnología y
características específicas.
Su sustitución se debe realizar
exclusivamente en la red PEUGEOT o
en un taller cualificado.
7
Información práctica

282
Expert_es_Chap07_info-pratiques_ed01-2016
Caja de velocidades manual
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.El desgaste de los frenos
depende del estilo de conducción,
especialmente en los vehículos
utilizados en ciudad y para recorridos
Pastillas de freno
Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red PEUGEOT o con un taller
cualificado.
Grado de desgaste de los
discos de freno
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, PEUGEOT
selecciona y ofrece productos muy
específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
Freno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia
de este sistema, es necesario
efectuar un reglaje, incluso entre dos
revisiones.
El control de este sistema debe efectuarse en
la red PEUGEOT o en un taller cualificado.
cortos. Posiblemente sea necesario controlar
el estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
Caja de velocidades
automática
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja de velocidades pilotada
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Información práctica

283
Expert_es_Chap07_info-pratiques_ed01-2016

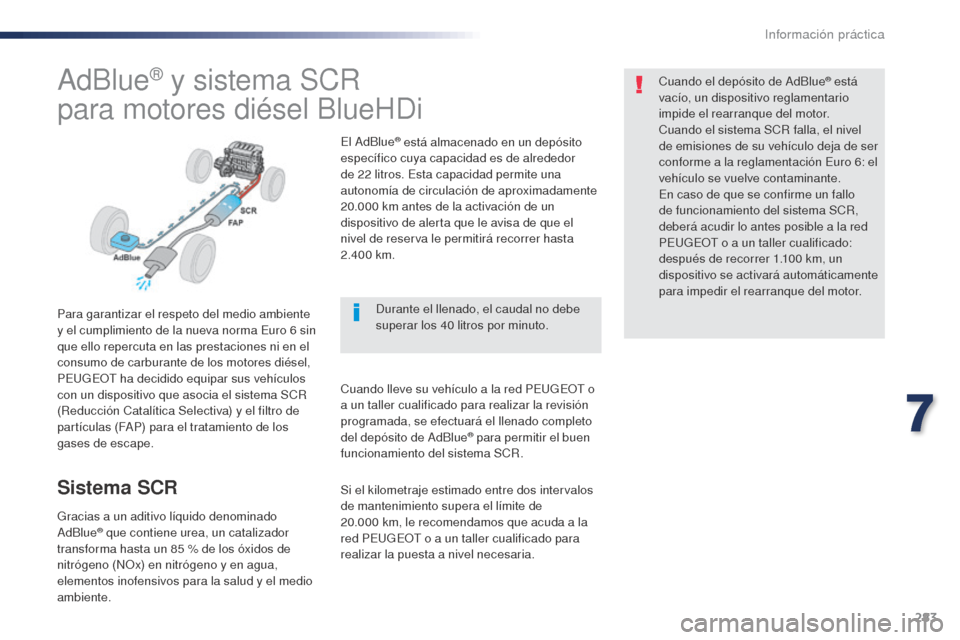

AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
PEUGEOT ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un aditivo líquido denominado
AdBlue® que contiene urea, un catalizador
transforma hasta un 85 % de los óxidos de
nitrógeno (NOx) en nitrógeno y en agua,
elementos inofensivos para la salud y el medio
ambiente. El AdBlue
® está almacenado en un depósito
específico cuya capacidad es de alrededor
de 22

litros. Esta capacidad permite una
autonomía de circulación de aproximadamente
20.000

km antes de la activación de un
dispositivo de alerta que le avisa de que el
nivel de reserva le permitirá recorrer hasta
2.400

km.
Cuando lleve su vehículo a la red PEUGEOT o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de AdBlue
® para permitir el buen
funcionamiento del sistema SCR. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de ser
conforme a la reglamentación Euro 6: el
vehículo se vuelve contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
PEUGEOT o a un taller cualificado:
después de recorrer 1.100

km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.
Durante el llenado, el caudal no debe
superar los 40

litros por minuto.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000

km, le recomendamos que acuda a la
red PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria.
7
Información práctica

284
Expert_es_Chap07_info-pratiques_ed01-2016
Puesta(s) a nivel del
AdBlue®
El depósito de AdBlue® se llenará en cada
revisión del vehículo en la red PEUGEOT o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional de líquido entre
dos revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red PEUGEOT o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias.
Precauciones de uso
Conserve el AdBlue® fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. Utilice líquido AdBlue
® únicamente conforme a
la norma ISO 22241.
No diluya nunca el AdBlue
® en agua.
No vierta el AdBlue® en el depósito de
gasoil.
El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89

litros (1/2

galón) en la red PEUGEOT o en
un taller cualificado.
Nunca complete el nivel desde un
distribuidor de AdBlue
® reservado al
uso de pesos pesados.
El AdBlue
® es una solución fabricada a base
de urea. Este líquido es ininflamable, incoloro e
inodoro (si se conserva en un lugar fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15

minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
líquido. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
Importante
Si el depósito de AdBlue
® de su
vehículo está completamente vacío
(hecho que se confirma mediante los
mensajes de alerta y la imposibilidad
de rearrancar el motor) es imperativo
efectuar una puesta a nivel de 3,8
litros
como mínimo (es decir, dos botes de
1, 8 9


li t r o s).
Información práctica

285
Expert_es_Chap07_info-pratiques_ed01-2016

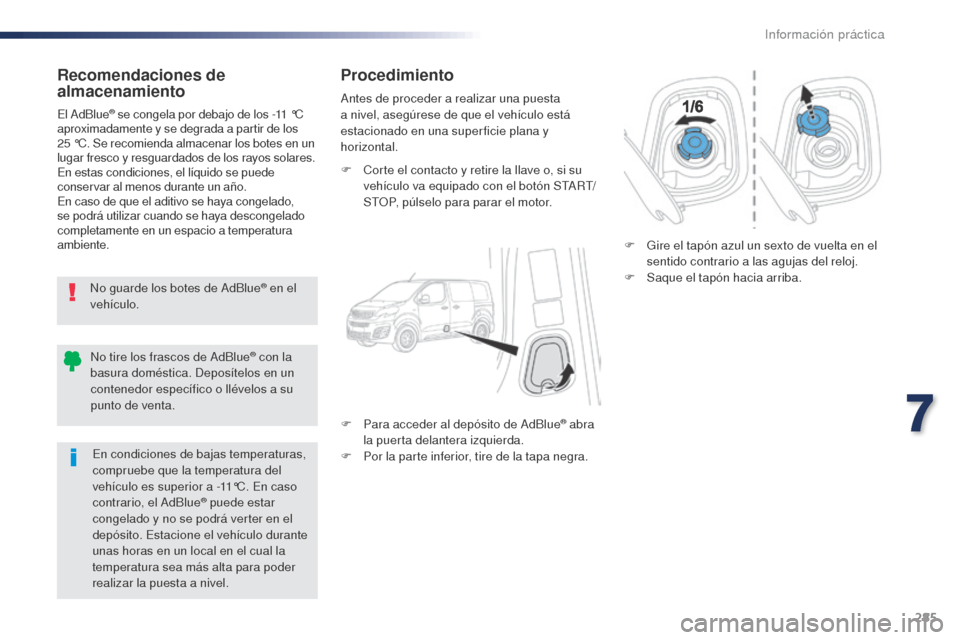

Recomendaciones de
almacenamiento
No guarde los botes de AdBlue® en el
vehículo.
El AdBlue
® se congela por debajo de los -11 °C
a
proximadamente y se degrada a partir de los
25

°C. Se recomienda almacenar los botes en un
lugar fresco y resguardados de los rayos solares.
En estas condiciones, el líquido se puede
conservar al menos durante un año.
En caso de que el aditivo se haya congelado,
se podrá utilizar cuando se haya descongelado
completamente en un espacio a temperatura
ambiente.
Procedimiento
Antes de proceder a realizar una puesta
a nivel, asegúrese de que el vehículo está
estacionado en una super ficie plana y
horizontal.
F

C
orte el contacto y retire la llave o, si su
vehículo va equipado con el botón START/
STOP, púlselo para parar el motor.
F

P
ara acceder al depósito de AdBlue
® abra
la puerta delantera izquierda.
F

P

or la parte inferior, tire de la tapa negra. F

G
ire el tapón azul un sexto de vuelta en el
sentido contrario a las agujas del reloj.
F
S
aque el tapón hacia arriba.
No tire los frascos de AdBlue
® con la
basura doméstica. Deposítelos en un
contenedor específico o llévelos a su
punto de venta.
En condiciones de bajas temperaturas,
compruebe que la temperatura del
vehículo es superior a -11°C. En caso
contrario, el AdBlue
® puede estar
congelado y no se podrá verter en el
depósito. Estacione el vehículo durante
unas horas en un local en el cual la
temperatura sea más alta para poder
realizar la puesta a nivel.
7
Información práctica

286
Expert_es_Chap07_info-pratiques_ed01-2016
F Una vez que haya vertido el contenido del bote, en caso de que se haya derramado
producto, limpie el contorno del orificio de
llenado del depósito con un paño húmedo. En caso de que el aditivo se proyecte,
limpie inmediatamente la zona con
agua fría o con un paño húmedo.
Si el aditivo se cristaliza, elimínelo con
una esponja y agua caliente.
F
V
uelva a colocar el tapón azul en la boca
del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo. Importante: En caso de puesta a nivel
después de una inmovilización por
falta de aditivo
, indicada mediante
el mensaje "Llene con aditivo
anticontaminación: Arranque prohibido",
es imperativo esperar 5 minutos antes
de volver a poner el contacto, sin abrir
la puerta del conductor, desbloquear
el vehículo, ni introducir la llave con
mando a distancia en el contacto
o introducir la llave electrónica del
sistema "Acceso y arranque manos
libres" en el habitáculo.
Ponga el contacto, espere 10 segundos
y arranque el motor.
F

H
ágase con un bote de AdBlue
®. Una
vez haya comprobado la fecha de
caducidad, lea atentamente las consignas
de utilización que constan en la etiqueta
antes de verter el contenido del bote en el
depósito de AdBlue
® del vehículo.
Congelación de AdBlue
®
El AdBlue® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un dispositivo
de calentamiento del depósito de
AdBlue
® que le permite circular en
condiciones climáticas extremadamente
frías. F
V uelva a colocar el tapón negro
empezando por la parte superior.
F

C
ierre la puerta.
Información práctica

287
Expert_es_Chap08_En-cas-de-panne_ed01-2016

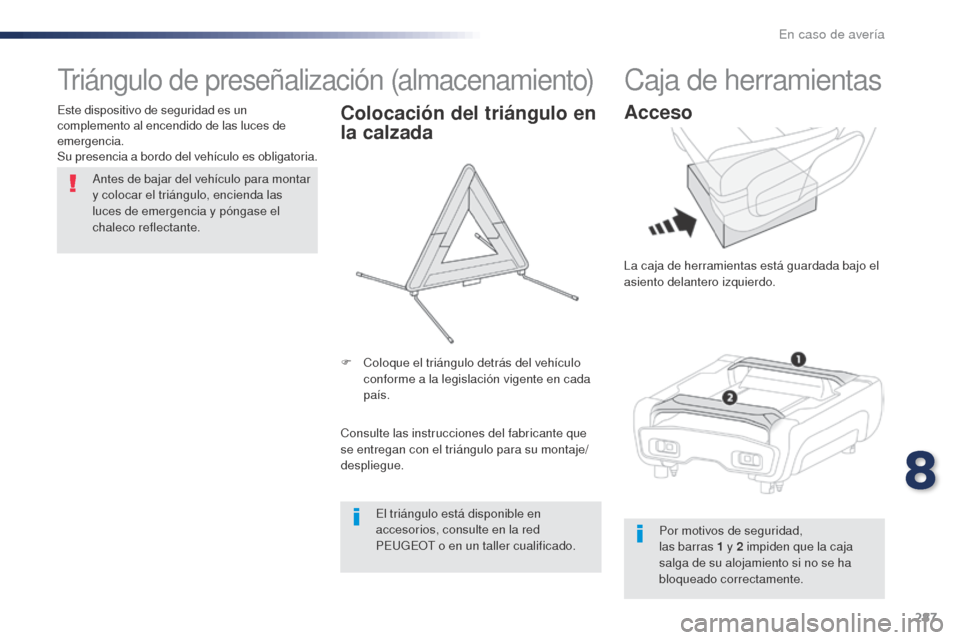

Triángulo de preseñalización (almacenamiento)
Antes de bajar del vehículo para montar
y colocar el triángulo, encienda las
luces de emergencia y póngase el
chaleco reflectante.
Este dispositivo de seguridad es un
complemento al encendido de las luces de
emergencia.
Su presencia a bordo del vehículo es obligatoria.
Colocación del triángulo en
la calzada
Consulte las instrucciones del fabricante que
se entregan con el triángulo para su montaje/
despliegue. F

C
oloque el triángulo detrás del vehículo
conforme a la legislación vigente en cada
país.
El triángulo está disponible en
accesorios, consulte en la red
PEUGEOT o en un taller cualificado.
Caja de herramientas
Acceso
La caja de herramientas está guardada bajo el
asiento delantero izquierdo.
Por motivos de seguridad,
las barras 1
y 2 impiden que la caja
salga de su alojamiento si no se ha
bloqueado correctamente.
8
En caso de avería

288
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Colocación
F Presione los cierres A y desplácelos hacia el centro para desbloquear la caja.
F

P
ara pasar la barra 1 , levante ligeramente
la caja y tire de ella al máximo.
F

A
continuación, para pasar la barra 2 ,
levante la caja hacia arriba. F
S uelte los enganches B de la tapa y ábrala
para tener acceso a las herramientas.
AperturaExtracción
Tire de la caja para comprobar que
queda solidaria a su alojamiento.
F

P

resente la caja con la parte delantera
inclinada hacia arriba.
F

P

ara pasar la barra 2 , empuje la caja
bajándola hacia abajo. F

P

ara pasar la barra 1
, levante ligeramente
la caja y empújela al máximo.
F

P

onga la tapa en la caja y fije los
enganches B . F

U

na vez bien colocada la caja en el fondo
de su alojamiento, empújela contra la
alfombrilla y deslice los cerrojos A hacia el
exterior para bloquearla.
En caso de avería
