F Si el vehículo va equipado con una rueda de chapa, retire el embellecedor del útil 3 .
F

S
i el vehículo va equipado con una rueda
de aluminio, retire el embellecedor de cada
uno de los tornillos con el útil 3 .
F

S
i el vehículo va equipado con ello, monte
el adaptador antirrobo 4
sobre la llave
de desmontaje de neumáticos 1
para
desbloquear el tornillo antirrobo.
F

D
esbloquee (sin retirarlos) los demás
tornillos solo con la llave de desmontaje de
neumáticos 1 . F
C oloque la base del gato sobre el suelo y
asegúrese de que está en posición vertical
respecto al emplazamiento A o B previsto
en los bajos, el más cercano a la rueda
que va a cambiar.

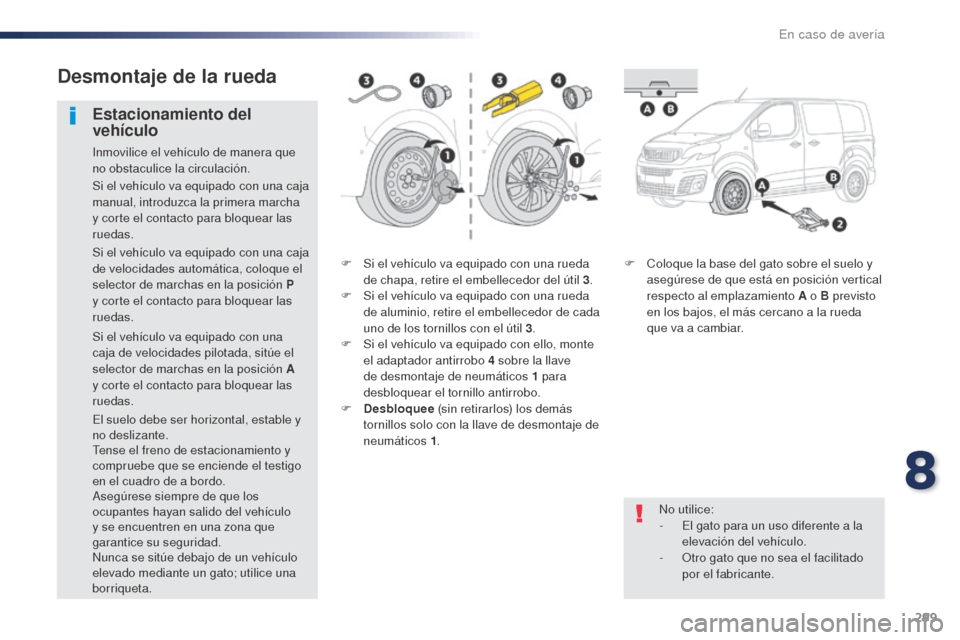

Desmontaje de la rueda
Estacionamiento del
vehículo
Inmovilice el vehículo de manera que
no obstaculice la circulación.
No utilice:
-

E
l gato para un uso diferente a la
elevación del vehículo.
-

O
tro gato que no sea el facilitado
por el fabricante.
Si el vehículo va equipado con una caja
manual, introduzca la primera marcha
y corte el contacto para bloquear las
ruedas.
Si el vehículo va equipado con una caja
de velocidades automática, coloque el
selector de marchas en la posición P
y corte el contacto para bloquear las
ruedas.
Si el vehículo va equipado con una
caja de velocidades pilotada, sitúe el
selector de marchas en la posición A
y corte el contacto para bloquear las
ruedas.
El suelo debe ser horizontal, estable y
no deslizante.
Tense el freno de estacionamiento y
compruebe que se enciende el testigo
en el cuadro de a bordo.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
8
En caso de avería

300
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Compruebe que el gato está colocado de forma estable. Sobre suelo deslizante o blando,
el gato podría desplazarse o hundirse provocándole lesiones.
Sitúe el gato de elevación únicamente en los emplazamientos A o B bajo el vehículo
asegurándose de que la super ficie de apoyo del vehículo está correctamente centrada
en la parte superior del gato de elevación. En caso contrario, podría generar daños en el
vehículo y/o el gato podría hundirse provocándole lesiones.F

R
etire los tornillos y guárdelos en un lugar
limpio.
F
E
xtraiga la rueda.
F

D

espliegue el gato 2 utilizando la ruedecilla hasta que la parte superior esté en contacto con
el emplazamiento A o B utilizado; la zona de apoyo A o B del vehículo debe introducirse en el
centro de la parte superior del gato.
F

E

leve el vehículo utilizando la llave desmonta-ruedas 1 hasta dejar suficiente espacio entre la
rueda y el suelo para poder montar fácilmente la rueda de repuesto (no pinchada).
En caso de avería

301
Expert_es_Chap08_En-cas-de-panne_ed01-2016

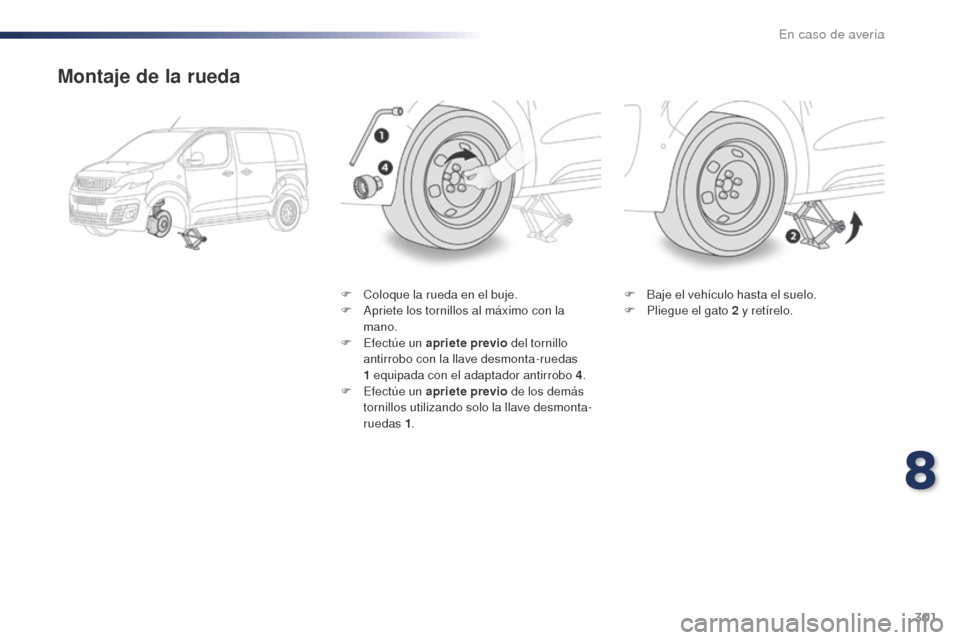

Montaje de la rueda
F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F

E
fectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas
1
equipada con el adaptador antirrobo 4 .
F

E
fectúe un apriete previo de los demás
tornillos utilizando solo la llave desmonta-
ruedas 1 . F
B aje el vehículo hasta el suelo.
F P liegue el gato 2 y retírelo.
8
En caso de avería

302
Expert_es_Chap08_En-cas-de-panne_ed01-2016
F Si su vehículo va equipado con ello, apriete el tornillo antirrobo al máximo utilizando la
llave desmonta-ruedas 1
equipada con el
adaptador antirrobo 4 .
F

B
loquee los demás tornillos al máximo
utilizando solo la llave desmonta-ruedas 1 .
F

G
uarde el utillaje en la caja. La presión de inflado de los neumáticos está
indicada en esta etiqueta.
Después de cambiar una
rueda
Guarde correctamente la rueda
pinchada en el soporte.
Lleve a revisar enseguida el apriete de
los tornillos y la presión de inflado de la
rueda de repuesto a la red PEUGEOT o
a un taller cualificado.
Repare la rueda pinchada y vuelva a
montarla en el vehículo lo antes posible.
Si el vehículo va equipado con un
sistema de detección de subinflado,
controle la presión de los neumáticos y
reinicie el sistema.
Detección de subinflado
La rueda de repuesto de chapa no va
equipada con un sensor.
Rueda con tapacubos
Para volver a montar la rueda, vuelva
a colocar el tapacubos comenzando por
colocar su muesca frente a la válvula y
presionando su contorno con la palma
de la mano.
Para más información relativa a la
Detección de subinflado
, consulte el
apartado correspondiente.
En caso de avería

303
Expert_es_Chap08_En-cas-de-panne_ed01-2016

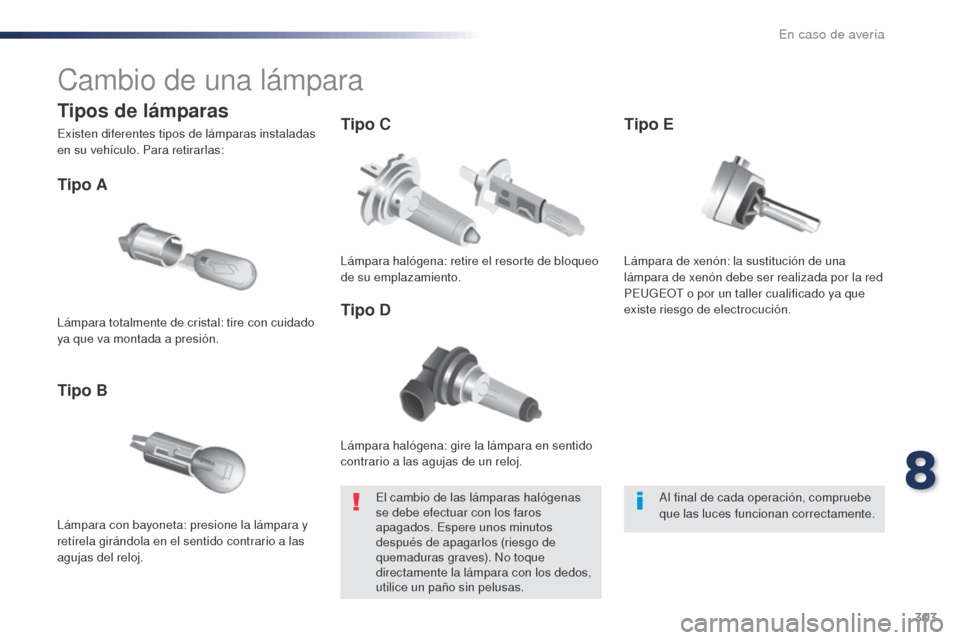

Cambio de una lámpara
Lámpara halógena: gire la lámpara en sentido
contrario a las agujas de un reloj.
Tipo A
Lámpara con bayoneta: presione la lámpara y
retírela girándola en el sentido contrario a las
agujas del reloj.
Tipo BTipo C
Tipo D
Lámpara totalmente de cristal: tire con cuidado
ya que va montada a presión.
Lámpara halógena: retire el resorte de bloqueo
de su emplazamiento.
El cambio de las lámparas halógenas
se debe efectuar con los faros
apagados. Espere unos minutos
después de apagarlos (riesgo de
quemaduras graves). No toque
directamente la lámpara con los dedos,
utilice un paño sin pelusas. Al final de cada operación, compruebe
que las luces funcionan correctamente.
Tipos de lámparas
Existen diferentes tipos de lámparas instaladas
en su vehículo. Para retirarlas:
Lámpara de xenón: la sustitución de una
lámpara de xenón debe ser realizada por la red
PEUGEOT o por un taller cualificado ya que
existe riesgo de electrocución.Tipo E
8
En caso de avería

304
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Luces delanteras
Luces de xenón
Para más información relativa al Cambio
de una lámpara y, en particular, a los
tipos de las lámparas, consulte el apartado
correspondiente.
Luces halógenas
Para más información relativa al Cambio
de una lámpara y, en particular, a los
tipos de lámparas, consulte el apartado
correspondiente.Con las lámparas de casquillo de
tipo H7, etc. respete su colocación
para garantizar la mejor calidad de
alumbrado.
Faros antiniebla
Tipo D , H11 - 5 5 W
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
1.
L

uces de carretera.
T

ipo C , H1- 55W
2.
L

uces de cruce.
T

ipo E , D8S 25W
3.
In

dicadores de dirección.
T

ipo B , PY21W-21W (ámbar)
1.
L

uces de posición.
T

ipo A , W5W-5W.
2.
L

uces de carretera.
T

ipo C , H1- 5 5 W.
3.
L

uces de cruce.
T

ipo C , H7- 5 5 W
4.
L

uces diurnas.
T

ipo A , W21W LL-21W
5.
In

dicadores de dirección.
T

ipo B , PY21W-21W (ámbar)
En caso de avería

305
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Repetidor lateral de
indicador de dirección
Tipo A, W Y5W-5W (ámbar)
Luces diurnas / de posición
Si el vehículo va equipado con ellas, para
cambiar este tipo de lámparas de diodos y
guías de luces, consulte en la red PEUGEOT o
en un taller cualificado.
La red PEUGEOT recomienda un
kit de sustitución para los diodos
electroluminiscentes-LED. Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F

N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
-

E
mpuje el repetidor hacia atrás y retírelo.
-

D
urante el montaje, introduzca el repetidor
hacia adelante y luego empújelo hacia
atrás.
Las lámparas de color ámbar (indicadores de
dirección y repetidores laterales) se deben
sustituir por lámparas de características y
colores idénticos.
8
En caso de avería

306
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Para el montaje del conector y
la lámpara en el piloto, coloque
correctamente el conjunto en su
alojamiento hasta percibir el "clic" de
bloqueo.
Luces de cruce
(luces halógenas)
Tipo C, H7- 5 5 W
Luces diurnas
(luces halógenas)
Tipo A , W21W LL-21W
Luces de posición
(luces halógenas)
Tipo A, W5W
F

P

resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

P

resione el clip inferior del conector y retire
el conjunto conector y lámpara.
F

R

etire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones en sentido inverso. F

P

resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

P

resione los dos clips laterales del
conector y retire el conjunto conector y
lámpara.
F

R

etire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones en sentido inverso. F

P
resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

P
resione los dos clips laterales del
conector y retire el conjunto conector y
lámpara.
F

R
etire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.
En caso de avería

307
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Tenga cuidado con la zona situada
detrás de la luz derecha (sentido del
vehículo), puesto que su temperatura es
extremadamente elevada y podría sufrir
quemaduras (tubos de desgasificación).El parpadeo demasiado rápido del
testigo del indicador de dirección
(derecho o izquierdo) indica el fallo
de una de las lámparas del lado
correspondiente.

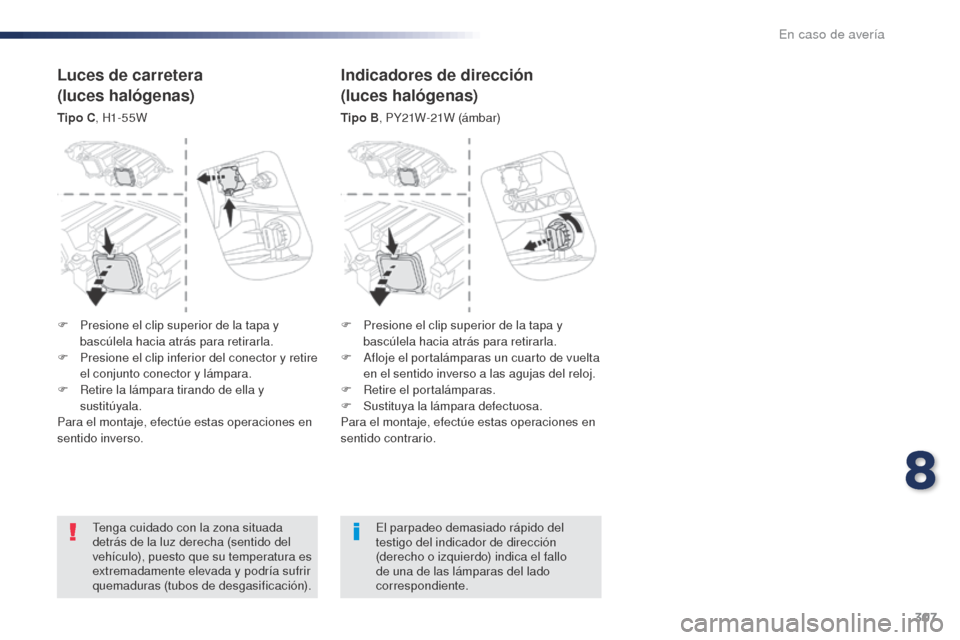

Indicadores de dirección
(luces halógenas)
Tipo B
, PY21W-21W (ámbar)
Luces de carretera
(luces halógenas)
Tipo C, H1- 55W
F
P
resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

P
resione el clip inferior del conector y retire
el conjunto conector y lámpara.
F

R
etire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. F

P
resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

A
floje el portalámparas un cuarto de vuelta
en el sentido inverso a las agujas del reloj.
F

R
etire el portalámparas.
F

S
ustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones en
sentido contrario.
8
En caso de avería

308
Expert_es_Chap08_En-cas-de-panne_ed01-2016
Luces de cruce
(luces de xenón)
Tipo E, D8S 25W
F
P
resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

A
floje el portalámparas un cuarto de vuelta
en el sentido contrario a las agujas del
reloj.
F

S
ustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones en
sentido inverso.
La sustitución de una lámpara de
xenón D8S se debe realizar en la red
PEUGEOT o en un taller cualificado
puesto que hay riesgo de electrocución.
Se recomienda sustituir las lámparas
D8S simultáneamente en caso de que
falle una de ellas.
Luces de carretera
(luces de xenón)
Tipo C
, H1- 55W
Para montar el conector y la lámpara
en el piloto, coloque correctamente
el conjunto en el alojamiento hasta
percibir el "clic" de bloqueo. El parpadeo demasiado rápido del
testigo del indicador de dirección
(derecho o izquierdo) indica el fallo
de una de las lámparas del lado
correspondiente.
Indicadores de dirección
(luces de xenón)
Tipo B
, PY21W-21W (ámbar)
F

P

resione el clip superior de la tapa y
bascúlela hacia atrás para retirarla.
F

P

resione el clip inferior del conector y retire
el conjunto conector y lámpara.
F

R

etire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería
