SZYBKA POMOC
7

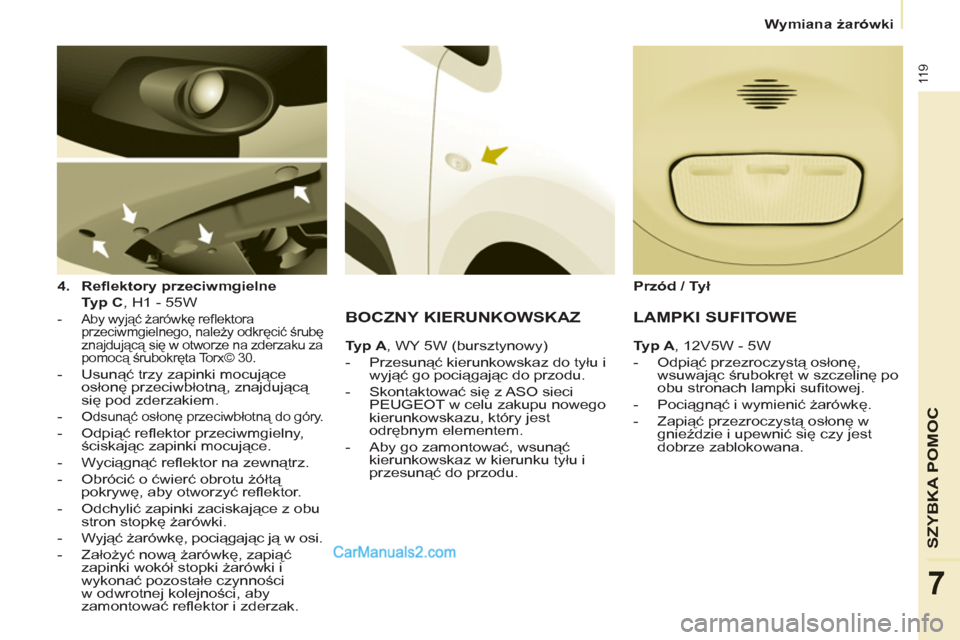

Wymiana żarówki


4.
Refl ektory przeciwmgielne


Typ C
, H1 - 55W



- Aby wyjąć żarówkę refl ektora
przeciwmgielnego, należy odkręcić śrubę
znajdującą się w otworze na zderzaku za
pomocą śrubokręta Torx© 30.


- Usunąć trzy zapinki mocujące
osłonę przeciwbłotną, znajdującą
się pod zderzakiem.


- Odsunąć osłonę przeciwbłotną do góry.


- Odpiąć refl ektor przeciwmgielny,
ściskając zapinki mocujące.

- Wyciągnąć refl ektor na zewnątrz.

- Obrócić o ćwierć obrotu żółtą
pokrywę, aby otworzyć refl ektor.

- Odchylić zapinki zaciskające z obu
stron stopkę żarówki.

- Wyjąć żarówkę, pociągając ją w osi.

- Założyć nową żarówkę, zapiąć
zapinki wokół stopki żarówki i
wykonać pozostałe czynności
w odwrotnej kolejności, aby
zamontować refl ektor i zderzak.



BOCZNY KIERUNKOWSKAZ


Ty p A
, WY 5W (bursztynowy)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go pociągając do przodu.

- Skontaktować się z ASO sieci
PEUGEOT w celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.

- Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu.
Przód / Tył




LAMPKI SUFITOWE


Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufi towej.

- Pociągnąć i wymienić żarówkę.

- Zapiąć przezroczystą osłonę w
gnieździe i upewnić się czy jest
dobrze zablokowana.

120


Wymiana żarówki


Więcej informacji na temat żarówek,
można przeczytać w części "Rodzaje
żarówek".


1.
Światła stop / światła pozycyjne


Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy


Typ B
, PY21W - 21W
(bursztynowe)

3.
Światła cofania


Typ B
, P21W - 21W

4.
Światła przeciwmgłowe


Typ B
, P21W - 21W


- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o
180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie śruby mocuj
ące za
pomocą śrubokręta, znajdującego
się w torbie z narzędziami pod
prawym fotelem.

- Od zewnątrz, pociągnąć zespół
świateł.

- Przytrzymując światło, odłączyć
złącze elektryczne.
- Odgiąć 4 występy, a następnie
wyjąć oprawę żarówki.


- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara.

- Wymienić żarówkę.


Aby wyciągnąć zespół świateł:


- w modelu z klapą bagażnika,
należy pociągnąć zespół do środka
samochodu,

- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć
zespół do siebie.

Przy montażu, należy prawidłowo
ustawić występy oraz przewód
zasilający, tak aby go nie
przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu, czas ponownego
uruchomienia wynosi ponad 2 minuty.

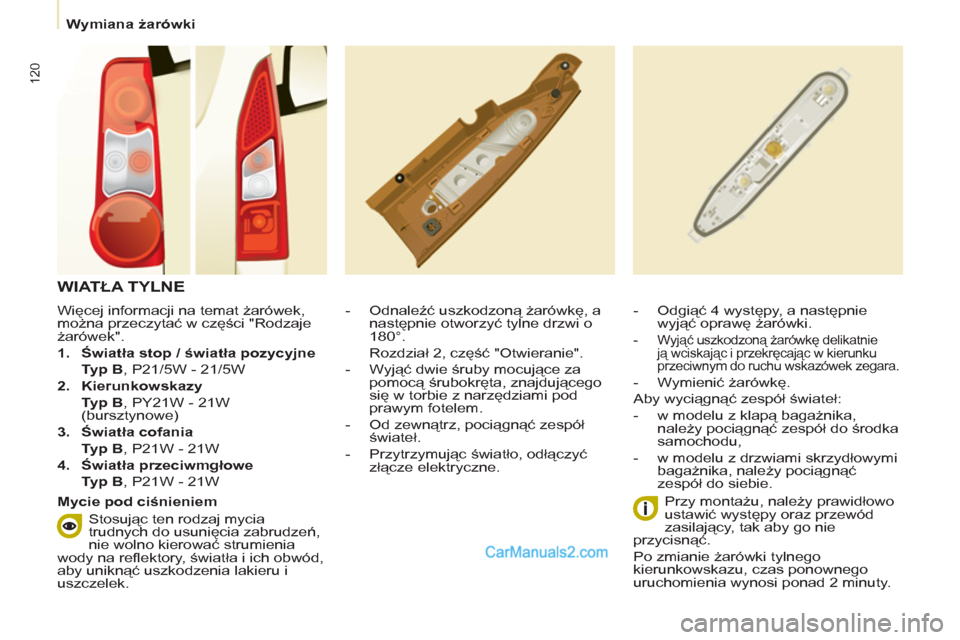

WIATŁA TYLNE


Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na refl ektory, światła i ich obwód,
aby uniknąć uszkodzenia lakieru i
uszczelek.

121
SZYBKA POMOC
7


Wymiana żarówki

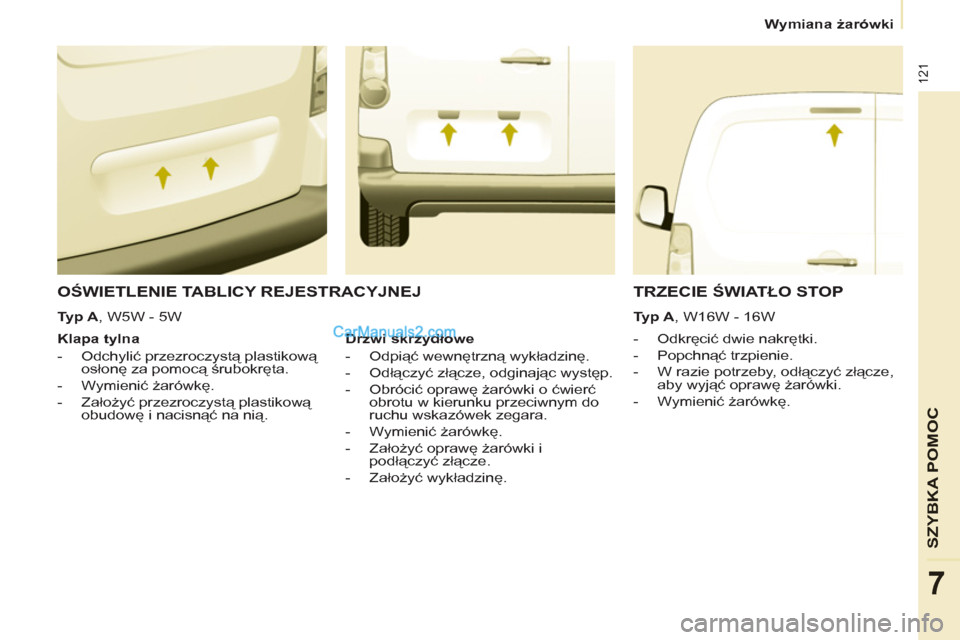

OŚWIETLENIE TABLICY REJESTRACYJNEJ




- Odkręcić dwie nakrętki.

- Popchnąć trzpienie.

- W razie potrzeby, odłączyć złącze,
aby wyjąć oprawę żarówki.

- Wymienić żarówkę.


Klapa tylna


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.

- Wymienić żarówkę.

- Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.


TRZECIE ŚWIATŁO STOP


Ty p A
, W16W - 16W

Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.

- Założyć oprawę żarówki i
podłączyć złącze.

- Założyć wykładzinę.



Typ A
, W5W - 5W

122

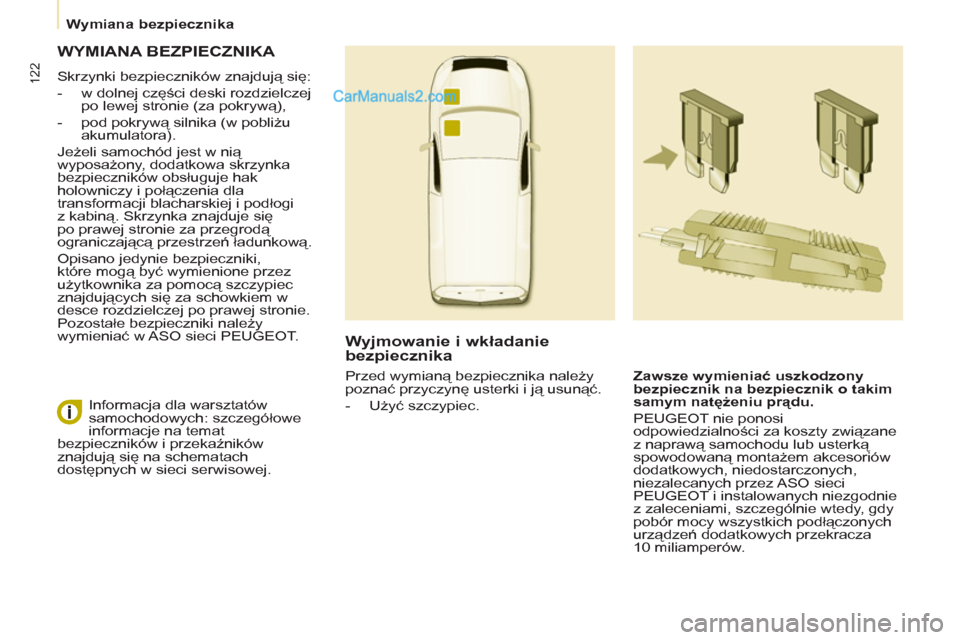

Wymiana bezpiecznika


WYMIANA BEZPIECZNIKA

Skrzynki bezpieczników znajdują się:


- w dolnej części deski rozdzielczej
po lewej stronie (za pokrywą),

- pod pokrywą silnika (w pobliżu
akumulatora).
Jeżeli samochód jest w nią
wyposażony, dodatkowa skrzynka
bezpieczników obsługuje hak
holowniczy i połączenia dla
transformacji blacharskiej i podłogi
z kabiną. Skrzynka znajduje się
po prawej stronie za przegrodą
ograniczającą przestrzeń ładunkową.
Opisano jedynie bezpieczniki,
które mogą być wymienione przez
użytkownika za pomocą szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Pozostałe bezpieczniki należy
wymieniać w ASO sieci PEUGEOT.


Wyjmowanie i wkładanie
bezpiecznika

Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.

PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą samochodu lub usterką
spowodowaną montażem akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez ASO sieci
PEUGEOT i instalowanych niezgodnie
z zaleceniami, szczególnie wtedy, gdy
pobór mocy wszystkich podłączonych
urządzeń dodatkowych przekracza
10 miliamperów. Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat
bezpieczników i przekaźników
znajdują się na schematach
dostępnych w sieci serwisowej. Przed wymianą bezpiecznika należy
poznać przyczynę usterki i ją usunąć.


- Użyć szczypiec.

123
SZYBKA POMO
C
7


Wymiana bezpiecznika

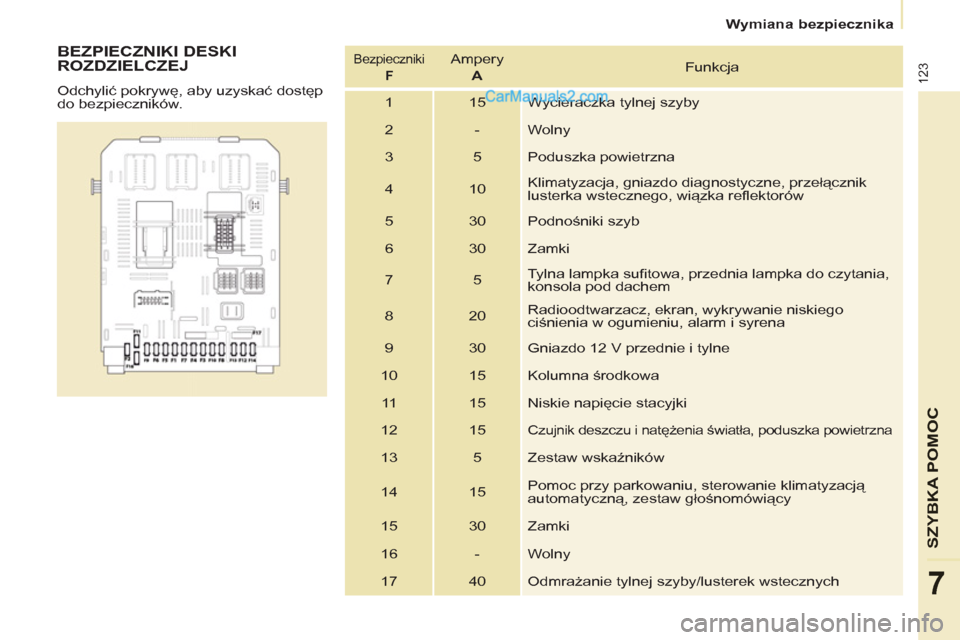

BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki

F
Ampery
A
Funkcja
1 15 Wycieraczka tylnej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, przełącznik
lusterka wstecznego, wiązka refl ektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5 Tylna lampka sufi towa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w ogumieniu, alarm i syrena
9 30 Gniazdo 12 V przednie i tylne
10 15 Kolumna środkowa
11 15 Niskie napięcie stacyjki
12 15

Czujnik deszczu i natężenia światła, poduszka powietrzna

13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie klimatyzacją
automatyczną, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby/lusterek wstecznych

124


Wymiana bezpiecznika

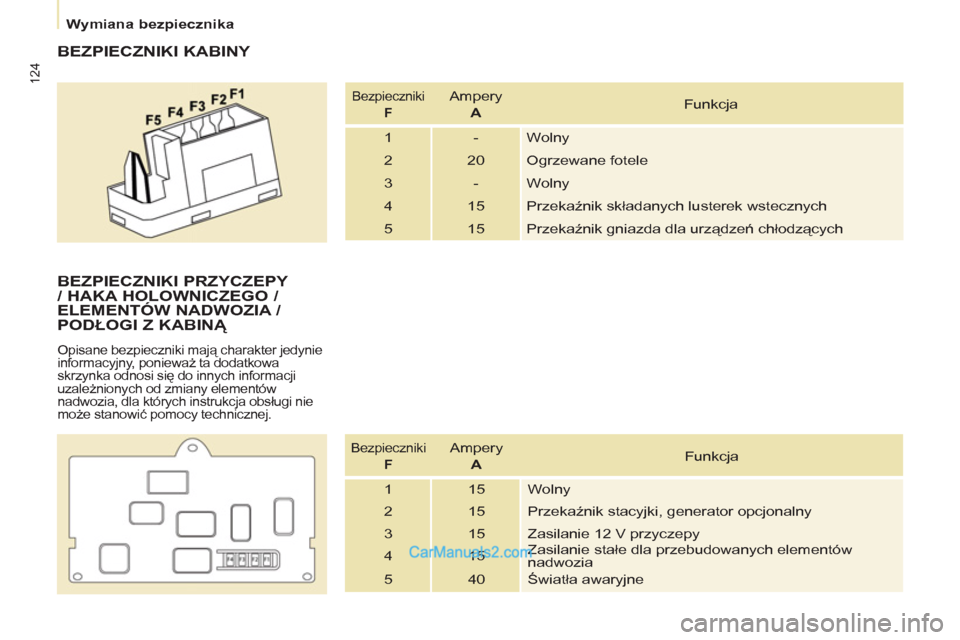

BEZPIECZNIKI KABINY

Bezpieczniki
F
Ampery
A
Funkcja
1 - Wolny
2 20 Ogrzewane fotele
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodzących


BEZPIECZNIKI PRZYCZEPY
/ HAKA HOLOWNICZEGO /
ELEMENTÓW NADWOZIA /
PODŁOGI Z KABINĄ

Opisane bezpieczniki mają charakter jedynie
informacyjny, ponieważ ta dodatkowa
skrzynka odnosi się do innych informacji
uzależnionych od zmiany elementów
nadwozia, dla których instrukcja obsługi nie
może stanowić pomocy technicznej.

Bezpieczniki

F
Ampery
A
Funkcja
1 15 Wolny
2 15 Przekaźnik stacyjki, generator opcjonalny
3 15 Zasilanie 12 V przyczepy
4 15 Zasilanie stałe dla przebudowanych elementów
nadwozia
5 40 Światła awaryjne

125
SZYBKA POMO
C
7


Wymiana bezpiecznika

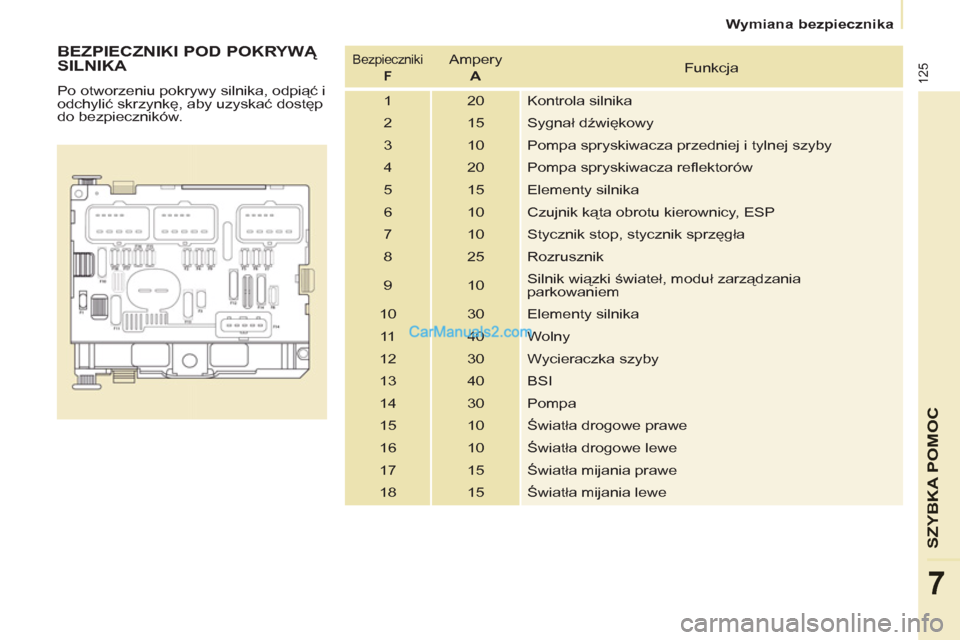

BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy silnika, odpiąć i
odchylić skrzynkę, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki
F
Ampery
A
Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESP
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki świateł, moduł zarządzania
parkowaniem
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światła drogowe prawe
16 10 Świat
ła drogowe lewe
17 15 Światła mijania prawe
18 15 Światła mijania lewe

126

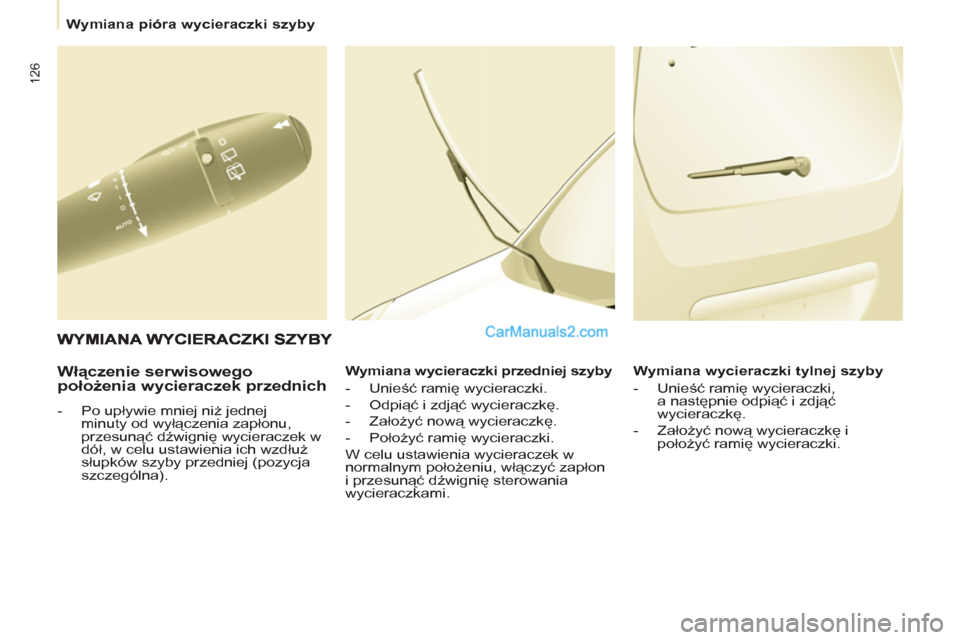

Wymiana pióra wycieraczki szyby



Włączenie serwisowego
położenia wycieraczek przednich



- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).
Wymiana wycieraczki przedniej szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć wycieraczkę.

- Założyć nową wycieraczkę.

- Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Wymiana wycieraczki tylnej szyby


- Unieść
ramię wycieraczki,
a następnie odpiąć i zdjąć
wycieraczkę.

- Założyć nową wycieraczkę i
położyć ramię wycieraczki.

127
SZYBKA POMOC
7

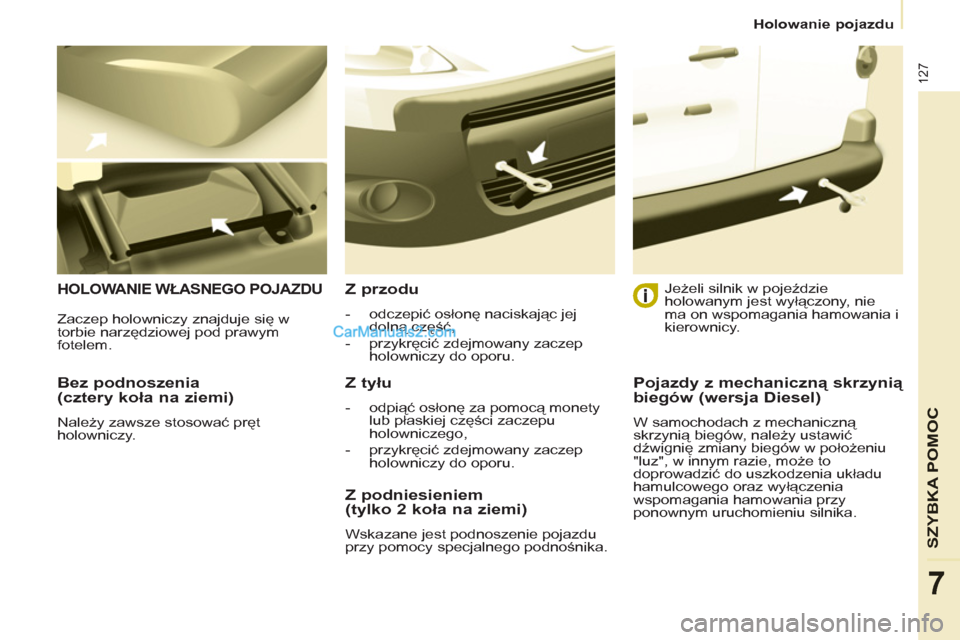

Holowanie pojazdu



Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować pręt
holowniczy.

HOLOWANIE WŁASNEGO POJAZDU

Z przodu



- odczepić osłonę naciskając jej
dolną część,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Z tyłu



- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego,

- przykręcić zdejmowany zaczep
holowniczy do oporu.


Jeżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu
przy pomocy specjalnego podnośnika. Zaczep holowniczy znajduje się w
torbie narzędziowej pod prawym
fotelem.

Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz", w innym razie, może to
doprowadzić do uszkodzenia układu
hamulcowego oraz wyłączenia
wspomagania hamowania przy
ponownym uruchomieniu silnika.

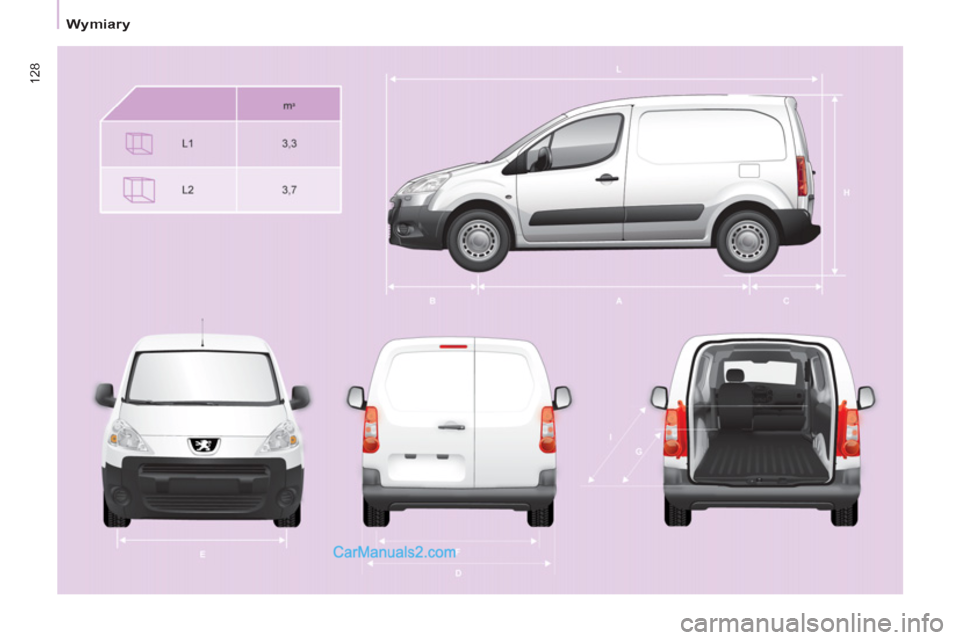

128
