Peugeot Partner 2011 Manual del propietario (in Spanish)

69
ERGONOMÍA
y CONFOR
T
33


Vida a bordo

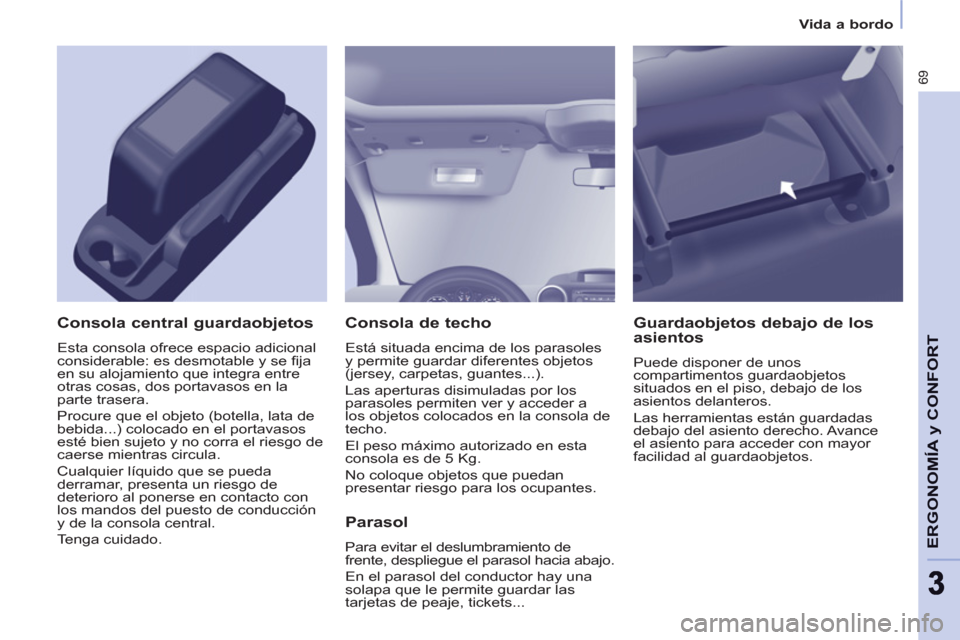

Consola de techo

Está situada encima de los parasoles
y permite guardar diferentes objetos
(jersey, carpetas, guantes...).
Las aperturas disimuladas por los
parasoles permiten ver y acceder a
los objetos colocados en la consola de
techo.
El peso máximo autorizado en esta
consola es de 5 Kg.
No coloque objetos que puedan
presentar riesgo para los ocupantes.


Consola central guardaobjetos

Esta consola ofrece espacio adicional
considerable: es desmotable y se fi ja
en su alojamiento que integra entre
otras cosas, dos portavasos en la
parte trasera.
Procure que el objeto (botella, lata de
bebida...) colocado en el portavasos
esté bien sujeto y no corra el riesgo de
caerse mientras circula.
Cualquier líquido que se pueda
derramar, presenta un riesgo de
deterioro al ponerse en contacto con
los mandos del puesto de conducción
y de la consola central.
Tenga cuidado.


Parasol

Para evitar el deslumbramiento de
frente, despliegue el parasol hacia abajo.
En el parasol del conductor hay una
solapa que le permite guardar las
tarjetas de peaje, tickets...


Guardaobjetos debajo de los
asientos
Puede disponer de unos
compartimentos guardaobjetos
situados en el piso, debajo de los
asientos delanteros.
Las herramientas están guardadas
debajo del asiento derecho. Avance
el asiento para acceder con mayor
facilidad al guardaobjetos.

70


Vida a bordo


Iluminación/extinción automática
La luz de techo delantera se enciende al
quitar la llave de contacto, al desbloquear
el vehículo, a la apertura de una de las
puertas delanteras y para la localización
del vehículo con el telemando.
Se apaga progresivamente después
de poner el contacto y al bloquear el
vehículo. Cabina: iluminación a la
apertura de una de las
puertas delanteras. Se encienden y se apagan con
un interruptor manual, contacto
puesto.

Espacio de carga: iluminación
a la apertura de una de las
puertas traseras.
Si las puertas se quedan
abiertas durante unos minutos,
las luces de techo se apagan.
Apagada permanentemente. Iluminación permanente,
contacto puesto.
Luz de techo delantera

LUCES DE TECHO


Luz de techo trasera

Luces de lectura individuales delanteras

71
ERGONOMÍA
y CONFOR
T
33


Vida a bordo

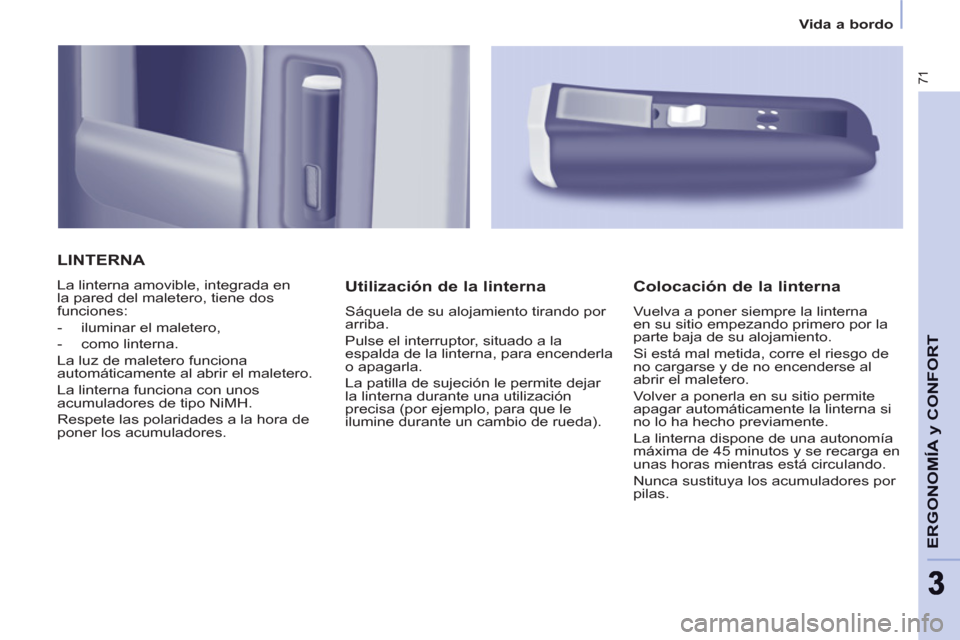

LINTERNA

La linterna amovible, integrada en
la pared del maletero, tiene dos
funciones:


- iluminar el maletero,

- como linterna.
La luz de maletero funciona
automáticamente al abrir el maletero.
La linterna funciona con unos
acumuladores de tipo NiMH.
Respete las polaridades a la hora de
poner los acumuladores.
Utilización de la linterna

Sáquela de su alojamiento tirando por
arriba.
Pulse el interruptor, situado a la
espalda de la linterna, para encenderla
o apagarla.
La patilla de sujeción le permite dejar
la linterna durante una utilización
precisa (por ejemplo, para que le
ilumine durante un cambio de rueda).


Colocación de la linterna

Vuelva a poner siempre la linterna
en su sitio empezando primero por la
parte baja de su alojamiento.
Si está mal metida, corre el riesgo de
no cargarse y de no encenderse al
abrir el maletero.
Volver a ponerla en su sitio permite
apagar automáticamente la linterna si
no lo ha hecho previamente.
La linterna dispone de una autonomía
máxima de 45 minutos y se recarga en
unas horas mientras está circulando.
Nunca sustituya los acumuladores por
pilas.

72


Vida a bordo

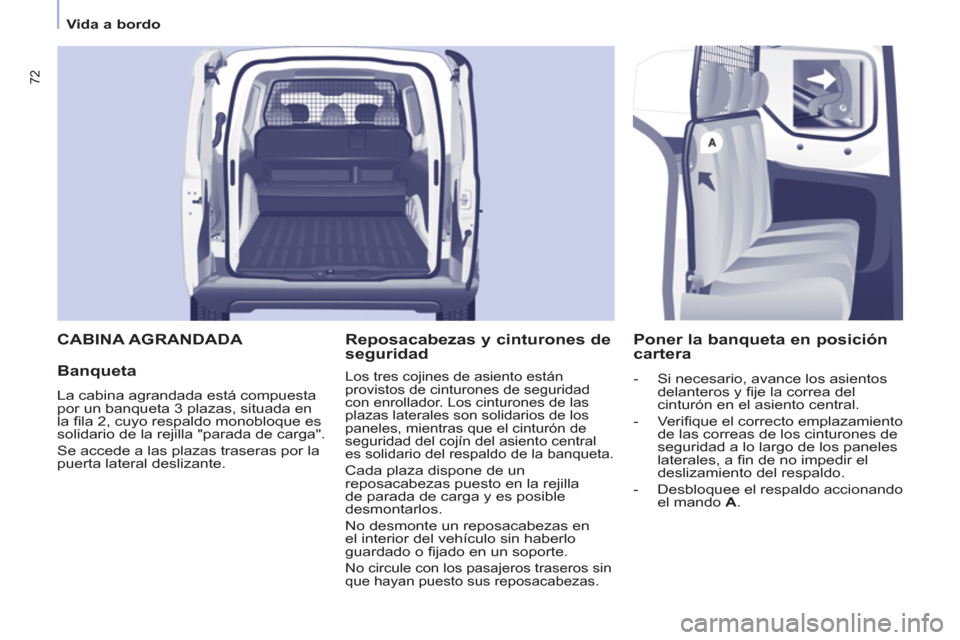

CABINA AGRANDADA

Banqueta

La cabina agrandada está compuesta
por un banqueta 3 plazas, situada en
la fi la 2, cuyo respaldo monobloque es
solidario de la rejilla "parada de carga".
Se accede a las plazas traseras por la
puerta lateral deslizante.


Reposacabezas y cinturones de
seguridad
Los tres cojines de asiento están
provistos de cinturones de seguridad
con enrollador. Los cinturones de las
plazas laterales son solidarios de los
paneles, mientras que el cinturón de
seguridad del cojín del asiento central
es solidario del respaldo de la banqueta.
Cada plaza dispone de un
reposacabezas puesto en la rejilla
de parada de carga y es posible
desmontarlos.
No desmonte un reposacabezas en
el interior del vehículo sin haberlo
guardado o fi jado en un soporte.

No circule con los pasajeros traseros sin
que hayan puesto sus reposacabezas.


Poner la banqueta en posición
cartera


- Si necesario, avance los asientos
delanteros y fi je la correa del
cinturón en el asiento central.

- Ve r ifi que el correcto emplazamiento
de las correas de los cinturones de
seguridad a lo largo de los paneles
laterales, a fi n de no impedir el
deslizamiento del respaldo.

- Desbloquee el respaldo accionando
el mando A
.

73
ERGONOMÍA
y CONFOR
T
33


Vida a bordo

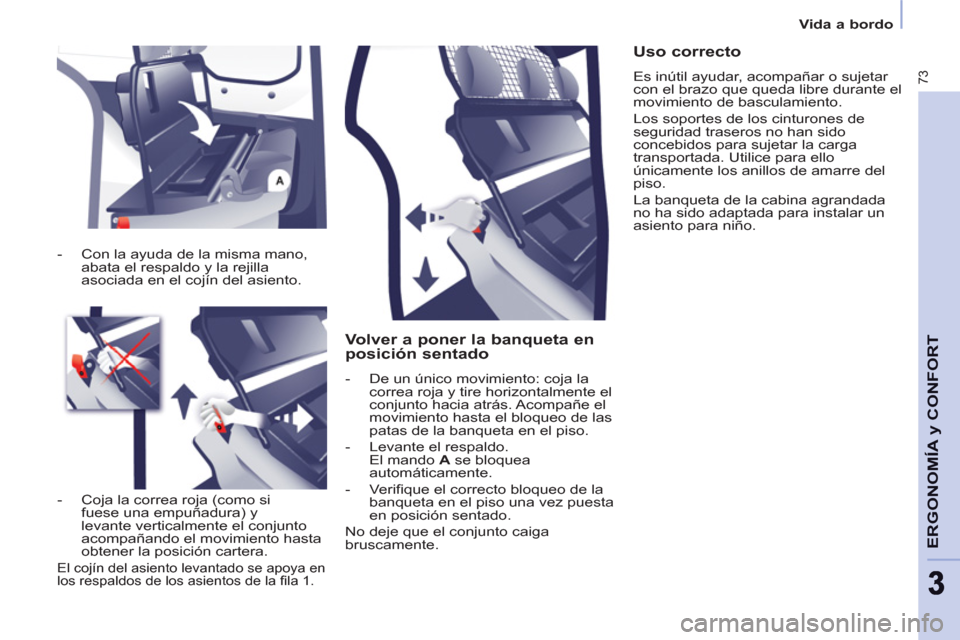

Volver a poner la banqueta en
posición sentado


- De un único movimiento: coja la
correa roja y tire horizontalmente el
conjunto hacia atrás. Acompañe el
movimiento hasta el bloqueo de las
patas de la banqueta en el piso.

- Levante el respaldo.
El mando A
se bloquea
automáticamente.

- Verifi que el correcto bloqueo de la
banqueta en el piso una vez puesta
en posición sentado.
No deje que el conjunto caiga
bruscamente.


Uso correcto

Es inútil ayudar, acompañar o sujetar
con el brazo que queda libre durante el
movimiento de basculamiento.
Los soportes de los cinturones de
seguridad traseros no han sido
concebidos para sujetar la carga
transportada. Utilice para ello
únicamente los anillos de amarre del
piso.
La banqueta de la cabina agrandada
no ha sido adaptada para instalar un
asiento para niño.

- Con la ayuda de la misma mano,
abata el respaldo y la rejilla
asociada en el cojín del asiento.

- Coja la correa roja (como si
fuese una empuñadura) y
levante verticalmente el conjunto
acompañando el movimiento hasta
obtener la posición cartera.

El cojín del asiento levantado se apoya en
los respaldos de los asientos de la fi la 1.

74


Vida a bordo

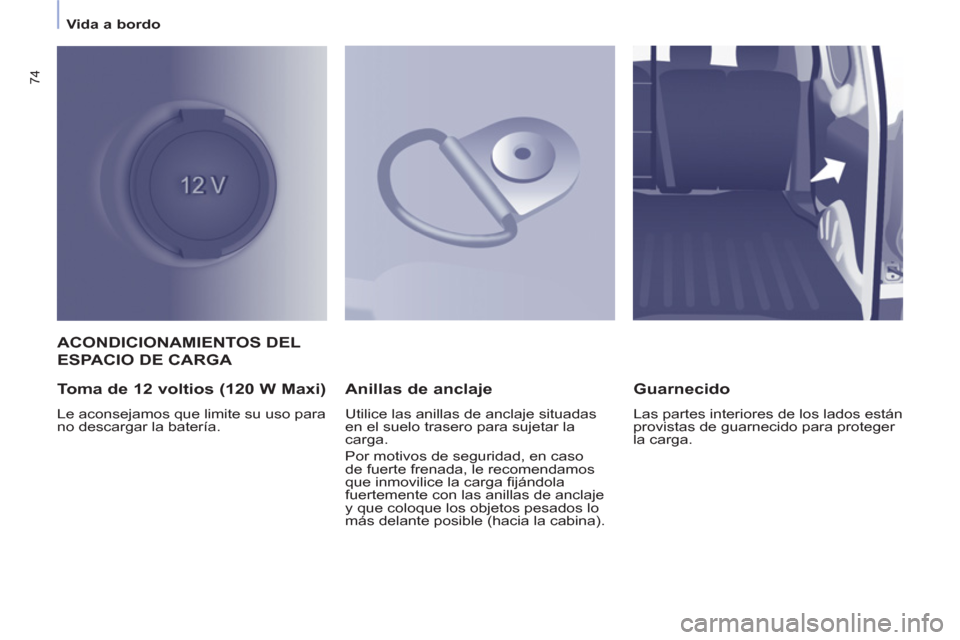

ACONDICIONAMIENTOS DEL
ESPACIO DE CARGA

Toma de 12 voltios (120 W Maxi)

Le aconsejamos que limite su uso para
no descargar la batería.


Anillas de anclaje

Utilice las anillas de anclaje situadas
en el suelo trasero para sujetar la
carga.
Por motivos de seguridad, en caso
de fuerte frenada, le recomendamos
que inmovilice la carga fi jándola
fuertemente con las anillas de anclaje
y que coloque los objetos pesados lo
más delante posible (hacia la cabina).


Guarnecido

Las partes interiores de los lados están
provistas de guarnecido para proteger
la carga.

75
ERGONOMÍA
y CONFOR
T
33


Vida a bordo

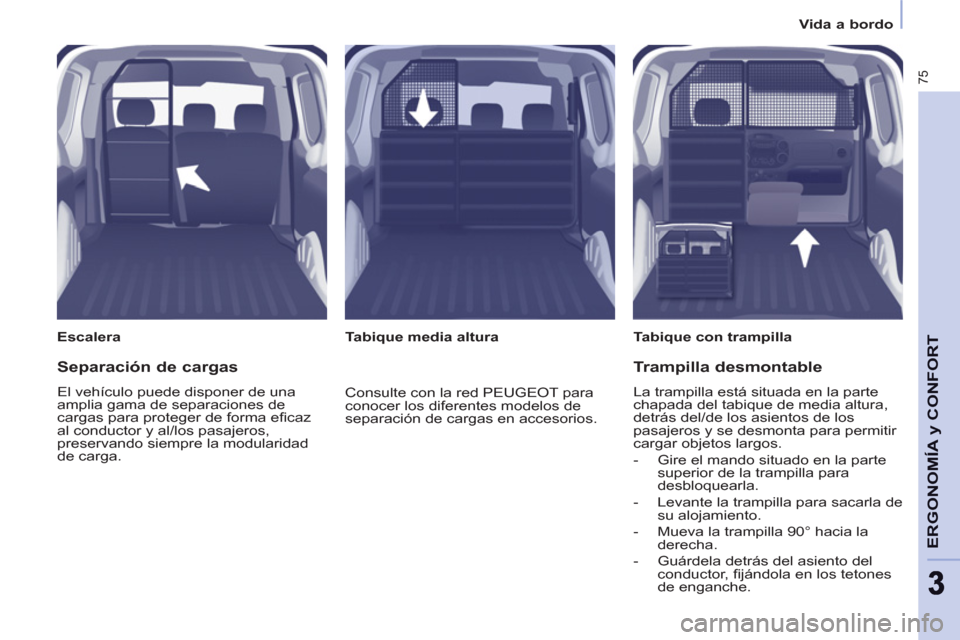

Escalera

Tabique con trampilla


Tabique media altura


Separación de cargas

El vehículo puede disponer de una
amplia gama de separaciones de
cargas para proteger de forma efi caz
al conductor y al/los pasajeros,
preservando siempre la modularidad
de carga.

Trampilla desmontable

La trampilla está situada en la parte
chapada del tabique de media altura,
detrás del/de los asientos de los
pasajeros y se desmonta para permitir
cargar objetos largos.


- Gire el mando situado en la parte
superior de la trampilla para
desbloquearla.

- Levante la trampilla para sacarla de
su alojamiento.

- Mueva la trampilla 90° hacia la
derecha.

- Guárdela detrás del asiento del
conductor, fi jándola en los tetones
de enganche.
Consulte con la red PEUGEOT para
conocer los diferentes modelos de
separación de cargas en accesorios.

76


Vida a bordo

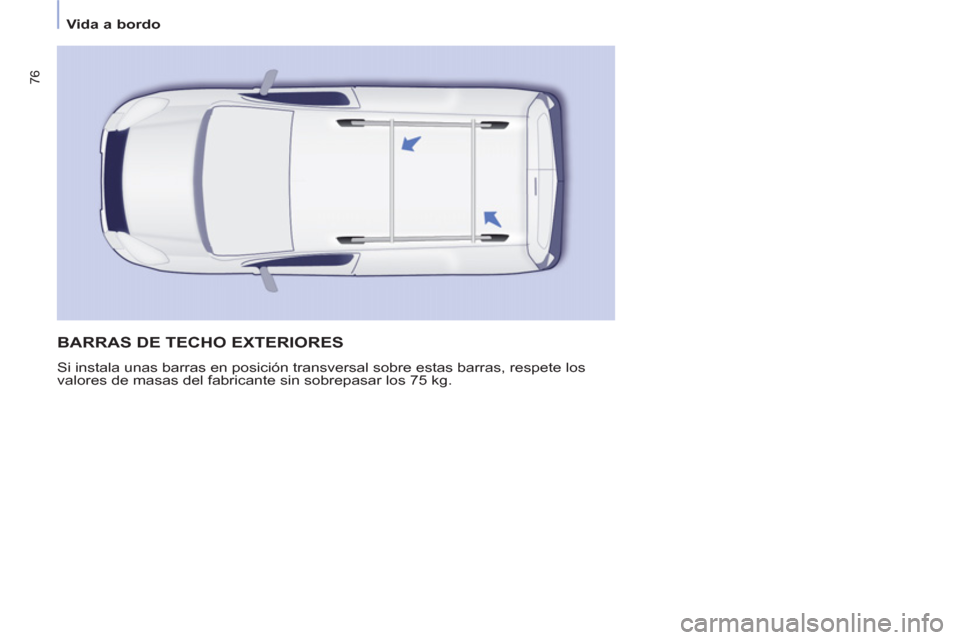

BARRAS DE TECHO EXTERIORES

Si instala unas barras en posición transversal sobre estas barras, respete los
valores de masas del fabricante sin sobrepasar los 75 kg.

77
ERGONOMÍA
y CONFOR
T
33

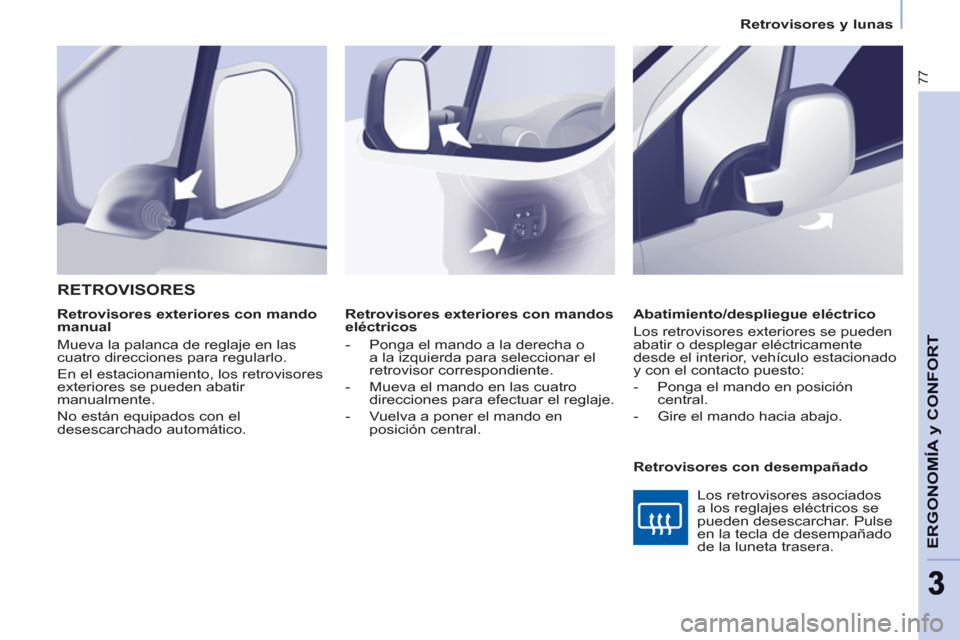

Retrovisores y lunas



Retrovisores exteriores con mandos
eléctricos


- Ponga el mando a la derecha o
a la izquierda para seleccionar el
retrovisor correspondiente.

- Mueva el mando en las cuatro
direcciones para efectuar el reglaje.

- Vuelva a poner el mando en
posición central.

Abatimiento/despliegue eléctrico
Los retrovisores exteriores se pueden
abatir o desplegar eléctricamente
desde el interior, vehículo estacionado
y con el contacto puesto:


- Ponga el mando en posición
central.

- Gire el mando hacia abajo.



RETROVISORES


Retrovisores con desempañado
Retrovisores exteriores con mando
manual
Mueva la palanca de reglaje en las
cuatro direcciones para regularlo.
En el estacionamiento, los retrovisores
exteriores se pueden abatir
manualmente.
No están equipados con el
desescarchado automático.

Los retrovisores asociados
a los reglajes eléctricos se
pueden desescarchar. Pulse
en la tecla de desempañado
de la luneta trasera.

78


Retrovisores y lunas



Pliegue forzado

Si el cajetín del retrovisor está fuera de
su alojamiento inicial, con el vehículo
parado, colóquelo manualmente o
utilice el mando de pliegue eléctrico.


Retrovisor interior manual

El retrovisor interior tiene dos
posiciones:


- Día (normal).

- Noche (antideslumbramiento).
Para pasar de una posición a otra,
empuje o tire de la palanca situada en
el borde inferior del retrovisor.


Ventanas de telepeaje/parking

El parabrisas atérmico tiene dos zonas
no refl ectantes situadas a cada lado de
la base del retrovisor interior.
Estas zonas están destinadas para la
colocación de las tarjetas de peaje y/o
de aparcamiento.
