Peugeot Partner 2011 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Partner, Model: Peugeot Partner 2011Pages: 200, tamaño PDF: 6.46 MB
Page 111 of 200
109
6
Carburante
LLENADO DEL DEPÓSITO
Reserva de carburante
Llenado
El repostaje de carburante se efectúa
con el motor parado
.
- Abra la tapa de carburante.
- Introduzca la llave y después gírela
un cuarto de vuelta.
- Retire el tapón y engánchelo en la
patilla situada en la cara interior de
la tapa.
Durante el llenado, tapa de
carburante abierta, procure que
ninguna persona intente abrir la
puerta lateral deslizante. Cuando se alcanza la reserva
del depósito, este testigo se
enciende.
La primera vez que se enciende, le quedan
aproximadamente 8 litros
, en función del
estilo de conducción y de la motorización.
Efectúe sin falta un repostaje de carburante
para evitar quedarse sin él.
No circule nunca hasta quedarse sin
carburante, ya que podría dañar los
sistemas de anticontaminación e inyección.
Calidad del carburante utilizado
para los motores gasolina
Una etiqueta pegada en el interior
de la tapa le recuerda el tipo de
carburante que debe utilizar.
El repostaje de carburante debe ser
superior a 5 litros para que el indicador
de nivel de carburante lo tenga en
cuenta.
La apertura del tapón puede provocar
un ruido de aspiración de aire. Esta
depresión, absolutamente normal, es
provocada por la estanqueidad del
circuito de carburante.
Cuando llene el depósito, no insista
más allá del tercer
corte de la pistola,
ya que podría generar fallos de
funcionamiento.
La capacidad del depósito es de
aproximadamente 60 litros.
- Después de llenar, bloquee el
tapón y cierre la tapa.
Los motores gasolina son
perfectamente compatibles con los
biocarburantes gasolina de tipo E10
(que contienen un 10% de etanol)
conformes a las normas europeas
EN 228 y EN 15376.
Los carburantes del tipo E85 (que
contienen hasta un 85% de etanol)
están estrictamente reservados a los
vehículos comercializados para la
utilización exclusiva de este tipo de
carburante (vehículos BioFlex). La
calidad del etanol debe respetar la
norma europea EN 15293.
Sólo en Brasil, se comercializan
vehículos específi cos que funcionan
con carburantes que contienen hasta
un 100% de etanol (tipo E100).
Page 112 of 200

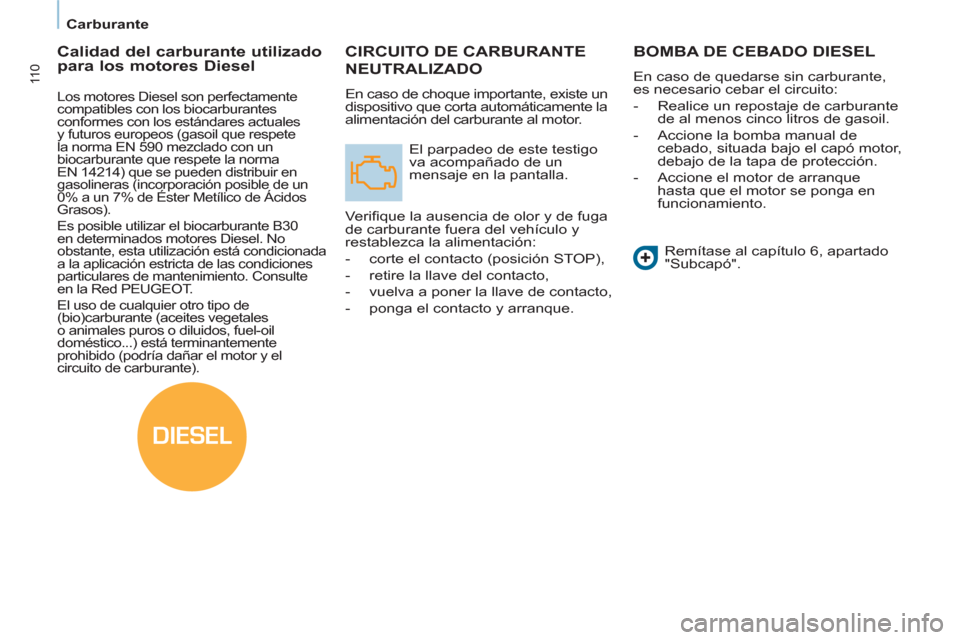

DIESEL
11 0
Carburante
CIRCUITO DE CARBURANTE
NEUTRALIZADO
En caso de choque importante, existe un
dispositivo que corta automáticamente la
alimentación del carburante al motor.
El parpadeo de este testigo
va acompañado de un
mensaje en la pantalla.
Ve r ifi que la ausencia de olor y de fuga
de carburante fuera del vehículo y
restablezca la alimentación:
- corte el contacto (posición STOP),
- retire la llave del contacto,
- vuelva a poner la llave de contacto,
- ponga el contacto y arranque.
BOMBA DE CEBADO DIESEL
En caso de quedarse sin carburante,
es necesario cebar el circuito:
- Realice un repostaje de carburante
de al menos cinco litros de gasoil.
- Accione la bomba manual de
cebado, situada bajo el capó motor,
debajo de la tapa de protección.
- Accione el motor de arranque
hasta que el motor se ponga en
funcionamiento.
Remítase al capítulo 6, apartado
"Subcapó".
Calidad del carburante utilizado
para los motores Diesel
Los motores Diesel son perfectamente
compatibles con los biocarburantes
conformes con los estándares actuales
y futuros europeos (gasoil que respete
la norma EN 590 mezclado con un
biocarburante que respete la norma
EN 14214) que se pueden distribuir en
gasolineras (incorporación posible de un
0% a un 7% de Éster Metílico de Ácidos
Grasos).
Es posible utilizar el biocarburante B30
en determinados motores Diesel. No
obstante, esta utilización está condicionada
a la aplicación estricta de las condiciones
particulares de mantenimiento. Consulte
en la Red PEUGEOT.
El uso de cualquier otro tipo de
(bio)carburante (aceites vegetales
o animales puros o diluidos, fuel-oil
doméstico...) está terminantemente
prohibido (podría dañar el motor y el
circuito de carburante).
Page 113 of 200
111
AYUDA RÁPID
A
7

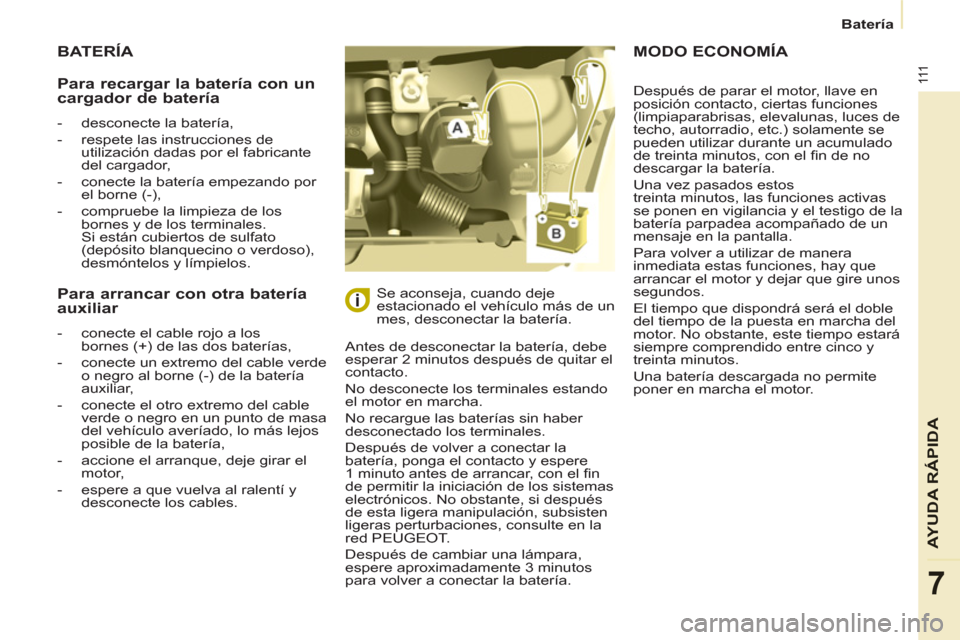

BATERÍA
Antes de desconectar la batería, debe
esperar 2 minutos después de quitar el
contacto.
No desconecte los terminales estando
el motor en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Después de volver a conectar la
batería, ponga el contacto y espere
1 minuto antes de arrancar, con el fi n
de permitir la iniciación de los sistemas
electrónicos. No obstante, si después
de esta ligera manipulación, subsisten
ligeras perturbaciones, consulte en la
red PEUGEOT .
Después de cambiar una lámpara,
espere aproximadamente 3 minutos
para volver a conectar la batería. Se aconseja, cuando deje
estacionado el vehículo más de un
mes, desconectar la batería.
MODO ECONOMÍA
Para recargar la batería con un
cargador de batería
- desconecte la batería,
- respete las instrucciones de
utilización dadas por el fabricante
del cargador,
- conecte la batería empezando por
el borne (-),
- compruebe la limpieza de los
bornes y de los terminales.
Si están cubiertos de sulfato
(depósito blanquecino o verdoso),
desmóntelos y límpielos.
Para arrancar con otra batería
auxiliar
- conecte el cable rojo a los
bornes (+) de las dos baterías,
- conecte un extremo del cable verde
o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable
verde o negro en un punto de masa
del vehículo averíado, lo más lejos
posible de la batería,
- accione el arranque, deje girar el
motor,
- espere a que vuelva al ralentí y
desconecte los cables. Después de parar el motor, llave en
posición contacto, ciertas funciones
(limpiaparabrisas, elevalunas, luces de
techo, autorradio, etc.) solamente se
pueden utilizar durante un acumulado
de treinta minutos, con el fi n de no
descargar la batería.
Una vez pasados estos
treinta minutos, las funciones activas
se ponen en vigilancia y el testigo de la
batería parpadea acompañado de un
mensaje en la pantalla.
Para volver a utilizar de manera
inmediata estas funciones, hay que
arrancar el motor y dejar que gire unos
segundos.
El tiempo que dispondrá será el doble
del tiempo de la puesta en marcha del
motor. No obstante, este tiempo estará
siempre comprendido entre cinco y
treinta minutos.
Una batería descargada no permite
poner en marcha el motor.
Batería
Page 114 of 200
11 2

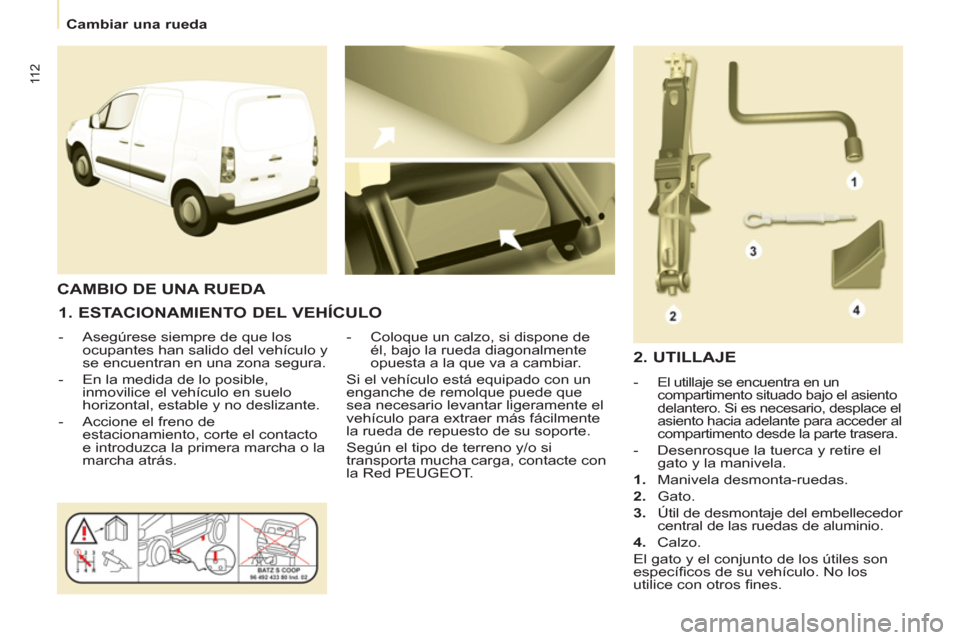

Cambiar una rueda
1. ESTACIONAMIENTO DEL VEHÍCULO
- Asegúrese siempre de que los
ocupantes han salido del vehículo y
se encuentran en una zona segura.
- En la medida de lo posible,
inmovilice el vehículo en suelo
horizontal, estable y no deslizante.
- Accione el freno de
estacionamiento, corte el contacto
e introduzca la primera marcha o la
marcha atrás.
- Coloque un calzo, si dispone de
él, bajo la rueda diagonalmente
opuesta a la que va a cambiar.
Si el vehículo está equipado con un
enganche de remolque puede que
sea necesario levantar ligeramente el
vehículo para extraer más fácilmente
la rueda de repuesto de su soporte.
Según el tipo de terreno y/o si
transporta mucha carga, contacte con
la Red PEUGEOT.
CAMBIO DE UNA RUEDA
2. UTILLAJE
- El utillaje se encuentra en un
compartimento situado bajo el asiento
delantero. Si es necesario, desplace el
asiento hacia adelante para acceder al
compartimento desde la parte trasera.
- Desenrosque la tuerca y retire el
gato y la manivela.
1.
Manivela desmonta-ruedas.
2.
Gato.
3.
Útil de desmontaje del embellecedor
central de las ruedas de aluminio.
4.
Calzo.
El gato y el conjunto de los útiles son
específi cos de su vehículo. No los
utilice con otros fi nes.
Page 115 of 200
11 3
AYUDA RÁPID
A
7
Cambiar una rueda

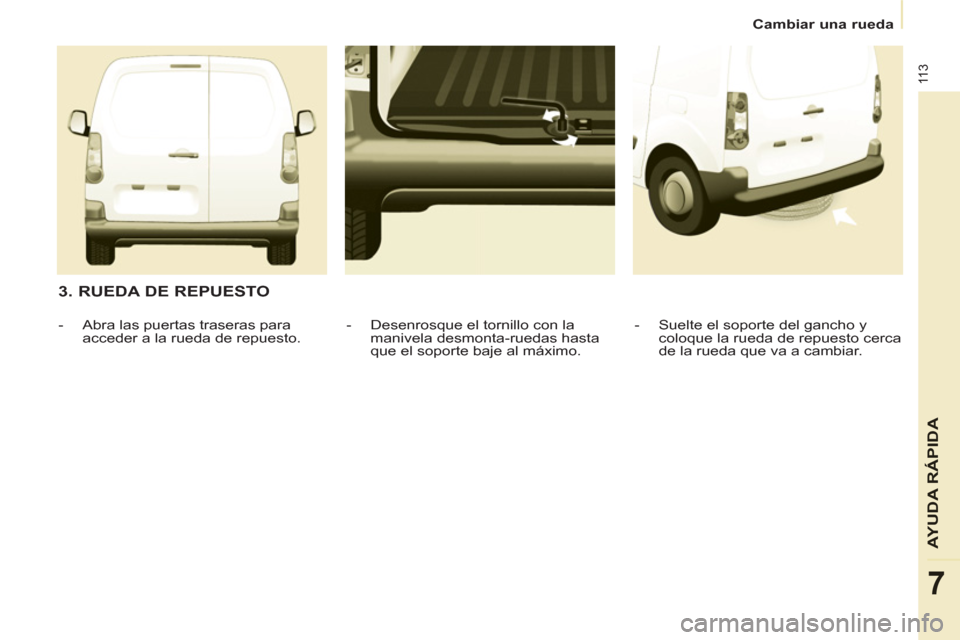

3. RUEDA DE REPUESTO
- Suelte el soporte del gancho y
coloque la rueda de repuesto cerca
de la rueda que va a cambiar.
- Desenrosque el tornillo con la
manivela desmonta-ruedas hasta
que el soporte baje al máximo.
- Abra las puertas traseras para
acceder a la rueda de repuesto.
Page 116 of 200
11 4
Cambiar una rueda

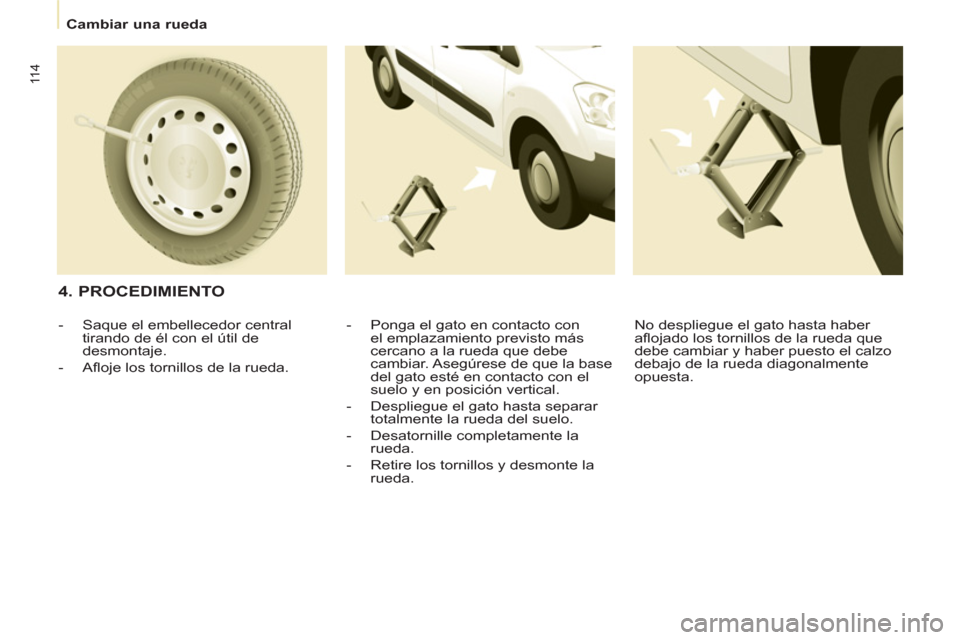

4. PROCEDIMIENTO
- Ponga el gato en contacto con
el emplazamiento previsto más
cercano a la rueda que debe
cambiar. Asegúrese de que la base
del gato esté en contacto con el
suelo y en posición vertical.
- Despliegue el gato hasta separar
totalmente la rueda del suelo.
- Desatornille completamente la
rueda.
- Retire los tornillos y desmonte la
rueda.
- Saque el embellecedor central
tirando de él con el útil de
desmontaje.
- Afl oje los tornillos de la rueda. No despliegue el gato hasta haber
afl ojado los tornillos de la rueda que
debe cambiar y haber puesto el calzo
debajo de la rueda diagonalmente
opuesta.
Page 117 of 200
11 5
AYUDA RÁPID
A
7
Cambiar una rueda
- Baje completamente el vehículo
plegando el gato y sáquelo.
- Vuelva a apretar los tornillos de la
rueda con la manivela hasta que se
bloqueen, sin forzarlos.
- Coloque la rueda que se debe
reparar en el soporte.
- Enganche el soporte al gancho y
súbalo con el tornillo y la manivela.
Nunca se coloque debajo de un
vehículo levantado con un gato
(utilice una borriqueta). Nunca
utilice un destornillador eléctrico en
lugar de la manivela desmonta-ruedas.

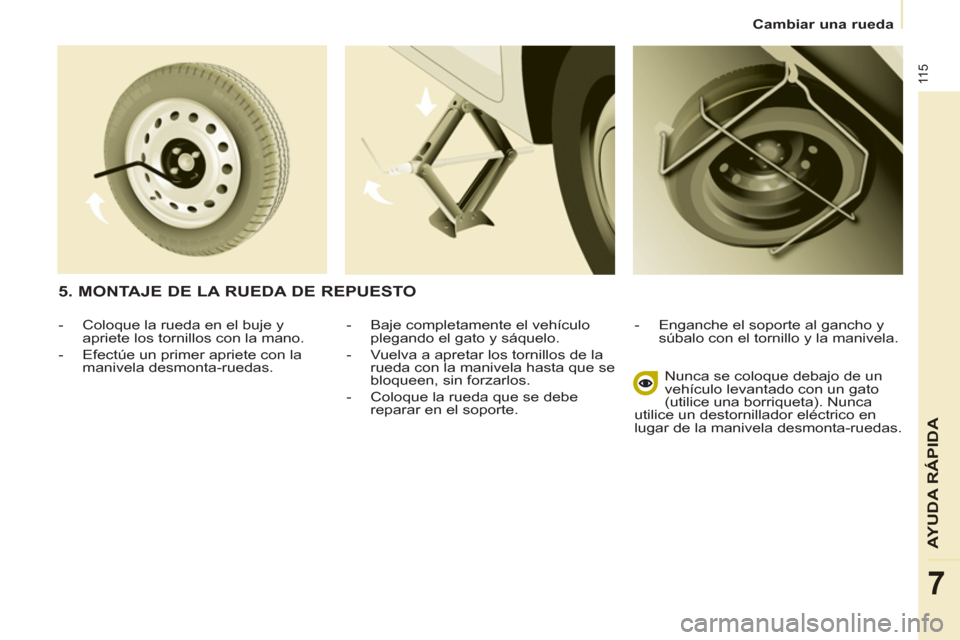

5. MONTAJE DE LA RUEDA DE REPUESTO
- Coloque la rueda en el buje y
apriete los tornillos con la mano.
- Efectúe un primer apriete con la
manivela desmonta-ruedas.
Page 118 of 200
11 6

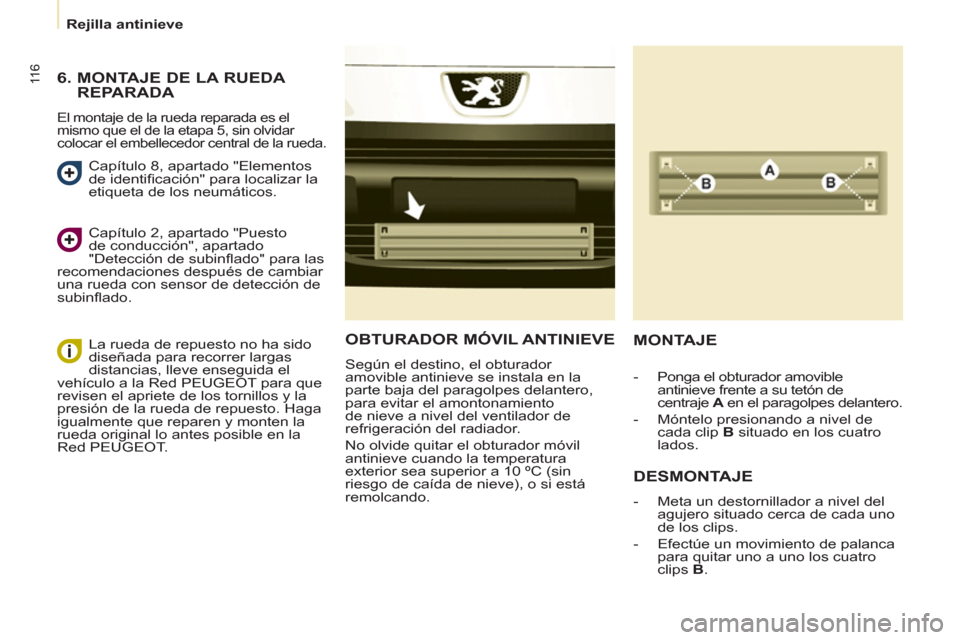

Rejilla antinieve
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10 ºC (sin
riesgo de caída de nieve), o si está
remolcando.
MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca
para quitar uno a uno los cuatro
clips B
.
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A
en el paragolpes delantero.
- Móntelo presionando a nivel de
cada clip B
situado en los cuatro
lados.
6. MONTAJE DE LA RUEDA
REPARADA
El montaje de la rueda reparada es el
mismo que el de la etapa 5, sin olvidar
colocar el embellecedor central de la rueda.
Capítulo 8, apartado "Elementos
de identifi cación" para localizar la
etiqueta de los neumáticos.
Capítulo 2, apartado "Puesto
de conducción", apartado
"Detección de subinfl ado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinfl ado.
La rueda de repuesto no ha sido
diseñada para recorrer largas
distancias, lleve enseguida el
vehículo a la Red PEUGEOT para que
revisen el apriete de los tornillos y la
presión de la rueda de repuesto. Haga
igualmente que reparen y monten la
rueda original lo antes posible en la
Red PEUGEOT.
Page 119 of 200
11 7
AYUDA RÁPID
A
7
Cambiar una lámpara

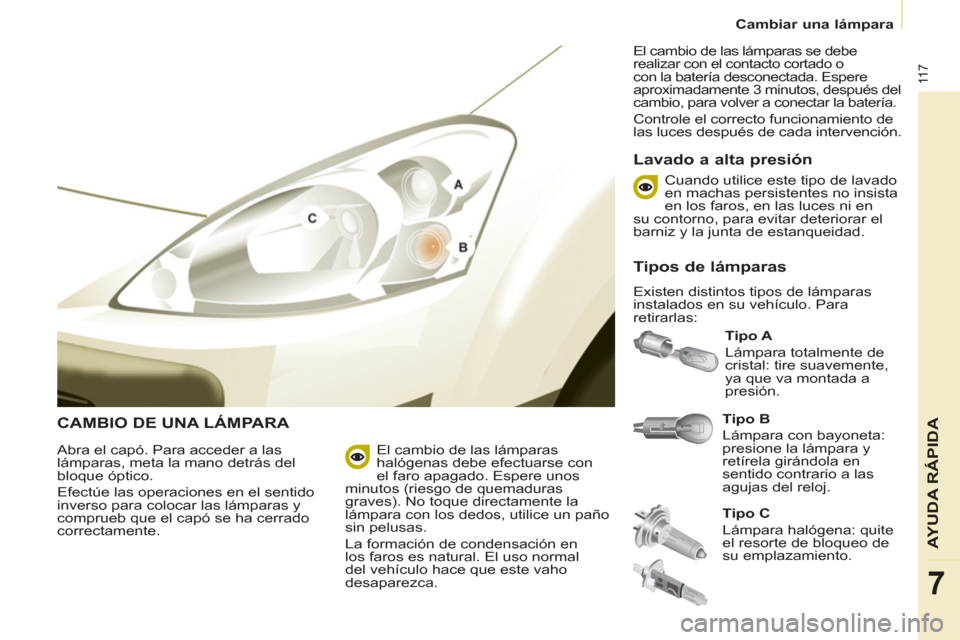

CAMBIO DE UNA LÁMPARA
Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj.
Tipo A
Lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.
Abra el capó. Para acceder a las
lámparas, meta la mano detrás del
bloque óptico.
Efectúe las operaciones en el sentido
inverso para colocar las lámparas y
comprueb que el capó se ha cerrado
correctamente.
Tipo C
Lámpara halógena: quite
el resorte de bloqueo de
su emplazamiento.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3 minutos, después del
cambio, para volver a conectar la batería.
Controle el correcto funcionamiento de
las luces después de cada intervención.
Lavado a alta presión
Tipos de lámparas
Existen distintos tipos de lámparas
instalados en su vehículo. Para
retirarlas: Cuando utilice este tipo de lavado
en machas persistentes no insista
en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad.
Page 120 of 200
11 8
Cambiar una lámpara
3.
Indicadores de dirección
Tipo B
, PY21W - 21W (ámbar)
- Quite la tapa tirando de la
lengüeta de goma blanda.
- Gire el portalámparas un cuarto
de vuelta, en sentido contrario a
las agujas del reloj.
- Quite el portalámparas
presionando ligeramente encima
y girando en sentido contrario a
las agujas del reloj.
- Sustituya la lámpara.
- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
2.
Luces de posición
Tipo A
, W5W - 5W
- Quite la tapa tirando de la
lengüeta de goma blanda.
- Saque el portalámparas montado
a presión tirando del conector.
- Sustituya la lámpara.
- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.

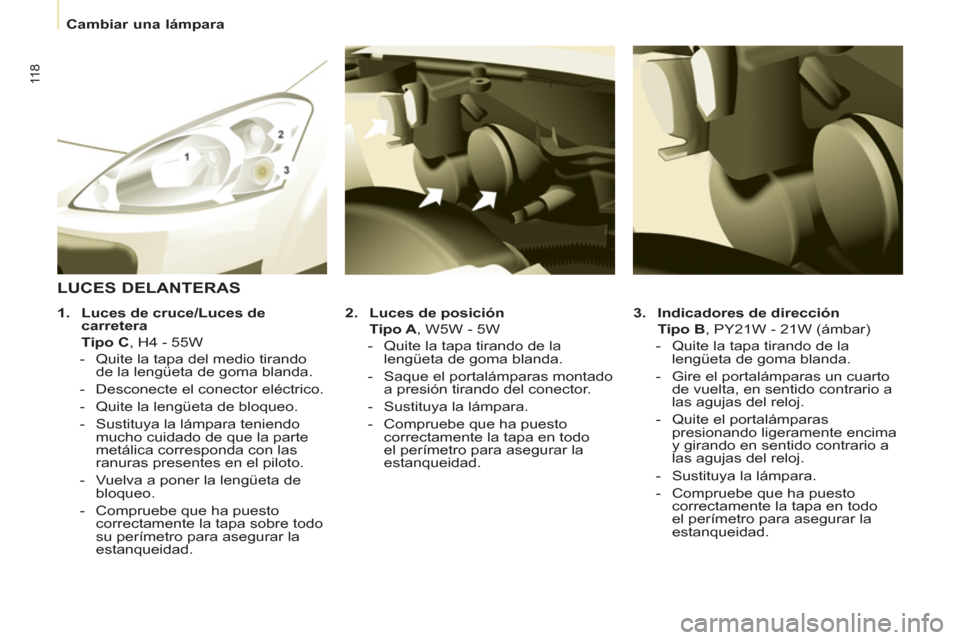

LUCES DELANTERAS
1.
Luces de cruce/Luces de
carretera
Tipo C
, H4 - 55W
- Quite la tapa del medio tirando
de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite la lengüeta de bloqueo.
- Sustituya la lámpara teniendo
mucho cuidado de que la parte
metálica corresponda con las
ranuras presentes en el piloto.
- Vuelva a poner la lengüeta de
bloqueo.
- Compruebe que ha puesto
correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.
