Peugeot Partner 2011 Manual do proprietário (in Portuguese)

99
ACESSÓRIO
S
5

Utilização correcta

Em alguns casos de utilização
particularmente severas (tracção da
carga máxima num forte declive com
temperaturas elevadas), o motor limita
automaticamente a sua potência.
Neste caso, a desactivação automática
do ar condicionado permite recuperar
a potência do motor.

Pneus

Verifi que a pressão dos pneus
do veículo tractor (ver a rubrica 8 na
secção "Elementos de identifi cação") e
do reboque, respeitando as pressões
recomendadas. Rubrica 6, secção "Níveis". Em caso de acendimento do
avisador de temperatura do
líquido de arrefecimento, pare
o veículo e desligue o motor
assim que possível.

Travões

Com um atrelado, a distância de
travagem aumenta. Circule a uma
velocidade moderada, engrene uma
velocidade inferior a tempo e trave
progressivamente.

Engate de reboque

Recomendamos que utilize reboques
e luzes traseiras de origem PEUGEOT,
que foram testados e homologados a
partir do momento de concepção do
seu veículo e que confi e a montagem
destes dispositivos à rede PEUGEOT.
Em caso de montagem fora da
rede PEUGEOT, esta deve ser
obrigatoriamente efectuada utilizando
as pré-instalações eléctricas
localizadas na traseira do veículo
e respeitando as indicações do
construtor.
Em conformidade com as prescrições
gerais acima indicadas, chamamos
a atenção para o risco ligado à
colocação de um reboque ou de um
acessório eléctrico não recomendado
pela Automóveis PEUGEOT. Esta
instalação pode provocar uma avaria
do sistema electrónico do seu veículo.
Obtenha informações previamente
junto da rede PEUGEOT.


OUTROS ACESSÓRIOS

Estes acessórios e peças, após terem
sido testados e aprovados a nível de
fi abilidade e segurança, são todos
adaptados ao seu veículo. Uma vasta
gama de produtos aprovados e peças
de origem é proposta.
Gama de equipamentos
profi ssionais
A direcção de peças de substituição
edita um catálogo de acessórios que
propõe diversos equipamentos e
acessórios, tais como:
fi xações de cargas (todos os tipos).
rolo de carga;
engate, ramal de reboque:
engate de reboque que necessita
obrigatoriamente de ser montado pela
rede PEUGEOT;
divisórias e grelhas de separação,
superfície inferior de protecção em
madeira lisa e anti-derrapante;
grelhas de protecção.


Vento lateral

A sensibilidade ao vento lateral
aumenta. Conduza com suavidade e a
uma velocidade moderada.
ABS/ESP

Os sistemas ABS ou ESP apenas
controlam o veículo, não o reboque ou
a caravana.

Ajuda ao estacionamento traseiro

A ajuda não funciona quando está a
rebocar.

Está igualmente disponível outra
gama, estruturada em torno do
conforto, do lazer e da manutenção:

Atrelar um reboque

100


Equipamentos



Alarme anti-intrusão, gravação
dos vidros, estojo de primeiros-
socorros, colete refl ector, ajuda ao
estacionamento dianteiro e traseiro,
triângulo de pré-sinalização, parafuso
anti-roubo das jantes em alumínio...


Revestimentos dos bancos
compatíveis com airbags laterais,
banco, tapetes em borracha e
alcatifa, correntes para a neve,
cortina, suporte para bicicletas na
porta da mala, etc.

Auto-rádios, kit mãos-livres,
altifalantes, carregador de
CD, navegação, USB Box, Kit
vídeo... Para evitar qualquer incómodo nos
pedais:


- posicione correctamente os tapetes
e as fi xações,

- nunca sobreponha vários tapetes
adicionais.

Independentemente do material áudio
e telemática proposto no mercado,
as restrições técnicas ligadas à
montagem de um equipamento destas
famílias de produtos obrigam a que
sejam levadas em consideração
as especifi cidades do material e as
respectivas compatibilidades com
as capacidades do equipamento
de série do seu veículo. Informe-se
previamente junto da rede PEUGEOT.
Pesos máximos nas barras


- Galeria do tejadilho: 120 Kg.

- Barras transversais no tejadilho:
100 Kg.

- Barras transversais sobre barras
longitudinais: 75 Kg.


Instalação de emissores de rádio-
comunicação
Antes de qualquer instalação de
emissores de rádio-comunicação
em equipamento adicional, com
antenas exteriores no seu veículo,
aconselhamo-lo a contactar um
representante da marca PEUGEOT.
A Rede PEUGEOT comunicar-lhe-á as
características dos emissores (banda
de frequência, potência de saída
máxima, posição da antena, condições
específi cas de instalação) que podem
ser montados, em conformidade
com a Directiva Contabilidade
Electromagnética Automóvel
(2004/104/CE).

Palas dianteiras, palas
traseiras, rodas em alumínio de
15/17 polegadas, revestimento
das cavas das rodas, volante
em pele, etc.

Líquido lava-vidros, produtos
de limpeza e manutenção
interior e exterior, lâmpadas de
substituição, ...
A instalação de um equipamento
ou de um acessório eléctrico não
referenciado pela Automóveis
PEUGEOT, pode provocar uma
avaria do sistema eléctrico do seu
veículo. Tenha isto em consideração
e recomendamos que contacte
um representante da marca, para
que lhe seja apresentada a gama
de equipamentos ou acessórios
aprovados.
Consoante os países de
comercialização, os coletes refl ectores,
os triângulos de pré-sinalização e
as lâmpadas de substituição são
obrigatórias a bordo do veículo.

Caixa telemática "Active Fleet Data"
Directamente ligada ao centro do
veículo (rede multiplexada: "Full
CAN"), a caixa telemática permite,
através de uma prestação de serviço
"chave na mão", enviar em tempo real
informações do seguinte tipo:


- quilómetros percorridos,

- quilómetros restantes até à próxima
revisão,

- alertas e falhas (nível do óleo, nível
da água, temperatura do óleo,
temperatura da água, etc.).
Os responsáveis de "Frotas"
podem, deste modo, optimizar o
acompanhamento e a gestão dos
respectivos veículos profi ssionais.
Consoante o país, consulte a
rede PEUGEOT para obter mais
informações.

101
VERIFICA
ÇÕE
S
6

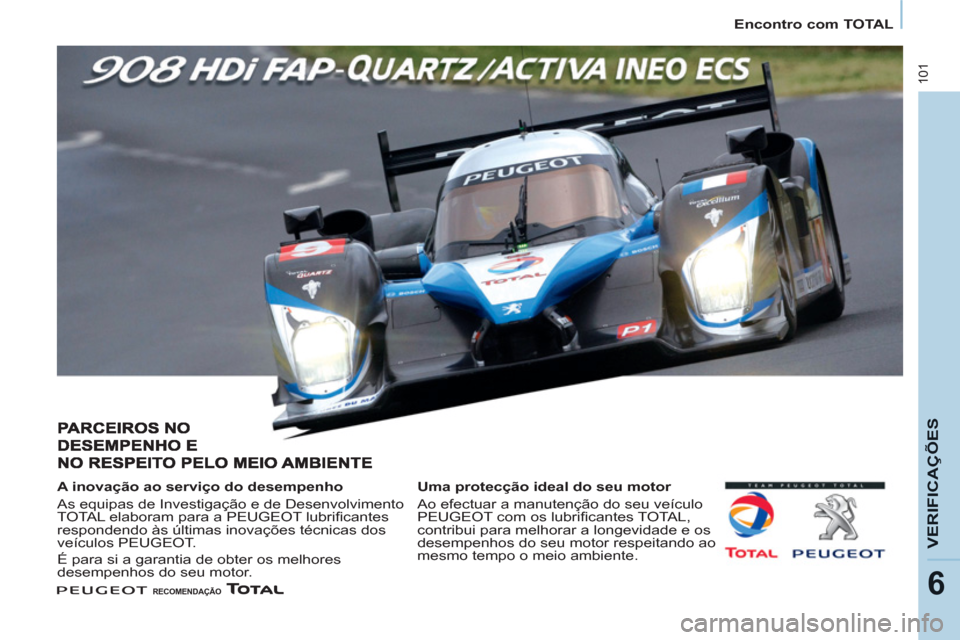

Encontro com TOTAL




RECOMENDAÇÃO




A inovação ao serviço do desempenho
As equipas de Investigação e de Desenvolvimento
TOTAL elaboram para a PEUGEOT lubrifi cantes
respondendo às últimas inovações técnicas dos
veículos PEUGEOT.
É para si a garantia de obter os melhores
desempenhos do seu motor.
Uma protecção ideal do seu motor
Ao efectuar a manutenção do seu veículo
PEUGEOT com os lubrifi cantes TOTAL,
contribui para melhorar a longevidade e os
desempenhos do seu motor respeitando ao
mesmo tempo o meio ambiente.

102


ABERTURA DO CAPOT

Haste do capot

Fixar a haste no respectivo
compartimento, identifi cado por um
autocolante no lado esquerdo do veículo,
no sentido de manter o capot aberto.
Antes de fechar o capot, voltar a colocar
a haste no respectivo suporte sem forçar
em demasia.


A partir do exterior

Elevar ligeiramente o capot, passando
a mão aberta com a palma para baixo
para facilitar o acesso.
Com esta mão, empurrar a barra para
a esquerda e abrir o capot.


A partir do interior

Puxar o comando colocado debaixo do
painel de bordo. O capot do motor é
desbloqueado.


Para fechar

Baixar o capot e largá-lo perto do
fi m de curso. Verifi car se o capot fi ca
fechado.
Evitar manobrar o capot quando
estiver vento forte.

Abertura do capot

103
VERIFICA
ÇÕE
S
6


Debaixo do capot



MOTOR A GASOLINA




1.
Depósito do lava-vidros dianteiro.

2.
Caixa de fusíveis.

3.
Depósito do líquido de
arrefecimento do motor.

4.
Depósito do líquido dos travões e
embraiagem.

5.
Filtro do ar.

6.
Vareta do óleo do motor.

7.
Enchimento do óleo do motor.

8.
Depósito de líquido da direcção
assistida.


Ligações da bateria:
+ Ponto metálico positivo.
- Ponto metálico negativo (massa). Tenha atenção a todas as intervenções
efectuadas no capot do motor.

104


Debaixo do capot



MOTOR A DIESEL


4.
Depósito do líquido dos travões e
embraiagem

5.
Filtro de ar

6.
Vareta do óleo do motor
7.
Enchimento do óleo do motor

8.
Depósito de líquido da direcção
assistida

9.
Bomba de purga.


1.
Depósito do lava-vidros dianteiro

2.
Caixa de fusíveis

3.
Depósito do líquido de
arrefecimento

Ligações da bateria:
+ Ponto metálico positivo.
- Ponto metálico negativo (massa). Tenha atenção a todas as intervenções efectuadas no capot do motor.

105
VERIFICA
ÇÕE
S
6
Níveis






NÍVEIS

Mudança do óleo do motor

A efectuar imperativamente nos
intervalos previstos e o grau de
viscosidade do óleo escolhido deverá
corresponder às exigências de acordo
com o plano de manutenção do
construtor. Consulte as indicações da
rede PEUGEOT.
Antes do enchimento, retire a vareta
manual.
Ve r ifi que o nível após o abastecimento
(nunca ultrapasse a indicação maxi).
Aperte novamente o tampão do cárter
antes de fechar o capot.

Nível do líquido dos travões

A substituição deve ser efectuada
imperativamente nos intervalos
previstos, de acordo com o plano de
manutenção do construtor.
Utilize os líquidos recomendados pelo
construtor e em conformidade com as
Normas DOT4.
O nível deverá situar-se entre as
marcas MINI e MAXI situadas no
depósito.
A necessidade de acrescentar
frequentemente líquido indica uma
avaria que deverá ser verifi cada o mais
cedo possível pela rede PEUGEOT.


Luzes avisadoras

Se for necessário desmontar/montar
o embelezador do motor, manuseie-o
com precaução para não deteriorar
os grampos de fi xação.


Nível do óleo

Efectue este controlo regularmente
e reponha os níveis entre duas
mudanças de óleo.
O controlo deverá ser efectuado com o
veículo num plano horizontal e com o
motor frio, com o auxílio da vareta de
medição manual.

Vareta de medição
manual
Duas marcações de
nível na vareta:
A = máximo
Se ultrapassar esta
marca, consultar a Rede
PEUGEOT.
B = mínimo
Nunca deixe o nível fi car
abaixo desta marca.
Para preservar a fi abilidade
dos motores e dos
dispositivos antipoluição,
a utilização de aditivos no
óleo do motor é interdita.



Selecção do grau de viscosidade
Em todos os casos, o óleo escolhido
deverá satisfazer as normas de
qualidade do construtor.
Estas operações são da
manutenção usual do bom estado
do seu veículo. Consulte as
indicações na rede PEUGEOT ou no
guia de manutenção junto ao estojo
com os documentos de bordo.
A verifi cação através das luzes
avisadoras no quadro de bordo é
abordada na rubrica 2, consulte a
secção "Posto de condução".

106


Níveis



Nível do líquido de
arrefecimento
Utilize exclusivamente o líquido
recomendado pelo fabricante.
Caso contrário, poderá danifi car
gravemente o motor.
Num motor quente é o motoventilador
que regula a temperatura do líquido
de arrefecimento. Este pode funcionar
mesmo com a ignição desligada; além
disso, com o circuito de arrefecimento
sob pressão, aguarde pelo menos uma
hora antes de qualquer intervenção.
Para evitar quaisquer riscos de
queimaduras, desenrosque o tampão
1/4 de volta para diminuir a pressão.
Quando esta tiver diminuído, retire o
tampão e complete o nível com líquido
de arrefecimento.
A necessidade de acrescentar
frequentemente líquido indica uma
avaria que deverá ser verifi cada o mais
cedo possível pela rede PEUGEOT.

Nível do líquido da direcção
assistida
Veículo em local plano e motor frio.
Desaperte o tampão e verifi que o
nível, que deverá situar-se entre as
marcas MINI e MAXI. Para regenerar o fi ltro, aconselhamos
que, sempre que as condições do
tráfego o permitirem, circule a 60 km/h
ou mais durante pelo menos cinco
minutos (até ao desaparecimento
da mensagem e a extinção da luz
avisadora).
Aquando da regeneração do fi ltro de
partículas, podem verifi car-se ruídos
de relé sob o painel de bordo.
Se a mensagem permanecer inscrita e
se a luz avisadora permanecer acesa,
consultar a Rede PEUGEOT.

Complemento
O nível deverá situar-se entre as
marcas MINI e MAXI situadas
no depósito de expansão. Se o
complemento for superior a 1 litro,
solicite a verifi cação do circuito pela
rede PEUGEOT.



Nível do líquido do lava-vidros e
lava-faróis
Para optimizar a qualidade de
limpeza e para a sua segurança,
aconselhamos a utilização dos
produtos da gama PEUGEOT.
Para garantir uma limpeza ideal e
evitar a formação de gelo, a reposição
do nível ou a substituição deste líquido
não deve ser efectuada com água.
Conteúdo do depósito do lava-vidros:
cerca de 3 litros.
Se o seu veículo se encontrar
equipado com lava-faróis, o conteúdo
do depósito é de 6 litros.


Nível do aditivo de
gasóleo (Diesel com
filtro de partículas)
O nível mínimo deste aditivo
é indicado pelo acendimento da luz
avisadora de serviço, acompanhada por
um sinal sonoro e uma mensagem no ecrã.
Quando esta situação acontece com o
motor em funcionamento, deve-se a um
princípio de saturação do fi ltro de partículas
(condições de circulação de tipo urbano
excepcionalmente prolongadas: velocidade
reduzida, engarrafamentos demorados...) .


Complemento
O atesto deste aditivo é obrigatório e
deverá ser efectuado o mais rápido
possível pela rede PEUGEOT.



Óleos usados

Evite o contacto prolongado de óleo
usado com a pele.
O líquido dos travões é nocivo para a
saúde e muito corrosivo.
Não deite óleos usados, líquido de
travões ou o líquido de arrefecimento
nos esgotos ou para o solo, mas sim
nos recipientes adequados para o
efeito na rede PEUGEOT.

107
VERIFICA
ÇÕE
S
6
Controlos
CONTROLOS

Filtro de carvão e filtro do
habitáculo
Uma tampa de acesso por baixo do
porta-luvas permite substituir os fi ltros.
O fi ltro de carvão permite uma
fi ltragem permanente e efi ciente das
poeiras.
Um fi ltro do habitáculo entupido pode
diminuir o desempenho do sistema
de ar condicionado e gerar odores
indesejados.
Recomendamos-lhe um fi ltro de
habitáculo combinado. Graças ao
seu segundo fi ltro activo específi co,
ele contribui para a purifi cação do
ar respirado pelos ocupantes e para
a limpeza do habitáculo (redução
dos sintomas alérgicos, dos cheiros
desagradáveis e dos depósitos
gordurosos).

Filtro de partículas (Diesel)

A revisão do fi ltro de partículas deve
ser efectuada obrigatoriamente pela
rede PEUGEOT.
Aquando de acelerações após uma
condução prolongada do veículo a
velocidade muito baixa ou ao ralenti,
deve constatar emissões pontuais de
vapor de água no escape. Este vapor
de água não têm consequência no
comportamento do veículo nem no
ambiente.


Bateria

No período de Inverno, solicite a
verifi cação da bateria pela rede
PEUGEOT.


Placas de travões

O desgaste dos travões depende da
maneira de conduzir, nomeadamente
nos veículos utilizados na cidade e
em curtas distâncias. Pode tornar-se
necessário verifi car o estado dos travões
mesmo entre as revisões do veículo.
Além de uma fuga no circuito, uma baixa
no nível do líquido dos travões indica um
desgaste das placas dos travões.


Estado de desgaste dos discos/
tambores dos travões
Para obter mais informações relativas
à verifi cação do estado de desgaste
dos discos/tambores dos travões,
consultar a Rede PEUGEOT.


Travão de estacionamento

Uma grande folga no travão de
estacionamento ou a constatação de
uma perda de efi cácia neste sistema,
impõe uma regularização mesmo entre
duas revisões.
Solicite a verifi cação deste sistema
pela rede PEUGEOT.


Filtro de óleo

Substitua periodicamente o cartucho,
de acordo com as indicações do plano
de manutenção. Consulte o guia de manutenção
para conhecer a periodicidade de
substituição destes elementos.
Um função do ambiente (atmosfera
com poeiras...) e da utilização do
veículo (condução urbana...) substitua-
os, se necessário, com o dobro da
frequência.

108


Controlos

Para efectuar a verifi cação dos
principais níveis e o controlo de
alguns elementos, conforme o
plano de manutenção do fabricante,
consultar as páginas correspondentes
à motorização do seu veículo no livro
de manutenção.

Purga da água contida no filtro
de gasóleo
Caixa de velocidades manual

Mandar controlar o nível seguindo o
plano de manutenção do fabricante.
Utilizar apenas produtos
recomendados pela PEUGEOT
ou produtos de qualidade e
características equivalentes.
A fi m de optimizar o funcionamento de
peças tão importantes como o circuito
de travagem, a PEUGEOT selecciona
e propõe produtos bem específi cos.
Para não danifi car as peças eléctricas,
é formalmente proibido utilizar a
lavagem a alta pressão para lavar o
compartimento do motor. Se a luz avisadora se
acender, deverá purgar o
fi ltro. Caso contrário, purgue
regularmente, de cada vez
que mudar o óleo do motor.
Para evacuar a água, desaperte o
parafuso de purga situado no fi ltro.
Aguarde até que toda a água tenha
sido escoada no tubo transparante, de
seguida, aperte novamente o parafuso
de purga ou a sonda de detecção da
água.
Os motores HDi baseiam-se numa
tecnologia avançada. Qualquer
intervenção necessita de uma
qualifi cação particular, que é garantida
pela rede PEUGEOT.
Consoante o destino.
