Peugeot Partner 2011 Manual do proprietário (in Portuguese)

69
ERGONOMIA e CONFORT
O
33
Vida a bordo

Compartimento por cima das
palas de sol
Situa-se por cima das palas do sol e
permite guardar diferentes objectos
(camisola, dossiê, luvas...).
As aberturas ocultadas pela pala
do sol permitem visualizar e aceder
aos objectos arrumados neste
compartimento.
O peso máximo autorizado neste
espaço corresponde a 5 Kg.
Não guarde objectos que possam
constituir risco para os ocupantes.


Consola central de arrumação

Esta consola oferece um volume de
arrumação adicional considerável: é
amovível e fi xa-se a uma base que
integra também dois suportes para
copos na parte de trás.
Assegure-se que o objecto (garrafa,
lata...) posicionado no suporte para
copos se encontra correctamente fi xo
e não corre o risco de cair durante a
condução.
Qualquer líquido que se possa
entornar representa um risco de
deterioração ao entrar em contacto
com os comandos do posto de
condução e da consola central.
Tenha atenção.


Pala do sol
Para evitar que o sol bata directamente
na face, baixe a pala do sol.
A pala do sol do lado do condutor possui
uma bolsa para colocar talões de portagens
ou de parques de estacionamento, etc.


Compartimentos por baixo dos
bancos
Tem à sua disposição compartimentos
localizados no piso, por baixo dos
bancos dianteiros.
As ferramentas encontram-se por
baixo do banco direito. Avance o
banco para aceder mais facilmente ao
compartimento.

70


Vida a bordo


Acender/apagar automaticamente
A luz do tejadilho dianteira
acende-se quando se retira a chave da
ignição,quando o veículo é destrancado,
quando se abre uma das portas
dianteiras e para a localização do
veículo com a ajuda do telecomando.
Apagam-se progressivamente depois de
se ligar a ignição e ao trancar o veículo. Cabina: iluminação à abertura
de uma das portas dianteiras. Acendem-se e apagam-se com
um interruptor manual, com a
ignição ligada.

Espaço de carga: iluminação
à abertura de uma das portas
traseiras.
Se as portas permanecerem
abertas durante alguns
minutos, as luzes do tejadilho
apagam-se.
Permanentemente apagada. Iluminação permanente, com
a ignição ligada.
Luz do tejadilho dianteira

LUZES DO TEJADILHO


Luz do tejadilho traseira

Spots de leitura individuais dianteiros

71
ERGONOMIA e CONFORT
O
33
Vida a bordo
LUZ PORTÁTIL

Trata-se de uma luz amovível,
integrada na parede da mala, possui
uma dupla função:


- iluminar a mala,

- luz portátil.
A iluminação da mala funciona
automaticamente ao abrir.
A luz portátil funciona com
acumuladores do tipo NiMH.
Respeitar as polaridades aquando da
colocação dos acumuladores.
Utilizar a luz portátil

Retirá-la do compartimento puxando
para cima.
Premir o interruptor, localizado por de
trás da luz portátil, para a acender ou
apagar.
A garra de suporte permite colocar a
luz portátil para uma utilização precisa
(por exemplo, iluminação durante a
substituição de uma roda).


Guardar a luz portátil

Substituir sempre a luz portátil
começando por posicionar a parte de
baixo no compartimento.
Se o encaixe não for o correcto, a
recarga pode não se verifi car e a luz
pode não acender ao abrir a mala.
A colocação no sítio permite apagar
automaticamente a luz portátil se não
o tiver feito antecipadamente.
A luz portátil dispõe de uma autonomia
máxima de 45 minutos e recarrega-se em
algumas horas durante a condução.
Nunca substituir os acumuladores por
pilhas.

72


Vida a bordo


CABINA APROFUNDADA

Banco

A cabina aprofundada é composta por
um banco de 3 lugares, situada em
2ª fi la, onde as costas monobloco
estão solidárias com a grelha
"paragem de carga".
O acesso aos lugares traseiros faz-se
através da porta lateral corrediça.


Apoios de cabeça e cintos
de segurança
Os três assentos estão equipados com
cintos de segurança com enroladores.
Os cintos de segurança dos lugares
laterais estão solidários com painéis,
enquanto que o cinto de segurança do
assento central está solidário com o
encosto do banco.
Cada lugar dispõe de um apoio de
cabeça aparafusado à grelha de
paragem de carga e é possível retirá-lo.
Não retire um apoio de cabeça no
interior do veículo sem o ter arrumado
ou fi xado a um suporte.
Não transporte passageiros traseiros
sem ter aparafusado os apoios de
cabeça.


Colocação na posição de
carteira do banco


- Se necessário, avance os bancos
para a frente e engate a correia do
cinto do assento central.

- Ve r ifi que a colocação correcta das
correias e das fi velas dos cintos
de segurança ao longo dos painéis
laterais, para não perturbar o
corrimento das costas.

- Desbloqueie as costas ao accionar
o comando A
.

73
ERGONOMIA e CONFORT
O
33
Vida a bordo

Reposição da posição de
assento do banco


- Num só movimento: segure a correia
vermelha e puxe horizontalmente
o conjunto para trás. Acompanhe o
movimento até ao bloqueio dos pés
do banco ao piso.

- Levante as costas.
O comando A
bloqueia-se
automaticamente.

- Verifi que o bloqueio correcto
ao piso do banco regressado à
posição de assento.
Não deixe o conjunto cair de forma
bruta.


Utilização correcta

É inútil ajudar, acompanhar ou reter
o braço livre durante o movimento de
oscilação.
As estruturas dos cintos de segurança
traseiros não estão concebidas para
fi xar a carga transportada. Utilize
apenas os anéis de fi xação no piso.
O banco da cabina aprofundada não
está adaptado à instalação de uma
cadeira para crianças.

- Com a ajuda da mesma mão,
rebata as costas e a grelha
associada no assento.

- Segure a correia vermelha
(como uma pega) e levante
verticalmente o conjunto
acompanhado o movimento até à
posição de carteira.
O assento levantado apoia-se nas
costas dos bancos da 1ª fi la.

74


Vida a bordo

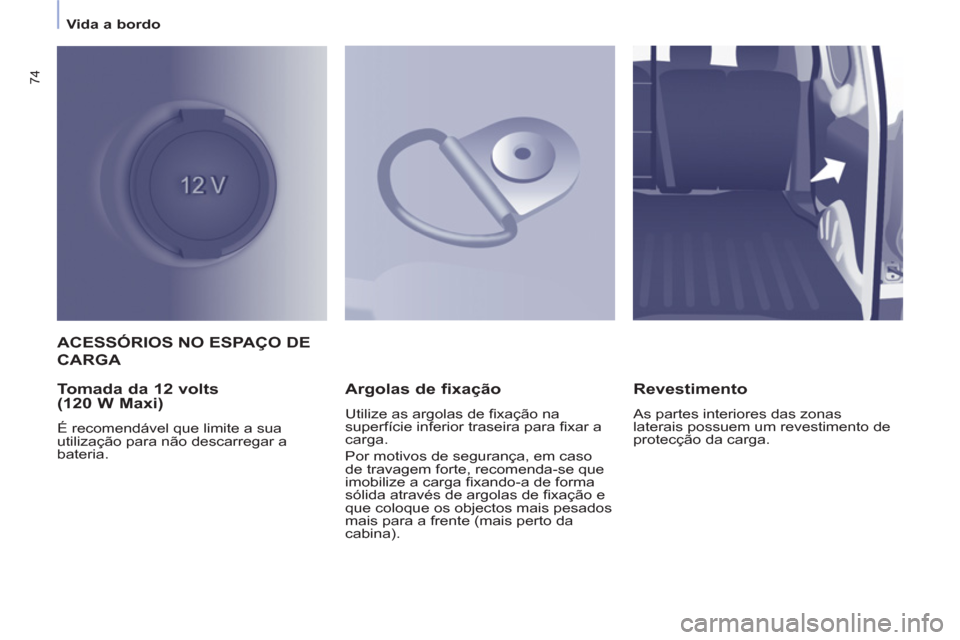

ACESSÓRIOS NO ESPAÇO DE
CARG
A

Tomada da 12 volts
(120 W Maxi)
É recomendável que limite a sua
utilização para não descarregar a
bateria.


Argolas de fixação

Utilize as argolas de fi xação na
superfície inferior traseira para fi xar a
carga.
Por motivos de segurança, em caso
de travagem forte, recomenda-se que
imobilize a carga fi xando-a de forma
sólida através de argolas de fi xação e
que coloque os objectos mais pesados
mais para a frente (mais perto da
cabina).


Revestimento

As partes interiores das zonas
laterais possuem um revestimento de
protecção da carga.

75
ERGONOMIA e CONFORT
O
33
Vida a bordo

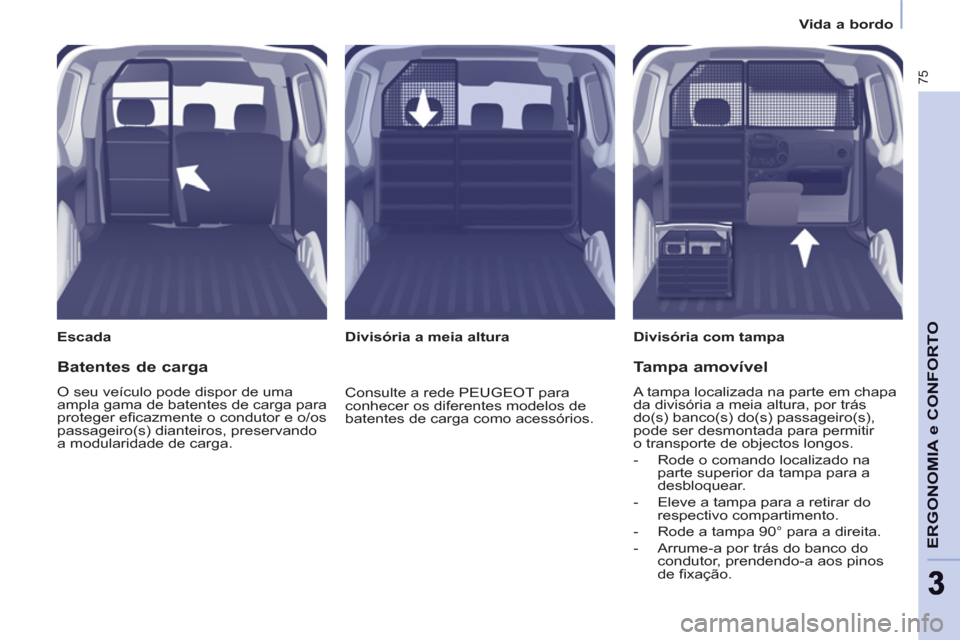

Escada

Divisória com tampa


Divisória a meia altura


Batentes de carga

O seu veículo pode dispor de uma
ampla gama de batentes de carga para
proteger efi cazmente o condutor e o/os
passageiro(s) dianteiros, preservando
a modularidade de carga.

Tampa amovível

A tampa localizada na parte em chapa
da divisória a meia altura, por trás
do(s) banco(s) do(s) passageiro(s),
pode ser desmontada para permitir
o transporte de objectos longos.


- Rode o comando localizado na
parte superior da tampa para a
desbloquear.

- Eleve a tampa para a retirar do
respectivo compartimento.

- Rode a tampa 90° para a direita.

- Arrume-a por trás do banco do
condutor, prendendo-a aos pinos
de fi xação.
Consulte a rede PEUGEOT para
conhecer os diferentes modelos de
batentes de carga como acessórios.

76


Vida a bordo

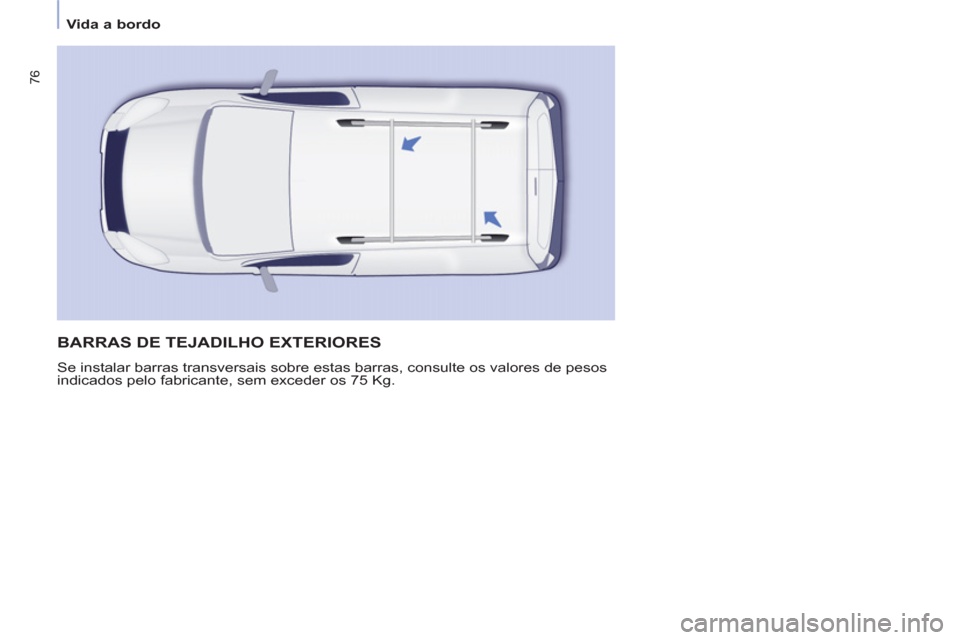

BARRAS DE TEJADILHO EXTERIORES

Se instalar barras transversais sobre estas barras, consulte os valores de pesos
indicados pelo fabricante, sem exceder os 75 Kg.

77
ERGONOMIA e CONFORT
O
33
Retrovisores e vidros

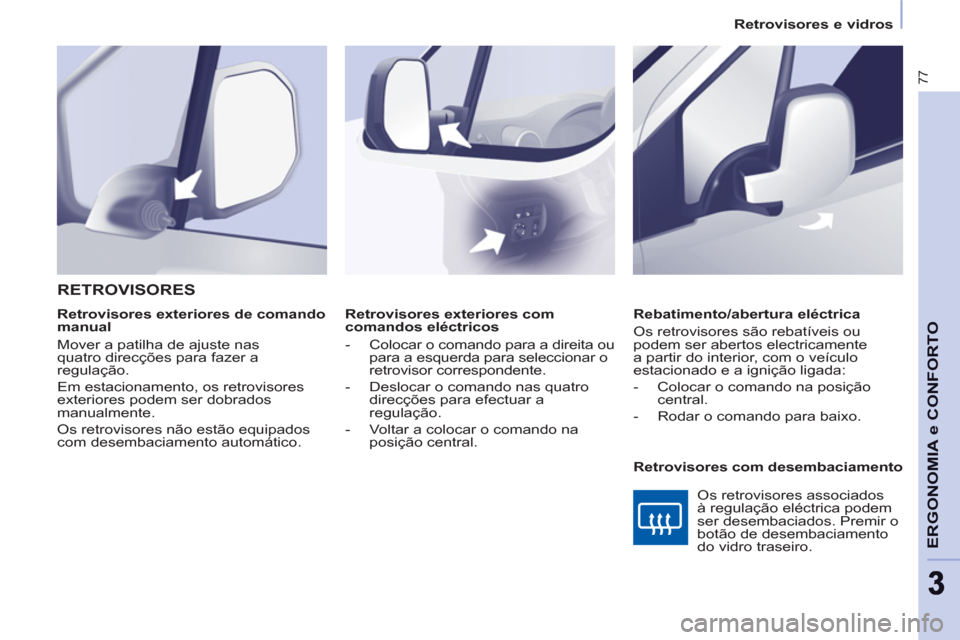

Retrovisores exteriores com
comandos eléctricos


- Colocar o comando para a direita ou
para a esquerda para seleccionar o
retrovisor correspondente.

- Deslocar o comando nas quatro
direcções para efectuar a
regulação.

- Voltar a colocar o comando na
posição central.

Rebatimento/abertura eléctrica
Os retrovisores são rebatíveis ou
podem ser abertos electricamente
a partir do interior, com o veículo
estacionado e a ignição ligada:


- Colocar o comando na posição
central.

- Rodar o comando para baixo.



RETROVISORES


Retrovisores com desembaciamento
Retrovisores exteriores de comando
manual
Mover a patilha de ajuste nas
quatro direcções para fazer a
regulação.
Em estacionamento, os retrovisores
exteriores podem ser dobrados
manualmente.
Os retrovisores não estão equipados
com desembaciamento automático.

Os retrovisores associados
à regulação eléctrica podem
ser desembaciados. Premir o
botão de desembaciamento
do vidro traseiro.

78


Retrovisores e vidros

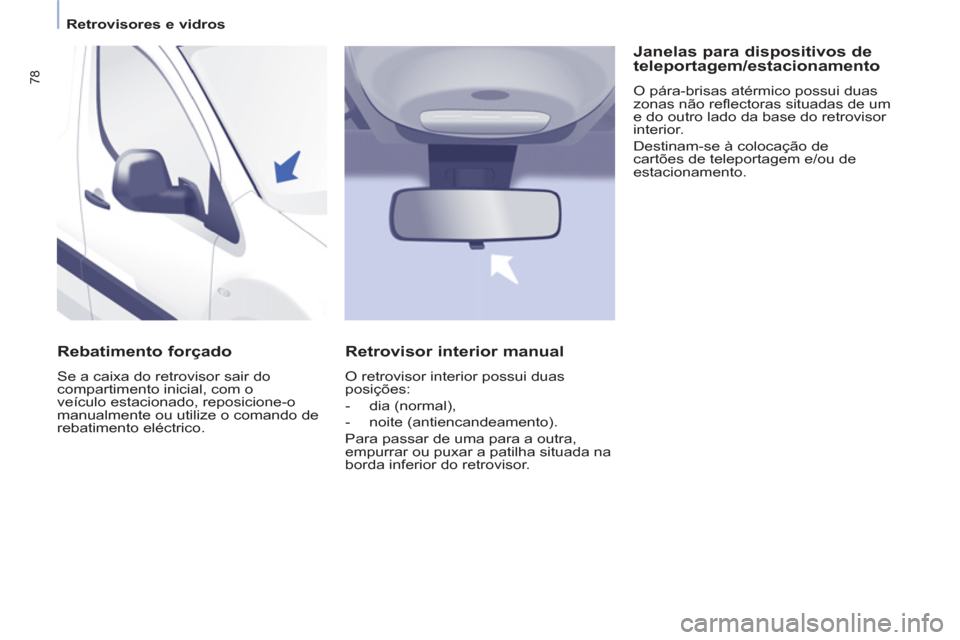

Rebatimento forçado

Se a caixa do retrovisor sair do
compartimento inicial, com o
veículo estacionado, reposicione-o
manualmente ou utilize o comando de
rebatimento eléctrico.


Retrovisor interior manual

O retrovisor interior possui duas
posições:


- dia (normal),

- noite (antiencandeamento).
Para passar de uma para a outra,
empurrar ou puxar a patilha situada na
borda inferior do retrovisor.


Janelas para dispositivos de
teleportagem/estacionamento
O pára-brisas atérmico possui duas
zonas não refl ectoras situadas de um
e do outro lado da base do retrovisor
interior.
Destinam-se à colocação de
cartões de teleportagem e/ou de
estacionamento.
