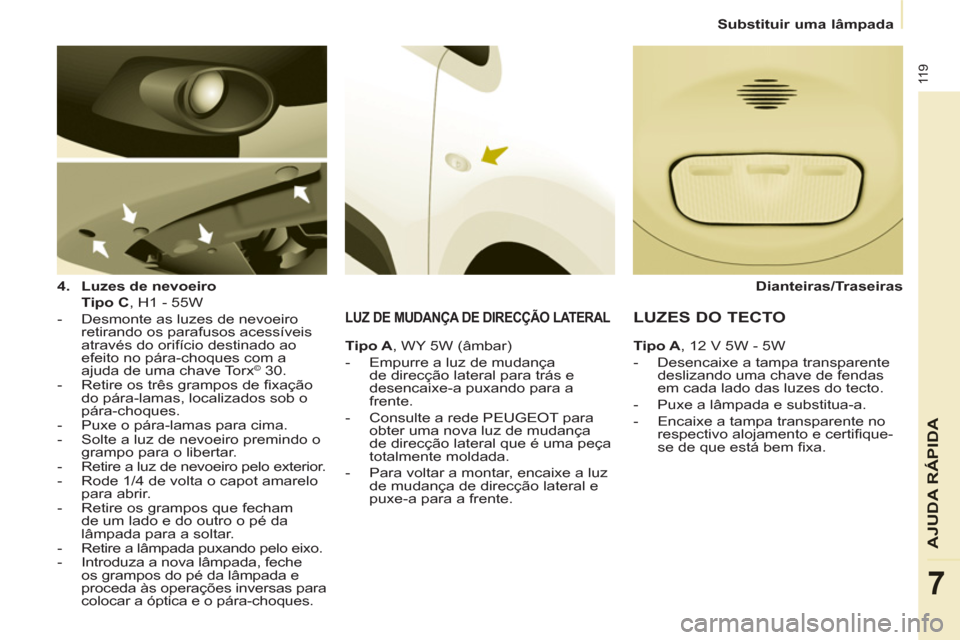

Page 121 of 200
11 9
AJUDA RÁPIDA
7
Substituir uma lâmpada
4.
Luzes de nevoeiro
Tipo C
, H1 - 55W
- Desmonte as luzes de nevoeiro
retirando os parafusos acessíveis
através do orifício destinado ao
efeito no pára-choques com a
ajuda de uma chave Torx
© 30.
- Retire os três grampos de fi xação
do pára-lamas, localizados sob o
pára-choques.
- Puxe o pára-lamas para cima.
- Solte a luz de nevoeiro premindo o
grampo para o libertar.
- Retire a luz de nevoeiro pelo exterior.
- Rode 1/4 de volta o capot amarelo
para abrir.
- Retire os grampos que fecham
de um lado e do outro o pé da
lâmpada para a soltar.
- Retire a lâmpada puxando pelo eixo.
- Introduza a nova lâmpada, feche
os grampos do pé da lâmpada e
proceda às operações inversas para
colocar a óptica e o pára-choques.
LUZ DE MUDANÇA DE DIRECÇÃO LATERAL
Tipo A
, WY 5W (âmbar)
- Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a
frente.
- Consulte a rede PEUGEOT para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
- Para voltar a montar, encaixe a luz
de mudança de direcção lateral e
puxe-a para a frente.
Dianteiras/Traseiras
LUZES DO TECTO
Tipo A
, 12 V 5W - 5W
- Desencaixe a tampa transparente
deslizando uma chave de fendas
em cada lado das luzes do tecto.
- Puxe a lâmpada e substitua-a.
- Encaixe a tampa transparente no
respectivo alojamento e certifi que-
se de que está bem fi xa.

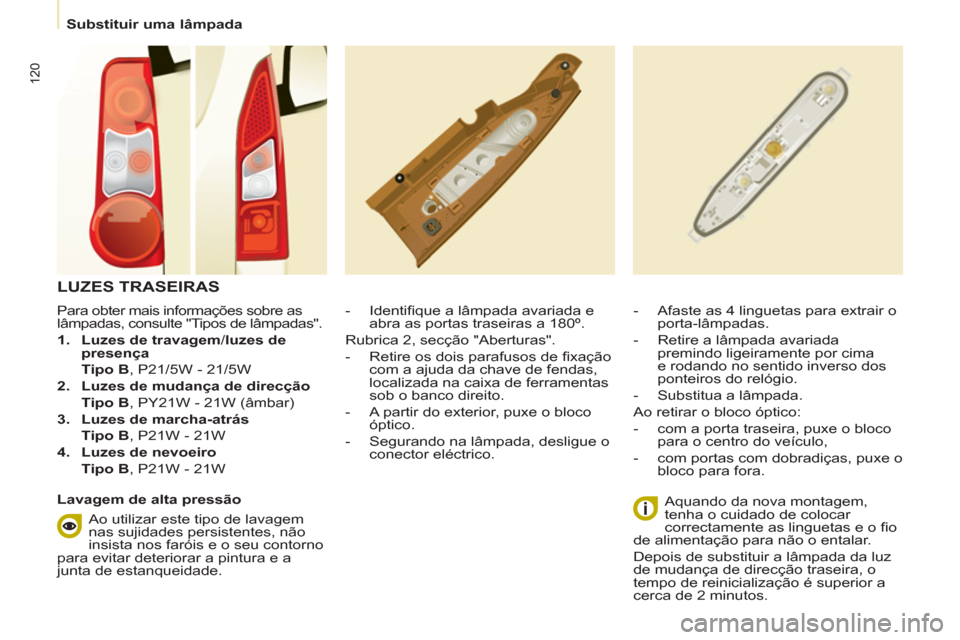

Page 122 of 200
120
Substituir uma lâmpada
Para obter mais informações sobre as
lâmpadas, consulte "Tipos de lâmpadas".
1.
Luzes de travagem
/ luzes de
presença
Tipo B
, P21/5W - 21/5W
2.
Luzes de mudança de direcção
Tipo B
, PY21W - 21W (âmbar)
3.
Luzes de marcha-atrás
Tipo B
, P21W - 21W
4.
Luzes de nevoeiro
Tipo B
, P21W - 21W
- Identifi que a lâmpada avariada e
abra as portas traseiras a 180º.
Rubrica 2, secção "Aberturas".
- Retire os dois parafusos de fi xação
com a ajuda da chave de fendas,
localizada na caixa de ferramentas
sob o banco direito.
- A partir do exterior, puxe o bloco
óptico.
- Segurando na lâmpada, desligue o
conector eléctrico.
- Afaste as 4 linguetas para extrair o
porta-lâmpadas.
- Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
- Substitua a lâmpada.
Ao retirar o bloco óptico:
- com a porta traseira, puxe o bloco
para o centro do veículo,
- com portas com dobradiças, puxe o
bloco para fora.
Aquando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fi o
de alimentação para não o entalar.
Depois de substituir a lâmpada da luz
de mudança de direcção traseira, o
tempo de reinicialização é superior a
cerca de 2 minutos.
LUZES TRASEIRAS
Lavagem de alta pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.

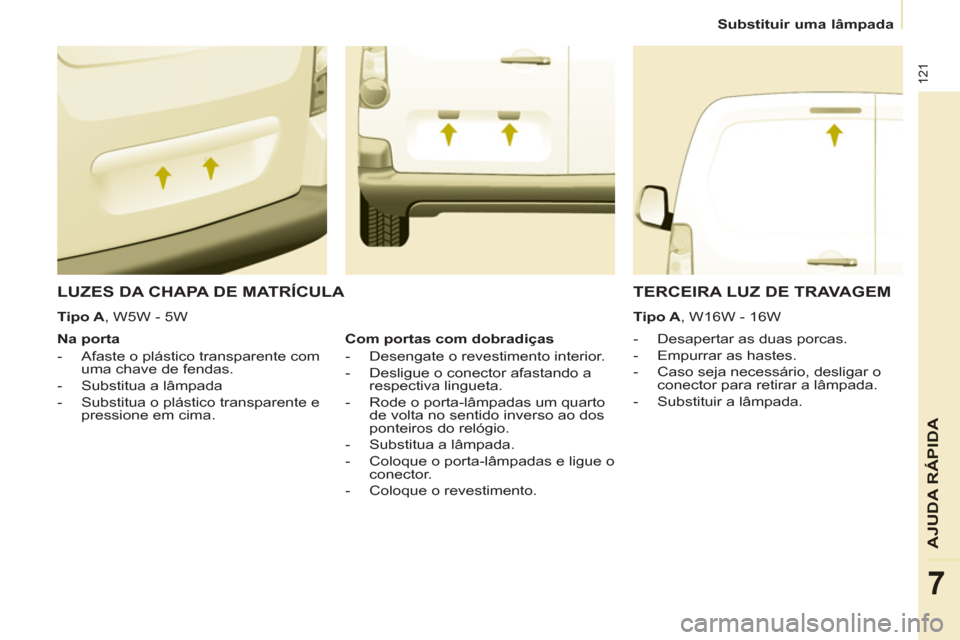

Page 123 of 200
121
AJUDA RÁPIDA
7
Substituir uma lâmpada
LUZES DA CHAPA DE MATRÍCULA
- Desapertar as duas porcas.
- Empurrar as hastes.
- Caso seja necessário, desligar o
conector para retirar a lâmpada.
- Substituir a lâmpada.
Na porta
- Afaste o plástico transparente com
uma chave de fendas.
- Substitua a lâmpada
- Substitua o plástico transparente e
pressione em cima.
TERCEIRA LUZ DE TRAVAGEM
Tipo A
, W16W - 16W
Com portas com dobradiças
- Desengate o revestimento interior.
- Desligue o conector afastando a
respectiva lingueta.
- Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
- Substitua a lâmpada.
- Coloque o porta-lâmpadas e ligue o
conector.
- Coloque o revestimento.
Tipo A
, W5W - 5W

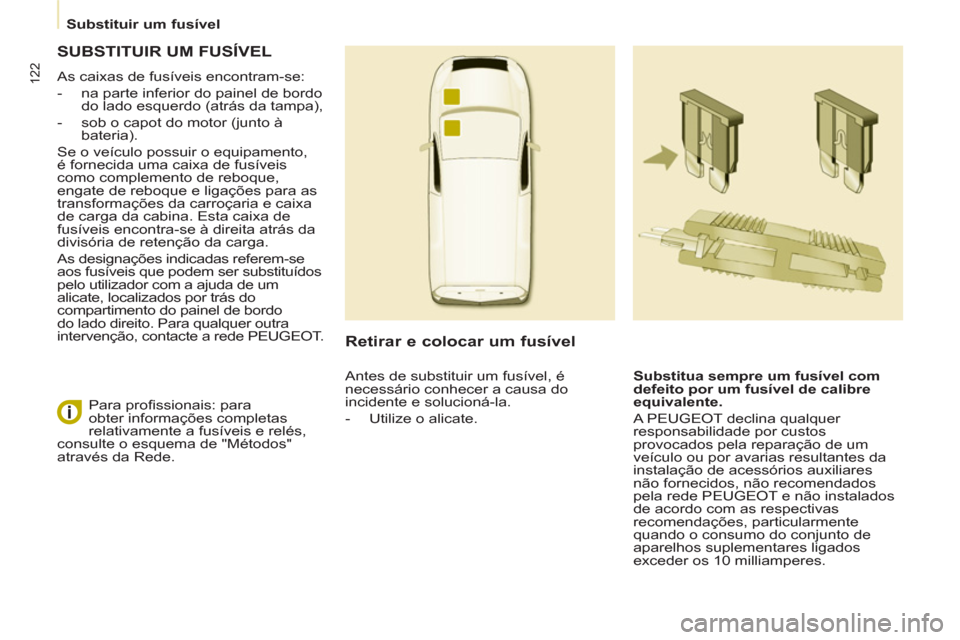

Page 124 of 200
122
Substituir um fusível
SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis encontram-se:
- na parte inferior do painel de bordo
do lado esquerdo (atrás da tampa),
- sob o capot do motor (junto à
bateria).
Se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para as
transformações da carroçaria e caixa
de carga da cabina. Esta caixa de
fusíveis encontra-se à direita atrás da
divisória de retenção da carga.
As designações indicadas referem-se
aos fusíveis que podem ser substituídos
pelo utilizador com a ajuda de um
alicate, localizados por trás do
compartimento do painel de bordo
do lado direito. Para qualquer outra
intervenção, contacte a rede PEUGEOT.
Retirar e colocar um fusível
Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
A PEUGEOT declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede PEUGEOT e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10 milliamperes. Para profi ssionais: para
obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da Rede. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
- Utilize o alicate.

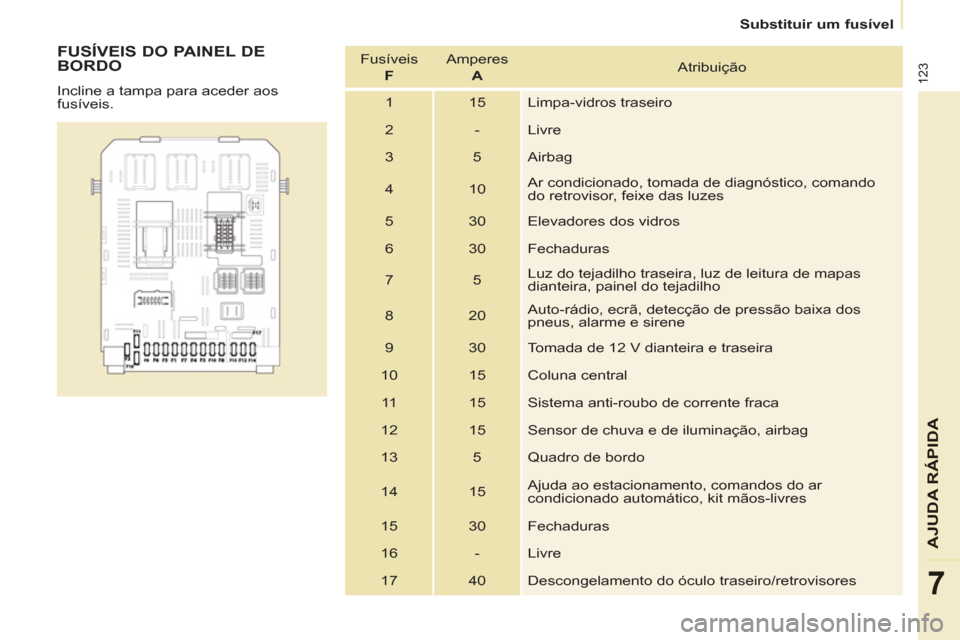

Page 125 of 200
123
AJUDA RÁPIDA
7
Substituir um fusível
FUSÍVEIS DO PAINEL DE
BORDO
Incline a tampa para aceder aos
fusíveis. Fusíveis
F
Amperes
A
Atribuição
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbag
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, feixe das luzes
5 30 Elevadores dos vidros
6 30 Fechaduras
7 5 Luz do tejadilho traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30 Tomada de 12 V dianteira e traseira
10 15 Coluna central
11 15 Sistema anti-roubo de corrente fraca
12 15 Sensor de chuva e de iluminação, airbag
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Descongelamento do óculo traseiro/retrovisores

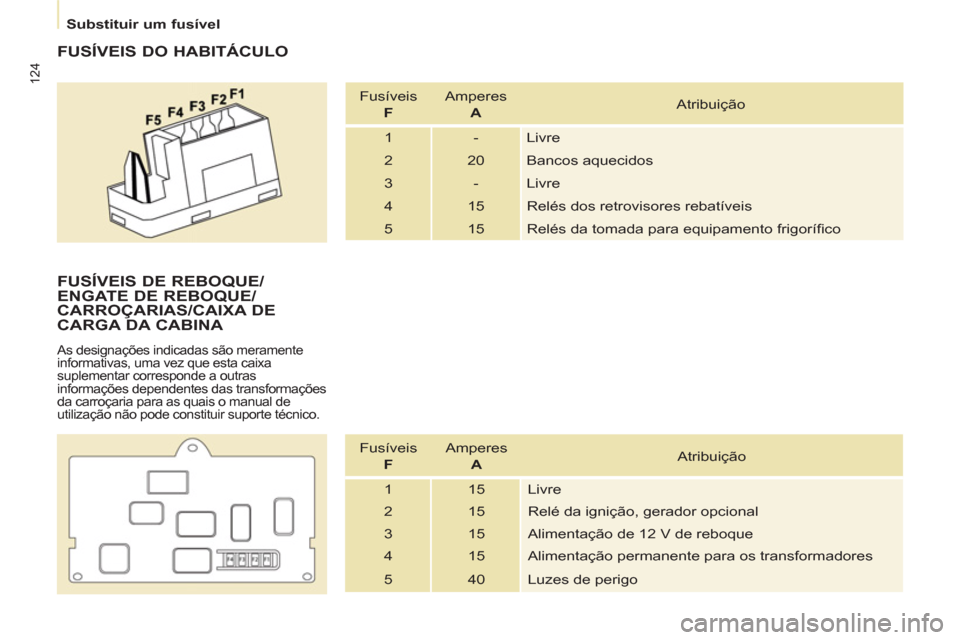

Page 126 of 200
124
Substituir um fusível
FUSÍVEIS DO HABITÁCULO
Fusíveis
F
Amperes
A
Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relés dos retrovisores rebatíveis
5 15 Relés da tomada para equipamento frigorífi co
FUSÍVEIS DE REBOQUE/
ENGATE DE REBOQUE/
CARROÇARIAS/CAIXA DE
CARGA DA CABINA
As designações indicadas são meramente
informativas, uma vez que esta caixa
suplementar corresponde a outras
informações dependentes das transformações
da carroçaria para as quais o manual de
utilização não pode constituir suporte técnico.
Fusíveis
F
Amperes
A
Atribuição
1 15 Livre
2 15 Relé da ignição, gerador opcional
3 15 Alimentação de 12 V de reboque
4 15 Alimentação permanente para os transformadores
5 40 Luzes de perigo
Page 127 of 200
125
AJUDA RÁPIDA
7
Substituir um fusível
FUSÍVEIS SOB O CAPOT DO
MOTOR
Depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis. Fusíveis
F
Amperes
A
Atribuição
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba lava-faróis
5 15 Componentes do motor
6 10 Sensor angular do volante, ESP
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor do feixe das luzes, caixa de gestão de
estacionamento
10 30 Componentes do motor
11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda
Page 128 of 200
126
Substituir uma escova do limpa-vidros
Colocação das escovas
dianteiras em posição particular
- Menos de um minuto após a chave
ter sido desligada, ligar o comando
do limpa-vidros para baixo para
colocar as escovas paralelamente
aos montantes do pára-brisas
(posição particular).
Substituição de uma escova do
pára-brisas
- Levantar a haste,
- Desencaixar a escova e retirá-la,
- Montar a escova nova,
- Baixar a haste.
Para reposicionar as escovas, ligar
a ignição e accionar o comando do
limpa-vidros.
Substituição da escova traseira
- Levantar a haste, soltar a escova e
retirá-la
- Montar a escova nova e baixar a
haste.
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS

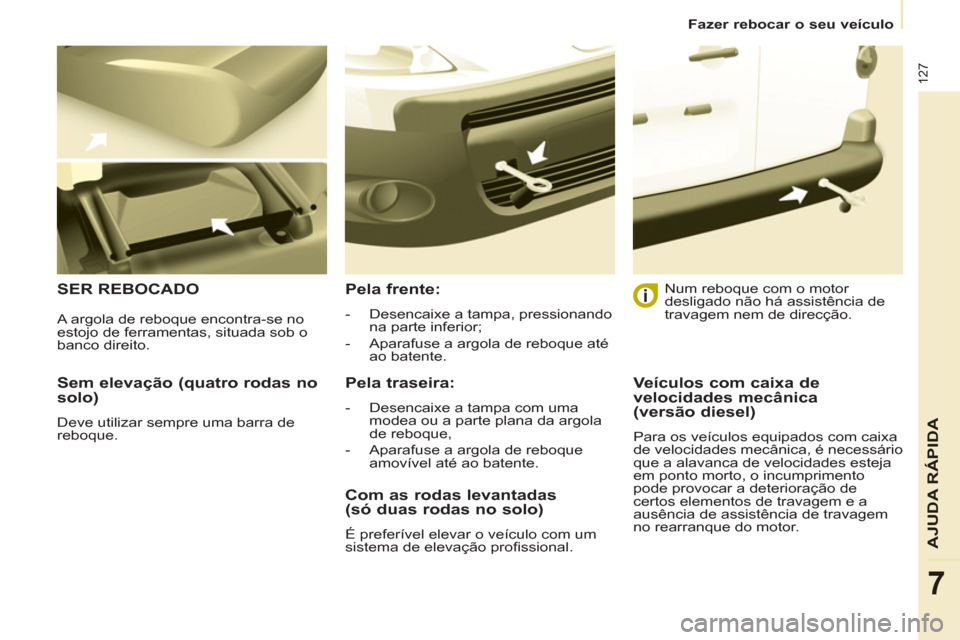

Page 129 of 200
127
AJUDA RÁPIDA
7
Fazer rebocar o seu veículo
Sem elevação (quatro rodas no
solo)
Deve utilizar sempre uma barra de
reboque.
SER REBOCADO
Pela frente:
- Desencaixe a tampa, pressionando
na parte inferior;
- Aparafuse a argola de reboque até
ao batente.
Pela traseira:
- Desencaixe a tampa com uma
modea ou a parte plana da argola
de reboque,
- Aparafuse a argola de reboque
amovível até ao batente.
Num reboque com o motor
desligado não há assistência de
travagem nem de direcção.
Com as rodas levantadas
(só duas rodas no solo)
É preferível elevar o veículo com um
sistema de elevação profi ssional. A argola de reboque encontra-se no
estojo de ferramentas, situada sob o
banco direito.
Veículos com caixa de
velocidades mecânica
(versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento
pode provocar a deterioração de
certos elementos de travagem e a
ausência de assistência de travagem
no rearranque do motor.

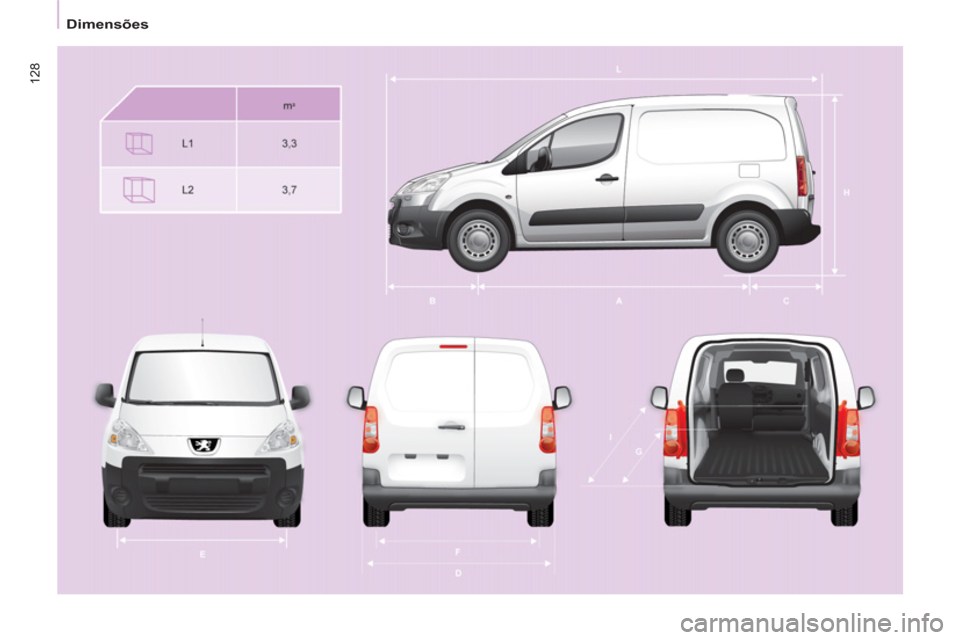

Page 130 of 200
128
Dimensões
