Peugeot Partner 2017 Instrukcja Obsługi (in Polish)

119
hak holowniczy
Partner-2-VU_pl_Chap06_Accessoire_ed02-2016

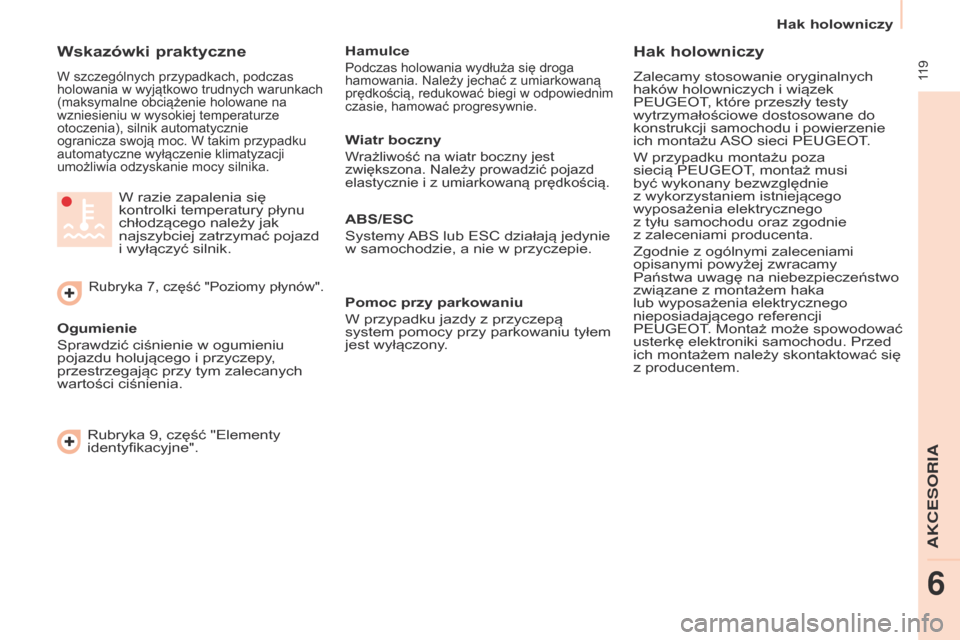

Wskazówki praktyczne
W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane na
wzniesieniu w
wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Ogumienie
Sprawdzić ciśnienie w
ogumieniu
pojazdu holującego i
przyczepy,
przestrzegając przy tym zalecanych
wartości ciśnienia.
Rubryka 7, część "Poziomy płynów".
W razie zapalenia się
kontrolki temperatury płynu
chłodzącego należy jak
najszybciej zatrzymać pojazd
i
wyłączyć silnik.
h
amulce
Podczas holowania wydłuża się droga
hamowania. Należy jechać z
umiarkowaną
prędkością, redukować biegi w
odpowiednim
czasie, hamować progresywnie.hak holowniczy
Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek
PEUGEOT, które przeszły testy
wytrzymałościowe dostosowane do
konstrukcji samochodu i
powierzenie
ich montażu ASO sieci PEUGEOT.
W przypadku montażu poza
siecią PEUGEOT, montaż musi
być wykonany bezwzględnie
z
wykorzystaniem istniejącego
wyposażenia elektrycznego
z
tyłu samochodu oraz zgodnie
z
zaleceniami producenta.
Zgodnie z
ogólnymi zaleceniami
opisanymi powyżej zwracamy
Państwa uwagę na niebezpieczeństwo
związane z
montażem haka
lub wyposażenia elektrycznego
nieposiadającego referencji
PEUGEOT. Montaż może spowodować
usterkę elektroniki samochodu. Przed
ich montażem należy skontaktować się
z
producentem.
Wiatr boczny
Wrażliwość na wiatr boczny jest
zwiększona. Należy prowadzić pojazd
elastycznie i
z umiarkowaną prędkością.
ABS/ESC
Systemy ABS lub ESC działają jedynie
w
samochodzie, a nie w przyczepie.
Pomoc przy parkowaniu
W przypadku jazdy z
przyczepą
system pomocy przy parkowaniu tyłem
jest wyłączony.
Rubryka 9, część "Elementy
identyfikacyjne".
AKCESORIA
6

120
hak holowniczy
Partner-2-VU_pl_Chap06_Accessoire_ed02-2016
hAK hOLOWNICZy TyPu
" ŁAB ę DZIA

SZ yj A " DEMONTOWAN y
NA

KL u CZ y K , BEZ uży CIA

NA r Z ę DZI
Prezentacja
Hak holowniczy typu "łabędzia
szyja" można łatwo zamontować
i zdemontować. Czynności te nie
wymagają użycia narzędzi.
Zalecenia przy montażu i
przed
przystąpieniem do użytkowania
Sprawdzić, czy "łabędzia szyja" jest
prawidłowo zablokowana, kontrolując
następujące punkty:
-

zielony znak pokrętła jest widoczny
,
-

zamek zabezpieczający pokrętła
jest skierowany do tyłu,
-


zamek zabezpieczający jest

zamknięty, a
klucz wyjęty; nie
można już poruszyć pokrętłem,
-

"łabędzia szyja" nie powinna
w

ogóle poruszać się we
wsporniku.
Podczas zaczepiania przyczepy nie
należy zapomnieć o
podłączeniu
wiązki elektrycznej.
Montaż

121
hak holowniczy
Partner-2-VU_pl_Chap06_Accessoire_ed02-2016
Podczas użytkowania
Nigdy nie odblokowywać
urządzenia, dopóki do "łabędziej szyi"
przyczepiona jest przyczepa albo
zamontowano na niej bagażnik.
Po użytkowaniu
Podczas jazdy bez przyczepy
albo bez bagażnika na haku, "łabędzią
szyję" należy zdemontować i
włożyć
zaślepkę do wspornika. Dotyczy to
zwłaszcza sytuacji, w
których "łabędzia
szyja" mogłaby zasłaniać tablicę
rejestracyjną albo światła.Demontaż
Konserwacja
Prawidłowe działanie jest możliwe
tylko wtedy, gdy "łabędzia szyja" i jej
wspornik pozostają czyste.
Przed myciem samochodu strumieniem
pod wysokim ciśnieniem "łabędzią
szyję" należy zdemontować i
włożyć
zaślepkę ochronną we wspornik.
AKCESORIA
6

122
Partner-2-VU_pl_Chap06_Accessoire_ed02-2016

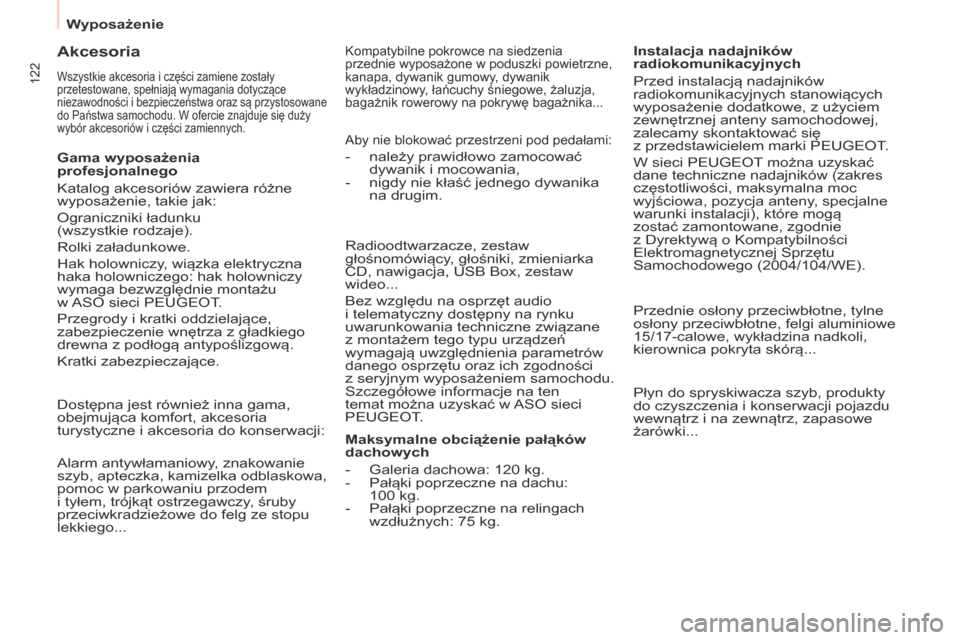

Radioodtwarzacze, zestaw
głośnomówiący, głośniki, zmieniarka
CD, nawigacja, USB Box, zestaw
wideo...
Bez względu na osprzęt audio
i telematyczny dostępny na rynku
uwarunkowania techniczne związane
z
montażem tego typu urządzeń
wymagają uwzględnienia parametrów
danego osprzętu oraz ich zgodności
z
seryjnym wyposażeniem samochodu.
Szczegółowe informacje na ten
temat można uzyskać w

ASO sieci
PEUGEOT

.
Aby nie blokować przestrzeni pod pedałami:
- należy prawidłowo zamocować
dywanik i mocowania,
-

nigdy nie kłaść jednego dywanika
na drugim.
Maksymalne obciążenie pałąków
dachowych
-


Galeria dachowa: 120
kg.
-

Pałąki poprzeczne na dachu:
100

kg.
-

Pałąki poprzeczne na relingach
wzdłużnych: 75

kg. Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z
użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się
z przedstawicielem marki PEUGEOT.
W sieci PEUGEOT można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą
zostać zamontowane, zgodnie
z
Dyrektywą o Kompatybilności
Elektromagnetycznej Sprzętu
Samochodowego (2004/104/WE).
Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17-calowe, wykładzina nadkoli,
kierownica pokryta skórą...
Płyn do spryskiwacza szyb, produkty
do czyszczenia i
konserwacji pojazdu
wewnątrz i
na zewnątrz, zapasowe
żarówki...
Alarm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblaskowa,
pomoc w

parkowaniu przodem
i

tyłem, trójkąt ostrzegawczy, śruby
przeciwkradzieżowe do felg ze stopu
lekkiego...
Kompatybilne pokrowce na siedzenia
przednie wyposażone w poduszki powietrzne,
kanapa, dywanik gumowy, dywanik
wykładzinowy, łańcuchy śniegowe, żaluzja,
bagażnik rowerowy na pokrywę bagażnika...Akcesoria
Wszystkie akcesoria i części zamiene zostały
przetestowane, spełniają wymagania dotyczące
niezawodności
i
bezpieczeństwa
oraz są przystosowane
do Państwa samochodu. W ofercie znajduje się duży
wybór akcesoriów i
części zamiennych.
gama wyposażenia
profesjonalnego
Katalog akcesoriów zawiera różne
wyposażenie, takie jak:
Ograniczniki ładunku

(wszystkie rodzaje).
Rolki załadunkowe.
Hak holowniczy, wiązka elektryczna
haka holowniczego: hak holowniczy
wymaga bezwzględnie montażu
w

ASO sieci PEUGEOT
.
Przegrody i
kratki oddzielające,
zabezpieczenie wnętrza z
gładkiego
drewna z
podłogą antypoślizgową.
Kratki zabezpieczające.
Dostępna jest również inna gama,
obejmująca komfort, akcesoria
turystyczne i
akcesoria do konserwacji:
Wyposażenie

123
Partner-2-VU_pl_Chap06_Accessoire_ed02-2016

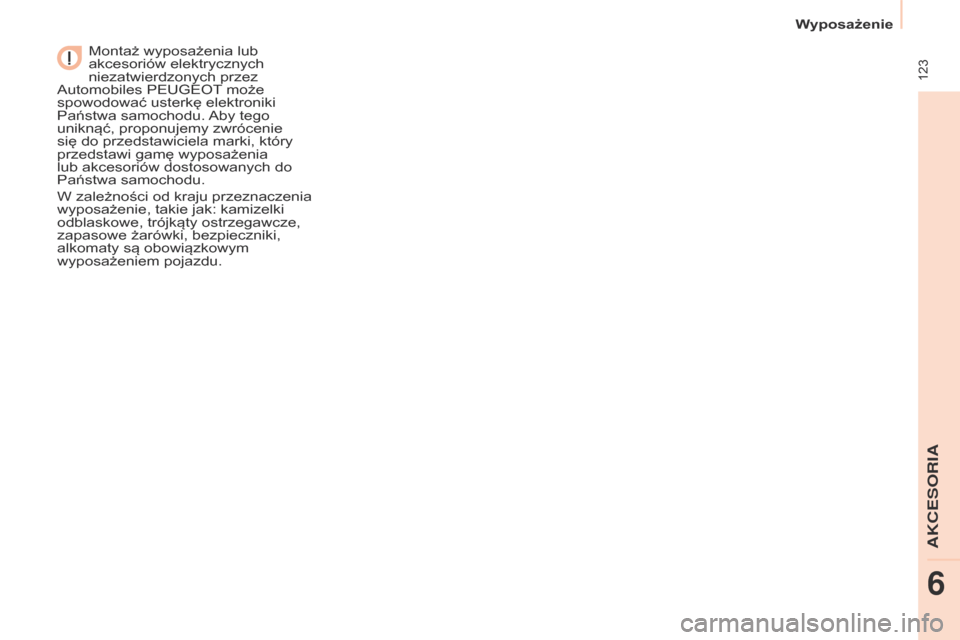

Montaż wyposażenia lub
akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles PEUGEOT może
spowodować usterkę elektroniki
Państwa samochodu. Aby tego
uniknąć, proponujemy zwrócenie
się do przedstawiciela marki, który
przedstawi gamę wyposażenia
lub akcesoriów dostosowanych do
Państwa samochodu.
W zależności od kraju przeznaczenia
wyposażenie, takie jak: kamizelki
odblaskowe, trójkąty ostrzegawcze,
zapasowe żarówki, bezpieczniki,
alkomaty są obowiązkowym
wyposażeniem pojazdu.
AKCESORIA
6
Wyposażenie

124
Partner-2-VU_pl_Chap07_Verification_ed02-2016

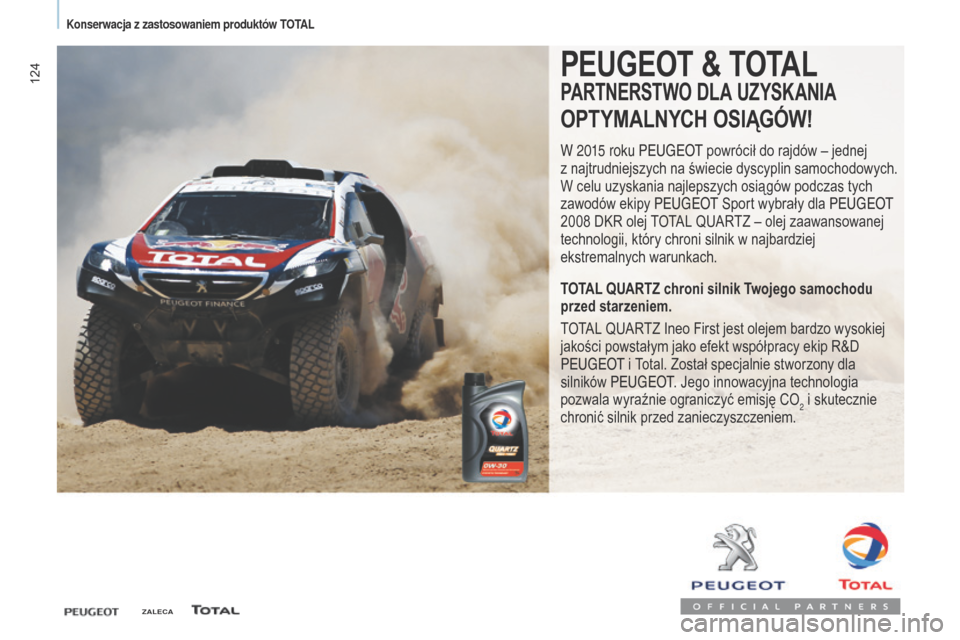

PEugEOT & TOTAL
PArTNErSTWO DLA uZyS KANIA
OPTyMALNyCh OSIą góW !
W 2015 roku Peugeot powrócił do rajdów – jednej
z najtrudniejszych na świecie dyscyplin samochodowych.
W celu uzyskania najlepszych osiągów podczas tych
zawodów ekipy Peugeot Sport wybrały dla Peugeot
2008 DKR olej TOTAL QUARTZ – olej zaawansowanej
technologii, który chroni silnik w
najbardziej
ekstremalnych warunkach.
TOTAL QuArT Z chroni silnik Twojego samochodu
przed starzeniem.
TOTAL QUARTZ Ineo First jest olejem bardzo wysokiej
jakości powstałym jako efekt współpracy ekip R&D
Peugeot i
Total. Został specjalnie stworzony dla
silników Peugeot . Jego innowacyjna technologia
pozwala wyraźnie ograniczyć emisję CO
2 i skutecznie
c
hronić silnik przed zanieczyszczeniem.
ZALECA
Konserwacja z zastosowaniem produkt

125
Partner-2-VU_pl_Chap07_Verification_ed02-2016

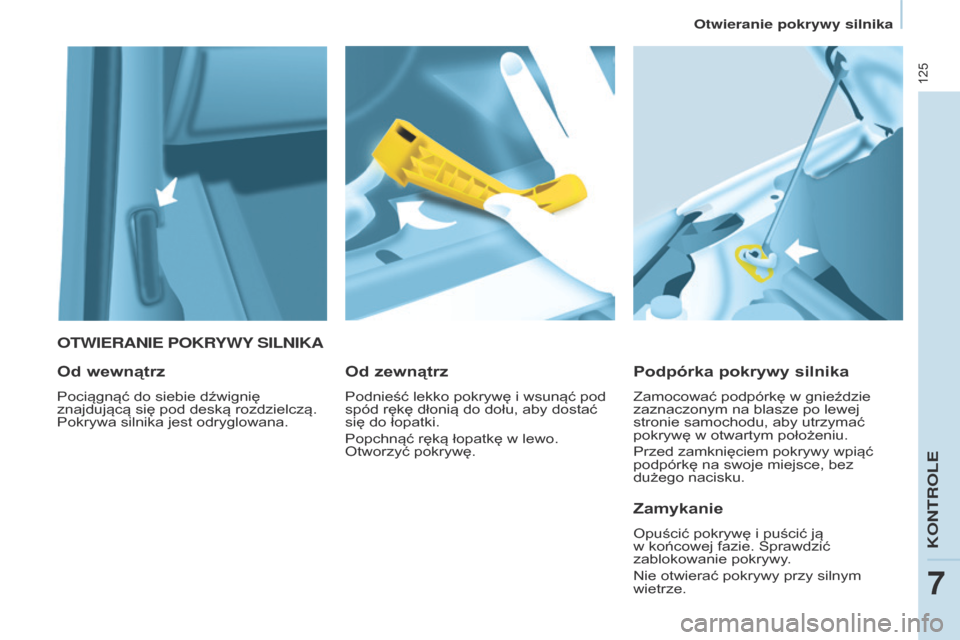

OTWIERANIE POKRYWY SILNIKA
Podpórka

pokrywy silnika
Zamocować podpórkę w gnieździe
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w
otwartym położeniu.
Przed zamknięciem pokrywy wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w
lewo.
Otworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
Opuścić pokrywę i puścić ją
w końcowej fazie. Sprawdzić
zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym
wietrze.
Otwieranie pokrywy silnika
KONTROLE
7

126
Partner-2-VU_pl_Chap07_Verification_ed02-2016

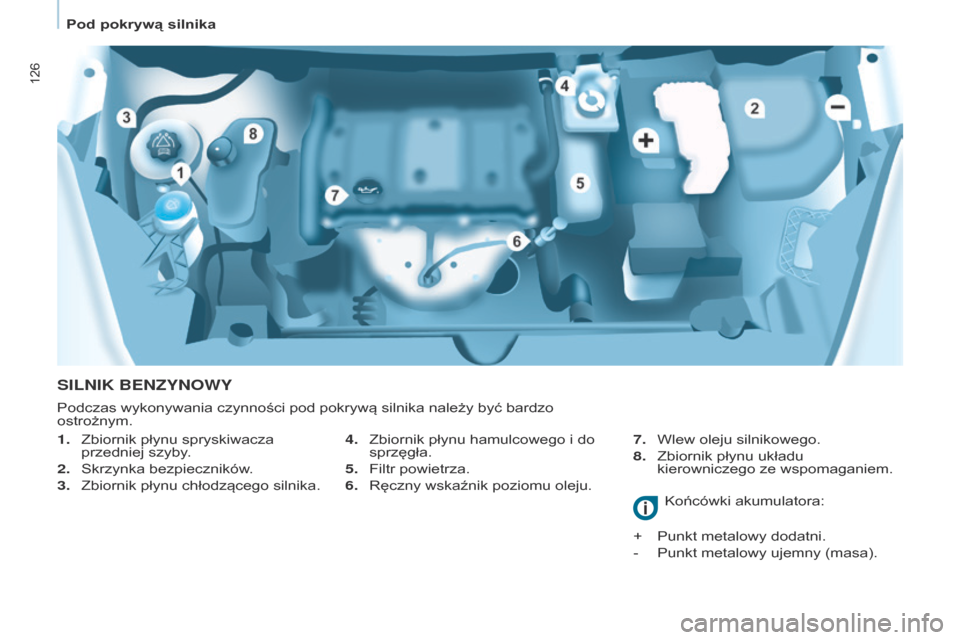

SILNIK BENZYNOWY
1. Zbiornik płynu spryskiwacza
przedniej szyby.
2.

Skrzynka bezpieczników
.
3.

Zbiornik płynu chłodzącego silnika. Końcówki akumulatora:
+


Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo
ostrożnym.
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.


Ręczny wskaźnik poziomu oleju.7.

Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
Pod pokrywą silnika

127
Partner-2-VU_pl_Chap07_Verification_ed02-2016
SILNIK DIESLA
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.


Ręczny wskaźnik poziomu oleju.
7.


Wlew oleju silnikowego. 8.

Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9.

Pompa zasysająca
(oprócz silnika BlueHDi).
1.

Zbiornik płynu spryskiwacza
przedniej szyby
.
2.

Skrzynka bezpieczników

.
3.

Zbiornik płynu chłodzącego silnika. Końcówki akumulatora:
+


Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo ostrożnym.
KONTROLE
7
Pod pokrywą silnika

128
Partner-2-VU_pl_Chap07_Verification_ed02-2016

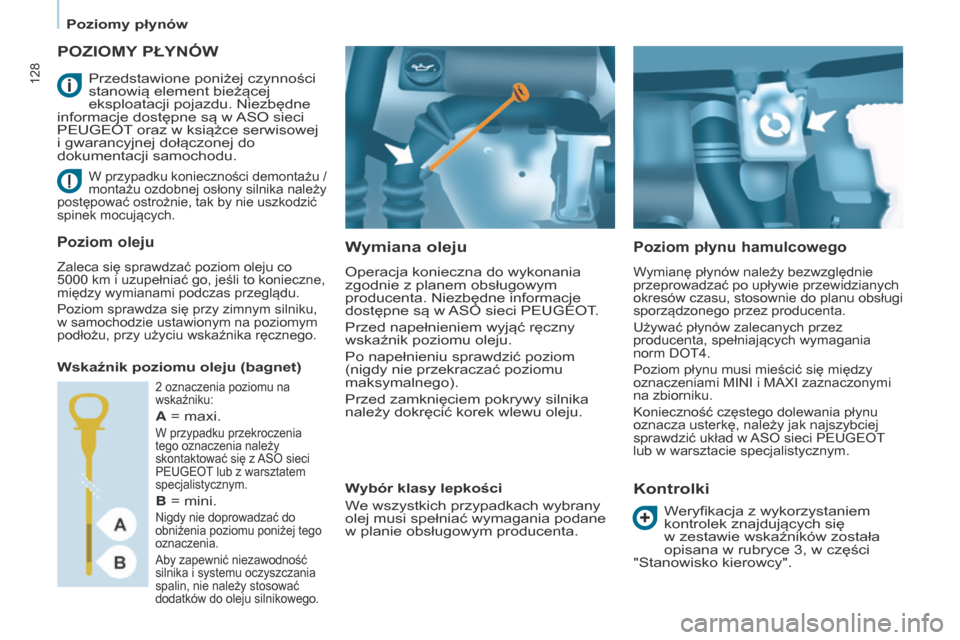

POZIOMy PŁyNóW
W
ymiana oleju
Operacja konieczna do wykonania
zgodnie z planem obsługowym
producenta. Niezbędne informacje
dostępne są w

ASO sieci PEUGEOT
.
Przed napełnieniem wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika
należy dokręcić korek wlewu oleju.
Poziom płynu hamulcowego
Wymianę płynów należy bezwzględnie
przeprowadzać po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
sporządzonego przez producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania
norm DOT4.
Poziom płynu musi mieścić się między
oznaczeniami MINI i
MAXI zaznaczonymi
na zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w

ASO sieci PEUGEOT

lub w
warsztacie specjalistycznym.
Kontrolki
W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika należy
postępować ostrożnie, tak by nie uszkodzić
spinek mocujących.
Poziom oleju
Zaleca się sprawdzać poziom oleju co
5000 km i uzupełniać go, jeśli to konieczne,
między wymianami podczas przeglądu.
Poziom sprawdza się przy zimnym silniku,
w
samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.
Wskaźnik poziomu oleju (bagnet)
Wybór klasy lepkości
We wszystkich przypadkach wybrany
olej musi spełniać wymagania podane
w
planie obsługowym producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu. Niezbędne
informacje dostępne są w
ASO sieci
PEUGEOT
oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
Weryfikacja z wykorzystaniem
kontrolek znajdujących się
w
zestawie wskaźników została
opisana w
rubryce 3, w części
"Stanowisko kierowcy".
2 oznaczenia poziomu na
wskaźniku:
A = maxi.
W przypadku przekroczenia
tego oznaczenia należy
skontaktować się z

ASO sieci
PEUGEOT

lub z warsztatem
specjalistycznym.
B = mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej tego
oznaczenia.
Aby zapewnić niezawodność
silnika i
systemu oczyszczania
spalin, nie należy stosować
dodatków do oleju silnikowego.
Poziomy płynów
