79
Bezpieczeństwo

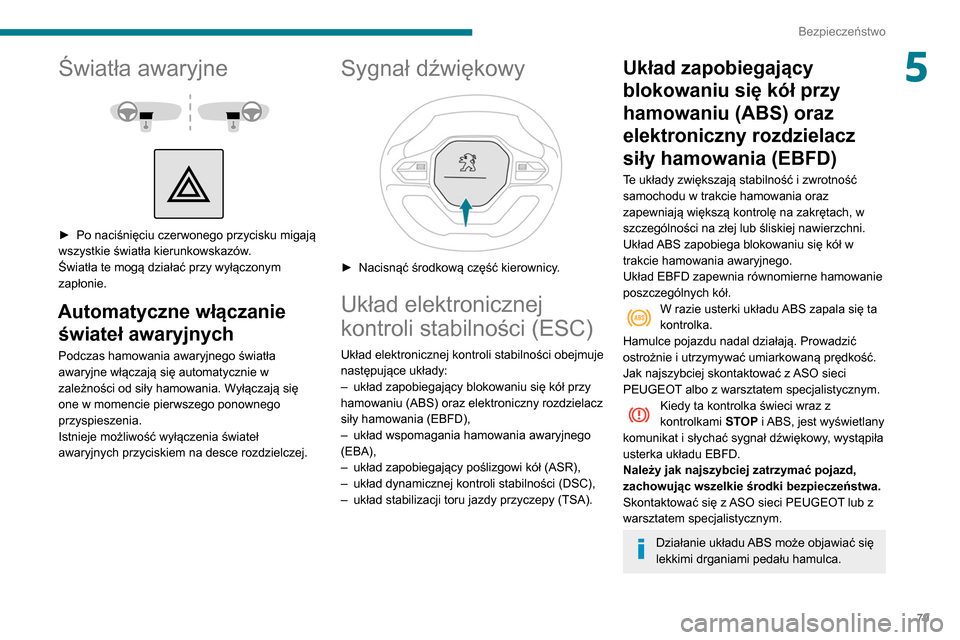

5Światła awaryjne



► Po naciśnięciu czerwonego przycisku migają
wszystkie światła kierunkowskazów .
Światła te mogą działać przy wyłączonym
zapłonie.
Automatyczne włączanie świateł awaryjnych
Podczas hamowania awaryjnego światła
awaryjne włączają się automatycznie w
zależności od siły hamowania. Wyłączają się
one w momencie pierwszego ponownego
przyspieszenia.
Istnieje możliwość wyłączenia świateł
awaryjnych przyciskiem na desce rozdzielczej.
Sygnał dźwiękowy

► Nacisnąć środkową część kierownicy .
Układ elektronicznej
kontroli stabilności (ESC)
Układ elektronicznej kontroli stabilności obejmuje
następujące układy:
–

układ zapobiegający blokowaniu się kół przy
hamowaniu (ABS) oraz elektroniczny rozdzielacz
siły hamowania (EBFD),
–


układ wspomagania hamowania awaryjnego
(EBA),
–


układ zapobiegający poślizgowi kół (ASR),
–


układ dynamicznej kontroli stabilności (DSC),
–


układ stabilizacji toru jazdy przyczepy (TSA).
Układ zapobiegający
blokowaniu się kół przy
hamowaniu (ABS) oraz
elektroniczny rozdzielacz
siły hamowania (EBFD)
Te układy zwiększają stabilność i zwrotność
samochodu w trakcie hamowania oraz
zapewniają większą kontrolę na zakrętach, w
szczególności na złej lub śliskiej nawierzchni.
Układ ABS zapobiega blokowaniu się kół w
trakcie hamowania awaryjnego.
Układ EBFD zapewnia równomierne hamowanie
poszczególnych kół.
W razie usterki układu ABS zapala się ta
kontrolka.
Hamulce pojazdu nadal działają. Prowadzić
ostrożnie i utrzymywać umiarkowaną prędkość.
Jak najszybciej skontaktować z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.
Kiedy ta kontrolka świeci wraz z
kontrolkami STOP i ABS, jest wyświetlany
komunikat i słychać sygnał dźwiękowy, wystąpiła
usterka układu EBFD.
Należy jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Działanie układu ABS może objawiać się
lekkimi drganiami pedału hamulca.

80
Bezpieczeństwo
W przypadku pogorszenia przyczepności
(deszcz, śnieg, gołoledź) wzrasta ryzyko
poślizgu. Ze względów bezpieczeństwa
niezbędne jest wówczas, aby układy były
włączone we wszystkich warunkach, a
zwłaszcza gdy są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i
felgi), podzespołów układu hamulcowego,
podzespołów elektronicznych oraz procedur
montażu i napraw obowiązujących w ASO
sieci PEUGEOT.
Zalecane jest używanie opon zimowych, aby
zapewnić skuteczne działanie układów zimą.
Na wszystkich kołach muszą się znajdować
opony homologowane dla pojazdu.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Ten układ zmniejsza ryzyko zarzucania pojazdu i
przyczepy przy holowaniu.
Działanie
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Nie może być żadnych usterek układu
elektronicznej kontroli stabilności (ESC).
Kiedy układ wykryje ruchy oscylacyjne przyczepy
podczas jazdy z prędkością od 60 do 160 km/h,
ustabilizuje przyczepę za pomocą hamulców, a

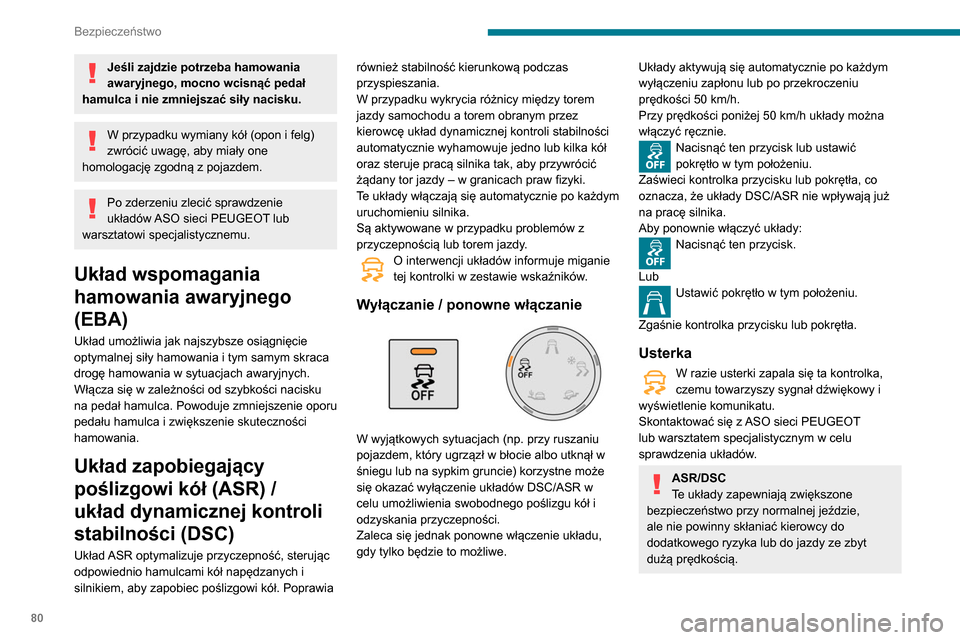

Jeśli zajdzie potrzeba hamowania
awaryjnego, mocno wcisnąć pedał
hamulca i nie zmniejszać siły nacisku.
W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby miały one
homologację zgodną z pojazdem.
Po zderzeniu zlecić sprawdzenie
układów ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Układ wspomagania
hamowania awaryjnego
(EBA)
Układ umożliwia jak najszybsze osiągnięcie
optymalnej siły hamowania i tym samym skraca
drogę hamowania w sytuacjach awaryjnych.
Włącza się w zależności od szybkości nacisku
na pedał hamulca. Powoduje zmniejszenie oporu
pedału hamulca i zwiększenie skuteczności
hamowania.
Układ zapobiegający
poślizgowi kół (ASR) /
układ dynamicznej kontroli
stabilności (DSC)
Układ ASR optymalizuje przyczepność, sterując
odpowiednio hamulcami kół napędzanych i
silnikiem, aby zapobiec poślizgowi kół. Poprawia również stabilność kierunkową podczas
przyspieszania.
W przypadku wykrycia różnicy między torem
jazdy samochodu a torem obranym przez
kierowcę układ dynamicznej kontroli stabilności
automatycznie wyhamowuje jedno lub kilka kół
oraz steruje pracą silnika tak, aby przywrócić
żądany tor jazdy – w granicach praw fizyki.
Te układy włączają się automatycznie po każdym
uruchomieniu silnika.
Są aktywowane w przypadku problemów z
przyczepnością lub torem jazdy.
O interwencji układów informuje miganie
tej kontrolki w zestawie wskaźników.
Wyłączanie / ponowne włączanie

W wyjątkowych sytuacjach (np. przy ruszaniu
pojazdem, który ugrzązł w błocie albo utknął w
śniegu lub na sypkim gruncie) korzystne może
się okazać wyłączenie układów DSC/ASR w
celu umożliwienia swobodnego poślizgu kół i
odzyskania przyczepności.
Zaleca się jednak ponowne włączenie układu,
gdy tylko będzie to możliwe.
Układy aktywują się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50
km/h.
Przy prędkości poniżej 50
km/h układy można
włączyć ręcznie.
Nacisnąć ten przycisk lub ustawić
pokrętło w tym położeniu.
Zaświeci kontrolka przycisku lub pokrętła, co
oznacza, że układy DSC/ASR nie wpływają już
na pracę silnika.
Aby ponownie włączyć układy:
Nacisnąć ten przycisk.
Lub
Ustawić pokrętło w tym położeniu.
Zgaśnie kontrolka przycisku lub pokrętła.
Usterka
W razie usterki zapala się ta kontrolka,
czemu towarzyszy sygnał dźwiękowy i
wyświetlenie komunikatu.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układów.
ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.

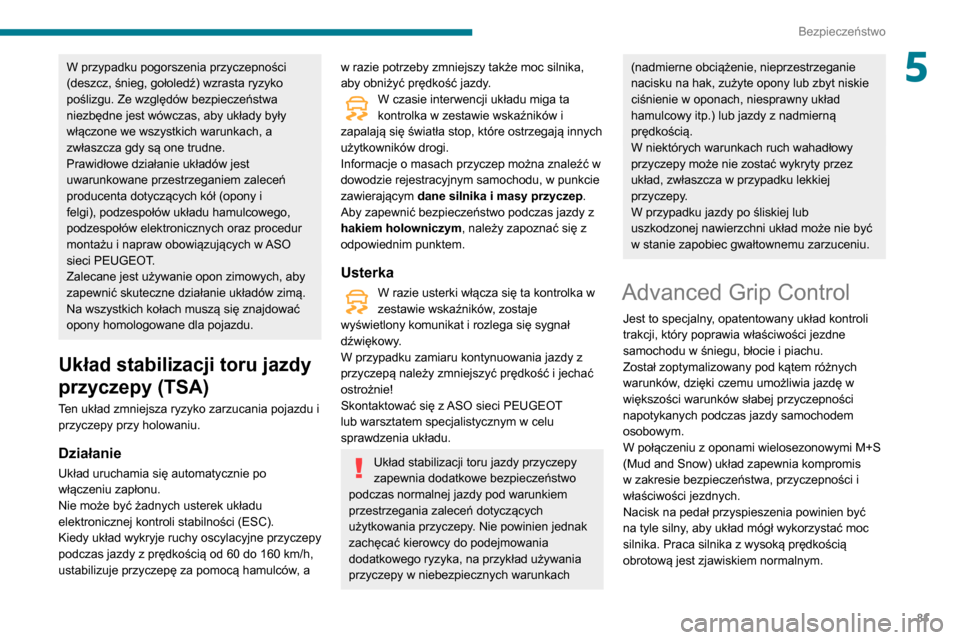

81
Bezpieczeństwo
5W przypadku pogorszenia przyczepności
(deszcz, śnieg, gołoledź) wzrasta ryzyko
poślizgu. Ze względów bezpieczeństwa
niezbędne jest wówczas, aby układy były
włączone we wszystkich warunkach, a
zwłaszcza gdy są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i
felgi), podzespołów układu hamulcowego,
podzespołów elektronicznych oraz procedur
montażu i napraw obowiązujących w ASO
sieci PEUGEOT.
Zalecane jest używanie opon zimowych, aby
zapewnić skuteczne działanie układów zimą.
Na wszystkich kołach muszą się znajdować
opony homologowane dla pojazdu.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Ten układ zmniejsza ryzyko zarzucania pojazdu i
przyczepy przy holowaniu.
Działanie
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Nie może być żadnych usterek układu
elektronicznej kontroli stabilności (ESC).
Kiedy układ wykryje ruchy oscylacyjne przyczepy
podczas jazdy z prędkością od 60 do 160 km/h,
ustabilizuje przyczepę za pomocą hamulców, a
w razie potrzeby zmniejszy także moc silnika,
aby obniżyć prędkość jazdy.
W czasie interwencji układu miga ta
kontrolka w zestawie wskaźników i
zapalają się światła stop, które ostrzegają innych
użytkowników drogi.
Informacje o masach przyczep można znaleźć w
dowodzie rejestracyjnym samochodu, w punkcie
zawierającym dane silnika i masy przyczep.
Aby zapewnić bezpieczeństwo podczas jazdy z
hakiem holowniczym , należy zapoznać się z
odpowiednim punktem.
Usterka
W razie usterki włącza się ta kontrolka w
zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
W przypadku zamiaru kontynuowania jazdy z
przyczepą należy zmniejszyć prędkość i jechać
ostrożnie!
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Układ stabilizacji toru jazdy przyczepy
zapewnia dodatkowe bezpieczeństwo
podczas normalnej jazdy pod warunkiem
przestrzegania zaleceń dotyczących
użytkowania przyczepy. Nie powinien jednak
zachęcać kierowcy do podejmowania
dodatkowego ryzyka, na przykład używania
przyczepy w niebezpiecznych warunkach
(nadmierne obciążenie, nieprzestrzeganie
nacisku na hak, zużyte opony lub zbyt niskie
ciśnienie w oponach, niesprawny układ
hamulcowy itp.) lub jazdy z nadmierną
prędkością.
W niektórych warunkach ruch wahadłowy
przyczepy może nie zostać wykryty przez
układ, zwłaszcza w przypadku lekkiej
przyczepy.
W przypadku jazdy po śliskiej lub
uszkodzonej nawierzchni układ może nie być
w stanie zapobiec gwałtownemu zarzuceniu.
Advanced Grip Control
Jest to specjalny, opatentowany układ kontroli
trakcji, który poprawia właściwości jezdne
samochodu w śniegu, błocie i piachu.
Został zoptymalizowany pod kątem różnych
warunków, dzięki czemu umożliwia jazdę w
większości warunków słabej przyczepności
napotykanych podczas jazdy samochodem
osobowym.
W połączeniu z oponami wielosezonowymi M+S
(Mud and Snow) układ zapewnia kompromis
w zakresie bezpieczeństwa, przyczepności i
właściwości jezdnych.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Praca silnika z wysoką prędkością
obrotową jest zjawiskiem normalnym.

82
Bezpieczeństwo

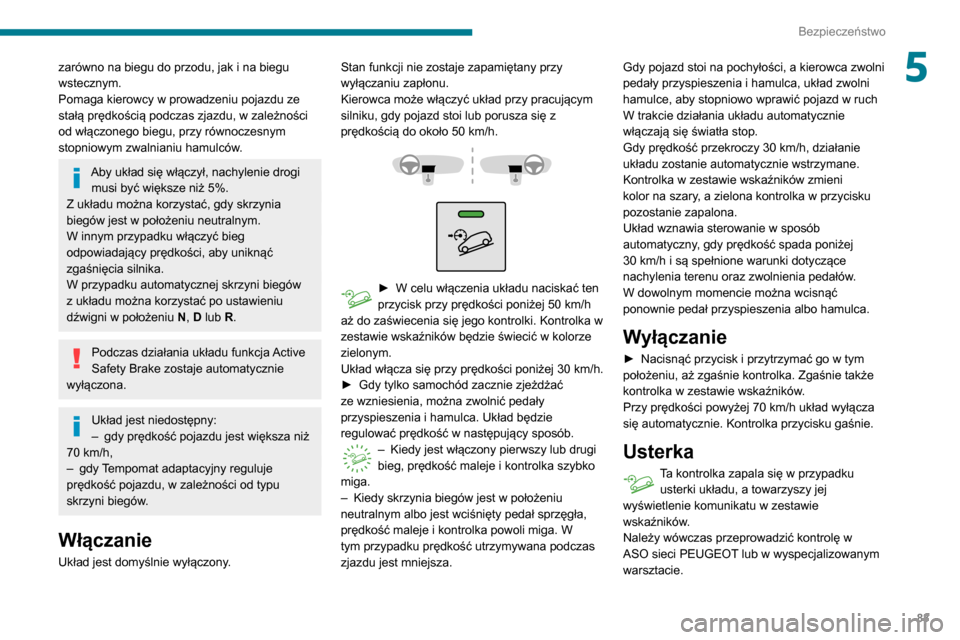

zarówno na biegu do przodu, jak i na biegu
wstecznym.
Pomaga kierowcy w prowadzeniu pojazdu ze
stałą prędkością podczas zjazdu, w zależności
od włączonego biegu, przy równoczesnym
stopniowym zwalnianiu hamulców.
Aby układ się włączył, nachylenie drogi musi być większe niż 5%.
Z układu można korzystać, gdy skrzynia
biegów jest w położeniu neutralnym.
W innym przypadku włączyć bieg
odpowiadający prędkości, aby uniknąć
zgaśnięcia silnika.
W przypadku automatycznej skrzyni biegów
z układu można korzystać po ustawieniu
dźwigni w położeniu N, D lub R.
Podczas działania układu funkcja Active
Safety Brake zostaje automatycznie
wyłączona.
Układ jest niedostępny:
– gdy prędkość pojazdu jest większa niż
70 km/h,
– gdy Tempomat adaptacyjny reguluje
prędkość pojazdu, w zależności od typu
skrzyni biegów.
Włączanie
Układ jest domyślnie wyłączony.

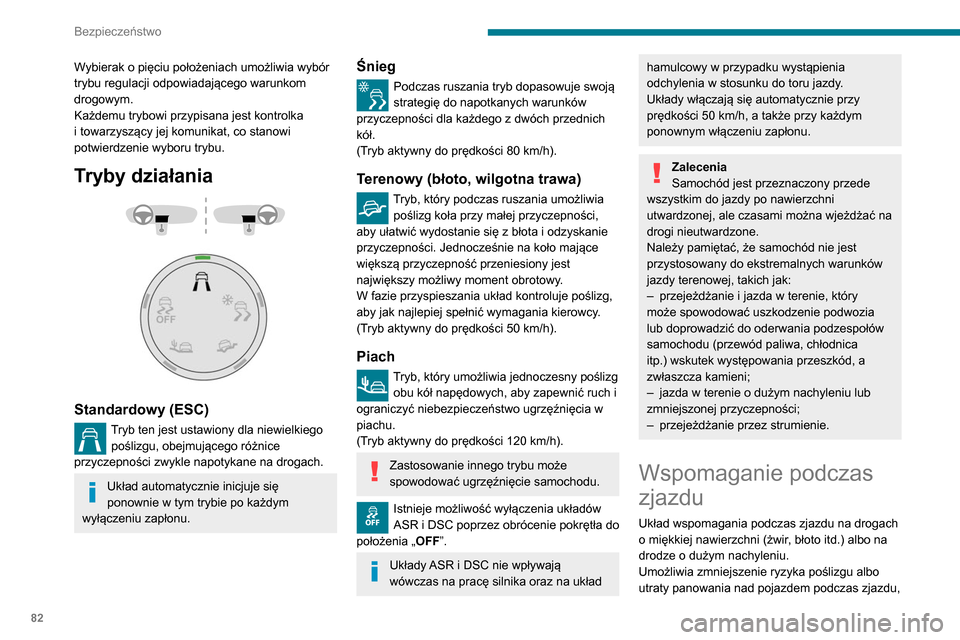

Wybierak o pięciu położeniach umożliwia wybór
trybu regulacji odpowiadającego warunkom
drogowym.
Każdemu trybowi przypisana jest kontrolka
i towarzyszący jej komunikat, co stanowi
potwierdzenie wyboru trybu.
Tryby działania



Standardowy (ESC)
Tryb ten jest ustawiony dla niewielkiego poślizgu, obejmującego różnice
przyczepności zwykle napotykane na drogach.
Układ automatycznie inicjuje się
ponownie w tym trybie po każdym
wyłączeniu zapłonu.
Śnieg
Podczas ruszania tryb dopasowuje swoją
strategię do napotkanych warunków
przyczepności dla każdego z dwóch przednich
kół.
(Tryb aktywny do prędkości 80 km/h).
Terenowy (błoto, wilgotna trawa)
Tryb, który podczas ruszania umożliwia poślizg koła przy małej przyczepności,
aby ułatwić wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na koło mające
większą przyczepność przeniesiony jest
największy możliwy moment obrotowy.
W fazie przyspieszania układ kontroluje poślizg,
aby jak najlepiej spełnić wymagania kierowcy.
(Tryb aktywny do prędkości 50 km/h).
Piach
Tryb, który umożliwia jednoczesny poślizg obu kół napędowych, aby zapewnić ruch i
ograniczyć niebezpieczeństwo ugrzęźnięcia w
piachu.
(Tryb aktywny do prędkości 120
km/h).
Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu.
Istnieje możliwość wyłączenia układów
ASR i DSC poprzez obrócenie pokrętła do
położenia „ OFF”.
Układy ASR i DSC nie wpływają
wówczas na pracę silnika oraz na układ
hamulcowy w przypadku wystąpienia
odchylenia w stosunku do toru jazdy.
Układy włączają się automatycznie przy
prędkości 50
km/h, a także przy każdym
ponownym włączeniu zapłonu.
Zalecenia
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można wjeżdżać na
drogi nieutwardzone.
Należy pamiętać, że samochód nie jest
przystosowany do ekstremalnych warunków
jazdy terenowej, takich jak:
–

przejeżdżanie i jazda w terenie, który
może spowodować uszkodzenie podwozia
lub doprowadzić do oderwania podzespołów
samochodu (przewód paliwa, chłodnica
itp.) wskutek występowania przeszkód, a
zwłaszcza kamieni;
–


jazda w terenie o dużym nachyleniu lub
zmniejszonej przyczepności;
–


przejeżdżanie przez strumienie.
Wspomaganie podczas
zjazdu
Układ wspomagania podczas zjazdu na drogach
o miękkiej nawierzchni (żwir, błoto itd.) albo na
drodze o dużym nachyleniu.
Umożliwia zmniejszenie ryzyka poślizgu albo
utraty panowania nad pojazdem podczas zjazdu,

83
Bezpieczeństwo
5zarówno na biegu do przodu, jak i na biegu
wstecznym.
Pomaga kierowcy w prowadzeniu pojazdu ze
stałą prędkością podczas zjazdu, w zależności
od włączonego biegu, przy równoczesnym
stopniowym zwalnianiu hamulców.
Aby układ się włączył, nachylenie drogi musi być większe niż 5%.
Z układu można korzystać, gdy skrzynia
biegów jest w położeniu neutralnym.
W innym przypadku włączyć bieg
odpowiadający prędkości, aby uniknąć
zgaśnięcia silnika.
W przypadku automatycznej skrzyni biegów
z układu można korzystać po ustawieniu
dźwigni w położeniu N, D lub R.
Podczas działania układu funkcja Active
Safety Brake zostaje automatycznie
wyłączona.
Układ jest niedostępny:
– gdy prędkość pojazdu jest większa niż
70

km/h,
–

gdy
Tempomat adaptacyjny reguluje
prędkość pojazdu, w zależności od typu
skrzyni biegów.
Włączanie
Układ jest domyślnie wyłączony. Stan funkcji nie zostaje zapamiętany przy
wyłączaniu zapłonu.
Kierowca może włączyć układ przy pracującym
silniku, gdy pojazd stoi lub porusza się z
prędkością do około 50
km/h.




► W celu włączenia układu naciskać ten
przycisk przy prędkości poniżej 50 km/h
aż do zaświecenia się jego kontrolki. Kontrolka w
zestawie wskaźników będzie świecić w kolorze
zielonym.
Układ włącza się przy prędkości poniżej 30
km/h.
►

Gdy tylko samochód zacznie zjeżdżać
ze wzniesienia, można zwolnić pedały
przyspieszenia i hamulca. Układ będzie
regulować prędkość w następujący sposób.
– Kiedy jest włączony pierwszy lub drugi
bieg, prędkość maleje i kontrolka szybko
miga.
–

Kiedy skrzynia biegów jest w położeniu
neutralnym albo jest wciśnięty pedał sprzęgła,
prędkość maleje i kontrolka powoli miga. W
tym przypadku prędkość utrzymywana podczas
zjazdu jest mniejsza. Gdy pojazd stoi na pochyłości, a kierowca zwolni
pedały przyspieszenia i hamulca, układ zwolni
hamulce, aby stopniowo wprawić pojazd w ruch
W trakcie działania układu automatycznie
włączają się światła stop.
Gdy prędkość przekroczy 30

km/h, działanie
układu zostanie automatycznie wstrzymane.
Kontrolka w zestawie wskaźników zmieni
kolor na szary, a zielona kontrolka w przycisku
pozostanie zapalona.
Układ wznawia sterowanie w sposób
automatyczny, gdy prędkość spada poniżej
30 km/h i są spełnione warunki dotyczące
nachylenia terenu oraz zwolnienia pedałów.
W dowolnym momencie można wcisnąć
ponownie pedał przyspieszenia albo hamulca.
Wyłączanie
► Nacisnąć przycisk i przytrzymać go w tym
położeniu, aż zgaśnie kontrolka. Zgaśnie także
kontrolka w zestawie wskaźników
.
Przy prędkości powyżej 70
km/h układ wyłącza
się automatycznie. Kontrolka przycisku gaśnie.
Usterka
Ta kontrolka zapala się w przypadku usterki układu, a towarzyszy jej
wyświetlenie komunikatu w zestawie
wskaźników.
Należy wówczas przeprowadzić kontrolę w
ASO sieci PEUGEOT lub w wyspecjalizowanym
warsztacie.

84
Bezpieczeństwo
Kontrolki pasów
bezpieczeństwa




Wersje z oddzielnymi siedzeniami
przednimi
Ta kontrolka zapala się po włączeniu zapłonu,
jeżeli dany pas nie jest zapięty lub został odpięty.
Przy prędkości powyżej 20 km/h kontrolka miga
przez 2 minuty i słychać sygnał dźwiękowy.
Po upływie 2 minut kontrolka zaczyna świecić w
sposób ciągły. Nie zgaśnie, dopóki kierowca i/lub
pasażer nie zapnie pasa bezpieczeństwa.
Wersje z przednią kanapą dwumiejscową (i
siedzeniem kierowcy)
Ta kontrolka zapala się po włączeniu zapłonu,
jeżeli pas bezpieczeństwa kierowcy nie jest
zapięty lub został odpięty.
Ta kontrolka zapala się po włączeniu zapłonu,
jeżeli pas bezpieczeństwa pasażera nie jest
zapięty lub został odpięty.
Przy prędkości powyżej 20 km/h kontrolka miga
przez 2 minuty i słychać sygnał dźwiękowy.
Po upływie 2 minut kontrolka zaczyna świecić w
sposób ciągły. Nie zgaśnie, dopóki kierowca nie
zapnie pasa bezpieczeństwa.

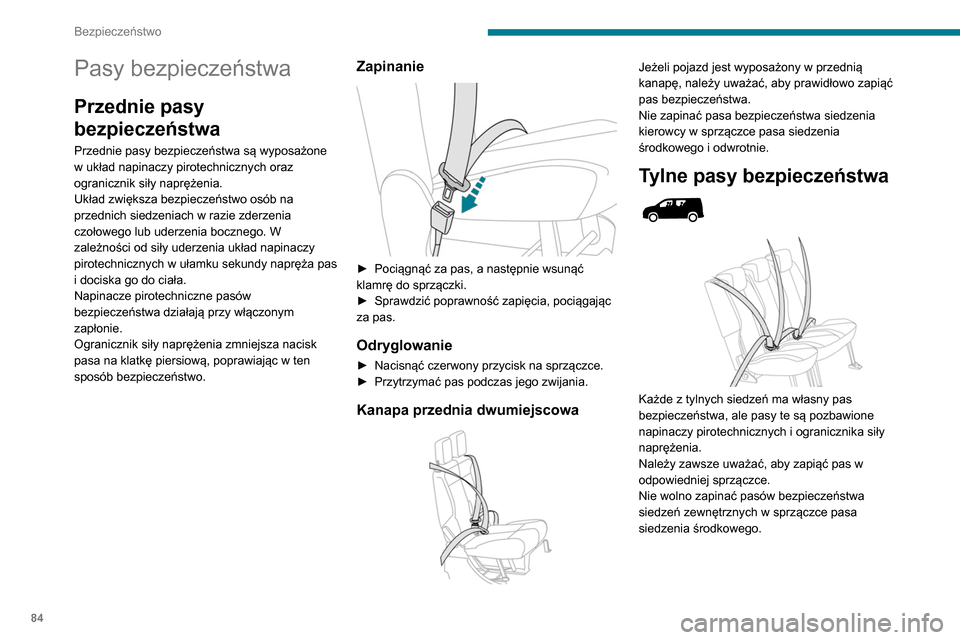

Pasy bezpieczeństwa
Przednie pasy
bezpieczeństwa
Przednie pasy bezpieczeństwa są wyposażone
w układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Układ zwiększa bezpieczeństwo osób na
przednich siedzeniach w razie zderzenia
czołowego lub uderzenia bocznego. W
zależności od siły uderzenia układ napinaczy
pirotechnicznych w ułamku sekundy napręża pas
i dociska go do ciała.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową, poprawiając w ten
sposób bezpieczeństwo.
Zapinanie

► Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.
►

Sprawdzić poprawność zapięcia, pociągając
za pas.
Odryglowanie
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas jego zwijania.
Kanapa przednia dwumiejscowa

Jeżeli pojazd jest wyposażony w przednią
kanapę, należy uważać, aby prawidłowo zapiąć
pas bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa siedzenia
kierowcy w sprzączce pasa siedzenia
środkowego i odwrotnie.
Tylne pasy bezpieczeństwa



Każde z tylnych siedzeń ma własny pas
bezpieczeństwa, ale pasy te są pozbawione
napinaczy pirotechnicznych i ogranicznika siły
naprężenia.
Należy zawsze uważać, aby zapiąć pas w
odpowiedniej sprzączce.
Nie wolno zapinać pasów bezpieczeństwa
siedzeń zewnętrznych w sprzączce pasa
siedzenia środkowego.

85
Bezpieczeństwo
5Kontrolki pasów
bezpieczeństwa




Wersje z oddzielnymi siedzeniami
przednimi
Ta kontrolka zapala się po włączeniu zapłonu,
jeżeli dany pas nie jest zapięty lub został odpięty.
Przy prędkości powyżej 20 km/h kontrolka miga
przez 2
minuty i słychać sygnał dźwiękowy.
Po upływie 2
minut kontrolka zaczyna świecić w
sposób ciągły. Nie zgaśnie, dopóki kierowca i/lub
pasażer nie zapnie pasa bezpieczeństwa.
Wersje z przednią kanapą dwumiejscową (i
siedzeniem kierowcy)
Ta kontrolka zapala się po włączeniu zapłonu,
jeżeli pas bezpieczeństwa kierowcy nie jest
zapięty lub został odpięty.
Ta kontrolka zapala się po włączeniu zapłonu,
jeżeli pas bezpieczeństwa pasażera nie jest
zapięty lub został odpięty.
Przy prędkości powyżej 20
km/h kontrolka miga
przez 2
minuty i słychać sygnał dźwiękowy.
Po upływie 2
minut kontrolka zaczyna świecić w
sposób ciągły. Nie zgaśnie, dopóki kierowca nie
zapnie pasa bezpieczeństwa.
Rady
Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może to
spowodować nieprawidłowe działanie pasa.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
Montaż
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Aby pas bezpieczeństwa spełniał swoje
zadanie:
–

powinien być napięty jak najbliżej ciała;
–


należy go wyciągać przed siebie
równomiernym ruchem, sprawdzając przy
tym, czy nie jest skręcony;
–


powinien być wykorzystywany tylko przez
jedną osobę;
–


nie może być przedziurawiony lub
poszarpany;
– nie może być przerabiany ani
modyfikowany , co może pogorszyć jego
właściwości.
Zalecenia dotyczące przewożenia
dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla więcej niż jednego
dziecka.
Nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
Konserwacja
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego kwalifikacje
i właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci PEUGEOT.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka

86
Bezpieczeństwo

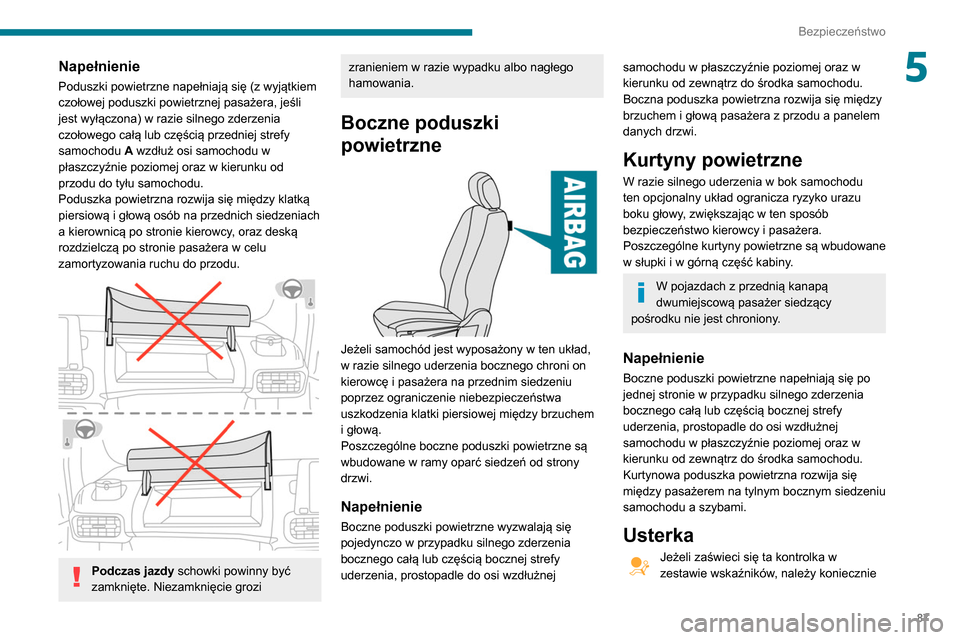

Napełnienie
Poduszki powietrzne napełniają się (z wyjątkiem
czołowej poduszki powietrznej pasażera, jeśli
jest wyłączona) w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A wzdłuż osi samochodu w
płaszczyźnie poziomej oraz w kierunku od
przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
a kierownicą po stronie kierowcy, oraz deską
rozdzielczą po stronie pasażera w celu
zamortyzowania ruchu do przodu.


Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
do czyszczenia materiału dostępnego w ASO
sieci PEUGEOT.
W przypadku zderzenia
W zależności od rodzaju i siły
uderzenia napinacz pirotechniczny może
uruchomić się wcześniej i niezależnie
od wyzwolenia poduszek powietrznych.
Odpaleniu napinaczy towarzyszy
wydobywanie się nieszkodliwego dymu oraz
dźwięk wybuchu wkładu pirotechnicznego
zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, układ pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.

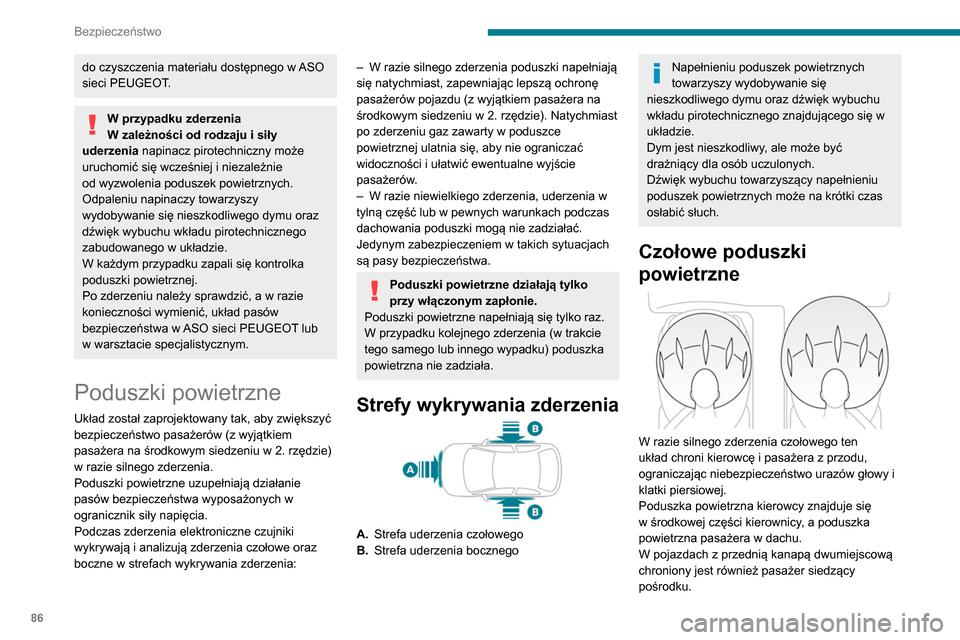

Poduszki powietrzne
Układ został zaprojektowany tak, aby zwiększyć
bezpieczeństwo pasażerów (z wyjątkiem
pasażera na środkowym siedzeniu w 2. rzędzie)
w razie silnego zderzenia.
Poduszki powietrzne uzupełniają działanie
pasów bezpieczeństwa wyposażonych w
ogranicznik siły napięcia.
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
– W razie silnego zderzenia poduszki napełniają
się natychmiast, zapewniając lepszą ochronę
pasażerów pojazdu (z wyjątkiem pasażera na
środkowym siedzeniu w 2. rzędzie). Natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów
.
–

W razie niewielkiego zderzenia, uderzenia w
tylną część lub w pewnych warunkach podczas
dachowania poduszki mogą nie zadziałać.
Jedynym zabezpieczeniem w takich sytuacjach
są pasy bezpieczeństwa.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko raz.
W przypadku kolejnego zderzenia (w trakcie
tego samego lub innego wypadku) poduszka
powietrzna nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego
B. Strefa uderzenia bocznego
Napełnieniu poduszek powietrznych
towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego znajdującego się w
układzie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący napełnieniu
poduszek powietrznych może na krótki czas
osłabić słuch.
Czołowe poduszki
powietrzne


W razie silnego zderzenia czołowego ten
układ chroni kierowcę i pasażera z przodu,
ograniczając niebezpieczeństwo urazów głowy i
klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, a poduszka
powietrzna pasażera w dachu.
W pojazdach z przednią kanapą dwumiejscową
chroniony jest również pasażer siedzący
pośrodku.

87
Bezpieczeństwo
5Napełnienie
Poduszki powietrzne napełniają się (z wyjątkiem
czołowej poduszki powietrznej pasażera, jeśli
jest wyłączona) w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A wzdłuż osi samochodu w
płaszczyźnie poziomej oraz w kierunku od
przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
a kierownicą po stronie kierowcy, oraz deską
rozdzielczą po stronie pasażera w celu
zamortyzowania ruchu do przodu.


Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
zranieniem w razie wypadku albo nagłego
hamowania.
Boczne poduszki
powietrzne


Jeżeli samochód jest wyposażony w ten układ,
w razie silnego uderzenia bocznego chroni on
kierowcę i pasażera na przednim siedzeniu
poprzez ograniczenie niebezpieczeństwa
uszkodzenia klatki piersiowej między brzuchem
i głową.
Poszczególne boczne poduszki powietrzne są
wbudowane w ramy oparć siedzeń od strony
drzwi.
Napełnienie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się między
brzuchem i głową pasażera z przodu a panelem
danych drzwi.
Kurtyny powietrzne
W razie silnego uderzenia w bok samochodu
ten opcjonalny układ ogranicza ryzyko urazu
boku głowy, zwiększając w ten sposób
bezpieczeństwo kierowcy i pasażera.
Poszczególne kurtyny powietrzne są wbudowane
w słupki i w górną część kabiny.
W pojazdach z przednią kanapą
dwumiejscową pasażer siedzący
pośrodku nie jest chroniony.
Napełnienie
Boczne poduszki powietrzne napełniają się po
jednej stronie w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między pasażerem na tylnym bocznym siedzeniu
samochodu a szybami.
Usterka
Jeżeli zaświeci się ta kontrolka w
zestawie wskaźników, należy koniecznie

88
Bezpieczeństwo
Kurtyny powietrzne
Nie mocować ani nie instalować niczego
na dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania
kurtyn powietrznych.
Nie wolno demontować uchwytów sufitowych,
ponieważ stanowią one część mocowania
kurtyn powietrznych.
Foteliki dziecięce
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z przepisami
obowiązującymi w danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy stosować się do
poniższych zaleceń:
– Zgodnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm muszą być
przewożone w homologowanych fotelikach
dostosowanych do wagi , na siedzeniach
wyposażonych w pasy bezpieczeństwa lub
mocowania ISOFIX.
– Statystycznie najbezpieczniejsze miejsca
w samochodzie do przewozu dzieci to tylne
siedzenia.
– Dzieci o wadze poniżej 9 kg muszą być
przewożone w położeniu „tyłem do kierunku

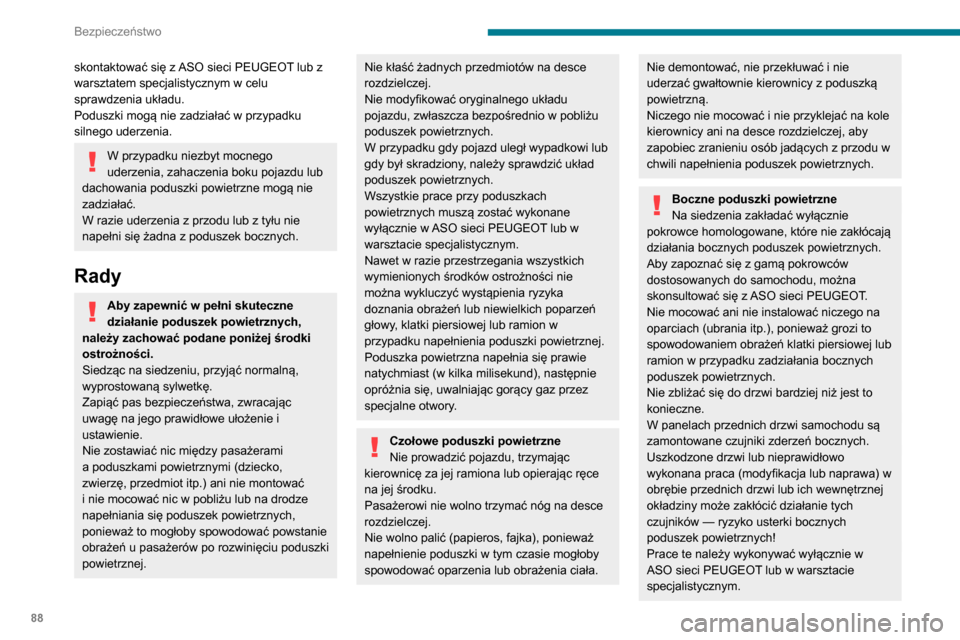

skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym w celu
sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.
W przypadku niezbyt mocnego
uderzenia, zahaczenia boku pojazdu lub
dachowania poduszki powietrzne mogą nie
zadziałać.
W razie uderzenia z przodu lub z tyłu nie
napełni się żadna z poduszek bocznych.
Rady
Aby zapewnić w pełni skuteczne
działanie poduszek powietrznych,
należy zachować podane poniżej środki
ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa, zwracając
uwagę na jego prawidłowe ułożenie i
ustawienie.
Nie zostawiać nic między pasażerami
a poduszkami powietrznymi (dziecko,
zwierzę, przedmiot itp.) ani nie montować
i nie mocować nic w pobliżu lub na drodze
napełniania się poduszek powietrznych,
ponieważ to mogłoby spowodować powstanie
obrażeń u pasażerów po rozwinięciu poduszki
powietrznej.
Nie kłaść żadnych przedmiotów na desce
rozdzielczej.
Nie modyfikować oryginalnego układu
pojazdu, zwłaszcza bezpośrednio w pobliżu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszystkie prace przy poduszkach
powietrznych muszą zostać wykonane
wyłącznie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie
można wykluczyć wystąpienia ryzyka
doznania obrażeń lub niewielkich poparzeń
głowy, klatki piersiowej lub ramion w
przypadku napełnienia poduszki powietrznej.
Poduszka powietrzna napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać gwałtownie kierownicy z poduszką
powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszek powietrznych.
Boczne poduszki powietrzne
Na siedzenia zakładać wyłącznie
pokrowce homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z ASO sieci PEUGEOT.
Nie mocować ani nie instalować niczego na
oparciach (ubrania itp.), ponieważ grozi to
spowodowaniem obrażeń klatki piersiowej lub
ramion w przypadku zadziałania bocznych
poduszek powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki zderzeń bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana praca (modyfikacja lub naprawa) w
obrębie przednich drzwi lub ich wewnętrznej
okładziny może zakłócić działanie tych
czujników — ryzyko usterki bocznych
poduszek powietrznych!
Prace te należy wykonywać wyłącznie w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
