PEUGEOT PARTNER 2022 Bruksanvisningar (in Swedish)

199

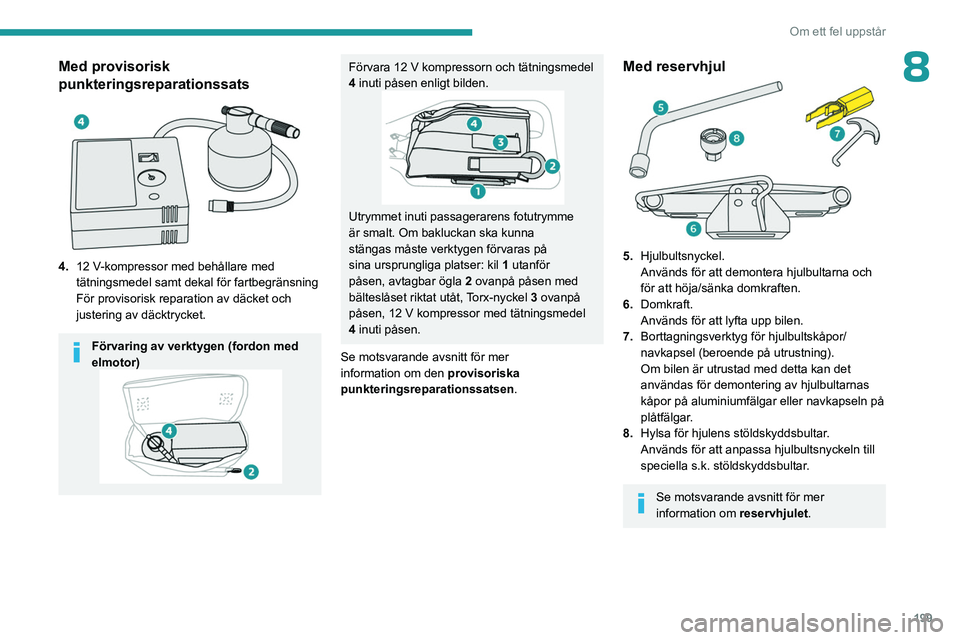

Om ett fel uppstår
8Med provisorisk
punkteringsreparationssats


4.12 V-kompressor med behållare med
tätningsmedel samt dekal för fartbegränsning
För provisorisk reparation av däcket och
justering av däcktrycket.
Förvaring av verktygen (fordon med
elmotor)
Förvara 12 V kompressorn och tätningsmedel
4 inuti påsen enligt bilden.
Utrymmet inuti passagerarens fotutrymme
är smalt. Om bakluckan ska kunna
stängas måste verktygen förvaras på
sina ursprungliga platser: kil 1 utanför
påsen, avtagbar ögla 2 ovanpå påsen med
bälteslåset riktat utåt, Torx-nyckel 3 ovanpå
påsen, 12 V kompressor med tätningsmedel
4 inuti påsen.
Se motsvarande avsnitt för mer
information om den provisoriska
punkteringsreparationssatsen.
Med reservhjul
5. Hjulbultsnyckel.
Används för att demontera hjulbultarna och
för att höja/sänka domkraften.
6. Domkraft.
Används för att lyfta upp bilen.
7. Borttagningsverktyg för hjulbultskåpor/
navkapsel (beroende på utrustning).
Om bilen är utrustad med detta kan det
användas för demontering av hjulbultarnas
kåpor på aluminiumfälgar eller navkapseln på
plåtfälgar.
8. Hylsa för hjulens stöldskyddsbultar.
Används för att anpassa hjulbultsnyckeln till
speciella s.k. stöldskyddsbultar.
Se motsvarande avsnitt för mer
information om reservhjulet.

200
Om ett fel uppstår

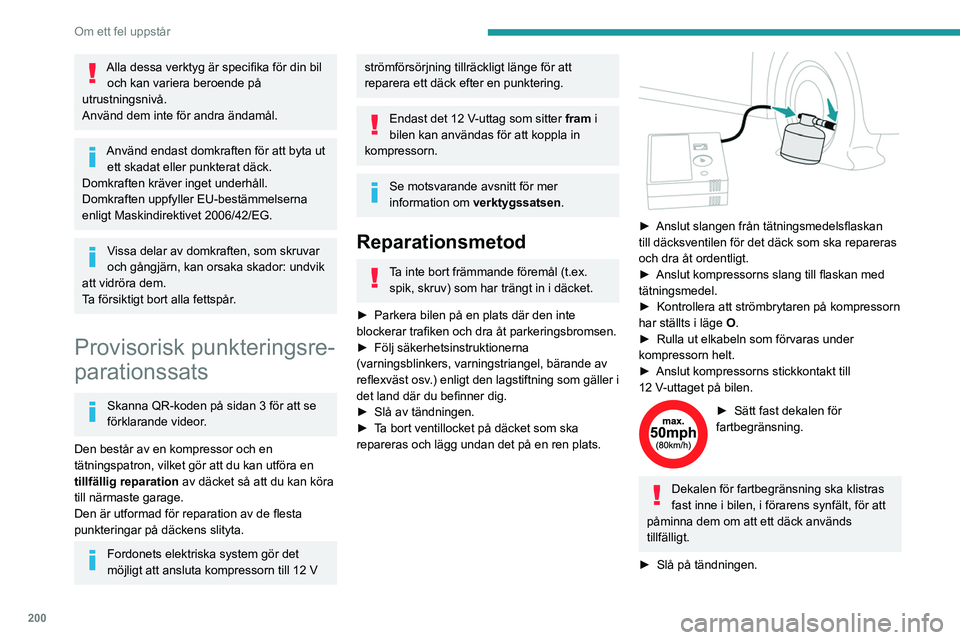

Alla dessa verktyg är specifika för din bil och kan variera beroende på
utrustningsnivå.
Använd dem inte för andra ändamål.
Använd endast domkraften för att byta ut ett skadat eller punkterat däck.
Domkraften kräver inget underhåll.
Domkraften uppfyller EU-bestämmelserna
enligt Maskindirektivet 2006/42/EG.
Vissa delar av domkraften, som skruvar
och gångjärn, kan orsaka skador: undvik
att vidröra dem.
Ta försiktigt bort alla fettspår.
Provisorisk punkteringsre-
parationssats
Skanna QR-koden på sidan 3 för att se
förklarande videor.
Den består av en kompressor och en
tätningspatron, vilket gör att du kan utföra en
tillfällig reparation av däcket så att du kan köra
till närmaste garage.
Den är utformad för reparation av de flesta
punkteringar på däckens slityta.
Fordonets elektriska system gör det
möjligt att ansluta kompressorn till 12 V
strömförsörjning tillräckligt länge för att
reparera ett däck efter en punktering.
Endast det 12 V-uttag som sitter fram i
bilen kan användas för att koppla in
kompressorn.
Se motsvarande avsnitt för mer
information om verktygssatsen .
Reparationsmetod
Ta inte bort främmande föremål (t.ex.
spik, skruv) som har trängt in i däcket.
►

Parkera bilen på en plats där den inte
blockerar trafiken och dra åt parkeringsbromsen.
►


Följ säkerhetsinstruktionerna
(varningsblinkers, varningstriangel, bärande av
reflexväst osv

.) enligt den lagstiftning som gäller i
det land där du befinner dig.
►

Slå av tändningen.
►


T

a bort ventillocket på däcket som ska
repareras och lägg undan det på en ren plats.


► Anslut slangen från tätningsmedelsflaskan
till däcksventilen för det däck som ska repareras
och dra åt ordentligt.
►

Anslut kompressorns slang till flaskan med
tätningsmedel.
►


Kontrollera att strömbrytaren på kompressorn
har ställts i läge O

.
►

Rulla ut elkabeln som förvaras under
kompressorn helt.
►


Anslut kompressorns stickkontakt till
12

V-uttaget på bilen.
► Sätt fast dekalen för
fartbegränsning.
Dekalen för fartbegränsning ska klistras
fast inne i bilen, i förarens synfält, för att
påminna dem om att ett däck används
tillfälligt.
►

Slå på tändningen.

201
Om ett fel uppstår
8

► Starta kompressorn genom att ställa
strömbrytaren i läge I
tills däcktrycket når 2
bar. Tätningsmedlet sprutas in under tryck i
däcket. Lossa inte slangen under tiden (risk för
motblåsning).
Om du inte lyckas nå ett tryck på 2 bar
efter omkring 7 minuter visar detta att
däcket inte går att reparera. Kontakta en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad för att åtgärda
problemet.
►

V

rid strömbrytaren till läge O.
►

Koppla ifrån kompressorns stickkontakt från
12


V-uttaget på bilen.
►

T

a bort satsen.
►

Sätt tillbaka ventillocket.
►


T

a bort och förvara flaskan med
tätningsmedel.
Var försiktig: tätningsmedlet är skadligt
vid förtäring och irriterar ögonen.
Förvara produkten utom räckhåll för barn.
Bäst före-datum för vätskan anges på flaskan.
Kasta inte flaskan i naturen efter användning,
lämna tillbaka den till en PEUGEOT
auktoriserad verkstad eller en godkänd
insamlingspunkt.
Glöm inte att köpa en ny flaska tätningsmedel
hos en PEUGEOT-auktoriserad verkstad eller
en annan kvalificerad verkstad.


► Kör genast cirka 5 kilometer i reducerad
hastighet (mellan 20 och 60 km/h) så att
punkteringen tätas.
►

Stanna och kontrollera reparationen och
däcktrycket med hjälp av satsen.
Om ett däck repareras med denna typ av
sats ska du inte köra fortare än 80
km/h
eller längre än 80
km.
Du måste kontakta en PEUGEOT-
återförsäljare eller en kvalificerad verkstad för
att kontrollera reparationen och byta däcket.
Kontrollera/justera
däcktrycket
Du kan använda kompressorn utan att spruta
in tätningsmedel , för att kontrollera däcktrycket
och vid behov justera det.
►

T
a bort ventillocket på däcket och förvara det
på en ren plats.
►

Rulla ut slangen som förvaras under
kompressorn.
►


Skruva fast slangen på ventilen och dra åt
ordentligt.
►


Kontrollera att strömbrytaren på kompressorn
har ställts i läge ” O

”.
►

Rulla ut elkabeln som förvaras under
kompressorn helt.
►


Anslut kompressorns stickkontakt till
12

V-uttaget på bilen.
►

Slå på tändningen.
►


Sätt igång kompressorn genom att ställa
strömbrytaren i läge ” I

” och justera trycket
i enlighet med bilens däcktrycksdekal.
Tryckminskning: tryck på den svarta knappen
som sitter på kompressorns slang, nära
ventilanslutningen.
Om du inte lyckas nå ett tryck på 2 bar
efter omkring 7 minuter visar detta att
däcket är skadat. Kontakta en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad för hjälp.
►

När trycket uppnåtts, ställ strömbrytaren i
läge ”

O”.

202
Om ett fel uppstår
► Placera hjulet mitt emot reservhjulshållaren.
► För tillbaka hjulet steg för steg till hållaren
med växelvisa rörelser (från vänster till höger)
tills du kan lossa krokens fästen.
► Fäst reservhjulshållaren på kroken och dra
sedan åt bulten med hjälp av hjulbultsnyckelns
handtag tills bulten är åtdragen.
Demontering av hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte hindrar trafiken: på vågrät och stadig
mark där det inte är halt.
Med en manuell växellåda, koppla in
första växeln för att låsa hjulen, använd
parkeringsbromsen, om inte den är inställd
på automatiskt läge, och stäng av tändningen.
Med en automatisk växellåda, lägg först
i P-läget för att låsa hjulen, använd
parkeringsbromsen, om inte den är inställd
på automatiskt läge, och stäng av tändningen.
Kontrollera sedan att parkeringsbromsens
kontrollampa lyser med fast sken på
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen och
befinner sig på en säker plats.
Placera vid behov en kil under det diagonalt
motsatta hjulet.
Kryp aldrig in under en bil som är upplyft med
hjälp av en domkraft; använd en pallbock.
► Ta bort satsen och ställ undan den.
► Sätt tillbaka ventillocket.
Om trycket i ett eller flera däck ändras
måste däcktrycksvarnaren nollställas.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren .

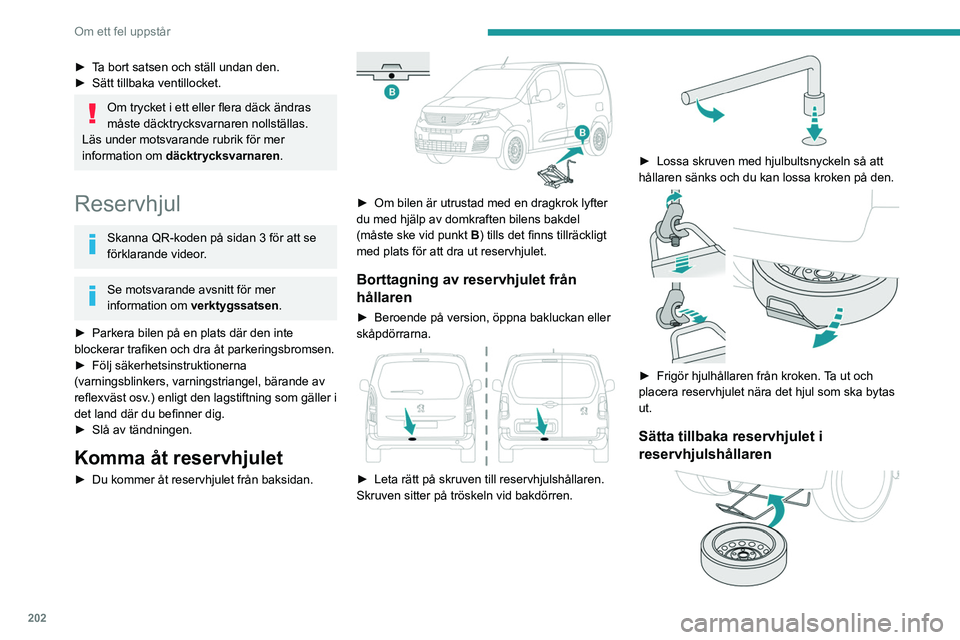

Reservhjul
Skanna QR-koden på sidan 3 för att se
förklarande videor.
Se motsvarande avsnitt för mer
information om verktygssatsen .
►

Parkera bilen på en plats där den inte
blockerar trafiken och dra åt parkeringsbromsen.
►


Följ säkerhetsinstruktionerna
(varningsblinkers, varningstriangel, bärande av
reflexväst osv

.) enligt den lagstiftning som gäller i
det land där du befinner dig.
►

Slå av tändningen.
Komma åt reservhjulet
► Du kommer åt reservhjulet från baksidan.

► Om bilen är utrustad med en dragkrok lyfter
du med hjälp av domkraften bilens bakdel
(måste ske vid punkt
B) tills det finns tillräckligt
med plats för att dra ut reservhjulet.
Borttagning av reservhjulet från
hållaren
► Beroende på version, öppna bakluckan eller
skåpdörrarna.


► Leta rätt på skruven till reservhjulshållaren.
Skruven sitter på tröskeln vid bakdörren.


► Lossa skruven med hjulbultsnyckeln så att
hållaren sänks och du kan lossa kroken på den.


► Frigör hjulhållaren från kroken. Ta ut och
placera reservhjulet nära det hjul som ska bytas
ut.
Sätta tillbaka reservhjulet i
reservhjulshållaren

203
Om ett fel uppstår

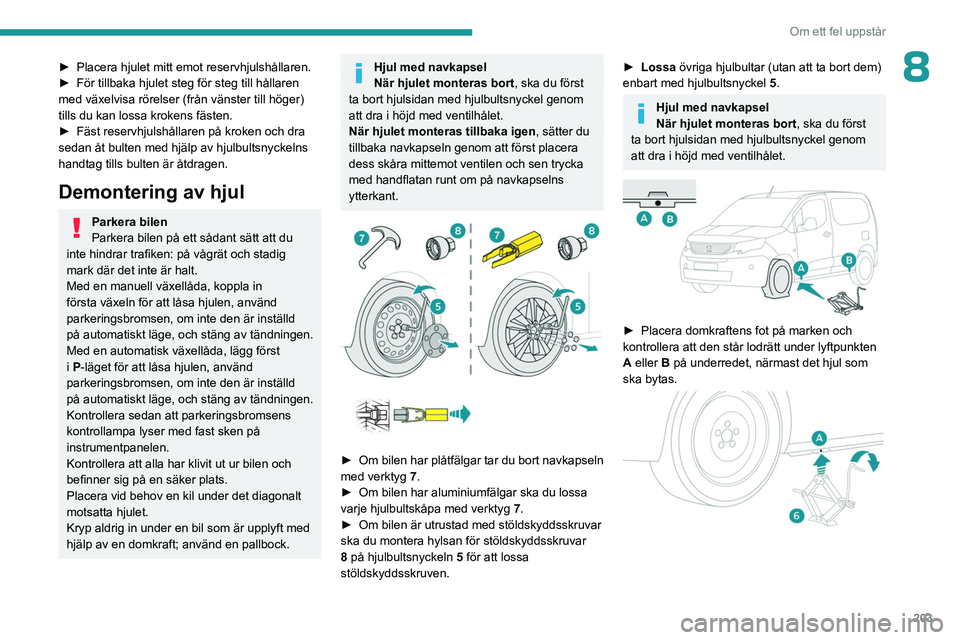

8► Placera hjulet mitt emot reservhjulshållaren.
► För tillbaka hjulet steg för steg till hållaren
med växelvisa rörelser (från vänster till höger)
tills du kan lossa krokens fästen.
►

Fäst reservhjulshållaren på kroken och dra
sedan åt bulten med hjälp av hjulbultsnyckelns
handtag tills bulten är åtdragen.
Demontering av hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte hindrar trafiken: på vågrät och stadig
mark där det inte är halt.
Med en manuell växellåda, koppla in
första växeln för att låsa hjulen, använd
parkeringsbromsen, om inte den är inställd
på automatiskt läge, och stäng av tändningen.
Med en automatisk växellåda, lägg först
i

P-läget för att låsa hjulen, använd
parkeringsbromsen, om inte den är inställd
på automatiskt läge, och stäng av tändningen.
Kontrollera sedan att parkeringsbromsens
kontrollampa lyser med fast sken på
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen och
befinner sig på en säker plats.
Placera vid behov en kil under det diagonalt
motsatta hjulet.
Kryp aldrig in under en bil som är upplyft med
hjälp av en domkraft; använd en pallbock.
Hjul med navkapsel
När hjulet monteras bort, ska du först
ta bort hjulsidan med hjulbultsnyckel genom
att dra i höjd med ventilhålet.
När hjulet monteras tillbaka igen , sätter du
tillbaka navkapseln genom att först placera
dess skåra mittemot ventilen och sen trycka
med handflatan runt om på navkapselns
ytterkant.


► Om bilen har plåtfälgar tar du bort navkapseln
med verktyg 7.
►

Om bilen har aluminiumfälgar ska du lossa
varje hjulbultskåpa med verktyg 7

.
►

Om bilen är utrustad med stöldskyddsskruvar
ska du montera hylsan för stöldskyddsskruvar
8

på hjulbultsnyckeln 5 för att lossa
stöldskyddsskruven.
► Lossa övriga hjulbultar (utan att ta bort dem)
enbart med hjulbultsnyckel 5.
Hjul med navkapsel
När hjulet monteras bort, ska du först
ta bort hjulsidan med hjulbultsnyckel genom
att dra i höjd med ventilhålet.


► Placera domkraftens fot på marken och
kontrollera att den står lodrätt under lyftpunkten
A
eller B på underredet, närmast det hjul som
ska bytas.

204
Om ett fel uppstår

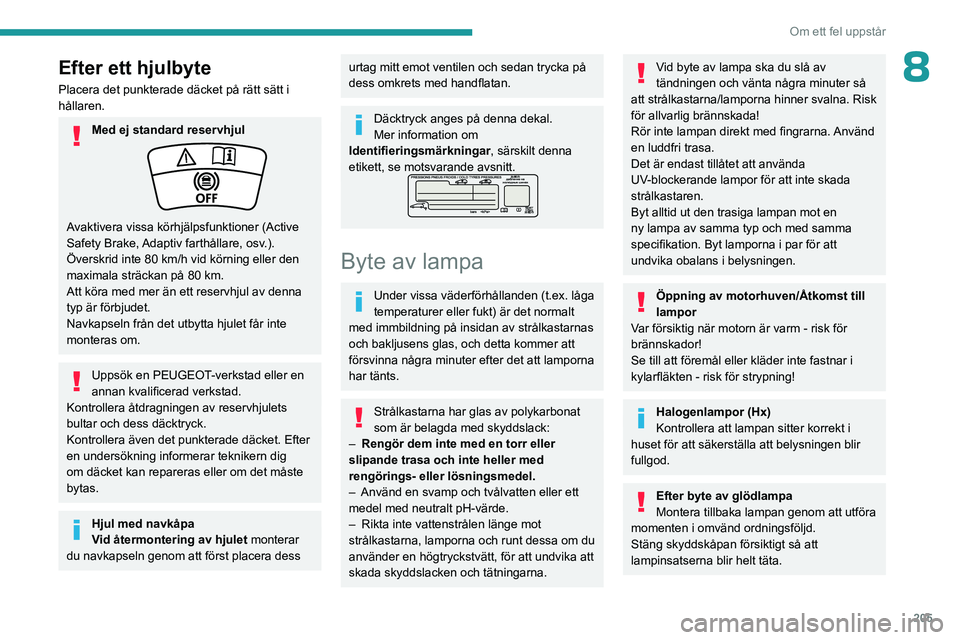

Efter ett hjulbyte
Placera det punkterade däcket på rätt sätt i
hållaren.
Med ej standard reservhjul
Avaktivera vissa körhjälpsfunktioner (Active
Safety Brake, Adaptiv farthållare, osv.).
Överskrid inte 80 km/h vid körning eller den
maximala sträckan på 80 km.
Att köra med mer än ett reservhjul av denna
typ är förbjudet.
Navkapseln från det utbytta hjulet får inte
monteras om.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Hjul med navkåpa
Vid återmontering av hjulet monterar
du navkapseln genom att först placera dess

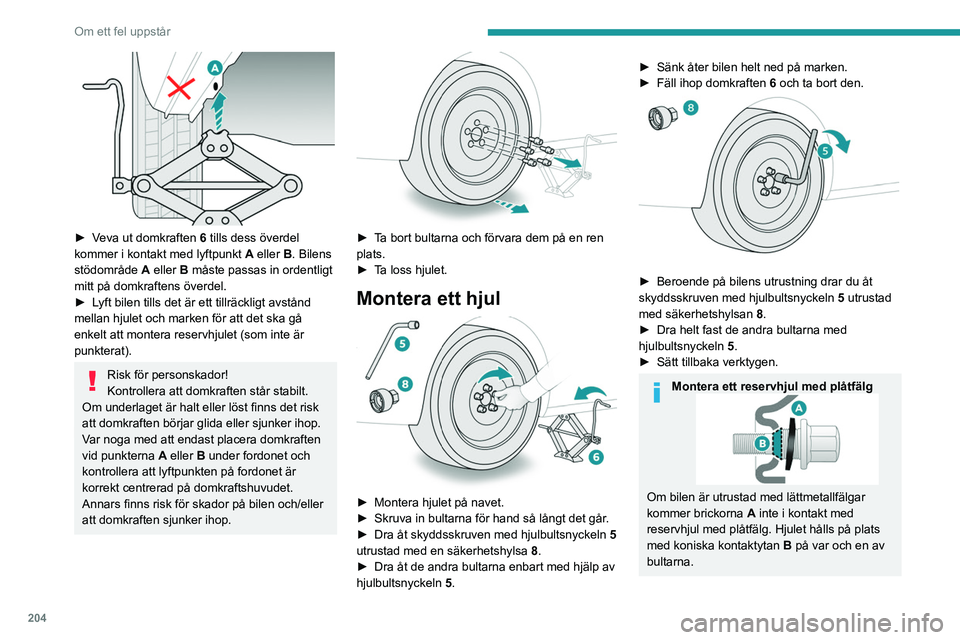

► Veva ut domkraften 6 tills dess överdel
kommer i kontakt med lyftpunkt A eller B. Bilens
stödområde A eller B måste passas in ordentligt
mitt på domkraftens överdel.
►

L
yft bilen tills det är ett tillräckligt avstånd
mellan hjulet och marken för att det ska gå
enkelt att montera reservhjulet (som inte är
punkterat).
Risk för personskador!
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det risk
att domkraften börjar glida eller sjunker ihop.
Var noga med att endast placera domkraften
vid punkterna A eller B under fordonet och
kontrollera att lyftpunkten på fordonet är
korrekt centrerad på domkraftshuvudet.
Annars finns risk för skador på bilen och/eller
att domkraften sjunker ihop.


► Ta bort bultarna och förvara dem på en ren
plats.
►

T
a loss hjulet.
Montera ett hjul

► Montera hjulet på navet.
► Skruva in bultarna för hand så långt det går .
►

Dra åt skyddsskruven med hjulbultsnyckeln

5

utrustad med en säkerhetshylsa

8
.
►

Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln


5
.
► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 6 och ta bort den.


► Beroende på bilens utrustning drar du åt
skyddsskruven med hjulbultsnyckeln 5 utrustad
med säkerhetshylsan

8
.
►

Dra helt fast de andra bultarna med
hjulbultsnyckeln 5

.
►

Sätt tillbaka verktygen.
Montera ett reservhjul med plåtfälg
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg. Hjulet hålls på plats
med koniska kontaktytan B på var och en av
bultarna.

205
Om ett fel uppstår
8Efter ett hjulbyte
Placera det punkterade däcket på rätt sätt i
hållaren.
Med ej standard reservhjul
Avaktivera vissa körhjälpsfunktioner (Active
Safety Brake, Adaptiv farthållare, osv.).
Överskrid inte 80 km/h vid körning eller den
maximala sträckan på 80 km.
Att köra med mer än ett reservhjul av denna
typ är förbjudet.
Navkapseln från det utbytta hjulet får inte
monteras om.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Hjul med navkåpa
Vid återmontering av hjulet monterar
du navkapseln genom att först placera dess
urtag mitt emot ventilen och sedan trycka på
dess omkrets med handflatan.
Däcktryck anges på denna dekal.
Mer information om
Identifieringsmärkningar, särskilt denna
etikett, se motsvarande avsnitt.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–

Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–


Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–


Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm - risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Efter byte av glödlampa
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Stäng skyddskåpan försiktigt så att
lampinsatserna blir helt täta.

206
Om ett fel uppstår
Sidoblinkers
Type A, WY5W-5W (gul)

– Tryck sidoblinkersljuset bakåt och frigör det.
– Vid återmonteringen ska sidoblinkersljuset
stickas in framåt och för det sedan bakåt.
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.

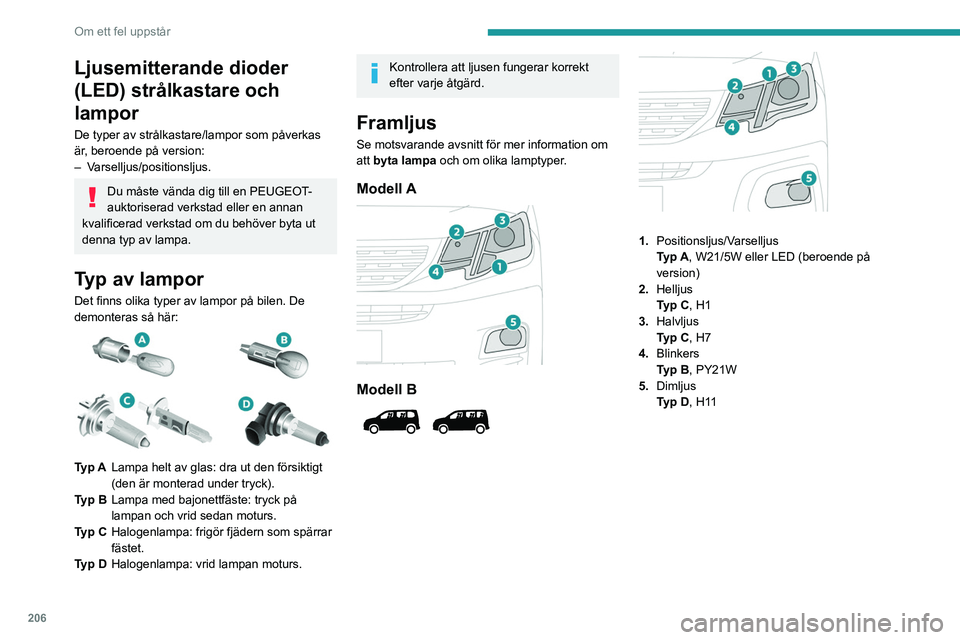

Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
–
Varselljus/positionsljus.
Du måste vända dig till en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad om du behöver byta ut
denna typ av lampa.
Typ av lampor
Det finns olika typer av lampor på bilen. De
demonteras så här:


Typ A Lampa helt av glas: dra ut den försiktigt
(den är monterad under tryck).
Typ B Lampa med bajonettfäste: tryck på
lampan och vrid sedan moturs.
Typ C Halogenlampa: frigör fjädern som spärrar
fästet.
Typ D Halogenlampa: vrid lampan moturs.
Kontrollera att ljusen fungerar korrekt
efter varje åtgärd.
Framljus
Se motsvarande avsnitt för mer information om
att byta lampa och om olika lamptyper.
Modell A

Modell B



1. Positionsljus/Varselljus
Typ
A, W21/5W eller LED (beroende på
version)
2. Helljus
Typ C, H1
3. Halvljus
Typ C, H7
4. Blinkers
Typ B, PY21W
5. Dimljus
Typ D, H11

207
Om ett fel uppstår

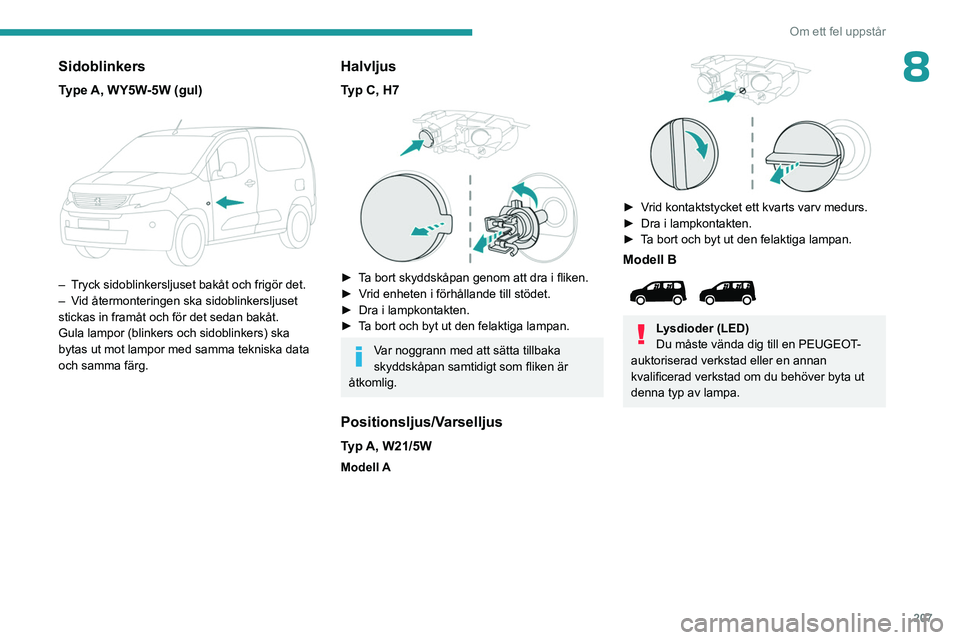

8Sidoblinkers
Type A, WY5W-5W (gul)

– Tryck sidoblinkersljuset bakåt och frigör det.
– V id återmonteringen ska sidoblinkersljuset
stickas in framåt och för det sedan bakåt.
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Halvljus
Typ C, H7

► Ta bort skyddskåpan genom att dra i fliken.
► V rid enheten i förhållande till stödet.
►

Dra i lampkontakten.
►


T
a bort och byt ut den felaktiga lampan.
Var noggrann med att sätta tillbaka
skyddskåpan samtidigt som fliken är
åtkomlig.
Positionsljus/Varselljus
Typ A, W21/5W
Modell A

► Vrid kontaktstycket ett kvarts varv medurs.
► Dra i lampkontakten.
►

T
a bort och byt ut den felaktiga lampan.
Modell B

Lysdioder (LED)
Du måste vända dig till en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad om du behöver byta ut
denna typ av lampa.

208
Om ett fel uppstår
Med sidhängda dörrar/baklucka
1.Bromsljus/positionsljus.
Typ B, P21/5W
2. Körriktningsvisare (blinkers).
Typ B, PY21W (gul)
3. Backljus.
Typ B, P21W
4. Dimljus.
Typ B, P21W


► Koppla från insidan bort elkontakten på
lampornas baksida.

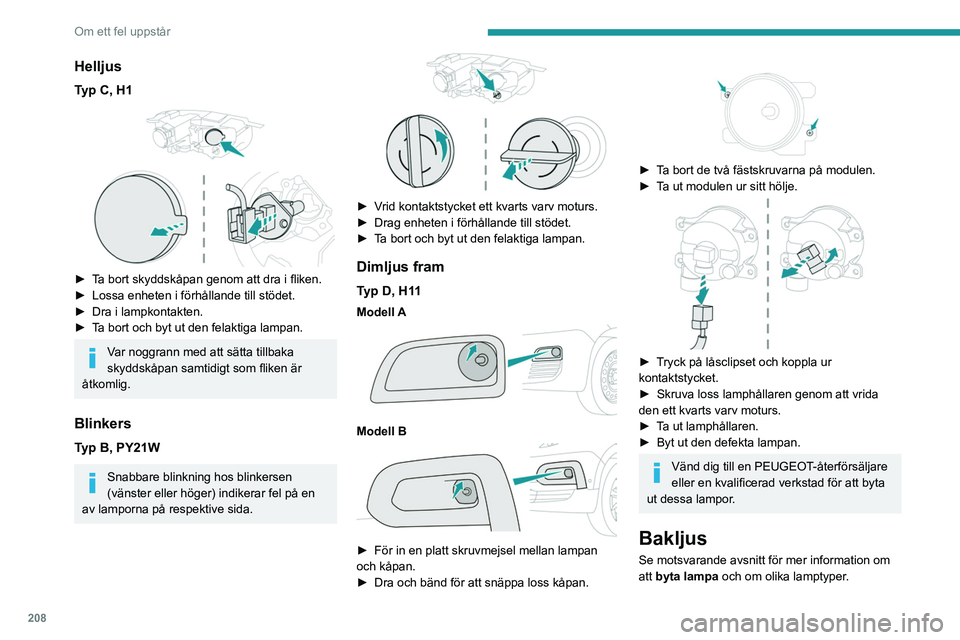

Helljus
Typ C, H1

► Ta bort skyddskåpan genom att dra i fliken.
► Lossa enheten i förhållande till stödet.
►

Dra i lampkontakten.
►


T
a bort och byt ut den felaktiga lampan.
Var noggrann med att sätta tillbaka
skyddskåpan samtidigt som fliken är
åtkomlig.
Blinkers
Typ B, PY21W
Snabbare blinkning hos blinkersen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.


► Vrid kontaktstycket ett kvarts varv moturs.
► Drag enheten i förhållande till stödet.
►

T
a bort och byt ut den felaktiga lampan.
Dimljus fram
Typ D, H11
Modell A

Modell B

► För in en platt skruvmejsel mellan lampan
och kåpan.
►

Dra och bänd för att snäppa loss kåpan.


► Ta bort de två fästskruvarna på modulen.
► T a ut modulen ur sitt hölje.


► Tryck på låsclipset och koppla ur
kontaktstycket.
►

Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
►


T
a ut lamphållaren.
►

Byt ut den defekta lampan.
Vänd dig till en PEUGEOT-återförsäljare
eller en kvalificerad verkstad för att byta
ut dessa lampor.
Bakljus
Se motsvarande avsnitt för mer information om
att byta lampa och om olika lamptyper.
