PEUGEOT PARTNER 2022 Betriebsanleitungen (in German)

BEDIENUNGSANLEITUNG
RIF
P

Zugang zur Bedienungsanleitung
ONLINE
Bedienungsanleitung einsehen oder herunterladen unter
folgender Adresse:
http://public.servicebox.peugeot.com/APddb/Für einen direkten Zugang scannen Sie
diesen QR-Code.
Dieses Symbol verweist auf die
aktuellsten Informationen.
Wählen Sie:
–
die Sprache,
–


das Fahrzeug und die Karosserieform,
00B10003

004700480051 0003
0024005800C00044004A0048005D0048004C00570055004400580050
0003 004700480055 0003 002500480047004C0048005100580051004A005600440051004F0048004C005700580051004A000F 0003 004700480055 0003 004700480050
000300270044005700580050

0003 004700480055 0003 0028005500560057005D0058004F00440056005600580051004A 0003 002C004B005500480056 0003 00290044004B0055005D00480058004A0056 0003 004800510057005600530055004C0046004B00570011
MOBILE ANWENDUNGEN
002C0051005600570044004F004F004C0048005500480051
0003
0036004C0048
0003
0047004C0048
0003
00240051005A00480051004700580051004A

0003
Scan

000B002C0051004B0044004F0057
0003
00521089004C00510048
0003
00590048005500490081004A004500440055000C0011
002400580046004B
0003
004C0051
0003
004700480055
0003
00240051005A00480051004700580051004A

0003
MYPEUGEOT APP
0003
00590048005500490081004A004500440055

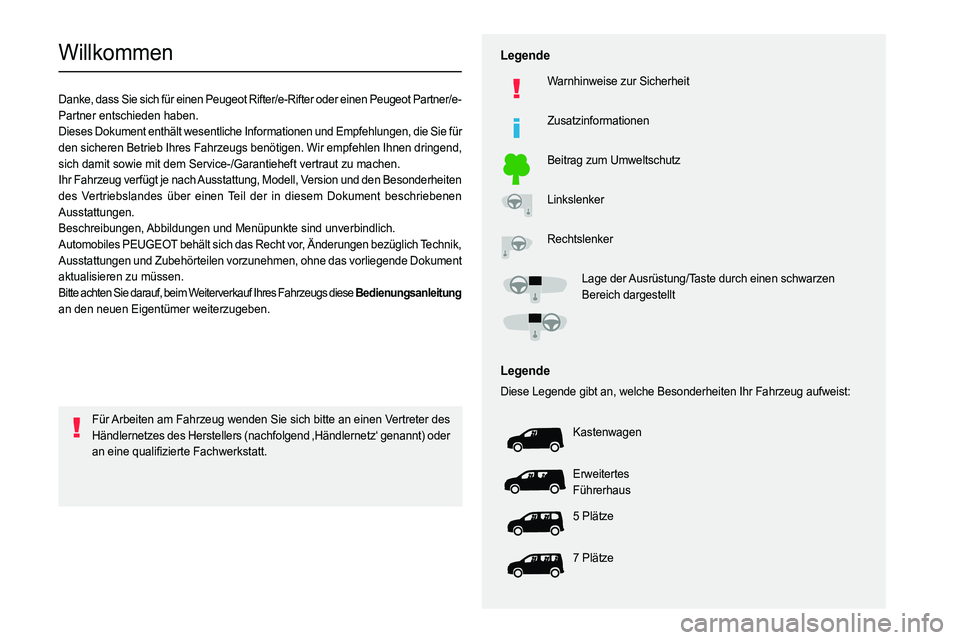

Willkommen
Danke, dass Sie sich für einen Peugeot Rifter/e-Rifter oder einen Peugeot Partner/e-
Partner entschieden haben.
Dieses Dokument enthält wesentliche Informationen und Empfehlungen, die Sie für
den sicheren Betrieb Ihres Fahrzeugs benötigen. Wir empfehlen Ihnen dringend,
sich damit sowie mit dem Service-/Garantieheft vertraut zu machen.
Ihr Fahrzeug verfügt je nach Ausstattung, Modell, Version und den Besonderheiten
des Vertriebslandes über einen Teil der in diesem Dokument beschriebenen
Ausstattungen.
Beschreibungen, Abbildungen und Menüpunkte sind unverbindlich.
Automobiles PEUGEOT behält sich das Recht vor, Änderungen bezüglich Technik,
Ausstattungen und Zubehörteilen vorzunehmen, ohne das vorliegende Dokument
aktualisieren zu müssen.
Bitte achten Sie darauf, beim Weiterverkauf Ihres Fahrzeugs diese Bedienungsanleitung
an den neuen Eigentümer weiterzugeben.
Legende
Warnhinweise zur Sicherheit
Zusatzinformationen
Beitrag zum Umweltschutz
Linkslenker
Rechtslenker
Lage der Ausrüstung/Taste durch einen schwarzen
Bereich dargestellt
Legende
Diese Legende gibt an, welche Besonderheiten Ihr Fahrzeug aufweist:
Kastenwagen
Erweitertes
Führerhaus
5 Plätze
7
Plätze
Für Arbeiten am Fahrzeug wenden Sie sich bitte an einen Vertreter des
Händlernetzes des Herstellers (nachfolgend ‚Händlernetz‘ genannt) oder
004400510003

2

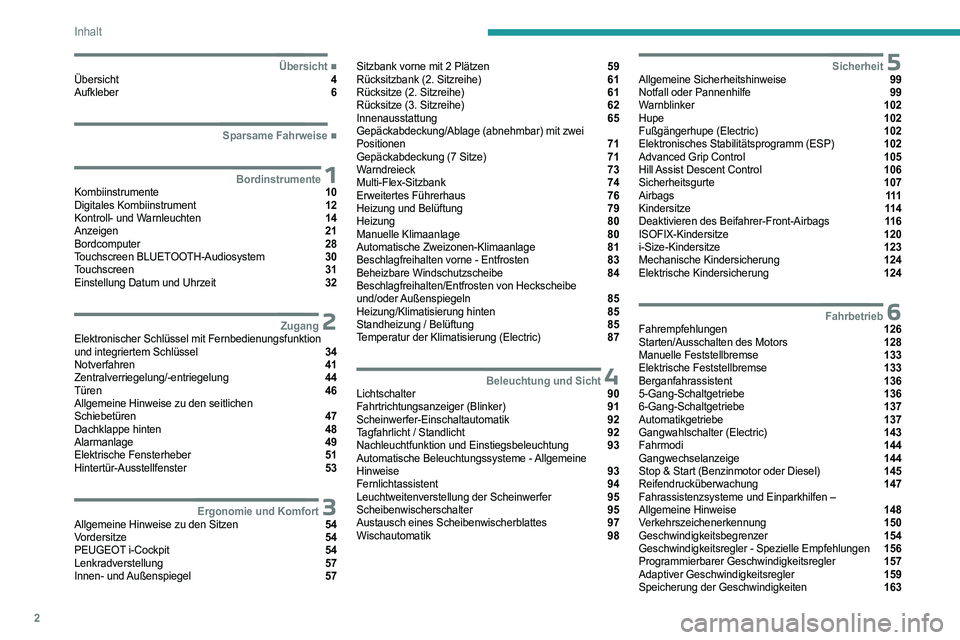

Inhalt
 ■
ÜbersichtÜbersicht 4
Aufkleber 6
 ■
Sparsame Fahrweise
 1BordinstrumenteKombiinstrumente 10
Digitales Kombiinstrument 12
Kontroll- und Warnleuchten 14
Anzeigen 21
Bordcomputer 28
Touchscreen BLUETOOTH-Audiosystem 30
Touchscreen 31
Einstellung Datum und Uhrzeit 32
 2ZugangElektronischer Schlüssel mit Fernbedienungsfunktion
und integriertem Schlüssel 34
Notverfahren 41
Zentralverriegelung/-entriegelung 44
Türen 46
Allgemeine Hinweise zu den seitlichen
Schiebetüren
47
Dachklappe hinten 48
Alarmanlage 49
Elektrische Fensterheber 51
Hintertür-Ausstellfenster 53
 3Ergonomie und KomfortAllgemeine Hinweise zu den Sitzen 54
Vordersitze 54
PEUGEOT
i-Cockpit 54
Lenkradverstellung 57
Innen- und Außenspiegel 57
Sitzbank vorne mit 2 Plätzen 59
Rücksitzbank (2. Sitzreihe) 61
Rücksitze (2. Sitzreihe) 61
Rücksitze (3. Sitzreihe) 62
Innenausstattung 65
Gepäckabdeckung/Ablage (abnehmbar) mit zwei
Positionen
71
Gepäckabdeckung (7 Sitze) 71
Warndreieck 73
Multi-Flex-Sitzbank 74
Erweitertes Führerhaus 76
Heizung und Belüftung 79
Heizung 80
Manuelle Klimaanlage 80
Automatische Zweizonen-Klimaanlage 81
Beschlagfreihalten vorne - Entfrosten 83
Beheizbare Windschutzscheibe 84
Beschlagfreihalten/Entfrosten von Heckscheibe
und/oder Außenspiegeln
85
Heizung/Klimatisierung hinten 85
Standheizung / Belüftung 85
Temperatur der Klimatisierung (Electric) 87
 4Beleuchtung und SichtLichtschalter 90
Fahrtrichtungsanzeiger (Blinker) 91
Scheinwerfer-Einschaltautomatik 92
Tagfahrlicht / Standlicht 92
Nachleuchtfunktion und Einstiegsbeleuchtung 93
Automatische Beleuchtungssysteme - Allgemeine
Hinweise
93
Fernlichtassistent 94
Leuchtweitenverstellung der Scheinwerfer 95
Scheibenwischerschalter 95
Austausch eines Scheibenwischerblattes 97
Wischautomatik 98
 5SicherheitAllgemeine Sicherheitshinweise 99
Notfall oder Pannenhilfe 99
Warnblinker 102
Hupe 102
Fußgängerhupe (Electric) 102
Elektronisches Stabilitätsprogramm (ESP) 102
Advanced Grip Control 105
Hill Assist Descent Control 106
Sicherheitsgurte 107
Airbags 111
Kindersitze 11 4
Deaktivieren des Beifahrer-Front-Airbags 11 6
ISOFIX-Kindersitze 120
i-Size-Kindersitze 123
Mechanische Kindersicherung 124
Elektrische Kindersicherung 124
 6FahrbetriebFahrempfehlungen 126
Starten/Ausschalten des Motors 128
Manuelle Feststellbremse 133
Elektrische Feststellbremse 133
Berganfahrassistent 136
5-Gang-Schaltgetriebe 136
6-Gang-Schaltgetriebe 137
Automatikgetriebe 137
Gangwahlschalter

(Electric) 143
Fahrmodi 144
Gangwechselanzeige 144
Stop & Start (Benzinmotor oder Diesel) 145
Reifendrucküberwachung 147
Fahrassistenzsysteme und Einparkhilfen –
Allgemeine Hinweise
148
Verkehrszeichenerkennung 150
Geschwindigkeitsbegrenzer 154
Geschwindigkeitsregler - Spezielle Empfehlungen 156
Programmierbarer Geschwindigkeitsregler 157
Adaptiver Geschwindigkeitsregler 159
Speicherung der Geschwindigkeiten 163

3

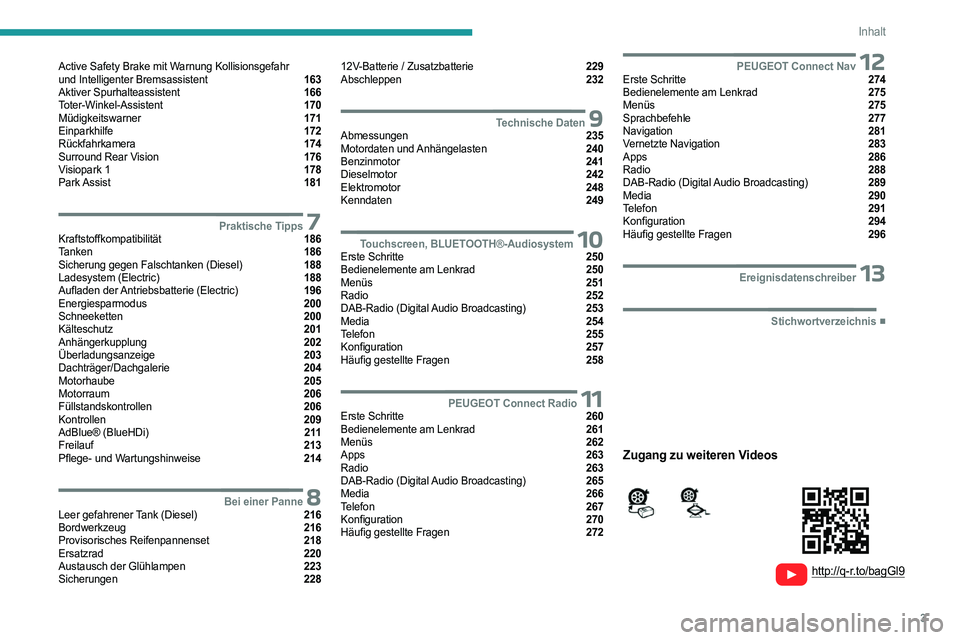

Inhalt






Active Safety Brake mit Warnung Kollisionsgefahr
und Intelligenter Bremsassistent 163
Aktiver Spurhalteassistent 166
Toter-Winkel-Assistent 170
Müdigkeitswarner 171
Einparkhilfe 172
Rückfahrkamera 174
Surround Rear Vision 176
Visiopark 1 178
Park Assist 181
 7Praktische TippsKraftstoffkompatibilität 186
Tanken 186
Sicherung gegen Falschtanken (Diesel) 188
Ladesystem (Electric) 188
Aufladen der Antriebsbatterie (Electric) 196
Energiesparmodus 200
Schneeketten 200
Kälteschutz 201
Anhängerkupplung 202
Überladungsanzeige 203
Dachträger/Dachgalerie 204
Motorhaube 205
Motorraum 206
Füllstandskontrollen 206
Kontrollen 209
AdBlue® (BlueHDi) 2 11
Freilauf 213
Pflege- und Wartungshinweise 214
 8Bei einer PanneLeer gefahrener Tank (Diesel) 216
Bordwerkzeug 216
Provisorisches Reifenpannenset 218
Ersatzrad 220
Austausch der Glühlampen 223
Sicherungen 228
12V-Batterie / Zusatzbatterie 229
Abschleppen 232
 9Technische DatenAbmessungen 235
Motordaten und Anhängelasten 240
Benzinmotor 241
Dieselmotor 242
Elektromotor 248
Kenndaten 249
 10Touchscreen, BLUETOOTH®-AudiosystemErste Schritte 250
Bedienelemente am Lenkrad 250
Menüs 251
Radio 252
DAB-Radio (Digital Audio Broadcasting) 253
Media 254
Telefon 255
Konfiguration 257
Häufig gestellte Fragen 258
  11PEUGEOT Connect RadioErste Schritte 260
Bedienelemente am Lenkrad 261
Menüs 262
Apps 263
Radio 263
DAB-Radio (Digital Audio Broadcasting) 265
Media 266
Telefon 267
Konfiguration 270
Häufig gestellte Fragen 272
 12PEUGEOT Connect NavErste Schritte 274
Bedienelemente am Lenkrad 275
Menüs 275
Sprachbefehle 277
Navigation 281
Vernetzte Navigation 283
Apps 286
Radio 288
DAB-Radio (Digital Audio Broadcasting) 289
Media 290
Telefon 291
Konfiguration 294
Häufig gestellte Fragen 296
 13Ereignisdatenschreiber
 ■
Stichwortverzeichnis
http://q-r.to/bagGl9
Zugang zu weiteren Videos

4

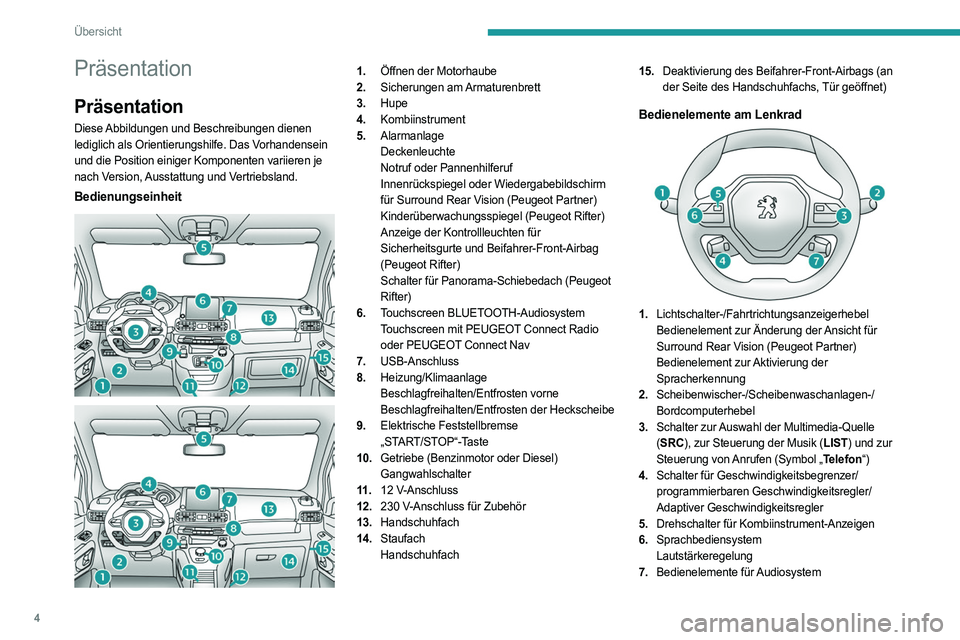

Übersicht
Präsentation
Präsentation
Diese Abbildungen und Beschreibungen dienen
lediglich als Orientierungshilfe. Das Vorhandensein
und die Position einiger Komponenten variieren je
nach Version, Ausstattung und Vertriebsland.
Bedienungseinheit



1. Öffnen der Motorhaube
2. Sicherungen am Armaturenbrett
3. Hupe
4. Kombiinstrument
5. Alarmanlage
Deckenleuchte
Notruf oder Pannenhilferuf
Innenrückspiegel oder Wiedergabebildschirm
für Surround Rear Vision (Peugeot Partner)
Kinderüberwachungsspiegel (Peugeot Rifter)
Anzeige der Kontrollleuchten für
Sicherheitsgurte und Beifahrer-Front-Airbag
(Peugeot Rifter)
Schalter für Panorama-Schiebedach (Peugeot
Rifter)
6. Touchscreen BLUETOOTH-Audiosystem
Touchscreen mit PEUGEOT Connect Radio
oder PEUGEOT Connect Nav
7. USB-Anschluss
8. Heizung/Klimaanlage
Beschlagfreihalten/Entfrosten vorne
Beschlagfreihalten/Entfrosten der Heckscheibe
9. Elektrische Feststellbremse
„START/STOP“-Taste
10. Getriebe (Benzinmotor oder Diesel)
Gangwahlschalter
11 . 12
V-Anschluss
12. 230
V-Anschluss für Zubehör
13. Handschuhfach
14. Staufach
Handschuhfach 15.
Deaktivierung des Beifahrer-Front-Airbags (an
der Seite des Handschuhfachs, Tür geöffnet)
Bedienelemente am Lenkrad
1.Lichtschalter-/Fahrtrichtungsanzeigerhebel
Bedienelement zur Änderung der Ansicht für
Surround Rear Vision (Peugeot Partner)
Bedienelement zur Aktivierung der
Spracherkennung
2. Scheibenwischer-/Scheibenwaschanlagen-/
Bordcomputerhebel
3. Schalter zur Auswahl der Multimedia-Quelle
(SRC), zur Steuerung der Musik (LIST) und zur
Steuerung von Anrufen (Symbol „Telefon“)
4. Schalter für Geschwindigkeitsbegrenzer/
programmierbaren Geschwindigkeitsregler/
Adaptiver Geschwindigkeitsregler
5. Drehschalter für Kombiinstrument-Anzeigen
6. Sprachbediensystem
Lautstärkeregelung
7. Bedienelemente für Audiosystem

5
Übersicht

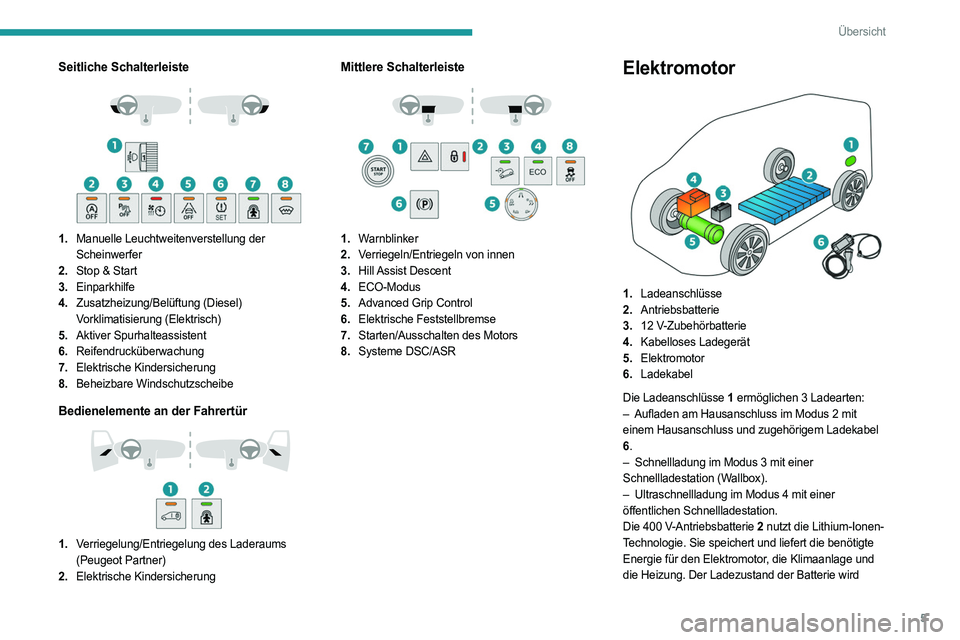

Seitliche Schalterleiste

1.Manuelle Leuchtweitenverstellung der
Scheinwerfer
2. Stop & Start
3. Einparkhilfe
4. Zusatzheizung/Belüftung (Diesel)
Vorklimatisierung (Elektrisch)
5. Aktiver Spurhalteassistent
6. Reifendrucküberwachung
7. Elektrische Kindersicherung
8. Beheizbare Windschutzscheibe
Bedienelemente an der Fahrertür

1.Verriegelung/Entriegelung des Laderaums
(Peugeot Partner)
2. Elektrische Kindersicherung
Mittlere Schalterleiste

1.Warnblinker
2. Verriegeln/Entriegeln von innen
3. Hill Assist Descent
4. ECO-Modus
5. Advanced Grip Control
6. Elektrische Feststellbremse
7. Starten/Ausschalten des Motors
8. Systeme DSC/ASR
Elektromotor

1.Ladeanschlüsse
2. Antriebsbatterie
3. 12
V-Zubehörbatterie
4. Kabelloses Ladegerät
5. Elektromotor
6. Ladekabel
Die Ladeanschlüsse 1 ermöglichen 3 Ladearten:
–

Aufladen am Hausanschluss im Modus 2 mit

einem Hausanschluss und zugehörigem Ladekabel
6 .
–

Schnellladung im Modus 3 mit einer

Schnellladestation (Wallbox).
–

Ultraschnellladung im Modus 4 mit einer

öffentlichen Schnellladestation.
Die 400
V-Antriebsbatterie 2 nutzt die Lithium-Ionen-
Technologie. Sie speichert und liefert die benötigte
Energie für den Elektromotor, die Klimaanlage und
die Heizung. Der Ladezustand der Batterie wird

6

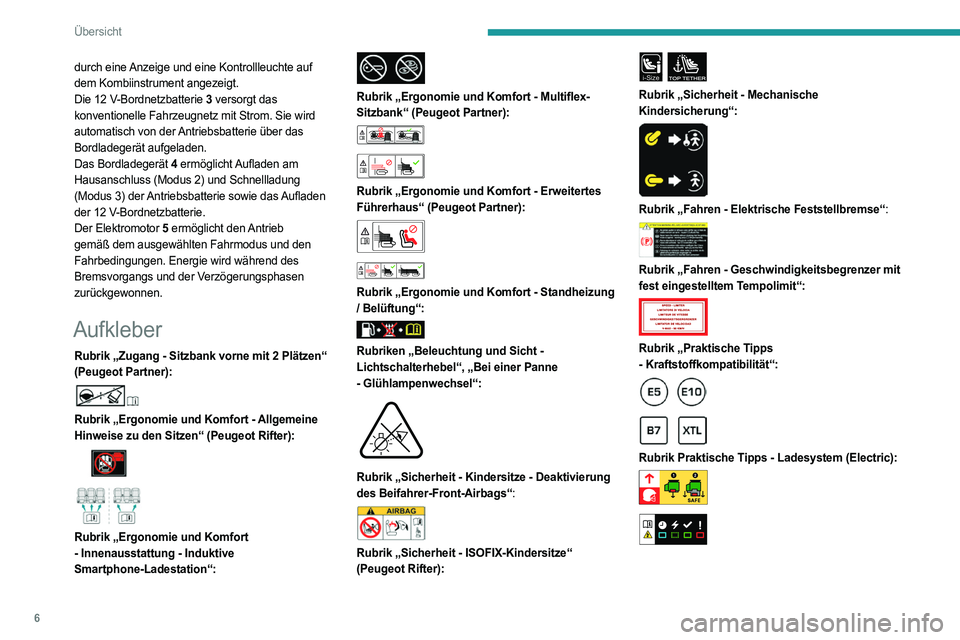

Übersicht
durch eine Anzeige und eine Kontrollleuchte auf
dem Kombiinstrument angezeigt.
Die 12 V-Bordnetzbatterie 3 versorgt das
konventionelle Fahrzeugnetz mit Strom. Sie wird
automatisch von der Antriebsbatterie über das
Bordladegerät aufgeladen.
Das Bordladegerät 4 ermöglicht Aufladen am
Hausanschluss (Modus 2) und Schnellladung
(Modus 3) der Antriebsbatterie sowie das Aufladen
der 12
V-Bordnetzbatterie.
Der Elektromotor 5 ermöglicht den Antrieb
gemäß dem ausgewählten Fahrmodus und den
Fahrbedingungen. Energie wird während des
Bremsvorgangs und der Verzögerungsphasen
zurückgewonnen.
Aufkleber
Rubrik „Zugang - Sitzbank vorne mit 2 Plätzen“
(Peugeot Partner):


Rubrik „Ergonomie und Komfort - Allgemeine
Hinweise zu den Sitzen“ (Peugeot Rifter):




Rubrik „Ergonomie und Komfort
- Innenausstattung - Induktive
Smartphone-Ladestation“:


Rubrik „Ergonomie und Komfort - Multiflex-
Sitzbank“ (Peugeot Partner):




Rubrik „Ergonomie und Komfort - Erweitertes
Führerhaus“ (Peugeot Partner):




Rubrik „Ergonomie und Komfort - Standheizung
/ Belüftung“:


Rubriken „Beleuchtung und Sicht -
Lichtschalterhebel“, „Bei einer Panne
- Glühlampenwechsel“:


Rubrik „Sicherheit - Kindersitze - Deaktivierung
des Beifahrer-Front-Airbags“:


Rubrik „Sicherheit - ISOFIX-Kindersitze“
(Peugeot Rifter):

i-SizeTOP TETHER
Rubrik „Sicherheit - Mechanische
Kindersicherung“:


Rubrik „Fahren - Elektrische Feststellbremse“:

Rubrik „Fahren - Geschwindigkeitsbegrenzer mit
fest eingestelltem Tempolimit“:


Rubrik „Praktische Tipps
- Kraftstoffkompatibilität“:




Rubrik Praktische Tipps - Ladesystem (Electric):

7
Übersicht

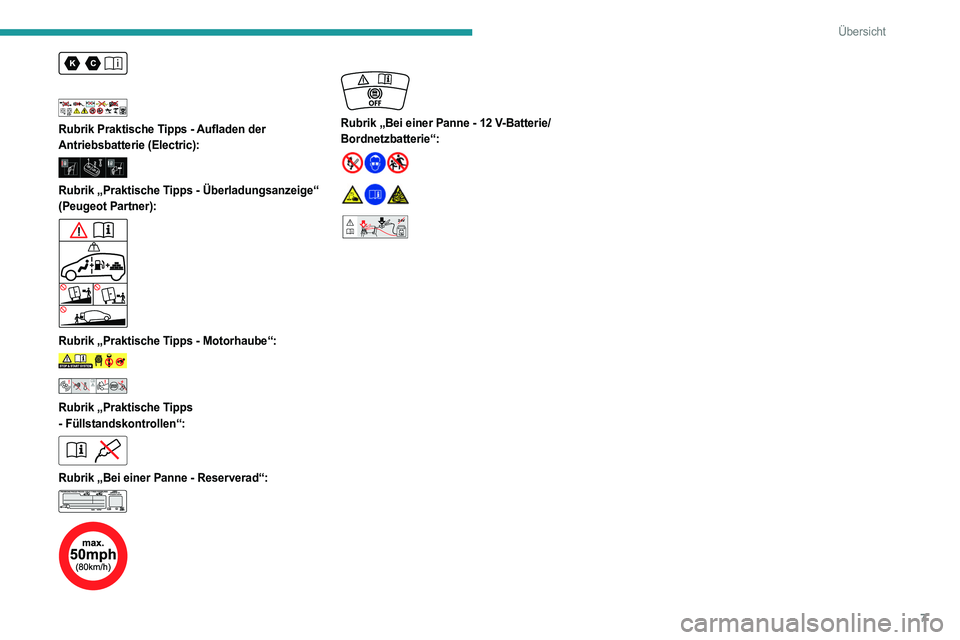

Rubrik Praktische Tipps - Aufladen der
Antriebsbatterie (Electric):


Rubrik „Praktische Tipps - Überladungsanzeige“
(Peugeot Partner):


Rubrik „Praktische Tipps - Motorhaube“:


Rubrik „Praktische Tipps
- Füllstandskontrollen“:


Rubrik „Bei einer Panne - Reserverad“:




Rubrik „Bei einer Panne - 12 V-Batterie/
Bordnetzbatterie“:




24V12V

8
Sparsame Fahrweise
Sparsame Fahrweise
Die sparsame Fahrweise beinhaltet eine Reihe von
Anwendungen für jeden Tag, die es dem Autofahrer
ermöglichen, den Energieverbrauch (Kraftstoff und/
oder Strom) und die CO
2-Emissionen zu reduzieren.
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Bei einem Schaltgetriebe fahren Sie vorsichtig los
und legen Sie unverzüglich den höheren Gang ein.
Schalten Sie in der Beschleunigungsphase zügig.
Bevorzugen Sie bei einem Automatikgetriebe den
Automatikmodus. Treten Sie das Gaspedal nicht
abrupt oder sehr kräftig.
Die Gangwechselanzeige fordert Sie dazu auf, den
am besten geeigneten Gang einzulegen. Wenn
diese Aufforderung auf dem Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Beim Automatikgetriebe erscheint diese Anzeige nur
im manuellen Modus.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt
die Motorbremse anstatt das Bremspedal,
treten Sie stufenweise auf das Gaspedal.
Diese Verhaltensweisen tragen dazu bei, den
Energieverbrauch und den CO
2-Ausstoß zu
reduzieren und die Geräuschkulisse des Verkehrs
zu vermindern.
Bevorzugen Sie den „Eco“-Fahrmodus.
Bevorzugen Sie bei einem EAT8-Getriebe und mit
dem Wählhebel im Modus D den „Freilaufmodus“, indem Sie Ihren Fuß langsam ganz vom Gaspedal
nehmen, um so Kraftstoff zu sparen.
Wählen Sie bei fließendem Verkehr den
Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung der
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren
überhitzt ist, lüften Sie ihn durch Herunterlassen
der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden.
Schließen Sie bei einer Geschwindigkeit ab 50
km/h
die Fenster und lassen Sie die Lüftungsschieber
offen.
Denken Sie daran, Ausstattungen zu
verwenden, die es ermöglichen, die Temperatur
im Fahrzeuginnenraum zu begrenzen (z.
B.
Schiebedachjalousie, Verdunklungsrollos).
Wenn sie nicht automatisch gesteuert ist, schalten
Sie die Klimaanlage ab, sobald die gewünschte
Temperatur erreicht ist.
Schalten Sie das Entfrosten und das
Beschlagfreihalten ab, wenn diese nicht automatisch
gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Passen Sie die Verwendung der Scheinwerfer und/
oder Nebelleuchten an die Sichtverhältnisse an,
gemäß der in Ihrem Land geltenden Gesetzgebung.
Vermeiden Sie, besonders im Winter, den
Motor laufen zu lassen, bevor Sie den 1. Gang
einlegen.(außer bei sehr strengen winterlichen
Wetterbedingungen: Temperaturen unter -23
°C). Ihr
Fahrzeug heizt während der Fahrt schneller. Wenn Sie als Beifahrer vermeiden, Ihre
Multimediageräte ( z.
B. Film, Musik, Videospiele)
anzuschließen, tragen Sie dazu bei, den Verbrauch
von Energie einzuschränken.
Trennen Sie vor dem Verlassen des Fahrzeugs die
Verbindung aller tragbaren Geräte.Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug.
Platzieren Sie die schwersten Gepäckstücke im
Kofferraum möglichst dicht an der Rücksitzbank.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (z.
B. Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger). Verwenden Sie am
besten einen Dachkoffer.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie
die Winterreifen und montieren Sie erneut die
Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand
den Luftdruck Ihrer Reifen. Beziehen Sie sich
auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
–

vor einer langen Fahrt.
–


bei jedem Saisonwechsel.
–


nach längerem Stillstand.
