PEUGEOT PARTNER 2022 Instructieboekje (in Dutch)

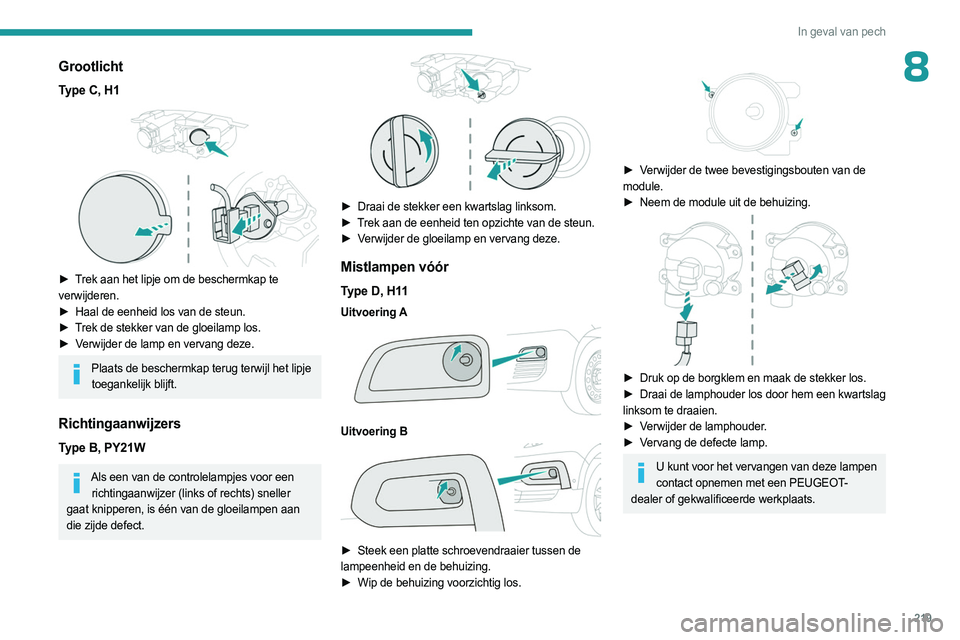

219
In geval van pech
8Grootlicht
Type C, H1

► Trek aan het lipje om de beschermkap te
verwijderen.
►
Haal de eenheid los van de steun.
►


T
rek de stekker van de gloeilamp los.
►

V
erwijder de lamp en vervang deze.
Plaats de beschermkap terug terwijl het lipje toegankelijk blijft.
Richtingaanwijzers
Type B, PY21W
Als een van de controlelampjes voor een richtingaanwijzer (links of rechts) sneller
gaat knipperen, is één van de gloeilampen aan
die zijde defect.


► Draai de stekker een kwartslag linksom.
► T rek aan de eenheid ten opzichte van de steun.
►

V
erwijder de gloeilamp en vervang deze.
Mistlampen vóór
Type D, H11
Uitvoering A

Uitvoering B

► Steek een platte schroevendraaier tussen de
lampeenheid en de behuizing.
►

Wip de behuizing voorzichtig los.


► Verwijder de twee bevestigingsbouten van de
module.
►
Neem de module uit de behuizing.

► Druk op de borgklem en maak de stekker los.
► Draai de lamphouder los door hem een kwartslag
linksom te draaien.
►

V
erwijder de lamphouder.
►

V
ervang de defecte lamp.
U kunt voor het vervangen van deze lampen contact opnemen met een PEUGEOT-
dealer of gekwalificeerde werkplaats.

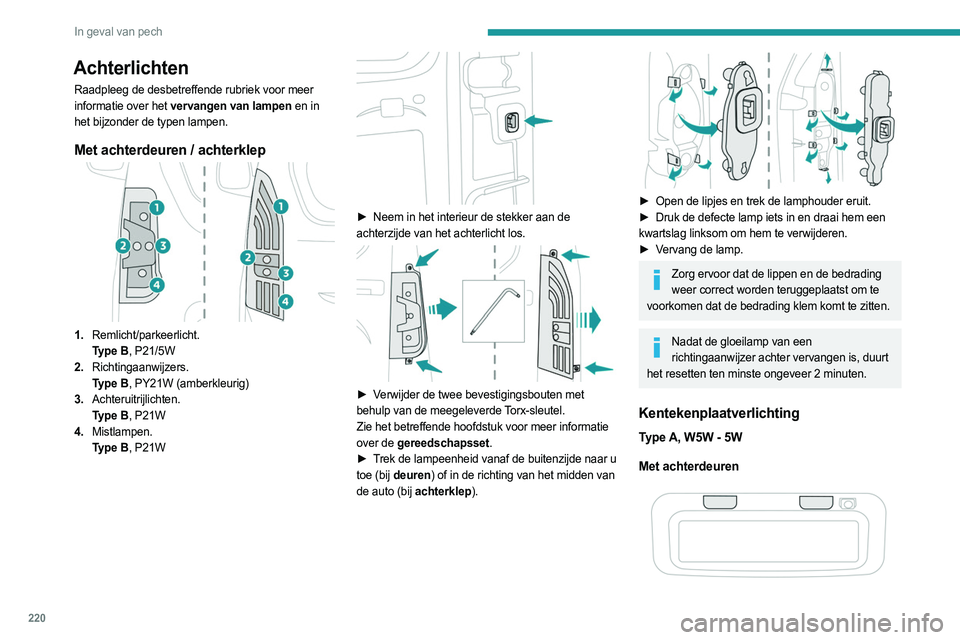

220
In geval van pech
Achterlichten
Raadpleeg de desbetreffende rubriek voor meer
informatie over het vervangen van lampen en in
het bijzonder de typen lampen.
Met achterdeuren / achterklep
1.Remlicht/parkeerlicht.
Type
B, P21/5W
2. Richtingaanwijzers.
Type
B, PY21W (amberkleurig)
3. Achteruitrijlichten.
Type
B, P21W
4. Mistlampen.
Type
B, P21W


► Neem in het interieur de stekker aan de
achterzijde van het achterlicht los.


► Verwijder de twee bevestigingsbouten met
behulp van de meegeleverde Torx-sleutel.
Zie het betreffende hoofdstuk voor meer informatie
over de gereedschapsset.
►

T
rek de lampeenheid vanaf de buitenzijde naar u
toe (bij deuren) of in de richting van het midden van
de auto (bij achterklep).


► Open de lipjes en trek de lamphouder eruit.
► Druk de defecte lamp iets in en draai hem een
kwartslag linksom om hem te verwijderen.
►

V
ervang de lamp.
Zorg ervoor dat de lippen en de bedrading weer correct worden teruggeplaatst om te
voorkomen dat de bedrading klem komt te zitten.
Nadat de gloeilamp van een richtingaanwijzer achter vervangen is, duurt
het resetten ten minste ongeveer 2 minuten.
Kentekenplaatverlichting
Type A, W5W - 5W
Met achterdeuren

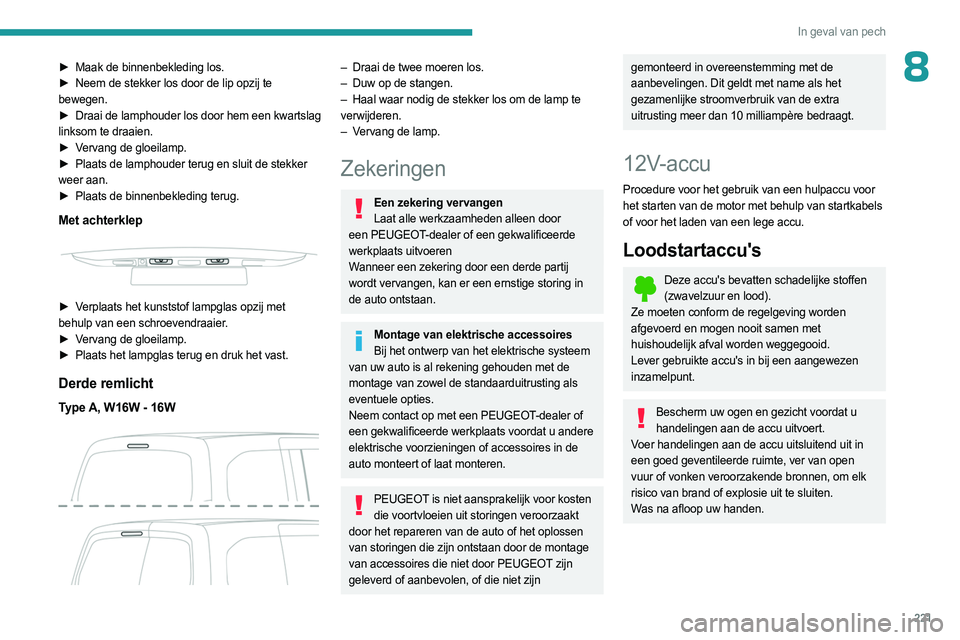

221
In geval van pech
8► Maak de binnenbekleding los.
► Neem de stekker los door de lip opzij te
bewegen.
►

Draai de lamphouder los door hem een kwartslag

linksom te draaien.
►

V
ervang de gloeilamp.
►

Plaats de lamphouder terug en sluit de stekker

weer aan.
►

Plaats de binnenbekleding terug.
Met achterklep


► Verplaats het kunststof lampglas opzij met
behulp van een schroevendraaier.
►
V
ervang de gloeilamp.
►

Plaats het lampglas terug en druk het vast.
Derde remlicht
Type A, W16W - 16W

– Draai de twee moeren los.
– Duw op de stangen.
–

Haal waar nodig de stekker los om de lamp te

verwijderen.
–

V
ervang de lamp.
Zekeringen
Een zekering vervangenLaat alle werkzaamheden alleen door
een PEUGEOT-dealer of een gekwalificeerde
werkplaats uitvoeren
Wanneer een zekering door een derde partij
wordt vervangen, kan er een ernstige storing in
de auto ontstaan.
Montage van elektrische accessoires Bij het ontwerp van het elektrische systeem
van uw auto is al rekening gehouden met de
montage van zowel de standaarduitrusting als
eventuele opties.
Neem contact op met een PEUGEOT-dealer of
een gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in de
auto monteert of laat monteren.
PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt
door het repareren van de auto of het oplossen
van storingen die zijn ontstaan door de montage
van accessoires die niet door PEUGEOT zijn
geleverd of aanbevolen, of die niet zijn
gemonteerd in overeenstemming met de
aanbevelingen. Dit geldt met name als het
gezamenlijke stroomverbruik van de extra
uitrusting meer dan 10 milliampère bedraagt.
12V-accu
Procedure voor het gebruik van een hulpaccu voor
het starten van de motor met behulp van startkabels
of voor het laden van een lege accu.
Loodstartaccu's
Deze accu's bevatten schadelijke stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever gebruikte accu's in bij een aangewezen
inzamelpunt.
Bescherm uw ogen en gezicht voordat u handelingen aan de accu uitvoert.
Voer handelingen aan de accu uitsluitend uit in
een goed geventileerde ruimte, ver van open
vuur of vonken veroorzakende bronnen, om elk
risico van brand of explosie uit te sluiten.
Was na afloop uw handen.

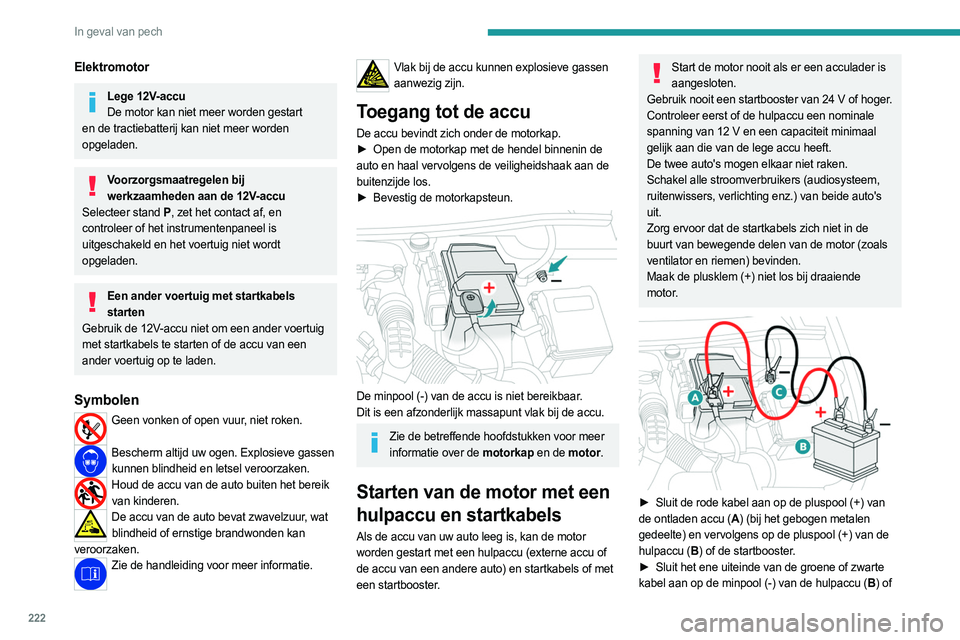

222
In geval van pech
Elektromotor
Lege 12V-accuDe motor kan niet meer worden gestart
en de tractiebatterij kan niet meer worden
opgeladen.
Voorzorgsmaatregelen bij werkzaamheden aan de 12V-accu
Selecteer stand P , zet het contact af, en
controleer of het instrumentenpaneel is
uitgeschakeld en het voertuig niet wordt
opgeladen.
Een ander voertuig met startkabels starten
Gebruik de 12V-accu niet om een ander voertuig
met startkabels te starten of de accu van een
ander voertuig op te laden.
Symbolen
Geen vonken of open vuur, niet roken.
Bescherm altijd uw ogen. Explosieve gassen
kunnen blindheid en letsel veroorzaken.
Houd de accu van de auto buiten het bereik van kinderen.
De accu van de auto bevat zwavelzuur, wat blindheid of ernstige brandwonden kan
veroorzaken.
Zie de handleiding voor meer informatie.
Vlak bij de accu kunnen explosieve gassen
aanwezig zijn.
Toegang tot de accu
De accu bevindt zich onder de motorkap.
► Open de motorkap met de hendel binnenin de
auto en haal vervolgens de veiligheidshaak aan de
buitenzijde los.
►

Bevestig de motorkapsteun.

De minpool (-) van de accu is niet bereikbaar.
Dit is een afzonderlijk massapunt vlak bij de accu.
Zie de betreffende hoofdstukken voor meer informatie over de motorkap en de motor.
Starten van de motor met een
hulpaccu en startkabels
Als de accu van uw auto leeg is, kan de motor
worden gestart met een hulpaccu (externe accu of
de accu van een andere auto) en startkabels of met
een startbooster.
Start de motor nooit als er een acculader is aangesloten.
Gebruik nooit een startbooster van 24
V of hoger.
Controleer eerst of de hulpaccu een nominale
spanning van 12
V en een capaciteit minimaal
gelijk aan die van de lege accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers (audiosysteem,
ruitenwissers, verlichting enz.) van beide auto's
uit.
Zorg ervoor dat de startkabels zich niet in de
buurt van bewegende delen van de motor (zoals
ventilator en riemen) bevinden.
Maak de plusklem (+) niet los bij draaiende
motor.


► Sluit de rode kabel aan op de pluspool (+) van
de ontladen accu (A ) (bij het gebogen metalen
gedeelte) en vervolgens op de pluspool (+) van de
hulpaccu (B ) of de startbooster.
►

Sluit het ene uiteinde van de groene of zwarte

kabel aan op de minpool (-) van de hulpaccu (B ) of

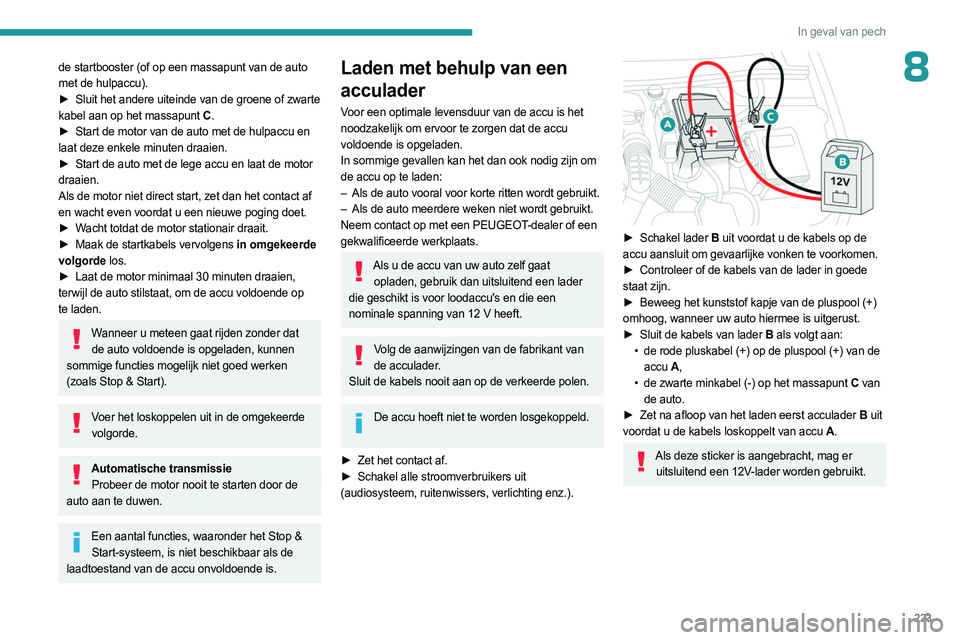

223
In geval van pech
8de startbooster (of op een massapunt van de auto
met de hulpaccu).
►
Sluit het andere uiteinde van de groene of zwarte

kabel aan op het massapunt C .
►

Start de motor van de auto met de hulpaccu en

laat deze enkele minuten draaien.
►

Start de auto met de lege accu en laat de motor

draaien.
Als de motor niet direct start, zet dan het contact af
en wacht even voordat u een nieuwe poging doet.
►

W
acht totdat de motor stationair draait.
►

Maak de startkabels vervolgens
in omgekeerde
volgorde los.
►

Laat de motor minimaal 30 minuten draaien,

terwijl de auto stilstaat, om de accu voldoende op
te laden.
Wanneer u meteen gaat rijden zonder dat de auto voldoende is opgeladen, kunnen
sommige functies mogelijk niet goed werken
(zoals Stop & Start).
Voer het loskoppelen uit in de omgekeerde volgorde.
Automatische transmissieProbeer de motor nooit te starten door de
auto aan te duwen.
Een aantal functies, waaronder het Stop & Start-systeem, is niet beschikbaar als de
laadtoestand van de accu onvoldoende is.
Laden met behulp van een
acculader
Voor een optimale levensduur van de accu is het
noodzakelijk om ervoor te zorgen dat de accu
voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn om
de accu op te laden:
–

Als de auto vooral voor korte ritten wordt gebruikt.
–


Als de auto meerdere weken niet wordt gebruikt.
Neem contact op met een PEUGEOT

-dealer of een
gekwalificeerde werkplaats.
Als u de accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een lader
die geschikt is voor loodaccu's en die een
nominale spanning van 12
V heeft.
Volg de aanwijzingen van de fabrikant van de acculader.
Sluit de kabels nooit aan op de verkeerde polen.
De accu hoeft niet te worden losgekoppeld.
►

Zet het contact af.
►


Schakel alle stroomverbruikers uit

(audiosysteem, ruitenwissers, verlichting enz.).


► Schakel lader B uit voordat u de kabels op de
accu aansluit om gevaarlijke vonken te voorkomen.
►

Controleer of de kabels van de lader in goede

staat zijn.
►

Beweeg het kunststof kapje van de pluspool (+)

omhoog, wanneer uw auto hiermee is uitgerust.
►

Sluit de kabels van lader
B als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van de

accu A,
•

de zwarte minkabel (-) op het massapunt
C van
de auto.
►

Zet na afloop van het laden eerst acculader
B uit
voordat u de kabels loskoppelt van accu A .
Als deze sticker is aangebracht, mag er
uitsluitend een 12V-lader worden gebruikt.

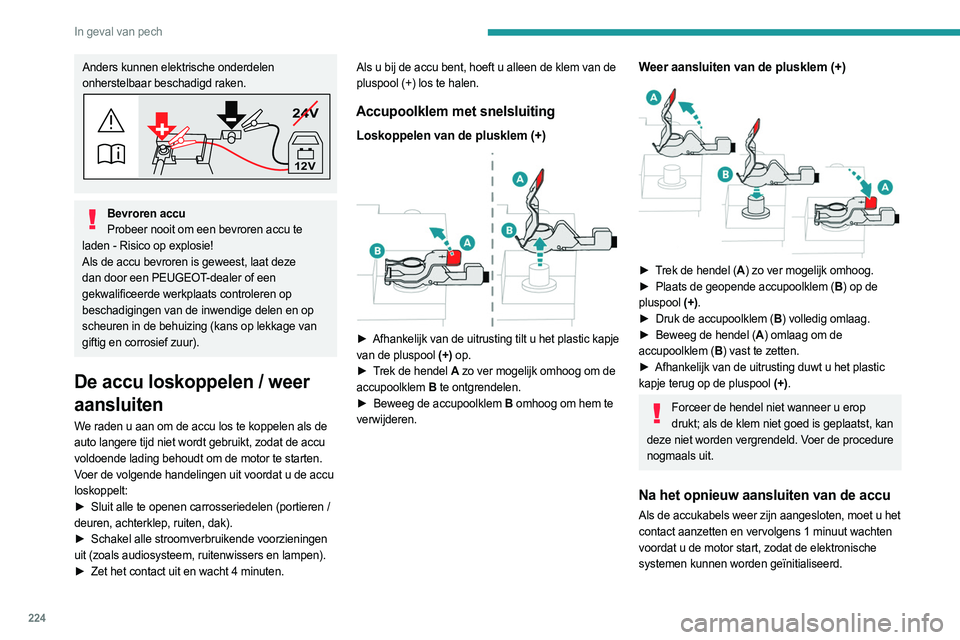

224
In geval van pech
Anders kunnen elektrische onderdelen
onherstelbaar beschadigd raken.
24V
12V
Bevroren accuProbeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door een PEUGEOT-dealer of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en op
scheuren in de behuizing (kans op lekkage van
giftig en corrosief zuur).
De accu loskoppelen / weer
aansluiten
We raden u aan om de accu los te koppelen als de
auto langere tijd niet wordt gebruikt, zodat de accu
voldoende lading behoudt om de motor te starten.
Voer de volgende handelingen uit voordat u de accu
loskoppelt:
►

Sluit alle te openen carrosseriedelen (portieren /

deuren, achterklep, ruiten, dak).
►

Schakel alle stroomverbruikende voorzieningen

uit (zoals audiosysteem, ruitenwissers en lampen).
►

Zet het contact uit en wacht 4 minuten. Als u bij de accu bent, hoeft u alleen de klem van de


pluspool (+) los te halen.
Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)

► Afhankelijk van de uitrusting tilt u het plastic kapje
van de pluspool (+) op.
►

T
rek de hendel A zo ver mogelijk omhoog om de
accupoolklem B te ontgrendelen.
►

Beweeg de accupoolklem
B omhoog om hem te
verwijderen.
Weer aansluiten van de plusklem (+)

► Trek de hendel (A ) zo ver mogelijk omhoog.
► Plaats de geopende accupoolklem ( B) op de
pluspool (+).
►

Druk de accupoolklem (
B) volledig omlaag.
►

Beweeg de hendel (
A) omlaag om de
accupoolklem (B ) vast te zetten.
►

Afhankelijk van de uitrusting duwt u het plastic

kapje terug op de pluspool (+).
Forceer de hendel niet wanneer u erop drukt; als de klem niet goed is geplaatst, kan
deze niet worden vergrendeld. Voer de procedure
nogmaals uit.
Na het opnieuw aansluiten van de accu
Als de accukabels weer zijn aangesloten, moet u het
contact aanzetten en vervolgens 1 minuut wachten
voordat u de motor start, zodat de elektronische
systemen kunnen worden geïnitialiseerd.

225
In geval van pech

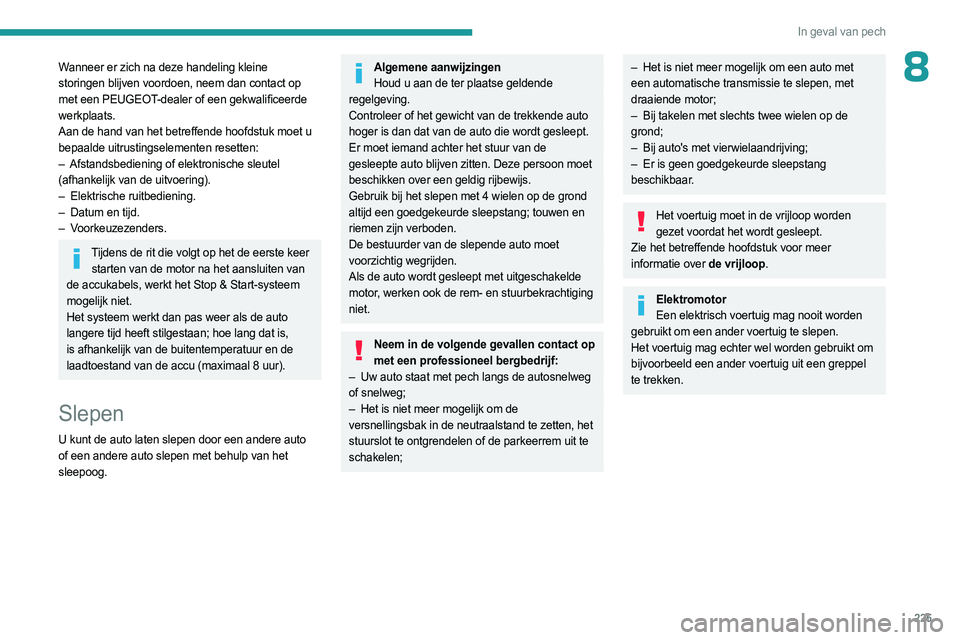

8Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan contact op
met een PEUGEOT-dealer of een gekwalificeerde
werkplaats.
Aan de hand van het betreffende hoofdstuk moet u
bepaalde uitrustingselementen resetten:
–
Afstandsbediening of elektronische sleutel

(afhankelijk van de uitvoering).
–

Elektrische ruitbediening.
–


Datum en tijd.
–

Voorkeuzezenders.
Tijdens de rit die volgt op het de eerste keer starten van de motor na het aansluiten van
de accukabels, werkt het Stop & Start-systeem
mogelijk niet.
Het systeem werkt dan pas weer als de auto
langere tijd heeft stilgestaan; hoe lang dat is,
is afhankelijk van de buitentemperatuur en de
laadtoestand van de accu (maximaal 8 uur).
Slepen
U kunt de auto laten slepen door een andere auto
of een andere auto slepen met behulp van het
sleepoog.
Algemene aanwijzingen Houd u aan de ter plaatse geldende
regelgeving.
Controleer of het gewicht van de trekkende auto
hoger is dan dat van de auto die wordt gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon moet
beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de grond
altijd een goedgekeurde sleepstang; touwen en
riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Als de auto wordt gesleept met uitgeschakelde
motor, werken ook de rem- en stuurbekrachtiging
niet.
Neem in de volgende gevallen contact op met een professioneel bergbedrijf:
–

Uw auto staat met pech langs de autosnelweg

of snelweg;
–

Het is niet meer mogelijk om de

versnellingsbak in de neutraalstand te zetten, het
stuurslot te ontgrendelen of de parkeerrem uit te
schakelen;
– Het is niet meer mogelijk om een auto met
een automatische transmissie te slepen, met
draaiende motor;
–

Bij takelen met slechts twee wielen op de

grond;
–

Bij auto's met vierwielaandrijving;
–


Er is geen goedgekeurde sleepstang

beschikbaar.
Het voertuig moet in de vrijloop worden gezet voordat het wordt gesleept.
Zie het betreffende hoofdstuk voor meer
informatie over de vrijloop.
Elektromotor Een elektrisch voertuig mag nooit worden
gebruikt om een ander voertuig te slepen.
Het voertuig mag echter wel worden gebruikt om
bijvoorbeeld een ander voertuig uit een greppel
te trekken.

226
In geval van pech

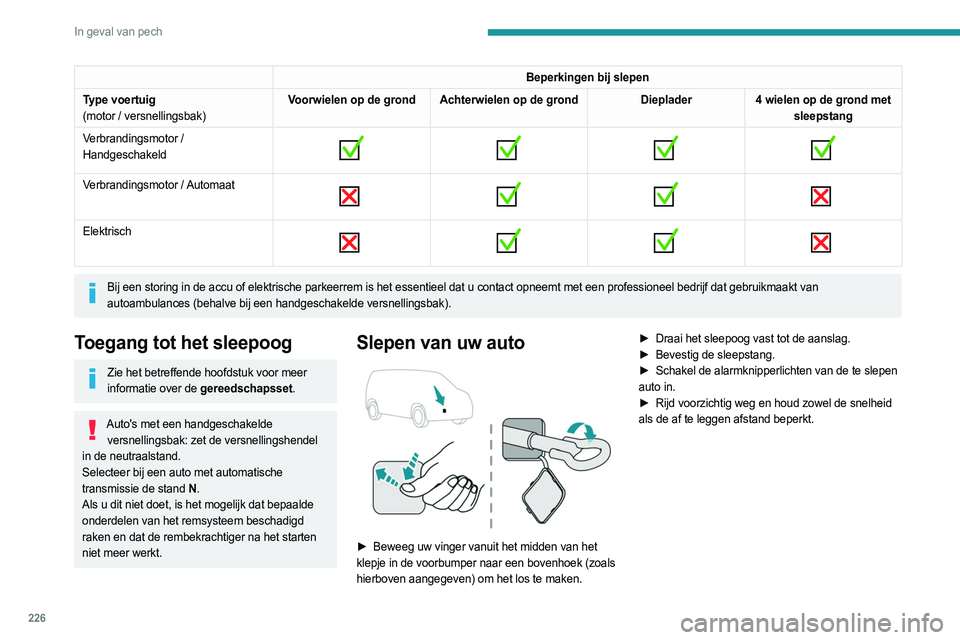

Beperkingen bij slepen
Type voertuig
(motor / versnellingsbak) Voorwielen op de grond Achterwielen op de grond
Dieplader4 wielen op de grond met
sleepstang
Verbrandingsmotor /
Handgeschakeld


Verbrandingsmotor / Automaat

Elektrisch

Bij een storing in de accu of elektrische parkeerrem is het essentieel d\
at u contact opneemt met een professioneel bedrijf dat gebruikmaakt van
autoambulances (behalve bij een handgeschakelde versnellingsbak).
Toegang tot het sleepoog
Zie het betreffende hoofdstuk voor meer informatie over de gereedschapsset.
Auto's met een handgeschakelde versnellingsbak: zet de versnellingshendel
in de neutraalstand.
Selecteer bij een auto met automatische
transmissie de stand N .
Als u dit niet doet, is het mogelijk dat bepaalde
onderdelen van het remsysteem beschadigd
raken en dat de rembekrachtiger na het starten
niet meer werkt.
Slepen van uw auto

► Beweeg uw vinger vanuit het midden van het
klepje in de voorbumper naar een bovenhoek (zoals
hierboven aangegeven) om het los te maken. ►

Draai het sleepoog vast tot de aanslag.
►

Bevestig de sleepstang.
►

Schakel de alarmknipperlichten van de te slepen

auto in.
►
Rijd voorzichtig weg en houd zowel de snelheid

als de af te leggen afstand beperkt.

227
In geval van pech

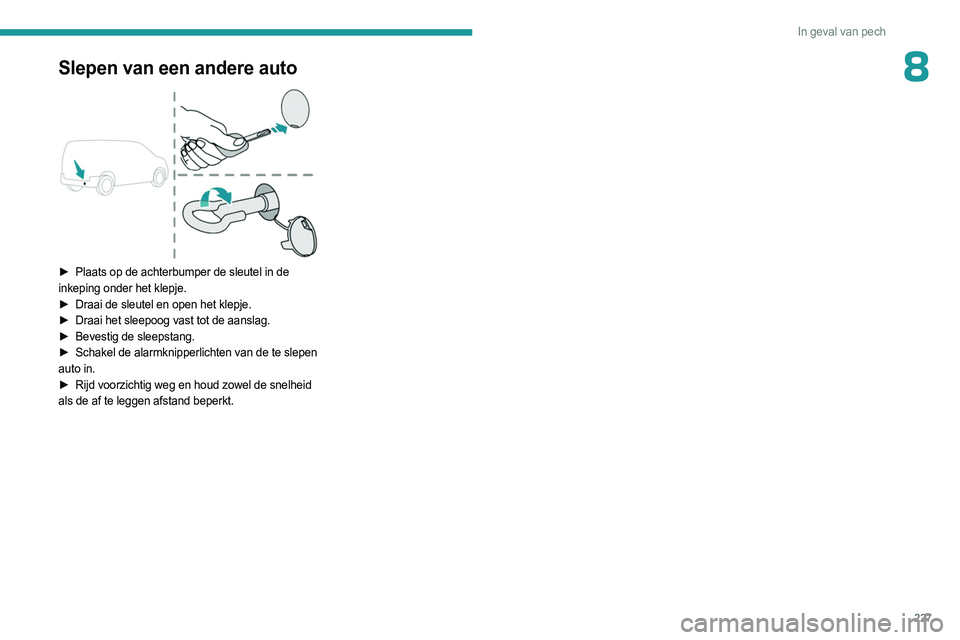

8Slepen van een andere auto

► Plaats op de achterbumper de sleutel in de
inkeping onder het klepje.
►

Draai de sleutel en open het klepje.
►


Draai het sleepoog vast tot de aanslag.
►


Bevestig de sleepstang.
►


Schakel de alarmknipperlichten van de te slepen

auto in.
►

Rijd voorzichtig weg en houd zowel de snelheid

als de af te leggen afstand beperkt.

228

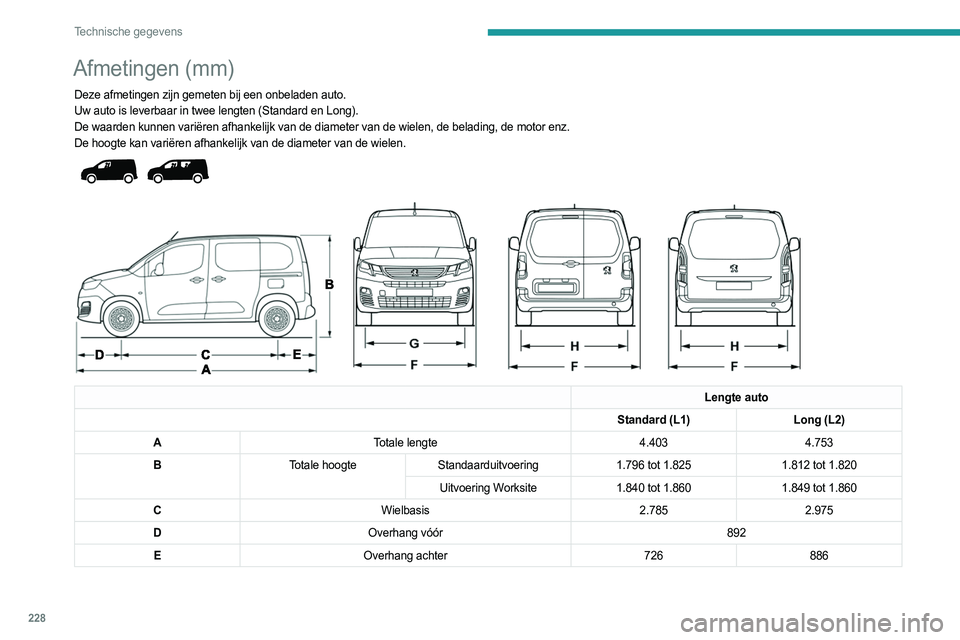

Technische gegevens
Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen auto.
Uw auto is leverbaar in twee lengten (Standard en Long).
De waarden kunnen variëren afhankelijk van de diameter van de wielen,\
de belading, de motor enz.
De hoogte kan variëren afhankelijk van de diameter van de wielen.




Lengte auto
Standard (L1) Long (L2)
A Totale lengte 4.4034.753
B Totale hoogte Standaarduitvoering 1.796 tot 1.8251.812 tot 1.820
Uitvoering Worksite 1.840 tot 1.8601.849 tot 1.860
C Wielbasis 2.7852.975
D Overhang vóór 892
E Overhang achter 726886
