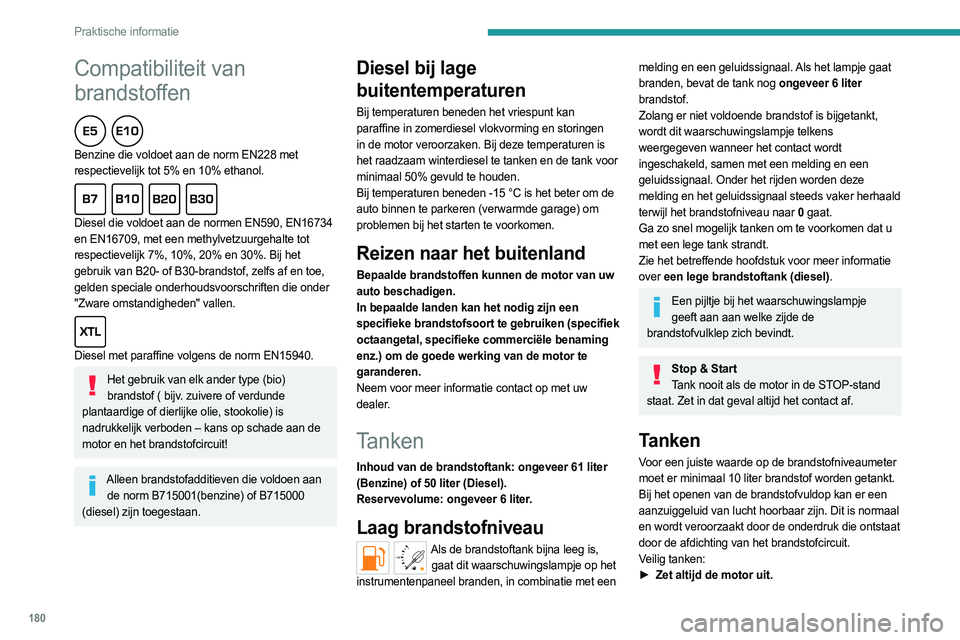

Praktische informatie
Compatibiliteit van
brandstoffen

Benzine die voldoet aan de norm EN228 met
respectievelijk tot 5% en 10% ethanol.

Diesel die voldoet aan de normen EN590, EN16734
en EN16709, met een methylvetzuurgehalte tot
respectievelijk 7%, 10%, 20% en 30%. Bij het
gebruik van B20- of B30-brandstof, zelfs af en toe,
gelden speciale onderhoudsvoorschriften die onder
"Zware omstandigheden" vallen.

Diesel met paraffine volgens de norm EN15940.
Het gebruik van elk ander type (bio)brandstof ( bijv. zuivere of verdunde
plantaardige of dierlijke olie, stookolie) is
nadrukkelijk verboden – kans op schade aan de
motor en het brandstofcircuit!
Alleen brandstofadditieven die voldoen aan de norm B715001(benzine) of B715000
(diesel) zijn toegestaan.
Diesel bij lage
buitentemperaturen
Bij temperaturen beneden het vriespunt kan
paraffine in zomerdiesel vlokvorming en storingen
in de motor veroorzaken. Bij deze temperaturen is
het raadzaam winterdiesel te tanken en de tank voor
minimaal 50% gevuld te houden.
Bij temperaturen beneden -15
°C is het beter om de
auto binnen te parkeren (verwarmde garage) om
problemen bij het starten te voorkomen.
Reizen naar het buitenland
Bepaalde brandstoffen kunnen de motor van uw
auto beschadigen.
In bepaalde landen kan het nodig zijn een
specifieke brandstofsoort te gebruiken (specifiek
octaangetal, specifieke commerciële benaming
enz.) om de goede werking van de motor te
garanderen.
Neem voor meer informatie contact op met uw
dealer.
Tanken
Inhoud van de brandstoftank: ongeveer 61 liter
(Benzine) of 50 liter (Diesel).
Reservevolume: ongeveer 6 liter.
Laag brandstofniveau
/2
1 1Als de brandstoftank bijna leeg is,
gaat dit waarschuwingslampje op het
instrumentenpaneel branden, in combinatie met een
melding en een geluidssignaal. Als het lampje gaat
branden, bevat de tank nog ongeveer 6 liter
brandstof.
Zolang er niet voldoende brandstof is bijgetankt,
wordt dit waarschuwingslampje telkens
weergegeven wanneer het contact wordt
ingeschakeld, samen met een melding en een
geluidssignaal. Onder het rijden worden deze
melding en het geluidssignaal steeds vaker herhaald
terwijl het brandstofniveau naar 0 gaat.
Ga zo snel mogelijk tanken om te voorkomen dat u
met een lege tank strandt.
Zie het betreffende hoofdstuk voor meer informatie
over een lege brandstoftank (diesel).
Een pijltje bij het waarschuwingslampje
geeft aan aan welke zijde de
brandstofvulklep zich bevindt.
Stop & Start Tank nooit als de motor in de STOP-stand
staat. Zet in dat geval altijd het contact af.
Tanken
Voor een juiste waarde op de brandstofniveaumeter
moet er minimaal 10 liter brandstof worden getankt.
Bij het openen van de brandstofvuldop kan er een
aanzuiggeluid van lucht hoorbaar zijn. Dit is normaal
en wordt veroorzaakt door de onderdruk die ontstaat
door de afdichting van het brandstofcircuit.
Veilig tanken:
►

Zet altijd de motor uit.

181
Praktische informatie

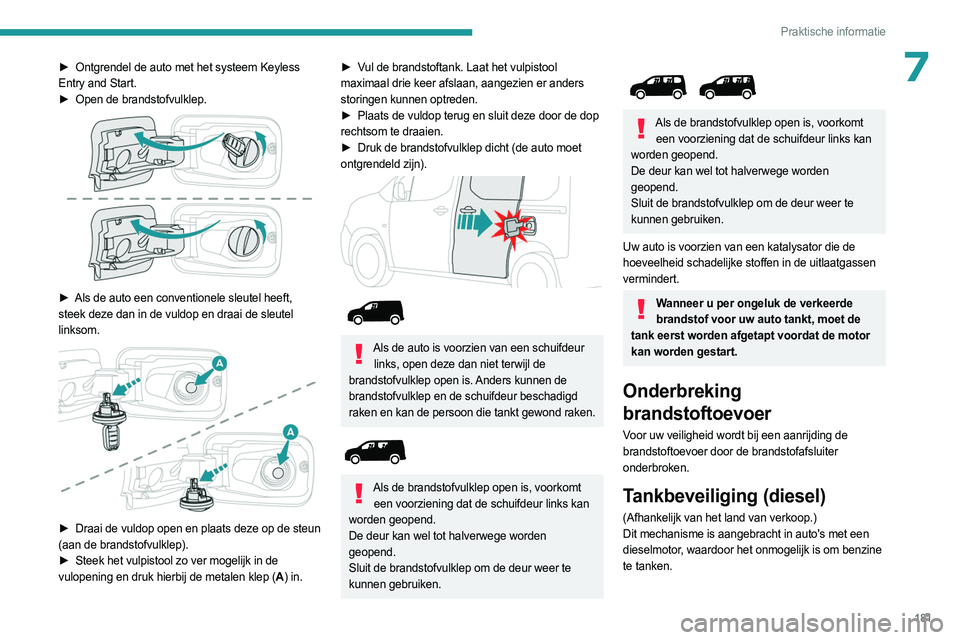

7► Ontgrendel de auto met het systeem Keyless
Entry and Start.
►

Open de brandstofvulklep.

► Als de auto een conventionele sleutel heeft,
steek deze dan in de vuldop en draai de sleutel
linksom.


► Draai de vuldop open en plaats deze op de steun
(aan de brandstofvulklep).
►

Steek het vulpistool zo ver mogelijk in de

vulopening en druk hierbij de metalen klep (A ) in.
► Vul de brandstoftank. Laat het vulpistool
maximaal drie keer afslaan, aangezien er anders
storingen kunnen optreden.
►

Plaats de vuldop terug en sluit deze door de dop

rechtsom te draaien.
►

Druk de brandstofvulklep dicht (de auto moet

ontgrendeld zijn).




Als de auto is voorzien van een schuifdeur links, open deze dan niet terwijl de
brandstofvulklep open is. Anders kunnen de
brandstofvulklep en de schuifdeur beschadigd
raken en kan de persoon die tankt gewond raken.


Als de brandstofvulklep open is, voorkomt een voorziening dat de schuifdeur links kan
worden geopend.
De deur kan wel tot halverwege worden
geopend.
Sluit de brandstofvulklep om de deur weer te
kunnen gebruiken.


Als de brandstofvulklep open is, voorkomt een voorziening dat de schuifdeur links kan
worden geopend.
De deur kan wel tot halverwege worden
geopend.
Sluit de brandstofvulklep om de deur weer te
kunnen gebruiken.
Uw auto is voorzien van een katalysator die de
hoeveelheid schadelijke stoffen in de uitlaatgassen
vermindert.
Wanneer u per ongeluk de verkeerde brandstof voor uw auto tankt, moet de
tank eerst worden afgetapt voordat de motor
kan worden gestart.
Onderbreking
brandstoftoevoer
Voor uw veiligheid wordt bij een aanrijding de
brandstoftoevoer door de brandstofafsluiter
onderbroken.
Tankbeveiliging (diesel)
(Afhankelijk van het land van verkoop.)
Dit mechanisme is aangebracht in auto's met een
dieselmotor, waardoor het onmogelijk is om benzine
te tanken.

182
Praktische informatie
Deze voorziening, die in de tankopening is
ingebouwd, is zichtbaar zodra u de vuldop
verwijdert.
Werking

Wanneer u bij een dieseluitvoering een
benzinetankpistool in de tankopening plaatst, wordt
dit tegengehouden door een klep. Daardoor blijft
het pistool vergrendeld en kan er dus niet getankt
worden.
Probeer in dat geval niet alsnog te tanken, maar
kies een dieseltankpistool.
De tankbeveiligingsvoorziening voorkomt niet dat er met een jerrycan wordt bijgevuld,
ongeacht het type brandstof.
Reizen naar het buitenland De tankpistolen voor het tanken van diesel
kunnen per land verschillen, waardoor kan een
tankbeveiliging op de auto ervoor kan zorgen dat
tanken niet mogelijk is.
Wanneer u naar het buitenland reist, raden wij u
aan om bij een PEUGEOT-dealer na te vragen
of de auto geschikt is voor de apparatuur in de
landen die u bezoekt.

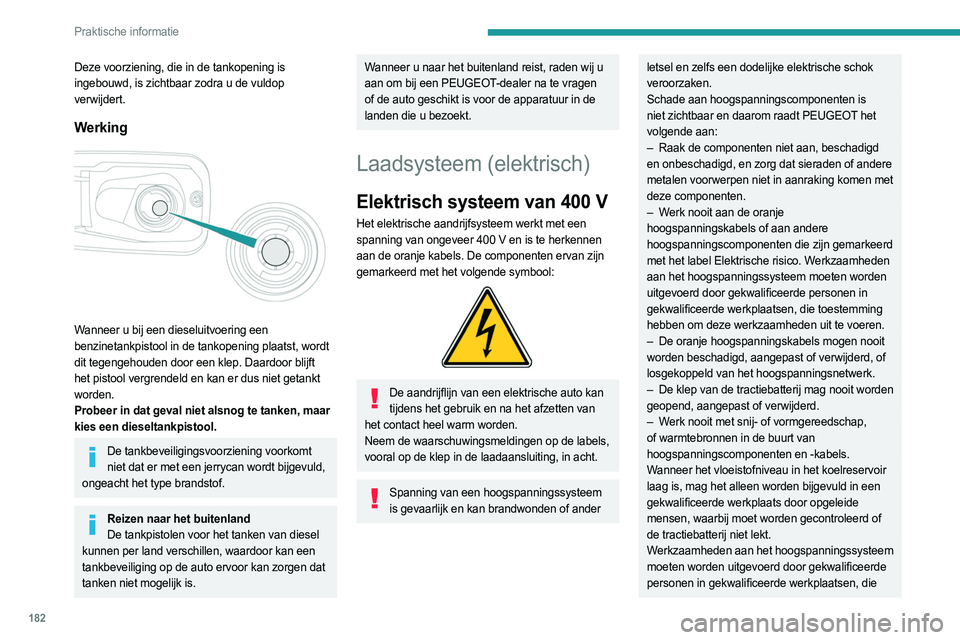

Laadsysteem (elektrisch)
Elektrisch systeem van 400 V
Het elektrische aandrijfsysteem werkt met een
spanning van ongeveer 400 V en is te herkennen
aan de oranje kabels. De componenten ervan zijn
gemarkeerd met het volgende symbool:


De aandrijflijn van een elektrische auto kan tijdens het gebruik en na het afzetten van
het contact heel warm worden.
Neem de waarschuwingsmeldingen op de labels,
vooral op de klep in de laadaansluiting, in acht.
Spanning van een hoogspanningssysteem is gevaarlijk en kan brandwonden of ander
letsel en zelfs een dodelijke elektrische schok
veroorzaken.
Schade aan hoogspanningscomponenten is
niet zichtbaar en daarom raadt PEUGEOT het
volgende aan:
–

Raak de componenten niet aan, beschadigd

en onbeschadigd, en zorg dat sieraden of andere
metalen voorwerpen niet in aanraking komen met
deze componenten.
–

W
erk nooit aan de oranje
hoogspanningskabels of aan andere
hoogspanningscomponenten die zijn gemarkeerd
met het label Elektrische risico. Werkzaamheden
aan het hoogspanningssysteem moeten worden
uitgevoerd door gekwalificeerde personen in
gekwalificeerde werkplaatsen, die toestemming
hebben om deze werkzaamheden uit te voeren.
–

De oranje hoogspanningskabels mogen nooit

worden beschadigd, aangepast of verwijderd, of
losgekoppeld van het hoogspanningsnetwerk.
–

De
klep van de tractiebatterij mag nooit worden
geopend, aangepast of verwijderd.
–

W
erk nooit met snij- of vormgereedschap,
of warmtebronnen in de buurt van
hoogspanningscomponenten en -kabels.
Wanneer het vloeistofniveau in het koelreservoir
laag is, mag het alleen worden bijgevuld in een
gekwalificeerde werkplaats door opgeleide
mensen, waarbij moet worden gecontroleerd of
de tractiebatterij niet lekt.
Werkzaamheden aan het hoogspanningssysteem
moeten worden uitgevoerd door gekwalificeerde
personen in gekwalificeerde werkplaatsen, die

183
Praktische informatie
7toestemming hebben om deze werkzaamheden
uit te voeren.
Schade aan de auto of de tractiebatterij kan
leiden tot lekkage van giftige gassen of vloeistof,
direct of later. PEUGEOT raadt het volgende aan:
–
Bij een incident moet u altijd bij de brandweer

en nooddiensten melden dat de auto is voorzien
van een tractiebatterij.
–

Raak vloeistoffen die uit de tractiebatterij

lekken nooit aan.
–

Adem gassen die uit de tractiebatterij komen

niet in, want deze zijn giftig.
–

Blijf niet in de buurt van de auto staan bij

een incident of ongeval, want de gassen die
vrijkomen zijn ontvlambaar en kunnen brand
veroorzaken.

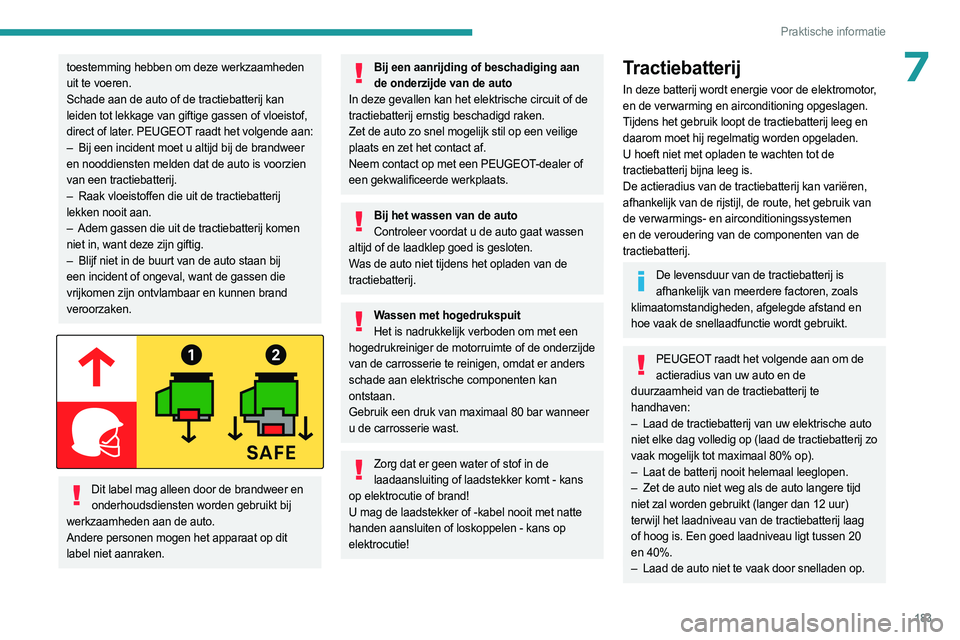

Dit label mag alleen door de brandweer en onderhoudsdiensten worden gebruikt bij
werkzaamheden aan de auto.
Andere personen mogen het apparaat op dit
label niet aanraken.
Bij een aanrijding of beschadiging aan de onderzijde van de auto
In deze gevallen kan het elektrische circuit of de
tractiebatterij ernstig beschadigd raken.
Zet de auto zo snel mogelijk stil op een veilige
plaats en zet het contact af.
Neem contact op met een PEUGEOT-dealer of
een gekwalificeerde werkplaats.
Bij het wassen van de auto Controleer voordat u de auto gaat wassen
altijd of de laadklep goed is gesloten.
Was de auto niet tijdens het opladen van de
tractiebatterij.
Wassen met hogedrukspuit Het is nadrukkelijk verboden om met een
hogedrukreiniger de motorruimte of de onderzijde
van de carrosserie te reinigen, omdat er anders
schade aan elektrische componenten kan
ontstaan.
Gebruik een druk van maximaal 80 bar wanneer
u de carrosserie wast.
Zorg dat er geen water of stof in de laadaansluiting of laadstekker komt - kans
op elektrocutie of brand!
U mag de laadstekker of -kabel nooit met natte
handen aansluiten of loskoppelen - kans op
elektrocutie!
Tractiebatterij
In deze batterij wordt energie voor de elektromotor,
en de verwarming en airconditioning opgeslagen.
Tijdens het gebruik loopt de tractiebatterij leeg en
daarom moet hij regelmatig worden opgeladen.
U hoeft niet met opladen te wachten tot de
tractiebatterij bijna leeg is.
De actieradius van de tractiebatterij kan variëren,
afhankelijk van de rijstijl, de route, het gebruik van
de verwarmings- en airconditioningssystemen
en de veroudering van de componenten van de
tractiebatterij.
De levensduur van de tractiebatterij is afhankelijk van meerdere factoren, zoals
klimaatomstandigheden, afgelegde afstand en
hoe vaak de snellaadfunctie wordt gebruikt.
PEUGEOT raadt het volgende aan om de actieradius van uw auto en de
duurzaamheid van de tractiebatterij te
handhaven:
–

Laad de tractiebatterij van uw elektrische auto

niet elke dag volledig op (laad de tractiebatterij zo
vaak mogelijk tot maximaal 80% op).
–

Laat de batterij nooit helemaal leeglopen.
–


Zet de auto niet weg als de auto langere tijd

niet zal worden gebruikt (langer dan 12 uur)
terwijl het laadniveau van de tractiebatterij laag
of hoog is. Een goed laadniveau ligt tussen 20
en 40%.
–

Laad de auto niet te vaak door snelladen op.

184
Praktische informatie

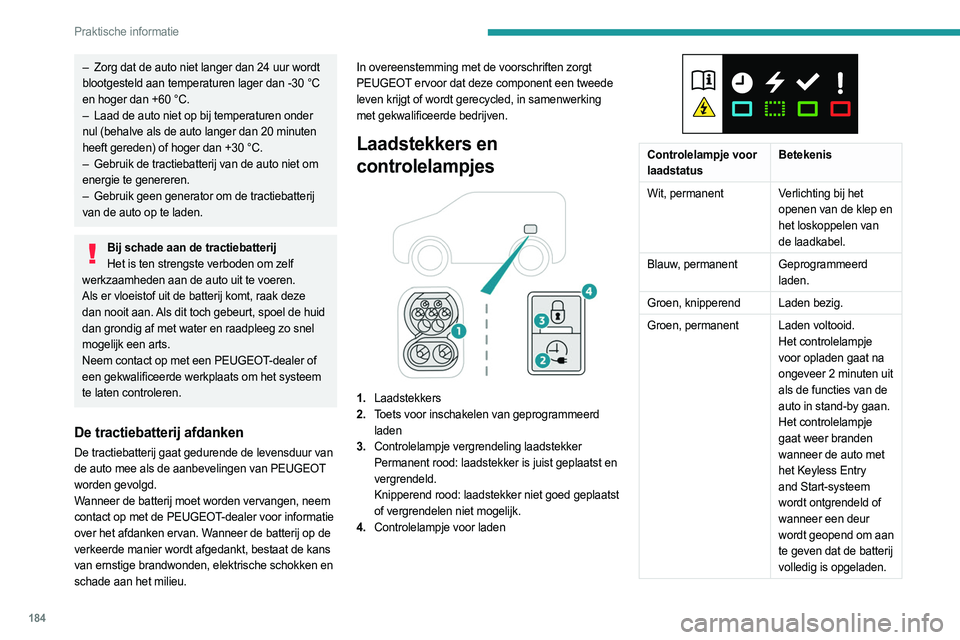

– Zorg dat de auto niet langer dan 24 uur wordt
blootgesteld aan temperaturen lager dan -30 °C
en hoger dan +60 °C.
–

Laad de auto niet op bij temperaturen onder

nul (behalve als de auto langer dan 20
minuten
heeft gereden) of hoger dan +30 °C.
–

Gebruik de tractiebatterij van de auto niet om

energie te genereren.
–

Gebruik geen generator om de tractiebatterij

van de auto op te laden.
Bij schade aan de tractiebatterij Het is ten strengste verboden om zelf
werkzaamheden aan de auto uit te voeren.
Als er vloeistof uit de batterij komt, raak deze
dan nooit aan. Als dit toch gebeurt, spoel de huid
dan grondig af met water en raadpleeg zo snel
mogelijk een arts.
Neem contact op met een PEUGEOT-dealer of
een gekwalificeerde werkplaats om het systeem
te laten controleren.
De tractiebatterij afdanken
De tractiebatterij gaat gedurende de levensduur van
de auto mee als de aanbevelingen van PEUGEOT
worden gevolgd.
Wanneer de batterij moet worden vervangen, neem
contact op met de PEUGEOT-dealer voor informatie
over het afdanken ervan. Wanneer de batterij op de
verkeerde manier wordt afgedankt, bestaat de kans
van ernstige brandwonden, elektrische schokken en
schade aan het milieu. In overeenstemming met de voorschriften zorgt
PEUGEOT ervoor dat deze component een tweede
leven krijgt of wordt gerecycled, in samenwerking
met gekwalificeerde bedrijven.
Laadstekkers en
controlelampjes


1.
Laadstekkers
2. Toets voor inschakelen van geprogrammeerd
laden
3. Controlelampje vergrendeling laadstekker
Permanent rood: laadstekker is juist geplaatst en
vergrendeld.
Knipperend rood: laadstekker niet goed geplaatst
of vergrendelen niet mogelijk.
4. Controlelampje voor laden


Controlelampje voor
laadstatus Betekenis
Wit, permanent Verlichting bij het openen van de klep en
het loskoppelen van
de laadkabel.
Blauw, permanent Geprogrammeerd
laden.
Groen, knipperend Laden bezig.
Groen, permanent Laden voltooid. Het controlelampje
voor opladen gaat na
ongeveer 2 minuten uit
als de functies van de
auto in stand-by gaan.
Het controlelampje
gaat weer branden
wanneer de auto met
het Keyless Entry
and Start-systeem
wordt ontgrendeld of
wanneer een deur
wordt geopend om aan
te geven dat de batterij
volledig is opgeladen.

185
Praktische informatie
7Controlelampje voor
laadstatusBetekenis
Rood, permanent Storing.
Bij een schok (zelfs een lichte schok) tegen
de klep van de laadaansluiting mag deze
niet meer worden gebruikt.
U mag de laadaansluiting niet demonteren of
aanpassen; elektrocutie- en/of brandgevaar!
Neem contact op met een PEUGEOT-dealer of
een gekwalificeerde werkplaats.

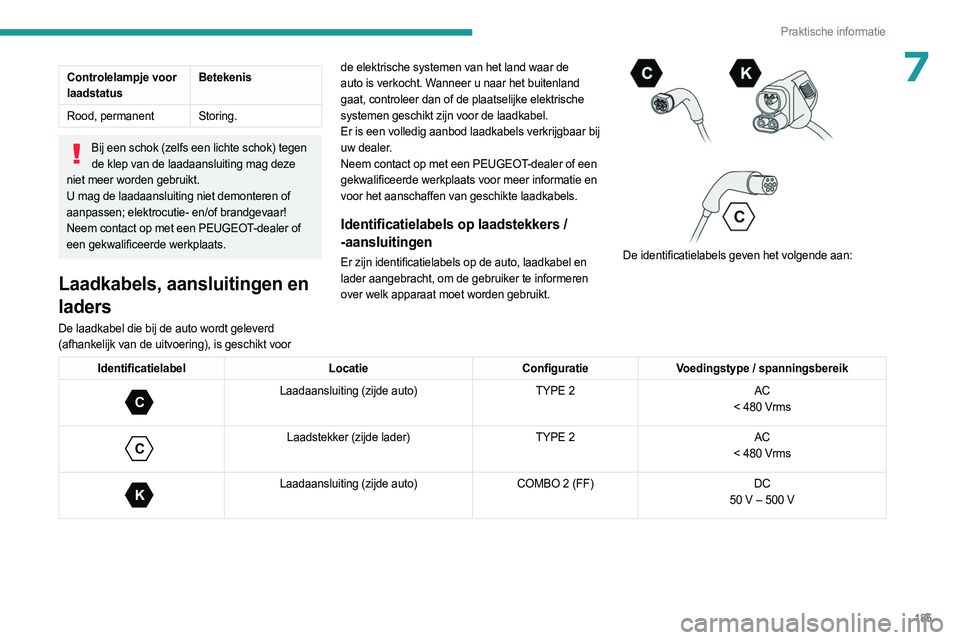

Laadkabels, aansluitingen en
laders
De laadkabel die bij de auto wordt geleverd
(afhankelijk van de uitvoering), is geschikt voor de elektrische systemen van het land waar de
auto is verkocht. Wanneer u naar het buitenland
gaat, controleer dan of de plaatselijke elektrische
systemen geschikt zijn voor de laadkabel.
Er is een volledig aanbod laadkabels verkrijgbaar bij
uw dealer.
Neem contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats voor meer informatie en
voor het aanschaffen van geschikte laadkabels.
Identificatielabels op laadstekkers /
-aansluitingen
Er zijn identificatielabels op de auto, laadkabel en
lader aangebracht, om de gebruiker te informeren
over welk apparaat moet worden gebruikt.




De identificatielabels geven het volgende aan:
Identificatielabel LocatieConfiguratieVoedingstype / spanningsbereik
C
Laadaansluiting (zijde auto) TYPE 2AC
< 480 Vrms

C
Laadstekker (zijde lader) TYPE 2AC
< 480 Vrms

K
Laadaansluiting (zijde auto) COMBO 2 (FF)DC
50 V – 500 V

186
Praktische informatie

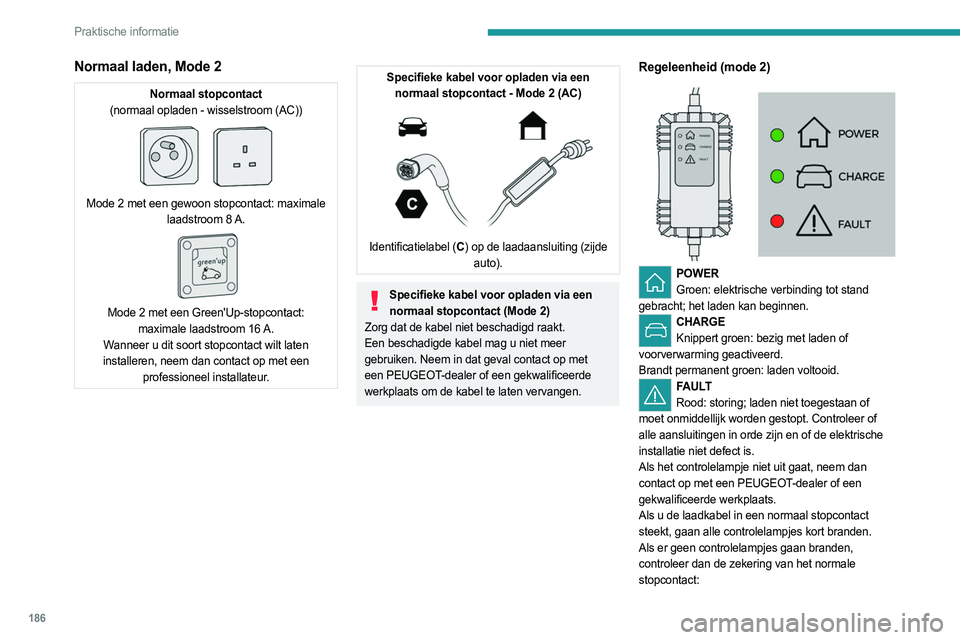

Normaal laden, Mode 2
Normaal stopcontact
(normaal opladen - wisselstroom (AC))


Mode 2 met een gewoon stopcontact: maximale laadstroom 8 A.


Mode 2 met een Green'Up-stopcontact: maximale laadstroom 16 A.
W
anneer u dit soort stopcontact wilt laten
installeren, neem dan contact op met een professioneel installateur.
Specifieke kabel voor opladen via een normaal stopcontact - Mode 2 (AC)


Identificatielabel (C ) op de laadaansluiting (zijde
auto).
Specifieke kabel voor opladen via een normaal stopcontact (Mode 2)
Zorg dat de kabel niet beschadigd raakt.
Een beschadigde kabel mag u niet meer
gebruiken. Neem in dat geval contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats om de kabel te laten vervangen.
Regeleenheid (mode 2)


POWER Groen: elektrische verbinding tot stand
gebracht; het laden kan beginnen.
CHARGE Knippert groen: bezig met laden of
voorverwarming geactiveerd.
Brandt permanent groen: laden voltooid.
FAULT Rood: storing; laden niet toegestaan of
moet onmiddellijk worden gestopt. Controleer of
alle aansluitingen in orde zijn en of de elektrische
installatie niet defect is.
Als het controlelampje niet uit gaat, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Als u de laadkabel in een normaal stopcontact
steekt, gaan alle controlelampjes kort branden.
Als er geen controlelampjes gaan branden,
controleer dan de zekering van het normale
stopcontact:

187
Praktische informatie
7– Als de zekering is gesprongen, neem dan contact
op met een elektricien om te controleren of uw
elektrische systeem geschikt is en om eventuele
reparaties uit te voeren.
–

Als de zekering niet is gesprongen, gebruik de

laadkabel dan niet meer en neem contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats.

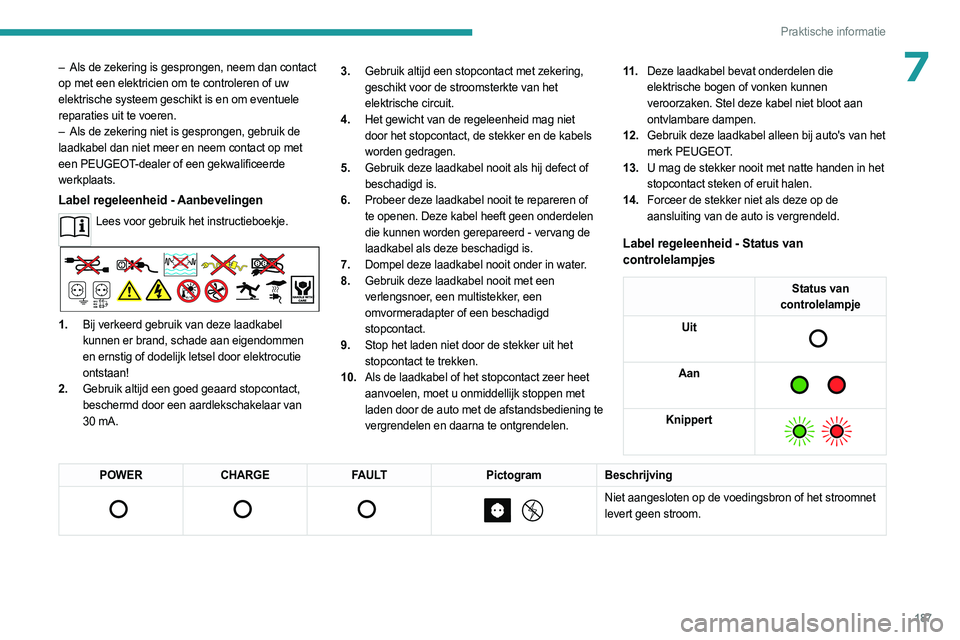

Label regeleenheid - Aanbevelingen
Lees voor gebruik het instructieboekje.
1.Bij verkeerd gebruik van deze laadkabel
kunnen er brand, schade aan eigendommen
en ernstig of dodelijk letsel door elektrocutie
ontstaan!
2. Gebruik altijd een goed geaard stopcontact,
beschermd door een aardlekschakelaar van
30 mA. 3.
Gebruik altijd een stopcontact met zekering,
geschikt voor de stroomsterkte van het
elektrische circuit.
4. Het gewicht van de regeleenheid mag niet
door het stopcontact, de stekker en de kabels
worden gedragen.
5. Gebruik deze laadkabel nooit als hij defect of
beschadigd is.
6. Probeer deze laadkabel nooit te repareren of
te openen. Deze kabel heeft geen onderdelen
die kunnen worden gerepareerd - vervang de
laadkabel als deze beschadigd is.
7. Dompel deze laadkabel nooit onder in water.
8. Gebruik deze laadkabel nooit met een
verlengsnoer, een multistekker, een
omvormeradapter of een beschadigd
stopcontact.
9. Stop het laden niet door de stekker uit het
stopcontact te trekken.
10. Als de laadkabel of het stopcontact zeer heet
aanvoelen, moet u onmiddellijk stoppen met
laden door de auto met de afstandsbediening te
vergrendelen en daarna te ontgrendelen. 11 .
Deze laadkabel bevat onderdelen die
elektrische bogen of vonken kunnen
veroorzaken. Stel deze kabel niet bloot aan
ontvlambare dampen.
12. Gebruik deze laadkabel alleen bij auto's van het
merk PEUGEOT.
13. U mag de stekker nooit met natte handen in het
stopcontact steken of eruit halen.
14. Forceer de stekker niet als deze op de
aansluiting van de auto is vergrendeld.
Label regeleenheid - Status van
controlelampjes
Status van
controlelampje
Uit


Aan

Knippert

POWER CHARGE FAULT PictogramBeschrijving

Niet aangesloten op de voedingsbron of het stroomnet
levert geen stroom.

188
Praktische informatie

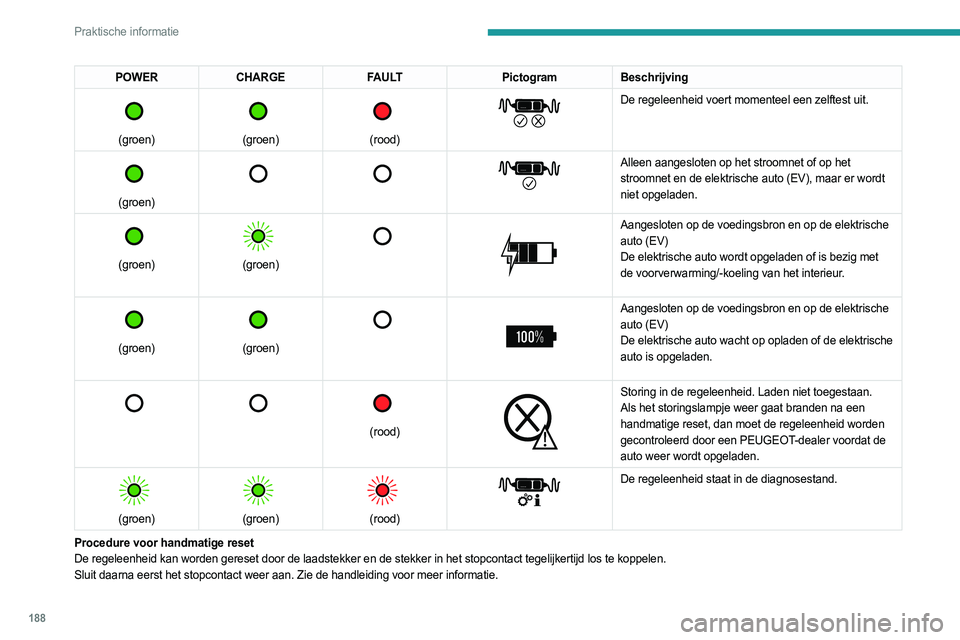

POWERCHARGE FAULT PictogramBeschrijving

(groen)


(groen)


(rood)


De regeleenheid voert momenteel een zelftest uit.


(groen)


Alleen aangesloten op het stroomnet of op het
stroomnet en de elektrische auto (EV), maar er wordt
niet opgeladen.


(groen)


(groen)



Aangesloten op de voedingsbron en op de elektrische
auto (EV)
De elektrische auto wordt opgeladen of is bezig met
de voorverwarming/-koeling van het interieur.


(groen)


(groen)



Aangesloten op de voedingsbron en op de elektrische
auto (EV)
De elektrische auto wacht op opladen of de elektrische
auto is opgeladen.


(rood)


Storing in de regeleenheid. Laden niet toegestaan.
Als het storingslampje weer gaat branden na een
handmatige reset, dan moet de regeleenheid worden
gecontroleerd door een PEUGEOT-dealer voordat de
auto weer wordt opgeladen.


(groen)


(groen)


(rood)


De regeleenheid staat in de diagnosestand.
Procedure voor handmatige reset
De regeleenheid kan worden gereset door de laadstekker en de stekker in \
het stopcontact tegelijkertijd los te koppelen.
Sluit daarna eerst het stopcontact weer aan. Zie de handleiding voor mee\
r informatie.
