29
Instruments de bord
1

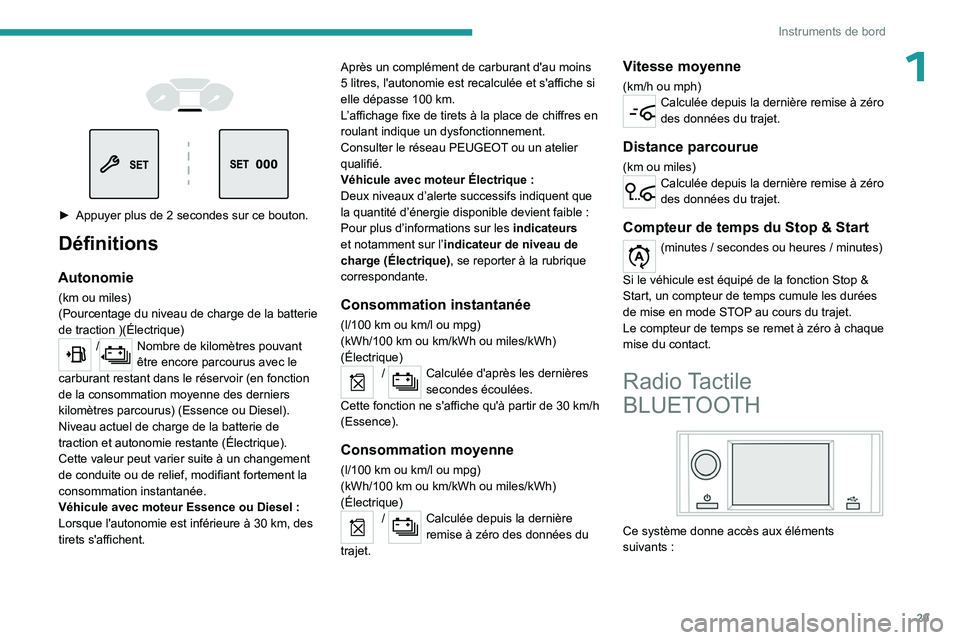

â–º Appuyer plus de 2 secondes sur ce bouton.
Définitions
Autonomie
(km ou miles)
(Pourcentage du niveau de charge de la batterie
de traction
)(Électrique)
/Nombre de kilomètres pouvant
être encore parcourus avec le
carburant restant dans le réservoir (en fonction
de la consommation moyenne des derniers
kilomètres parcourus) (Essence ou Diesel).
Niveau actuel de charge de la batterie de
traction et autonomie restante (Électrique).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Véhicule avec moteur Essence ou Diesel :
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent. Après un complément de carburant d'au moins
5
litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100 km.
L’affichage fixe de tirets à la place de chiffres en
roulant indique un dysfonctionnement.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Véhicule avec moteur Électrique :
Deux niveaux d’alerte successifs indiquent que
la quantité d’énergie disponible devient faible :
Pour plus d’informations sur les indicateurs
et notamment sur l’indicateur de niveau de
charge (Électrique), se reporter à la rubrique
correspondante.
Consommation instantanée
(l/100 km ou km/l ou mpg)
(kWh/100 km ou km/kWh ou miles/kWh)
(Électrique)
/ Calculée d'après les dernières
secondes écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h
(Essence).
Consommation moyenne
(l/100 km ou km/l ou mpg)
(kWh/100 km ou km/kWh ou miles/kWh)
(Électrique)
/ Calculée depuis la dernière
remise à zéro des données du
trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Radio Tactile
BLUETOOTH


Ce système donne accès aux éléments
suivants :

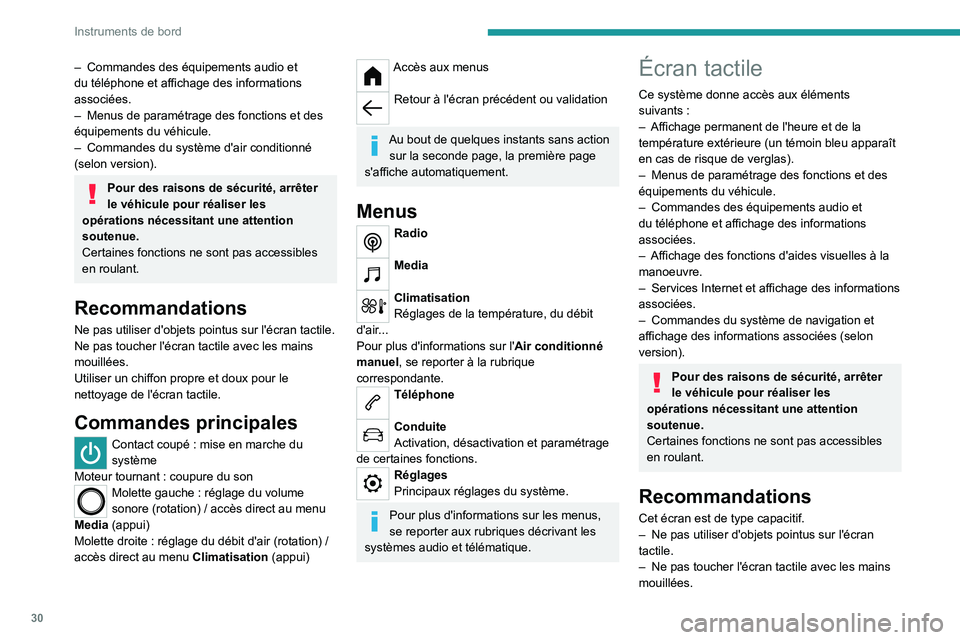

30
Instruments de bord
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes du système d'air conditionné
(selon version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Commandes principales
Contact coupé : mise en marche du
système
Moteur tournant : coupure du son
Molette gauche : réglage du volume
sonore (rotation) / accès direct au menu
Media (appui)
Molette droite : réglage du débit d'air (rotation)
/
accès direct au menu Climatisation (appui)
Accès aux menus
Retour à l'écran précédent ou validation
Au bout de quelques instants sans action
sur la seconde page, la première page
s'affiche automatiquement.
Menus
Radio
Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
manuel, se reporter à la rubrique
correspondante.
Téléphone
Conduite
Activation, désactivation et paramétrage
de certaines fonctions.
Réglages
Principaux réglages du système.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–


Affichage des fonctions d'aides visuelles à la
manoeuvre.
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile
.
–

Ne pas toucher l'écran tactile
avec les mains
mouillées.

31
Instruments de bord

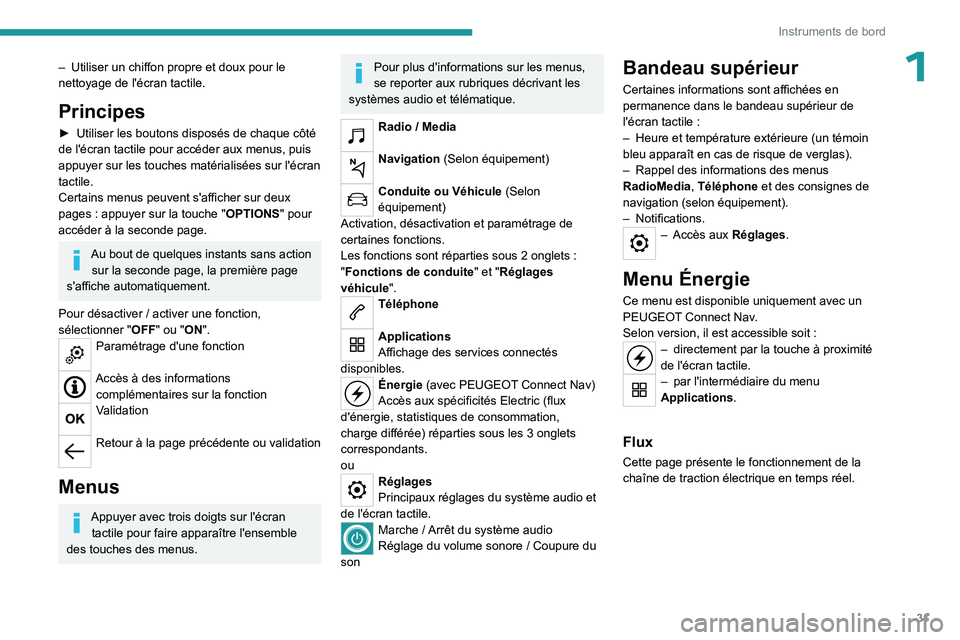

1– Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile .
Principes
► Utiliser les boutons disposés de chaque côté
de l'écran tactile pour accéder aux menus, puis
appuyer sur les touches matérialisées sur l'écran
tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Menus
Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Affichage des services connectés
disponibles.
Énergie (avec PEUGEOT Connect Nav)
Accès aux spécificités Electric (flux
d'énergie, statistiques de consommation,
charge différée) réparties sous les 3
onglets
correspondants.
ou
Réglages
Principaux réglages du système audio et
de l'écran tactile.
Marche / Arrêt du système audio
Réglage du volume sonore / Coupure du
son
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–

Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–


Rappel des informations des menus
RadioMedia

, Téléphone et des consignes de
navigation (selon équipement).
–

Notifications.
– Accès aux Réglages.
Menu Énergie
Ce menu est disponible uniquement avec un
PEUGEOT Connect Nav.
Selon version, il est accessible soit
:
– directement par la touche à proximité
de l'écran tactile.
– par l'interm édiaire du menu
Applications .
Flux
Cette page présente le fonctionnement de la
chaîne de traction électrique en temps réel.

32
Instruments de bord

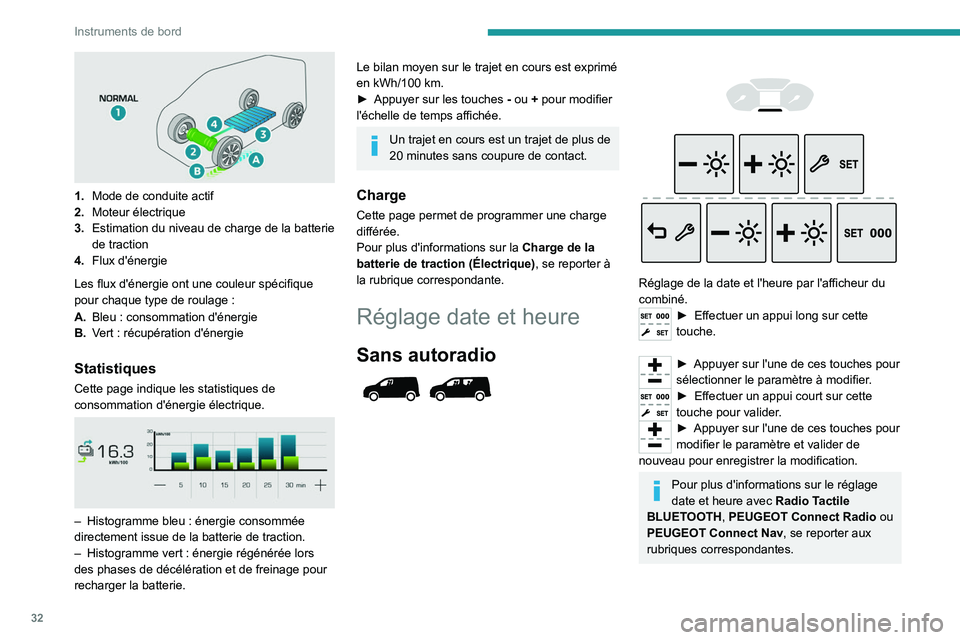

1.Mode de conduite actif
2. Moteur électrique
3. Estimation du niveau de charge de la batterie
de traction
4. Flux d'énergie
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
A. Bleu
: consommation d'énergie
B. Vert
: récupération d'énergie
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique.


– Histogramme bleu : énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
Le bilan moyen sur le trajet en cours est exprimé
en kWh/100 km.
â–º

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge
Cette page permet de programmer une charge
différée.
Pour plus d'informations sur la Charge de la
batterie de traction (Électrique), se reporter à
la rubrique correspondante.
Réglage date et heure
Sans autoradio





Réglage de la date et l'heure par l'afficheur du
combiné.
â–º Effectuer un appui long sur cette
touche.
â–º Appuyer sur l'une de ces touches pour
sélectionner le paramètre à modifier .
â–º Effectuer un appui court sur cette
touche pour valider .
â–º Appuyer sur l'une de ces touches pour
modifier le paramètre et valider de
nouveau pour enregistrer la modification.
Pour plus d'informations sur le réglage
date et heure avec Radio Tactile
BLUETOOTH, PEUGEOT Connect Radio ou
PEUGEOT Connect Nav, se reporter aux
rubriques correspondantes.

33
Ouvertures

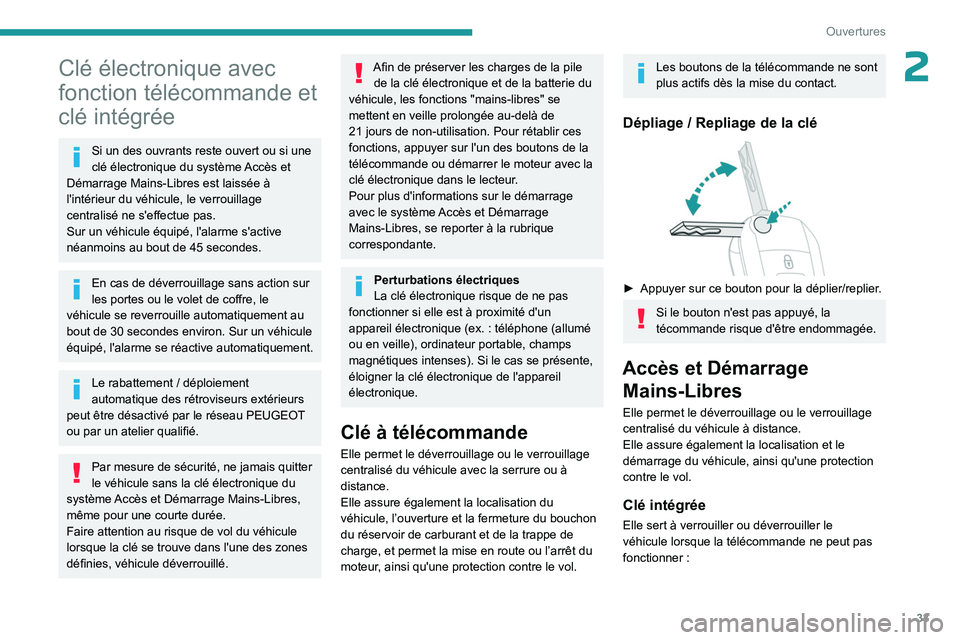

2Clé électronique avec
fonction télécommande et
clé intégrée
Si un des ouvrants reste ouvert ou si une
clé électronique du système Accès et
Démarrage Mains-Libres est laissée à
l'intérieur du véhicule, le verrouillage
centralisé ne s'effectue pas.
Sur un véhicule équipé, l'alarme s'active
néanmoins au bout de 45
secondes.
En cas de déverrouillage sans action sur
les portes ou le volet de coffre, le
véhicule se reverrouille automatiquement au
bout de 30
secondes environ. Sur un véhicule
équipé, l'alarme se réactive automatiquement.
Le rabattement / déploiement
automatique des rétroviseurs extérieurs
peut être désactivé par le réseau PEUGEOT
ou par un atelier qualifié.
Par mesure de sécurité, ne jamais quitter
le véhicule sans la clé électronique du
système Accès et Démarrage Mains-Libres,
même pour une courte durée.
Faire attention au risque de vol du véhicule
lorsque la clé se trouve dans l'une des zones
définies, véhicule déverrouillé.
Afin de préserver les charges de la pile de la clé électronique et de la batterie du
véhicule, les fonctions "mains-libres" se
mettent en veille prolongée au-delà de
21

jours de non-utilisation. Pour rétablir ces
fonctions, appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur avec la
clé électronique dans le lecteur.
Pour plus d'informations sur le démarrage
avec le système Accès et Démarrage
Mains-Libres, se reporter à la rubrique
correspondante.
Perturbations électriques
La clé électronique risque de ne pas
fonctionner si elle est à proximité d'un
appareil électronique (ex.
: téléphone (allumé
ou en veille), ordinateur portable, champs
magnétiques intenses). Si le cas se présente,
éloigner la clé électronique de l'appareil
électronique.
Clé à télécommande
Elle permet le déverrouillage ou le verrouillage
centralisé du véhicule avec la serrure ou à
distance.
Elle assure également la localisation du
véhicule, l’ouverture et la fermeture du bouchon
du réservoir de carburant et de la trappe de
charge, et permet la mise en route ou l’arrêt du
moteur, ainsi qu'une protection contre le vol.
Les boutons de la télécommande ne sont
plus actifs dès la mise du contact.
Dépliage / Repliage de la clé

► Appuyer sur ce bouton pour la déplier/replier .
Si le bouton n'est pas appuyé, la
técommande risque d'être endommagée.
Accès et Démarrage
Mains-Libres
Elle permet le déverrouillage ou le verrouillage
centralisé du véhicule à distance.
Elle assure également la localisation et le
démarrage du véhicule, ainsi qu'une protection
contre le vol.
Clé intégrée
Elle sert à verrouiller ou déverrouiller le
véhicule lorsque la télécommande ne peut pas
fonctionner
:

34
Ouvertures
– usure de la pile, batterie du véhicule
déchargée ou débranchée, ...
–

véhicule situé dans une zone à forts
rayonnements électromagnétiques.


► Maintenir ce bouton 1 tiré pour retirer la clé 2
du boîtier.
Si l'alarme est activée, l'alerte sonore
déclenchée lors de l'ouverture d'une
porte à la clé (intégrée à la télécommande),
sera stoppée à la mise du contact.
Une fois la clé intégrée éjectée, toujours
la garder sur soi pour pouvoir effectuer
les procédures de secours correspondantes.
"Accès et Démarrage Mains-Libres"
sur soi


Elle permet le déverrouillage, le verrouillage
et le démarrage du véhicule en gardant
la télécommande sur soi dans la zone de
reconnaissance " A".
En position contact (accessoires), avec
le bouton "START/STOP", la fonction
mains-libres est désactivée et il n'est pas
possible d'ouvrir les portes.
Pour plus d’informations sur le Démarrage-
arrêt du moteur et notamment la
position contact, se reporter à la rubrique
correspondante.
Localisation du véhicule
Cette fonction permet de repérer le véhicule à
distance, véhicule verrouillé, par :
–

Clignotement des indicateurs de direction
pendant 10

secondes environ.
– Allumage des plafonniers.► Appuyer sur ce bouton.
Éclairage à distance
Un appui court sur ce bouton permet de
déclencher l'éclairage à distance
(allumage des feux de position, des feux de
croisement et des éclaireurs de plaque
minéralogique).
Un deuxième appui sur le bouton, avant la fin de
la temporisation, annule l'éclairage à distance.
Conseils
Télécommande
La télécommande est un système haute
fréquence sensible
; ne pas la manipuler
dans ses poches au risque de déverrouiller le
véhicule à son insu.
Éviter de manipuler les boutons de la
télécommande hors de portée du véhicule
:
risque de la rendre inopérante. Il serait alors
nécessaire de procéder à une réinitialisation.
La télécommande ne peut pas fonctionner
tant que la clé est dans l'antivol, même
contact coupé.
Protection antivol
Ne pas apporter de modification au
système d'antidémarrage électronique, cela
pourrait engendrer des dysfonctionnements.

35
Ouvertures
2Pour les versions avec contacteur à clé, ne
pas oublier de retirer la clé et de tourner le
volant pour bloquer la colonne de direction.
Verrouillage du véhicule
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans l'habitacle
plus difficile en cas d'urgence.
Par mesure de sécurité, retirer la clé de
l'antivol ou prendre la clé électronique en
quittant le véhicule, même pour une courte
durée.
Achat d'un véhicule d'occasion
Faire effectuer une mémorisation des
clés par le réseau PEUGEOT afin d'être sûr
que les clés détenues sont les seules qui
permettent la mise en route du véhicule.
L'accumulation de salissures sur la
surface intérieure de la poignée peut
altérer la détection (eau, poussière, boue, sel,
...).
Si un nettoyage de la surface intérieure de la
poignée à l'aide d'un chiffon ne permet pas
de rétablir la détection, consulter le réseau
PEUGEOT ou un atelier qualifié.
Un apport soudain d'eau (jet d'eau, lavage
haute pression, ...) peut être considéré par
le système comme une volonté d'accès au
véhicule.
Déverrouillage total ou
sélectif




Le déverrouillage total permet de déverrouiller
la totalité des ouvrants du véhicule (avant,
latéraux et arrière).


Le déverrouillage sélectif permet de déverrouiller
soit les portes de la cabine, soit les ouvrants de
la zone de chargement (latéraux et arrière).
Cette séparation des déverrouillages
entre cabine et zone de chargement
est une sécurité d’usage.
Cela vous permet de fermer les accès de la
partie du véhicule dans laquelle vous n'êtes
pas présent.
Activation / Désactivation
Avec bouton



► Pour activer le déverrouillage sélectif
entre cabine et zone de chargement ou
pour désactiver cette sélectivité et revenir au
déverrouillage total, mettre le contact et appuyer
plus de deux secondes sur ce bouton.
Un signal sonore et, selon l’équipement,
l’affichage d’un message confirme la prise en
compte de la demande.
Sans bouton
L'activation ou la neutralisation de
la sélectivité entre la porte
conducteur et les autres portes et le coffre se
font via le menu de configuration du véhicule.
Déverrouillage total
Avec la clé
► Pour déverrouiller totalement le véhicule,
insérez la clé dans la serrure puis tournez-la
vers l’avant du véhicule.

36
Ouvertures
► Puis pour ouvrir la porte, tirez sur la poignée.
Si votre véhicule en est équipé, l'alarme ne
se désactive pas. L'
ouverture d'une porte
déclenchera l'alarme qui sera interrompue à la
mise du contact.
Avec la télécommande
► Appuyer sur l’un de ce s
boutons pour déverrouiller le
véhicule.
Le déverrouillage est signalé par le
clignotement rapide des feux indicateurs
de direction pendant 2 secondes environ.
Dans le même temps, en fonction de votre
version, les rétroviseurs extérieurs se
déploient.
Avec l'Accès et Démarrage Mains- Libres "sur soi"


► Pour déverrouiller le véhicule, télécommande
sur soi dans la zone de reconnaissance A ,
passer la main derrière l’une des poignées (porte(s) avant et porte(s) latérale(s)
coulissante(s) manuelle(s) ou portes battantes).
â–º

T
irer la poignée pour ouvrir l’ouvrant
correspondant.
Avec portes battantes


► Pour déverrouiller le véhicule, télécommande
dans la zone de reconnaissance A
, passez la
main derrière la poignez de la porte battante.
â–º

Puis, tirez la poignée pour l'ouvrir
.
Avec volet de coffre


► Pour déverrouiller le véhicule, télécommande
dans la zone de reconnaissance A
, appuyez
sur la commande de déverrouillage du volet de
coffre.
â–º

Soulevez le volet de coffre.
Déverrouillage sélectif
Avec la télécommande
► Pour déverrouille r uniquement les
portes de la cabine, appuyer une
première fois sur ce bouton.
â–º

Pour déverrouiller les ouvrants de la zone de
chargement

(latéraux et arrière), appuyer une
seconde fois sur ce bouton.
ou

37
Ouvertures
2â–º Appuyer sur ce bouton de la
télécommande pour déverrouiller
uniquement la zone de chargement
.
Le déverrouillage est signalé par le
clignotement rapide des feux indicateurs
de direction pendant 2 secondes environ.
Dans le même temps, en fonction de votre
version, les rétroviseurs extérieurs se
déploient.
Avec l'Accès et Démarrage Mains- Libres "sur soi"


► Pour déverrouille r seulement la
cabine, télécommande sur vous dans la
zone de reconnaissance A, passez la main
derrière la poignée de la porte conducteur.
► Pour déverrouiller seulement la
cabine, télécommande sur vous dans la
zone de reconnaissance B, passez la main
derrière la poignée de la porte conducteur.
â–º

T

irez sur la poignée pour ouvrir la cabine.
L’état de verrouillage des ouvrants de la
zone de chargement reste inchangé.
â–º

Pour déverrouiller seulement la zone de
chargement

, télécommande sur vous dans la
zone de reconnaissance A, B ou C, passez la
main derrière l’une des poignées de la porte
latérale gauche ou latérale droite, ou arrière
(porte battante gauche ou volet de coffre).
â–º

T

irez sur la poignée pour ouvrir la zone de
chargement.
En fonction de votre version, les
rétroviseurs extérieurs se déploient
uniquement au déverrouillage de la cabine,
l'alarme est désactivée.
Déverrouillage



Le déverrouillage est signalé par le
clignotement rapide des feux indicateurs
de direction pendant quelques secondes.
En fonction de votre version, les rétroviseurs
extérieurs se déploient, l'alarme est
désactivée.
Avec la clé
► Pour déverrouiller totalement le véhicule,
insérez la clé dans la serrure puis tournez-la
vers l’avant du véhicule.
â–º

Puis pour ouvrir la porte, tirez sur la poignée.
Si votre véhicule en est équipé, l'alarme ne
se désactive pas. L'

ouverture d'une porte
déclenchera l'alarme qui sera interrompue à la
mise du contact.
Avec la télécommande
â–º Appuyer sur ce bouton pour
déverrouiller le véhicule.
Avec l'Accès et Démarrage Mains-Libres "sur soi"




► Pour déverrouiller le véhicule, télécommande
sur soi dans la zone de reconnaissance A ,
passer la main derrière l’une des poignées
(porte(s) avant et porte(s) latérale(s)
coulissante(s) manuelle(s) ou portes battantes).

38
Ouvertures


► Pour déverrouiller le véhicule, télécommande
sur soi dans la zone de reconnaissance A ,
passer la main derrière l’une des poignées
(porte(s) avant).
â–º

T
irer la poignée pour ouvrir l’ouvrant
correspondant.
Avec portes battantes / volet de coffre



► Pour déverrouiller le véhicule, télécommande
dans la zone de reconnaissance A , passer la
main derrière la poignée de la porte battante
/
appuyer sur la commande de déverrouillage du
volet de coffre.
â–º

T
irer la poignée de la porte battante /
soulever le volet de coffre.
Avec lunette de volet de coffre

► Avec l'Accès et Démarrage Mains-Libres
sur soi, pour déverrouiller le véhicule, appuyer
sur la commande de déverrouillage de la
lunette ouvrante du volet de coffre. La lunette
s’entrouvre, puis la soulever pour l'ouvrir.
Verrouillage
Assurez-vous que rien ni personne n'empêche la fermeture correcte des
vitres.
Faites particulièrement attention aux enfants
pendant les manoeuvres de vitres.
Le verrouillage / le super-verrouillage
sont signalés par l'allumage fixe des feux
