PEUGEOT PARTNER 2022 Manuel du propriétaire (in French)

59
Ergonomie et confort
3

► Pivoter la poignée 1 de déverrouillage du
dossier.
â–º

Accompagner le dossier jusqu'à l'horizontale.
Remise en place des
dossiers
Vérifiez, au préalable, que les ceintures
de sécurité latérales sont bien plaquées
verticalement à côté des anneaux de
verrouillage des dossiers.
â–º

Redressez le dossier et poussez-le
fermement pour enclencher son système de
verrouillage.
â–º


Vérifiez que le témoin rouge de la poignée

1

de déverrouillage n'est plus visible.
â–º

Vérifiez que les ceintures de sécurité


latérales ne se sont pas coincées pendant la
manoeuvre.

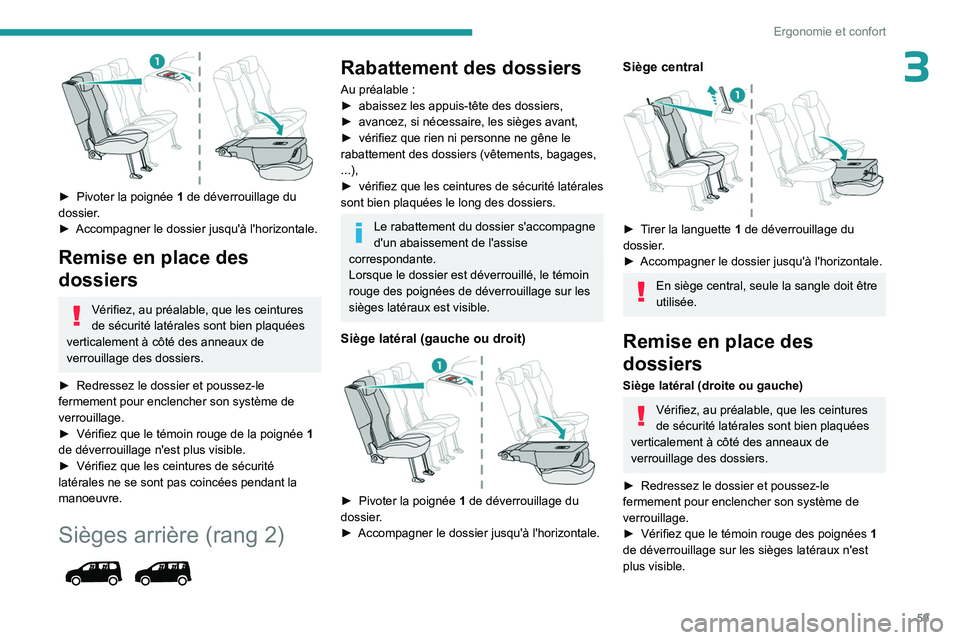

Sièges arrière (rang 2)

Rabattement des dossiers
Au préalable :
► abaissez les appuis-tête des dossiers,
â–º

avancez, si nécessaire, les sièges avant,
â–º


vérifiez que rien ni personne ne gêne le
rabattement des dossiers (vêtements, bagages,
...),
â–º


vérifiez que les ceintures de sécurité

latérales
sont bien plaquées le long des dossiers.
Le rabattement du dossier s'accompagne
d'un abaissement de l'assise
correspondante.
Lorsque le dossier est déverrouillé, le témoin
rouge des poignées de déverrouillage sur les
sièges latéraux est visible.
Siège latéral (gauche ou droit)

► Pivoter la poignée 1 de déverrouillage du
dossier.
â–º

Accompagner le dossier jusqu'à l'horizontale.
Siège central

► Tirer la languette 1 de déverrouillage du
dossier.
â–º

Accompagner le dossier jusqu'à l'horizontale.
En siège central, seule la sangle doit être
utilisée.
Remise en place des
dossiers
Siège latéral (droite ou gauche)
Vérifiez, au préalable, que les ceintures
de sécurité latérales sont bien plaquées
verticalement à côté des anneaux de
verrouillage des dossiers.
â–º

Redressez le dossier et poussez-le
fermement pour enclencher son système de
verrouillage.
â–º


Vérifiez que le témoin rouge des poignées

1

de déverrouillage sur les sièges latéraux n'est
plus visible.

60
Ergonomie et confort

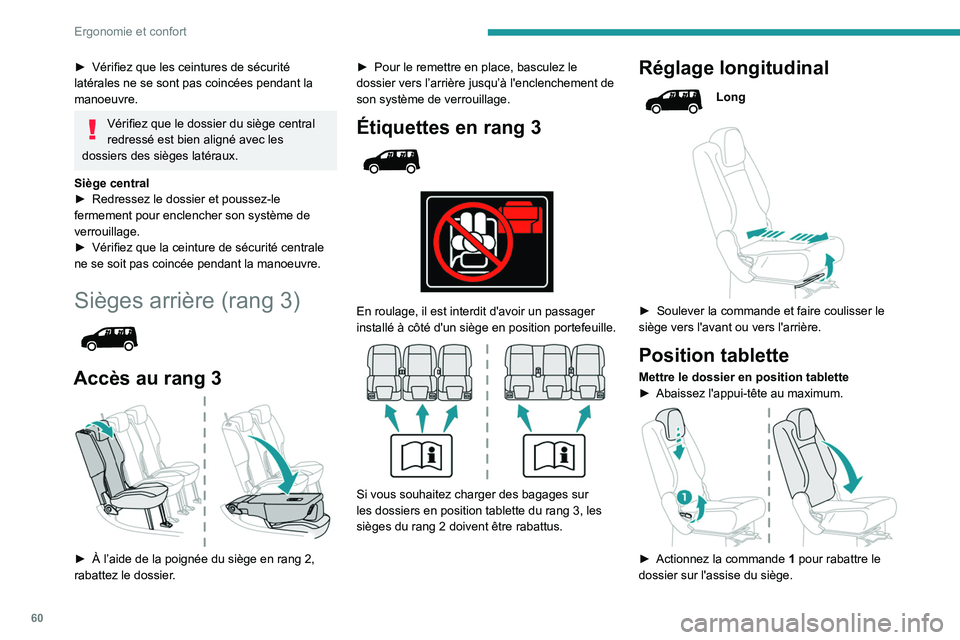

► Vérifiez que les ceintures de sécurité
latérales ne se sont pas coincées pendant la
manoeuvre.
Vérifiez que le dossier du siège central
redressé est bien aligné avec les
dossiers des sièges latéraux.
Siège central
â–º

Redressez le dossier et poussez-le
fermement pour enclencher son système de
verrouillage.
â–º


Vérifiez que la ceinture de sécurité

centrale
ne se soit pas coincée pendant la manoeuvre.
Sièges arrière (rang 3)

Accès au rang 3

► À l’aide de la poignée du siège en rang 2,
rabattez le dossier . â–º

Pour le remettre en place, basculez le
dossier vers l’arrière jusqu’à l'enclenchement de
son système de verrouillage.
Étiquettes en rang 3



En roulage, il est interdit d'avoir un passager
installé à côté d'un siège en position portefeuille.


Si vous souhaitez charger des bagages sur
les dossiers en position tablette du rang 3, les
sièges du rang
2 doivent être rabattus.
Réglage longitudinal
Long


â–º Soulever la commande et faire coulisser le
siège vers l'avant ou vers l'arrière.
Position tablette
Mettre le dossier en position tablette
► Abaissez l'appui-tête au maximum.

â–º Actionnez la commande 1 pour rabattre le
dossier sur l'assise du siège.

61
Ergonomie et confort

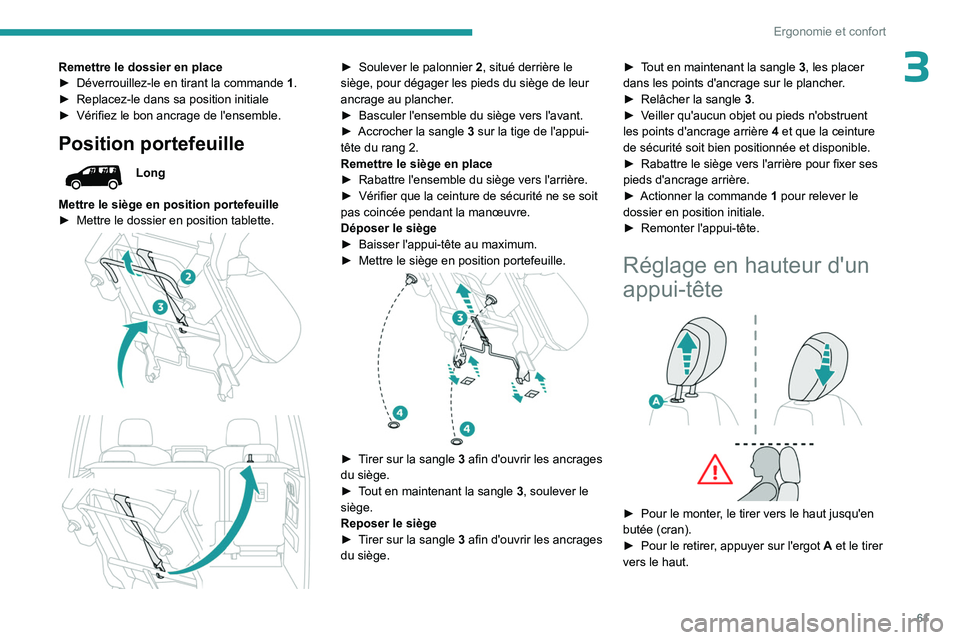

3Remettre le dossier en place
► Déverrouillez-le en tirant la commande 1 .
â–º

Replacez-le dans sa position initiale
â–º


Vérifiez le bon ancrage de l'ensemble.
Position portefeuille
Long
Mettre le siège en position portefeuille
â–º

Mettre le dossier en position tablette.



► Soulever le palonnier 2 , situé derrière le
siège, pour dégager les pieds du siège de leur
ancrage au plancher.
â–º

Basculer l'ensemble du siège vers l'avant.
â–º


Accrocher la sangle

3
sur la tige de l'appui-
tête du rang
2.
Remettre le siège en place
â–º

Rabattre l'ensemble du siège vers l'arrière.
â–º


Vérifier que la ceinture de sécurité

ne se soit
pas coincée pendant la manœuvre.
Déposer le siège
â–º

Baisser l'appui-tête au maximum.
â–º


Mettre le siège en position portefeuille.

â–º Tirer sur la sangle 3 afin d'ouvrir les ancrages
du siège.
â–º

T
out en maintenant la sangle
3
, soulever le
siège.
Reposer le siège
â–º

T
irer sur la sangle
3
afin d'ouvrir les ancrages
du siège. ►

T
out en maintenant la sangle
3
, les placer
dans les points d'ancrage sur le plancher.
â–º
Relâcher la sangle

3
.
â–º
V
eiller qu'aucun objet ou pieds n'obstruent
les points d'ancrage arrière
4
et que la ceinture
de sécurité soit bien positionnée et disponible.
â–º
Rabattre le siège vers l'arrière pour fixer ses
pieds d'ancrage arrière.
â–º

Actionner la commande

1
pour relever le
dossier en position initiale.
â–º
Remonter l'appui-tête.
Réglage en hauteur d'un
appui-tête


â–º Pour le monter
, le tirer vers le haut jusqu'en
butée (cran).
â–º

Pour le retirer
, appuyer sur l'ergot A et le tirer
vers le haut.

62
Ergonomie et confort

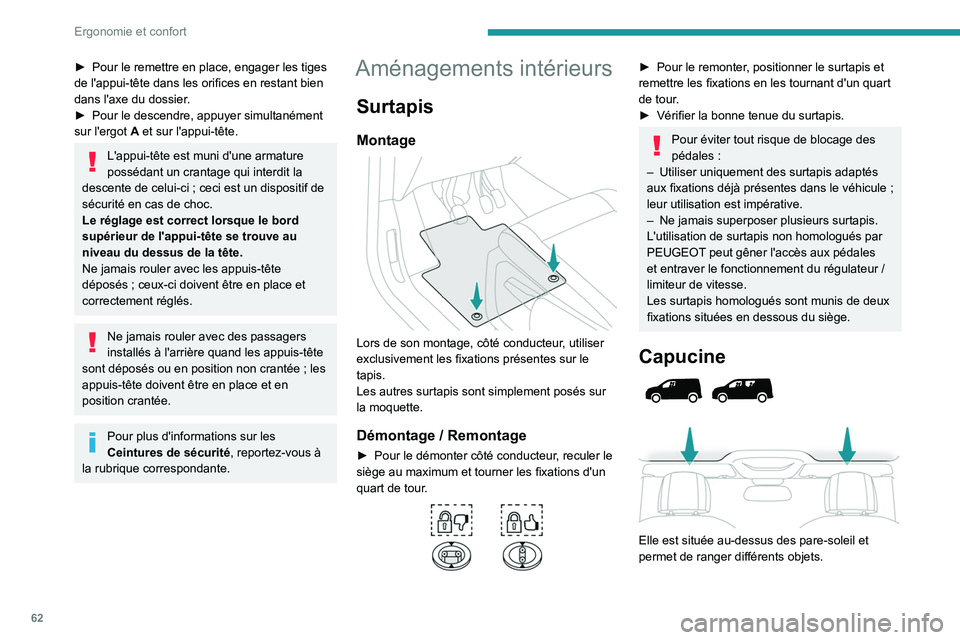

â–º Pour le remettre en place, engager les tiges
de l'appui-tête dans les orifices en restant bien
dans l'axe du dossier
.
â–º

Pour le descendre, appuyer simultanément
sur l'ergot

A et sur l'appui-tête.
L'appui-tête est muni d'une armature
possédant un crantage qui interdit la
descente de celui-ci
; ceci est un dispositif de
sécurité en cas de choc.
Le réglage est correct lorsque le bord
supérieur de l'appui-tête se trouve au
niveau du dessus de la tête.
Ne jamais rouler avec les appuis-tête
déposés
; ceux-ci doivent être en place et
correctement réglés.
Ne jamais rouler avec des passagers
installés à l'arrière quand les appuis-tête
sont déposés ou en position non crantée
; les
appuis-tête doivent être en place et en
position crantée.
Pour plus d'informations sur les
Ceintures de sécurité, reportez-vous à
la rubrique correspondante.
Aménagements intérieurs
Surtapis
Montage

Lors de son montage, côté conducteur, utiliser
exclusivement les fixations présentes sur le
tapis.
Les autres surtapis sont simplement posés sur
la moquette.
Démontage / Remontage
► Pour le démonter côté conducteur , reculer le
siège au maximum et tourner les fixations d'un
quart de tour.


â–º Pour le remonter , positionner le surtapis et
remettre les fixations en les tournant d'un quart
de tour.
â–º

Vérifier la bonne tenue du surtapis.
Pour éviter tout risque de blocage des
pédales :
–

Utiliser uniquement des surtapis adaptés
aux fixations déjà présentes dans le véhicule


;
leur utilisation est impérative.
–


Ne jamais superposer plusieurs surtapis.
L'utilisation de surtapis non homologués par
PEUGEOT peut gêner l'accès aux pédales
et entraver le fonctionnement du régulateur

/
limiteur de vitesse.
Les surtapis homologués sont munis de deux
fixations situées en dessous du siège.
Capucine



Elle est située au-dessus des pare-soleil et
permet de ranger différents objets.

63
Ergonomie et confort

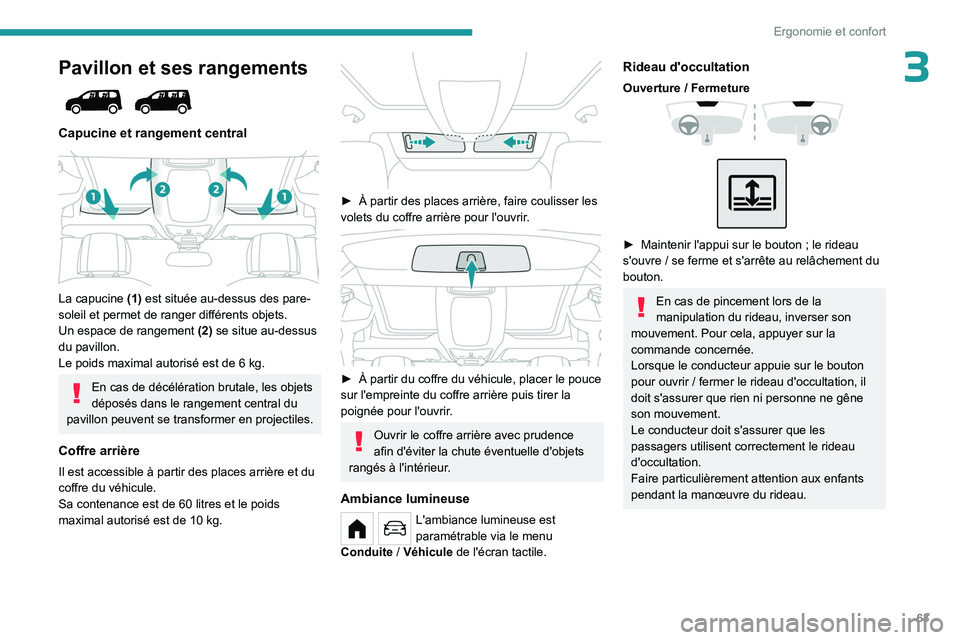

3Pavillon et ses rangements

Capucine et rangement central

La capucine (1) est située au-dessus des pare-
soleil et permet de ranger différents objets.
Un espace de rangement

(2)
se situe au-dessus
du pavillon.
Le poids maximal autorisé est de 6
kg.
En cas de décélération brutale, les objets
déposés dans le rangement central du
pavillon peuvent se transformer en projectiles.
Coffre arrière
Il est accessible à partir des places arrière et du
coffre du véhicule.
Sa contenance est de 60
litres et le poids
maximal autorisé est de 10
kg.


► À partir des places arrière, faire coulisser les
volets du coffre arrière pour l'ouvrir .


► À partir du coffre du véhicule, placer le pouce
sur l'empreinte du coffre arrière puis tirer la
poignée pour l'ouvrir
.
Ouvrir le coffre arrière avec prudence
afin d'éviter la chute éventuelle d'objets
rangés à l'intérieur.
Ambiance lumineuse
L'ambiance lumineuse est
paramétrable via le menu
Conduite


/ Véhicule de l'écran tactile.
Rideau d'occultation
Ouverture / Fermeture



â–º Maintenir l'appui sur le bouton ; le rideau
s'ouvre / se ferme et s'arrête au relâchement du
bouton.
En cas de pincement lors de la
manipulation du rideau, inverser son
mouvement. Pour cela, appuyer sur la
commande concernée.
Lorsque le conducteur appuie sur le bouton
pour ouvrir
/ fermer le rideau d'occultation, il
doit s'assurer que rien ni personne ne gêne
son mouvement.
Le conducteur doit s'assurer que les
passagers utilisent correctement le rideau
d'occultation.
Faire particulièrement attention aux enfants
pendant la manœuvre du rideau.

64
Ergonomie et confort

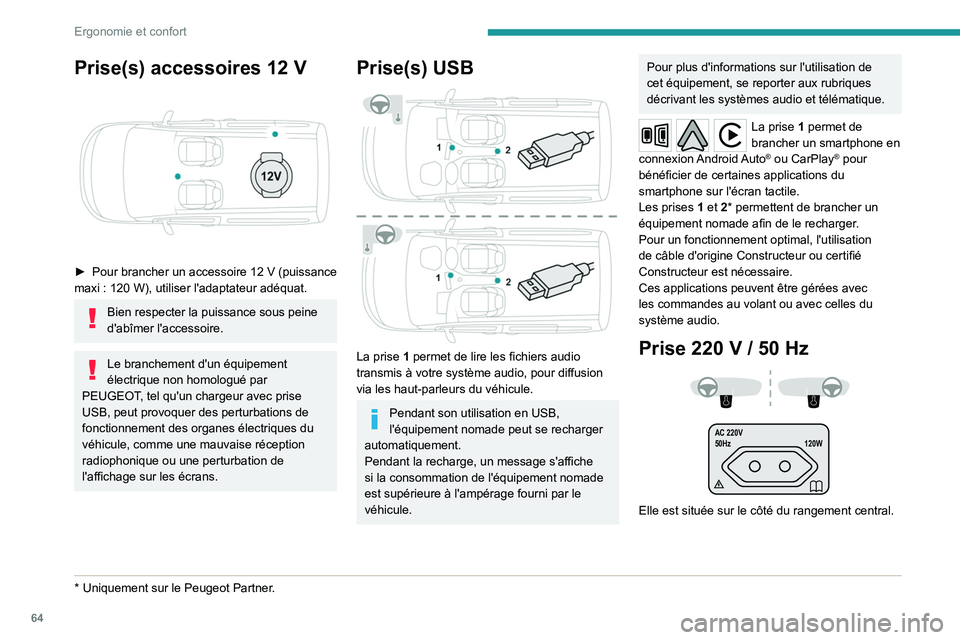

Prise(s) accessoires 12 V

â–º Pour brancher un accessoire 12 V (puissance
maxi : 120 W), utiliser l'adaptateur adéquat.
Bien respecter la puissance sous peine
d'abîmer l'accessoire.
Le branchement d'un équipement
électrique non homologué par
PEUGEOT, tel qu'un chargeur avec prise
USB, peut provoquer des perturbations de
fonctionnement des organes électriques du
véhicule, comme une mauvaise réception
radiophonique ou une perturbation de
l'affichage sur les écrans.
* Uniquement sur le Peugeot Partner.
Prise(s) USB

La prise 1 permet de lire les fichiers audio
transmis à votre système audio, pour diffusion
via les haut-parleurs du véhicule.
Pendant son utilisation en USB,
l'équipement nomade peut se recharger
automatiquement.
Pendant la recharge, un message s'affiche
si la consommation de l'équipement nomade
est supérieure à l'ampérage fourni par le
véhicule.
Pour plus d'informations sur l'utilisation de
cet équipement, se reporter aux rubriques
décrivant les systèmes audio et télématique.
La prise 1 permet de
brancher un smartphone en
connexion
Android Auto
® ou CarPlay® pour
bénéficier de certaines applications du
smartphone sur l'écran tactile.
Les prises

1 et 2* permettent de brancher un
équipement nomade afin de le recharger.
Pour un fonctionnement optimal, l'utilisation
de câble d'origine Constructeur ou certifié
Constructeur est nécessaire.
Ces applications peuvent être gérées avec
les commandes au volant ou avec celles du
système audio.
Prise 220 V / 50 Hz


AC 220V
50Hz 120W

Elle est située sur le côté du rangement central.

65
Ergonomie et confort
3Cette prise (puissance maxi : 150 W) fonctionne
moteur tournant, ainsi qu'en mode ST OP du
Stop & Start.
â–º

Soulever le couvercle de protection.
â–º


Vérifier que le voyant vert est allumé.
â–º


Brancher votre appareil multimédia ou tout
autre appareil électrique (chargeur de téléphone,
ordinateur portable, lecteur CD-DVD, chauffe-
biberon, ...).
En cas de dysfonctionnement, le voyant vert
clignote.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Brancher un seul appareil à la fois sur la
prise (pas de rallonge ou de multiprise).
Brancher uniquement des appareils avec
isolation de classe
II (indiquée sur l'appareil).
Ne pas utiliser d'appareil à carcasse
métallique (rasoir électrique, ...).
Par sécurité, en cas de surconsommation
et lorsque le système électrique du
véhicule le nécessite (conditions climatiques
particulières, surcharge électrique, ...), le
courant arrivant à la prise sera coupé
; le
voyant vert s'éteint.
Recharge smartphone sans
fil




Ce système recharge sans fil des appareils
nomades tels que les smartphones, en utilisant
le principe de l'induction magnétique, selon la
norme Qi 1.1.
L'appareil à recharger doit être compatible avec
la norme Qi, de par sa conception ou à l'aide
d'un étui ou coque compatible.
Un tapis peut aussi être utilisé à condition que
celui-ci soit homologué par le Constructeur.
La zone de charge est signalée par le
symbole
Qi.
La charge fonctionne moteur tournant et en
mode STOP du Stop & Start.
La charge est gérée par le smartphone.
Avec le système Accès et Démarrage Mains-
Libres, le fonctionnement du chargeur peut être
momentanément perturbé à l'ouverture d'une
porte ou à la demande de coupure du contact.
Recharge
► Zone de charge dégagée, déposer un
appareil en son centre.


Lorsque l'appareil est détecté, le voyant du
chargeur s'allume en vert. Il reste allumé
pendant toute la durée du chargement de la
batterie.
Le système n'est pas conçu pour
recharger plusieurs appareils
simultanément.
Ne pas laisser d'objet métallique
(ex. pièces de monnaie, clés,
télécommande du véhicule) dans la zone de
charge pendant la recharge d'un appareil
-
Risque de surchauffe ou d'interruption de la
recharge
!
Lors de l’utilisation d’applications pour
une durée prolongée en combinaison
avec la recharge sans fil, certains
smartphones peuvent passer en mode de
sécurité thermique et entraîner l’arrêt de
certaines fonctions.

66
Ergonomie et confort

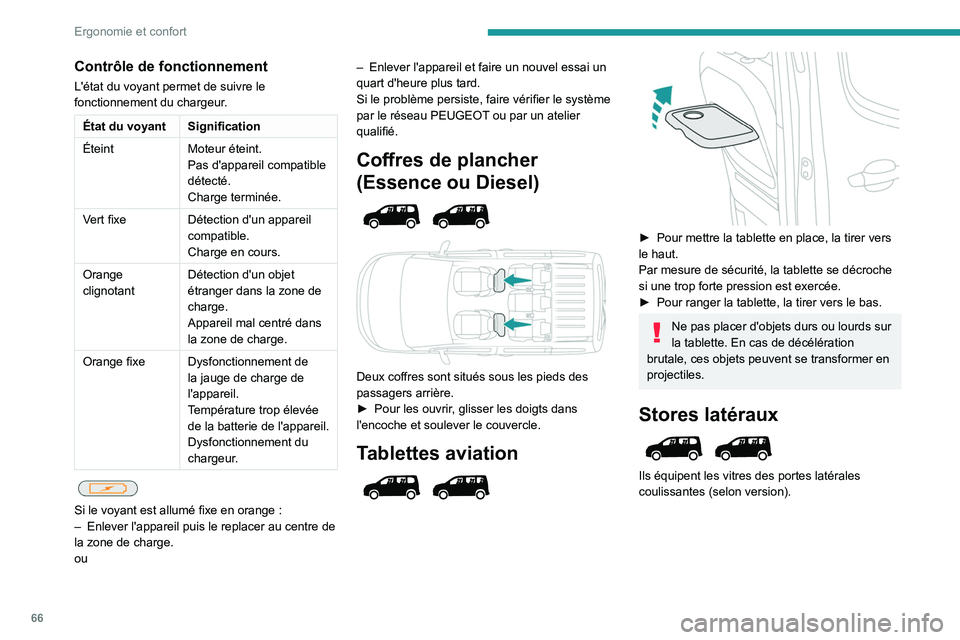

Contrôle de fonctionnement
L'état du voyant permet de suivre le
fonctionnement du chargeur.
État du voyantSignification
Éteint Moteur éteint.
Pas d'appareil compatible
détecté.
Charge terminée.
Vert fixe Détection d'un appareil
compatible.
Charge en cours.
Orange
clignotant Détection d'un objet
étranger dans la zone de
charge.
Appareil mal centré dans
la zone de charge.
Orange fixe Dysfonctionnement de
la jauge de charge de
l'appareil.
Température trop élevée
de la batterie de l'appareil.
Dysfonctionnement du
chargeur.


Si le voyant est allumé fixe en orange :
– Enlever l'appareil puis le replacer au centre de
la zone de charge.
ou –

Enlever l'appareil et faire un nouvel essai un
quart d'heure plus tard.
Si le problème persiste, faire vérifier le système
par le réseau PEUGEOT ou par un atelier qualifié.
Coffres de plancher
(Essence ou Diesel)




Deux coffres sont situés sous les pieds des
passagers arrière.
â–º
Pour les ouvrir
, glisser les doigts dans
l'encoche et soulever le couvercle.
Tablettes aviation



â–º Pour mettre la tablette en place, la tirer vers
le haut.
Par mesure de
sécurité, la tablette se décroche
si une trop forte pression est exercée.
â–º

Pour ranger la tablette, la tirer vers le bas.
Ne pas placer d'objets durs ou lourds sur
la tablette. En cas de décélération
brutale, ces objets peuvent se transformer en
projectiles.

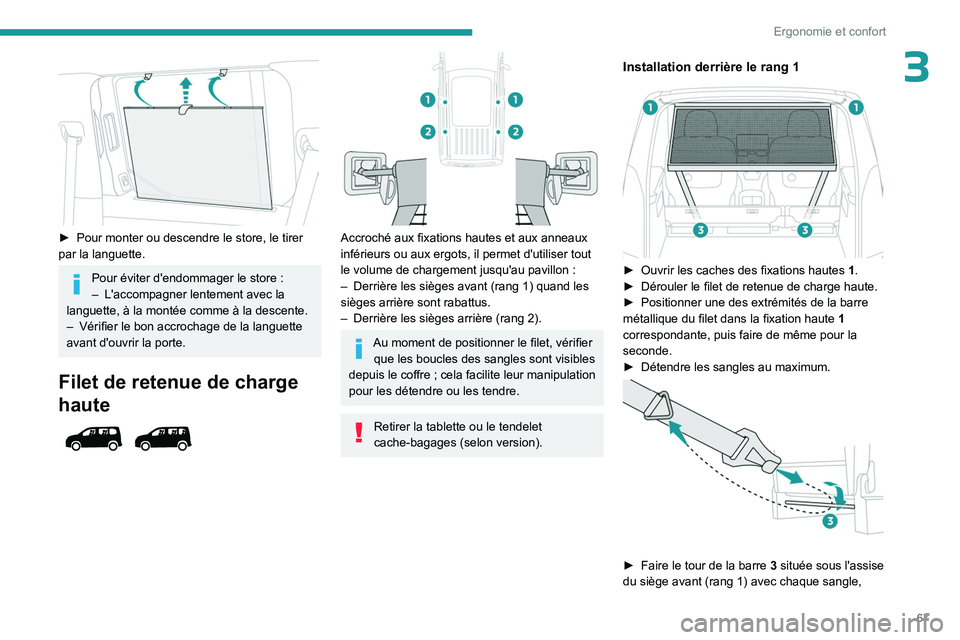

Stores latéraux

Ils équipent les vitres des portes latérales
coulissantes (selon version).

67
Ergonomie et confort
3

â–º Pour monter ou descendre le store, le tirer
par la languette.
Pour éviter d'endommager le store :
– L'accompagner lentement avec la
languette, à la montée comme à la descente.
–

Vérifier le bon accrochage de la languette
avant d'ouvrir la porte.
Filet de retenue de charge
haute




Accroché aux fixations hautes et aux anneaux
inférieurs ou aux ergots, il permet d'utiliser tout
le volume de chargement jusqu'au pavillon :
–

Derrière les sièges avant (rang
1) quand les
sièges arrière sont rabattus.
–

Derrière les sièges arrière (rang
2).
Au moment de positionner le filet, vérifier que les boucles des sangles sont visibles
depuis le coffre

;
cela facilite leur manipulation
pour les détendre ou les tendre.
Retirer la tablette ou le tendelet
cache-bagages (selon version).
Installation derrière le rang 1

â–º Ouvrir les caches des fixations hautes 1 .
► Dérouler le filet de retenue de charge haute.
â–º

Positionner une des extrémités de la barre
métallique du filet dans la fixation haute


1

correspondante, puis faire de même pour la
seconde.
â–º

Détendre les sangles au maximum.

► Faire le tour de la barre 3 située sous l'assise
du siège avant (rang 1) avec chaque sangle,

68
Ergonomie et confort
puis fixer chaque mousqueton à l'anneau de la
sangle correspondante.
â–º
Rabattre les sièges arrière.
â–º


T
endre les sangles sans relever la banquette.
â–º

Vérifier que le filet est bien accroché et bien
tendu.

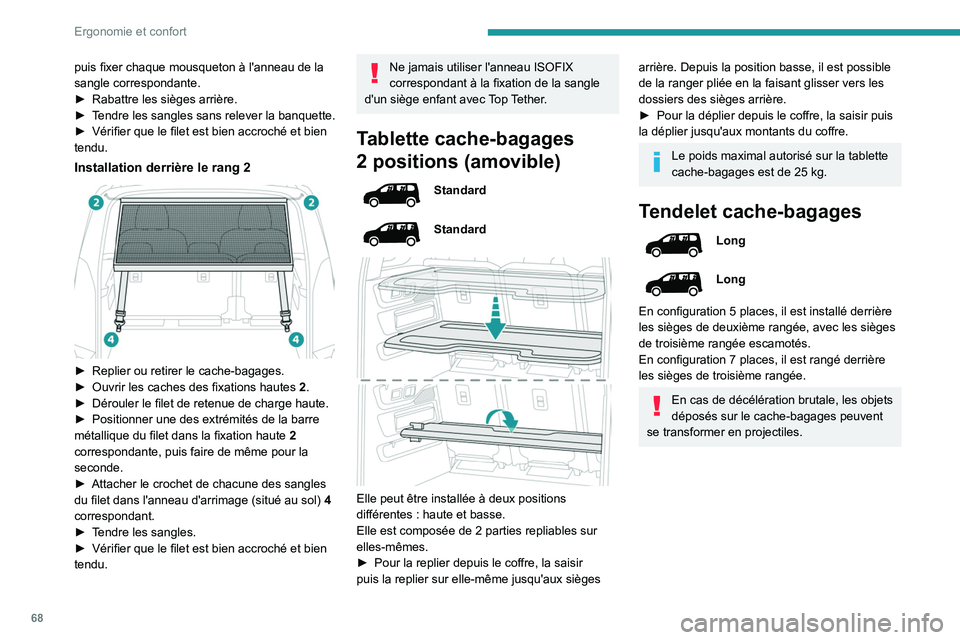

Installation derrière le rang 2

â–º Replier ou retirer le cache-bagages.
â–º Ouvrir les caches des fixations hautes 2 .
â–º

Dérouler le filet de retenue de charge haute.
â–º


Positionner une des extrémités de la barre
métallique du filet dans la fixation haute


2

correspondante, puis faire de même pour la
seconde.
â–º

Attacher le crochet de chacune des sangles
du filet dans l'anneau d'arrimage (situé au sol)


4

correspondant.
â–º

T
endre les sangles.
â–º

Vérifier que le filet est bien accroché et bien
tendu.
Ne jamais utiliser l'anneau ISOFIX
correspondant à la fixation de la sangle
d'un siège enfant avec Top Tether.
Tablette cache-bagages
2 positions (amovible)
Standard
Standard


Elle peut être installée à deux positions
différentes
: haute et basse.
Elle est composée de 2
parties repliables sur
elles-mêmes.
â–º

Pour la replier depuis le coffre, la saisir
puis la replier sur elle-même jusqu'aux sièges
arrière. Depuis la position basse, il est possible
de la ranger pliée en la faisant glisser vers les
dossiers des sièges arrière.
â–º

Pour la déplier depuis le coffre, la saisir puis
la déplier jusqu'aux montants du coffre.
Le poids maximal autorisé sur la tablette
cache-bagages est de 25 kg.
Tendelet cache-bagages
Long
Long
En configuration 5 places, il est installé derrière
les sièges de deuxième rangée, avec les sièges
de troisième rangée escamotés.
En configuration 7
places, il est rangé derrière
les sièges de troisième rangée.
En cas de décélération brutale, les objets
déposés sur le cache-bagages peuvent
se transformer en projectiles.
