PEUGEOT PARTNER 2022 Upute Za Rukovanje (in Croatian)

179
Praktične informacije

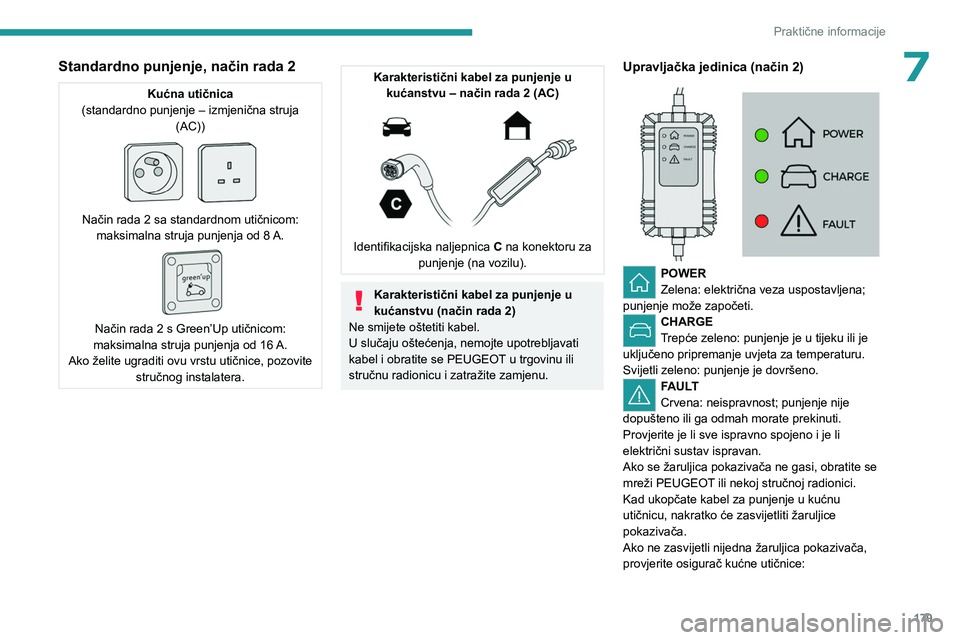

7Standardno punjenje, način rada 2
Kućna utičnica
(standardno punjenje – izmjenična struja (AC))


Način rada 2 sa standardnom utičnicom: maksimalna struja punjenja od 8 A.

Način rada 2 s Green’Up utičnicom:
maksimalna struja punjenja od 16 A.
Ako želite ugraditi ovu vrstu utičnice, pozovite stručnog instalatera.
Karakteristični kabel za punjenje u kućanstvu – način rada 2 (AC)


Identifikacijska naljepnica C na konektoru za
punjenje (na vozilu).
Karakteristični kabel za punjenje u
kućanstvu (način rada 2)
Ne smijete oštetiti kabel.
U slučaju oštećenja, nemojte upotrebljavati
kabel i obratite se PEUGEOT u trgovinu ili
stručnu radionicu i zatražite zamjenu.
Upravljačka jedinica (način 2)


POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE
Trepće zeleno: punjenje je u tijeku ili je
uključeno pripremanje uvjeta za temperaturu.
Svijetli zeleno: punjenje je dovršeno.
FAULT
Crvena: neispravnost; punjenje nije
dopušteno ili ga odmah morate prekinuti.
Provjerite je li sve ispravno spojeno i je li
električni sustav ispravan.
Ako se žaruljica pokazivača ne gasi, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kad ukopčate kabel za punjenje u kućnu
utičnicu, nakratko će zasvijetliti žaruljice
pokazivača.
Ako ne zasvijetli nijedna žaruljica pokazivača,
provjerite osigurač kućne utičnice:

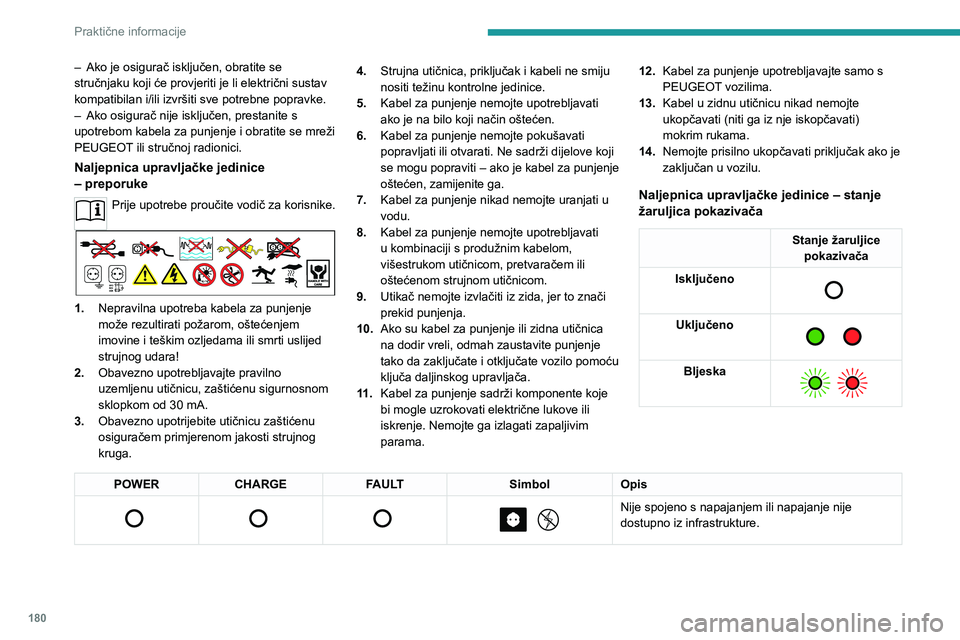

180
Praktične informacije
– Ako je osigurač isključen, obratite se
stručnjaku koji će provjeriti je li električni sustav
kompatibilan i/ili izvršiti sve potrebne popravke.
–

Ako osigurač nije isključen, prestanite s
upotrebom kabela za punjenje i obratite se mreži
PEUGEOT

ili stručnoj radionici.
Naljepnica upravljačke jedinice
– preporuke
Prije upotrebe proučite vodič za korisnike.
1.Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
2. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30
mA.
3. Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga. 4.
Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
9. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača.
11 . Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama. 12.
Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
Naljepnica upravljačke jedinice – stanje
žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno


Uključeno

Bljeska

POWER CHARGE FAULT SimbolOpis

Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.

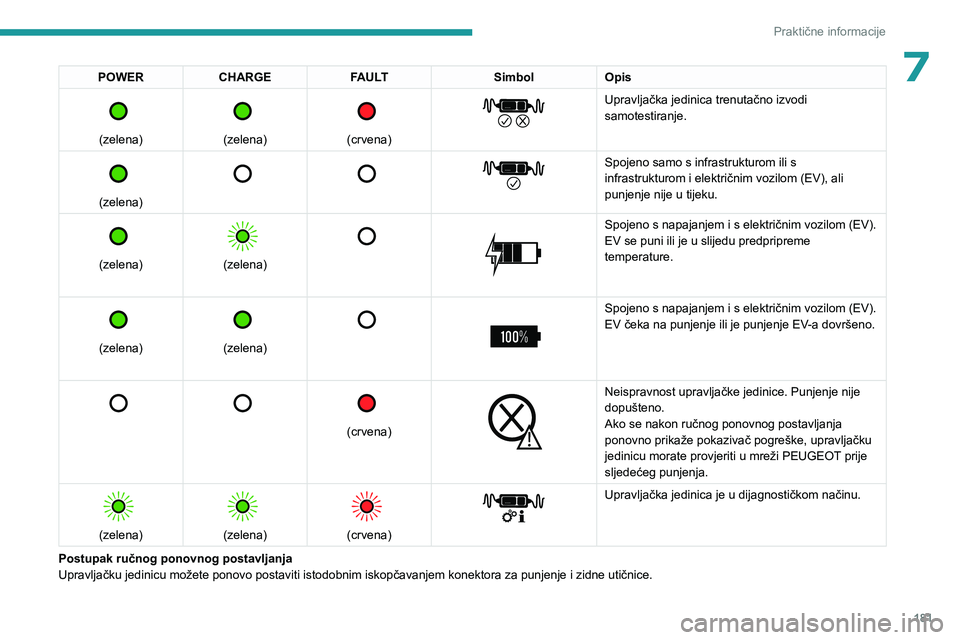

181
Praktične informacije
7POWERCHARGE FAULT SimbolOpis

(zelena)


(zelena)


(crvena)


Upravljačka jedinica trenutačno izvodi
samotestiranje.


(zelena)


Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.


(crvena)


Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica je u dijagnostičkom načinu.
Postupak ručnog ponovnog postavljanja
Upravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.

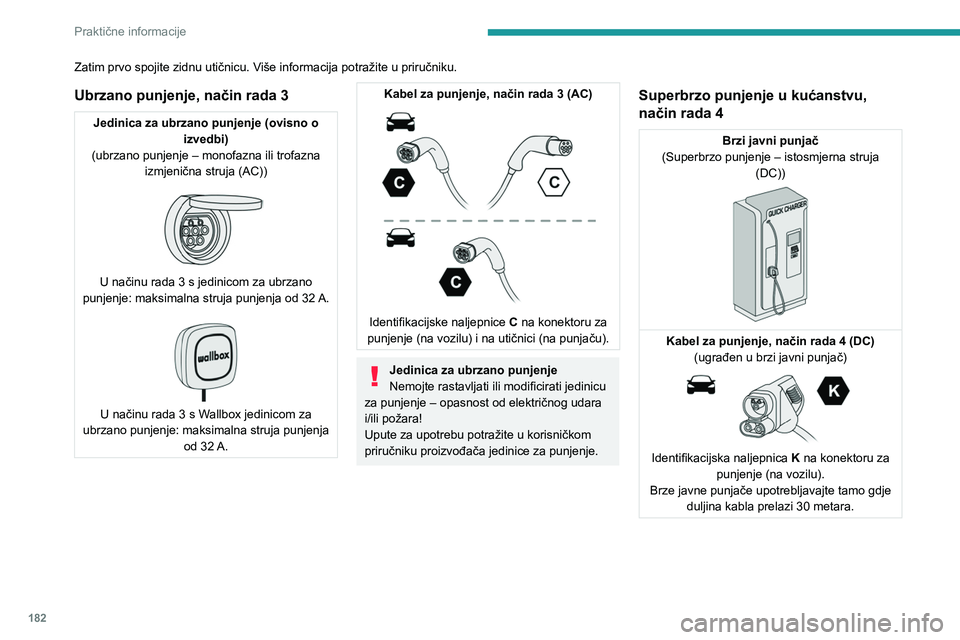

182
Praktične informacije
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.
Ubrzano punjenje, način rada 3
Jedinica za ubrzano punjenje (ovisno o izvedbi)
(ubrzano punjenje – monofazna ili trofazna izmjenična struja (AC))


U načinu rada 3 s jedinicom za ubrzano
punjenje: maksimalna struja punjenja od 32 A.

U načinu rada 3 s Wallbox jedinicom za
ubrzano punjenje: maksimalna struja punjenja od 32

A.
Kabel za punjenje, način rada 3 (AC)

Identifikacijske naljepnice C na konektoru za
punjenje (na vozilu) i na utičnici (na punjaču).
Jedinica za ubrzano punjenje
Nemojte rastavljati ili modificirati jedinicu
za punjenje – opasnost od električnog udara
i/ili požara!
Upute za upotrebu potražite u korisničkom
priručniku proizvođača jedinice za punjenje.
Superbrzo punjenje u kućanstvu,
način rada 4
Brzi javni punjač
(Superbrzo punjenje – istosmjerna struja (DC))


Kabel za punjenje, način rada 4 (DC)(ugrađen u brzi javni punjač)


Identifikacijska naljepnica K na konektoru za
punjenje (na vozilu).
Brze javne punjače upotrebljavajte tamo gdje duljina kabla prelazi 30 metara.

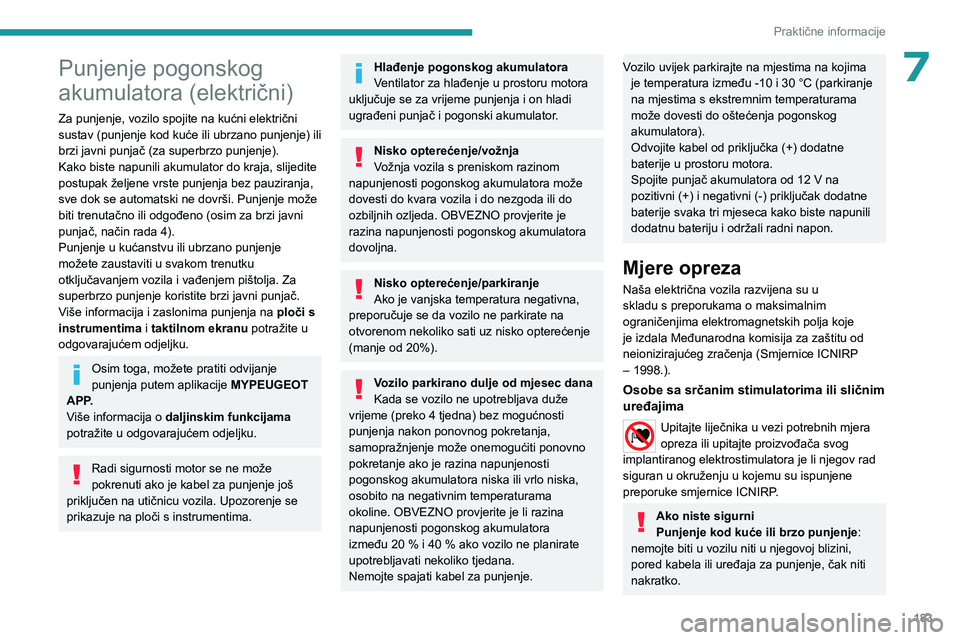

183
Praktične informacije
7Punjenje pogonskog
akumulatora (električni)
Za punjenje, vozilo spojite na kućni električni
sustav (punjenje kod kuće ili ubrzano punjenje) ili
brzi javni punjač (za superbrzo punjenje).
Kako biste napunili akumulator do kraja, slijedite
postupak željene vrste punjenja bez pauziranja,
sve dok se automatski ne dovrši. Punjenje može
biti trenutačno ili odgođeno (osim za brzi javni
punjač, način rada 4).
Punjenje u kućanstvu ili ubrzano punjenje
možete zaustaviti u svakom trenutku
otključavanjem vozila i vađenjem pištolja. Za
superbrzo punjenje koristite brzi javni punjač.
Više informacija i zaslonima punjenja na ploči s
instrumentima i taktilnom ekranu potražite u
odgovarajućem odjeljku.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MYPEUGEOT
APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Hlađenje pogonskog akumulatora
Ventilator za hlađenje u prostoru motora
uključuje se za vrijeme punjenja i on hladi
ugrađeni punjač i pogonski akumulator.
Nisko opterećenje/vožnja
Vožnja vozila s preniskom razinom
napunjenosti pogonskog akumulatora može
dovesti do kvara vozila i do nezgoda ili do
ozbiljnih ozljeda. OBVEZNO provjerite je
razina napunjenosti pogonskog akumulatora
dovoljna.
Nisko opterećenje/parkiranje
Ako je vanjska temperatura negativna,
preporučuje se da vozilo ne parkirate na
otvorenom nekoliko sati uz nisko opterećenje
(manje od 20%).
Vozilo parkirano dulje od mjesec dana
Kada se vozilo ne upotrebljava duže
vrijeme (preko 4 tjedna) bez mogućnosti
punjenja nakon ponovnog pokretanja,
samopražnjenje može onemogućiti ponovno
pokretanje ako je razina napunjenosti
pogonskog akumulatora niska ili vrlo niska,
osobito na negativnim temperaturama
okoline. OBVEZNO provjerite je li razina
napunjenosti pogonskog akumulatora
između 20 % i 40 % ako vozilo ne planirate
upotrebljavati nekoliko tjedana.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Odvojite kabel od priključka (+) dodatne
baterije u prostoru motora.
Spojite punjač akumulatora od 12 V na
pozitivni (+) i negativni (-) priključak dodatne
baterije svaka tri mjeseca kako biste napunili
dodatnu bateriju i održali radni napon.
Mjere opreza
Naša električna vozila razvijena su u
skladu s preporukama o maksimalnim
ograničenjima elektromagnetskih polja koje
je izdala Međunarodna komisija za zaštitu od
neionizirajućeg zračenja
(Smjernice ICNIRP
– 1998.).
Osobe sa srčanim stimulatorima ili sličnim
uređajima
Upitajte liječnika u vezi potrebnih mjera
opreza ili upitajte proizvođača svog
implantiranog elektrostimulatora je li njegov rad
siguran u okruženju u kojemu su ispunjene
preporuke smjernice ICNIRP.
Ako niste sigurni
Punjenje kod kuće ili brzo punjenje :
nemojte biti u vozilu niti u njegovoj blizini,
pored kabela ili uređaja za punjenje, čak niti
nakratko.

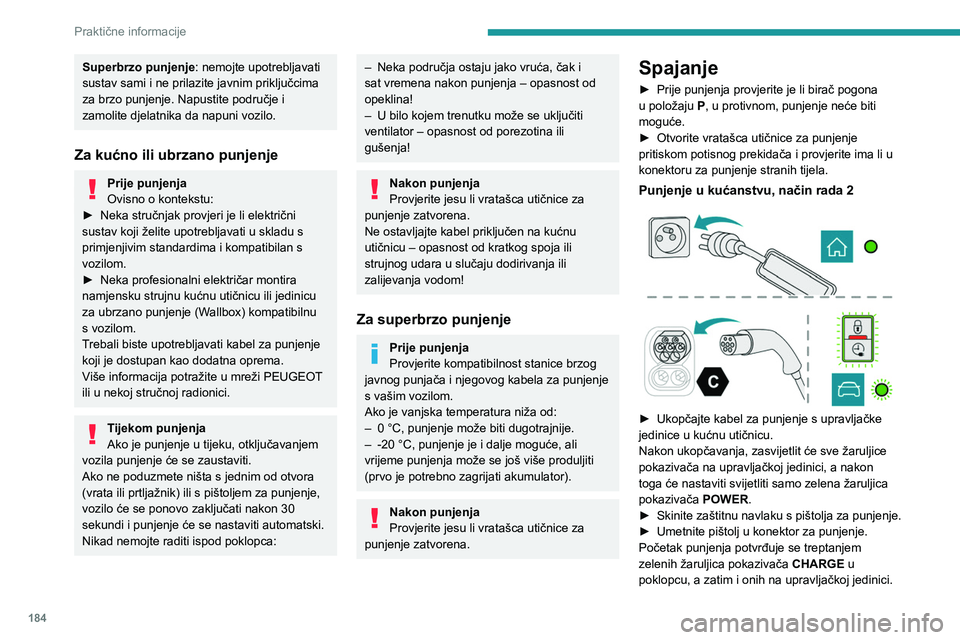

184
Praktične informacije
Superbrzo punjenje: nemojte upotrebljavati
sustav sami i ne prilazite javnim priključcima
za brzo punjenje. Napustite područje i
zamolite djelatnika da napuni vozilo.
Za kućno ili ubrzano punjenje
Prije punjenja
Ovisno o kontekstu:
►

Neka stručnjak provjeri je li električni
sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
►


Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (W

allbox) kompatibilnu
s vozilom.
Trebali biste upotrebljavati kabel za punjenje
koji je dostupan kao dodatna oprema.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Tijekom punjenja
Ako je punjenje u tijeku, otključavanjem
vozila punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
– Neka područja ostaju jako vruća, čak i
sat vremena nakon punjenja – opasnost od
opeklina!
–

U bilo kojem trenutku može se uključiti
ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Za superbrzo punjenje
Prije punjenja
Provjerite kompatibilnost stanice brzog
javnog punjača i njegovog kabela za punjenje
s vašim vozilom.
Ako je vanjska temperatura niža od:
–

0 °C, punjenje može biti dugotrajnije.
–


-20 °C, punjenje je i dalje moguće, ali
vrijeme punjenja može se još više produljiti
(prvo je potrebno zagrijati akumulator).
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Spajanje
► Prije punjenja provjerite je li birač pogona
u položaju P
, u protivnom, punjenje neće biti
moguće.
►

Otvorite vratašca utičnice za punjenje
pritiskom potisnog prekidača i provjerite ima li u
konektoru za punjenje stranih tijela.
Punjenje u kućanstvu, način rada 2



► Ukopčajte kabel za punjenje s upravljačke
jedinice u kućnu utičnicu.
Nakon ukopčavanja, zasvijetlit će sve žaruljice
pokazivača na upravljačkoj jedinici, a nakon
toga će nastaviti svijetliti samo zelena žaruljica
pokazivača POWER
.
►

Skinite
zaštitnu navlaku s pištolja za punjenje.
►

Umetnite pištolj u konektor za punjenje.
Početak punjenja potvrđuje se treptanjem
zelenih žaruljica pokazivača


CHARGE
u
poklopcu, a zatim i onih na upravljačkoj jedinici.

185
Praktične informacije
7Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Kada punjenje bude završeno i dok je
kabel za punjenje još uvijek spojen,
otvaranjem vrata vozača prikazivat će se
razina napunjenosti na ploči s instrumentima
oko 20 sekundi.
Ubrzano punjenje, način rada 3

► Slijedite korisničke upute za jedinicu za
ubrzano punjenje (W allbox).
►

Skinite
zaštitnu navlaku s pištolja za punjenje.
►

Umetnite pištolj u konektor za punjenje.
Početak punjenja bit će potvrđen kada žaruljica
pokazivača punjenja na vratašcima utičnice za
punjenje bude treptala zeleno.
Ako to nije slučaj, punjenje nije počelo; ponovite
postupak uz provjeru da je veza propisno
uspostavljena.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Superbrzo punjenje u kućanstvu, način
rada 4


► Ovisno o izvedbi, uklonite zaštitnu navlaku s
donjeg dijela konektora.
►

Slijedite upute za upotrebu brzog javnog
punjača i spojite kabel brzog javnog punjača na
priključak vozila.
Početak punjenja potvrđuje se treperenjem
zelene žaruljice pokazivača punjenja na
vratašcima.
Ako to nije slučaj, punjenje nije počelo; ponovite
postupak uz provjeru da je veza pravilno
uspostavljena.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Odgođeno punjenje
Postavke
Kod zastupnika PEUGEOT ili u stručnoj
radionici, sa zvučnim sustavom s taktilnim
ekranom i BLUETOOTH vezom
Prema zadanim postavkama, početak
odgođenog punjenja postavljen je na ponoć
(vrijeme u vozilu).
Možete izmijeniti vrijeme početka odgođenog
punjenja.
Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Na pametnom telefonu ili tabletu
Funkciju odgođenog punjenja možete u
bilo kojem trenutku programirati s pomoću
aplikacije MYPEUGEOT APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
U vozilu, s pomoću Navigacija PEUGEOT
Connect
► U izborni ku Energija na taktilnom
ekranu odaberite stranicu Punjenje.
►

Postavite vrijeme početka punjenja.
►


Pritisnite
OK.
Postavka se sprema u sustav.
Aktivacija
Odgođeno punjenje moguće je samo u
načinima rada 2 i 3.
►

Nakon programiranja odgođenog punjenja,
spojite vozilo na željenu opremu za punjenje.

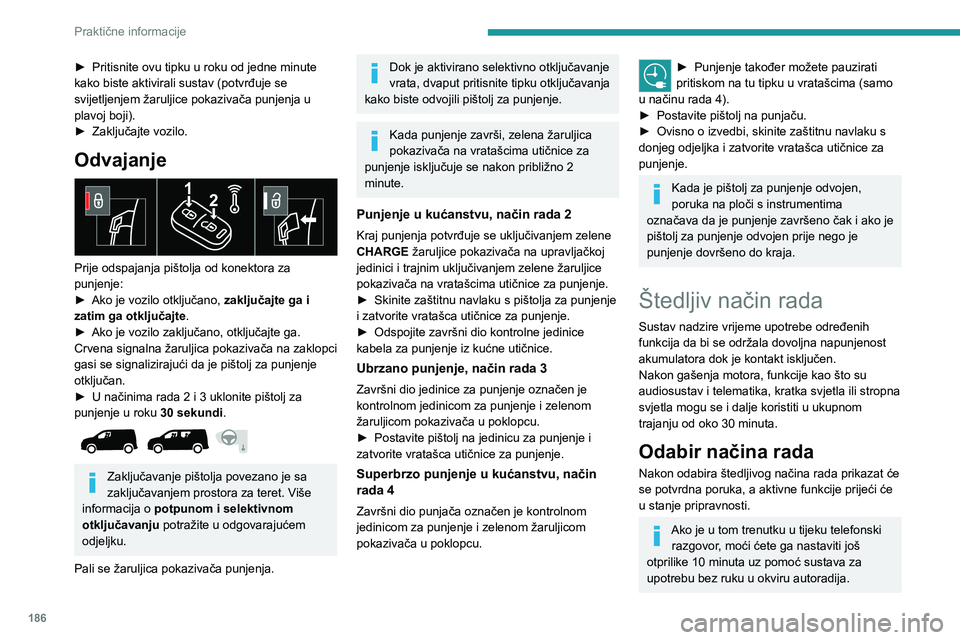

186
Praktične informacije
► Pritisnite ovu tipku u roku od jedne minute
kako biste aktivirali sustav (potvrđuje se
svijetljenjem žaruljice pokazivača punjenja u
plavoj boji).
►

Zaključajte vozilo.
Odvajanje

Prije odspajanja pištolja od konektora za
punjenje:
►
Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte

.
►

Ako je vozilo zaključano, otključajte ga.
Crvena signalna žaruljica

pokazivača na zaklopci
gasi se signalizirajući da je pištolj za punjenje
otključan.
►

U načinima rada 2 i 3 uklonite pištolj za
punjenje u roku 30 sekundi

.


Zaključavanje pištolja povezano je sa
zaključavanjem prostora za teret. Više
informacija o potpunom i selektivnom
otključavanju potražite u odgovarajućem
odjeljku.
Pali se žaruljica pokazivača punjenja.
Dok je aktivirano selektivno otključavanje
vrata, dvaput pritisnite tipku otključavanja
kako biste odvojili pištolj za punjenje.
Kada punjenje završi, zelena žaruljica
pokazivača na vratašcima utičnice za
punjenje isključuje se nakon približno 2
minute.
Punjenje u kućanstvu, način rada 2
Kraj punjenja potvrđuje se uključivanjem zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i trajnim uključivanjem zelene žaruljice
pokazivača na vratašcima utičnice za punjenje.
►

Skinite zaštitnu navlaku s pištolja za punjenje
i zatvorite vratašca utičnice za punjenje.
►


Odspojite završni dio kontrolne jedinice
kabela za punjenje iz kućne utičnice.
Ubrzano punjenje, način rada 3
Završni dio jedinice za punjenje označen je
kontrolnom jedinicom za punjenje i zelenom
žaruljicom pokazivača u poklopcu.
►

Postavite pištolj na jedinicu za punjenje i
zatvorite vratašca utičnice za punjenje.
Superbrzo punjenje u kućanstvu, način
rada 4
Završni dio punjača označen je kontrolnom
jedinicom za punjenje i zelenom žaruljicom
pokazivača u poklopcu.
► Punjenje također možete pauzirati
pritiskom na tu tipku u vratašcima (samo
u načinu rada 4).
►

Postavite pištolj na punjaču.
►


Ovisno o izvedbi, skinite zaštitnu navlaku s
donjeg odjeljka i zatvorite vratašca utičnice za
punjenje.
Kada je pištolj za punjenje odvojen,
poruka na ploči s instrumentima
označava da je punjenje završeno čak i ako je
pištolj za punjenje odvojen prije nego je
punjenje dovršeno do kraja.
Štedljiv način rada
Sustav nadzire vrijeme upotrebe određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora dok je kontakt isključen.
Nakon gašenja motora, funkcije kao što su
audiosustav i telematika, kratka svjetla ili stropna
svjetla mogu se i dalje koristiti u ukupnom
trajanju od oko 30 minuta.
Odabir načina rada
Nakon odabira štedljivog načina rada prikazat će
se potvrdna poruka, a aktivne funkcije prijeći će
u stanje pripravnosti.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava za
upotrebu bez ruku u okviru autoradija.

187
Praktične informacije
7Isključivanje tog načina
rada
Te će se funkcije automatski ponovno uključiti
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
–
Manje od deset minuta za upotrebu funkcija u
trajanju od otprilike pet minuta.
–


V
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako biste osigurali dovoljnu napunjenost
akumulatora.
Za punjenje akumulatora izbjegavajte uzastopno
ili kontinuirano ponovno pokretanje motora.
Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru 12
V možete
naći u odgovarajućem odjeljku.
Sustav rasterećenja
Sustav nadzire upotrebu određenih funkcija,
ovisno o preostaloj energiji u akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja i grijača stražnjeg
stakla.
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezervne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije originalnih guma Veličina karike: (mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
215/60 R17 Lanci se ne mogu postavljati
Možete koristiti i protuklizne navlake.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Savjeti za postavljanje
► Za postavljanje lanaca za snijeg tijekom
putovanja, zaustavite vozilo na ravnoj površini
pokraj ceste.
► Pritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
►

Postavite lance za snijeg prema uputama
proizvođača.
►


Polako krenite i vozite neko vrijeme brzinom
manjom od 50

km/h.
►

Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Čvrsto preporučujemo da uvježbate
postavljanje lanaca za snijeg na ravnoj i
suhoj površini prije nego krenete na put.
Izbjegavajte vožnju s lancima za snijeg
na cestama očišćenim od snijega kako
ne biste oštetili gume vozila i površinu ceste.
Ako je vozilo opremljeno alu naplatcima,
pobrinite se da nijedan dio lanca ili
pričvršćenja nije u kontaktu s naplatkom
kotača.
Štitnik za snijeg
(Ovisno o tržištu)
Ovaj uklonjivi uređaj sprječava nakupljanje
snijega na ventilatoru hladnjaka.

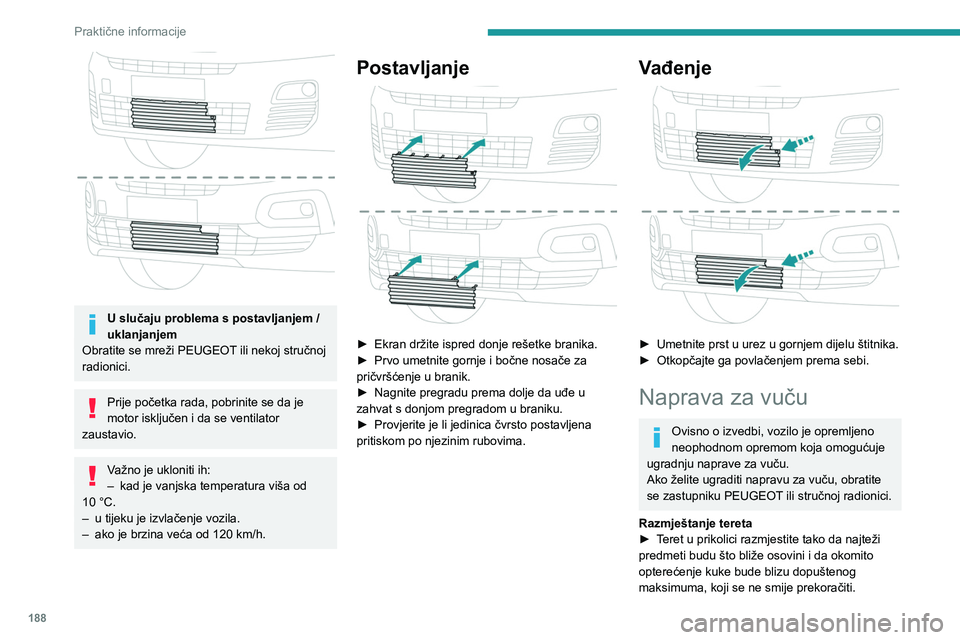

188
Praktične informacije

U slučaju problema s postavljanjem /
uklanjanjem
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Prije početka rada, pobrinite se da je
motor isključen i da se ventilator
zaustavio.
Važno je ukloniti ih:
– kad je vanjska temperatura viša od
10 °C.
–

u tijeku je izvlačenje vozila.
–


ako je brzina veća od 120 km/h.
Postavljanje

► Ekran držite ispred donje rešetke branika.
► Prvo umetnite gornje i bočne nosače za
pričvršćenje u branik.
►

Nagnite pregradu prema dolje da uđe u
zahvat s donjom pregradom u braniku.
►


Provjerite je li jedinica čvrsto postavljena
pritiskom po njezinim rubovima.
Vađenje

► Umetnite prst u urez u gornjem dijelu štitnika.
► Otkopčajte ga povlačenjem prema sebi.
Naprava za vuču
Ovisno o izvedbi, vozilo je opremljeno
neophodnom opremom koja omogućuje
ugradnju naprave za vuču.
Ako želite ugraditi napravu za vuču, obratite
se zastupniku PEUGEOT ili stručnoj radionici.
Razmještanje tereta
►

T

eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje kuke bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
