Peugeot Partner Tepee 2015 Betriebsanleitung (in German)

19
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Was Sie beachten sollten
Achten Sie darauf, dass die Fernbedienung nicht mit
Fett, Staub, Regen oder einer feuchten Umgebung in
Berührung kommt.
Ein schweres Objekt am Schlüssel
(z.B. Schlüsselanhänger), das die Schlüsselachse
belastet, wenn der Schlüssel im Zündschloss steckt,
kann zu einer Fehlfunktion führen.

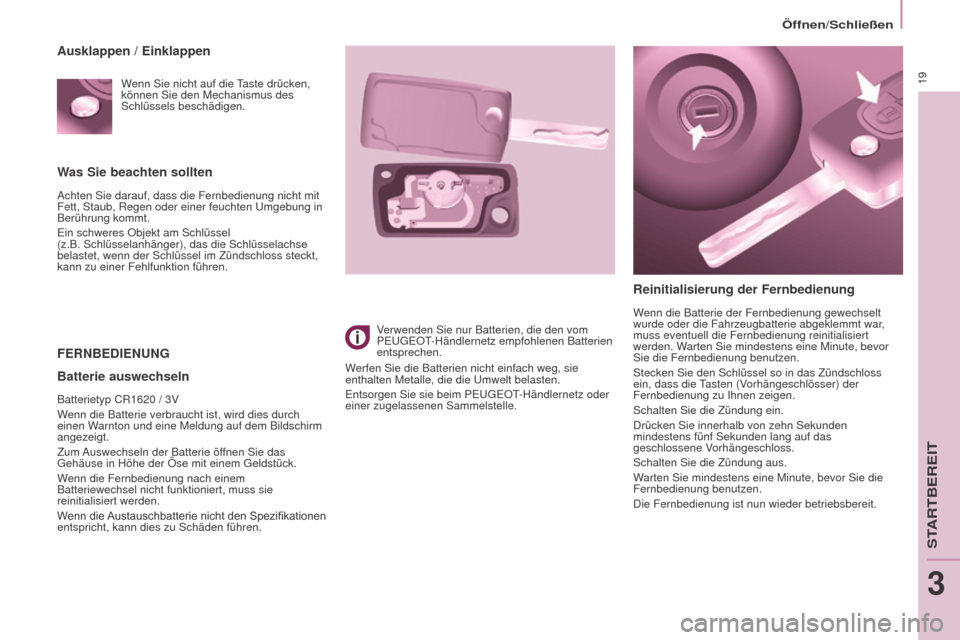

FERNBEDIENUNG
Reinitialisierung
der Fernbedienung
Wenn die Batterie der Fernbedienung gewechselt
wurde oder die Fahrzeugbatterie abgeklemmt war,
muss eventuell die Fernbedienung reinitialisiert
werden. Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Stecken Sie den Schlüssel so in das Zündschloss
ein, dass die Tasten (Vorhängeschlösser) der
Fernbedienung zu Ihnen zeigen.
Schalten Sie die Zündung ein.
Drücken Sie innerhalb von zehn Sekunden
mindestens fünf Sekunden lang auf das
geschlossene Vorhängeschloss.
Schalten Sie die Zündung aus.
Warten Sie mindestens eine Minute, bevor Sie die
Fernbedienung benutzen.
Die Fernbedienung ist nun wieder betriebsbereit.
Verwenden Sie nur Batterien, die den vom
PEUGEOT-Händlernetz empfohlenen Batterien
entsprechen.
Werfen Sie die Batterien nicht einfach weg, sie
enthalten Metalle, die die Umwelt belasten.
Entsorgen Sie sie beim PEUGEOT-Händlernetz oder
einer zugelassenen Sammelstelle.
Ausklappen / Einklappen
Batterie auswechseln
Batterietyp CR1620 / 3V
W enn die Batterie verbraucht ist, wird dies durch
einen Warnton und eine Meldung auf dem Bildschirm
angezeigt.
Zum Auswechseln der Batterie öffnen Sie das
Gehäuse in Höhe der Öse mit einem Geldstück.
Wenn die Fernbedienung nach einem
Batteriewechsel nicht funktioniert, muss sie
reinitialisiert werden.
Wenn
die
Austauschbatterie
nicht den Spezifikationen
entspricht, kann dies zu Schäden führen.W

enn Sie nicht auf die Taste drücken,
können Sie den Mechanismus des
Schlüssels beschädigen.
Öffnen/Schließen
STARTBEREIT
3

20
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Nicht vergessen
Beim Verlassen des Fahrzeugs überprüfen, ob
das Licht ausgeschaltet ist. Lassen Sie keine
Wertgegenstände sichtbar im Fahrzeug liegen.
Ziehen Sie beim Aussteigen aus Sicherheitsgründen
(Kinder an Bord) den Schlüssel aus dem
Zündschloss, selbst bei kurzer Abwesenheit.
Was Sie beachten sollten
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.
Durch das Hantieren mit der Fernbedienung - auch
in der Tasche - können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend zu einer
Funktionsstörung der Fernbedienung führen.
Die Fernbedienung funktioniert nicht, solange der
Schlüssel im Zündschloss steckt, selbst dann nicht,
wenn die Zündung ausgeschaltet ist.

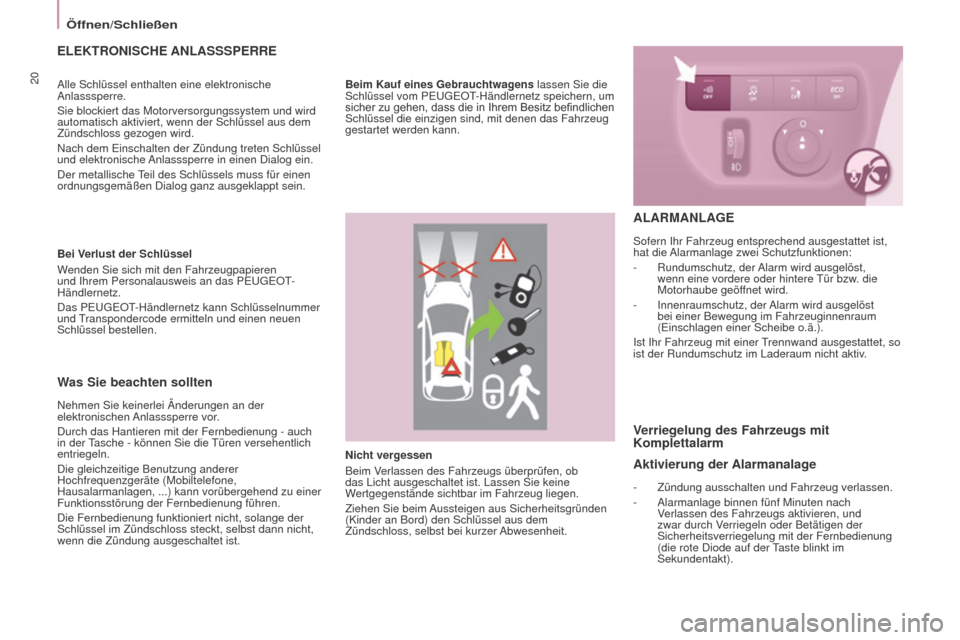

ELEKTRONISCHE ANLASSSPERRE
Bei Verlust der Schlüssel
Wenden Sie sich mit den Fahrzeugpapieren
und Ihrem Personalausweis an das PEUGEOT-
Händlernetz.
Das PEUGEOT-Händlernetz kann Schlüsselnummer
und Transpondercode ermitteln und einen neuen
Schlüssel bestellen.Beim Kauf eines Gebrauchtwagens lassen Sie die
Schlüssel vom PEUGEOT-Händlernetz speichern, um
sicher
zu gehen, dass die in Ihrem Besitz befindlichen
Schlüssel die einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
ALARMANLAGE
Sofern Ihr Fahrzeug entsprechend ausgestattet ist,
hat die Alarmanlage zwei Schutzfunktionen:
-

Rundumschutz, der
Alarm wird ausgelöst,
wenn eine vordere oder hintere Tür bzw. die
Motorhaube geöffnet wird.
-

Innenraumschutz, der
Alarm wird ausgelöst
bei einer Bewegung im Fahrzeuginnenraum
(Einschlagen einer Scheibe o.ä.).
Ist Ihr Fahrzeug mit einer Trennwand ausgestattet, so
ist der Rundumschutz im Laderaum nicht aktiv.
Verriegelung des Fahrzeugs mit
Komplettalarm
Aktivierung der Alarmanalage
- Zündung ausschalten und Fahrzeug verlassen.
- Alarmanlage binnen fünf Minuten nach
V
erlassen des Fahrzeugs aktivieren, und
zwar durch Verriegeln oder Betätigen der
Sicherheitsverriegelung mit der Fernbedienung
(die rote Diode auf der Taste blinkt im
Sekundentakt).
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und wird
automatisch aktiviert, wenn der Schlüssel aus dem
Zündschloss gezogen wird.
Nach dem Einschalten der Zündung treten Schlüssel
und elektronische Anlasssperre in einen Dialog ein.
Der metallische Teil des Schlüssels muss für einen
ordnungsgemäßen Dialog ganz ausgeklappt sein.
Öffnen/Schließen

21
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
VORDERTÜREN
V
on innen
Verwenden Sie den Türöffnungsgriff zum Entriegeln
und Öffnen der jeweiligen Tür.
Von außen
Verwenden Sie die Fernbedienung zum Verriegeln/
Entriegeln des Fahrzeugs.
Führen Sie den metallischen Teil des Schlüssels
in das Schloss der Fahrertür ein, wenn die
Fernbedienung inaktiv sein sollte.
Deaktivierung der Alarmanlage
- Fahrzeug mit der Fernbedienung entriegeln oder
Zündung einschalten (die rote Kontrollleuchte
erlischt).
Verriegelung des Fahrzeugs nur mit dem
Rundumschutz
Wenn Sie während Ihrer Abwesenheit ein Fenster
leicht offen lassen möchten oder ein Tier im
Fahrzeug zurücklassen, müssen Sie sich auf den
Rundumschutz beschränken.
-
Zündung ausschalten.
-


Binnen zehn Sekunden auf die
T

aste drücken, bis die rote Diode
aufleuchtet.
-

Fahrzeug verlassen.
-


Binnen fünf Minuten
Alarmanlage
durch Verriegeln oder Betätigen der
Verriegelungssicherung mit der Fernbedienung
aktivieren (die rote Diode blinkt im
Sekundentakt).
Auslösen des Alarms
Für ca. 30 Sekunden ertönt die Sirene, die Blinker
werden aktiviert und die rote Diode blinkt schnell.
-

Zum
Ausschalten des Alarms schalten Sie die
Zündung ein.
Nach zehnmaligem Auslösen des Alarms
nacheinander (beim 11. Mal) wird die Alarmanlage
deaktiviert. Aktivieren Sie sie erneut wie oben
beschrieben.
Verriegelung des Fahrzeugs ohne Alarm
- Stecken Sie den Schlüssel in das Schloss der
Fahrertür und verriegeln Sie diese.
W
enn Sie Ihr Fahrzeug waschen möchten, die
Alarmanlage nicht aktivieren.
Fehlfunktion der Fernbedienung
Wenn die Alarmanlage aktiviert ist, die Fernbedienung
jedoch nicht mehr funktioniert:
-

Türen mit dem Schlüssel aufschließen und
Tür
öffnen. Der Alarm wird ausgelöst.
-

Zündung binnen zehn Sekunden einschalten.
Die

Alarmanlage wird deaktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung die rote Diode
für die Dauer von zehn Sekunden aufleuchtet, ist der
Anschluss der Sirene fehlerhaft.
W

enden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um die Anlage überprüfen zu lassen.
Automatische Aktivierung
Je nach Vertriebsland wird die Alarmanlage rund
2 Minuten nach dem Schließen der letzten Tür
automatisch aktiviert.
Um ein Auslösen der Alarms beim Öffnen einer Tür
zu vermeiden, muss grundsätzlich noch einmal auf
die Entriegelungstaste der Fernbedienung gedrückt
werden.
Nehmen Sie keinerlei Änderungen an
der Alarmanlage vor, dies könnte zu
Funktionsstörungen führen.
Öffnen/Schließen
STARTBEREIT
3

22
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015

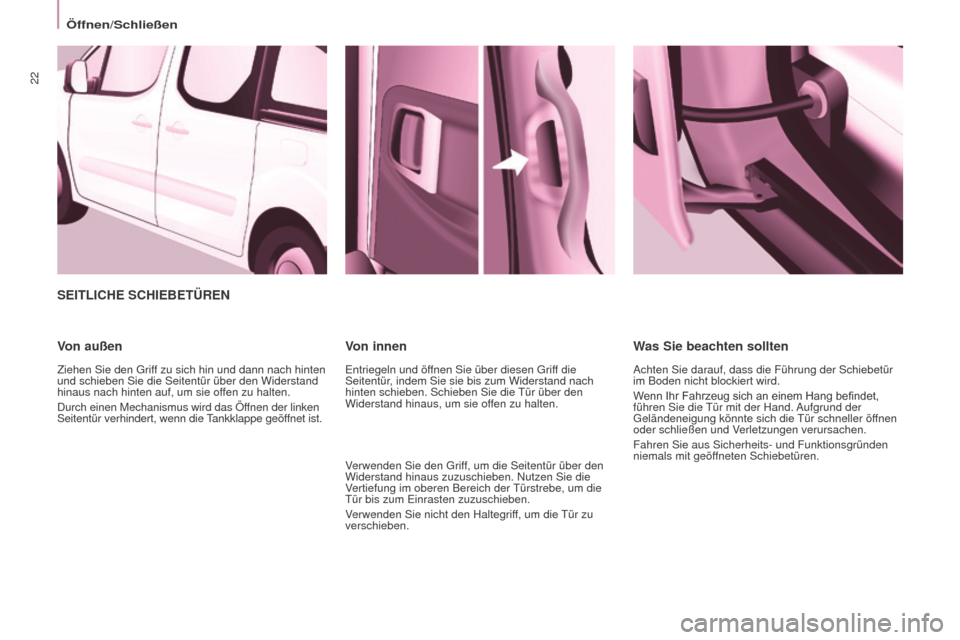

SEITLICHE SCHIEBETÜREN
V
on außen
Ziehen Sie den Griff zu sich hin und dann nach hinten
und schieben Sie die Seitentür über den Widerstand
hinaus nach hinten auf, um sie offen zu halten.
Durch einen Mechanismus wird das Öffnen der linken
Seitentür verhindert, wenn die Tankklappe geöffnet ist.
Von innen
Entriegeln und öffnen Sie über diesen Griff die
Seitentür, indem Sie sie bis zum Widerstand nach
hinten schieben. Schieben Sie die Tür über den
Widerstand hinaus, um sie offen zu halten.
Verwenden Sie den Griff, um die Seitentür über den
Widerstand hinaus zuzuschieben. Nutzen Sie die
Vertiefung im oberen Bereich der Türstrebe, um die
Tür bis zum Einrasten zuzuschieben.
Verwenden Sie nicht den Haltegriff, um die Tür zu
verschieben.
Was Sie beachten sollten
Achten Sie darauf, dass die Führung der Schiebetür
im Boden nicht blockiert wird.
Wenn Ihr Fahrzeug sich an einem Hang befindet,
führen Sie die

Tür mit der Hand. Aufgrund der
Geländeneigung könnte sich die Tür schneller öffnen
oder schließen und Verletzungen verursachen.
Fahren Sie aus Sicherheits- und Funktionsgründen
niemals mit geöffneten Schiebetüren.
Öffnen/Schließen

23
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015

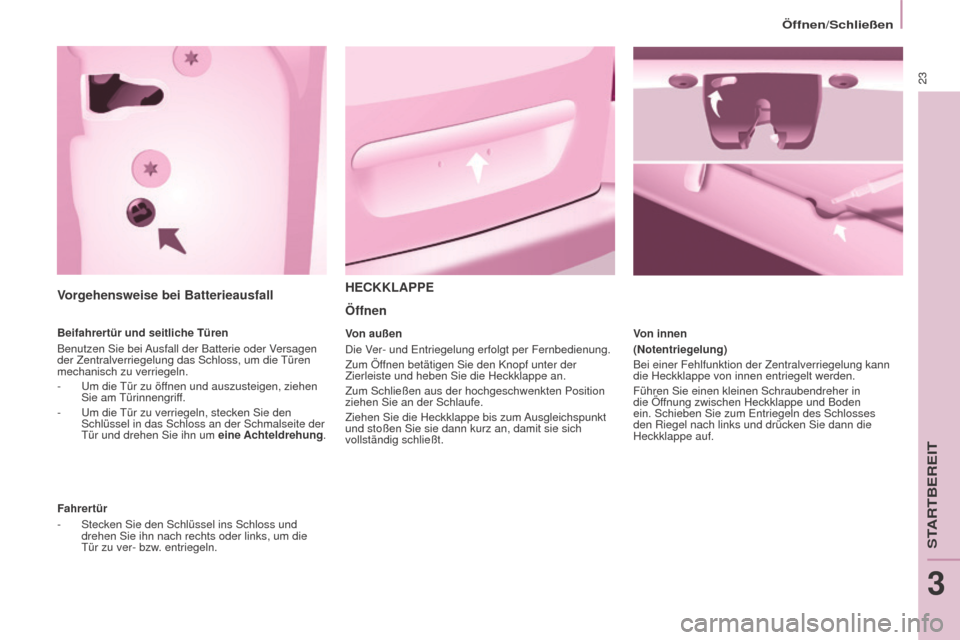

Vorgehensweise bei Batterieausfall
Beifahrertür und seitliche Türen
Benutzen Sie bei Ausfall der Batterie oder Versagen
der Zentralverriegelung das Schloss, um die Türen
mechanisch zu verriegeln.
-
Um die
Tür zu öffnen und auszusteigen, ziehen
Sie am Türinnengriff.
-

Um die
Tür zu verriegeln, stecken Sie den
Schlüssel in das Schloss an der Schmalseite der
Tür und drehen Sie ihn um eine Achteldrehung.
Fahrertür
-

Stecken Sie den Schlüssel ins Schloss und
drehen Sie ihn nach rechts oder links, um die
Tür zu ver- bzw

. entriegeln.
HECKKLAPPE
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der Zentralverriegelung kann
die Heckklappe von innen entriegelt werden.
Führen Sie einen kleinen Schraubendreher in
die Öffnung zwischen Heckklappe und Boden
ein. Schieben Sie zum Entriegeln des Schlosses
den Riegel nach links und drücken Sie dann die
Heckklappe auf.
Öffnen
Von außen
Die Ver- und Entriegelung erfolgt per Fernbedienung.
Zum Öffnen betätigen Sie den Knopf unter der
Zierleiste und heben Sie die Heckklappe an.
Zum Schließen aus der hochgeschwenkten Position
ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum Ausgleichspunkt
und stoßen Sie sie dann kurz an, damit sie sich
vollständig schließt.
Öffnen/Schließen
STARTBEREIT
3

24
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
FLÜGELTÜREN AM HECK
V
on außen
Zum Öffnen ziehen Sie den Griff zu sich hin. Ziehen Sie den Hebel, um die rechte Tür zu öffnen.
Beim Schließen beginnen Sie mit der rechten Tür und
schließen dann die linke Tür.
In Zusammenhang mit der hinteren Dachklappe
wurde der Heckstoßfänger verstärkt, um beim
Zugang zum Fahrzeug als Trittleiste verwendet
werden zu können.
Die Flügeltüren am Heck sind asymmetrisch geteilt
(2/3 - 1/3); die kleinere
Tür
befindet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem Zentralschloss
ausgerüstet.
Heckscheibe
Durch die aufklappbare Heckscheibe haben Sie
direkten Zugang zum Heckbereich des Fahrzeugs,
ohne die Heckklappe öffnen zu müssen.
Öffnen
Drücken Sie nach dem Entriegeln des Fahrzeugs per
Fernbedienung oder Schlüssel auf den Knopf und
heben Sie die Heckscheibe zum Öffnen an.
Schließen
Zum Schließen der Heckscheibe drücken Sie auf
die Scheibenmitte, bis die Scheibe vollständig
geschlossen ist.
Heckklappe und Heckscheibe können nicht
gleichzeitig geöf

fnet werden, um Schäden
am Scheibenglas und an der Heckscheibe zu
vermeiden.
Öffnen/Schließen

25
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015

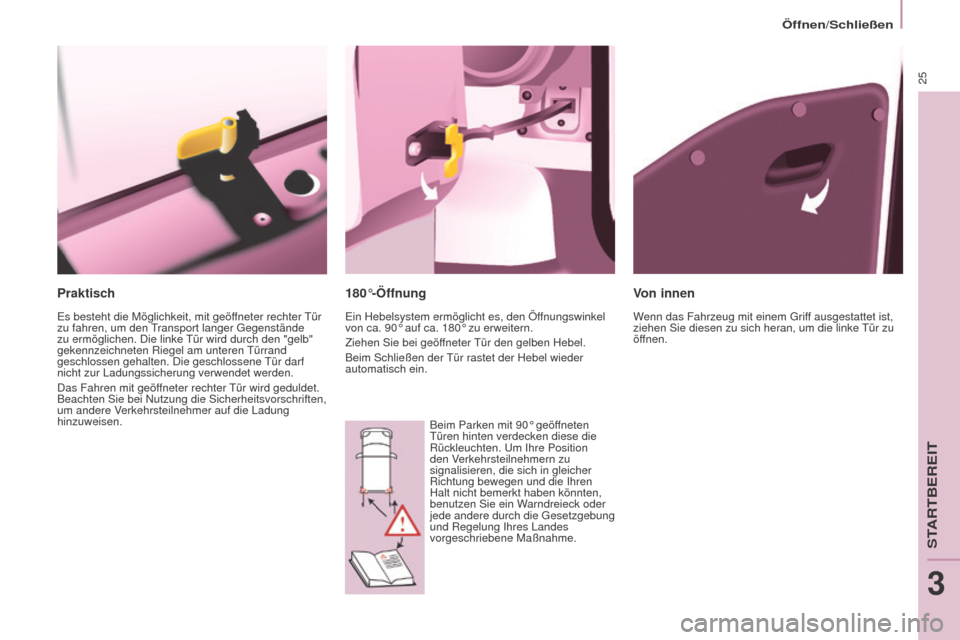

Praktisch
Es besteht die Möglichkeit, mit geöffneter rechter Tür
zu fahren, um den Transport langer Gegenstände
zu ermöglichen. Die linke Tür wird durch den "gelb"
gekennzeichneten Riegel am unteren Türrand
geschlossen gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür wird geduldet.
Beachten Sie bei Nutzung die Sicherheitsvorschriften,
um andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
Von innen
Wenn das Fahrzeug mit einem Griff ausgestattet ist,
ziehen Sie diesen zu sich heran, um die linke Tür zu
öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den Öffnungswinkel
von ca. 90° auf ca. 180° zu erweitern.
Ziehen Sie bei geöffneter Tür den gelben Hebel.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein.Beim Parken mit 90° geöffneten
Türen hinten verdecken diese die
Rückleuchten. Um Ihre Position
den Verkehrsteilnehmern zu
signalisieren, die sich in gleicher
Richtung bewegen und die Ihren
Halt nicht bemerkt haben könnten,
benutzen Sie ein Warndreieck oder
jede andere durch die Gesetzgebung
und Regelung Ihres Landes
vorgeschriebene Maßnahme.
Öffnen/Schließen
STARTBEREIT
3

26
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015

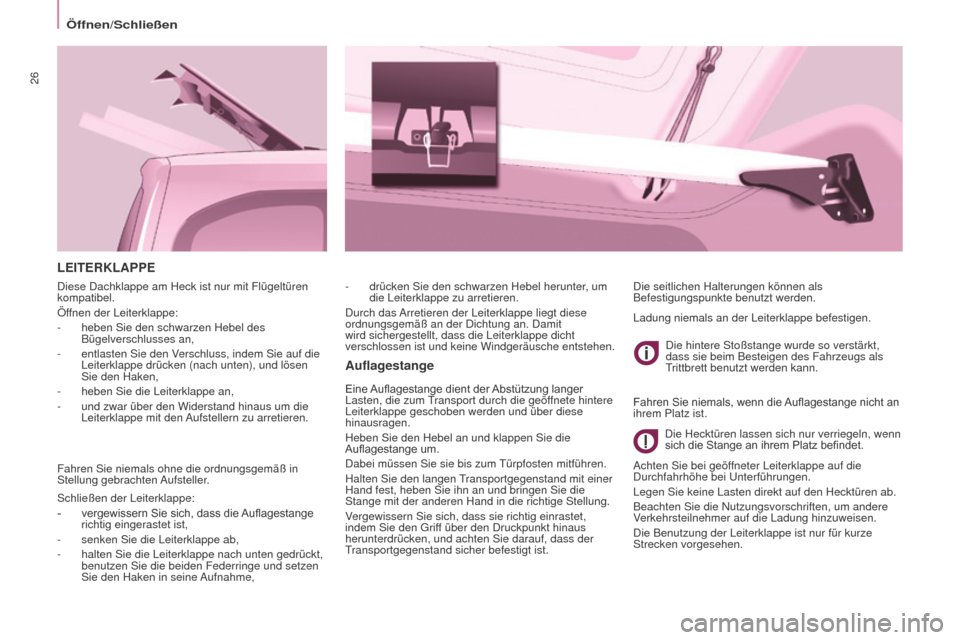

LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung langer Lasten, die zum
Transport durch die geöffnete hintere
Leiterklappe geschoben werden und über diese
hinausragen.
Heben Sie den Hebel an und klappen Sie die
Auflagestange
um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit einer
Hand fest, heben Sie ihn an und bringen Sie die
Stange mit der anderen Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist. Die hintere Stoßstange wurde so verstärkt,
dass sie beim Besteigen des Fahrzeugs als
Trittbrett benutzt werden kann.
Die Hecktüren lassen sich nur verriegeln, wenn
sich die Stange an ihrem Platz befindet.
Achten Sie bei geöffneter Leiterklappe auf die
Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur für kurze
Strecken vorgesehen. Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel herunter
, um
die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.
Diese Dachklappe am Heck ist nur mit Flügeltüren
kompatibel.
Öffnen der Leiterklappe:
-

heben Sie den schwarzen Hebel des
Bügelverschlusses an,
-


entlasten Sie den V

erschluss, indem Sie auf die
Leiterklappe drücken (nach unten), und lösen
Sie den Haken,
-
heben Sie die Leiterklappe an,
-

und zwar über den Widerstand hinaus um die
Leiterklappe mit den

Aufstellern zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß in
Stellung gebrachten Aufsteller.
Schließen der Leiterklappe:
- vergewissern

Sie

sich,

dass

die

Auflagestange


richtig eingerastet ist,
-


senken Sie die Leiterklappe ab,
-


halten Sie die Leiterklappe nach unten gedrückt,
benutzen Sie die beiden Federringe und setzen
Sie den Haken in seine

Aufnahme, Ladung niemals an der Leiterklappe befestigen.
Fahren
Sie niemals, wenn die Auflagestange nicht an
ihrem Platz ist.
Öffnen/Schließen

27
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
ZENTRALVERRIEGELUNG
Durch Drücken des Schalters wird das
Fahrzeug zentral verriegelt, sofern alle
Türen geschlossen sind.Türkontrollleuchte
Die Schalterdiode:
-
blinkt, wenn die Türen/Klappen bei stehendem
Fahrzeug und ausgeschaltetem Motor verriegelt
werden,
-

leuchtet, wenn die
Türen/Klappen bei
eingeschalteter Zündung verriegelt werden.
Überfallschutz
Wenn diese Kontrollleuchte aufleuchtet, prüfen Sie, ob alle Türen/Klappen Ihres
Fahrzeugs richtig geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab einer
Geschwindigkeit von etwa 10
km/h die Türen
verriegelt. Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die Diode des
Schalters am mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf der Fahrt
wird das Fahrzeug vollständig entriegelt.
Aktivieren / Deaktivieren der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter gedrückt,
um die Funktion zu aktivieren bzw. zu
deaktivieren.
Das Fahren mit verriegelten Türen kann
Rettungskräften im Notfall den Zugang zum
Fahrzeuginnenraum erschweren.
Durch nochmaliges Drücken wird das Fahrzeug
zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das Fahrzeug per
Fernbedienung oder Schlüssel von außen verriegelt
wurde.
Das Öffnen der Türen ist nach wie vor von innen
möglich.
Öffnen/Schließen
STARTBEREIT
3

28
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Instrumententafel
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Kraftstoffmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5.

Rückstellung des
Tageskilometerzählers / der
Wartungsanzeige
6.

Helligkeitsregler des Kombiinstruments Anzeigefeld Ebene 1
KOMBIINSTRUMENTAnzeigefelderBildschirm
Informationen werden je nach Fahrzeugausstattung
in verschiedenen Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
Anzeigefeld Ebene 2
mit dem Touchscreen
Bedienungseinheit
