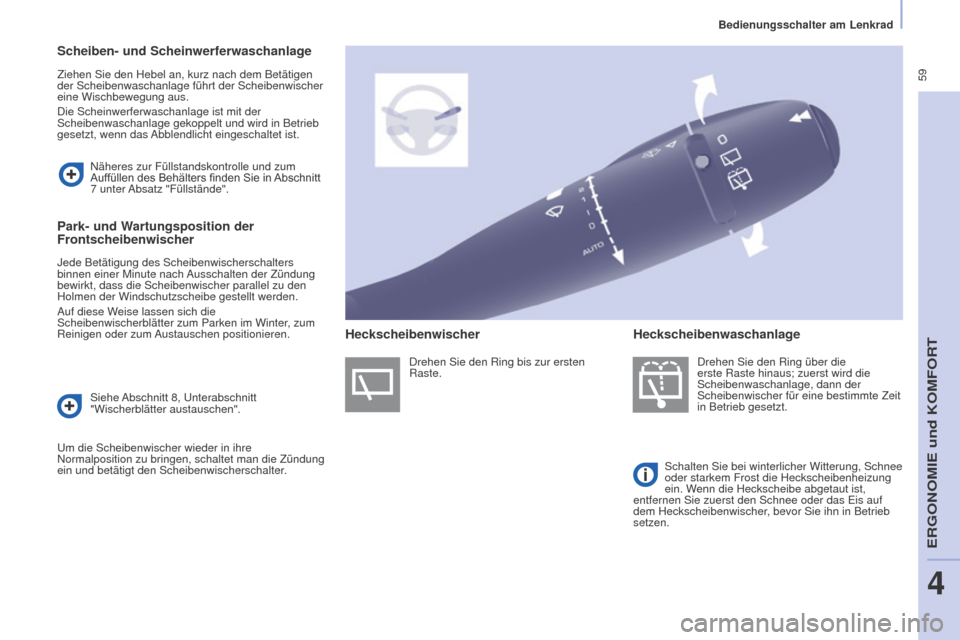

Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem Betätigen
der Scheibenwaschanlage führt der Scheibenwischer
eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird in Betrieb
gesetzt, wenn das Abblendlicht eingeschaltet ist.Drehen Sie den Ring über die
erste Raste hinaus; zuerst wird die
Scheibenwaschanlage, dann der
Scheibenwischer für eine bestimmte Zeit
in Betrieb gesetzt.
Schalten Sie bei winterlicher Witterung, Schnee
oder starkem Frost die Heckscheibenheizung
ein. Wenn die Heckscheibe abgetaut ist,
entfernen Sie zuerst den Schnee oder das Eis auf
dem Heckscheibenwischer, bevor Sie ihn in Betrieb
setzen.
Näheres zur Füllstandskontrolle und zum
Auffüllen
des Behälters finden Sie in
Abschnitt

7

unter Absatz "Füllstände".
Park- und Wartungsposition der
Frontscheibenwischer
Jede Betätigung des Scheibenwischerschalters
binnen einer Minute nach Ausschalten der Zündung
bewirkt, dass die Scheibenwischer parallel zu den
Holmen der Windschutzscheibe gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im Winter, zum
Reinigen oder zum Austauschen positionieren.Siehe Abschnitt 8, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet man die Zündung
ein und betätigt den Scheibenwischerschalter. Drehen Sie den Ring bis zur ersten
Raste.
Heckscheibenwischer
Heckscheibenwaschanlage
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

60
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

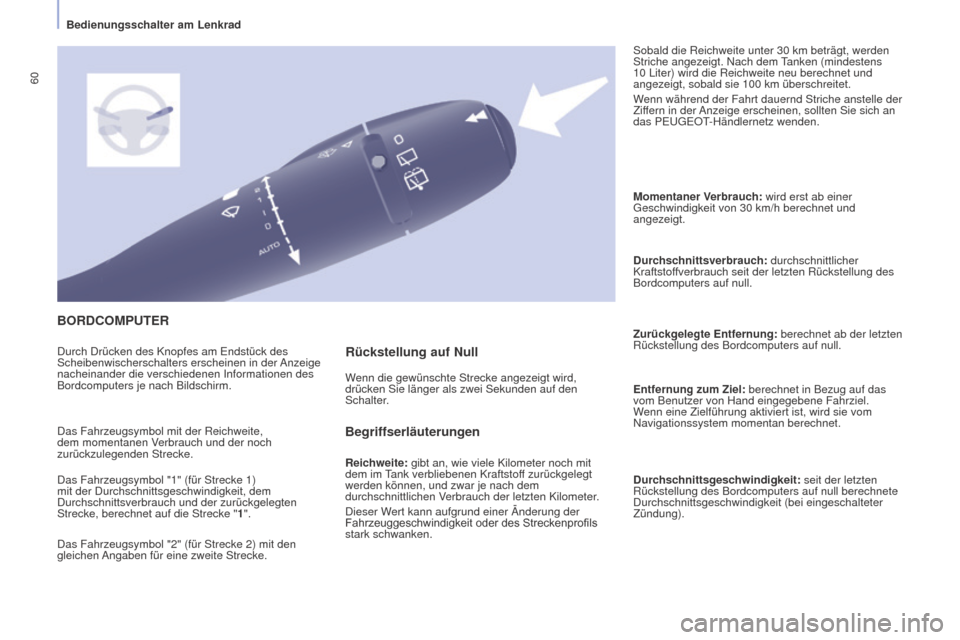

BORDCOMPUTER
Begriffserläuterungen
Reichweite: gibt an, wie viele Kilometer noch mit
dem im Tank verbliebenen Kraftstoff zurückgelegt
werden können, und zwar je nach dem
durchschnittlichen Verbrauch der letzten Kilometer.
Dieser Wert kann aufgrund einer Änderung der
Fahrzeuggeschwindigkeit oder des Streckenprofils
stark schwanken. Momentaner V

erbrauch: wird erst ab einer
Geschwindigkeit von 30 km/h berechnet und
angezeigt.
Durchschnittsverbrauch: durchschnittlicher
Kraftstoffverbrauch seit der letzten Rückstellung des
Bordcomputers auf null.
Zurückgelegte Entfernung: berechnet ab der letzten
Rückstellung des Bordcomputers auf null.
Entfernung zum Ziel: berechnet in Bezug auf das
vom Benutzer von Hand eingegebene Fahrziel.
Wenn eine Zielführung aktiviert ist, wird sie vom
Navigationssystem momentan berechnet.
Durchschnittsgeschwindigkeit: seit der letzten
Rückstellung des Bordcomputers auf null berechnete
Durchschnittsgeschwindigkeit (bei eingeschalteter
Zündung).
Durch Drücken des Knopfes am Endstück des
Scheibenwischerschalters erscheinen in der Anzeige
nacheinander die verschiedenen Informationen des
Bordcomputers je nach Bildschirm.
Wenn die gewünschte Strecke angezeigt wird,
drücken Sie länger als zwei Sekunden auf den
Schalter.Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens
10 Liter) wird die Reichweite neu berechnet und
angezeigt, sobald sie 100 km überschreitet.
Wenn während der Fahrt dauernd Striche anstelle der
Ziffern in der Anzeige erscheinen, sollten Sie sich an
das PEUGEOT-Händlernetz wenden.
Das Fahrzeugsymbol mit der Reichweite,
dem momentanen Verbrauch und der noch
zurückzulegenden Strecke.
Das Fahrzeugsymbol "1" (für Strecke 1)
mit der Durchschnittsgeschwindigkeit, dem
Durchschnittsverbrauch und der zurückgelegten
Strecke, berechnet auf die Strecke " 1".
Das Fahrzeugsymbol "2" (für Strecke 2) mit den
gleichen Angaben für eine zweite Strecke.
Rückstellung auf Null
Bedienungsschalter am Lenkrad

61
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

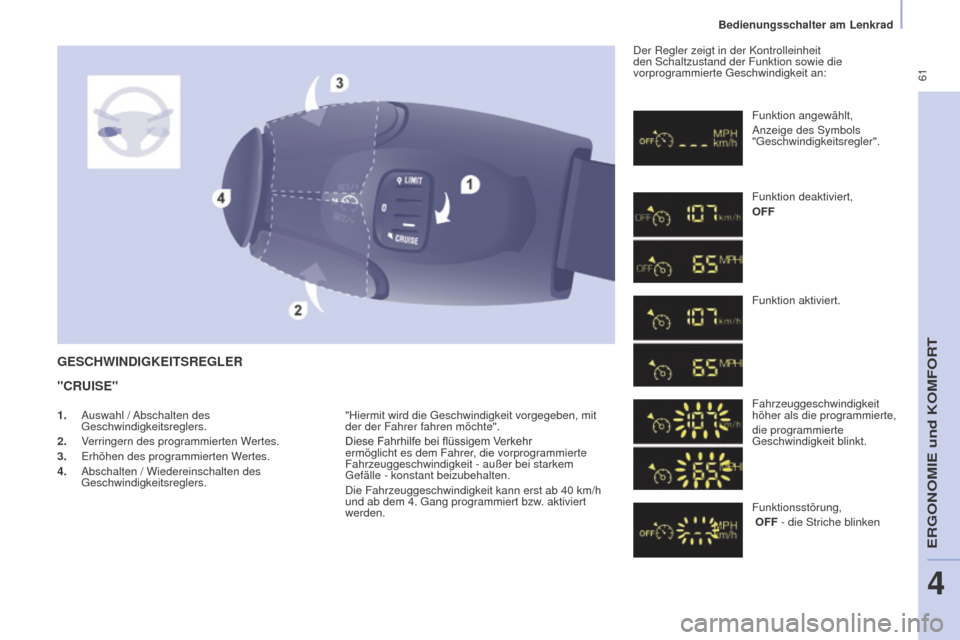

GESCHWINDIGKEITSREGLER
"CRUISE"
"Hiermit wird die Geschwindigkeit vorgegeben, mit
der der Fahrer fahren möchte".
Diese Fahrhilfe bei flüssigem Verkehr
ermöglicht es dem Fahrer

, die vorprogrammierte
Fahrzeuggeschwindigkeit - außer bei starkem
Gefälle - konstant beizubehalten.
Die Fahrzeuggeschwindigkeit kann erst ab 40
km/h
und ab dem 4. Gang programmiert bzw. aktiviert
werden. Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion deaktiviert,
OFF
Funktion aktiviert.
Fahrzeuggeschwindigkeit
höher als die programmierte,
die programmierte
Geschwindigkeit blinkt.
Funktionsstörung,
OFF - die Striche blinken
1.
Auswahl /
Abschalten des
Geschwindigkeitsreglers.
2.

V

erringern des programmierten Wertes.
3.

Erhöhen des programmierten W

ertes.
4.

Abschalten / Wiedereinschalten des
Geschwindigkeitsreglers.
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

62
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

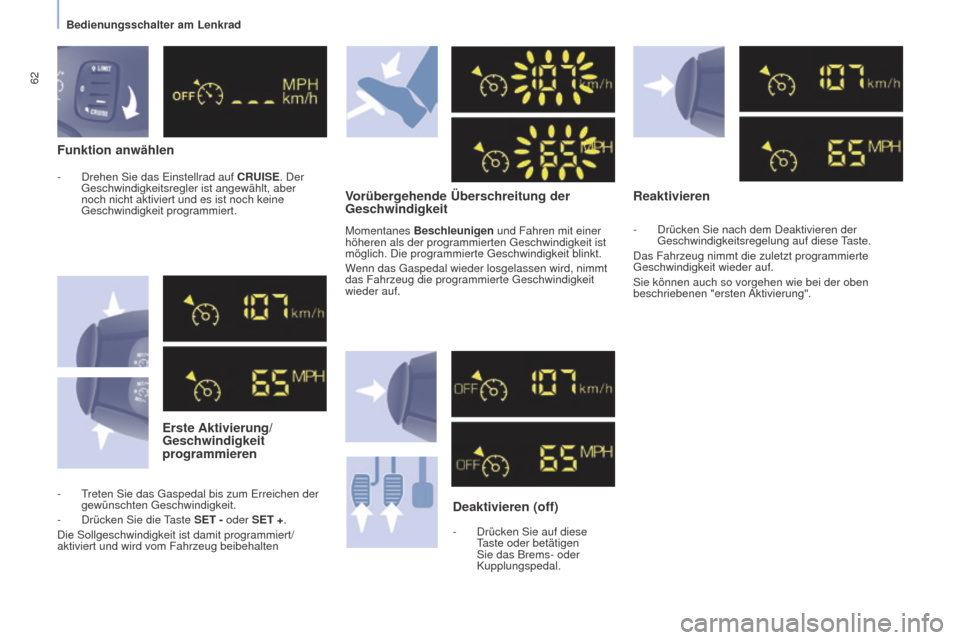

Funktion anwählenErste Aktivierung/
Geschwindigkeit
programmieren Vorübergehende Überschreitung der
Geschwindigkeit
Deaktivieren (off)
- Drücken Sie auf diese
Taste oder betätigen
Sie das Brems- oder
Kupplungspedal.
Reaktivieren
- Drücken Sie nach dem Deaktivieren der
Geschwindigkeitsregelung auf diese Taste.
Das Fahrzeug nimmt die zuletzt programmierte
Geschwindigkeit wieder auf.
Sie können auch so vorgehen wie bei der oben
beschriebenen "ersten Aktivierung".
Momentanes
Beschleunigen und Fahren mit einer
höheren als der programmierten Geschwindigkeit ist
möglich. Die programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder losgelassen wird, nimmt
das Fahrzeug die programmierte Geschwindigkeit
wieder auf.
-

T

reten Sie das Gaspedal bis zum Erreichen der
gewünschten Geschwindigkeit.
-

Drücken Sie die

Taste SET - oder SET +.
Die Sollgeschwindigkeit ist damit programmiert/
aktiviert und wird vom Fahrzeug beibehalten -

Drehen Sie das Einstellrad auf
CRUISE

. Der
Geschwindigkeitsregler ist angewählt, aber
noch nicht aktiviert und es ist noch keine
Geschwindigkeit programmiert.
Bedienungsschalter am Lenkrad

63
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

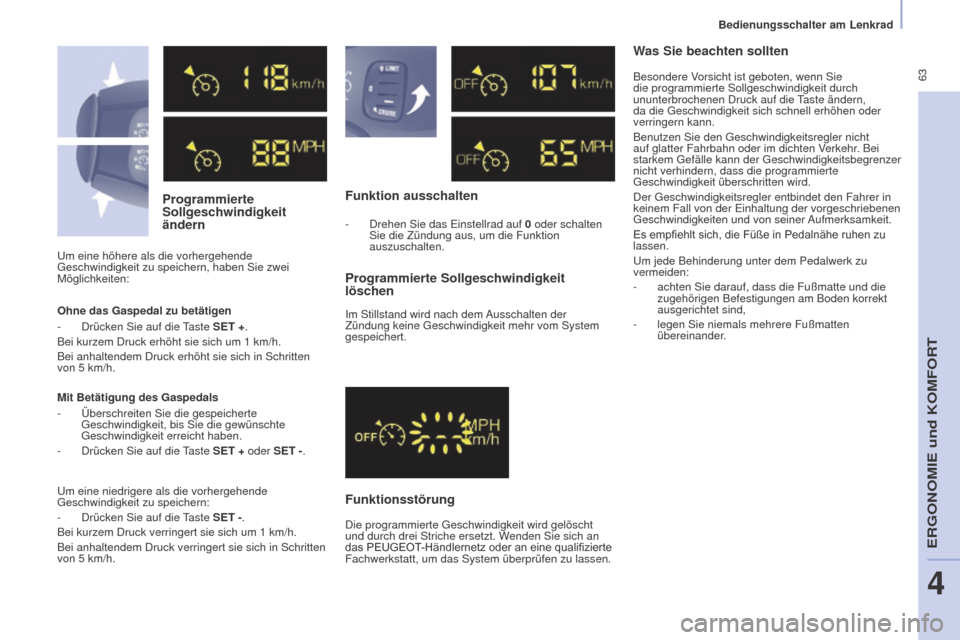

Programmierte
Sollgeschwindigkeit
ändernFunktion ausschalten
Funktionsstörung Programmierte Sollgeschwindigkeit
löschen
Im Stillstand wird nach dem Ausschalten der
Zündung keine Geschwindigkeit mehr vom System
gespeichert.
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern, haben Sie zwei
Möglichkeiten:
-
Drehen Sie das Einstellrad auf
0
oder schalten
Sie die Zündung aus, um die Funktion
auszuschalten.
Was Sie beachten sollten
Ohne das Gaspedal zu betätigen
-
Drücken Sie auf die Taste SET +.
Bei kurzem Druck erhöht sie sich um 1
km/h.
Bei anhaltendem Druck erhöht sie sich in Schritten
von 5
km/h.
Mit Betätigung des Gaspedals
-

Überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.
-


Drücken Sie auf die
Taste SET + oder SET -.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:
-

Drücken Sie auf die
Taste SET -.
Bei kurzem Druck verringert sie sich um 1
km/h.
Bei anhaltendem Druck verringert sie sich in Schritten
von 5
km/h. Die programmierte Geschwindigkeit wird gelöscht
und durch drei Striche ersetzt. Wenden Sie sich an
das
PEUGEOT-Händlernetz oder an eine qualifizierte
Fachwerkstatt, um das System überprüfen zu lassen.Besondere V

orsicht ist geboten, wenn Sie
die programmierte Sollgeschwindigkeit durch
ununterbrochenen Druck auf die Taste ändern,
da die Geschwindigkeit sich schnell erhöhen oder
verringern kann.
Benutzen Sie den Geschwindigkeitsregler nicht
auf glatter Fahrbahn oder im dichten Verkehr. Bei
starkem Gefälle kann der Geschwindigkeitsbegrenzer
nicht verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Der Geschwindigkeitsregler entbindet den Fahrer in
keinem Fall von der Einhaltung der vorgeschriebenen
Geschwindigkeiten und von seiner Aufmerksamkeit.
Es empfiehlt sich, die Füße in Pedalnähe ruhen zu
lassen.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:
-


achten Sie darauf, dass die Fußmatte und die
zugehörigen Befestigungen am Boden korrekt
ausgerichtet sind,
-
legen Sie niemals mehrere Fußmatten
übereinander
.
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

64
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

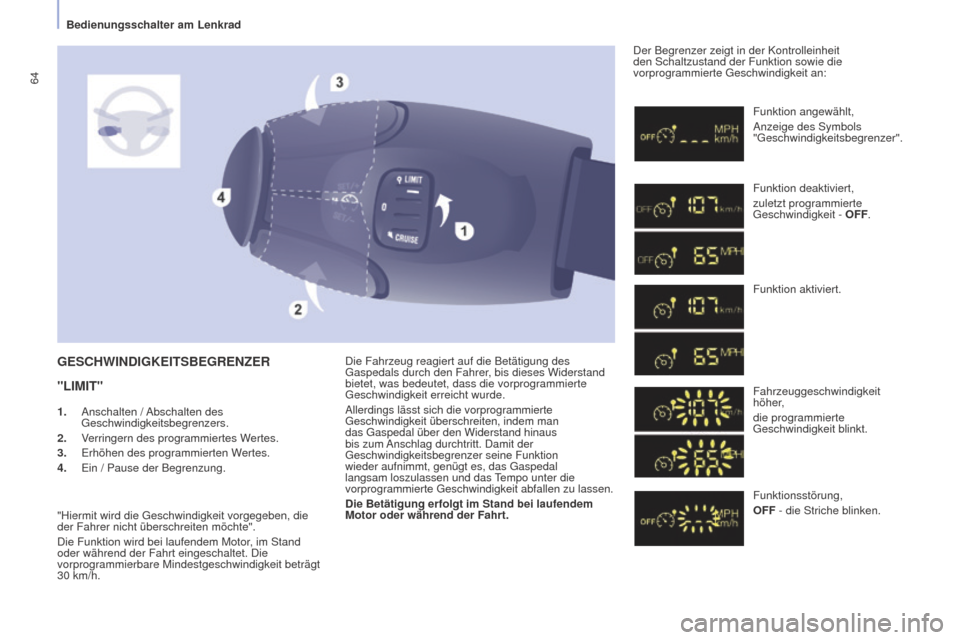

Die Fahrzeug reagiert auf die Betätigung des
Gaspedals durch den Fahrer, bis dieses Widerstand
bietet, was bedeutet, dass die vorprogrammierte
Geschwindigkeit erreicht wurde.
Allerdings lässt sich die vorprogrammierte
Geschwindigkeit überschreiten, indem man
das Gaspedal über den Widerstand hinaus
bis zum Anschlag durchtritt. Damit der
Geschwindigkeitsbegrenzer seine Funktion
wieder aufnimmt, genügt es, das Gaspedal
langsam loszulassen und das Tempo unter die
vorprogrammierte Geschwindigkeit abfallen zu lassen.
Die Betätigung erfolgt im Stand bei laufendem
Motor oder während der Fahrt.Der Begrenzer zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
GESCHWINDIGKEITSBEGRENZER
"LIMIT"
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsbegrenzer".
Funktion deaktiviert,
zuletzt programmierte
Geschwindigkeit - OFF.
Funktion aktiviert.
Fahrzeuggeschwindigkeit
höher,
die programmierte
Geschwindigkeit blinkt.
Funktionsstörung,
OFF - die Striche blinken.
1.

Anschalten /

Abschalten des
Geschwindigkeitsbegrenzers.
2.

V

erringern des programmiertes Wertes.
3.

Erhöhen des programmierten W

ertes.
4.

Ein / Pause der Begrenzung.
"Hiermit wird die Geschwindigkeit vorgegeben, die
der Fahrer nicht überschreiten möchte".
Die Funktion wird bei laufendem Motor

, im Stand
oder während der Fahrt eingeschaltet. Die
vorprogrammierbare Mindestgeschwindigkeit beträgt
30

km/h.
Bedienungsschalter am Lenkrad

65
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

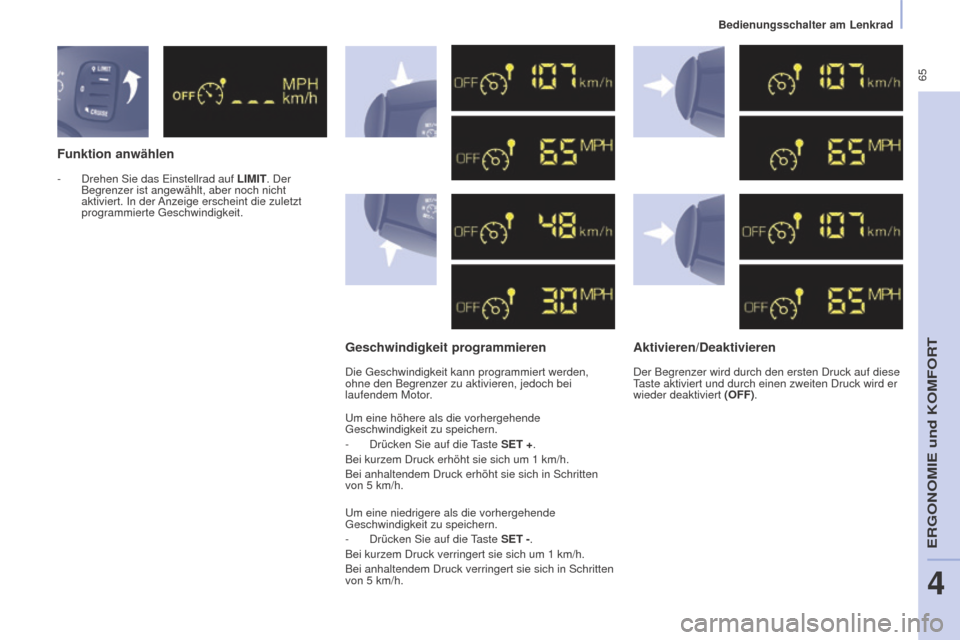

Funktion anwählenGeschwindigkeit programmierenAktivieren/Deaktivieren
- Drehen Sie das Einstellrad auf LIMIT. Der
Begrenzer ist angewählt, aber noch nicht
aktiviert. In der
Anzeige erscheint die zuletzt
programmierte Geschwindigkeit.
Die Geschwindigkeit kann programmiert werden,
ohne den Begrenzer zu aktivieren, jedoch bei
laufendem Motor.
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern.
-

Drücken Sie auf die
Taste SET +.
Bei kurzem Druck erhöht sie sich um 1
km/h.
Bei anhaltendem Druck erhöht sie sich in Schritten
von 5
km/h.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern.
-

Drücken Sie auf die
Taste SET -.
Bei kurzem Druck verringert sie sich um 1
km/h.
Bei anhaltendem Druck verringert sie sich in Schritten
von 5
km/h.Der Begrenzer wird durch den ersten Druck auf diese
Taste aktiviert und durch einen zweiten Druck wird er
wieder deaktiviert
(OFF).
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

66
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

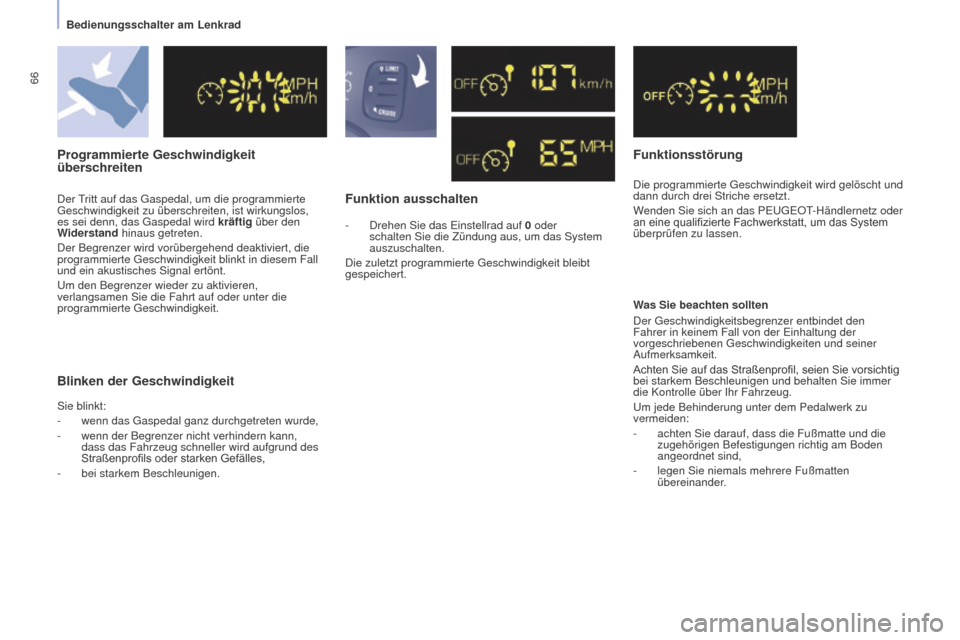

Programmierte Geschwindigkeit
überschreitenFunktion ausschaltenFunktionsstörung
Die programmierte Geschwindigkeit wird gelöscht und
dann durch drei Striche ersetzt.
Wenden Sie sich an das PEUGEOT-Händlernetz oder
an
eine qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Blinken der Geschwindigkeit
Was Sie beachten sollten
Der Geschwindigkeitsbegrenzer entbindet den
Fahrer in keinem Fall von der Einhaltung der
vorgeschriebenen Geschwindigkeiten und seiner
Aufmerksamkeit.
Achten
Sie auf das Straßenprofil, seien Sie vorsichtig
bei starkem Beschleunigen und behalten Sie immer
die Kontrolle über Ihr Fahrzeug.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:
-


achten Sie darauf, dass die Fußmatte und die
zugehörigen Befestigungen richtig am Boden
angeordnet sind,
-


legen Sie niemals mehrere Fußmatten
übereinander

.
Der Tritt auf das Gaspedal, um die programmierte
Geschwindigkeit zu überschreiten, ist wirkungslos,
es sei denn, das Gaspedal wird
kräftig über den
Widerstand hinaus getreten.
Der Begrenzer wird vorübergehend deaktiviert, die
programmierte Geschwindigkeit blinkt in diesem Fall
und ein akustisches Signal ertönt.
Um den Begrenzer wieder zu aktivieren,
verlangsamen Sie die Fahrt auf oder unter die
programmierte Geschwindigkeit.
Sie blinkt:
-

wenn das Gaspedal ganz durchgetreten wurde,
-


wenn der Begrenzer nicht verhindern kann,
dass das Fahrzeug schneller wird aufgrund des
Straßenprofils


oder

starken

Gefälles,
-

bei starkem Beschleunigen. -


Drehen Sie das Einstellrad auf
0


oder
schalten Sie die Zündung aus, um das System
auszuschalten.
Die zuletzt programmierte Geschwindigkeit bleibt
gespeichert.
Bedienungsschalter am Lenkrad

67
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

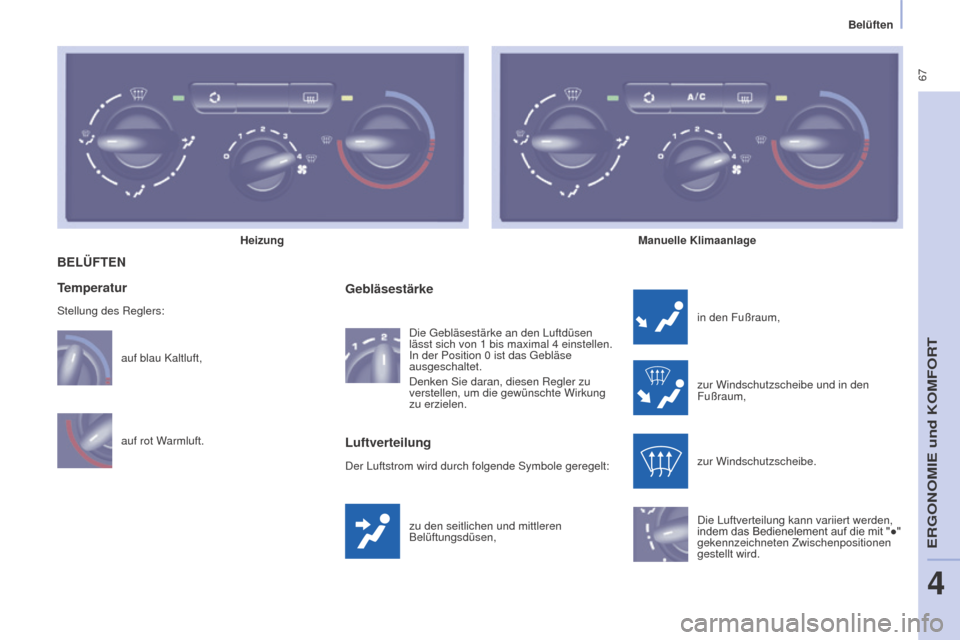

BELÜFTEN
zu den seitlichen und mittleren
Belüftungsdüsen,
Gebläsestärke
in den Fußraum,
zur Windschutzscheibe und in den
Fußraum,
zur Windschutzscheibe.
Die Luftverteilung kann variiert werden,
indem das Bedienelement auf die mit "●"
gekennzeichneten Zwischenpositionen
gestellt wird.
Luftverteilung
Der Luftstrom wird durch folgende Symbole geregelt:
auf rot Warmluft. auf blau Kaltluft, Die Gebläsestärke an den Luftdüsen
lässt sich von 1 bis maximal 4 einstellen.
In der Position 0 ist das Gebläse
ausgeschaltet.
Denken Sie daran, diesen Regler zu
verstellen, um die gewünschte Wirkung
zu erzielen.
Heizung
Manuelle Klimaanlage
Temperatur
Stellung des Reglers:
ERGONOMIE und KOMFORT
4
Belüften

68
Partner-2-VP_de_Chap04_Ergonomie_ed01-2015Partner-2-VP_de_Chap04_Ergonomie_ed01-2015

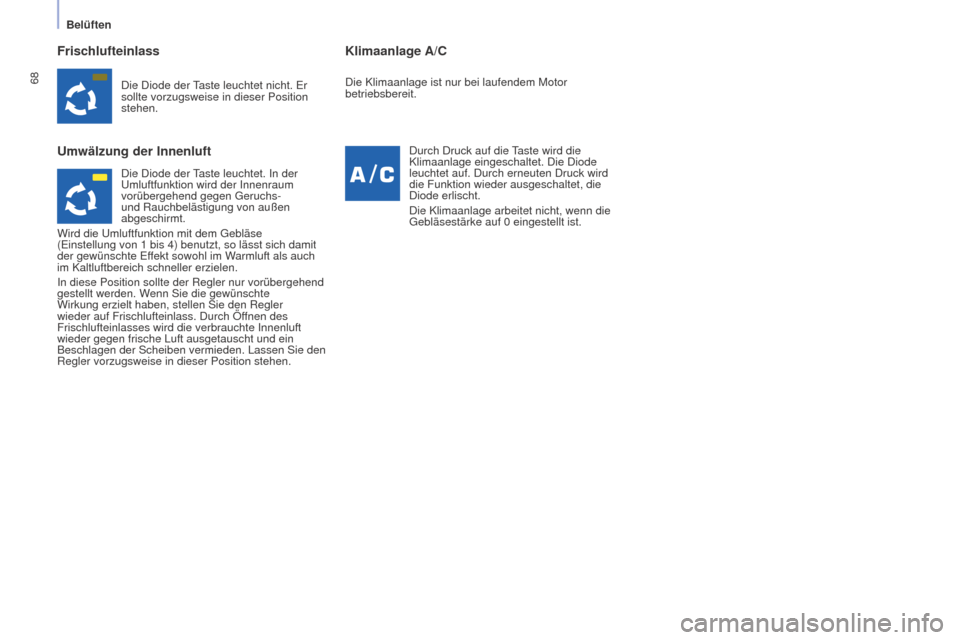

Frischlufteinlass
Umwälzung der InnenluftKlimaanlage A/C
Die Diode der Taste leuchtet nicht. Er
sollte vorzugsweise in dieser Position
stehen.
Durch Druck auf die Taste wird die
Klimaanlage eingeschaltet. Die Diode
leuchtet auf. Durch erneuten Druck wird
die Funktion wieder ausgeschaltet, die
Diode erlischt.
Die Klimaanlage arbeitet nicht, wenn die
Gebläsestärke auf 0
eingestellt ist.
Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit.
Die Diode der Taste leuchtet. In der
Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs-
und Rauchbelästigung von außen
abgeschirmt.
Wird die Umluftfunktion mit dem Gebläse
(Einstellung von 1
bis 4) benutzt, so lässt sich damit
der gewünschte Effekt sowohl im Warmluft als auch
im Kaltluftbereich schneller erzielen.
In diese Position sollte der Regler nur vorübergehend
gestellt werden. Wenn Sie die gewünschte
Wirkung erzielt haben, stellen Sie den Regler
wieder auf Frischlufteinlass. Durch Öffnen des
Frischlufteinlasses wird die verbrauchte Innenluft
wieder gegen frische Luft ausgetauscht und ein
Beschlagen der Scheiben vermieden. Lassen Sie den
Regler vorzugsweise in dieser Position stehen.
Belüften
