PEUGEOT PARTNER TEPEE 2020 Kezelési útmutató (in Hungarian)

129

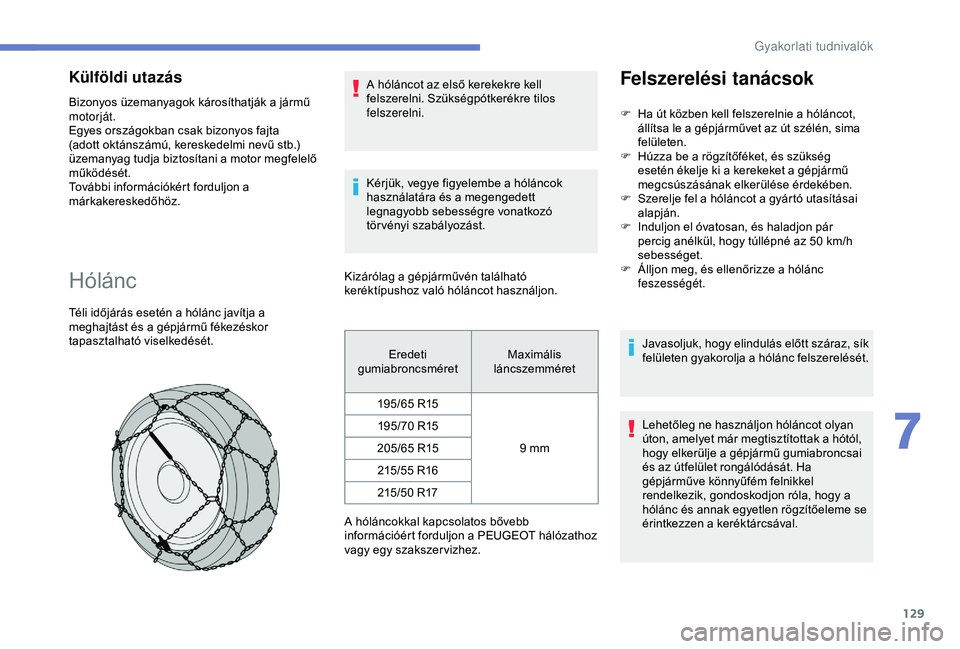

Külföldi utazás
Bizonyos üzemanyagok károsíthatják a jármű
motorját.
Egyes országokban csak bizonyos fajta
(adott oktánszámú, kereskedelmi nevű stb.)
üzemanyag tudja biztosítani a motor megfelelő
működését.
További információkért forduljon a
márkakereskedőhöz.
Hólánc
Téli időjárás esetén a hólánc javítja a
meghajtást és a gépjármű fékezéskor
tapasztalható viselkedését.A hóláncot az első kerekekre kell
felszerelni. Szükségpótkerékre tilos
felszerelni.
Kérjük, vegye figyelembe a hóláncok
használatára és a megengedett
legnagyobb sebességre vonatkozó
törvényi szabályozást.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon.
Eredeti
gumiabroncsméret Maximális
láncszemméret
195/65 R15
9
mm
195/70 R15
205/65 R15 215/55 R16215/50 R17
A hóláncokkal kapcsolatos bővebb
információért forduljon a PEUGEOT hálózathoz
vagy egy szakszer vizhez. Javasoljuk, hogy elindulás előtt száraz, sík
felületen gyakorolja a hólánc felszerelését.
Lehetőleg ne használjon hóláncot olyan
úton, amelyet már megtisztítottak a hótól,
hogy elkerülje a gépjármű gumiabroncsai
és az útfelület rongálódását. Ha
gépjárműve könnyűfém felnikkel
rendelkezik, gondoskodjon róla, hogy a
hólánc és annak egyetlen rögzítőeleme se
érintkezzen a keréktárcsával.
Felszerelési tanácsok
F Ha út közben kell felszerelnie a hóláncot,
állítsa le a gépjárművet az út szélén, sima
felületen.
F

H
úzza be a rögzítőféket, és szükség
esetén ékelje ki a kerekeket a gépjármű
megcsúszásának elkerülése érdekében.
F

S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F

I
nduljon el óvatosan, és haladjon pár
percig anélkül, hogy túllépné az 50
km/h
sebességet.
F

Á
lljon meg, és ellenőrizze a hólánc
feszességét.
7
Gyakorlati tudnivalók

130

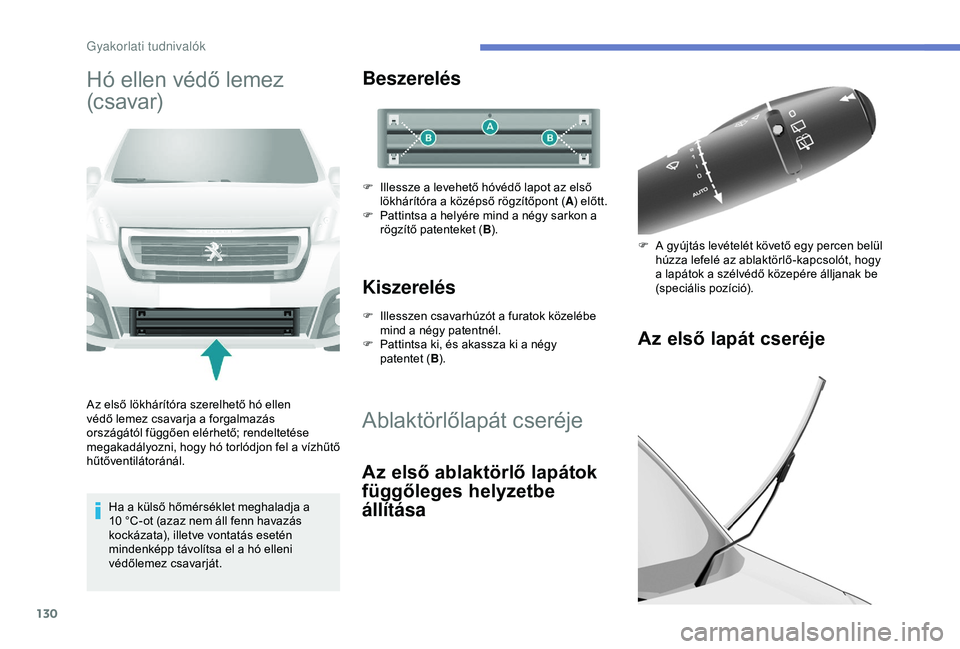

Hó ellen védő lemez
(c s avar)
Az első lökhárítóra szerelhető hó ellen
védő lemez csavarja a forgalmazás
országától függően elérhető; rendeltetése
megakadályozni, hogy hó torlódjon fel a vízhűtő
hűtőventilátoránál.Ha a külső hőmérséklet meghaladja a
10
°C-ot (azaz nem áll fenn havazás
kockázata), illetve vontatás esetén
mindenképp távolítsa el a hó elleni
védőlemez csavarját.
Beszerelés
F Illessze a levehető hóvédő lapot az első lökhárítóra a középső rögzítőpont ( A) előtt.
F

P
attintsa a helyére mind a négy sarkon a
rögzítő patenteket ( B).
Kiszerelés
F Illesszen csavarhúzót a furatok közelébe
mind a négy patentnél.
F

P
attintsa ki, és akassza ki a négy
patentet
( B ).
Ablaktörlőlapát cseréje
Az első ablaktörlő lapátok
függőleges helyzetbe
állítása Az első lapát cseréje
F A gyújtás levételét követő egy percen belül
húzza lefelé az ablaktörlő-kapcsolót, hogy
a lapátok a szélvédő közepére álljanak be
(speciális pozíció).
Gyakorlati tudnivalók

131
Az ablaktörlő lapátok működési helyzetbe
történő visszaállításához adja rá a gyújtást, és
működtesse az ablaktörlő-kapcsolót.
A hátsó ablaktörlő lapát cseréje
F Emelje fel a törlőkart.
F P attintsa le a lapátot, és távolítsa el.
F

H
elyezze be az új lapátokat.
F

H
ajtsa vissza a kart.
F

E
melje meg a kart, akassza ki a lapátot, és
vegye ki.
F

S
zerelje fel az új lapátot, majd tegye vissza
a kart.Vonószem
Teherelosztás
F A z utánfutó terhelését úgy ossza el, hogy
a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a vonóhorogra
nehezedő támaszsúly megközelítse az
engedélyezett maximumot, de ne lépje túl.
A levegő sűrűsége a tengerszint feletti
magasság növekedésével csökken, ami
csökkenti a motor teljesítményét is. Minden
1000
méteres magasságnövekedésnél 10%-kal
csökken a vontatható maximális teher.
Használja a PEUGEOT által jóváhagyott
vonószemet és tartozékokat. Javasoljuk,
hogy a felszerelést PEUGEOT-
kereskedésben vagy szakszer vizben
végeztesse el.
Ha a felszerelést mégsem a PEUGEOT-
hálózatban végezteti el, a műveletet
feltétlenül a gyártó előírásainak
megfelelően kell végrehajtani.
Bizonyos vezetési segéd vagy
kormányzást megkönnyítő rendszer
automatikusan kikapcsol, amikor
jóváhagyott vonószemet használ. Tartsa be megadott megengedett
vontatható tömeget. Az adat megtalálható
a gépjárműve forgalmi engedélyében,
a gyártó azonosító címkéjén és jelen
útmutató
Műszaki adatok szakaszában.
A maximálisan engedélyezett
támaszsúlynak való megfelelés
(vonószem) a tartozékok használatára
is vonatkozik (kerékpárszállító,
utánfutó stb.).
Kérjük, tartsa be annak az országnak az
előírásait, ahol közlekedik.
Zárható, szerszám nélkül levehető
hattyúnyakas vonóhorog
Bemutató
Ez a már összeszerelt állapotban szállított
hattyúnyakú vonórúd könnyen és gyorsan
le-, illetve felszerelhető. Nincs szükség
szerszámokra.
7
Gyakorlati tudnival

132

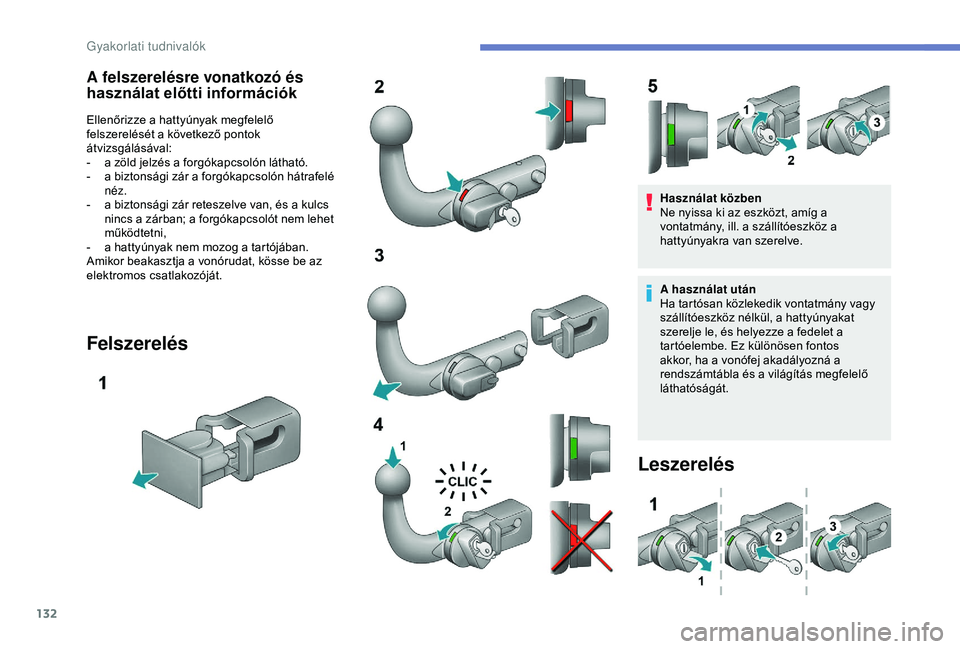

A felszerelésre vonatkozó és
használat előtti információk
Ellenőrizze a hattyúnyak megfelelő
felszerelését a következő pontok
átvizsgálásával:
-
a z
öld jelzés a forgókapcsolón látható.
-

a b
iztonsági zár a forgókapcsolón hátrafelé
néz.
-

a b
iztonsági zár reteszelve van, és a kulcs
nincs a zárban; a forgókapcsolót nem lehet
működtetni,
-

a h
attyúnyak nem mozog a tartójában.
Amikor beakasztja a vonórudat, kösse be az
elektromos csatlakozóját.
Felszerelés
Használat közben
Ne nyissa ki az eszközt, amíg a
vontatmány, ill. a szállítóeszköz a
hattyúnyakra van szerelve.
A használat után
Ha tartósan közlekedik vontatmány vagy
szállítóeszköz nélkül, a hattyúnyakat
szerelje le, és helyezze a fedelet a
tartóelembe. Ez különösen fontos
akkor, ha a vonófej akadályozná a
rendszámtábla és a világítás megfelelő
láthatóságát.
Leszerelés
Gyakorlati tudnivalók

133

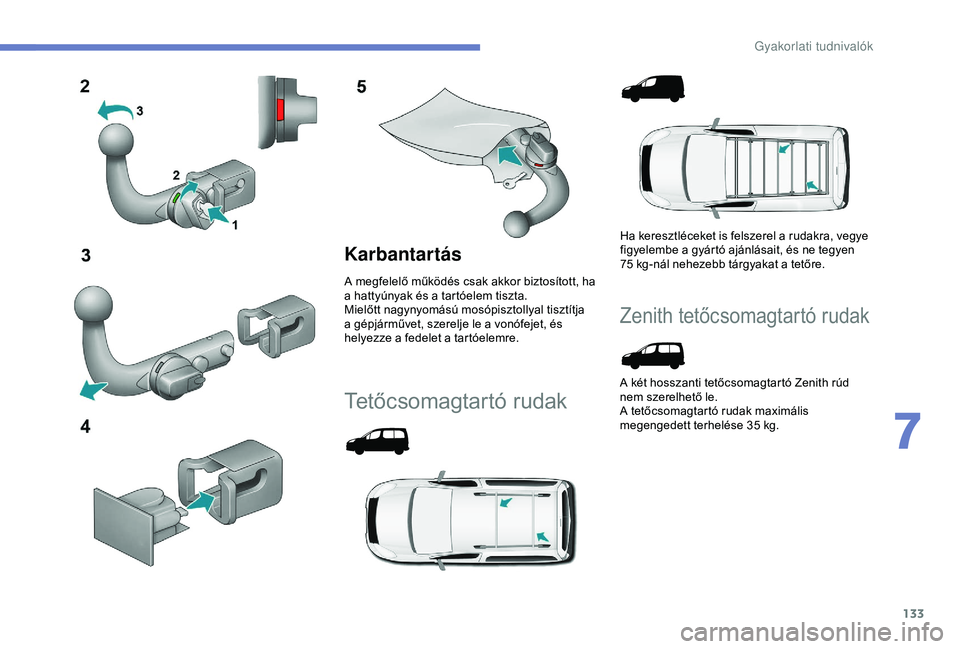

Karbantartás
A megfelelő működés csak akkor biztosított, ha
a hattyúnyak és a tartóelem tiszta.
Mielőtt nagynyomású mosópisztollyal tisztítja
a gépjárművet, szerelje le a vonófejet, és
helyezze a fedelet a tartóelemre.
Tetőcsomagtartó rudak
Ha keresztléceket is felszerel a rudakra, vegye
figyelembe a gyártó ajánlásait, és ne tegyen
75 kg-nál nehezebb tárgyakat a tetőre.
Zenith tetőcsomagtartó rudak
A két hosszanti tetőcsomagtartó Zenith rúd
nem szerelhető le.
A tetőcsomagtartó rudak maximális
megengedett terhelése 35
kg.
7
Gyakorlati tudnivalók

134
F Vegye le a védőfedeleket.
F C savarja ki a 4 csavart a kulccsal, és vegye
ki őket.
F

F
orgassa el a rudakat 90 fokkal, és a
homorú részt vigye előre.
F

C
savarja be a 4 csavart a kulccsal, és
húzza meg őket.
F

Z
árja le a védőfedeleket.
Maximális terhelés a
rudakon
F A rakomány rögzítésére csak az A hevedereket használja. A rakománynak minden esetben csúszásgátlós
csomagolásban kell lennie, és nem érintheti
meg a tetőt vagy a tető üvegét.
-

A h
osszanti sínen elhelyezett keresztlécek:
75 kg (ezek a rudak nem kompatibilisek a
Zenithvel).
-
T
etőcsomagtartó: 120 kg.
-

K
eresztlécek a tetőn: 100 kg.
-

A h
osszanti sínen elhelyezett keresztlécek:
75
kg.
Egyéb tartozékok
A gondosan tesztelt és mind megbízhatósági,
mind biztonsági szempontból kifogástalan
tartozékokat és alkatrészeket kifejezetten az
Ön gépjárműve számára fejlesztették ki. Az
eredeti alkatrészek széles választéka áll a
rendelkezésére.
További tartozékok választhatók a komfort,
sport és karbantartás csomagokban.
Behatolásgátló riasztó, üveggravírozás,
elsősegélyláda, láthatósági mellény, első és
hátsó parkolássegítő érzékelők, elakadásjelző
háromszög, alumínium kerékőrcsavarok stb.
Az első ülésekre vagy az üléspadra szabott,
a légzsákokkal kompatibilis üléshuzatok,
gumiszőnyegek, padlószőnyeg, hólánc,
napellenzők, csomagtérajtóra szerelhető
kerékpártartó stb.
A pedálok zavartalan működtetése érdekében:
-

ü
gyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
-

s
oha ne helyezzen egymásra több
kiegészítő padlószőnyeget.

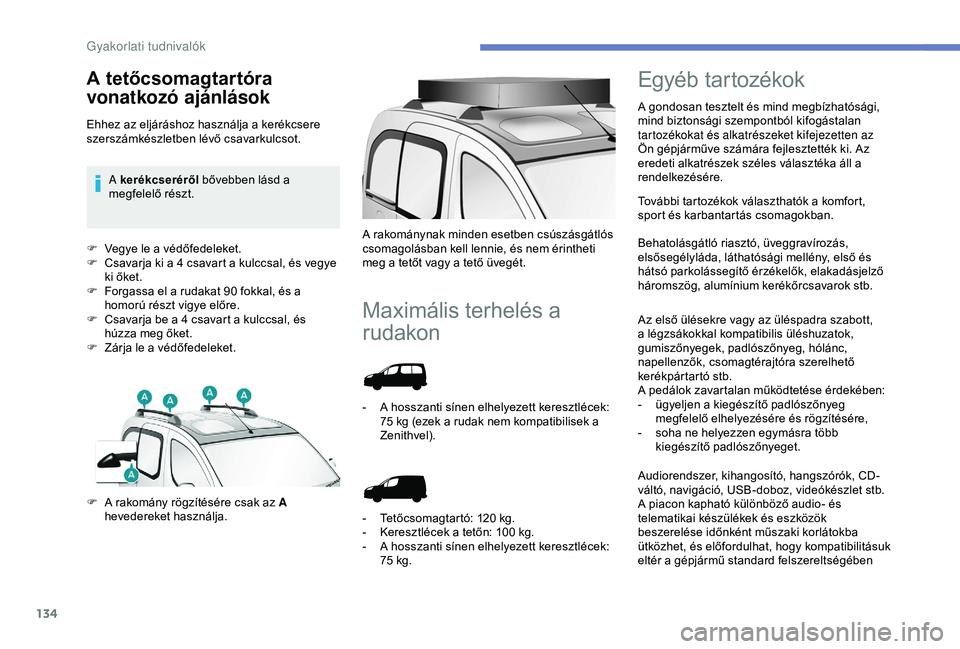

A tetőcsomagtartóra
vonatkozó ajánlások
Ehhez az eljáráshoz használja a kerékcsere
szerszámkészletben lévő csavarkulcsot.
A kerékcseréről bővebben lásd a
megfelelő részt.
Audiorendszer, kihangosító, hangszórók, CD-
váltó, navigáció, USB-doboz, videókészlet stb.
A piacon kapható különböző audio- és
telematikai készülékek és eszközök
beszerelése időnként műszaki korlátokba
ütközhet, és előfordulhat, hogy kompatibilitásuk
eltér a gépjármű standard felszereltségében
Gyakorlati tudnivalók

135
szereplő hasonló eszközökétől. Kérjük, a
beszerelés előtt ellenőriztesse egy PEUGEOT-
kereskedésben, hogy a kiválasztott készülék
használható-e az Ön járművében.
A tartozékokért felelős részleg adja ki a
tartozékokat tartalmazó katalógust, amelyben
például az alábbi tartozékok találhatók:
Rakományrögzítők (minden típus).
Rakodást segítő görgő.
Vonórúd, hevederek, vontatókötél,
pótkocsivonórúd – ezeket PEUGEOT-
márkakereskedésben kell beszereltetni.
Térelválasztók és elválasztórácsok,
fa elválasztólapok és csúszásgátlós
padlóburkolat.
Védőrácsok.
Professzionális
felszereltség

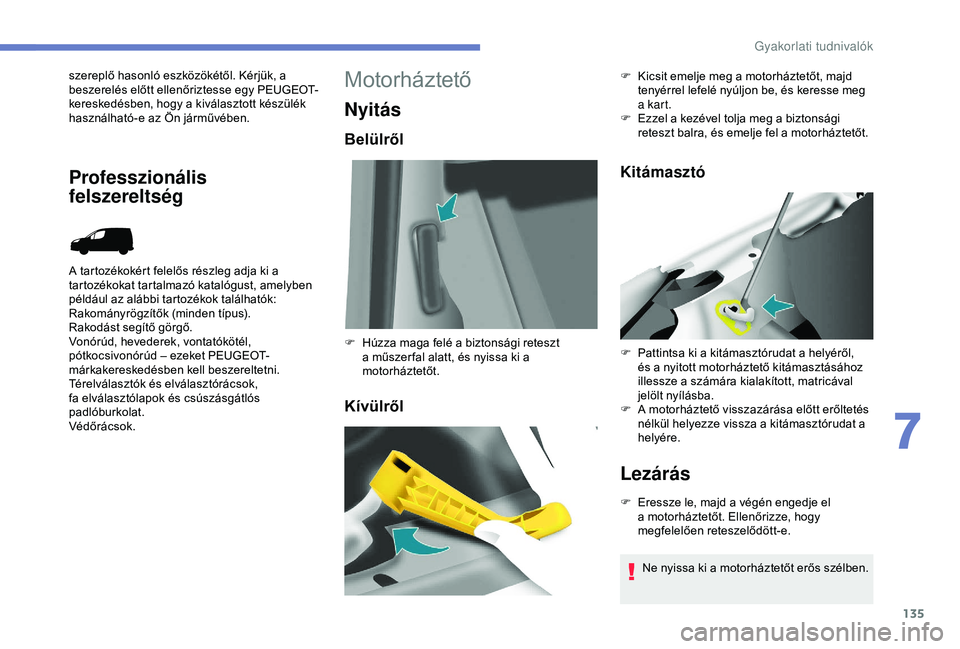

Motorháztető
Nyitás
Belülről
KívülrőlKitámasztó
Lezárás
F Eressze le, majd a végén engedje el
a motorháztetőt. Ellenőrizze, hogy
megfelelően reteszelődött-e.
F

H

úzza maga felé a biztonsági reteszt
a műszer fal alatt, és nyissa ki a
motorháztetőt. F
K
icsit emelje meg a motorháztetőt, majd
tenyérrel lefelé nyúljon be, és keresse meg
a kart.
F
E
zzel a kezével tolja meg a biztonsági
reteszt balra, és emelje fel a motorháztetőt.
F
P
attintsa ki a kitámasztórudat a helyéről,
és a nyitott motorháztető kitámasztásához
illessze a számára kialakított, matricával
jelölt nyílásba.
F
A m
otorháztető visszazárása előtt erőltetés
nélkül helyezze vissza a kitámasztórudat a
helyére.
Ne nyissa ki a motorháztetőt erős szélben.
7
Gyakorlati tudnivalók

136

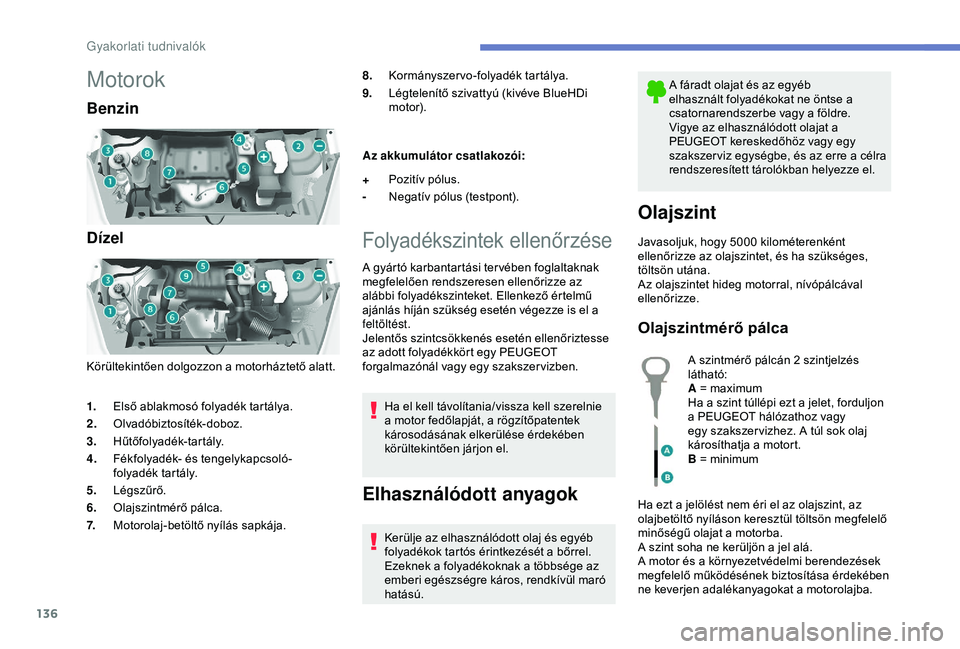

Motorok
Benzin
Dízel
Körültekintően dolgozzon a motorháztető alatt.8.
Kormányszervo-folyadék tartálya.
9. Légtelenítő szivattyú (kivéve BlueHDi
motor).
Az akkumulátor csatlakozói:
Folyadékszintek ellenőrzése
A gyártó karbantartási ter vében foglaltaknak
megfelelően rendszeresen ellenőrizze az
alábbi folyadékszinteket. Ellenkező értelmű
ajánlás híján szükség esetén végezze is el a
feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse
az adott folyadékkört egy PEUGEOT
forgalmazónál vagy egy szakszer vizben. Ha el kell távolítania/vissza kell szerelnie
a motor fedőlapját, a rögzítőpatentek
károsodásának elkerülése érdekében
körültekintően járjon el.
Elhasználódott anyagok
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, rendkívül maró
hatású. A fáradt olajat és az egyéb
elhasznált folyadékokat ne öntse a
csatornarendszerbe vagy a földre.
Vigye az elhasználódott olajat a
PEUGEOT kereskedőhöz vagy egy
szakszer viz egységbe, és az erre a célra
rendszeresített tárolókban helyezze el.
Olajszint
Javasoljuk, hogy 5000 kilométerenként
e llenőrizze az olajszintet, és ha szükséges,
töltsön utána.
Az olajszintet hideg motorral, nívópálcával
ellenőrizze.
Olajszintmérő pálca
1. Első ablakmosó folyadék tartálya.
2. Olvadóbiztosíték-doboz.
3. Hűtőfolyadék-tartály.
4. Fékfolyadék- és tengelykapcsoló-
folyadék tartály.
5. Légszűrő.
6. Olajszintmérő pálca.
7. Motorolaj-betöltő nyílás sapkája. +
Pozitív pólus.
- Negatív pólus (testpont).
A szintmérő pálcán 2 szintjelzés
látható:
A = maximum
Ha a szint túllépi ezt a jelet, forduljon
a PEUGEOT hálózathoz vagy
egy szakszer vizhez. A túl sok olaj
károsíthatja a motort.
B = minimum
Ha ezt a jelölést nem éri el az olajszint, az
olajbetöltő nyíláson keresztül töltsön megfelelő
minőségű olajat a motorba.
A szint soha ne kerüljön a jel alá.
A motor és a környezetvédelmi berendezések
megfelelő működésének biztosítása érdekében
ne keverjen adalékanyagokat a motorolajba.

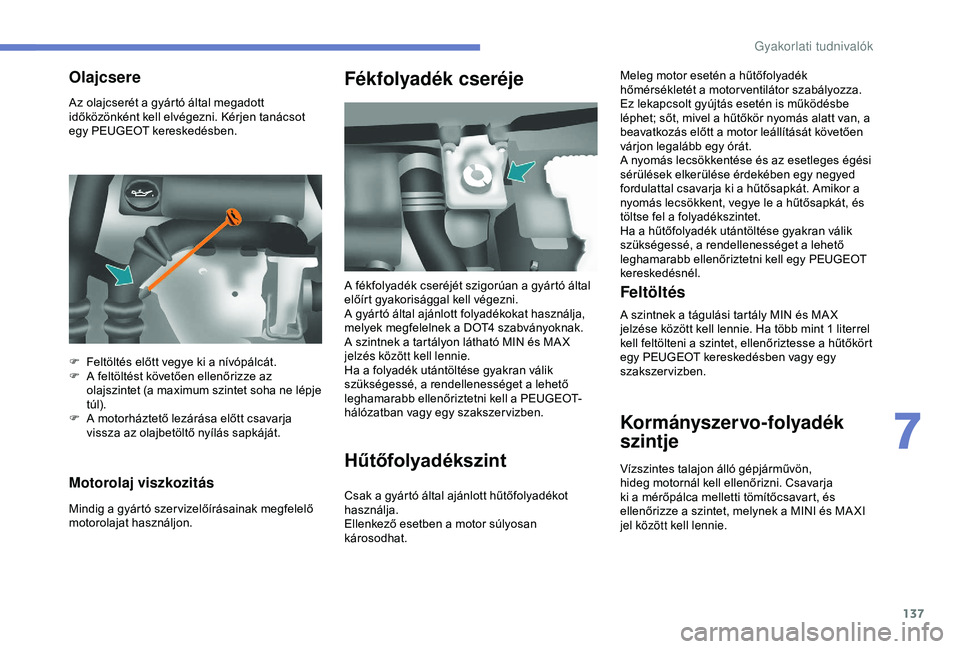

Gyakorlati tudnival

137
Az olajcserét a gyártó által megadott
időközönként kell elvégezni. Kérjen tanácsot
egy PEUGEOT kereskedésben.
Motorolaj viszkozitás
Mindig a gyártó szer vizelőírásainak megfelelő
motorolajat használjon.
Fékfolyadék cseréje
HűtőfolyadékszintMeleg motor esetén a hűtőfolyadék
hőmérsékletét a motor ventilátor szabályozza.
Ez lekapcsolt gyújtás esetén is működésbe
léphet; sőt, mivel a hűtőkör nyomás alatt van, a
beavatkozás előtt a motor leállítását követően
várjon legalább egy órát.
A nyomás lecsökkentése és az esetleges égési
sérülések elkerülése érdekében egy negyed
fordulattal csavarja ki a hűtősapkát. Amikor a
nyomás lecsökkent, vegye le a hűtősapkát, és
töltse fel a folyadékszintet.
Ha a hűtőfolyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell egy PEUGEOT
kereskedésnél.
Feltöltés
OlajcsereA fékfolyadék cseréjét szigorúan a gyártó által
előírt gyakorisággal kell végezni.
A gyártó által ajánlott folyadékokat használja,
melyek megfelelnek a DOT4 szabványoknak.
A szintnek a tartályon látható MIN és MA X
jelzés között kell lennie.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a PEUGEOT-
hálózatban vagy egy szakszer vizben.
Csak a gyártó által ajánlott hűtőfolyadékot
használja.
Ellenkező esetben a motor súlyosan
károsodhat.
F

F

eltöltés előtt vegye ki a nívópálcát.
F

A f

eltöltést követően ellenőrizze az
olajszintet (a maximum szintet soha ne lépje
túl).
F

A m

otorháztető lezárása előtt csavarja
vissza az olajbetöltő nyílás sapkáját. A szintnek a tágulási tartály MIN és MA X
jelzése között kell lennie. Ha több mint 1
literrel
kell feltölteni a szintet, ellenőriztesse a hűtőkört
egy PEUGEOT kereskedésben vagy egy
szakszervizben.
Kormányszervo-folyadék
szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart, és
ellenőrizze a szintet, melynek a MINI és MA XI
jel között kell lennie.
7

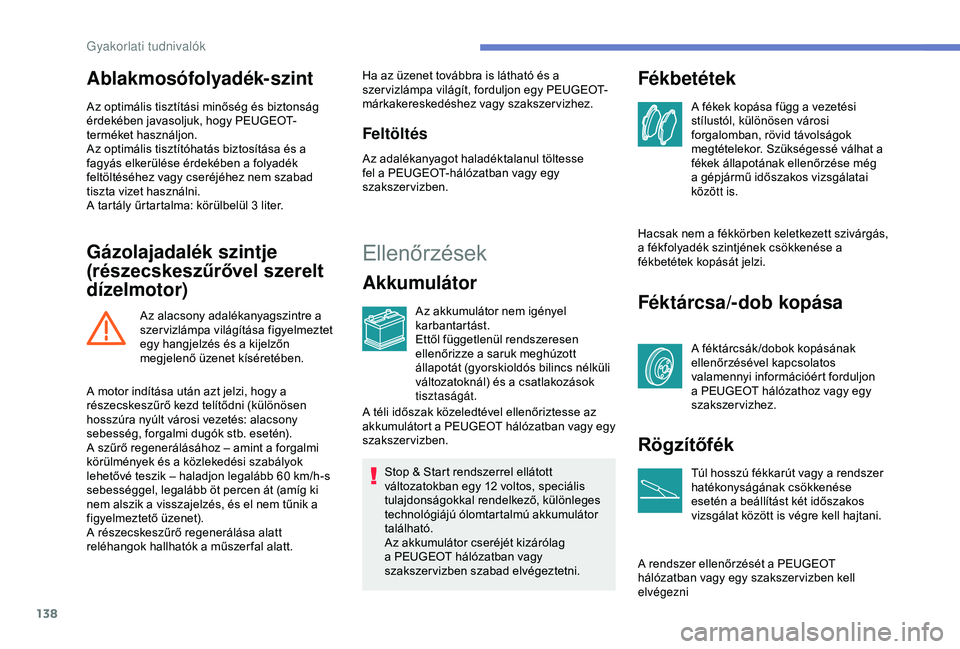

Gyakorlati tudnivalók

138
Ablakmosófolyadék-szint
Az optimális tisztítási minőség és biztonság
érdekében javasoljuk, hogy PEUGEOT-
terméket használjon.
Az optimális tisztítóhatás biztosítása és a
fagyás elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez nem szabad
tiszta vizet használni.
A tartály űrtartalma: körülbelül 3 liter.
Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Az alacsony adalékanyagszintre a
szer vizlámpa világítása figyelmeztet
egy hangjelzés és a kijelzőn
megjelenő üzenet kíséretében. Ha az üzenet továbbra is látható és a
szer vizlámpa világít, forduljon egy PEUGEOT-
márkakereskedéshez vagy szakszervizhez.
Feltöltés
Az adalékanyagot haladéktalanul töltesse
fel a PEUGEOT-hálózatban vagy egy
szakszervizben.
Ellenőrzések
Akkumulátor
Az akkumulátor nem igényel
karbantartást.
Ettől függetlenül rendszeresen
ellenőrizze a saruk meghúzott
állapotát (gyorskioldós bilincs nélküli
változatoknál) és a csatlakozások
tisztaságát.
Stop & Start rendszerrel ellátott
változatokban egy 12 voltos, speciális
tulajdonságokkal rendelkező, különleges
technológiájú ólomtartalmú akkumulátor
található.
Az akkumulátor cseréjét kizárólag
a PEUGEOT hálózatban vagy
szakszervizben szabad elvégeztetni.
Fékbetétek
A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
fékek állapotának ellenőrzése még
a gépjármű időszakos vizsgálatai
között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Féktárcsa/-dob kopása
A féktárcsák /dobok kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése
esetén a beállítást két időszakos
vizsgálat között is végre kell hajtani.
A rendszer ellenőrzését a PEUGEOT
hálózatban vagy egy szakszer vizben kell
elvégezni
A motor indítása után azt jelzi, hogy a
részecskeszűrő kezd telítődni (különösen
hosszúra nyúlt városi vezetés: alacsony
sebesség, forgalmi dugók stb. esetén).
A szűrő regenerálásához – amint a forgalmi
körülmények és a közlekedési szabályok
lehetővé teszik – haladjon legalább 60

km/h-s
sebességgel, legalább öt percen át (amíg ki
nem alszik a visszajelzés, és el nem tűnik a
figyelmeztető üzenet).
A részecskeszűrő regenerálása alatt
reléhangok hallhatók a műszerfal alatt. A téli időszak közeledtével ellenőriztesse az
akkumulátort a PEUGEOT hálózatban vagy egy
szakszervizben.
Gyakorlati tudnivalók
