PEUGEOT PARTNER TEPEE 2020 Kezelési útmutató (in Hungarian)

149
Mindig ügyeljen arra, hogy megfelelő
pozícióban tegye vissza dísztárcsát,
elkerülendő a rögzítőklipszek letörését
és a dísztárcsa megrongálódását.
Helyes szeleppozíció a gyűrű fölött.
Izzócsere
Izzótípusok
Gépjárművében különböző típusú izzók
találhatók.
Kiszerelésükhöz:
A típus
Teljes egészében üvegből készült izzó: óvatosan
húzza, mert belsejében nyomás uralkodik. B típus
Bajonettes izzó: nyomja meg az izzót, majd
fordítsa el az óramutató járásával ellentétes
irányba.
C típus
Halogénizzó: mozdítsa ki a rögzítőrugót a
helyéről.
D típus
Fénykibocsátó dióda (LED): A nappali menetfény
lámpáinak cseréjéhez forduljon egy PEUGEOT-
márkakereskedéshez vagy szakszervizhez.
8
Üzemzavar esetén

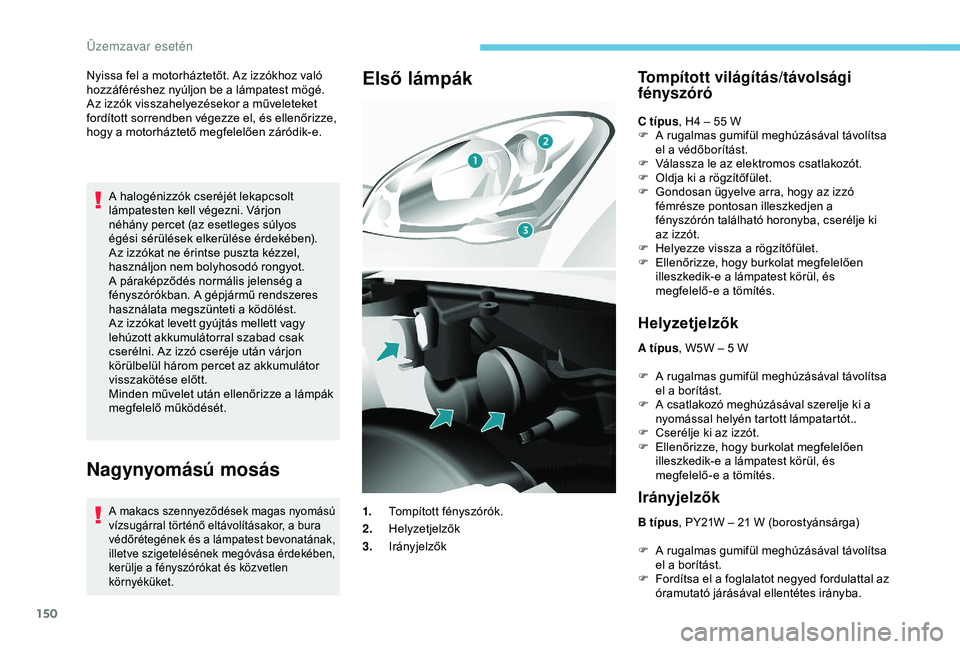

150
Nyissa fel a motorháztetőt. Az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Az izzók visszahelyezésekor a műveleteket
fordított sorrendben végezze el, és ellenőrizze,
hogy a motorháztető megfelelően záródik-e.A halogénizzók cseréjét lekapcsolt
lámpatesten kell végezni. Várjon
néhány percet (az esetleges súlyos
égési sérülések elkerülése érdekében).
Az izzókat ne érintse puszta kézzel,
használjon nem bolyhosodó rongyot.
A páraképződés normális jelenség a
fényszórókban. A gépjármű rendszeres
használata megszünteti a ködölést.
Az izzókat levett gyújtás mellett vagy
lehúzott akkumulátorral szabad csak
cserélni. Az izzó cseréje után várjon
körülbelül három percet az akkumulátor
visszakötése előtt.
Minden művelet után ellenőrizze a lámpák
megfelelő működését.
Nagynyomású mosás
A makacs szennyeződések magas nyomású
vízsugárral történő eltávolításakor, a bura
védőrétegének és a lámpatest bevonatának,
illetve szigetelésének megóvása érdekében,
kerülje a fényszórókat és közvetlen
környéküket.
Első lámpákTompított világítás/távolsági
fényszóró
C típus , H4 – 55 W
F A r ugalmas gumifül meghúzásával távolítsa
el a védőborítást.
F

V
álassza le az elektromos csatlakozót.
F

O
ldja ki a rögzítőfület.
F

G
ondosan ügyelve arra, hogy az izzó
fémrésze pontosan illeszkedjen a
fényszórón található horonyba, cserélje ki
az izzót.
F

H
elyezze vissza a rögzítőfület.
F

E
llenőrizze, hogy burkolat megfelelően
illeszkedik-e a lámpatest körül, és
megfelelő-e a tömítés.
Helyzetjelzők
A típus , W5W – 5 W
F
A r
ugalmas gumifül meghúzásával távolítsa
el a borítást.
F

A c
satlakozó meghúzásával szerelje ki a
nyomással helyén tartott lámpatartót..
F

C
serélje ki az izzót.
F

E
llenőrizze, hogy burkolat megfelelően
illeszkedik-e a lámpatest körül, és
megfelelő-e a tömítés.
Irányjelzők
B típus , PY21W – 21 W (borostyánsárga)
F
A r
ugalmas gumifül meghúzásával távolítsa
el a borítást.
F

F
ordítsa el a foglalatot negyed fordulattal az
óramutató járásával ellentétes irányba.
1.
Tompított fényszórók.
2. Helyzetjelzők
3. Irányjelzők
Üzemzavar esetén

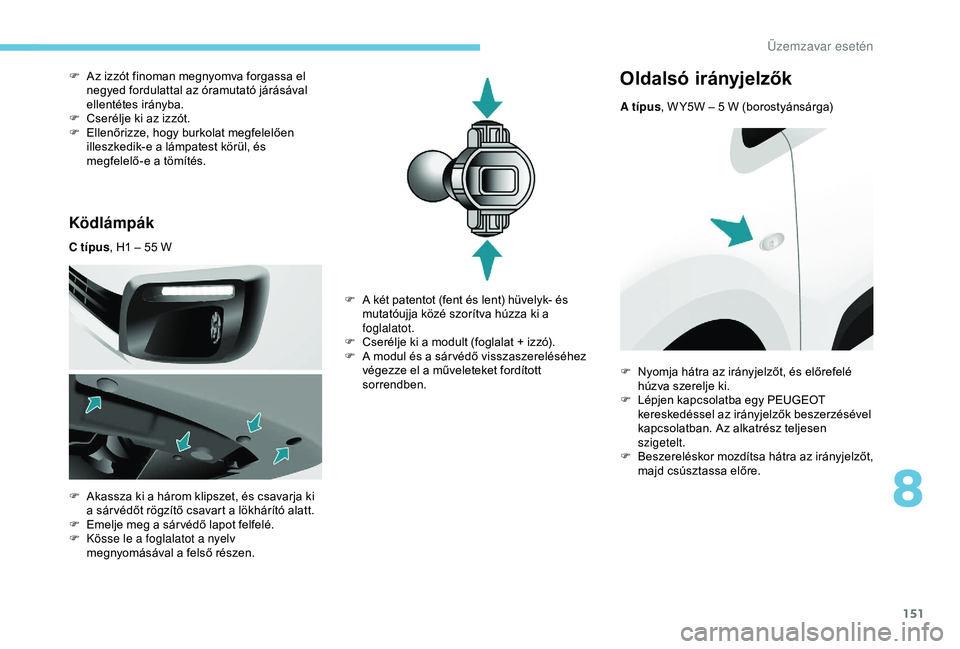

151
Ködlámpák
C típus, H1 – 55 W
F
A
kassza ki a három klipszet, és csavarja ki
a sár védőt rögzítő csavart a lökhárító alatt.
F

E
melje meg a sár védő lapot felfelé.
F

K
össe le a foglalatot a nyelv
megnyomásával a felső részen.
F

A
z izzót finoman megnyomva forgassa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F
C
serélje ki az izzót.
F
E
llenőrizze, hogy burkolat megfelelően
illeszkedik-e a lámpatest körül, és
megfelelő-e a tömítés.
Oldalsó irányjelzők
A típus , W Y5W – 5 W (borostyánsárga)
F

A k

ét patentot (fent és lent) hüvelyk- és
mutatóujja közé szorítva húzza ki a
foglalatot.
F

C

serélje ki a modult (foglalat + izzó).
F

A m

odul és a sár védő visszaszereléséhez
végezze el a műveleteket fordított
sorrendben. F

N
yomja hátra az irányjelzőt, és előrefelé
húzva szerelje ki.
F

L
épjen kapcsolatba egy PEUGEOT
kereskedéssel az irányjelzők beszerzésével
kapcsolatban. Az alkatrész teljesen
szigetelt.
F

Bes
zereléskor mozdítsa hátra az irányjelzőt,
majd csúsztassa előre.
8
Üzemzavar esetén

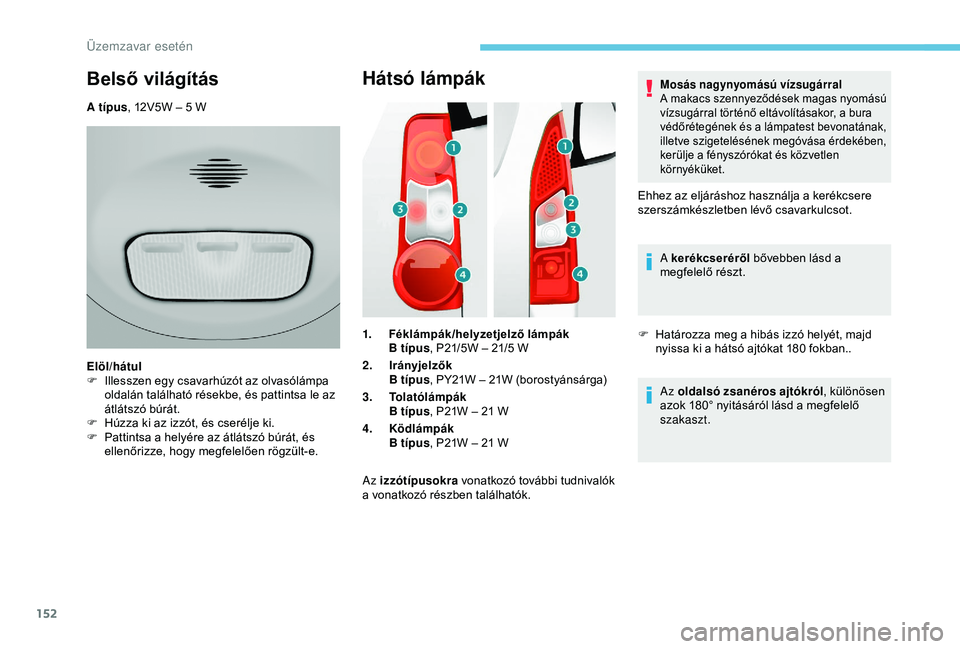

152
Hátsó lámpák
1.Féklámpák/helyzetjelző lámpák
B típus , P21/5W – 21/5
W
2. Irányjelzők
B típus , PY21W – 21W (borostyánsárga)
3. Tolatólámpák
B típus , P21W – 21
W
4. Ködlámpák
B típus , P21W – 21
W
Az izzótípusokra vonatkozó további tudnivalók
a vonatkozó részben találhatók.
Mosás nagynyomású vízsugárral
A makacs szennyeződések magas nyomású
vízsugárral történő eltávolításakor, a bura
védőrétegének és a lámpatest bevonatának,
illetve szigetelésének megóvása érdekében,
kerülje a fényszórókat és közvetlen
környéküket.
Ehhez az eljáráshoz használja a kerékcsere
szerszámkészletben lévő csavarkulcsot.
A kerékcseréről bővebben lásd a
megfelelő részt.
F

H
atározza meg a hibás izzó helyét, majd
nyissa ki a hátsó ajtókat 180 fokban..
Az oldalsó zsanéros ajtókról , különösen
azok 180° nyitásáról lásd a megfelelő
szakaszt.
Belső világítás
A típus, 12V5W – 5 W
E
löl/hátul
F

I

llesszen egy csavarhúzót az olvasólámpa
oldalán található résekbe, és pattintsa le az
átlátszó búrát.
F

H

úzza ki az izzót, és cserélje ki.
F

P

attintsa a helyére az átlátszó búrát, és
ellenőrizze, hogy megfelelően rögzült-e.
Üzemzavar esetén

153
A lámpatest kiszerelésekor:
F f elfelé nyíló csomagtérajtónál húzza a
lámpatestet a gépjármű közepe felé,
F

o
ldalsó tolóajtó esetében húzza a
lámpatestet maga felé.
F

A c

savarkulccsal szerelje ki a két
rögzítőcsavart.
F

H

úzza meg kívülről a lámpatestet.
F

E

gy kézzel tartva a lámpatestet húzza le az
elektromos csatlakozót.
F

H

úzza szét a 4 nyelvet, majd húzza ki az
izzófoglalatot. F

A h
ibás izzót finoman megnyomva forgassa
el az óramutató járásával ellentétes irányba.
F
C
serélje ki az izzót.
Visszaszereléskor ügyeljen a fülek
épségére és a kábelezés pontosságára és
akadálymentességére.
A hátsó irányjelző cseréje után a
visszaszerelés ideje több mint 2 perc.
Rendszámtábla-világítás
A típus, W5W – 5 W
Felfelé nyíló csomagtérajtó
F Egy csavarhúzóval távolítsa el a műanyag lencsét.
F

C
serélje ki az izzót.
F

H
elyezze vissza a műanyag lencsét, és
nyomja meg.
Szárnyasajtó esetén
F Akassza ki a belső burkolatot.
F A f üleket széthúzva válassza le a
csatlakozót.
F

F
ordítsa el a foglalatot negyed fordulattal az
óramutató járásával ellentétes irányba.
F

C
serélje ki az izzót.
F

H
elyezze vissza az izzótartót a helyére, és
csatlakoztassa újra.
F

T
egye vissza a borítást a helyére.
8
Üzemzavar esetén

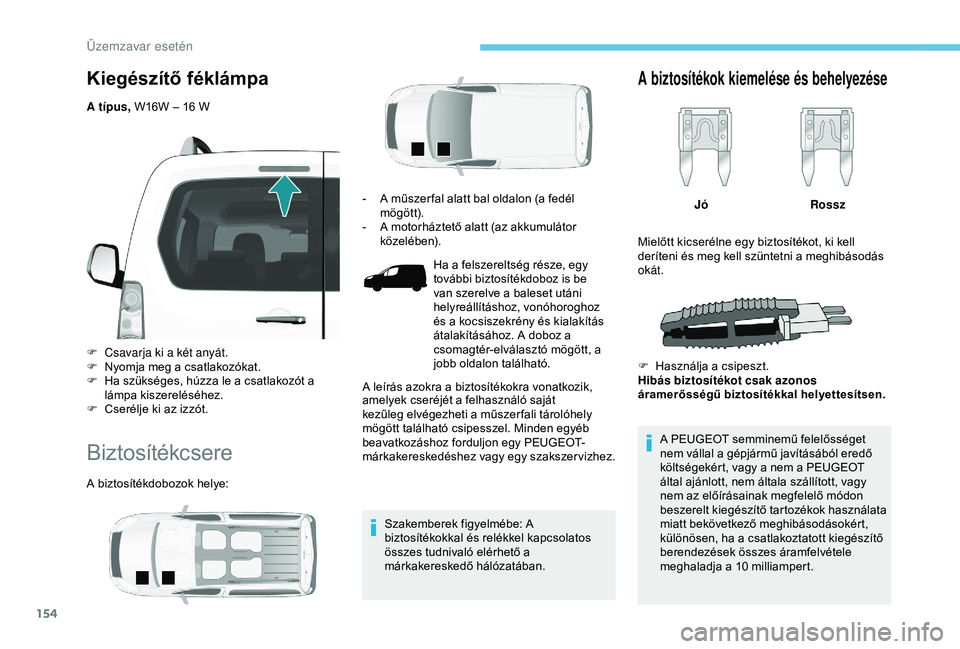

154
Kiegészítő féklámpa
A típus, W16W – 16 W
F
C
savarja ki a két anyát.
F

N
yomja meg a csatlakozókat.
F

H
a szükséges, húzza le a csatlakozót a
lámpa kiszereléséhez.
F

C
serélje ki az izzót.
Biztosítékcsere
A biztosítékdobozok helye: Szakemberek figyelmébe: A
biztosítékokkal és relékkel kapcsolatos
összes tudnivaló elérhető a
márkakereskedő hálózatában.
A biztosítékok kiemelése és behelyezése
JóRossz
A PEUGEOT semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT
által ajánlott, nem általa szállított, vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10
milliampert.
-
A m
űszer fal alatt bal oldalon (a fedél
mögött).
-

A m

otorháztető alatt (az akkumulátor
közelében).
Ha a felszereltség része, egy
további biztosítékdoboz is be
van szerelve a baleset utáni
helyreállításhoz, vonóhoroghoz
és a kocsiszekrény és kialakítás
átalakításához. A doboz a
csomagtér-elválasztó mögött, a
jobb oldalon található.
A leírás azokra a biztosítékokra vonatkozik,
amelyek cseréjét a felhasználó saját
kezűleg elvégezheti a műszer fali tárolóhely
mögött található csipesszel. Minden egyéb
beavatkozáshoz forduljon egy PEUGEOT-
márkakereskedéshez vagy egy szakszervizhez. Mielőtt kicserélne egy biztosítékot, ki kell
deríteni és meg kell szüntetni a meghibásodás
okát.
F

H

asználja a csipeszt.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal helyettesítsen.
Üzemzavar esetén

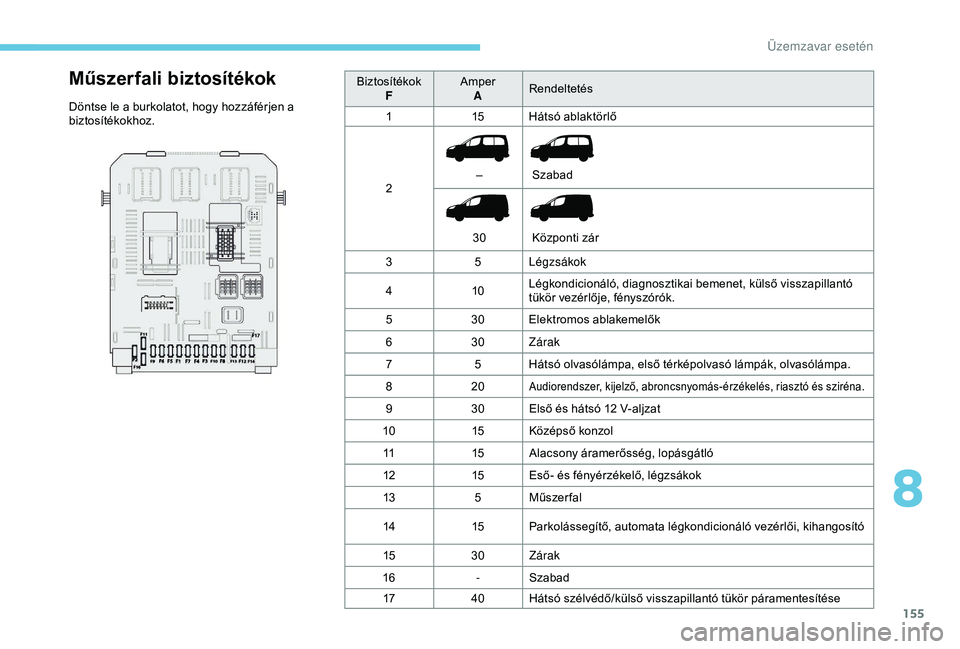

155
Műszerfali biztosítékok
Döntse le a burkolatot, hogy hozzáférjen a
biztosítékokhoz.Biztosítékok
F Amper
A Rendeltetés
1 15Hátsó ablaktörlő
2 –
30 Szabad
Központi zár
3 5Légzsákok
4 10Légkondicionáló, diagnosztikai bemenet, külső visszapillantó
tükör vezérlője, fényszórók.
5 30Elektromos ablakemelők
6 30Zárak
7 5 Hátsó olvasólámpa, első térképolvasó lámpák, olvasólámpa.
8 20
Audiorendszer, kijelző, abroncsnyomás-érzékelés, riasztó és sziréna.
930Első és hátsó 12 V-aljzat
10 15Középső konzol
11 15Alacsony áramerősség, lopásgátló
12 15Eső- és fényérzékelő, légzsákok
13 5Műszerfal
14 15Parkolássegítő, automata légkondicionáló vezérlői, kihangosító
15 30Zárak
16 -Szabad
17 40Hátsó szélvédő/külső visszapillantó tükör páramentesítése
8
Üzemzavar esetén

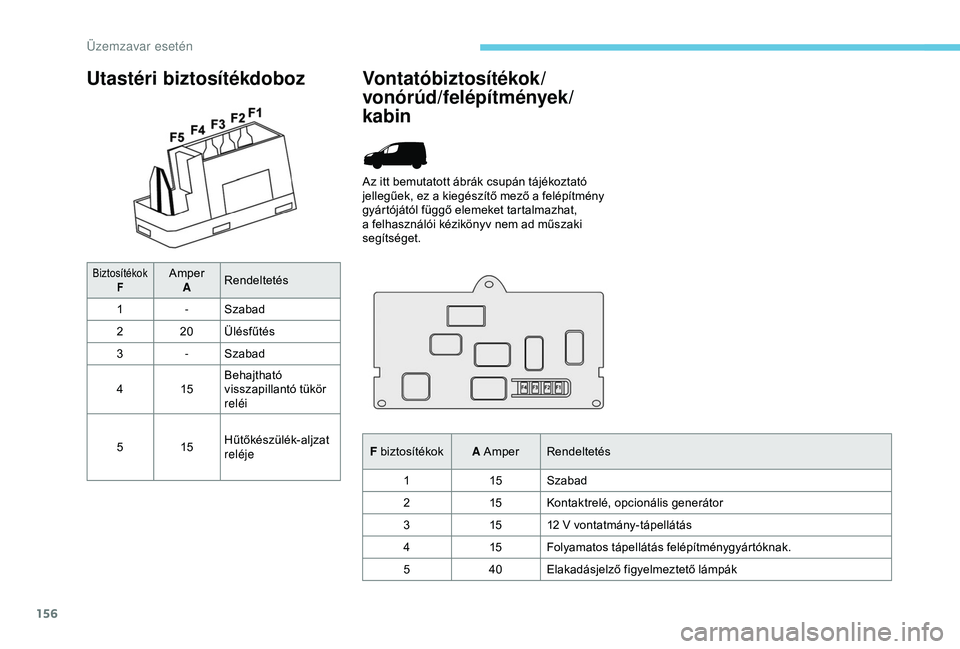

156
Utastéri biztosítékdoboz
BiztosítékokFAmperA Rendeltetés
1 -Szabad
2 20Ülésfűtés
3 -Szabad
4 15Behajtható
visszapillantó tükör
reléi
5 15Hűtőkészülék-aljzat
reléje
Vontatóbiztosítékok/
vonórúd/felépítmények/
kabin
Az itt bemutatott ábrák csupán tájékoztató
jellegűek, ez a kiegészítő mező a felépítmény
gyártójától függő elemeket tartalmazhat,
a felhasználói kézikönyv nem ad műszaki
segítséget.
F biztosítékok A AmperRendeltetés
1 15Szabad
2 15Kontaktrelé, opcionális generátor
3 1512
V vontatmány-tápellátás
4 15Folyamatos tápellátás felépítménygyártóknak.
5 40Elakadásjelző figyelmeztető lámpák
Üzemzavar esetén

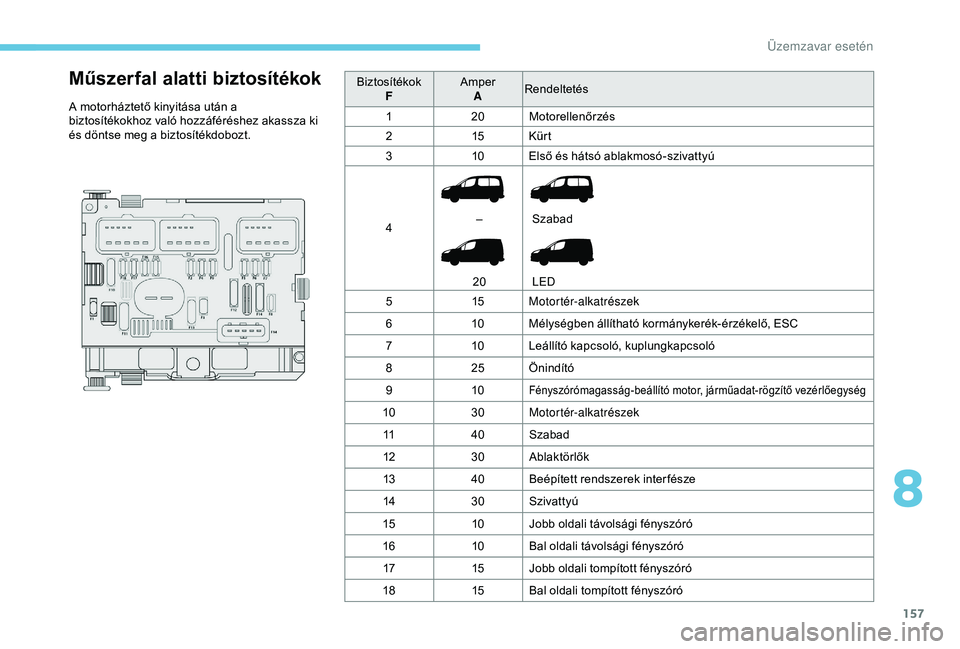

157
Műszerfal alatti biztosítékok
A motorháztető kinyitása után a
biztosítékokhoz való hozzáféréshez akassza ki
és döntse meg a biztosítékdobozt.Biztosítékok
F Amper
A Rendeltetés
1 20Motorellenőrzés
2 15Kürt
3 10Első és hátsó ablakmosó-szivattyú
4 –
20 Szabad
LED
5 15Motortér-alkatrészek
6 10Mélységben állítható kormánykerék-érzékelő, ESC
7 10Leállító kapcsoló, kuplungkapcsoló
8 25Önindító
9 10
Fényszórómagasság-beállító motor, járműadat-rögzítő vezérlőegység
10 30Motortér-alkatrészek
11 40Szabad
12 30Ablaktörlők
13 40Beépített rendszerek inter fésze
14 30Szivattyú
15 10Jobb oldali távolsági fényszóró
16 10Bal oldali távolsági fényszóró
17 15Jobb oldali tompított fényszóró
18 15Bal oldali tompított fényszóró
8
Üzemzavar esetén

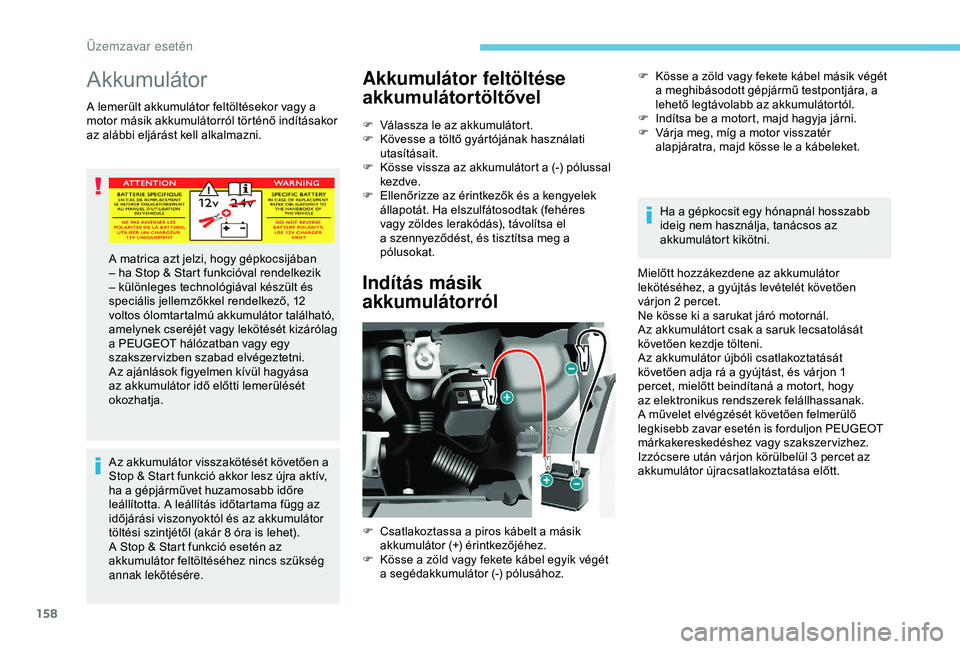

158
Akkumulátor
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.Az akkumulátor visszakötését követően a
Stop & Start funkció akkor lesz újra aktív,
ha a gépjárművet huzamosabb időre
leállította. A leállítás időtartama függ az
időjárási viszonyoktól és az akkumulátor
töltési szintjétől (akár 8 óra is lehet).
A Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs szükség
annak lekötésére.
Akkumulátor feltöltése
akkumulátortöltővel
F Válassza le az akkumulátort.
F K övesse a töltő gyártójának használati
utasításait.
F

K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F

E
llenőrizze az érintkezők és a kengyelek
állapotát. Ha elszulfátosodtak (fehéres
vagy zöldes lerakódás), távolítsa el
a szennyeződést, és tisztítsa meg a
pólusokat.
Indítás másik
akkumulátorról
F Kösse a zöld vagy fekete kábel másik végét a meghibásodott gépjármű testpontjára, a
lehető legtávolabb az akkumulátortól.
F

I
ndítsa be a motort, majd hagyja járni.
F

V
árja meg, míg a motor visszatér
alapjáratra, majd kösse le a kábeleket.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.
Mielőtt hozzákezdene az akkumulátor
lekötéséhez, a gyújtás levételét követően
várjon 2 percet.
Ne kösse ki a sarukat járó motornál.
Az akkumulátort csak a saruk lecsatolását
követően kezdje tölteni.
Az akkumulátor újbóli csatlakoztatását
követően adja rá a gyújtást, és várjon 1
percet, mielőtt beindítaná a motort, hogy
az elektronikus rendszerek felállhassanak.
A művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon PEUGEOT
márkakereskedéshez vagy szakszervizhez.
Izzócsere után várjon körülbelül 3 percet az
akkumulátor újracsatlakoztatása előtt.
A matrica azt jelzi, hogy gépkocsijában
– ha Stop & Start funkcióval rendelkezik
– különleges technológiával készült és
speciális jellemzőkkel rendelkező, 12
voltos ólomtartalmú akkumulátor található,
amelynek cseréjét vagy lekötését kizárólag
a PEUGEOT hálózatban vagy egy
szakszervizben szabad elvégeztetni.
Az ajánlások figyelmen kívül hagyása
az akkumulátor idő előtti lemerülését
okozhatja.
F

C

satlakoztassa a piros kábelt a másik
akkumulátor (+) érintkezőjéhez.
F

K

össe a zöld vagy fekete kábel egyik végét
a segédakkumulátor (-) pólusához.
Üzemzavar esetén
