29

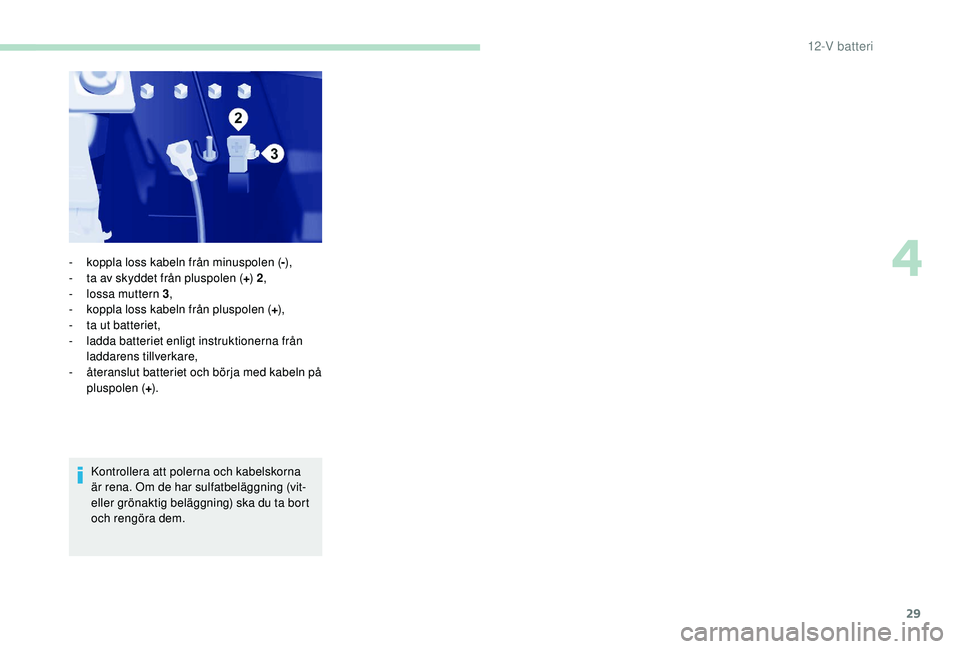

Kontrollera att polerna och kabelskorna
är rena. Om de har sulfatbeläggning (vit-
eller grönaktig beläggning) ska du ta bort
och rengöra dem.
-

k
oppla loss kabeln från minuspolen (
-),
-

t

a av skyddet från pluspolen (
+) 2 ,
-

l

ossa muttern 3
,
-

k
oppla loss kabeln från pluspolen (
+),
-

t

a ut batteriet,
-

l

adda batteriet enligt instruktionerna från
laddarens tillverkare,
-

å
teranslut batteriet och börja med kabeln på
pluspolen ( +).
4
12-V bat ter i

30

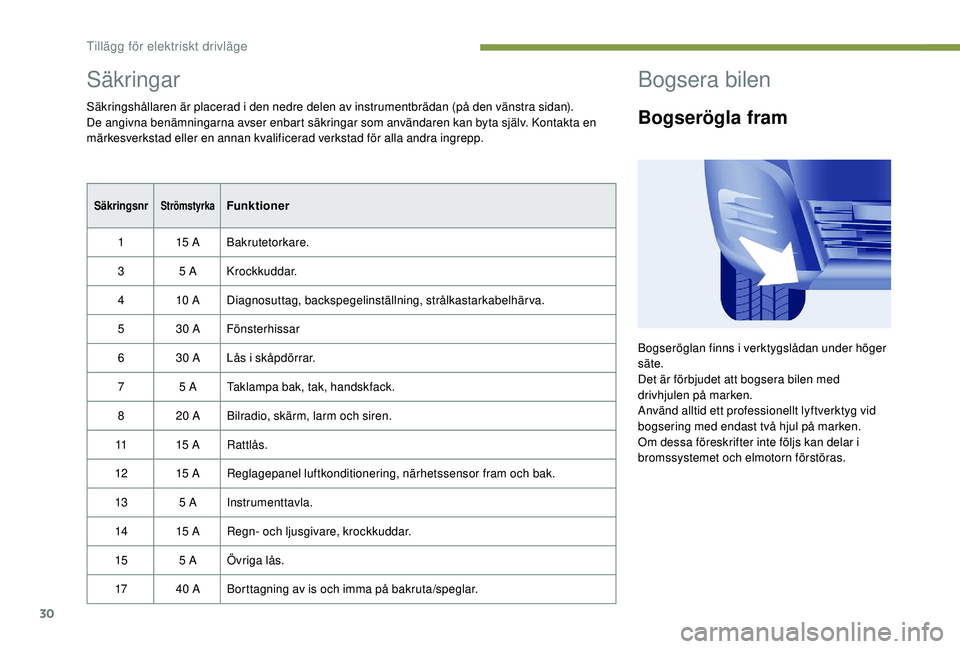

Säkringar
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (på den vänstra sidan).
De angivna benämningarna avser enbart säkringar som användaren kan byta själv. Kontakta en
märkesverkstad eller en annan kvalificerad verkstad för alla andra ingrepp.
SäkringsnrStrömstyrkaFunktioner
1 15


A Bakrutetorkare.
3 5

A Krockkuddar.
4 10


A Diagnosuttag, backspegelinställning, strålkastarkabelhärva.
5 30

A Fönsterhissar
6 30

A Lås i skåpdörrar.
7 5

A Taklampa bak, tak, handskfack.
8 20

A Bilradio, skärm, larm och siren.
11 15


A Rattlås.
12 15


A Reglagepanel luftkonditionering, närhetssensor fram och bak.
13 5

A Instrumenttavla.
14 15


A Regn- och ljusgivare, krockkuddar.
15 5

A Övriga lås.
17 40

A Borttagning av is och imma på bakruta/speglar.
Bogsera bilen
Bogserögla fram
Bogseröglan finns i verktygslådan under höger
säte.
Det är förbjudet att bogsera bilen med
drivhjulen på marken.
Använd alltid ett professionellt lyftverktyg vid
bogsering med endast två hjul på marken.
Om dessa föreskrifter inte följs kan delar i
bromssystemet och elmotorn förstöras.
Tillägg för elektriskt drivläge

31

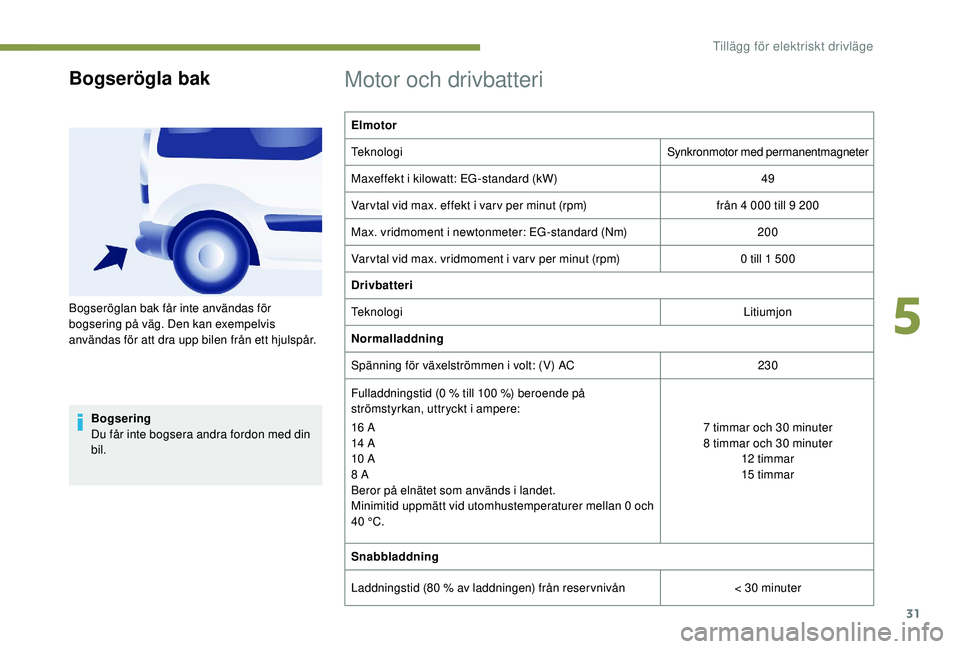

Bogserögla bak
Bogsering
Du får inte bogsera andra fordon med din
bil.
Motor och drivbatteri
Elmotor
TeknologiSynkronmotor med permanentmagneter
Maxeffekt i kilowatt: EG -standard (kW) 49
Var vtal vid max. effekt i var v per minut (rpm) från 4
000 till 9 200
Max. vridmoment i newtonmeter: EG -standard (Nm) 200
Var vtal vid max. vridmoment i var v per minut (rpm) 0
till 1 500
Drivbatteri
Teknologi Litiumjon
Normalladdning
Spänning för växelströmmen i volt: (V) AC 230
Fulladdningstid (0
% till 100 %) beroende på
strömstyrkan, uttryckt i ampere:
16


A
14


A
10


A
8
A
Beror på elnätet som används i landet.
Minimitid uppmätt vid utomhustemperaturer mellan 0
och
40
°C. 7
timmar och 30 minuter
8
timmar och 30 minuter
12


timmar
15


timmar
Snabbladdning
Laddningstid (80


% av laddningen) från reservnivån < 30
minuter
Bogseröglan bak får inte användas för
bogsering på väg. Den kan exempelvis
användas för att dra upp bilen från ett hjulspår.
5
Tillägg för elektriskt drivläge

32

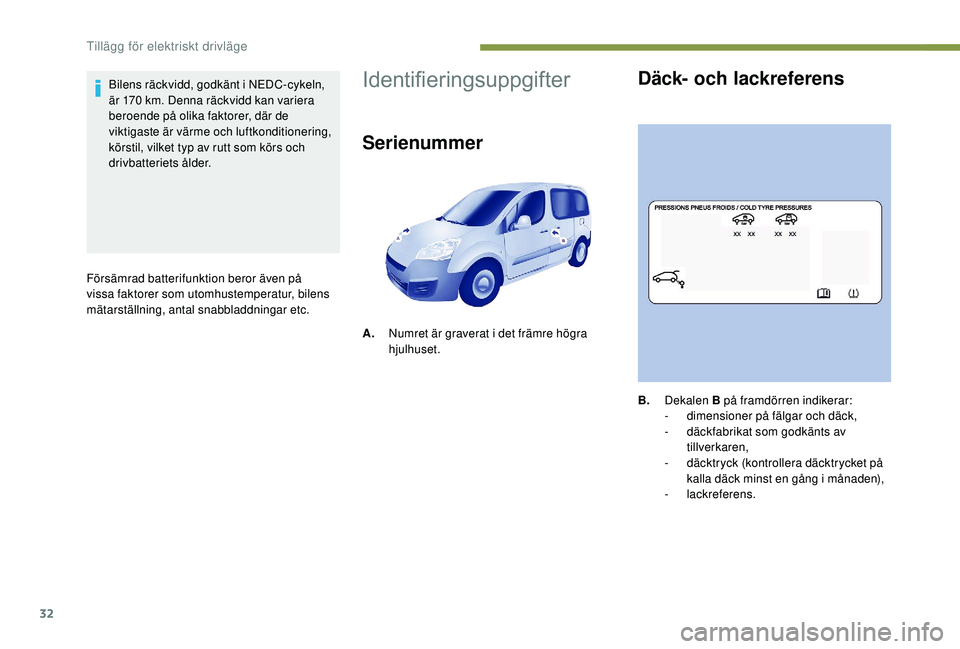

Bilens räckvidd, godkänt i NEDC-cykeln,
är 170 km. Denna räckvidd kan variera
beroende på olika faktorer, där de
viktigaste är värme och luftkonditionering,
körstil, vilket typ av rutt som körs och
drivbatteriets ålder.
Försämrad batterifunktion beror även på
vissa faktorer som utomhustemperatur, bilens
mätarställning, antal snabbladdningar etc.Identifieringsuppgifter
Serienummer
A. Numret är graverat i det främre högra
hjulhuset.
Däck- och lackreferens
B.Dekalen B på framdörren indikerar:
-
d imensioner på fälgar och däck,
-

d
äckfabrikat som godkänts av
tillverkaren,
-

d
äcktryck (kontrollera däcktrycket på
kalla däck minst en gång i månaden),
-


lackreferens.
Tillägg för elektriskt drivläge

3-17

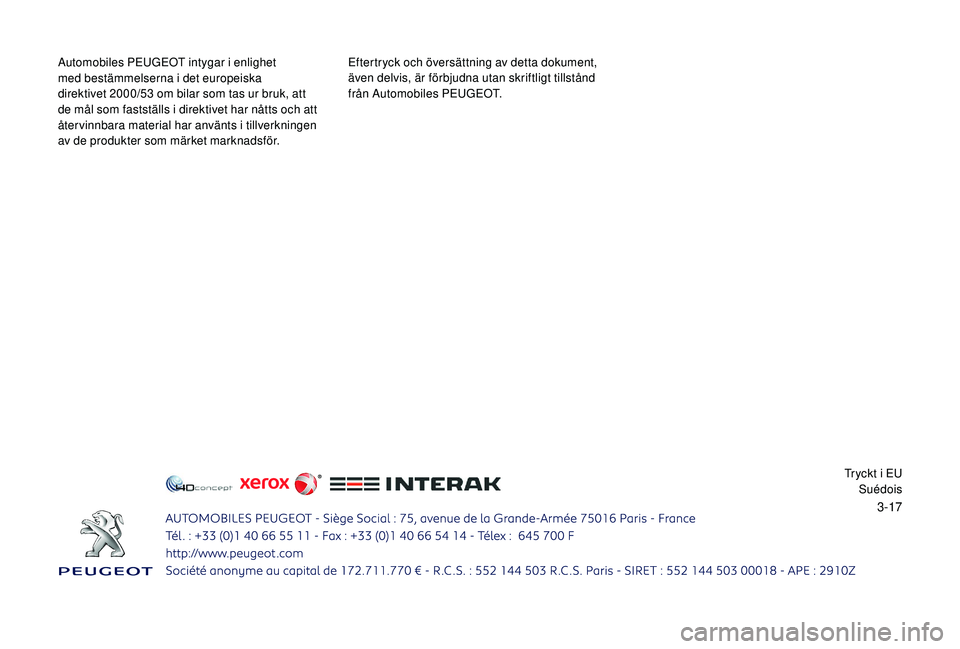

Automobiles PEUGEOT intygar i enlighet
med bestämmelserna i det europeiska
direktivet 2000/53 om bilar som tas ur bruk, att
de mål som fastställs i direktivet har nåtts och att
återvinnbara material har använts i tillverkningen
av de produkter som märket marknadsför. Eftertryck och översättning av detta dokument,
även delvis, är förbjudna utan skriftligt tillstånd
från Automobiles PEUGEOT.
Tryckt i EUSuédois

www.peugeot .comSU. 16PEL.0720*16PEL.0720*

PARTNER Tepee
PARTNER
INSTRUKTIONSBOK

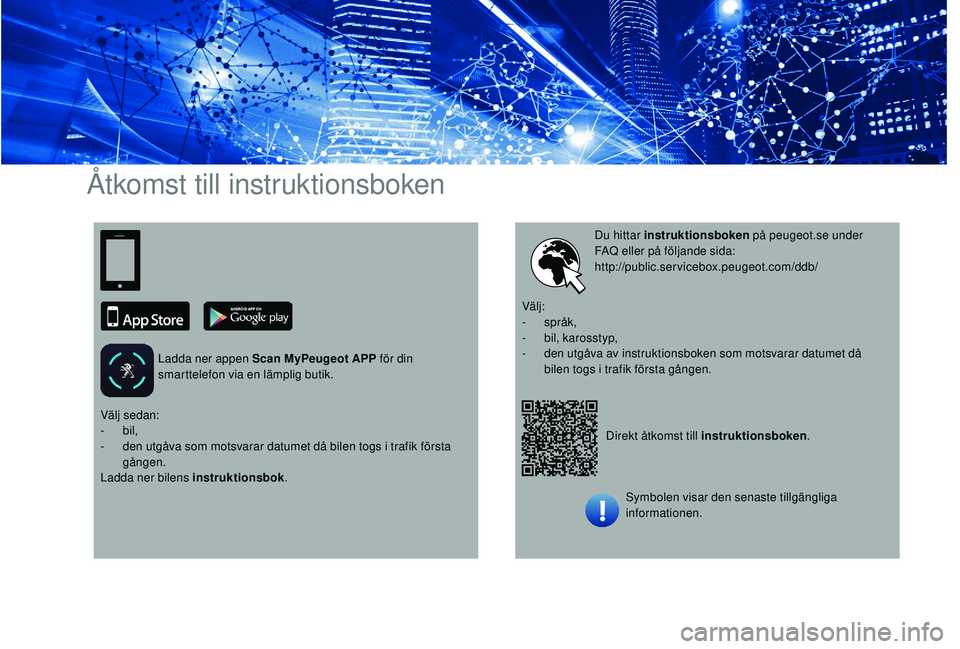

Åtkomst till instruktionsboken
Ladda ner appen Scan MyPeugeot APP för din
smarttelefon via en lämplig butik.
Direkt åtkomst till instruktionsboken.
Du hittar instruktionsboken
på peugeot.se under
FAQ eller på följande sida:
http://public.servicebox.peugeot.com/ddb/
Välj sedan:
-


bil,
-

d

en utgåva som motsvarar datumet då bilen togs i trafik första
gången.
Ladda ner bilens instruktionsbok . Välj:
-


språk,
-
b
il, karosstyp,
- d en utgåva av instruktionsboken som motsvarar datumet då
bilen togs i trafik första gången.
Symbolen visar den senaste tillgängliga
informationen.

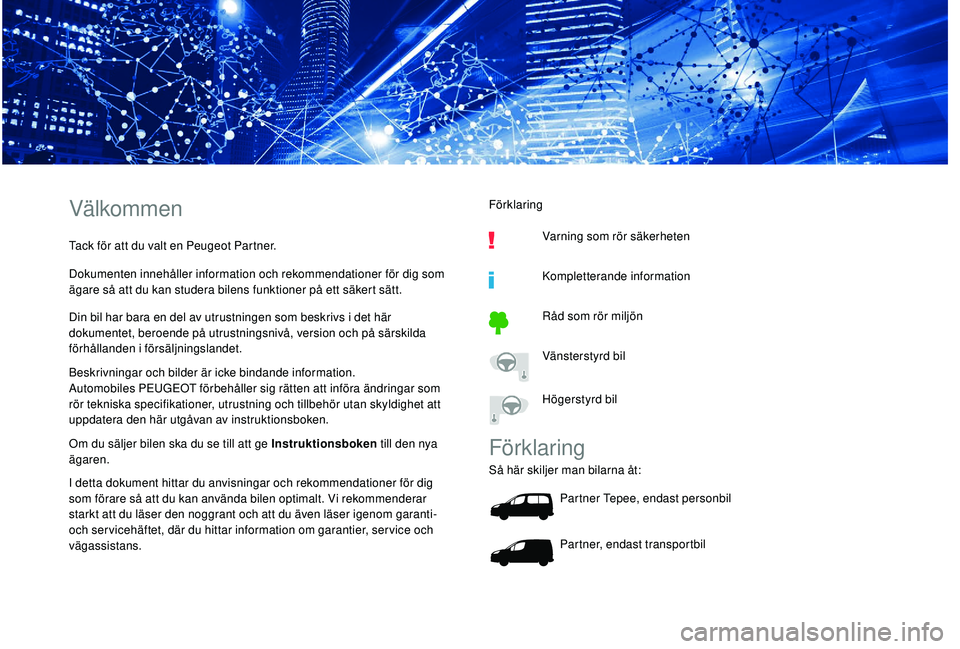

Välkommen
Tack för att du valt en Peugeot Partner.
Dokumenten innehåller information och rekommendationer för dig som
ägare så att du kan studera bilens funktioner på ett säkert sätt.
Din bil har bara en del av utrustningen som beskrivs i det här
dokumentet, beroende på utrustningsnivå, version och på särskilda
förhållanden i försäljningslandet.
Beskrivningar och bilder är icke bindande information.
Automobiles PEUGEOT förbehåller sig rätten att införa ändringar som
rör tekniska specifikationer, utrustning och tillbehör utan skyldighet att
uppdatera den här utgåvan av instruktionsboken.
Om du säljer bilen ska du se till att ge Instruktionsboken till den nya
ägaren.
I detta dokument hittar du anvisningar och rekommendationer för dig
som förare så att du kan använda bilen optimalt. Vi rekommenderar
starkt att du läser den noggrant och att du även läser igenom garanti-
och ser vicehäftet, där du hittar information om garantier, ser vice och
vägassistans. Förklaring
Varning som rör säkerheten
Kompletterande information
Råd som rör miljön
Vänsterstyrd bil
Högerstyrd bil
Förklaring
Så här skiljer man bilarna åt: Partner Tepee, endast personbil
Partner, endast transportbil

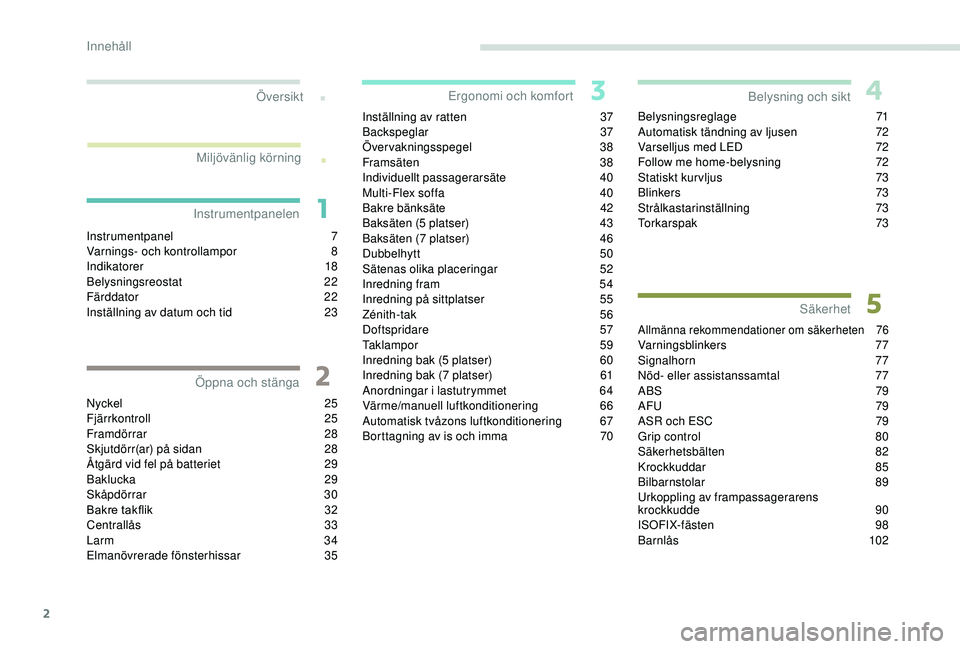

2
.
.
Instrumentpanel 7
Varnings- och kontrollampor 8
I
ndikatorer

18
Belysningsreostat


22
Färddator


22
Inställning av datum och tid

2
3
Nyckel
25
Fjärrkontroll


25
Framdörrar


28
Skjutdörr(ar) på sidan
2

8
Åtgärd vid fel på batteriet

2
9
Baklucka


29
Skåpdörrar


30
Bakre takflik

3
2
Centrallås


33
Larm

3
4
Elmanövrerade fönsterhissar
3

5Inställning av ratten

3
7
Backspeglar

37
Övervakningsspegel

38
Framsäten

38
Individuellt passagerarsäte
4
0
Multi-Flex soffa
4
0
Bakre bänksäte
4
2
Baksäten (5 platser) 4 3
Baksäten (7 platser) 4 6
Dubbelhytt


50
Sätenas olika placeringar
5

2
Inredning fram

5
4
Inredning på sittplatser
5

5
Zénith-tak


56
Doftspridare
57
T

aklampor

59
Inredning bak (5
platser)
6
0
Inredning bak (7
platser)
6
1
Anordningar i lastutrymmet

6
4
Värme/manuell luftkonditionering
6

6
Automatisk tvåzons luftkonditionering
6

7
Borttagning av is och imma

7
0Belysningsreglage


71
Automatisk tändning av ljusen
7
2
Varselljus med LED
7
2
Follow me home-belysning
7
2
Statiskt kurvljus
7
3
Blinkers

73
Strålkastarinställning
7
3
Torkarspak 73
Allmänna rekommendationer om säkerheten 7
6Varningsblinkers 77
Signalhorn 7 7
Nöd- eller assistanssamtal
7

7
ABS
79
AFU
79
A

SR och ESC
7
9
Grip control

8
0
Säkerhetsbälten


82
Krockkuddar
8

5
Bilbarnstolar


89
Urkoppling av frampassagerarens
krockkudde


90
ISOFIX-fästen


98
Barnlås


102
Översikt
Instrumentpanelen
Öppna och stänga Ergonomi och komfort
Säkerhet
Belysning och sikt
Miljövänlig körning
Innehåll
