13
PartikelfilterFast sken. Fel på partikelfiltret (nivån
av dieseltillsats, risk för
igensättning osv.). Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera filtret.
Se motsvarande avsnitt för mer information om
nivåkontroller
.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
AdBlue
®
(Diesel BlueHDi)Fast sken direkt när
tändningen slås på,
åtföljt av en ljudsignal
och ett meddelande
som indikerar
återstående körsträcka.Återstående körsträcka är
mellan 600 och 2 400 km.Det är nödvändigt att snarast fylla på AdBlue®.
+ AdBlue
®
(Diesel BlueHDi)
Blinkande sken, i
kombination med
att servicelampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är
mellan 0 och 600
km.Du måste
fylla på AdBlue
® för att undvika haveri .
Blinkande sken, i
kombination med att
servicelampan lyser,
åtföljt av en ljudsignal
och ett meddelande
som indikerar att bilen
inte går att starta. Tillsatstanken AdBlue
® är tom:
den lagstadgade startspärren
förhindrar att motorn startas. För att kunna starta motorn igen måste du fylla på
AdBlue®.
Det är nödvändigt att fylla på minst 5
liter AdBlue® i
tillsatstanken.
Se motsvarande avsnitt för anvisningar om påfyllning och mer information om AdBlue
®.
1
Instrumentpanelen

14

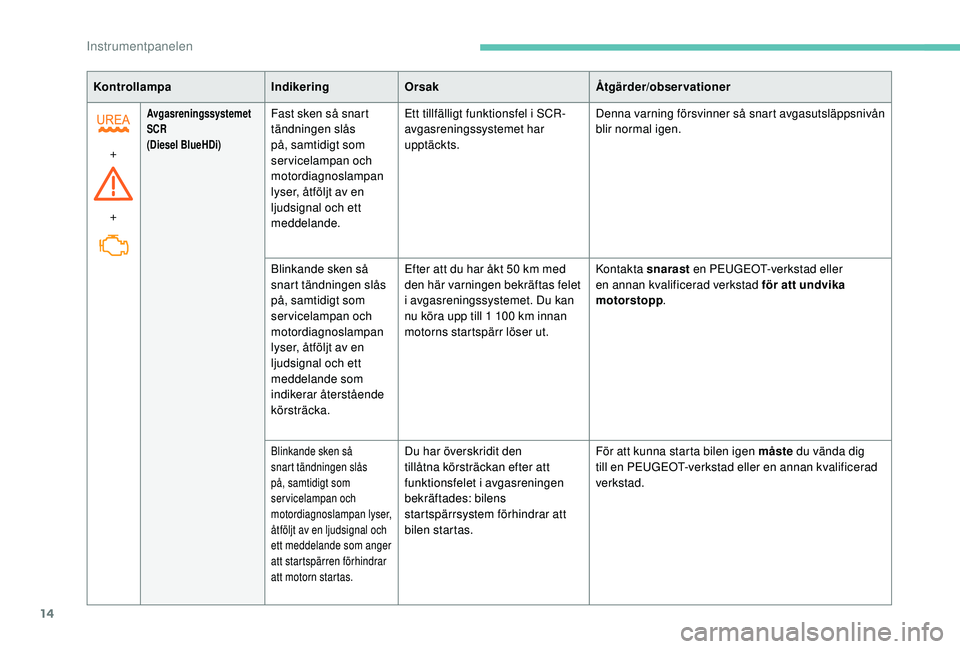

KontrollampaIndikeringOrsak Åtgärder/observationer
+
+
Avgasreningssystemet
SCR
(Diesel BlueHDi)Fast sken så snart
tändningen slås
på, samtidigt som
servicelampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande. Ett tillfälligt funktionsfel i SCR-
avgasreningssystemet har
upptäckts.
Denna varning försvinner så snart avgasutsläppsnivån
blir normal igen.
Blinkande sken så
snart tändningen slås
på, samtidigt som
servicelampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Efter att du har åkt 50
km med
den här varningen bekräftas felet
i avgasreningssystemet. Du kan
nu köra upp till 1
100 km innan
motorns startspärr löser ut. Kontakta snarast
en PEUGEOT-verkstad eller
en annan kvalificerad verkstad för att undvika
motorstopp .
Blinkande sken så
snart tändningen slås
på, samtidigt som
servicelampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och
ett meddelande som anger
att startspärren förhindrar
att motorn startas.Du har överskridit den
tillåtna körsträckan efter att
funktionsfelet i avgasreningen
bekräftades: bilens
startspärrsystem förhindrar att
bilen startas. För att kunna starta bilen igen måste
du vända dig
till en PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Instrumentpanelen

15

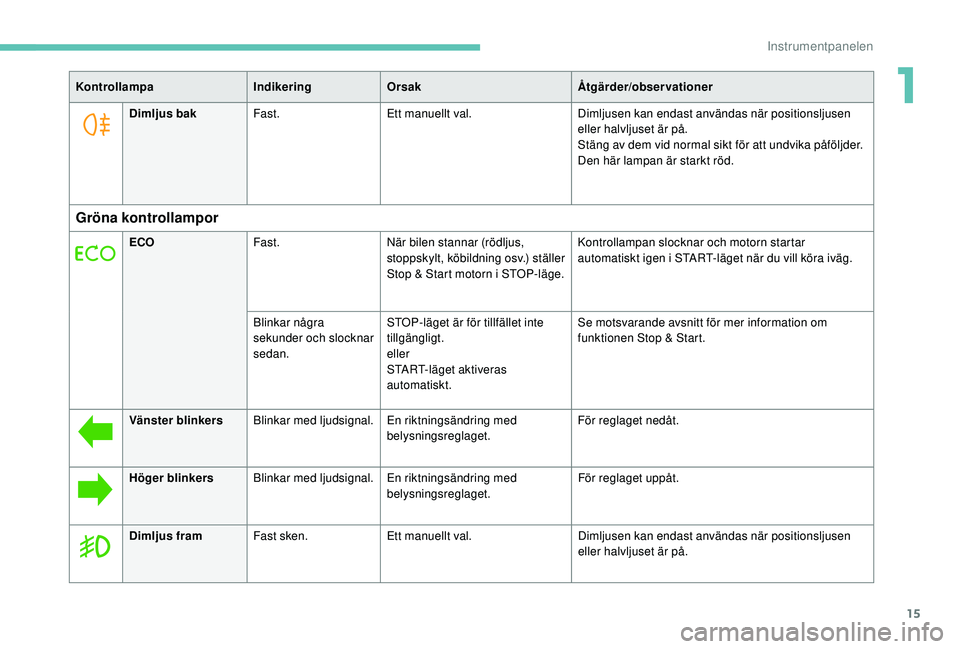

KontrollampaIndikeringOrsak Åtgärder/observationer
Dimljus bak Fast. Ett manuellt val. Dimljusen kan endast användas när positionsljusen
eller halvljuset är på.
Stäng av dem vid normal sikt för att undvika påföljder.
Den här lampan är starkt röd.
Gröna kontrollampor
ECOFast. När bilen stannar (rödljus,
stoppskylt, köbildning osv.) ställer
Stop & Start motorn i STOP-läge. Kontrollampan slocknar och motorn startar
automatiskt igen i START-läget när du vill köra iväg.
Blinkar några
sekunder och slocknar
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras
automatiskt. Se motsvarande avsnitt för mer information om
funktionen Stop & Start.
Vänster blinkers Blinkar med ljudsignal. En riktningsändring med
belysningsreglaget. För reglaget nedåt.
Höger blinkers Blinkar med ljudsignal. En riktningsändring med
belysningsreglaget. För reglaget uppåt.
Dimljus fram Fast sken. Ett manuellt val. Dimljusen kan endast användas när positionsljusen
eller halvljuset är på.
1
Instrumentpanelen

16

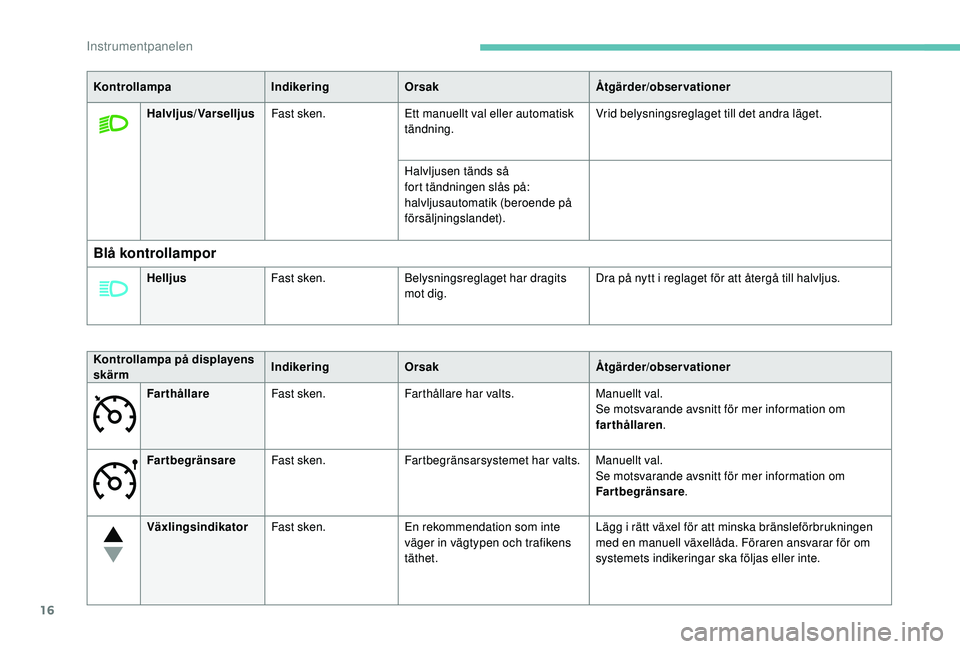

KontrollampaIndikeringOrsak Åtgärder/observationer
Halvljus/Varselljus Fast sken. Ett manuellt val eller automatisk
tändning. Vrid belysningsreglaget till det andra läget.
Halvljusen tänds så
fort tändningen slås på:
halvljusautomatik (beroende på
försäljningslandet).
Blå kontrollampor
Helljus Fast sken. Belysningsreglaget har dragits
mot dig. Dra på nytt i reglaget för att återgå till halvljus.
Kontrollampa på displayens
skärm Indikering
Orsak Åtgärder/observationer
Farthållare Fast sken. Farthållare har valts. Manuellt val.
Se motsvarande avsnitt för mer information om
farthållaren.
Fartbegränsare Fast sken. Fartbegränsarsystemet har valts. Manuellt val.
Se motsvarande avsnitt för mer information om
Fartbegränsare .
Växlingsindikator Fast sken. En rekommendation som inte
väger in vägtypen och trafikens
täthet. Lägg i rätt växel för att minska bränsleförbrukningen
med en manuell växellåda. Föraren ansvarar för om
systemets indikeringar ska följas eller inte.
Instrumentpanelen

17

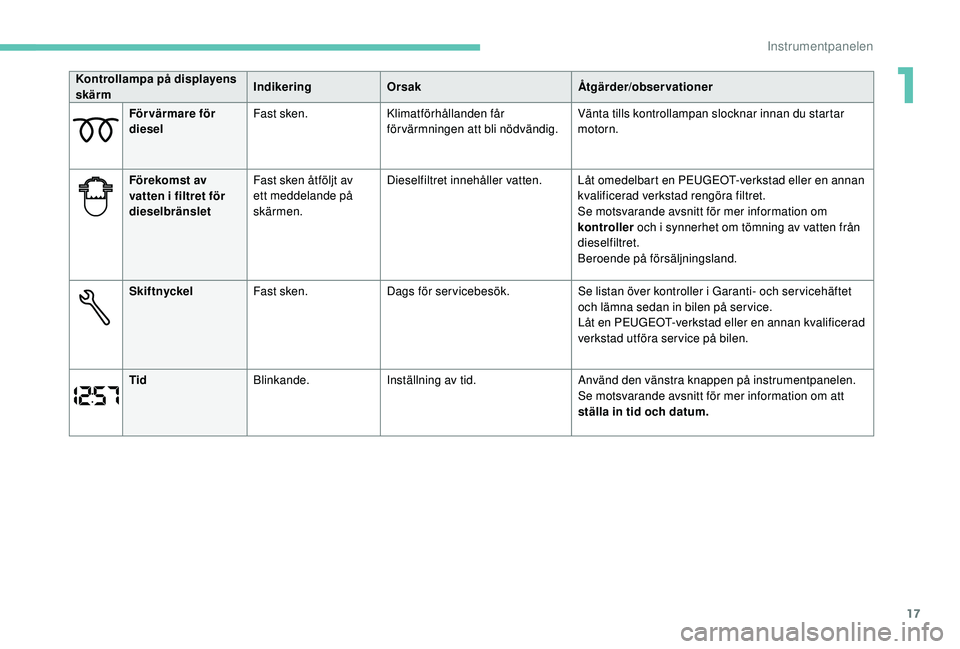

För värmare för
dieselFast sken.
Klimatförhållanden får
förvärmningen att bli nödvändig. Vänta tills kontrollampan slocknar innan du startar
motorn.
Förekomst av
vatten i filtret för
dieselbränslet Fast sken åtföljt av
ett meddelande på
skärmen. Dieselfiltret innehåller vatten.
LÃ¥t omedelbart en PEUGEOT-verkstad eller en annan
kvalificerad verkstad rengöra filtret.
Se motsvarande avsnitt för mer information om
kontroller och i synnerhet om tömning av vatten från
dieselfiltret.
Beroende på försäljningsland.
Skiftnyckel Fast sken. Dags för servicebesök. Se listan över kontroller i Garanti- och ser vicehäftet
och lämna sedan in bilen på ser vice.
LÃ¥t en PEUGEOT-verkstad eller en annan kvalificerad
verkstad utföra ser vice på bilen.
Tid Blinkande. Inställning av tid. Använd den vänstra knappen på instrumentpanelen.
Se motsvarande avsnitt för mer information om att
ställa in tid och datum.
Kontrollampa på displayens
skärm
Indikering
Orsak Åtgärder/observationer
1
Instrumentpanelen

18

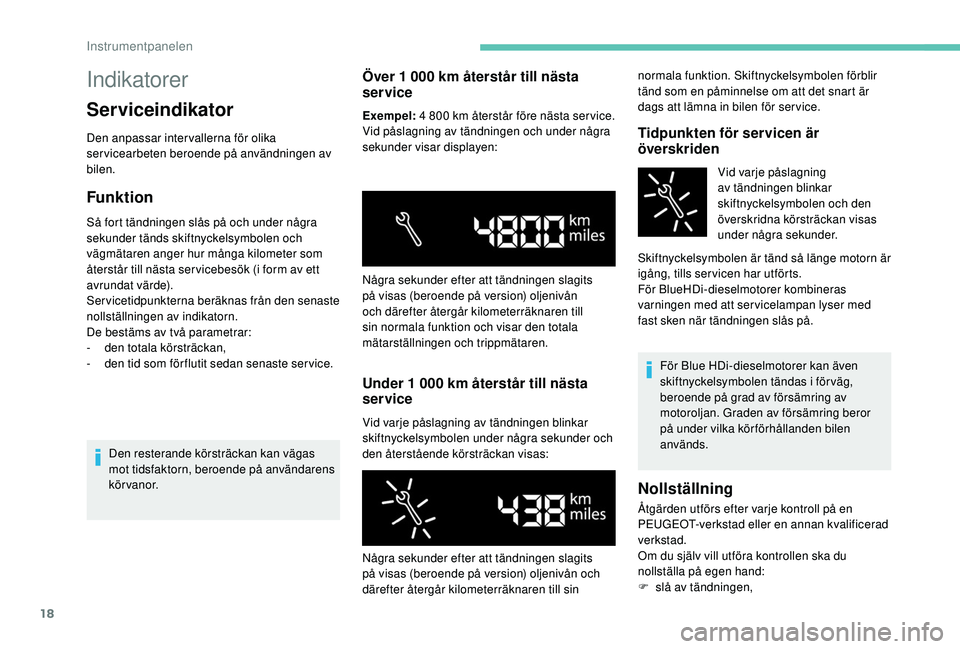

Indikatorer
Serviceindikator
Den anpassar intervallerna för olika
servicearbeten beroende på användningen av
bilen.
Funktion
Så fort tändningen slås på och under några
sekunder tänds skiftnyckelsymbolen och
vägmätaren anger hur många kilometer som
återstår till nästa ser vicebesök (i form av ett
av r u n d at vä r d e).
Servicetidpunkterna beräknas från den senaste
nollställningen av indikatorn.
De bestäms av två parametrar:
-
d
en totala körsträckan,
-

d
en tid som för flutit sedan senaste ser vice.
Den resterande körsträckan kan vägas
mot tidsfaktorn, beroende på användarens
körvanor.
Över 1 000 km återstår till nästa
se rvice
Exempel: 4 800 km återstår före nästa ser vice.
Vid påslagning av tändningen och under några
sekunder visar displayen:
Under 1 000 km återstår till nästa
se rvice
Vid varje påslagning av tändningen blinkar
skiftnyckelsymbolen under några sekunder och
den återstående körsträckan visas:
Tidpunkten för ser vicen är
överskriden
Vid varje påslagning
av tändningen blinkar
skiftnyckelsymbolen och den
överskridna körsträckan visas
under några sekunder.
Skiftnyckelsymbolen är tänd så länge motorn är
igång, tills servicen har utförts.
För BlueHDi-dieselmotorer kombineras
varningen med att ser vicelampan lyser med
fast sken när tändningen slås på.
För Blue HDi-dieselmotorer kan även
skiftnyckelsymbolen tändas i för väg,
beroende på grad av försämring av
motoroljan. Graden av försämring beror
på under vilka körförhållanden bilen
används.
Några sekunder efter att tändningen slagits
på visas (beroende på version) oljenivån
och därefter återgår kilometerräknaren till
sin normala funktion och visar den totala
mätarställningen och trippmätaren.
Några sekunder efter att tändningen slagits
på visas (beroende på version) oljenivån och
därefter återgår kilometerräknaren till sin normala funktion. Skiftnyckelsymbolen förblir
tänd som en påminnelse om att det snart är
dags att lämna in bilen för ser vice.
Nollställning
Åtgärden utförs efter varje kontroll på en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Om du själv vill utföra kontrollen ska du
nollställa på egen hand:
F

sl
å av tändningen,
Instrumentpanelen

19
Om du vill koppla ur batteriet efter denna
åtgärd bör du låsa bilen och vänta minst
fem minuter så att nollställningen hinner
registreras.

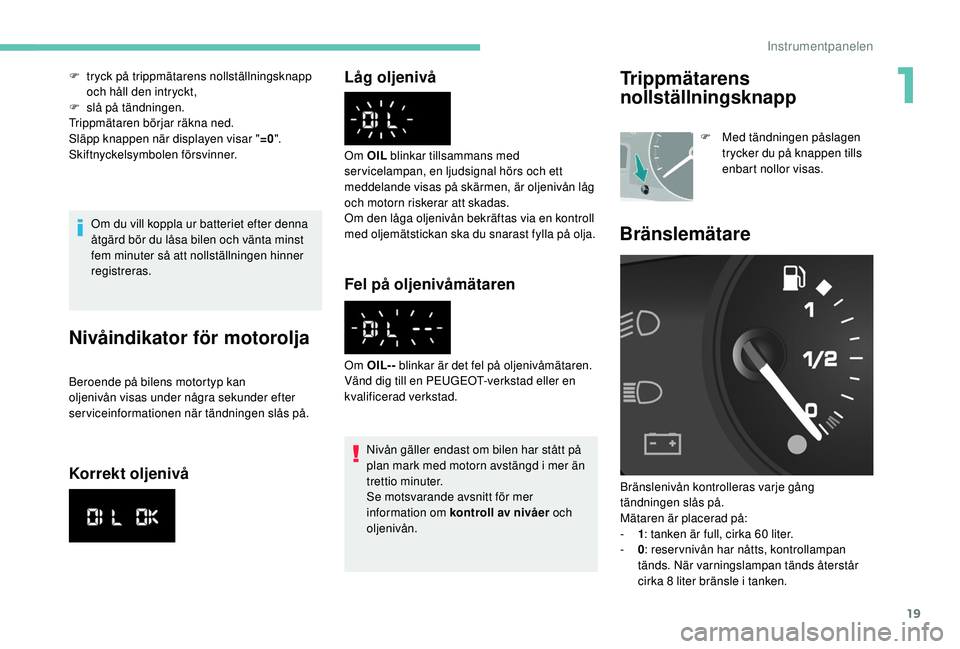

Nivåindikator för motorolja
Beroende på bilens motortyp kan
oljenivån visas under några sekunder efter
serviceinformationen när tändningen slås på.
Korrekt oljenivåLåg oljenivå
Fel på oljenivåmätaren
Nivån gäller endast om bilen har stått på
plan mark med motorn avstängd i mer än
trettio minuter.
Se motsvarande avsnitt för mer
information om kontroll av nivåer och
oljenivån.
Om OIL- -
blinkar är det fel på oljenivåmätaren.
Vänd dig till en PEUGEOT-verkstad eller en
kvalificerad verkstad. Om OIL blinkar tillsammans med
servicelampan, en ljudsignal hörs och ett
meddelande visas på skärmen, är oljenivån låg
och motorn riskerar att skadas.
Om den låga oljenivån bekräftas via en kontroll
med oljemätstickan ska du snarast fylla på olja.
F

t

ryck på trippmätarens nollställningsknapp
och håll den intryckt,
F

s

lå på tändningen.
Trippmätaren börjar räkna ned.
Släpp knappen när displayen visar " =0".
Skiftnyckelsymbolen försvinner.
Trippmätarens
nollställningsknapp
F Med tändningen påslagen trycker du på knappen tills
enbart nollor visas.
Bränslemätare
Bränslenivån kontrolleras varje gång
tändningen slås på.
Mätaren är placerad på:
-

1 : t

anken är full, cirka 60 liter.
-

0 :

reservnivån har nåtts, kontrollampan
tänds. När varningslampan tänds återstår
cirka 8
liter bränsle i tanken.
1

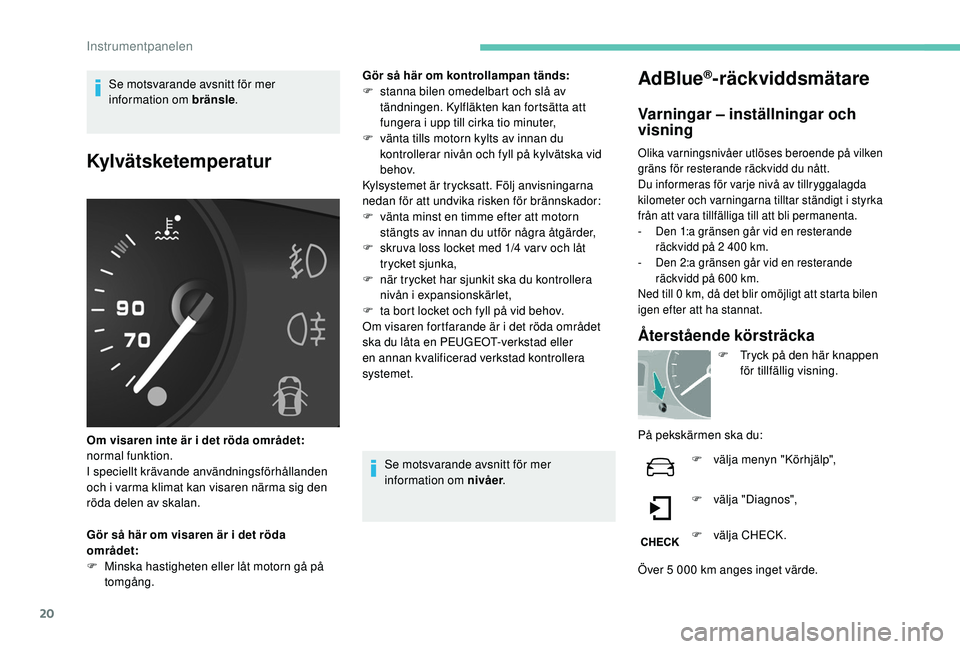

Instrumentpanelen

20
Se motsvarande avsnitt för mer
information om bränsle.
Kylvätsketemperatur
Om visaren inte är i det röda området:
normal funktion.
I speciellt krävande användningsförhållanden
och i varma klimat kan visaren närma sig den
röda delen av skalan.
Gör så här om visaren är i det röda
området:
F

M
inska hastigheten eller låt motorn gå på
tomgång. Gör så här om kontrollampan tänds:
F

s
tanna bilen omedelbart och slå av
tändningen. Kylfläkten kan fortsätta att
fungera i upp till cirka tio minuter,
F
v
änta tills motorn kylts av innan du
kontrollerar nivån och fyll på kylvätska vid
b e h ov.
Kylsystemet är trycksatt. Följ anvisningarna
nedan för att undvika risken för brännskador:
F
v
änta minst en timme efter att motorn
stängts av innan du utför några åtgärder,
F
s
kruva loss locket med 1/4 var v och låt
trycket sjunka,
F
n
är trycket har sjunkit ska du kontrollera
nivån i expansionskärlet,
F
t
a bort locket och fyll på vid behov.
Om visaren fortfarande är i det röda området
ska du låta en PEUGEOT-verkstad eller
en annan kvalificerad verkstad kontrollera
systemet.
Se motsvarande avsnitt för mer
information om nivåer .

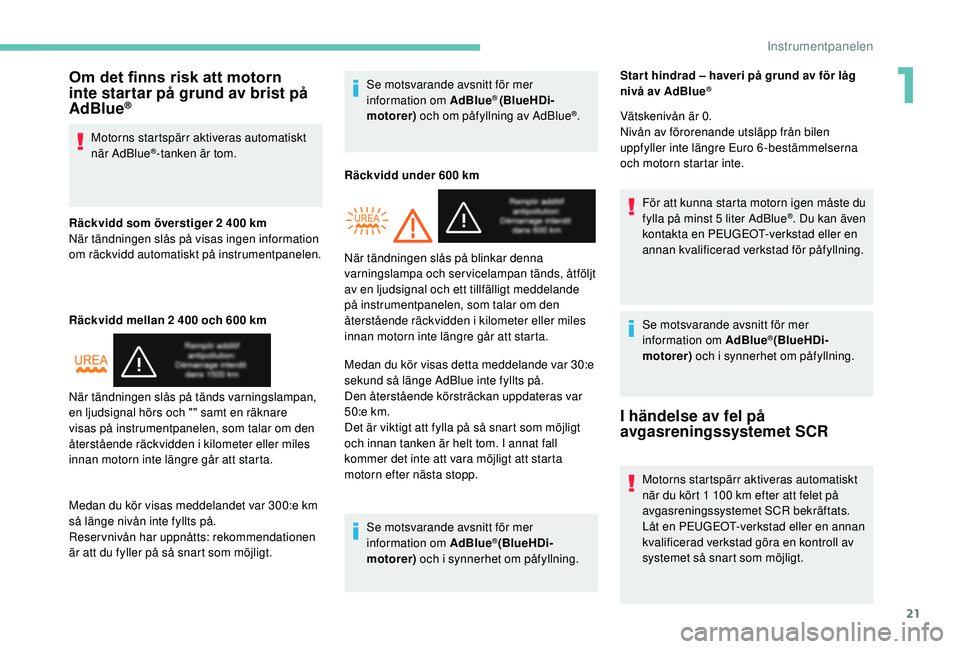

AdBlue®-räckviddsmätare
Varningar – inställningar och
visning
Olika varningsnivåer utlöses beroende på vilken
gräns för resterande räckvidd du nått.
Du informeras för varje nivå av tillryggalagda
kilometer och varningarna tilltar ständigt i styrka
från att vara tillfälliga till att bli permanenta.
-

D
en 1:a gränsen går vid en resterande
räckvidd på 2
400 km.
-

D
en 2:a gränsen går vid en resterande
räckvidd på 600
km.
Ned till 0
km, då det blir omöjligt att starta bilen
igen efter att ha stannat.
Återstående körsträcka
F Tryck på den här knappen för tillfällig visning.
På pekskärmen ska du: F

v
älja menyn "Körhjälp",
F

v
älja "Diagnos",
F

v
älja CHECK.
Över 5

000

km anges inget värde.
Instrumentpanelen

21
Om det finns risk att motorn
inte startar på grund av brist på
AdBlue
®
Motorns startspärr aktiveras automatiskt
när AdBlue®-tanken är tom.
Räckvidd som överstiger 2 400 km
När tändningen slås på visas ingen information
om räckvidd automatiskt på instrumentpanelen.
Räckvidd mellan 2
400 och 600 km
Medan du kör visas meddelandet var 300:e km
så länge nivån inte fyllts på.
Reservnivån har uppnåtts: rekommendationen
är att du fyller på så snart som möjligt. Se motsvarande avsnitt för mer
information om AdBlue
® (BlueHDi-
motorer) och om påfyllning av AdBlue®.
Räckvidd under 600

km
Medan du kör visas detta meddelande var 30:e
sekund så länge AdBlue inte fyllts på.
Den återstående körsträckan uppdateras var
50:e km.
Det är viktigt att fylla på så snart som möjligt
och innan tanken är helt tom. I annat fall
kommer det inte att vara möjligt att starta
motorn efter nästa stopp. Se motsvarande avsnitt för mer
information om AdBlue
®(BlueHDi-
motorer) och i synnerhet om påfyllning.
När tändningen slås på tänds varningslampan,
en ljudsignal hörs och "" samt en räknare
visas på instrumentpanelen, som talar om den
återstående räckvidden i kilometer eller miles
innan motorn inte längre går att starta. När tändningen slås på blinkar denna
varningslampa och servicelampan tänds, åtföljt
av en ljudsignal och ett tillfälligt meddelande
på instrumentpanelen, som talar om den
återstående räckvidden i kilometer eller miles
innan motorn inte längre går att starta.Star t hindrad – haveri på grund av för låg
nivå av AdBlue
®
Vätskenivån är 0.
Nivån av förorenande utsläpp från bilen
uppfyller inte längre Euro 6-bestämmelserna
och motorn startar inte.
För att kunna starta motorn igen måste du
fylla på minst 5
liter AdBlue
®. Du kan även
kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för påfyllning.
Se motsvarande avsnitt för mer
information om AdBlue
®(BlueHDi-
motorer) och i synnerhet om påfyllning.
I händelse av fel på
avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt
när du kört 1
100 km efter att felet på
avgasreningssystemet SCR bekräftats.
LÃ¥t en PEUGEOT-verkstad eller en annan
kvalificerad verkstad göra en kontroll av
systemet så snart som möjligt.
1
Instrumentpanelen

22
Färddator

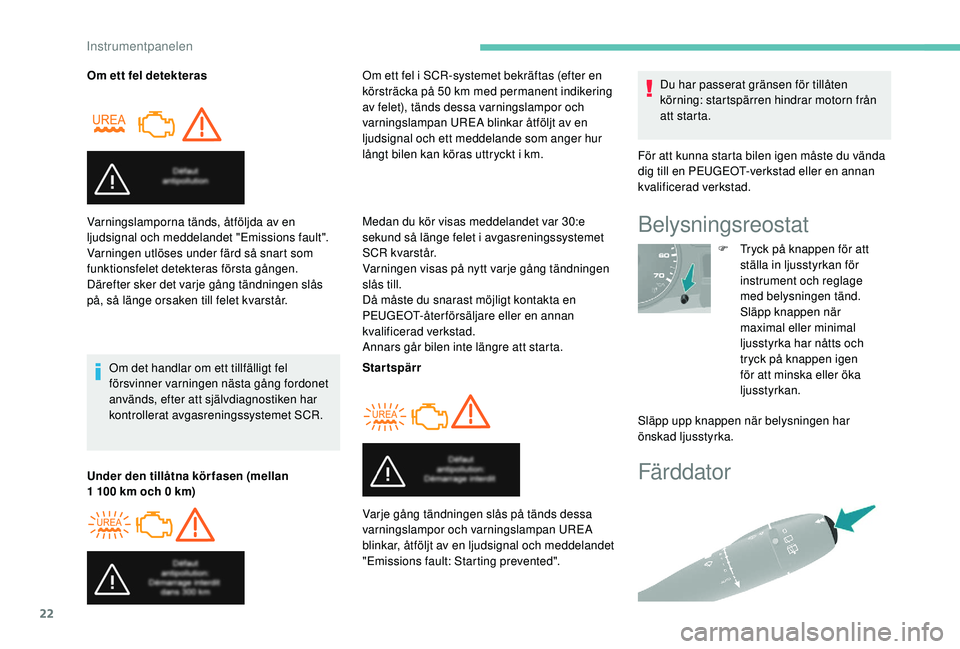

Om ett fel detekterasOm det handlar om ett tillfälligt fel
försvinner varningen nästa gång fordonet
används, efter att självdiagnostiken har
kontrollerat avgasreningssystemet SCR.
Varningslamporna tänds, åtföljda av en
ljudsignal och meddelandet "Emissions fault".
Varningen utlöses under färd så snart som
funktionsfelet detekteras första gången.
Därefter sker det varje gång tändningen slås
på, så länge orsaken till felet kvarstår.
Under den tillåtna kör fasen (mellan
1
100 km och 0 km) Om ett fel i SCR-systemet bekräftas (efter en
körsträcka på 50
km med permanent indikering
av felet), tänds dessa varningslampor och
varningslampan UREA blinkar åtföljt av en
ljudsignal och ett meddelande som anger hur
långt bilen kan köras uttryckt i km.
Medan du kör visas meddelandet var 30:e
sekund så länge felet i avgasreningssystemet
SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du snarast möjligt kontakta en
PEUGEOT-återförsäljare eller en annan
kvalificerad verkstad.
Annars går bilen inte längre att starta.
Startspärr
Varje gång tändningen slås på tänds dessa
varningslampor och varningslampan UREA
blinkar, åtföljt av en ljudsignal och meddelandet
"Emissions fault: Starting prevented". Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn från
att starta.
För att kunna starta bilen igen måste du vända
dig till en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Belysningsreostat
F Tryck på knappen för att ställa in ljusstyrkan för
instrument och reglage
med belysningen tänd.
Släpp knappen när
maximal eller minimal
ljusstyrka har nåtts och
tryck på knappen igen
för att minska eller öka
ljusstyrkan.
Släpp upp knappen när belysningen har
önskad ljusstyrka.
Instrumentpanelen
