PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
INSTRUKTIONSBOG – TILLÆG
Page 2 of 252

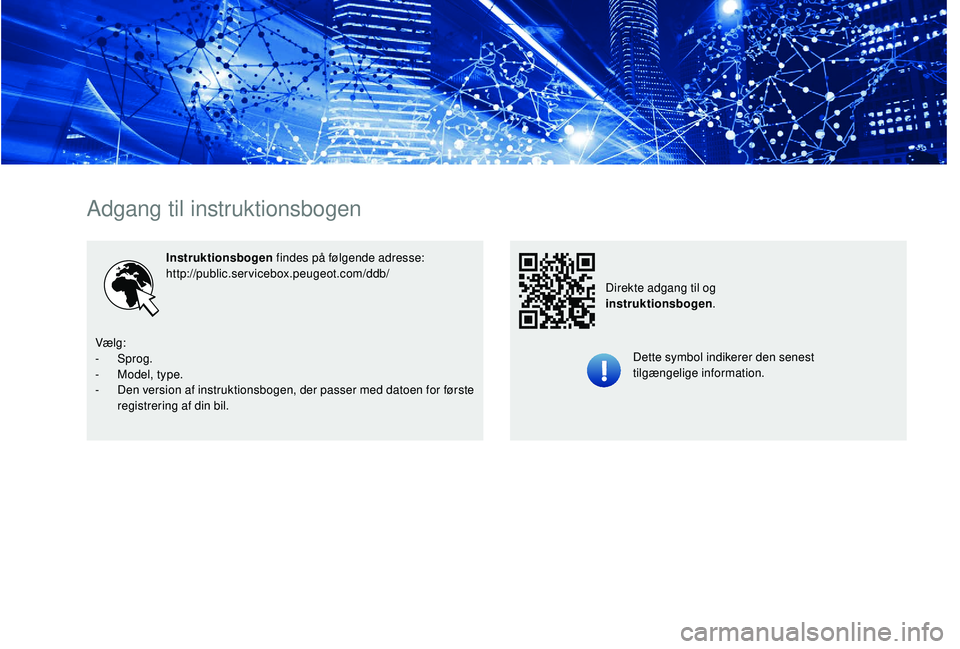

Adgang til instruktionsbogen
Instruktionsbogen findes på følgende adresse:
http://public.servicebox.peugeot.com/ddb/
Dette symbol indikerer den senest
tilgængelige information.
Direkte adgang til og
instruktionsbogen
.
Vælg:
-
Sprog.
-
M
odel, type.
-
D
en version af instruktionsbogen, der passer med datoen for første
registrering af din bil.

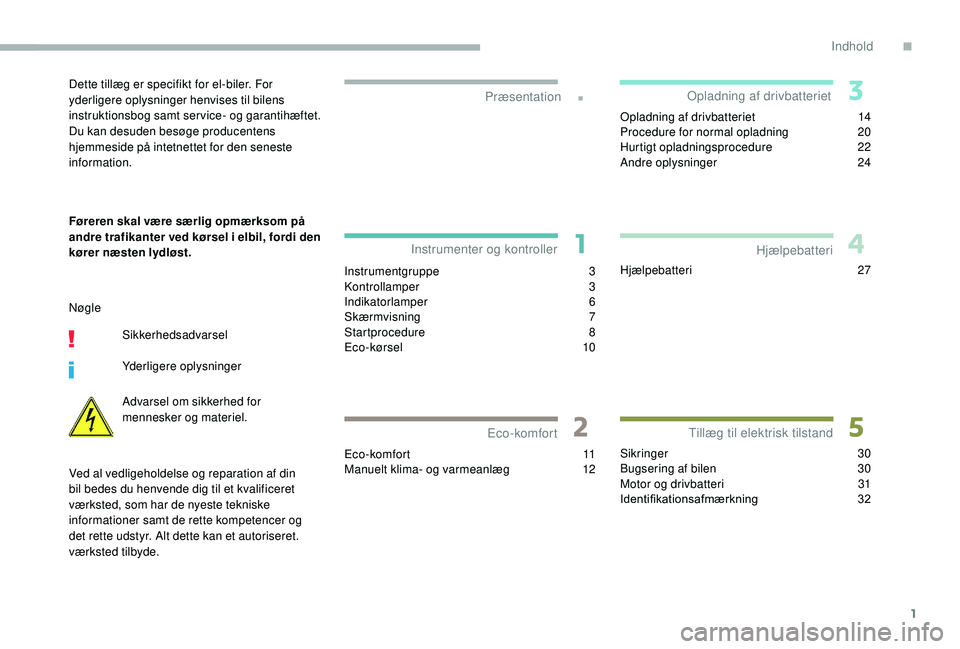

Page 3 of 252
1
.
Instrumentgruppe 3
Kontrollamper 3
Indikatorlamper
6
Skærmvisning
7
S
tartprocedure
8
Eco-kørsel
10
E c o - k o m f o r t
11
Manuelt klima- og varmeanlæg
1
2Opladning af drivbatteriet
1
4
Procedure for normal opladning
2
0
Hurtigt opladningsprocedure
2
2
Andre oplysninger
2
4
Hjælpebatteri 27
Sikringer
3
0
Bugsering af bilen
3
0
Motor og drivbatteri
3
1
Identifikationsafmærkning 32
Præsentation
Instrumenter og kontroller
Eco-komfort Opladning af drivbatteriet
Tillæg til elektrisk tilstand HjælpebatteriDette tillæg er specifikt for el-biler. For
yderligere oplysninger henvises til bilens
instruktionsbog samt service- og garantihæftet.
Du kan desuden besøge producentens
hjemmeside på intetnettet for den seneste
information.
Føreren skal være særlig opmærksom på
andre trafikanter ved kørsel i elbil, fordi den
kører næsten lydløst.
Nøgle
Sikkerhedsadvarsel
Yderligere oplysninger
Advarsel om sikkerhed for
mennesker og materiel.
Ved al vedligeholdelse og reparation af din
bil bedes du henvende dig til et kvalificeret
værksted, som har de nyeste tekniske
informationer samt de rette kompetencer og
det rette udstyr. Alt dette kan et autoriseret.
værksted tilbyde.
Indhold
.
Indhold
Page 4 of 252
2

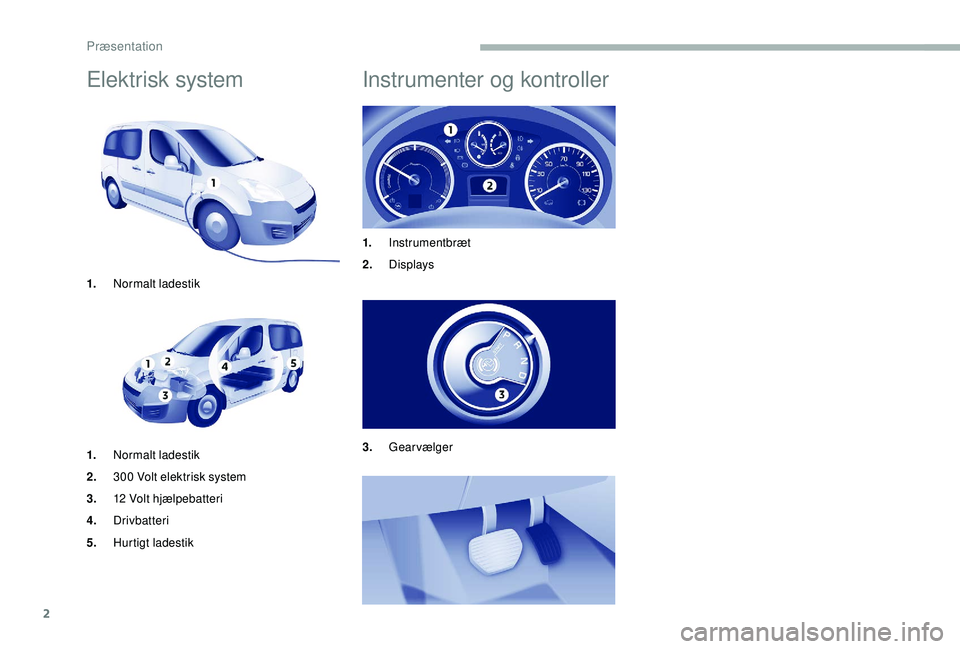

Elektrisk system
1.Normalt ladestik
1. Normalt ladestik
2. 300
Volt elektrisk system
3. 12
Volt hjælpebatteri
4. Drivbatteri
5. Hurtigt ladestik
Instrumenter og kontroller
1.Instrumentbræt
2. Displays
3. Gearvælger
Præsentation
Page 5 of 252
3

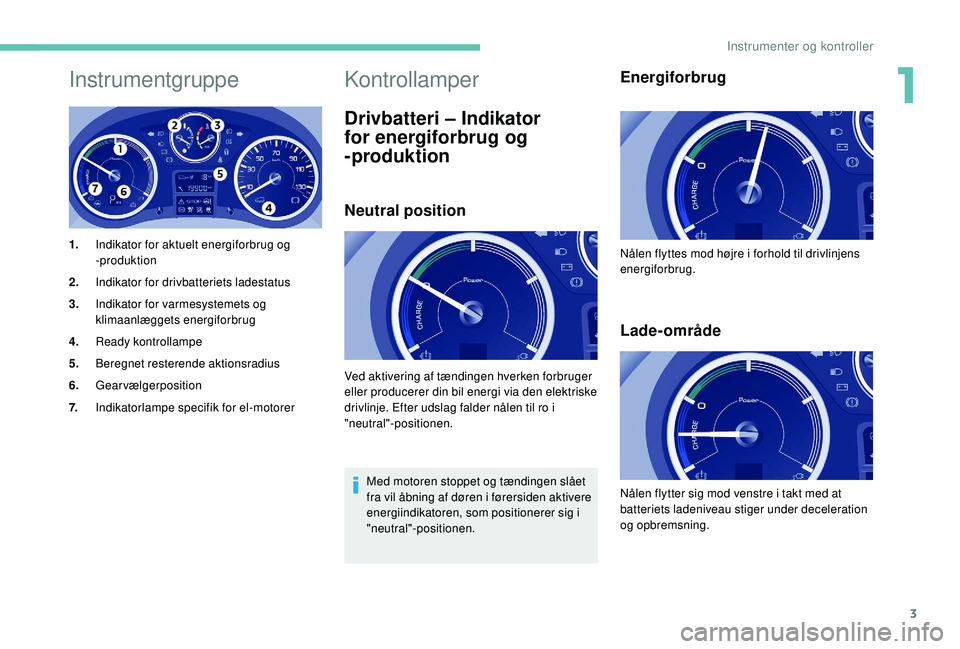

Instrumentgruppe
1.Indikator for aktuelt energiforbrug og
-produktion
2. Indikator for drivbatteriets ladestatus
3. Indikator for varmesystemets og
klimaanlæggets energiforbrug
4. Ready kontrollampe
5. Beregnet resterende aktionsradius
6. Gearvælgerposition
7. Indikatorlampe specifik for el-motorer
Kontrollamper
Drivbatteri – Indikator
for energiforbrug og
-produktion
Neutral position
Med motoren stoppet og tændingen slået
fra vil åbning af døren i førersiden aktivere
energiindikatoren, som positionerer sig i
"neutral"-positionen.
Energiforbrug
Lade-område
Ved aktivering af tændingen hverken forbruger
eller producerer din bil energi via den elektriske
drivlinje. Efter udslag falder nålen til ro i
"neutral"-positionen. Nålen flyttes mod højre i forhold til drivlinjens
energiforbrug.
Nålen flytter sig mod venstre i takt med at
batteriets ladeniveau stiger under deceleration
og opbremsning.
1
Instrumenter og kontroller
Page 6 of 252
4

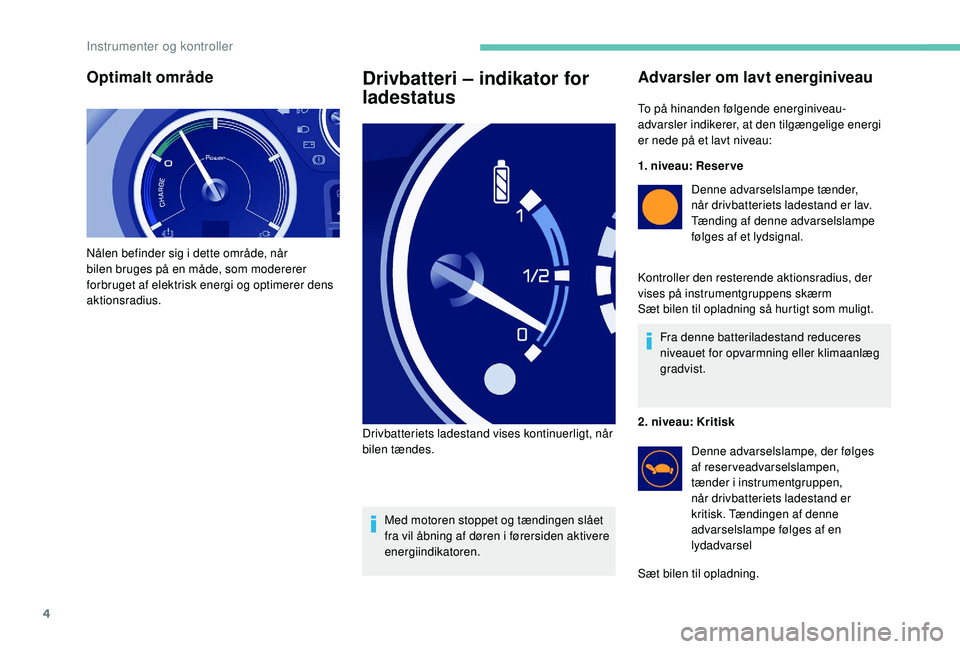

Optimalt område
Nålen befinder sig i dette område, når
bilen bruges på en måde, som modererer
forbruget af elektrisk energi og optimerer dens
aktionsradius.
Drivbatteri – indikator for
ladestatus
Med motoren stoppet og tændingen slået
fra vil åbning af døren i førersiden aktivere
energiindikatoren.
Drivbatteriets ladestand vises kontinuerligt, når
bilen tændes.
Advarsler om lavt energiniveau
To på hinanden følgende energiniveau-
advarsler indikerer, at den tilgængelige energi
er nede på et lavt niveau:
1. niveau: Reser ve
Denne advarselslampe tænder,
når drivbatteriets ladestand er lav.
Tænding af denne advarselslampe
følges af et lydsignal.
Kontroller den resterende aktionsradius, der
vises på instrumentgruppens skærm
Sæt bilen til opladning så hurtigt som muligt. Fra denne batteriladestand reduceres
niveauet for opvarmning eller klimaanlæg
gradvist.
2. niveau: Kritisk Denne advarselslampe, der følges
af reserveadvarselslampen,
tænder i instrumentgruppen,
når drivbatteriets ladestand er
kritisk. Tændingen af denne
advarselslampe følges af en
lydadvarsel
Sæt bilen til opladning.
Instrumenter og kontroller
Page 7 of 252
5

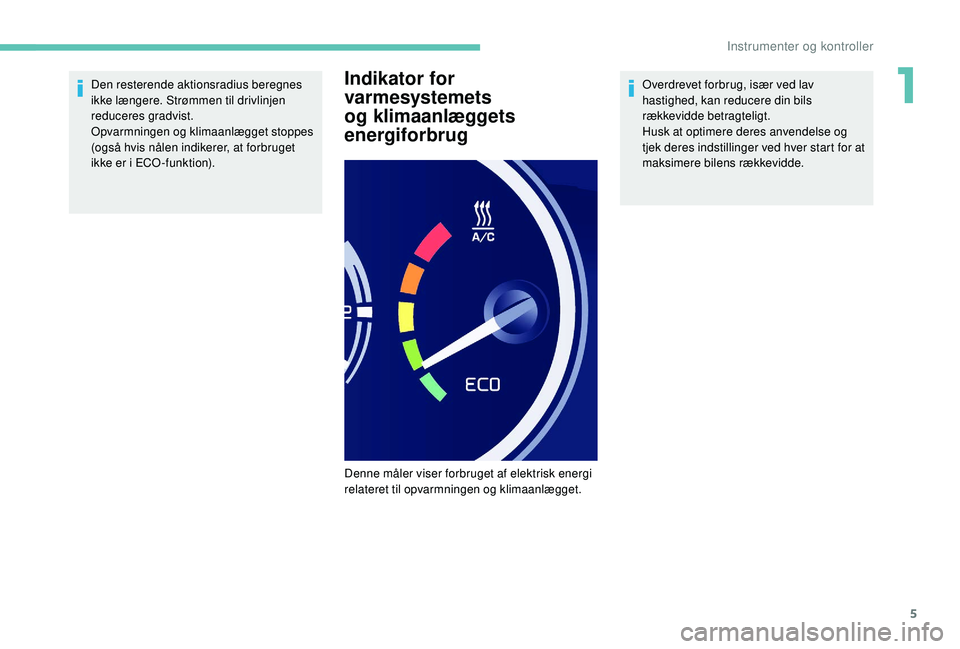

Den resterende aktionsradius beregnes
ikke længere. Strømmen til drivlinjen
reduceres gradvist.
Opvarmningen og klimaanlægget stoppes
(også hvis nålen indikerer, at forbruget
ikke er i ECO -funktion).Indikator for
varmesystemets
og klimaanlæggets
energiforbrugOverdrevet forbrug, især ved lav
hastighed, kan reducere din bils
rækkevidde betragteligt.
Husk at optimere deres anvendelse og
tjek deres indstillinger ved hver start for at
maksimere bilens rækkevidde.
Denne måler viser forbruget af elektrisk energi
relateret til opvarmningen og klimaanlægget.
1
Instrumenter og kontroller
Page 8 of 252
6

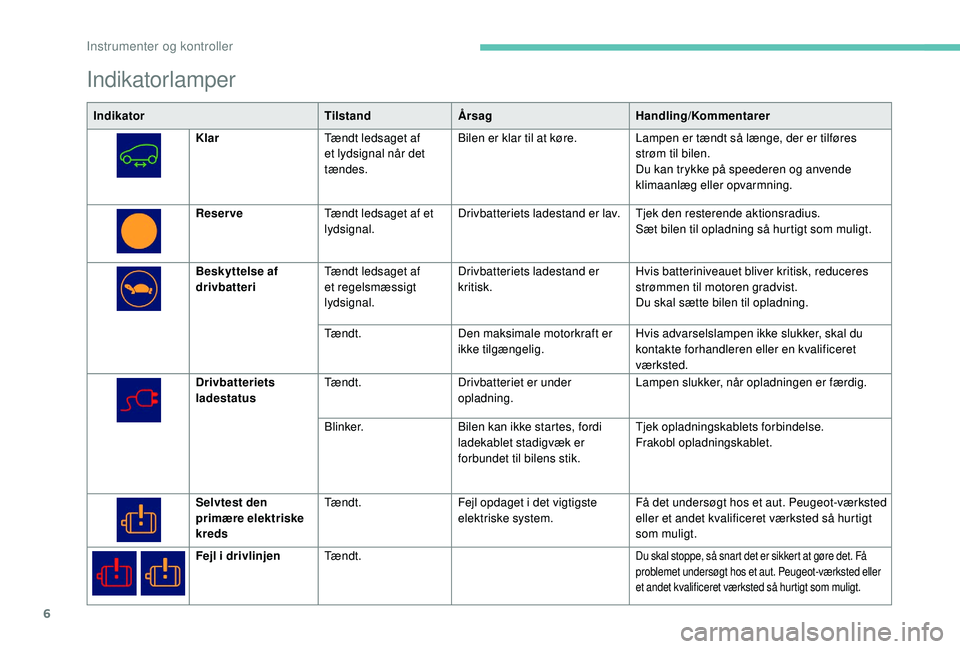

Indikatorlamper
IndikatorTilstandÅrsag Handling/Kommentarer
Klar Tændt ledsaget af
et lydsignal når det
tændes. Bilen er klar til at køre.
Lampen er tændt så længe, der er tilføres
strøm til bilen.
Du kan trykke på speederen og anvende
klimaanlæg eller opvarmning.
Reser ve Tændt ledsaget af et
lydsignal. Drivbatteriets ladestand er lav.
Tjek den resterende aktionsradius.
Sæt bilen til opladning så hurtigt som muligt.
Beskyttelse af
drivbatteri Tændt ledsaget af
et regelsmæssigt
lydsignal. Drivbatteriets ladestand er
kritisk.
Hvis batteriniveauet bliver kritisk, reduceres
strømmen til motoren gradvist.
Du skal sætte bilen til opladning.
Tændt. Den maksimale motorkraft er
ikke tilgængelig. Hvis advarselslampen ikke slukker, skal du
kontakte forhandleren eller en kvalificeret
værksted.
Drivbatteriets
ladestatus Tændt.
Drivbatteriet er under
opladning. Lampen slukker, når opladningen er færdig.
Blinker. Bilen kan ikke startes, fordi
ladekablet stadigvæk er
forbundet til bilens stik. Tjek opladningskablets forbindelse.
Frakobl opladningskablet.
Selvtest den
primære elektriske
kreds Tændt.
Fejl opdaget i det vigtigste
elektriske system. Få det undersøgt hos et aut. Peugeot-værksted
eller et andet kvalificeret værksted så hurtigt
som muligt.
Fejl i drivlinjen Tændt.
Du skal stoppe, så snart det er sikkert at gøre det. Få
problemet undersøgt hos et aut. Peugeot-værksted eller
et andet kvalificeret værksted så hurtigt som muligt.
Instrumenter og kontroller
Page 9 of 252
7

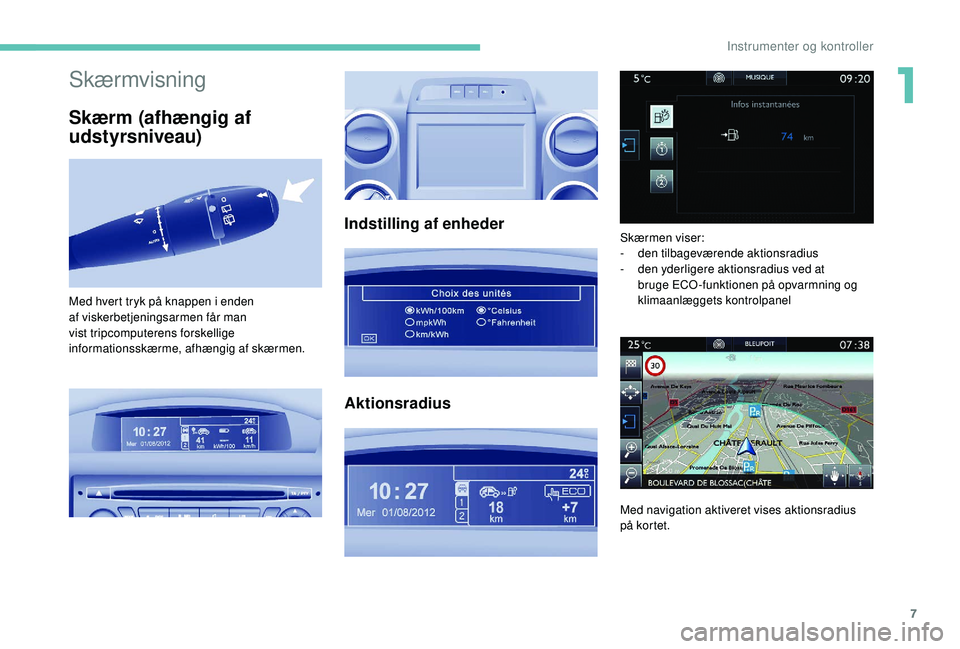

Skærmvisning
Skærm (afhængig af
udstyrsniveau)
Indstilling af enheder
Aktionsradius
Med hvert tryk på knappen i enden
af viskerbetjeningsarmen får man
vist tripcomputerens forskellige
informationsskærme, afhængig af skærmen. Skærmen viser:
-
d
en tilbageværende aktionsradius
-
d
en yderligere aktionsradius ved at
bruge ECO -funktionen på opvarmning og
klimaanlæggets kontrolpanel
Med navigation aktiveret vises aktionsradius
på kor tet.
1
Instrumenter og kontroller
Page 10 of 252

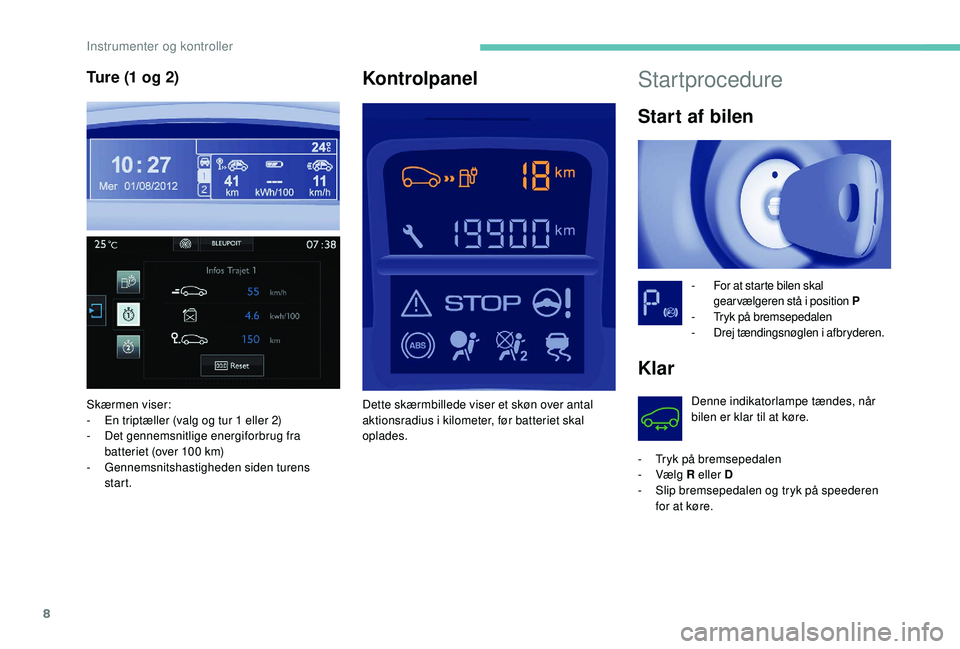

8
Startprocedure
Start af bilen
- For at starte bilen skal gear vælgeren stå i position P
-
T
ryk på bremsepedalen
-
D
rej tændingsnøglen i afbryderen.
Klar
Denne indikatorlampe tændes, når
bilen er klar til at køre.
-
T
ryk på bremsepedalen
-
Vælg R eller D
-
S
lip bremsepedalen og tryk på speederen
for at køre.
Kontrolpanel
Skærmen viser:
- E n triptæller (valg og tur 1 eller 2)
-
D
et gennemsnitlige energiforbrug fra
batteriet (over 100
km)
-
G
ennemsnitshastigheden siden turens
start. Dette skærmbillede viser et skøn over antal
aktionsradius i kilometer, før batteriet skal
oplades.
Ture (1 og 2)
Instrumenter og kontroller
