29

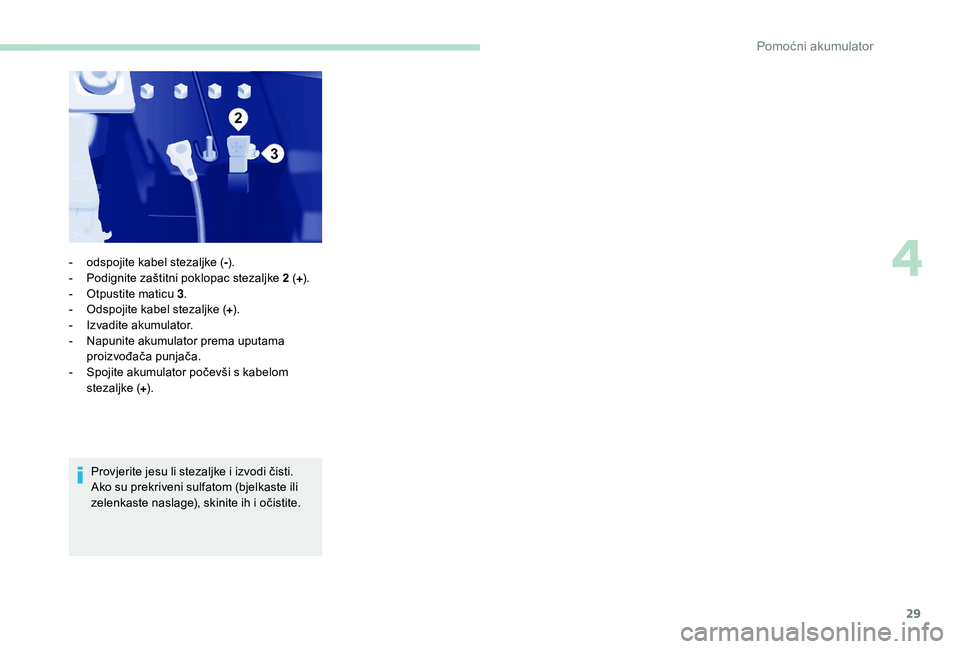

Provjerite jesu li stezaljke i izvodi čisti.
Ako su prekriveni sulfatom (bjelkaste ili
zelenkaste naslage), skinite ih i očistite.
-

o
dspojite kabel stezaljke (
-).
-

P
odignite zaštitni poklopac stezaljke 2 (
+ ).
-

O
tpustite maticu 3
.
-

O
dspojite kabel stezaljke (
+).
-
I

zvadite akumulator.
-

N
apunite akumulator prema uputama
proizvođača punjača.
-

S
pojite akumulator počevši s kabelom
stezaljke ( +).
4
Pomoćni akumulator

30

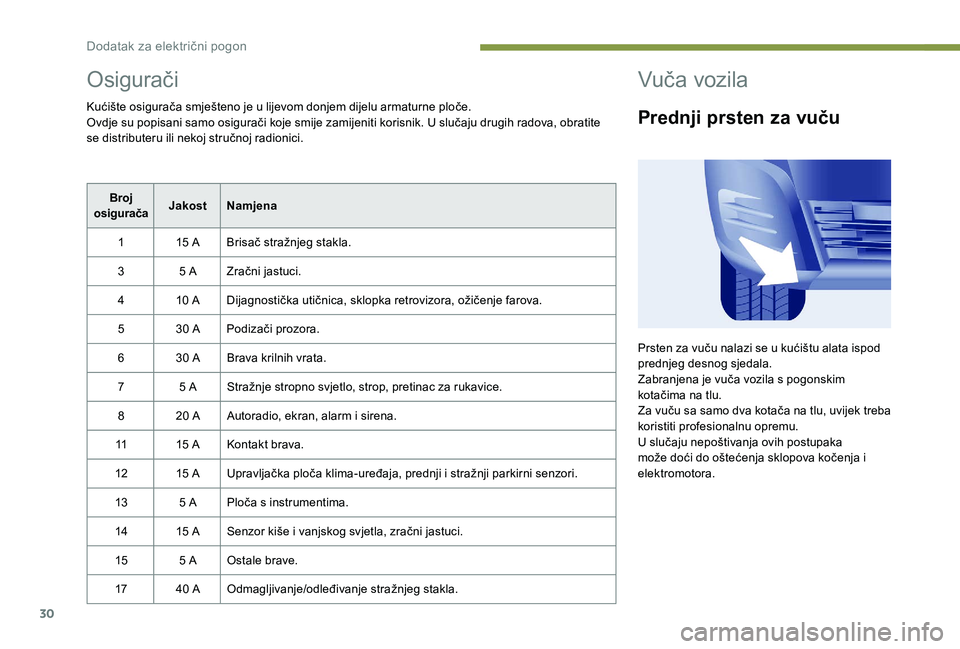

Osigurači
Kućište osigurača smješteno je u lijevom donjem dijelu armaturne ploče.
Ovdje su popisani samo osigurači koje smije zamijeniti korisnik. U slučaju drugih radova, obratite
se distributeru ili nekoj stručnoj radionici.Broj
osigurača Jakost
Namjena
1 15
A Brisač stražnjeg stakla.
3 5
A Zračni jastuci.
4 10
A Dijagnostička utičnica, sklopka retrovizora, ožičenje farova.
5 30
APodizači prozora.
6 30
A Brava krilnih vrata.
7 5
A Stražnje stropno svjetlo, strop, pretinac za rukavice.
8 20
A Autoradio, ekran, alarm i sirena.
11 15
A Kontakt brava.
12 15
A Upravljačka ploča klima-uređaja, prednji i stražnji parkirni senzori.
13 5
A Ploča s instrumentima.
14 15
A Senzor kiše i vanjskog svjetla, zračni jastuci.
15 5
A Ostale brave.
17 40
A Odmagljivanje/odleđivanje stražnjeg stakla.
Vuča vozila
Prednji prsten za vuču
Prsten za vuču nalazi se u kućištu alata ispod
prednjeg desnog sjedala.
Zabranjena je vuča vozila s pogonskim
kotačima na tlu.
Za vuču sa samo dva kotača na tlu, uvijek treba
koristiti profesionalnu opremu.
U slučaju nepoštivanja ovih postupaka
može doći do oštećenja sklopova kočenja i
elektromotora.
Dodatak za električni pogon

31

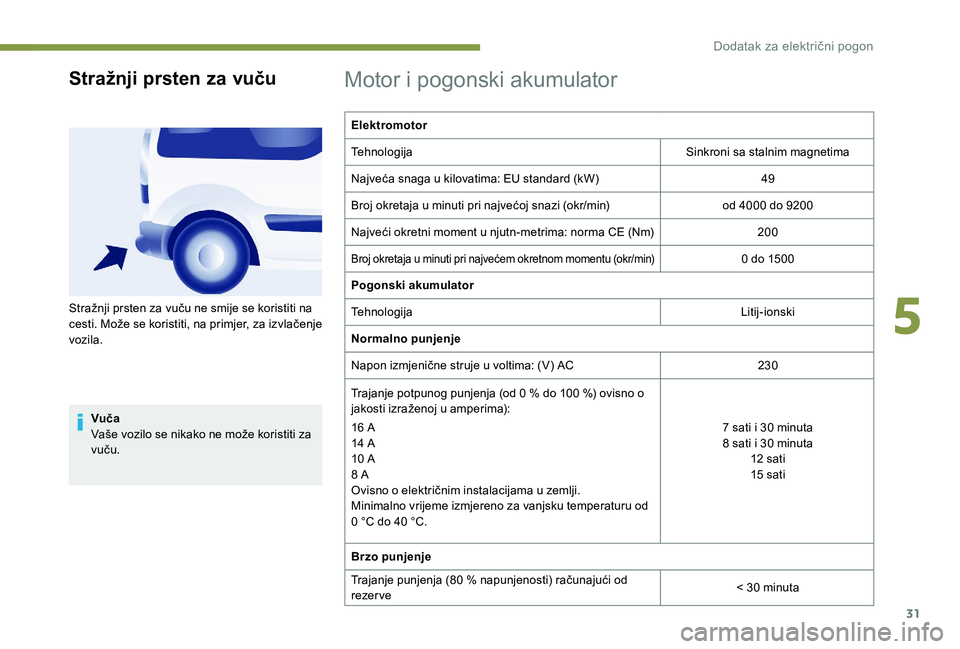

Stražnji prsten za vuču
Vuča
Vaše vozilo se nikako ne može koristiti za
vuču.
Motor i pogonski akumulator
Elektromotor
TehnologijaSinkroni sa stalnim magnetima
Najveća snaga u kilovatima: EU standard (kW) 49
Broj okretaja u minuti pri najvećoj snazi (okr/min) od 4000
do 9200
Najveći okretni moment u njutn-metrima: norma CE (Nm) 200
Broj okretaja u minuti pri najvećem okretnom momentu (okr/min)0 do 1500
P
ogonski akumulator
Tehnologija Litij-ionski
Normalno punjenje
Napon izmjenične struje u voltima: (V) AC 230
Trajanje potpunog punjenja (od 0

% do 100

%) ovisno o
jakosti izraženoj u amperima):
16

A
14

A
10

A
8

A
Ovisno o električnim instalacijama u zemlji.
Minimalno vrijeme izmjereno za vanjsku temperaturu od
0

°C do 40

°C. 7

sati i 30 minuta
8

sati i 30 minuta
12
sati
15
sati
Brzo punjenje
Trajanje punjenja (80

% napunjenosti) računajući od
rezer ve < 30
minuta
Stražnji prsten za vuču ne smije se koristiti na
cesti. Može se koristiti, na primjer, za izvlačenje
vozila.
5
Dodatak za električni pogon

32

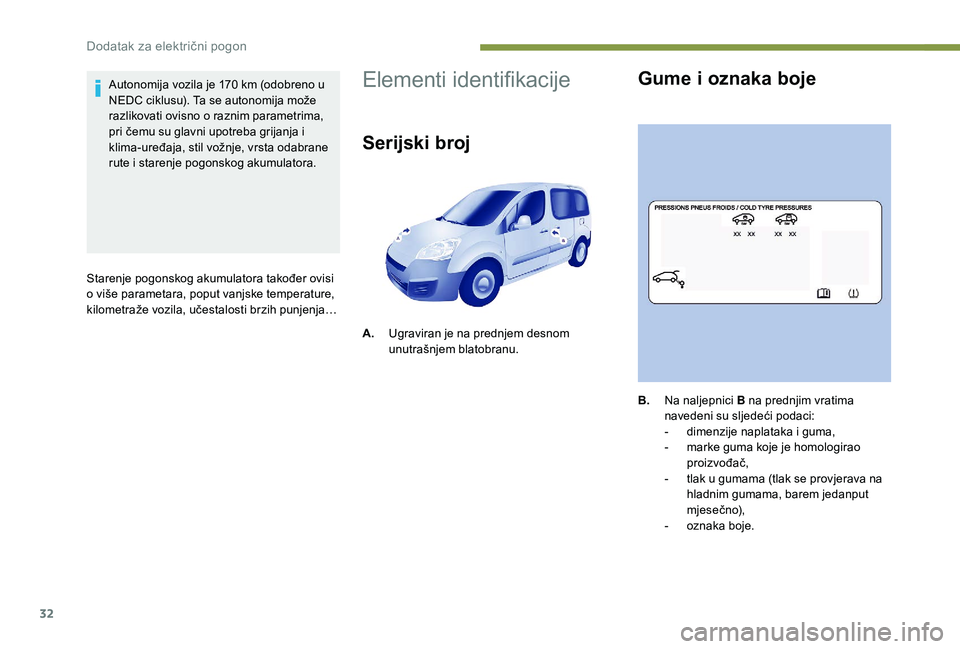

Autonomija vozila je 170 km (odobreno u
N EDC ciklusu). Ta se autonomija može
razlikovati ovisno o raznim parametrima,
pri čemu su glavni upotreba grijanja i
klima-uređaja, stil vožnje, vrsta odabrane
rute i starenje pogonskog akumulatora.
Starenje pogonskog akumulatora također ovisi
o više parametara, poput vanjske temperature,
kilometraže vozila, učestalosti brzih punjenja…Elementi identifikacije
Serijski broj
A. Ugraviran je na prednjem desnom
unutrašnjem blatobranu.
Gume i oznaka boje
B.Na naljepnici B na prednjim vratima
navedeni su sljedeći podaci:
-

d
imenzije naplataka i guma,
-

m
arke guma koje je homologirao
proizvođač,
-

t
lak u gumama (tlak se provjerava na
hladnim gumama, barem jedanput
mjesečno),
-
o

znaka boje.
Dodatak za električni pogon

3-17

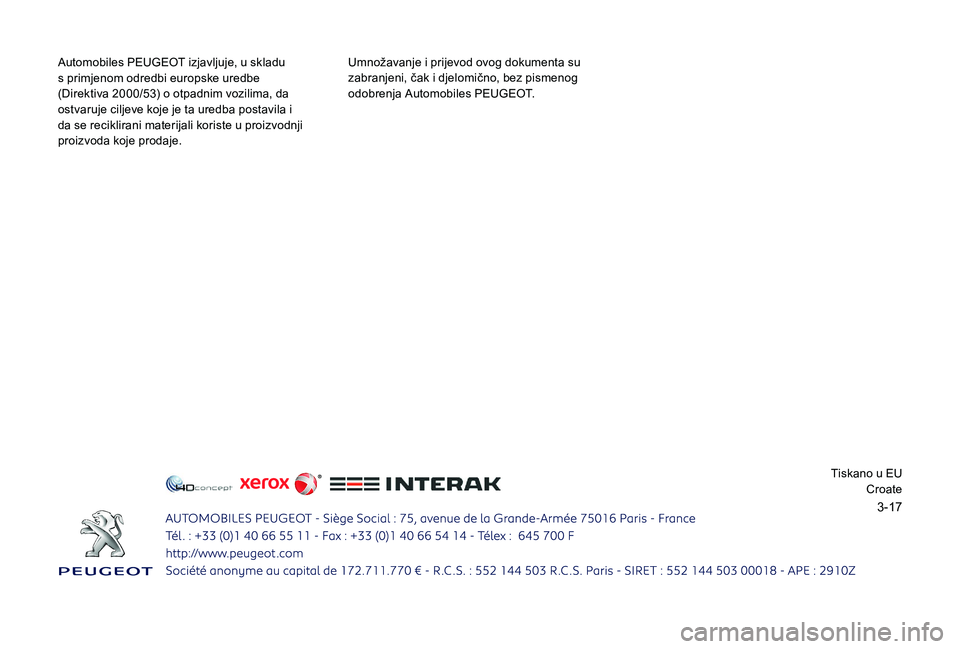

Automobiles PEUGEOT izjavljuje, u skladu
s primjenom odredbi europske uredbe
(Direktiva 2000/53) o otpadnim vozilima, da
ostvaruje ciljeve koje je ta uredba postavila i
da se reciklirani materijali koriste u proizvodnji
proizvoda koje prodaje.Umnožavanje i prijevod ovog dokumenta su
zabranjeni, čak i djelomično, bez pismenog
odobrenja Automobiles PEUGEOT.
Tiskano u EUCroate

www.peugeot .comCR. 16PEL.0830*16PEL.0830*

PARTNER Tepee
PARTNER
VODIČ ZA KORISNIKE

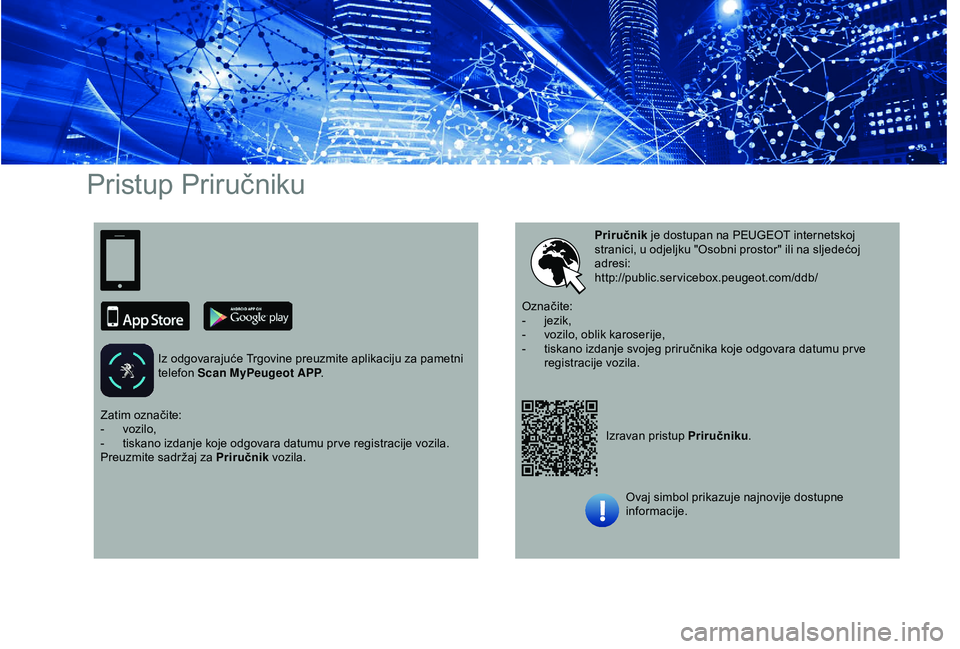

Pristup Priručniku
Iz odgovarajuće Trgovine preuzmite aplikaciju za pametni
telefon Scan MyPeugeot APP .
Izravan pristup Priručniku.
Priručnik
je dostupan na PEUGEOT internetskoj
stranici, u odjeljku "Osobni prostor" ili na sljedećoj
adresi:
http://public.servicebox.peugeot.com/ddb/
Zatim označite:
-
v

ozilo,
-

t

iskano izdanje koje odgovara datumu pr ve registracije vozila.
Preuzmite sadržaj za Priručnik vozila. Označite:
-
j

ezik,
-
v
ozilo, oblik karoserije,
- t iskano izdanje svojeg priručnika koje odgovara datumu pr ve
registracije vozila.
Ovaj simbol prikazuje najnovije dostupne
informacije.

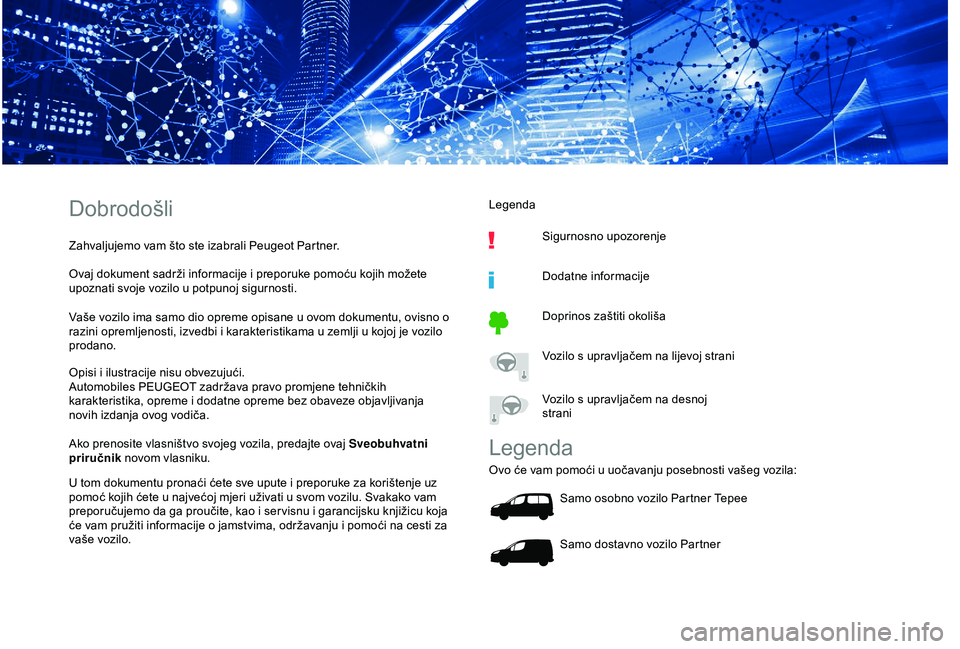

Dobrodošli
Zahvaljujemo vam što ste izabrali Peugeot Partner.
Ovaj dokument sadrži informacije i preporuke pomoću kojih možete
upoznati svoje vozilo u potpunoj sigurnosti.
Vaše vozilo ima samo dio opreme opisane u ovom dokumentu, ovisno o
razini opremljenosti, izvedbi i karakteristikama u zemlji u kojoj je vozilo
prodano.
Opisi i ilustracije nisu obvezujući.
Automobiles PEUGEOT zadržava pravo promjene tehničkih
karakteristika, opreme i dodatne opreme bez obaveze objavljivanja
novih izdanja ovog vodiča.
Ako prenosite vlasništvo svojeg vozila, predajte ovaj Sveobuhvatni
priručnik novom vlasniku.
U tom dokumentu pronaći ćete sve upute i preporuke za korištenje uz
pomoć kojih ćete u najvećoj mjeri uživati u svom vozilu. Svakako vam
preporučujemo da ga proučite, kao i ser visnu i garancijsku knjižicu koja
će vam pružiti informacije o jamstvima, održavanju i pomoći na cesti za
vaše vozilo. Legenda
Sigurnosno upozorenje
Dodatne informacije
Doprinos zaštiti okoliša
Vozilo s upravljačem na lijevoj strani
Vozilo s upravljačem na desnoj
strani
Legenda
Ovo će vam pomoći u uočavanju posebnosti vašeg vozila: Samo osobno vozilo Partner Tepee
Samo dostavno vozilo Partner

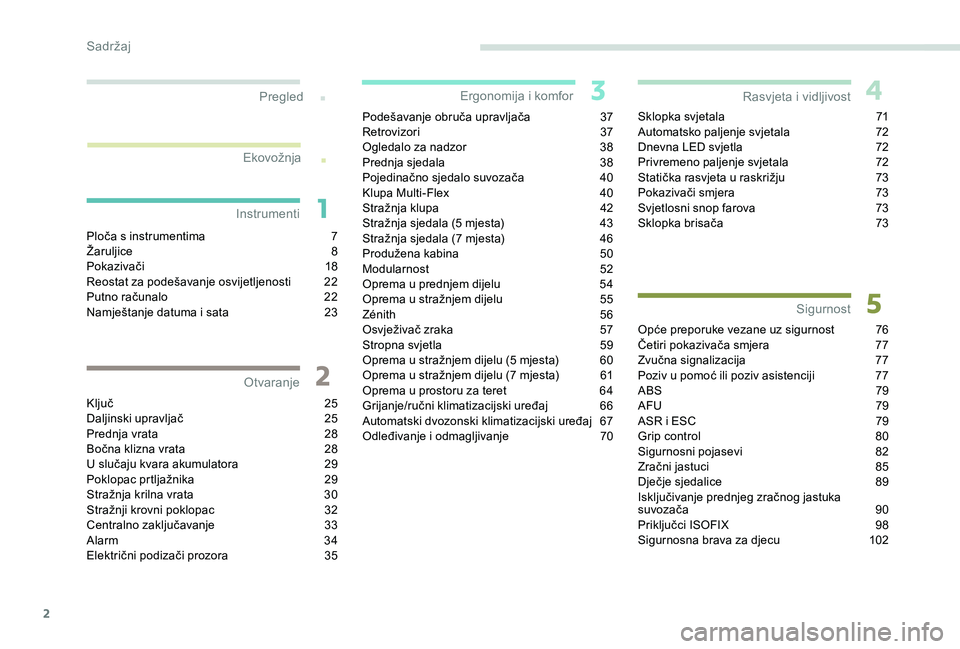

2
.
.
Ploča s instrumentima 7
Ž aruljice 8
P
okazivači
1
8
Reostat za podešavanje osvijetljenosti

2
2
Putno računalo

2
2
Namještanje datuma i sata

2
3
Ključ

2
5
Daljinski upravljač
2

5
Prednja vrata

2
8
Bočna klizna vrata

2
8
U slučaju kvara akumulatora

2
9
Poklopac prtljažnika
2

9
Stražnja krilna vrata

3
0
Stražnji krovni poklopac

3
2
Centralno zaključavanje

3
3
Alarm
3

4
Električni podizači prozora

3
5Podešavanje obruča upravljača

3
7
Retrovizori
3
7
Ogledalo za nadzor
3
8
Prednja sjedala
3
8
Pojedinačno sjedalo suvozača
4
0
Klupa Multi-Flex
4
0
Stražnja klupa
4
2
Stražnja sjedala (5 mjesta) 4 3
Stražnja sjedala (7 mjesta) 4 6
Produžena kabina
5

0
Modularnost
5

2
Oprema u prednjem dijelu

5
4
Oprema u stražnjem dijelu

5
5
Zénith
5

6
Osvježivač zraka

5
7
Stropna svjetla

5
9
Oprema u stražnjem dijelu (5 mjesta)

6
0
Oprema u stražnjem dijelu (7 mjesta)

6
1
Oprema u prostoru za teret

6
4
Grijanje/ručni klimatizacijski uređaj

6
6
Automatski dvozonski klimatizacijski uređaj

6
7
Odleđivanje i odmagljivanje

7
0Sklopka svjetala
7

1
Automatsko paljenje svjetala
7
2
Dnevna LED svjetla
7
2
Privremeno paljenje svjetala
7
2
Statička rasvjeta u raskrižju
7
3
Pokazivači smjera
7
3
Svjetlosni snop farova
7
3
Sklopka brisača 7 3
Opće preporuke vezane uz sigurnost
7
6
Četiri pokazivača smjera

7
7
Zvučna signalizacija
7

7
Poziv u pomoć ili poziv asistenciji

7
7
ABS

7
9
AFU
79
A

SR i ESC
7
9
Grip control

8
0
Sigurnosni pojasevi
8

2
Zračni jastuci

8
5
Dječje sjedalice
8

9
Isključivanje prednjeg zračnog jastuka
suvozača

9
0
Priključci ISOFIX

9
8
Sigurnosna brava za djecu

1
02
Pregled
Instrumenti
Otvaranje Ergonomija i komfor
Sigurnost
Rasvjeta i vidljivost
Ekovožnja
Sadržaj
