Seat Alhambra 2006 Manuale del proprietario (in Italian)

Sedili e vani portaoggetti159
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
•Non riporre recipienti, alimenti oppure oggetti ad oltre +50°C nel box. Il
box potrebbe danneggiarsi.
•Il Termobox non è adeguato per trasportare materiale corrosivo o che
contenga diluenti.
•Non esporre il termobox alla pioggia o all'umidità.
Avvertenza
•Il termobox non è stato progettato per raffreddare o riscaldare l'interno
del veicolo. Impiegare il termobox soltanto per raffreddare o scaldare bibite
o alimenti, così come per trasportare oggetti sensibili al calore durante un
breve spazio di tempo.
•Con il termobox viene fornito il relativo libretto di istruzioni redatto dal
produttore dell'elettrodomestico. Si consiglia di allegarlo al libro di bordo.
Funzione di raffreddamento e funzione di mantenimento del
calore
Il termobox è un contenitore termico che, oltre a poter raffred-
dare ciò che contiene, dispone anche della funzione di
mantenere caldi gli alimenti e le bevande che vi sono stati
messi.
Attivazione della funzione di raffreddamento
– Infilare la spina del cavo di collegamento nella presa del
termobox posizionandola in modo che il contrassegno blu (sulla
spina) sia rivolto verso la tacca.
– Infilare la spina del cavo di collegamento in una presa a 12 volt
del veicolo.
– Il coperchio del termobox va tenuto abbassato.

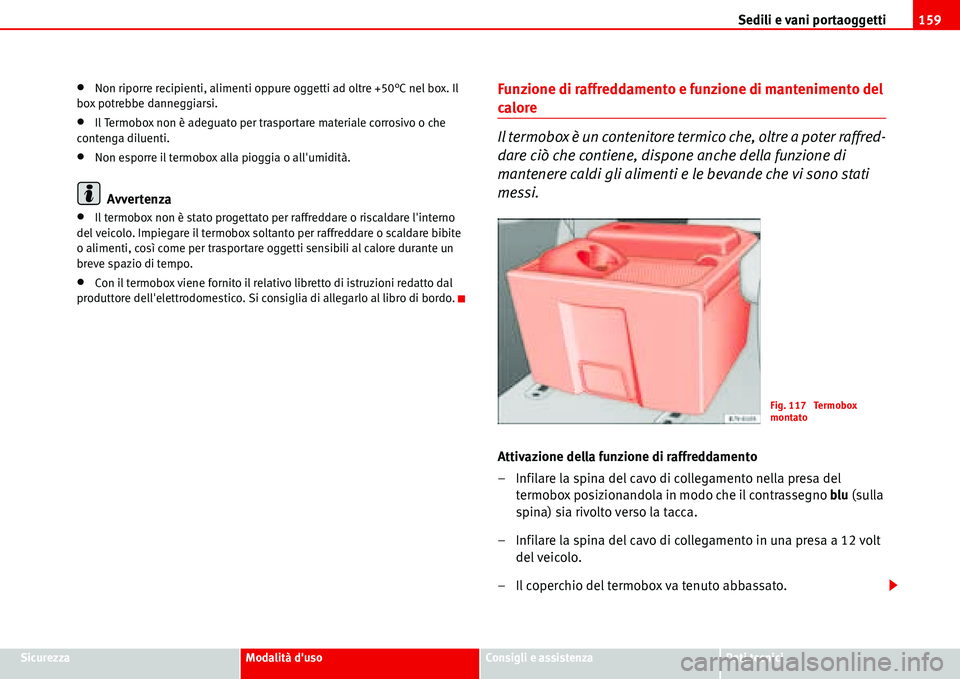

Fig. 117 Termobox
montato

Sedili e vani portaoggetti 160

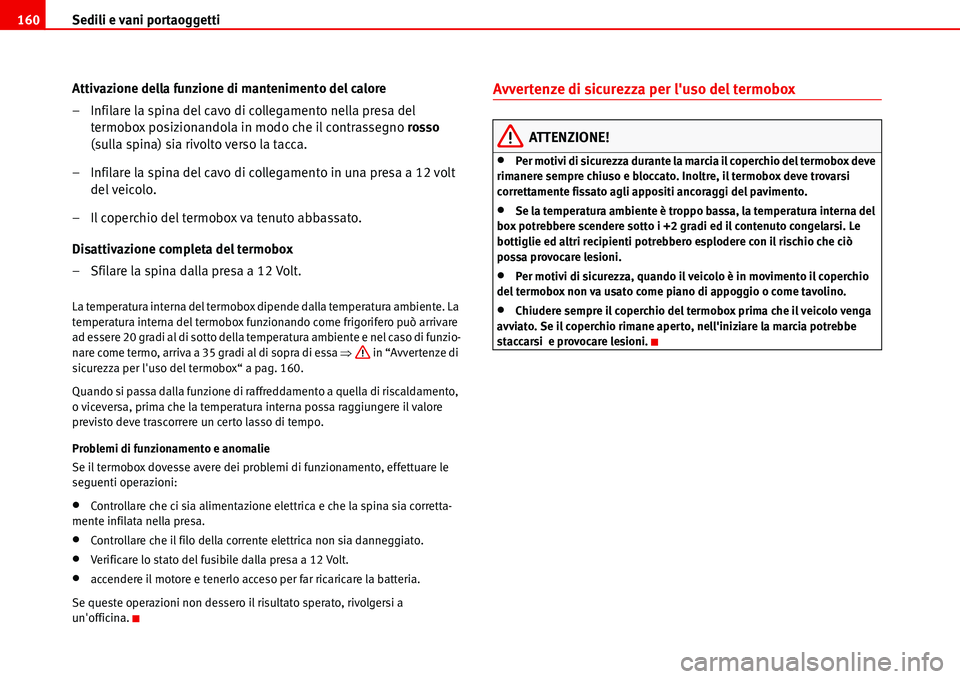

Attivazione della funzione di mantenimento del calore
– Infilare la spina del cavo di collegamento nella presa del
termobox posizionandola in modo che il contrassegno rosso
(sulla spina) sia rivolto verso la tacca.
– Infilare la spina del cavo di collegamento in una presa a 12 volt
del veicolo.
– Il coperchio del termobox va tenuto abbassato.
Disattivazione completa del termobox
– Sfilare la spina dalla presa a 12 Volt.
La temperatura interna del termobox dipende dalla temperatura ambiente. La
temperatura interna del termobox funzionando come frigorifero può arrivare
ad essere 20 gradi al di sotto della temperatura ambiente e nel caso di funzio-
nare come termo, arriva a 35 gradi al di sopra di essa Ÿ in “Avvertenze di
sicurezza per l'uso del termobox“ a pag. 160.
Quando si passa dalla funzione di raffreddamento a quella di riscaldamento,
o viceversa, prima che la temperatura interna possa raggiungere il valore
previsto deve trascorrere un certo lasso di tempo.
Problemi di funzionamento e anomalie
Se il termobox dovesse avere dei problemi di funzionamento, effettuare le
seguenti operazioni:
•Controllare che ci sia alimentazione elettrica e che la spina sia corretta-
mente infilata nella presa.
•Controllare che il filo della corrente elettrica non sia danneggiato.
•Verificare lo stato del fusibile dalla presa a 12 Volt.
•accendere il motore e tenerlo acceso per far ricaricare la batteria.
Se queste operazioni non dessero il risultato sperato, rivolgersi a
un'officina.
Avvertenze di sicurezza per l'uso del termobox
ATTENZIONE!
•Per motivi di sicurezza durante la marcia il coperchio del termobox deve
rimanere sempre chiuso e bloccato. Inoltre, il termobox deve trovarsi
correttamente fissato agli appositi ancoraggi del pavimento.
•Se la temperatura ambiente è troppo bassa, la temperatura interna del
box potrebbere scendere sotto i +2 gradi ed il contenuto congelarsi. Le
bottiglie ed altri recipienti potrebbero esplodere con il rischio che ciò
possa provocare lesioni.
•Per motivi di sicurezza, quando il veicolo è in movimento il coperchio
del termobox non va usato come piano di appoggio o come tavolino.
•Chiudere sempre il coperchio del termobox prima che il veicolo venga
avviato. Se il coperchio rimane aperto, nell'iniziare la marcia potrebbe
staccarsi e provocare lesioni.

Climatizzazione161
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Climatizzazione
Climatronic
Comandi
Il Climatronic mantiene in modo completamente automatico la temperatura programmata.
Il climatizzatore funziona solo con il motore acceso e la ventola in
movimento.
– Per attivare o disattivare una funzione bisogna premere il tasto
ad essa relativo Ÿfig. 118.
La temperatura e la velocità del ventilatore si possono regolare separata-
mente per la parte anteriore e posteriore del veicolo. Tasto – Funzione di sbrinamento del parabrezza. Il ricircolo e la
modalità ECON si disattivano, la funzione di sbrinamento del parabrezza
si attiva
37). L'aria aspirata dall'esterno viene convogliata sul parabrezza.
Indicazione del livello della ventola per la zona anteriore dell'abitacolo
Legenda:
−AUTO(modalità automatica) oppure
−ECON (funzione di raffreddamento disattivata) oppure
Fig. 118 Dettaglio della plancia: i comandi del Clima-
tronic
37)Optional
A1<
A2
A3

Climatizzazione 162

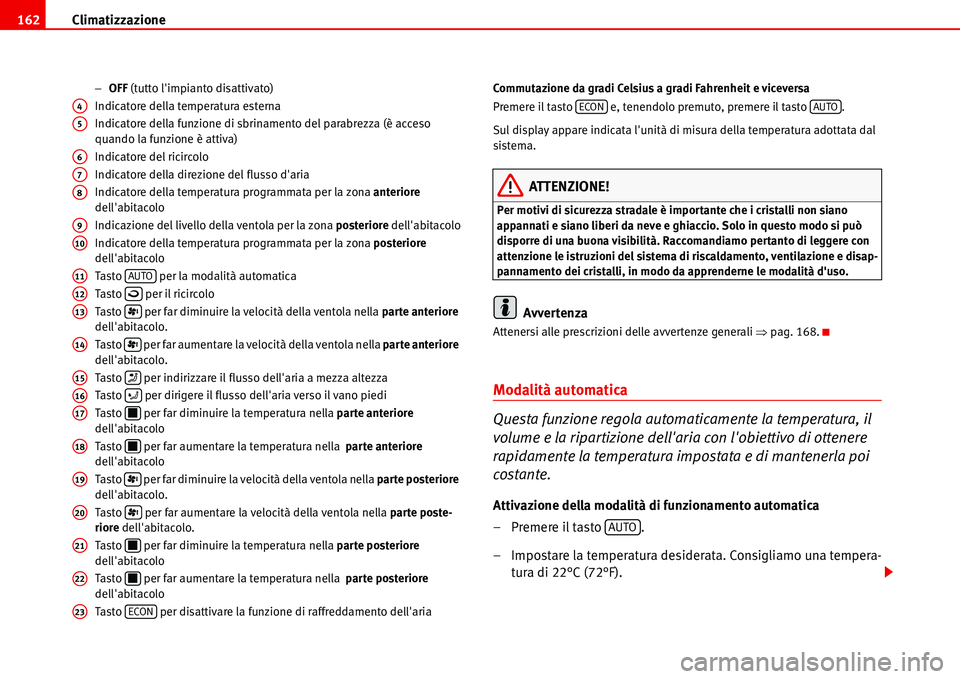

−OFF (tutto l'impianto disattivato)
Indicatore della temperatura esterna
Indicatore della funzione di sbrinamento del parabrezza (è acceso
quando la funzione è attiva)
Indicatore del ricircolo
Indicatore della direzione del flusso d'aria
Indicatore della temperatura programmata per la zona anteriore
dell'abitacolo
Indicazione del livello della ventola per la zona posteriore dell'abitacolo
Indicatore della temperatura programmata per la zona posteriore
dell'abitacolo
Tasto per la modalità automatica
Tasto per il ricircolo
Tasto per far diminuire la velocità della ventola nella parte anteriore
dell'abitacolo.
Tasto per far aumentare la velocità della ventola nella parte anteriore
dell'abitacolo.
Tasto per indirizzare il flusso dell'aria a mezza altezza
Tasto per dirigere il flusso dell'aria verso il vano piedi
Tasto per far diminuire la temperatura nella parte anteriore
dell'abitacolo
Tasto per far aumentare la temperatura nella parte anteriore
dell'abitacolo
Tasto per far diminuire la velocità della ventola nella parte posteriore
dell'abitacolo.
Tasto per far aumentare la velocità della ventola nella parte poste-
riore dell'abitacolo.
Tasto per far diminuire la temperatura nella parte posteriore
dell'abitacolo
Tasto per far aumentare la temperatura nella parte posteriore
dell'abitacolo
Tasto per disattivare la funzione di raffreddamento dell'ariaCommutazione da gradi Celsius a gradi Fahrenheit e viceversa
Premere il tasto e, tenendolo premuto, premere il tasto .
Sul display appare indicata l'unità di misura della temperatura adottata dal
sistema.
ATTENZIONE!
Per motivi di sicurezza stradale è importante che i cristalli non siano
appannati e siano liberi da neve e ghiaccio. Solo in questo modo si può
disporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, ventilazione e disap-
pannamento dei cristalli, in modo da apprenderne le modalità d'uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali Ÿpag. 168.
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.
Attivazione della modalità di funzionamento automatica
– Premere il tasto .
– Impostare la temperatura desiderata. Consigliamo una tempera-
tura di 22°C (72°F).
A4
A5
A6
A7
A8
A9
A10
A11AUTO
A12
A133
A142
A15K
A16
A17ž
A18ž
A193
A202
A21ž
A22ž
A23ECON
ECONAUTO
AUTO

Climatizzazione163

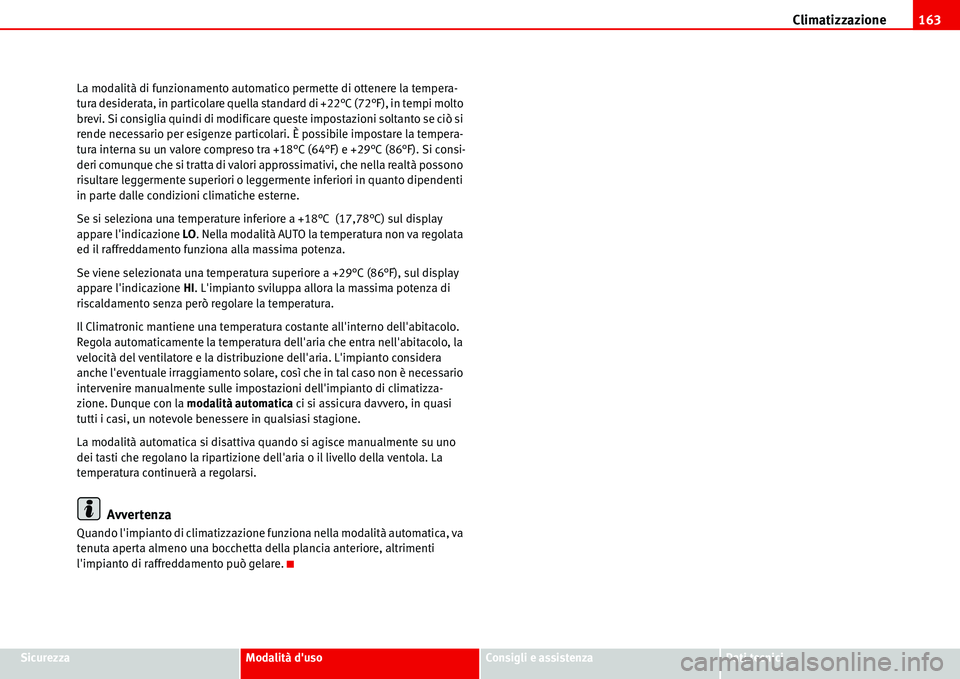

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici La modalità di funzionamento automatico permette di ottenere la tempera-
tura desiderata, in particolare quella standard di +22°C (72°F), in tempi molto
brevi. Si consiglia quindi di modificare queste impostazioni soltanto se ciò si
rende necessario per esigenze particolari. È possibile impostare la tempera-
tura interna su un valore compreso tra +18°C (64°F) e +29°C (86°F). Si consi-
deri comunque che si tratta di valori approssimativi, che nella realtà possono
risultare leggermente superiori o leggermente inferiori in quanto dipendenti
in parte dalle condizioni climatiche esterne.
Se si seleziona una temperature inferiore a +18°C (17,78°C) sul display
appare l'indicazione LO. Nella modalità AUTO la temperatura non va regolata
ed il raffreddamento funziona alla massima potenza.
Se viene selezionata una temperatura superiore a +29°C (86°F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di
riscaldamento senza però regolare la temperatura.
Il Climatronic mantiene una temperatura costante all'interno dell'abitacolo.
Regola automaticamente la temperatura dell'aria che entra nell'abitacolo, la
velocità del ventilatore e la distribuzione dell'aria. L'impianto considera
anche l'eventuale irraggiamento solare, così che in tal caso non è necessario
intervenire manualmente sulle impostazioni dell'impianto di climatizza-
zione. Dunque con la modalità automatica ci si assicura davvero, in quasi
tutti i casi, un notevole benessere in qualsiasi stagione.
La modalità automatica si disattiva quando si agisce manualmente su uno
dei tasti che regolano la ripartizione dell'aria o il livello della ventola. La
temperatura continuerà a regolarsi.
Avvertenza
Quando l'impianto di climatizzazione funziona nella modalità automatica, va
tenuta aperta almeno una bocchetta della plancia anteriore, altrimenti
l'impianto di raffreddamento può gelare.

Climatizzazione 164
Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.
Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti di regolazione del flusso d'aria Ÿfig. 119
o oppure premere ripetutamente uno dei tasti di regola-
zione della temperatura o . La scritta scompare dal
display.
Temperatura
La temperatura impostata è leggibile sul display. È possibile impostare la
temperatura interna su un valore compreso tra +18°C (64°F) e +29°C (86° F).
Si consideri comunque che si tratta di valori approssimativi, che nella realtà
possono risultare leggermente superiori o leggermente inferiori in quanto
dipendenti in parte dalle condizioni climatiche esterne.Se si seleziona una temperature inferiore a +18°C (17,78°C) sul display
appare l'indicazione LO. Nella modalità AUTO la temperatura non va regolata
ed il raffreddamento funziona alla massima potenza.
Se viene selezionata una temperatura superiore a +29°C (86°F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di
riscaldamento senza però regolare la temperatura.
Ventilatore
La ventola può regolarsi in modo graduale attraverso i comandi e . È
consigliabile tenere sempre accesa la ventola al livello più basso, in modo
che nell'abitacolo ci sia sempre un ricambio d'aria costante. Se si posiziona
sullo zero la manopola di regolazione della ventola, il Climatronic si spegne.

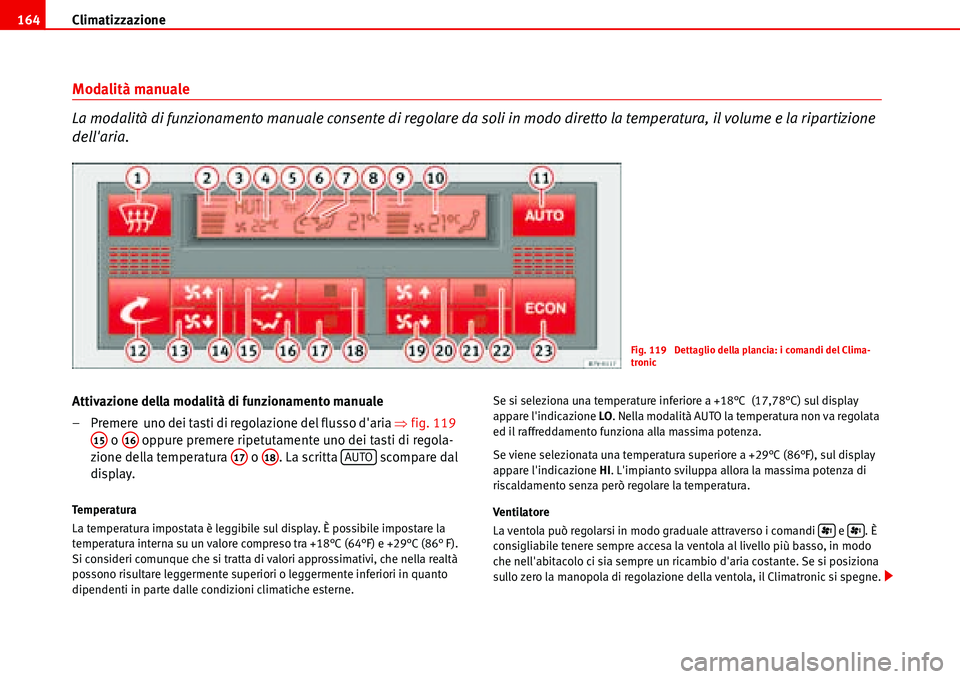

Fig. 119 Dettaglio della plancia: i comandi del Clima-
tronic
A15A16
A17A18AUTO
23

Climatizzazione165

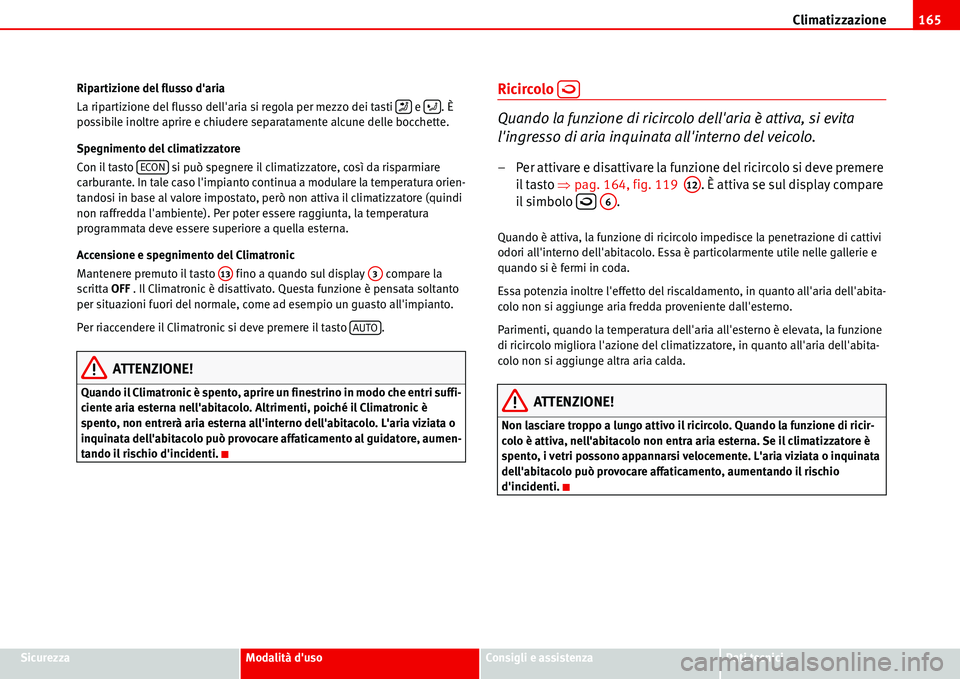

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici Ripartizione del flusso d'aria
La ripartizione del flusso dell'aria si regola per mezzo dei tasti e . È
possibile inoltre aprire e chiudere separatamente alcune delle bocchette.
Spegnimento del climatizzatore
Con il tasto si può spegnere il climatizzatore, così da risparmiare
carburante. In tale caso l'impianto continua a modulare la temperatura orien-
tandosi in base al valore impostato, però non attiva il climatizzatore (quindi
non raffredda l'ambiente). Per poter essere raggiunta, la temperatura
programmata deve essere superiore a quella esterna.
Accensione e spegnimento del Climatronic
Mantenere premuto il tasto fino a quando sul display compare la
scritta OFF . Il Climatronic è disattivato. Questa funzione è pensata soltanto
per situazioni fuori del normale, come ad esempio un guasto all'impianto.
Per riaccendere il Climatronic si deve premere il tasto .
ATTENZIONE!
Quando il Climatronic è spento, aprire un finestrino in modo che entri suffi-
ciente aria esterna nell'abitacolo. Altrimenti, poiché il Climatronic è
spento, non entrerà aria esterna all'interno dell'abitacolo. L'aria viziata o
inquinata dell'abitacolo può provocare affaticamento al guidatore, aumen-
tando il rischio d'incidenti.
Ricircolo
Quando la funzione di ricircolo dell'aria è attiva, si evita
l'ingresso di aria inquinata all'interno del veicolo.
– Per attivare e disattivare la funzione del ricircolo si deve premere
il tasto Ÿpag. 164, fig. 119 . È attiva se sul display compare
il simbolo .
Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all'interno dell'abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda.
Essa potenzia inoltre l'effetto del riscaldamento, in quanto all'aria dell'abita-
colo non si aggiunge aria fredda proveniente dall'esterno.
Parimenti, quando la temperatura dell'aria all'esterno è elevata, la funzione
di ricircolo migliora l'azione del climatizzatore, in quanto all'aria dell'abita-
colo non si aggiunge altra aria calda.
ATTENZIONE!
Non lasciare troppo a lungo attivo il ricircolo. Quando la funzione di ricir-
colo è attiva, nell'abitacolo non entra aria esterna. Se il climatizzatore è
spento, i vetri possono appannarsi velocemente. L'aria viziata o inquinata
dell'abitacolo può provocare affaticamento, aumentando il rischio
d'incidenti.
K
ECON
A13A3
AUTO

A12
A6

Climatizzazione 166
Climatronic per il vano passeggeri
Regolare la temperatura nel vano passeggeri
– La temperatura si seleziona con i tasti Ÿfig. 120 e che
resta memorizzata fino a quando non si imposta una nuova
temperatura.
Regolare la temperatura nel vano passeggeri
– I tasti e servono ad aumentare o diminuire la velocità della
ventola, e dunque la portata d'aria.
Il Climatronic per il vano passeggeri funziona solo nella modalità di ricircolo
Non entra aria esterna.
Il Climatronic può essere dotato o meno di un climatizzatore supplementare
38) per il vano passeggeri.Climatronic senza climatizzatore supplementare per il vano passeggeri
La temperatura regolata per la parte posteriore dell'abitacolo può essere infe-
riore al massimo di 3°C rispetto alla temperatura del vano di guida. Non è
possibile regolarla ad una temperatura più bassa.
Se il Climatronic rileva che occorre riscaldare il vano passeggeri, attiva lo
scambiatore supplementare di calore. L'aria calda esce dai diffusori posti nel
pavimento Ÿpag. 167.
Se invece il Climatronic rileva che l'abitacolo deve essere raffreddato, l'aria
condizionata entra solo attraverso le bocchette del vano di guida
Ÿpag. 167.
Climatronic con climatizzatore supplementare per il vano passeggeri
La temperatura programmabile per la parte posteriore dell'abitacolo potrà
essere fino a 3°C inferiore a quella del vano di guida.

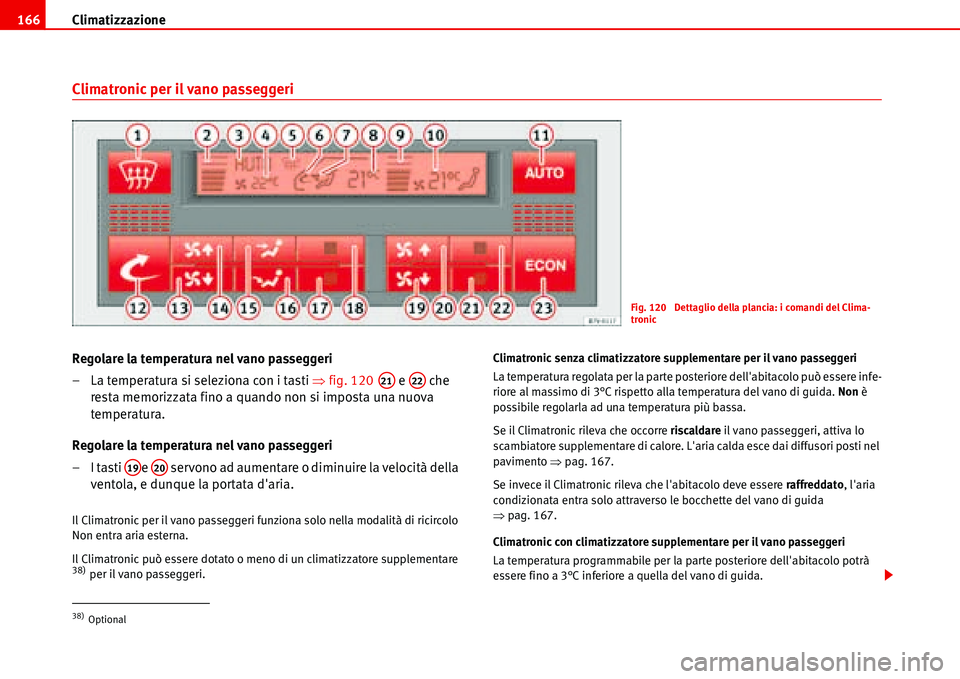

Fig. 120 Dettaglio della plancia: i comandi del Clima-
tronic
38)Optional
A21A22
A19A20

Climatizzazione167
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici Se il Climatronic rileva che occorre riscaldare il vano passeggeri, attiva lo
scambiatore supplementare di calore. L'aria calda esce dai diffusori posti nel
pavimento Ÿpag. 167.
Se invece il Climatronic rileva che l'abitacolo deve essere raffreddato,
l'entrata d'aria fredda per il vano passeggeri avviene attraverso le apposite
bocchette ubicate nel sottocielo Ÿpag. 167.
Bocchette di aerazione del vano passeggeri
Bocchetta di aerazione per riscaldamento del vano passeggeri
Le bocchette di ventilazione Ÿfig. 121 del vano passeggeri si trovano nella
zona posteriore della fiancata sinistra dell'abitacolo, in prossimità del pavi-
mento.
Bocchette d'aria nel sottocielo
I veicoli dotati di climatizzatore supplementare
39) dispongono di una serie di
bocchette situate sopra ad ognuno dei sedili posteriori Ÿfig. 122.
Le bocchette del sottocielo possono essere chiuse ed aperte ciascuna singo-
larmente. È possibile anche regolare la direzione del flusso d'aria orientando
nel modo desiderato le griglie di ogni bocchetta.
Ogni bocchetta dispone di due rotelle zigrinate. La rotella sinistra apre e
chiude le bocchette mentre che la rotella destra regola la distribuzione
dell'aria verso la testa oppure a mezza altezza.Fig. 121 Bocchetta di
aerazione per riscalda-
mento del vano passeg-
geri
39)Optional
Fig. 122 Bocchette d'aria
fredda nel sottocielo.

Climatizzazione 168

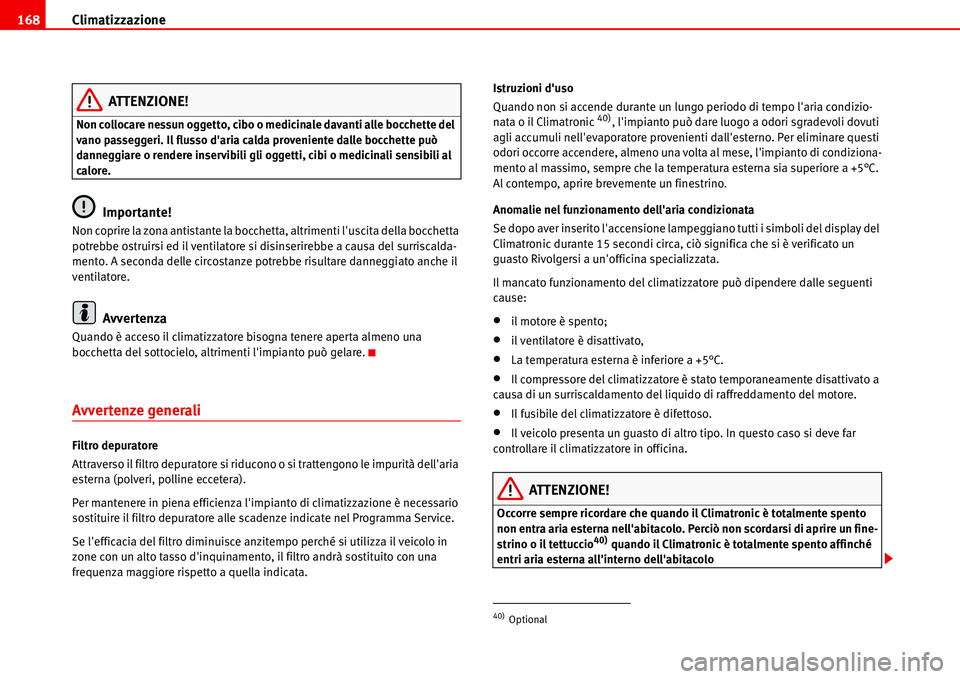

ATTENZIONE!
Non collocare nessun oggetto, cibo o medicinale davanti alle bocchette del
vano passeggeri. Il flusso d'aria calda proveniente dalle bocchette può
danneggiare o rendere inservibili gli oggetti, cibi o medicinali sensibili al
calore.
Importante!
Non coprire la zona antistante la bocchetta, altrimenti l'uscita della bocchetta
potrebbe ostruirsi ed il ventilatore si disinserirebbe a causa del surriscalda-
mento. A seconda delle circostanze potrebbe risultare danneggiato anche il
ventilatore.
Avvertenza
Quando è acceso il climatizzatore bisogna tenere aperta almeno una
bocchetta del sottocielo, altrimenti l'impianto può gelare.
Avvertenze generali
Filtro depuratore
Attraverso il filtro depuratore si riducono o si trattengono le impurità dell'aria
esterna (polveri, polline eccetera).
Per mantenere in piena efficienza l'impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service.
Se l'efficacia del filtro diminuisce anzitempo perché si utilizza il veicolo in
zone con un alto tasso d'inquinamento, il filtro andrà sostituito con una
frequenza maggiore rispetto a quella indicata.Istruzioni d'uso
Quando non si accende durante un lungo periodo di tempo l'aria condizio-
nata o il Climatronic
40), l'impianto può dare luogo a odori sgradevoli dovuti
agli accumuli nell'evaporatore provenienti dall'esterno. Per eliminare questi
odori occorre accendere, almeno una volta al mese, l'impianto di condiziona-
mento al massimo, sempre che la temperatura esterna sia superiore a +5°C.
Al contempo, aprire brevemente un finestrino.
Anomalie nel funzionamento dell'aria condizionata
Se dopo aver inserito l'accensione lampeggiano tutti i simboli del display del
Climatronic durante 15 secondi circa, ciò significa che si è verificato un
guasto Rivolgersi a un'officina specializzata.
Il mancato funzionamento del climatizzatore può dipendere dalle seguenti
cause:
•il motore è spento;
•il ventilatore è disattivato,
•La temperatura esterna è inferiore a +5°C.
•Il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido di raffreddamento del motore.
•Il fusibile del climatizzatore è difettoso.
•Il veicolo presenta un guasto di altro tipo. In questo caso si deve far
controllare il climatizzatore in officina.
ATTENZIONE!
Occorre sempre ricordare che quando il Climatronic è totalmente spento
non entra aria esterna nell'abitacolo. Perciò non scordarsi di aprire un fine-
strino o il tettuccio
40) quando il Climatronic è totalmente spento affinché
entri aria esterna all'interno dell'abitacolo
40)Optional
