Seat Alhambra 2009 Betriebsanleitung (in German)

Fahrerassistenzsysteme

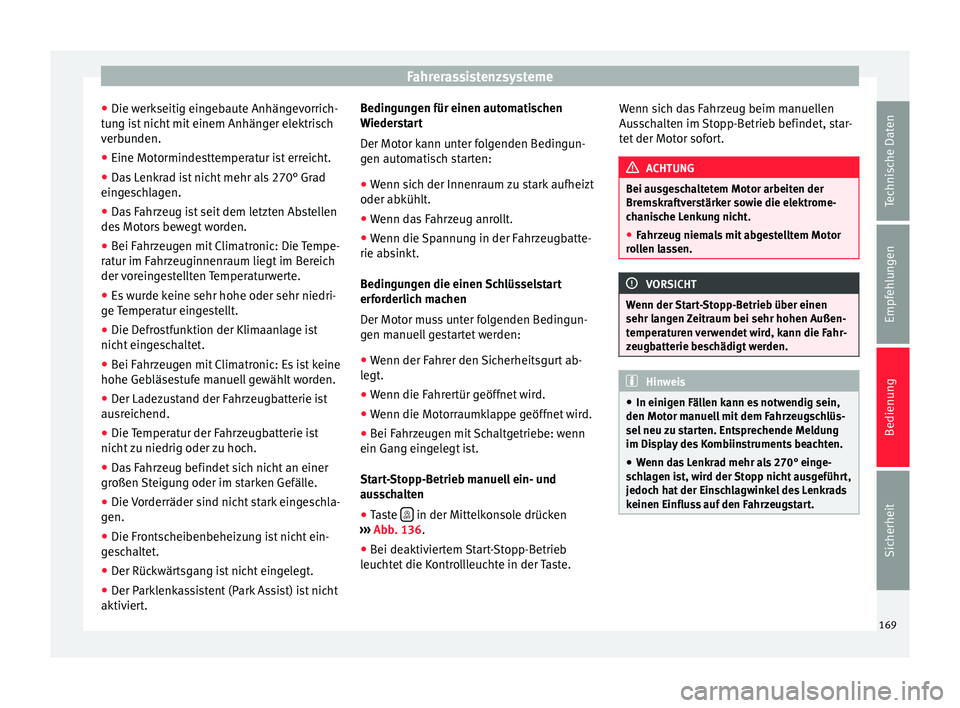

● Die werkseitig eingebaute Anhängevorrich-
tung ist nicht mit einem Anhänger elektrisch
verbunden.
● Eine Motormindesttemperatur ist erreicht.
● Das Lenkrad ist nicht mehr als 270° Grad
eingeschlagen.
● Das Fahrzeug ist seit dem letzten Abstellen
des Motors bewegt worden.
● Bei Fahrzeugen mit Climatronic: Die Tempe-
ratur im Fahrzeuginnenraum liegt im Bereich
der voreingestellten Temperaturwerte.
● Es wurde keine sehr hohe oder sehr niedri-
ge Temperatur eingestellt.
● Die Defrostfunktion der Klimaanlage ist
nicht eingeschaltet.
● Bei Fahrzeugen mit Climatronic: Es ist keine
hohe Gebläsestufe manuell gewählt worden.
● Der Ladezustand der Fahrzeugbatterie ist
ausreichend.
● Die Temperatur der Fahrzeugbatterie ist
nicht zu niedrig oder zu hoch.
● Das Fahrzeug befindet sich nicht an einer
großen Steigung oder im starken Gefälle.
● Die Vorderräder sind nicht stark eingeschla-
gen.
● Die Frontscheibenbeheizung ist nicht ein-
geschaltet.
● Der Rückwärtsgang ist nicht eingelegt.
● Der Parklenkassistent (Park Assist) ist nicht
aktiviert. Bedingungen für einen automatischen
Wiederstart
Der Motor kann unter folgenden Bedingun-
gen automatisch starten:
●
Wenn sich der Innenraum zu stark aufheizt
oder abkühlt.
● Wenn das Fahrzeug anrollt.
● Wenn die Spannung in der Fahrzeugbatte-
rie absinkt.
Bedingungen die einen Schlüsselstart
erforderlich machen
Der Motor muss unter folgenden Bedingun-
gen manuell gestartet werden:
● Wenn der Fahrer den Sicherheitsgurt ab-
legt.
● Wenn die Fahrertür geöffnet wird.
● Wenn die Motorraumklappe geöffnet wird.
● Bei Fahrzeugen mit Schaltgetriebe: wenn
ein Gang eingelegt ist.
Start-Stopp-Betrieb manuell ein- und
ausschalten
● Taste  in der Mittelkonsole drücken
››› Abb. 136 .
● Bei de
aktiviertem Start-Stopp-Betrieb
leuchtet die Kontrollleuchte in der Taste. Wenn sich das Fahrzeug beim manuellen
Ausschalten im Stopp-Betrieb befindet, star-
tet der Motor sofort. ACHTUNG
Bei ausgeschaltetem Motor arbeiten der
Bremskraftverstärker sowie die elektrome-
chanische Lenkung nicht.
● Fahrzeug niemals mit abgestelltem Motor
rollen lassen. VORSICHT
Wenn der Start-Stopp-Betrieb über einen
sehr langen Zeitraum bei sehr hohen Außen-
temperaturen verwendet wird, kann die Fahr-
zeugbatterie beschädigt werden. Hinweis
● In einigen Fällen kann es notwendig sein,
den Motor manuell mit dem Fahrzeugschlüs-
sel neu zu starten. Entsprechende Meldung
im Display des Kombiinstruments beachten.
● Wenn das Lenkrad mehr als 270° einge-
schlagen ist, wird der Stopp nicht ausgeführt,
jedoch hat der Einschlagwinkel des Lenkrads
keinen Einfluss auf den Fahrzeugstart. 169
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

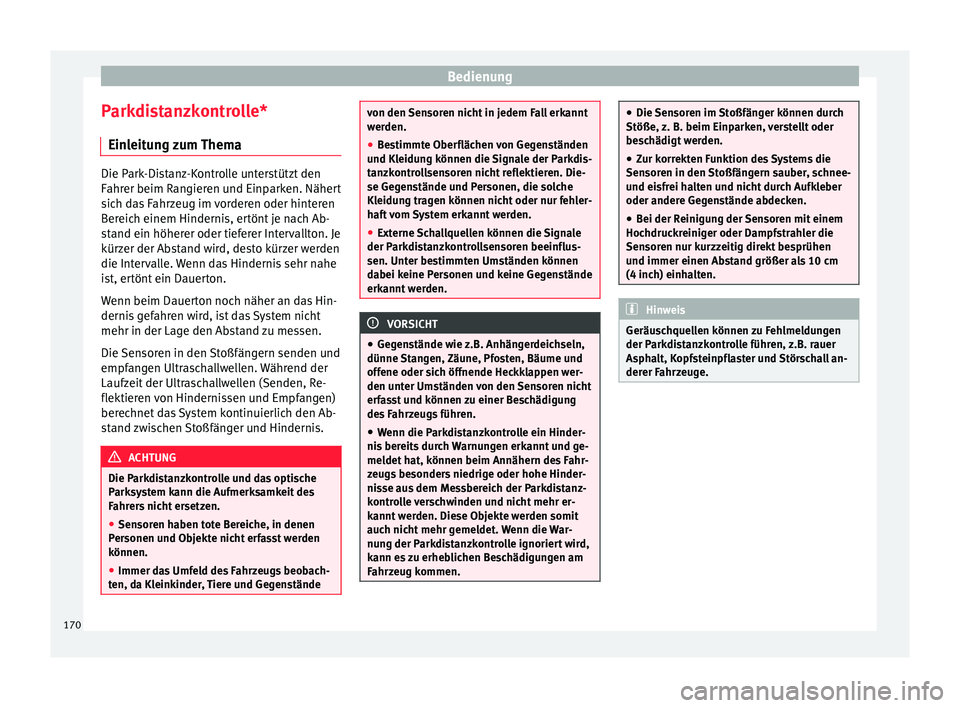

Parkdistanzkontrolle* Einleitung zum Thema Die Park-Distanz-Kontrolle unterstützt den
Fahrer beim Rangieren und Einparken. Nähert
sich das Fahrzeug im vorderen oder hinteren
Bereich einem Hindernis, ertönt je nach Ab-
stand ein höherer oder tieferer Intervallton. Je
kürzer der Abstand wird, desto kürzer werden
die Intervalle. Wenn das Hindernis sehr nahe
ist, ertönt ein Dauerton.
Wenn beim Dauerton noch näher an das Hin-
dernis gefahren wird, ist das System nicht
mehr in der Lage den Abstand zu messen.
Die Sensoren in den Stoßfängern senden und
empfangen Ultraschallwellen. Während der
Laufzeit der Ultraschallwellen (Senden, Re-
flektieren von Hindernissen und Empfangen)
berechnet das System kontinuierlich den Ab-
stand zwischen Stoßfänger und Hindernis.
ACHTUNG
Die Parkdistanzkontrolle und das optische
Parksystem kann die Aufmerksamkeit des
Fahrers nicht ersetzen.
● Sensoren haben tote Bereiche, in denen
Personen und Objekte nicht erfasst werden
können.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kleinkinder, Tiere und Gegenstände von den Sensoren nicht in jedem Fall erkannt
werden.
●
Bestimmte Oberflächen von Gegenständen
und Kleidung können die Signale der Parkdis-
tanzkontrollsensoren nicht reflektieren. Die-
se Gegenstände und Personen, die solche
Kleidung tragen können nicht oder nur fehler-
haft vom System erkannt werden.
● Externe Schallquellen können die Signale
der Parkdistanzkontrollsensoren beeinflus-
sen. Unter bestimmten Umständen können
dabei keine Personen und keine Gegenstände
erkannt werden. VORSICHT
● Gegenstände wie z.B. Anhängerdeichseln,
dünne Stangen, Zäune, Pfosten, Bäume und
offene oder sich öffnende Heckklappen wer-
den unter Umständen von den Sensoren nicht
erfasst und können zu einer Beschädigung
des Fahrzeugs führen.
● Wenn die Parkdistanzkontrolle ein Hinder-
nis bereits durch Warnungen erkannt und ge-
meldet hat, können beim Annähern des Fahr-
zeugs besonders niedrige oder hohe Hinder-
nisse aus dem Messbereich der Parkdistanz-
kontrolle verschwinden und nicht mehr er-
kannt werden. Diese Objekte werden somit
auch nicht mehr gemeldet. Wenn die War-
nung der Parkdistanzkontrolle ignoriert wird,
kann es zu erheblichen Beschädigungen am
Fahrzeug kommen. ●
Die Sensoren im Stoßfänger können durch
Stöße, z. B. beim Einparken, verstellt oder
beschädigt werden.
● Zur korrekten Funktion des Systems die
Sensoren in den Stoßfängern sauber, schnee-
und eisfrei halten und nicht durch Aufkleber
oder andere Gegenstände abdecken.
● Bei der Reinigung der Sensoren mit einem
Hochdruckreiniger oder Dampfstrahler die
Sensoren nur kurzzeitig direkt besprühen
und immer einen Abstand größer als 10 cm
(4 inch) einhalten. Hinweis
Geräuschquellen können zu Fehlmeldungen
der Parkdistanzkontrolle führen, z.B. rauer
Asphalt, Kopfsteinpflaster und Störschall an-
derer Fahrzeuge. 170

Fahrerassistenzsysteme

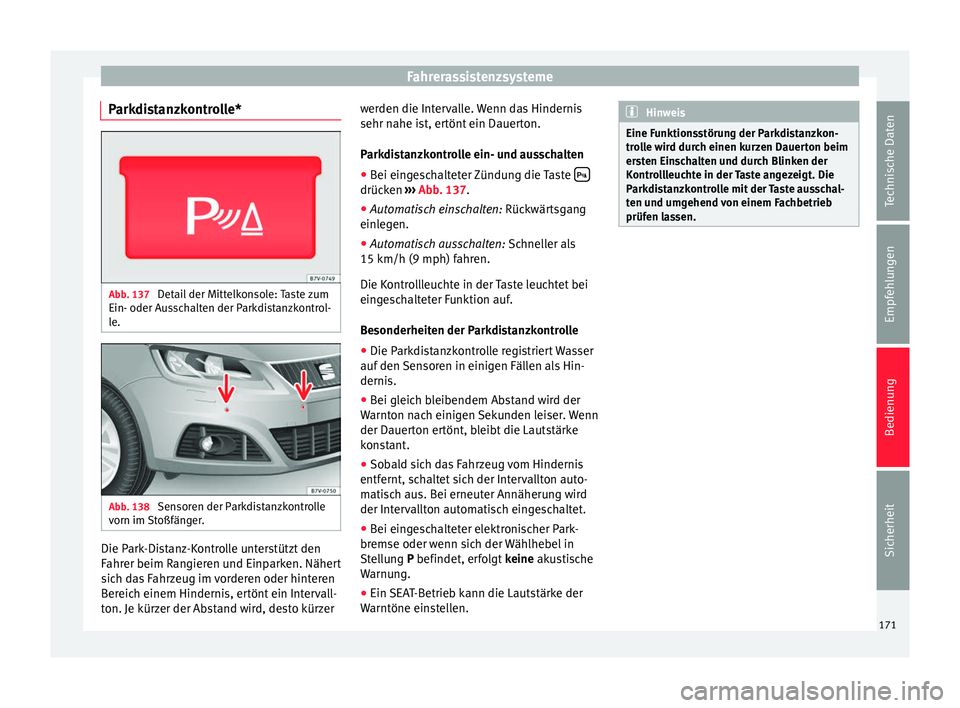

Parkdistanzkontrolle* Abb. 137
Detail der Mittelkonsole: Taste zum
Ein- oder Ausschalten der Parkdistanzkontrol-
le. Abb. 138
Sensoren der Parkdistanzkontrolle
vorn im Stoßfänger. Die Park-Distanz-Kontrolle unterstützt den
Fahrer beim Rangieren und Einparken. Nähert
sich das Fahrzeug im vorderen oder hinteren
Bereich einem Hindernis, ertönt ein Intervall-
ton. Je kürzer der Abstand wird, desto kürzer werden die Intervalle. Wenn das Hindernis
sehr nahe ist, ertönt ein Dauerton.
Parkdistanzkontrolle ein- und ausschalten
● Bei eingeschalteter Zündung die Taste  drücken
››› Abb. 137 .
● Automatis
ch einschalten: Rückwärtsgang
einl

egen.
● Automatisch ausschalten: Schneller als
15 km/h (9 mph) fahren.
Die Kontrollleuchte in der Taste leuchtet bei
eingeschalteter Funktion auf.
Besonderheiten der Parkdistanzkontrolle
● Die Parkdistanzkontrolle registriert Wasser
auf den Sensoren in einigen Fällen als Hin-
dernis.
● Bei gleich bleibendem Abstand wird der
Warnton nach einigen Sekunden leiser. Wenn
der Dauerton ertönt, bleibt die Lautstärke
konstant.
● Sobald sich das Fahrzeug vom Hindernis
entfernt, schaltet sich der Intervallton auto-
matisch aus. Bei erneuter Annäherung wird
der Intervallton automatisch eingeschaltet.
● Bei eingeschalteter elektronischer Park-
bremse oder wenn sich der Wählhebel in
Stellung
P befindet, erfolgt keine akustische
Warnung.
● Ein SEAT-Betrieb kann die Lautstärke der
Warntöne einstellen. Hinweis
Eine Funktionsstörung der Parkdistanzkon-
trolle wird durch einen kurzen Dauerton beim
ersten Einschalten und durch Blinken der
Kontrollleuchte in der Taste angezeigt. Die
Parkdistanzkontrolle mit der Taste ausschal-
ten und umgehend von einem Fachbetrieb
prüfen lassen. 171
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

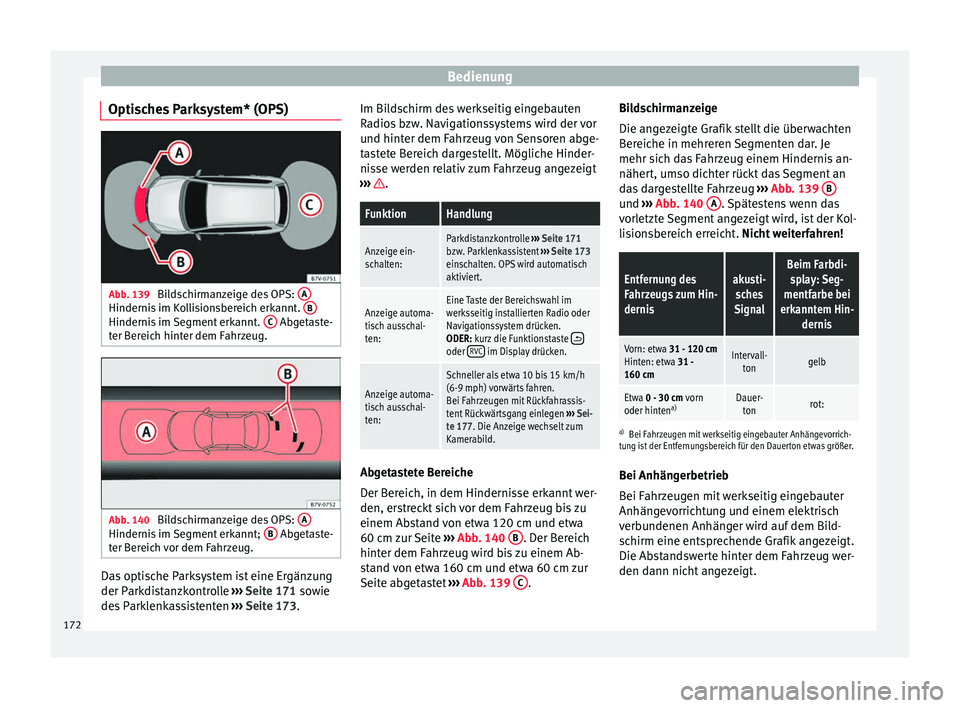

Optisches Parksystem* (OPS) Abb. 139
Bildschirmanzeige des OPS: AHindernis im Kollisionsbereich erkannt.
BHindernis im Segment erkannt.
C Abgetaste-
ter Bereich hinter dem Fahrzeug. Abb. 140
Bildschirmanzeige des OPS: AHindernis im Segment erkannt;
B Abgetaste-
ter Bereich vor dem Fahrzeug. Das optische Parksystem ist eine Ergänzung
der Parkdistanzkontrolle
››› Seite 171 sowie
de s
Parklenkassistenten ››› Seite 173. Im Bildschirm des werkseitig eingebauten
Radios bzw. Navigationssystems wird der vor
und hinter dem Fahrzeug von Sensoren abge-
tastete Bereich dargestellt. Mögliche Hinder-
nisse werden relativ zum Fahrzeug angezeigt
››› .
FunktionHandlung
Anzeige ein-
schalten:Parkdistanzkontrolle
››› Seite 171
bzw. Parklenkassistent ››› Seite 173
einschalten. OPS wird automatisch
aktiviert.
Anzeige automa-
tisch ausschal-
ten:Eine Taste der Bereichswahl im
werksseitig installierten Radio oder
Navigationssystem drücken.
ODER: kurz die Funktionstaste
oder RVC im Display drücken.
Anzeige automa-
tisch ausschal-
ten:
Schneller als etwa 10 bis 15 km/h
(6-9 mph) vorwärts fahren.
Bei Fahrzeugen mit Rückfahrassis-
tent Rückwärtsgang einlegen
››› Sei-
te 177. Die Anzeige wechselt zum
Kamerabild. Abgetastete Bereiche
Der Bereich, in dem Hindernisse erkannt wer-
den, erstreckt sich vor dem Fahrzeug bis zu
einem Abstand von etwa 120 cm und etwa
60 cm zur Seite
›››
Abb. 140 B . Der Bereich
hinter dem Fahrzeug wird bis zu einem Ab-
stand von etwa 160 cm und etwa 60 cm zur
Seite abgetastet ›››
Abb. 139 C .Bildschirmanzeige
Die angezeigte Grafik stellt die überwachten
Bereiche in mehreren Segmenten dar. Je
mehr sich das Fahrzeug einem Hindernis an-
nähert, umso dichter rückt das Segment an
das dargestellte Fahrzeug
››› Abb. 139 B und
››› Abb. 140 A . Spätestens wenn das
vorletzte Segment angezeigt wird, ist der Kol-
lisionsbereich erreicht. Nicht weiterfahren!
Entfernung des
Fahrzeugs zum Hin-
dernisakusti-
sches
SignalBeim Farbdi- splay: Seg-
mentfarbe bei
erkanntem Hin- dernis
Vorn: etwa 31 - 120 cmHinten: etwa 31 -
160 cmIntervall- tongelb
Etwa 0 - 30 cm vorn
oder hinten a)Dauer-
tonrot:
a) Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrich-
tung ist der Entfernungsbereich für den Dauerton etwas größer.
Bei Anhängerbetrieb
Bei Fahrzeugen mit werkseitig eingebauter
Anhängevorrichtung und einem elektrisch
verbundenen Anhänger wird auf dem Bild-
schirm eine entsprechende Grafik angezeigt.
Die Abstandswerte hinter dem Fahrzeug wer-
den dann nicht angezeigt.
172

Fahrerassistenzsysteme

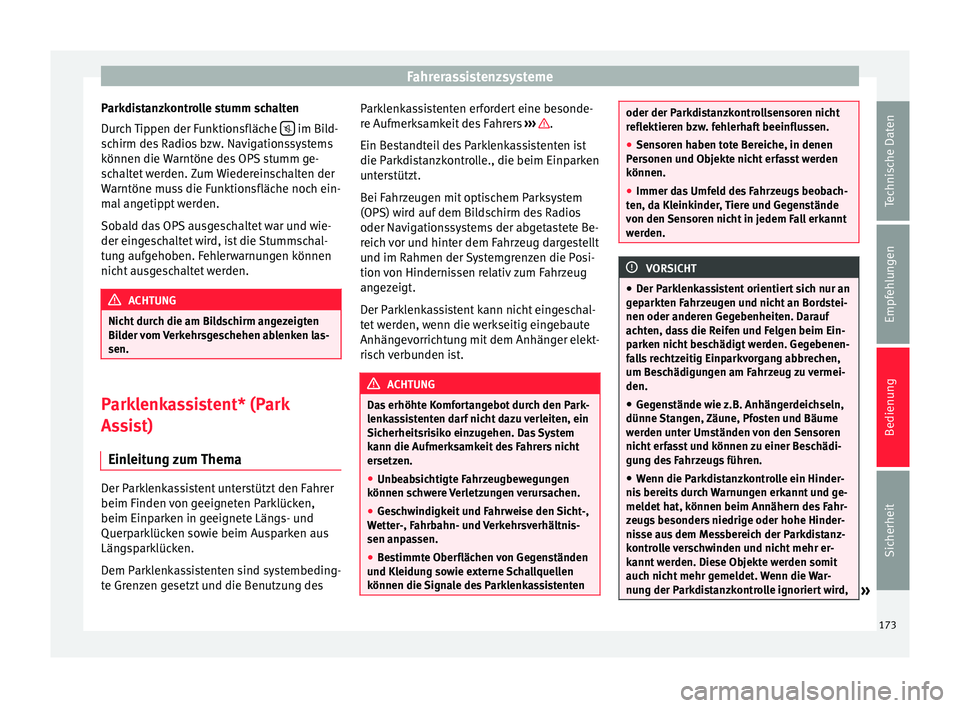

Parkdistanzkontrolle stumm schalten
Durch Tippen der Funktionsfläche  im Bild-
schirm des Radios bzw. Navigationssystems
können die Warntöne des OPS stumm ge-
schaltet werden. Zum Wiedereinschalten der
Warntöne muss die Funktionsfläche noch ein-
mal angetippt werden.
Sobald das OPS ausgeschaltet war und wie-
der eingeschaltet wird, ist die Stummschal-
tung aufgehoben. Fehlerwarnungen können
nicht ausgeschaltet werden. ACHTUNG
Nicht durch die am Bildschirm angezeigten
Bilder vom Verkehrsgeschehen ablenken las-
sen. Parklenkassistent* (Park
Assist)
Einleitung zum Thema Der Parklenkassistent unterstützt den Fahrer
beim Finden von geeigneten Parklücken,
beim Einparken in geeignete Längs- und
Querparklücken sowie beim Ausparken aus
Längsparklücken.
Dem Parklenkassistenten sind systembeding-
te Grenzen gesetzt und die Benutzung des Parklenkassistenten erfordert eine besonde-
re Aufmerksamkeit des Fahrers
››› .
Ein Bestandteil des Parklenkassistenten ist
die Parkdistanzkontrolle., die beim Einparken
unterstützt.
Bei Fahrzeugen mit optischem Parksystem
(OPS) wird auf dem Bildschirm des Radios
oder Navigationssystems der abgetastete Be-
reich vor und hinter dem Fahrzeug dargestellt
und im Rahmen der Systemgrenzen die Posi-
tion von Hindernissen relativ zum Fahrzeug
angezeigt.
Der Parklenkassistent kann nicht eingeschal-
tet werden, wenn die werkseitig eingebaute
Anhängevorrichtung mit dem Anhänger elekt-
risch verbunden ist. ACHTUNG
Das erhöhte Komfortangebot durch den Park-
lenkassistenten darf nicht dazu verleiten, ein
Sicherheitsrisiko einzugehen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Unbeabsichtigte Fahrzeugbewegungen
können schwere Verletzungen verursachen.
● Geschwindigkeit und Fahrweise den Sicht-,
Wetter-, Fahrbahn- und Verkehrsverhältnis-
sen anpassen.
● Bestimmte Oberflächen von Gegenständen
und Kleidung sowie externe Schallquellen
können die Signale des Parklenkassistenten oder der Parkdistanzkontrollsensoren nicht
reflektieren bzw. fehlerhaft beeinflussen.
●
Sensoren haben tote Bereiche, in denen
Personen und Objekte nicht erfasst werden
können.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kleinkinder, Tiere und Gegenstände
von den Sensoren nicht in jedem Fall erkannt
werden. VORSICHT
● Der Parklenkassistent orientiert sich nur an
geparkten Fahrzeugen und nicht an Bordstei-
nen oder anderen Gegebenheiten. Darauf
achten, dass die Reifen und Felgen beim Ein-
parken nicht beschädigt werden. Gegebenen-
falls rechtzeitig Einparkvorgang abbrechen,
um Beschädigungen am Fahrzeug zu vermei-
den.
● Gegenstände wie z.B. Anhängerdeichseln,
dünne Stangen, Zäune, Pfosten und Bäume
werden unter Umständen von den Sensoren
nicht erfasst und können zu einer Beschädi-
gung des Fahrzeugs führen.
● Wenn die Parkdistanzkontrolle ein Hinder-
nis bereits durch Warnungen erkannt und ge-
meldet hat, können beim Annähern des Fahr-
zeugs besonders niedrige oder hohe Hinder-
nisse aus dem Messbereich der Parkdistanz-
kontrolle verschwinden und nicht mehr er-
kannt werden. Diese Objekte werden somit
auch nicht mehr gemeldet. Wenn die War-
nung der Parkdistanzkontrolle ignoriert wird, » 173Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung
kann es zu erheblichen Beschädigungen am
Fahrzeug kommen. Das Gleiche gilt auch für
den Parklenkassistenten (z.B. beim Parken
hinter einem Lkw oder Motorrad). Daher wäh-
rend des Einparkvorgangs immer den Frei-
raum vor und hinter dem Fahrzeug beobach-
ten und ggf. rechtzeitig eingreifen.
● Zur korrekten Funktion des Systems die
Sensoren in den Stoßfängern sauber, schnee-
und eisfrei halten und nicht abdecken.
● Die Sensoren im Stoßfänger können durch
Stöße, z. B. beim Einparken, verstellt oder
beschädigt werden.
● Bei der Reinigung der Sensoren mit einem
Hochdruckreiniger oder Dampfstrahler die
Sensoren nur kurzzeitig direkt besprühen
und immer einen Abstand größer als 10 cm
einhalten. Hinweis
Bei einer Störung des Systems an einen Fach-
betrieb wenden. SEAT empfiehlt den Besuch

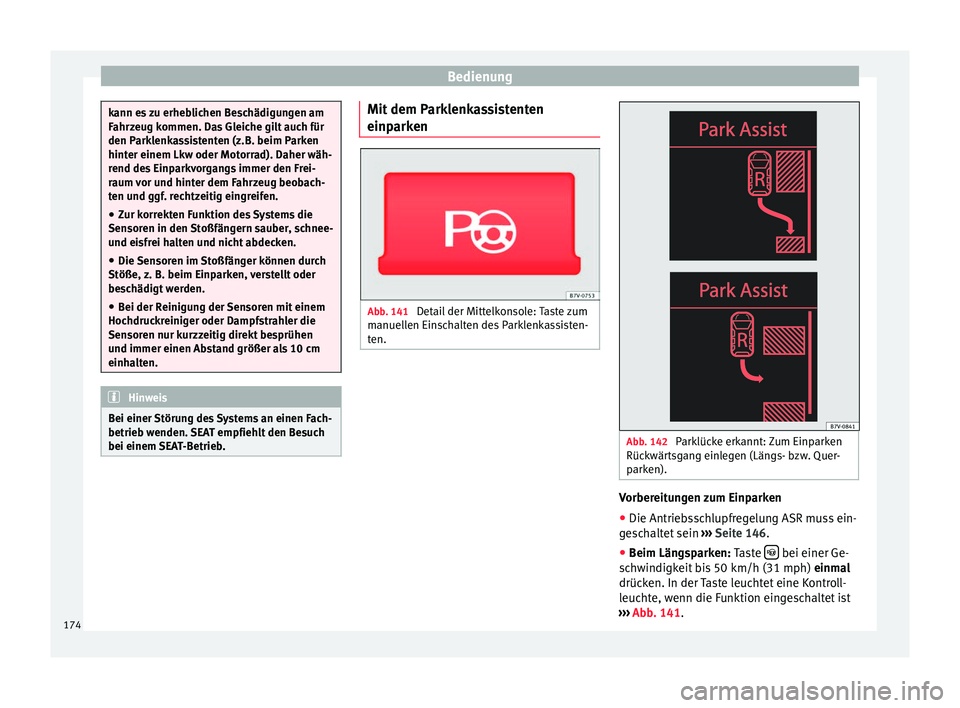

bei einem SEAT-Betrieb. Mit dem Parklenkassistenten
einparken
Abb. 141
Detail der Mittelkonsole: Taste zum
manuellen Einschalten des Parklenkassisten-
ten. Abb. 142
Parklücke erkannt: Zum Einparken
Rückwärtsgang einlegen (Längs- bzw. Quer-
parken). Vorbereitungen zum Einparken
● Die Antriebsschlupfregelung ASR muss ein-
geschaltet sein ›››
Seite 146.
● Beim Längsparken: Taste  bei einer Ge-
schwindigkeit bis 50 km/h (31 mph) einmal
drüc k
en. In der Taste leuchtet eine Kontroll-
leuchte, wenn die Funktion eingeschaltet ist
››› Abb. 141
.
174

Fahrerassistenzsysteme

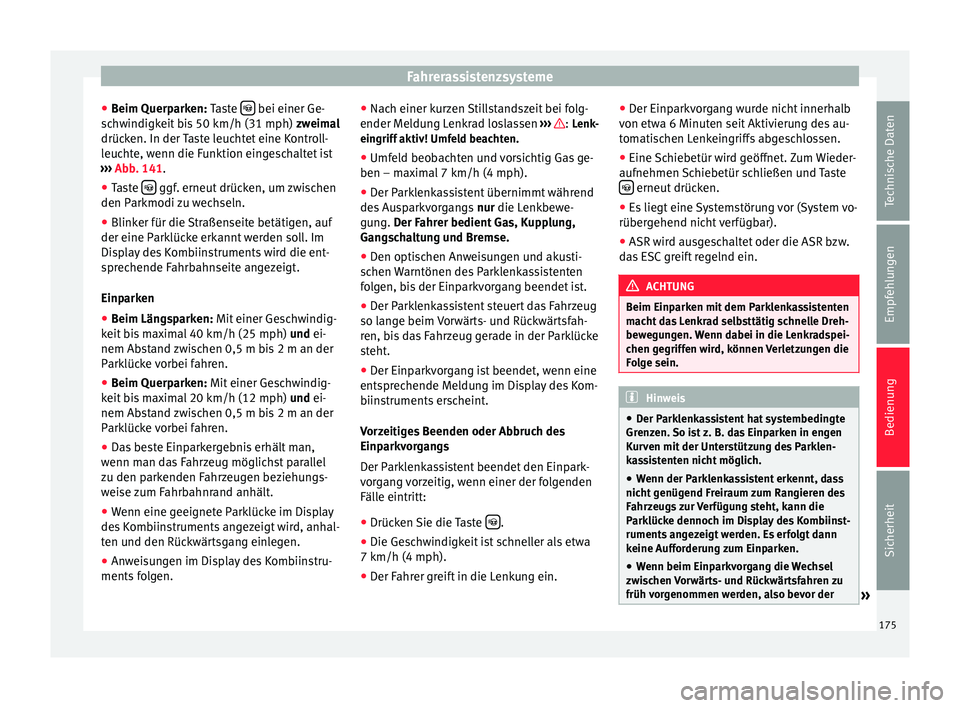

● Beim Querparken: Taste  bei einer Ge-
schwindigkeit bis 50 km/h (31 mph) zweimal
drücken. In der Taste leuchtet eine Kontroll-
leuchte, wenn die Funktion eingeschaltet ist
››› Abb. 141 .
● Ta
ste  ggf. erneut drücken, um zwischen
den Parkmodi zu wechseln.
● Blinker für die Straßenseite betätigen, auf
der eine Parklücke erkannt werden soll. Im
Display des Kombiinstruments wird die ent-
sprechende Fahrbahnseite angezeigt.
Einparken
● Beim Längsparken: Mit einer Geschwindig-
k eit

bis maximal 40 km/h (25 mph) und ei-
nem Abstand zwischen 0,5 m bis 2 m an der
Parklücke vorbei fahren.
● Beim Querparken: Mit einer Geschwindig-
keit bis maximal 20 km/h (12 mph) und ei-
nem Abstand zwischen 0,5 m bis 2 m an der
Parklücke vorbei fahren.
● Das beste Einparkergebnis erhält man,
wenn man das Fahrzeug möglichst parallel
zu den parkenden Fahrzeugen beziehungs-
weise zum Fahrbahnrand anhält.
● Wenn eine geeignete Parklücke im Display
des Kombiinstruments angezeigt wird, anhal-
ten und den Rückwärtsgang einlegen.
● Anweisungen im Display des Kombiinstru-
ments folgen. ●
Nach einer kurzen Stillstandszeit bei folg-
ender Meldung Lenkrad loslassen ››› :
Lenk-
ein griff

aktiv! Umfeld beachten.
● Umfeld beobachten und vorsichtig Gas ge-
ben – maximal 7 km/h (4 mph).
● Der Parklenkassistent übernimmt während
des Ausparkvorgangs nur
die Lenkbewe-
gung. Der Fahrer bedient Gas, Kupplung,
Gangschaltung und Bremse.
● Den optischen Anweisungen und akusti-
schen Warntönen des Parklenkassistenten
folgen, bis der Einparkvorgang beendet ist.
● Der Parklenkassistent steuert das Fahrzeug
so lange beim Vorwärts- und Rückwärtsfah-
ren, bis das Fahrzeug gerade in der Parklücke
steht.
● Der Einparkvorgang ist beendet, wenn eine
entsprechende Meldung im Display des Kom-
biinstruments erscheint.
Vorzeitiges Beenden oder Abbruch des
Einparkvorgangs
Der Parklenkassistent beendet den Einpark-
vorgang vorzeitig, wenn einer der folgenden
Fälle eintritt:
● Drücken Sie die Taste  .
● Die Geschwindigkeit ist schneller als etwa
7 km/h (4 mph).
● Der Fahrer greift in die Lenkung ein. ●
Der Einparkvorgang wurde nicht innerhalb
von etwa 6 Minuten seit Aktivierung des au-
tomatischen Lenkeingriffs abgeschlossen.
● Eine Schiebetür wird geöffnet. Zum Wieder-
aufnehmen Schiebetür schließen und Taste  erneut drücken.
● Es liegt eine Systemstörung vor (System vo-
rübergehend nicht verfügbar).
● ASR wird ausgeschaltet oder die ASR bzw.
das ESC greift regelnd ein. ACHTUNG
Beim Einparken mit dem Parklenkassistenten
macht das Lenkrad selbsttätig schnelle Dreh-
bewegungen. Wenn dabei in die Lenkradspei-
chen gegriffen wird, können Verletzungen die
Folge sein. Hinweis
● Der Parklenkassistent hat systembedingte
Grenzen. So ist z. B. das Einparken in engen
Kurven mit der Unterstützung des Parklen-
kassistenten nicht möglich.
● Wenn der Parklenkassistent erkennt, dass
nicht genügend Freiraum zum Rangieren des
Fahrzeugs zur Verfügung steht, kann die
Parklücke dennoch im Display des Kombiinst-
ruments angezeigt werden. Es erfolgt dann
keine Aufforderung zum Einparken.
● Wenn beim Einparkvorgang die Wechsel
zwischen Vorwärts- und Rückwärtsfahren zu
früh vorgenommen werden, also bevor der » 175
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

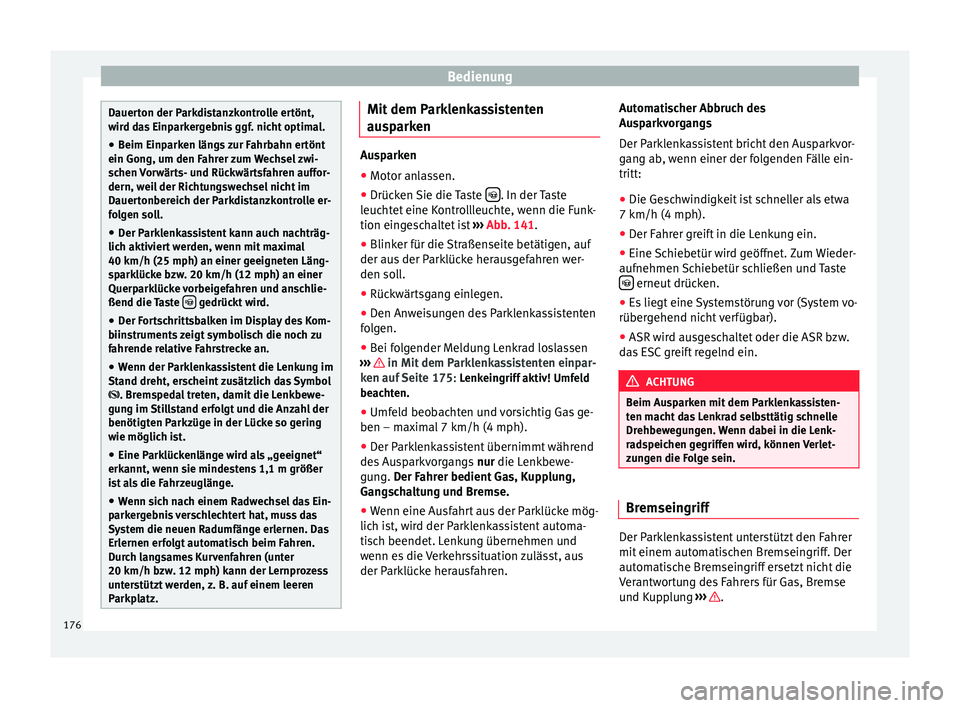

Dauerton der Parkdistanzkontrolle ertönt,
wird das Einparkergebnis ggf. nicht optimal.
● Beim Einparken längs zur Fahrbahn ertönt
ein Gong, um den Fahrer zum Wechsel zwi-
schen Vorwärts- und Rückwärtsfahren auffor-
dern, weil der Richtungswechsel nicht im
Dauertonbereich der Parkdistanzkontrolle er-
folgen soll.
● Der Parklenkassistent kann auch nachträg-
lich aktiviert werden, wenn mit maximal
40 km/h (25 mph) an einer geeigneten Läng-
sparklücke bzw. 20 km/h (12 mph) an einer
Querparklücke vorbeigefahren und anschlie-
ßend die Taste  gedrückt wird.
● Der Fortschrittsbalken im Display des Kom-
biinstruments zeigt symbolisch die noch zu
fahrende relative Fahrstrecke an.
● Wenn der Parklenkassistent die Lenkung im
Stand dreht, erscheint zusätzlich das Symbol
. Bremspedal treten, damit die Lenkbewe-
gung im Stillstand erfolgt und die Anzahl der
benötigten Parkzüge in der Lücke so gering
wie möglich ist.
● Eine Parklückenlänge wird als „geeignet“
erkannt, wenn sie mindestens 1,1 m größer
ist als die Fahrzeuglänge.
● Wenn sich nach einem Radwechsel das Ein-
parkergebnis verschlechtert hat, muss das
System die neuen Radumfänge erlernen. Das
Erlernen erfolgt automatisch beim Fahren.
Durch langsames Kurvenfahren (unter
20 km/h bzw. 12 mph) kann der Lernprozess
unterstützt werden, z. B. auf einem leeren
Parkplatz. Mit dem Parklenkassistenten
ausparken
Ausparken
● Motor anlassen.
● Drücken Sie die Taste  . In der Taste
leuchtet eine Kontrollleuchte, wenn die Funk-
tion eingeschaltet ist ››› Abb. 141.
● Blink er für die
Straßenseite betätigen, auf
der aus der Parklücke herausgefahren wer-
den soll.
● Rückwärtsgang einlegen.
● Den Anweisungen des Parklenkassistenten
folgen.
● Bei folgender Meldung Lenkrad loslassen
››› in Mit dem Parklenkassistenten einpar-
ken auf Seite 175 : L
enk
eingriff aktiv! Umfeld
beachten.
● Umfeld beobachten und vorsichtig Gas ge-
ben – maximal 7 km/h (4 mph).
● Der Parklenkassistent übernimmt während
des Ausparkvorgangs nur
die Lenkbewe-
gung. Der Fahrer bedient Gas, Kupplung,
Gangschaltung und Bremse.
● Wenn eine Ausfahrt aus der Parklücke mög-
lich ist, wird der Parklenkassistent automa-
tisch beendet. Lenkung übernehmen und
wenn es die Verkehrssituation zulässt, aus
der Parklücke herausfahren. Automatischer Abbruch des
Ausparkvorgangs
Der Parklenkassistent bricht den Ausparkvor-
gang ab, wenn einer der folgenden Fälle ein-
tritt:
●
Die Geschwindigkeit ist schneller als etwa
7 km/h (4 mph).
● Der Fahrer greift in die Lenkung ein.
● Eine Schiebetür wird geöffnet. Zum Wieder-
aufnehmen Schiebetür schließen und Taste  erneut drücken.
● Es liegt eine Systemstörung vor (System vo-
rübergehend nicht verfügbar).
● ASR wird ausgeschaltet oder die ASR bzw.
das ESC greift regelnd ein. ACHTUNG
Beim Ausparken mit dem Parklenkassisten-
ten macht das Lenkrad selbsttätig schnelle
Drehbewegungen. Wenn dabei in die Lenk-
radspeichen gegriffen wird, können Verlet-
zungen die Folge sein. Bremseingriff
Der Parklenkassistent unterstützt den Fahrer
mit einem automatischen Bremseingriff. Der
automatische Bremseingriff ersetzt nicht die
Verantwortung des Fahrers für Gas, Bremse
und Kupplung
››› .
176

Fahrerassistenzsysteme

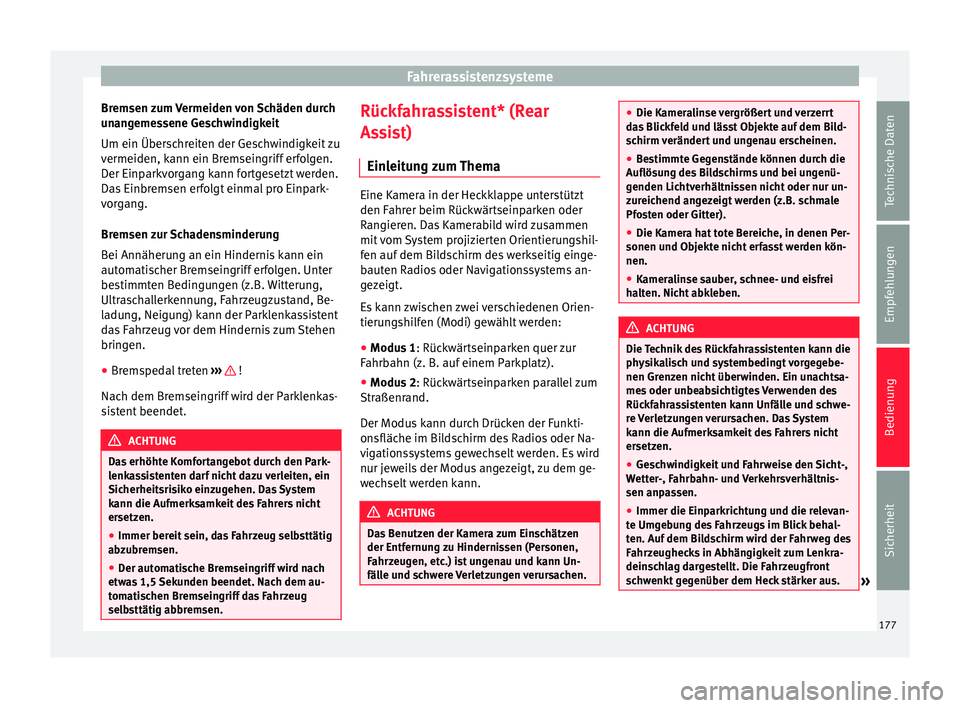

Bremsen zum Vermeiden von Schäden durch
unangemessene Geschwindigkeit
Um ein Überschreiten der Geschwindigkeit zu
vermeiden, kann ein Bremseingriff erfolgen.
Der Einparkvorgang kann fortgesetzt werden.
Das Einbremsen erfolgt einmal pro Einpark-
vorgang.
Bremsen zur Schadensminderung
Bei Annäherung an ein Hindernis kann ein
automatischer Bremseingriff erfolgen. Unter
bestimmten Bedingungen (z.B. Witterung,
Ultraschallerkennung, Fahrzeugzustand, Be-
ladung, Neigung) kann der Parklenkassistent
das Fahrzeug vor dem Hindernis zum Stehen
bringen.
● Bremspedal treten ››› !
Nach dem Bremseingriff wird der Parklenkas-
sistent beendet. ACHTUNG
Das erhöhte Komfortangebot durch den Park-
lenkassistenten darf nicht dazu verleiten, ein
Sicherheitsrisiko einzugehen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Immer bereit sein, das Fahrzeug selbsttätig
abzubremsen.
● Der automatische Bremseingriff wird nach
etwas 1,5 Sekunden beendet. Nach dem au-
tomatischen Bremseingriff das Fahrzeug
selbsttätig abbremsen. Rückfahrassistent* (Rear
Assist)
Einleitung zum Thema Eine Kamera in der Heckklappe unterstützt
den Fahrer beim Rückwärtseinparken oder
Rangieren. Das Kamerabild wird zusammen
mit vom System projizierten Orientierungshil-
fen auf dem Bildschirm des werkseitig einge-
bauten Radios oder Navigationssystems an-
gezeigt.
Es kann zwischen zwei verschiedenen Orien-
tierungshilfen (Modi) gewählt werden:
● Modus 1 : Rückwärtseinparken quer zur
Fahrbahn (z. B. auf einem Parkplatz).
● Modus 2 : Rückwärtseinparken parallel zum
Str aßenr
and.
Der Modus kann durch Drücken der Funkti-
onsfläche im Bildschirm des Radios oder Na-
vigationssystems gewechselt werden. Es wird
nur jeweils der Modus angezeigt, zu dem ge-
wechselt werden kann. ACHTUNG
Das Benutzen der Kamera zum Einschätzen
der Entfernung zu Hindernissen (Personen,
Fahrzeugen, etc.) ist ungenau und kann Un-
fälle und schwere Verletzungen verursachen. ●
Die Kameralinse vergrößert und verzerrt
das Blickfeld und lässt Objekte auf dem Bild-
schirm verändert und ungenau erscheinen.
● Bestimmte Gegenstände können durch die
Auflösung des Bildschirms und bei ungenü-
genden Lichtverhältnissen nicht oder nur un-
zureichend angezeigt werden (z.B. schmale
Pfosten oder Gitter).
● Die Kamera hat tote Bereiche, in denen Per-
sonen und Objekte nicht erfasst werden kön-
nen.
● Kameralinse sauber, schnee- und eisfrei
halten. Nicht abkleben. ACHTUNG
Die Technik des Rückfahrassistenten kann die
physikalisch und systembedingt vorgegebe-
nen Grenzen nicht überwinden. Ein unachtsa-
mes oder unbeabsichtigtes Verwenden des
Rückfahrassistenten kann Unfälle und schwe-
re Verletzungen verursachen. Das System
kann die Aufmerksamkeit des Fahrers nicht
ersetzen.
● Geschwindigkeit und Fahrweise den Sicht-,
Wetter-, Fahrbahn- und Verkehrsverhältnis-
sen anpassen.
● Immer die Einparkrichtung und die relevan-
te Umgebung des Fahrzeugs im Blick behal-
ten. Auf dem Bildschirm wird der Fahrweg des
Fahrzeughecks in Abhängigkeit zum Lenkra-
deinschlag dargestellt. Die Fahrzeugfront
schwenkt gegenüber dem Heck stärker aus. » 177
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung
●
Nicht durch die am Bildschirm angezeigten
Bilder vom Verkehrsgeschehen ablenken las-
sen.
● Immer das Umfeld des Fahrzeugs beobach-
ten, da Kleinkinder, Tiere und Gegenstände
von den Kameras nicht in jedem Fall erfasst
werden.
● Das System kann möglicherweise nicht alle
Bereiche klar darstellen.
● Rückfahrassistent nur bei vollständig ge-
schlossener Heckklappe verwenden. VORSICHT
● Die Kamera zeigt nur zweidimensionale Bil-
der am Bildschirm an. Aufgrund der fehlen-
den räumlichen Tiefe können beispielsweise
hervorstehende Gegenstände oder Vertiefun-
gen in der Fahrbahn nur schwer oder gar
nicht erkannt werden.
● Gegenstände wie z.B. dünne Stangen, Zäu-
ne, Pfosten und Bäume werden unter Umstän-
den von der Kamera nicht erfasst und können
zu einer Beschädigung des Fahrzeugs führen. Betriebshinweise

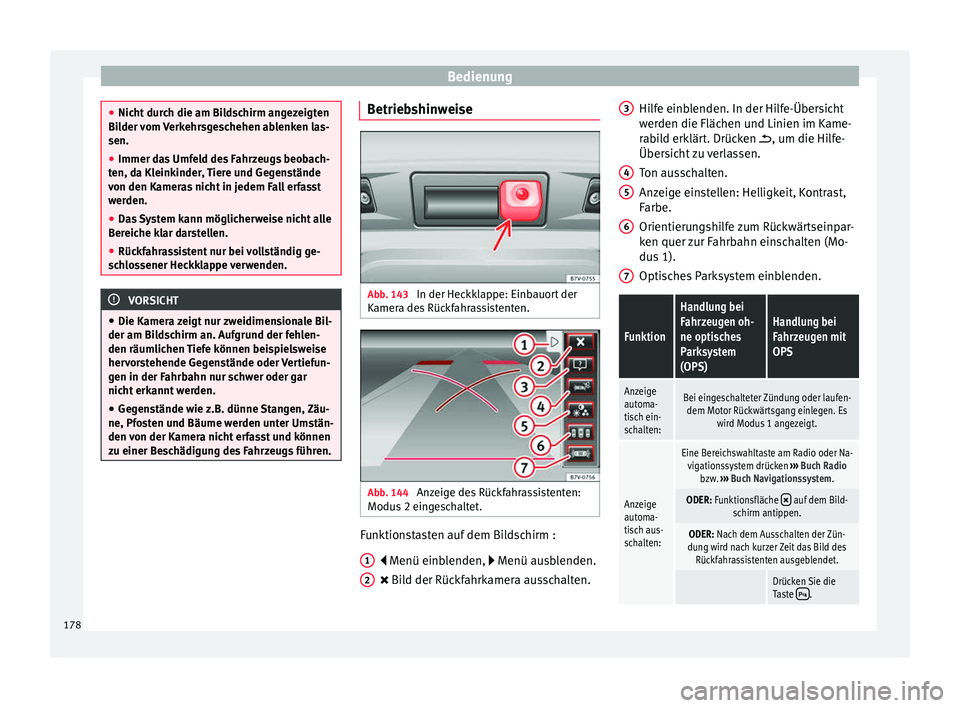

Abb. 143
In der Heckklappe: Einbauort der
Kamera des Rückfahrassistenten. Abb. 144
Anzeige des Rückfahrassistenten:
Modus 2 eingeschaltet. Funktionstasten auf dem Bildschirm :
 Menü einblenden,
 Menü ausblenden.
 Bild der Rückfahrkamera ausschalten.
1 2 Hilfe einblenden. In der Hilfe-Übersicht
werden die Flächen und Linien im Kame-
rabild erklärt. Drücken

, um die Hilfe-
Über
sicht zu verlassen.
Ton ausschalten.
Anzeige einstellen: Helligkeit, Kontrast,
Farbe.
Orientierungshilfe zum Rückwärtseinpar-
ken quer zur Fahrbahn einschalten (Mo-
dus 1).
Optisches Parksystem einblenden.
Funktion
Handlung bei
Fahrzeugen oh-
ne optisches
Parksystem
(OPS)Handlung bei
Fahrzeugen mit
OPS
Anzeige
automa-
tisch ein-
schalten:Bei eingeschalteter Zündung oder laufen- dem Motor Rückwärtsgang einlegen. Es wird Modus 1 angezeigt.
Anzeige
automa-
tisch aus-
schalten:
Eine Bereichswahltaste am Radio oder Na-vigationssystem drücken ››› Buch Radio
bzw. ››› Buch Navigationssystem.
ODER: Funktionsfläche  auf dem Bild-
schirm antippen.
ODER: Nach dem Ausschalten der Zün-
dung wird nach kurzer Zeit das Bild des Rückfahrassistenten ausgeblendet.
Drücken Sie die
Taste . 3
4
5
6
7
178
