Asientos y portaobjetos129
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos Cuando un asiento está ocupado y el respaldo correspondiente no está

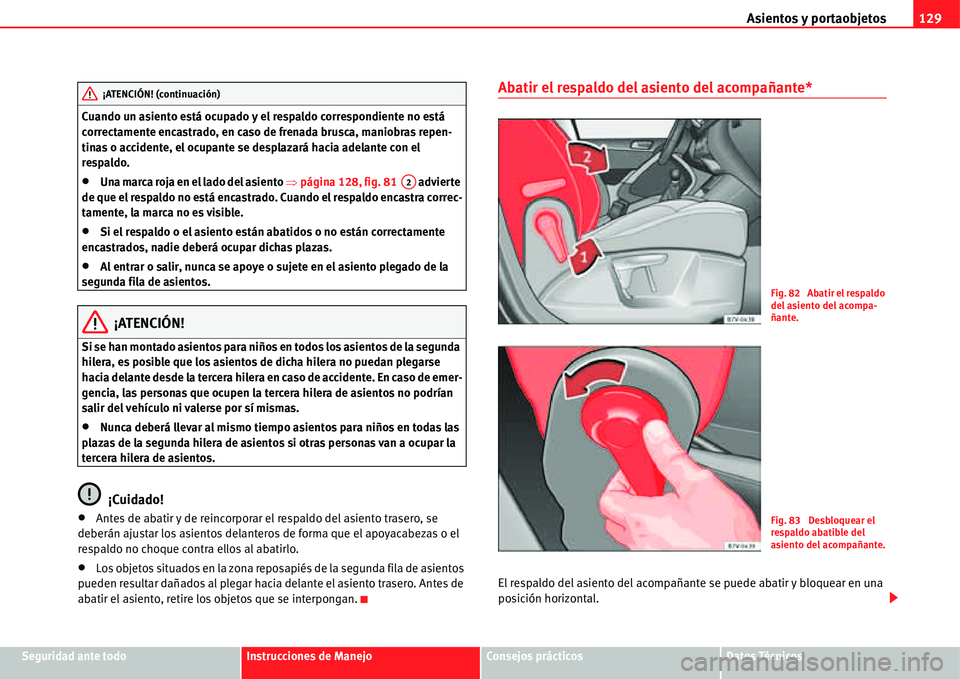

correctamente encastrado, en caso de frenada brusca, maniobras repen-
tinas o accidente, el ocupante se desplazará hacia adelante con el
respaldo.
xUna marca roja en el lado del asiento Ÿpágina 128, fig. 81 advierte
de que el respaldo no está encastrado. Cuando el respaldo encastra correc-
tamente, la marca no es visible.
xSi el respaldo o el asiento están abatidos o no están correctamente
encastrados, nadie deberá ocupar dichas plazas.
xAl entrar o salir, nunca se apoye o sujete en el asiento plegado de la
segunda fila de asientos.
¡ATENCIÓN!
Si se han montado asientos para niños en todos los asientos de la segunda
hilera, es posible que los asientos de dicha hilera no puedan plegarse
hacia delante desde la tercera hilera en caso de accidente. En caso de emer-
gencia, las personas que ocupen la tercera hilera de asientos no podrían
salir del vehículo ni valerse por sí mismas.
xNunca deberá llevar al mismo tiempo asientos para niños en todas las
plazas de la segunda hilera de asientos si otras personas van a ocupar la
tercera hilera de asientos.
¡Cuidado!
xAntes de abatir y de reincorporar el respaldo del asiento trasero, se
deberán ajustar los asientos delanteros de forma que el apoyacabezas o el
respaldo no choque contra ellos al abatirlo.
xLos objetos situados en la zona reposapiés de la segunda fila de asientos
pueden resultar dañados al plegar hacia delante el asiento trasero. Antes de
abatir el asiento, retire los objetos que se interpongan.
Abatir el respaldo del asiento del acompañante*
El respaldo del asiento del acompañante se puede abatir y bloquear en una
posición horizontal.
¡ATENCIÓN! (continuación)
A2
F i g . 8 2 A b a t i r e l re sp al d o
del asiento del acompa-

Asientos y portaobjetos 130

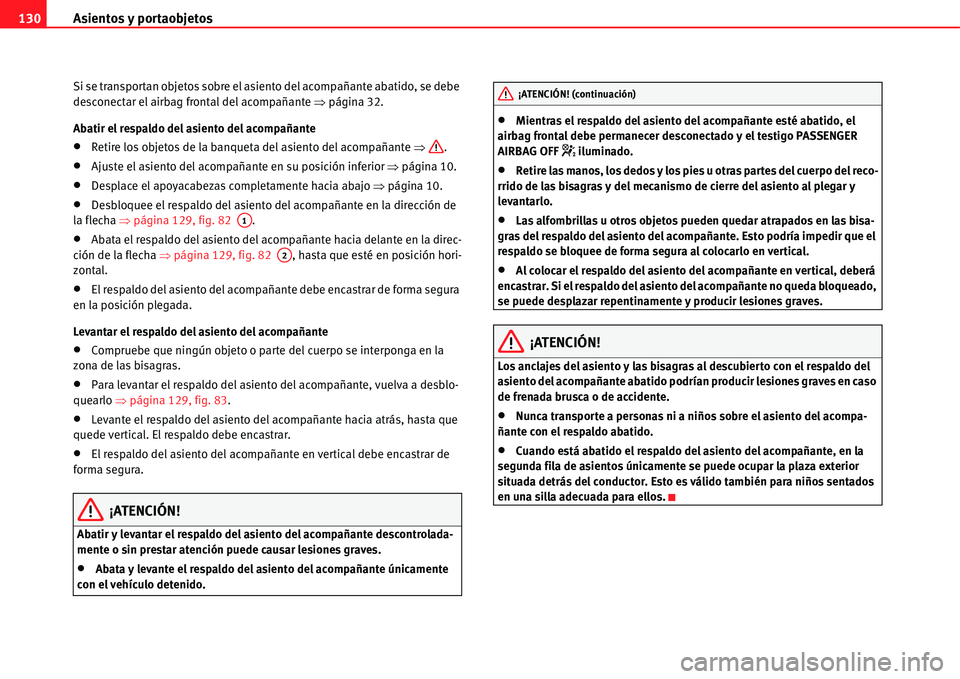

Si se transportan objetos sobre el asiento del acompañante abatido, se debe
desconectar el airbag frontal del acompañante Ÿpágina 32.
Abatir el respaldo del asiento del acompañante
xRetire los objetos de la banqueta del asiento del acompañante Ÿ.
xAjuste el asiento del acompañante en su posición inferior Ÿpágina 10.
xDesplace el apoyacabezas completamente hacia abajo Ÿpágina 10.
xDesbloquee el respaldo del asiento del acompañante en la dirección de
la flechaŸpágina 129, fig. 82 .
xAbata el respaldo del asiento del acompañante hacia delante en la direc-
ción de la flechaŸpágina 129, fig. 82 , hasta que esté en posición hori-
zontal.
xEl respaldo del asiento del acompañante debe encastrar de forma segura
en la posición plegada.
Levantar el respaldo del asiento del acompañante
xCompruebe que ningún objeto o parte del cuerpo se interponga en la
zona de las bisagras.
xPara levantar el respaldo del asiento del acompañante, vuelva a desblo-
quearlo Ÿpágina 129, fig. 83.
xLevante el respaldo del asiento del acompañante hacia atrás, hasta que
quede vertical. El respaldo debe encastrar.
xEl respaldo del asiento del acompañante en vertical debe encastrar de
forma segura.
¡ATENCIÓN!
Abatir y levantar el respaldo del asiento del acompañante descontrolada-
mente o sin prestar atención puede causar lesiones graves.
xAbata y levante el respaldo del asiento del acompañante únicamente
con el vehículo detenido.
xMientras el respaldo del asiento del acompañante esté abatido, el
airbag frontal debe permanecer desconectado y el testigo PASSENGER
AIRBAG OFF
 iluminado.
xRetire las manos, los dedos y los pies u otras partes del cuerpo del reco-
rrido de las bisagras y del mecanismo de cierre del asiento al plegar y
levantarlo.
xLas alfombrillas u otros objetos pueden quedar atrapados en las bisa-
gras del respaldo del asiento del acompañante. Esto podría impedir que el
respaldo se bloquee de forma segura al colocarlo en vertical.
xAl colocar el respaldo del asiento del acompañante en vertical, deberá
encastrar. Si el respaldo del asiento del acompañante no queda bloqueado,
se puede desplazar repentinamente y producir lesiones graves.
¡ATENCIÓN!
Los anclajes del asiento y las bisagras al descubierto con el respaldo del
asiento del acompañante abatido podrían producir lesiones graves en caso
de frenada brusca o de accidente.
xNunca transporte a personas ni a niños sobre el asiento del acompa-
ñante con el respaldo abatido.
xCuando está abatido el respaldo del asiento del acompañante, en la
segunda fila de asientos únicamente se puede ocupar la plaza exterior
situada detrás del conductor. Esto es válido también para niños sentados
en una silla adecuada para ellos.
A1
A2

Asientos y portaobjetos131
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

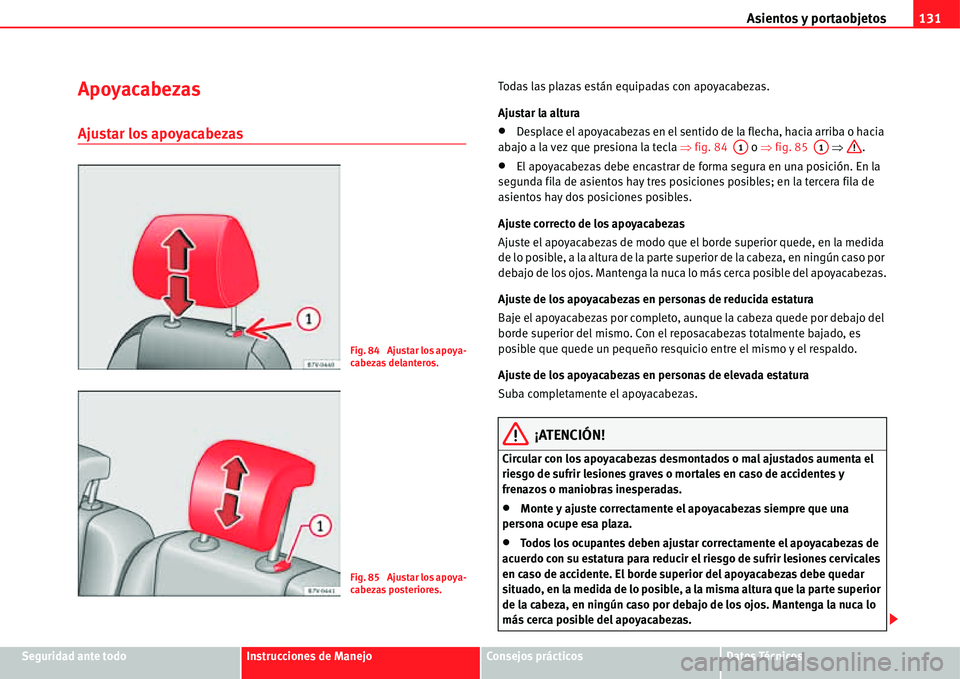

Apoyacabezas
Ajustar los apoyacabezas
Todas las plazas están equipadas con apoyacabezas.
Ajustar la altura
xDesplace el apoyacabezas en el sentido de la flecha, hacia arriba o hacia
abajo a la vez que presiona la teclaŸfig. 84 o Ÿfig. 85 Ÿ.
xEl apoyacabezas debe encastrar de forma segura en una posición. En la
segunda fila de asientos hay tres posiciones posibles; en la tercera fila de
asientos hay dos posiciones posibles.
Ajuste correcto de los apoyacabezas
Ajuste el apoyacabezas de modo que el borde superior quede, en la medida
de lo posible, a la altura de la parte superior de la cabeza, en ningún caso por
debajo de los ojos. Mantenga la nuca lo más cerca posible del apoyacabezas.
Ajuste de los apoyacabezas en personas de reducida estatura
Baje el apoyacabezas por completo, aunque la cabeza quede por debajo del
borde superior del mismo. Con el reposacabezas totalmente bajado, es
posible que quede un pequeño resquicio entre el mismo y el respaldo.
Ajuste de los apoyacabezas en personas de elevada estatura
Suba completamente el apoyacabezas.
¡ATENCIÓN!
Circular con los apoyacabezas desmontados o mal ajustados aumenta el
riesgo de sufrir lesiones graves o mortales en caso de accidentes y
frenazos o maniobras inesperadas.
xMonte y ajuste correctamente el apoyacabezas siempre que una
persona ocupe esa plaza.
xTodos los ocupantes deben ajustar correctamente el apoyacabezas de
acuerdo con su estatura para reducir el riesgo de sufrir lesiones cervicales
en caso de accidente. El borde superior del apoyacabezas debe quedar
situado, en la medida de lo posible, a la misma altura que la parte superior
de la cabeza, en ningún caso por debajo de los ojos. Mantenga la nuca lo
más cerca posible del apoyacabezas.
Fig. 84 Ajustar los apoya-
cabezas delanteros.
Fig. 85 Ajustar los apoya-
cabezas posteriores.
A1A1

Asientos y portaobjetos 132

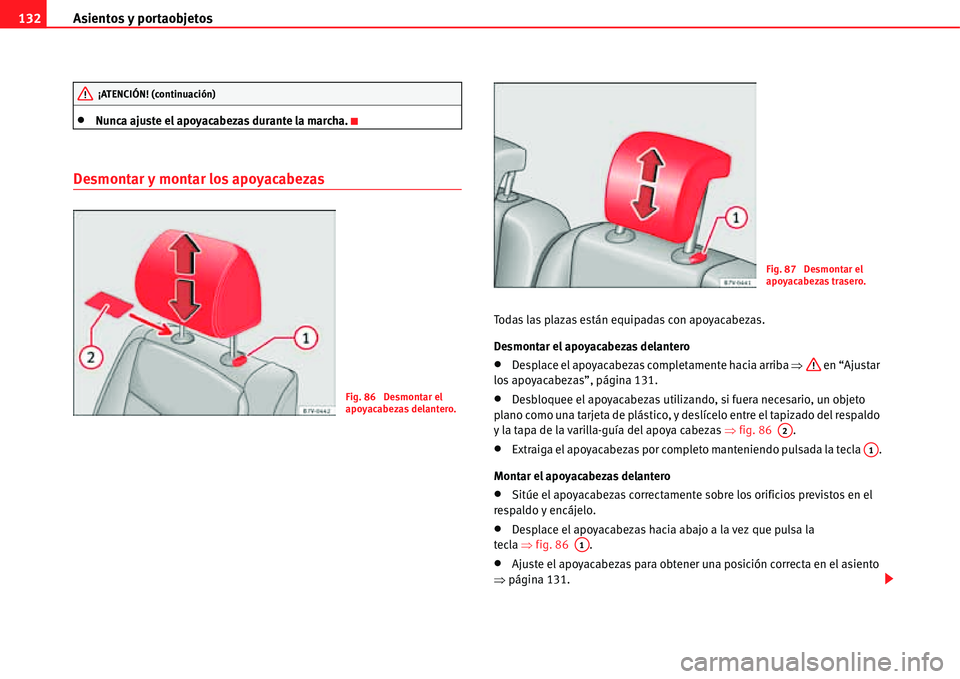

xNunca ajuste el apoyacabezas durante la marcha.
Desmontar y montar los apoyacabezas
Todas las plazas están equipadas con apoyacabezas.
Desmontar el apoyacabezas delantero
xDesplace el apoyacabezas completamente hacia arriba Ÿ en “Ajustar
los apoyacabezas”, página 131.
xDesbloquee el apoyacabezas utilizando, si fuera necesario, un objeto
plano como una tarjeta de plástico, y deslícelo entre el tapizado del respaldo
y la tapa de la varilla-guía del apoya cabezas Ÿfig. 86 .
xExtraiga el apoyacabezas por completo manteniendo pulsada la tecla .
Montar el apoyacabezas delantero
xSitúe el apoyacabezas correctamente sobre los orificios previstos en el
respaldo y encájelo.
xDesplace el apoyacabezas hacia abajo a la vez que pulsa la
teclaŸfig. 86 .
xAjuste el apoyacabezas para obtener una posición correcta en el asiento
Ÿpágina 131.
¡ATENCIÓN! (continuación)
Fig. 86 Desmontar el
apoyacabezas delantero.
Fig. 87 Desmontar el
apoyacabezas trasero.
A2
A1
A1

Asientos y portaobjetos133
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos Desmontar los reposacabezas de la segunda y tercera hileras de asientos

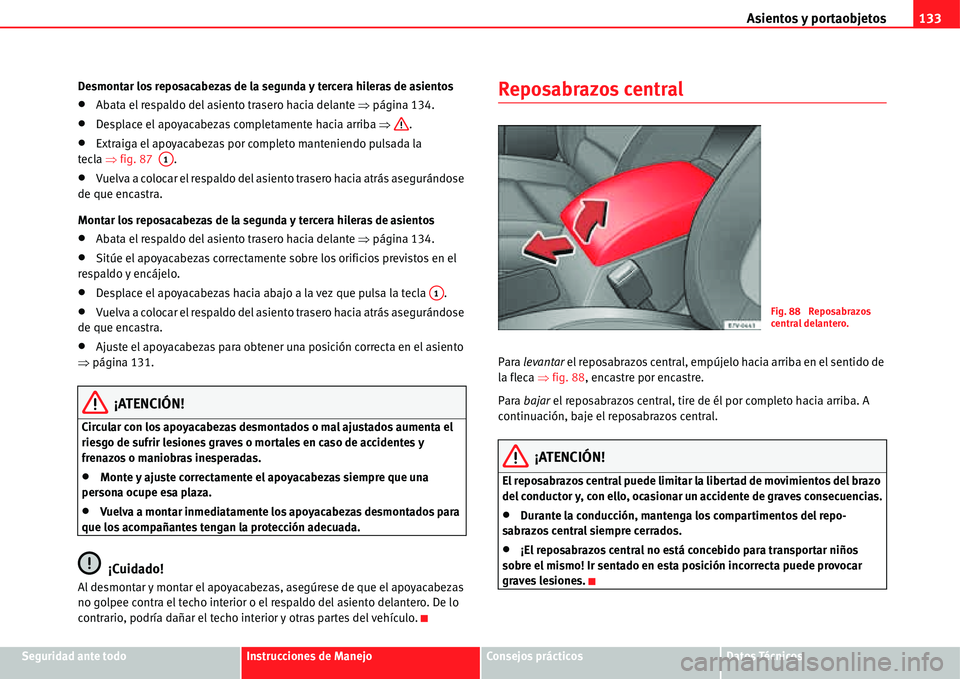

xAbata el respaldo del asiento trasero hacia delante Ÿpágina 134.
xDesplace el apoyacabezas completamente hacia arriba Ÿ.
xExtraiga el apoyacabezas por completo manteniendo pulsada la
teclaŸfig. 87 .
xVuelva a colocar el respaldo del asiento trasero hacia atrás asegurándose
de que encastra.
Montar los reposacabezas de la segunda y tercera hileras de asientos
xAbata el respaldo del asiento trasero hacia delante Ÿpágina 134.
xSitúe el apoyacabezas correctamente sobre los orificios previstos en el
respaldo y encájelo.
xDesplace el apoyacabezas hacia abajo a la vez que pulsa la tecla .
xVuelva a colocar el respaldo del asiento trasero hacia atrás asegurándose
de que encastra.
xAjuste el apoyacabezas para obtener una posición correcta en el asiento
Ÿpágina 131.
¡ATENCIÓN!
Circular con los apoyacabezas desmontados o mal ajustados aumenta el
riesgo de sufrir lesiones graves o mortales en caso de accidentes y
frenazos o maniobras inesperadas.
xMonte y ajuste correctamente el apoyacabezas siempre que una
persona ocupe esa plaza.
xVuelva a montar inmediatamente los apoyacabezas desmontados para
que los acompañantes tengan la protección adecuada.
¡Cuidado!
Al desmontar y montar el apoyacabezas, asegúrese de que el apoyacabezas
no golpee contra el techo interior o el respaldo del asiento delantero. De lo
contrario, podría dañar el techo interior y otras partes del vehículo.
Reposabrazos central
Para levantar el reposabrazos central, empújelo hacia arriba en el sentido de
la fleca Ÿfig. 88, encastre por encastre.
Para bajar el reposabrazos central, tire de él por completo hacia arriba. A
continuación, baje el reposabrazos central.
¡ATENCIÓN!
El reposabrazos central puede limitar la libertad de movimientos del brazo
del conductor y, con ello, ocasionar un accidente de graves consecuencias.
xDurante la conducción, mantenga los compartimentos del repo-
sabrazos central siempre cerrados.
x¡El reposabrazos central no está concebido para transportar niños
sobre el mismo! Ir sentado en esta posición incorrecta puede provocar
graves lesiones.
A1
A1
Fig. 88 Reposabrazos
central delantero.

Asientos y portaobjetos 134

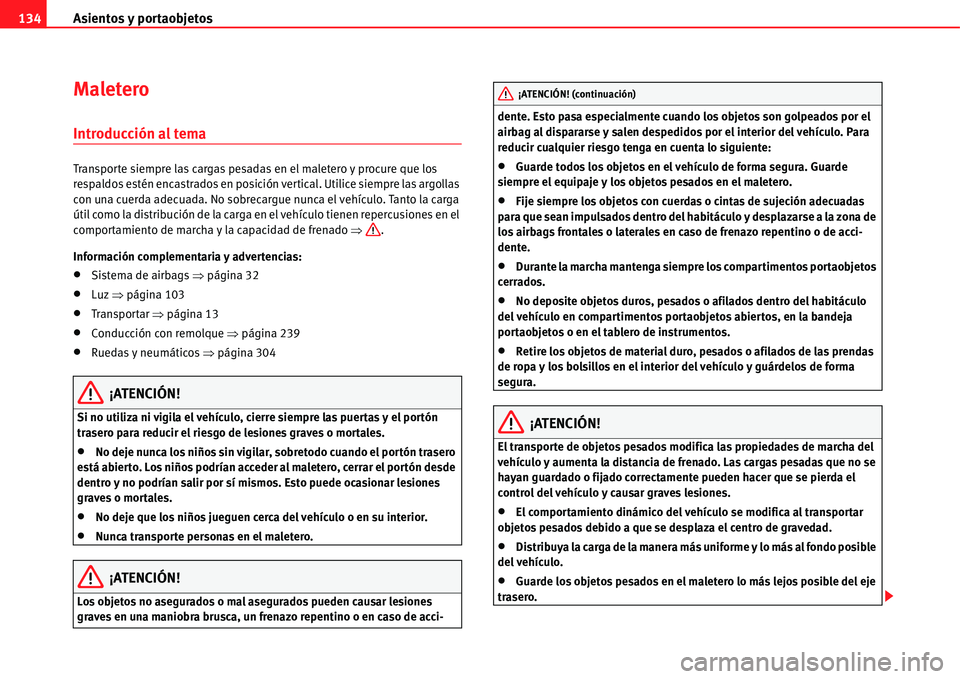

Maletero
Introducción al tema
Transporte siempre las cargas pesadas en el maletero y procure que los
respaldos estén encastrados en posición vertical. Utilice siempre las argollas
con una cuerda adecuada. No sobrecargue nunca el vehículo. Tanto la carga
útil co mo la distribu ció n de la carga en el vehícul o tienen repercusio nes en el
comportamiento de marcha y la capacidad de frenado Ÿ.
Información complementaria y advertencias:
xSistema de airbags Ÿpágina 32
xLuz Ÿpágina 103
xTranspor tar Ÿpágina 13
xConducción con remolque Ÿpágina 239
xRuedas y neumáticos Ÿpágina 304
¡ATENCIÓN!
Si no utiliza ni vigila el vehículo, cierre siempre las puertas y el portón
trasero para reducir el riesgo de lesiones graves o mortales.
xNo deje nunca los niños sin vigilar, sobretodo cuando el portón trasero
está abierto. Los niños podrían acceder al maletero, cerrar el portón desde
dentro y no podrían salir por sí mismos. Esto puede ocasionar lesiones
graves o mortales.
xNo deje que los niños jueguen cerca del vehículo o en su interior.
xNunca transporte personas en el maletero.
¡ATENCIÓN!
Los objetos no asegurados o mal asegurados pueden causar lesiones
graves en una maniobra brusca, un frenazo repentino o en caso de acci-dente. Esto pasa especialmente cuando los objetos son golpeados por el
airbag al dispararse y salen despedidos por el interior del vehículo. Para
reducir cualquier riesgo tenga en cuenta lo siguiente:
xGuarde todos los objetos en el vehículo de forma segura. Guarde
siempre el equipaje y los objetos pesados en el maletero.
xFije siempre los objetos con cuerdas o cintas de sujeción adecuadas
para que sean impulsados dentro del habitáculo y desplazarse a la zona de
los airbags frontales o laterales en caso de frenazo repentino o de acci-
dente.
xDurante la marcha mantenga siempre los compartimentos portaobjetos
cerrados.
xNo deposite objetos duros, pesados o afilados dentro del habitáculo
del vehículo en compartimentos portaobjetos abiertos, en la bandeja
portaobjetos o en el tablero de instrumentos.
xRetire los objetos de material duro, pesados o afilados de las prendas
de ropa y los bolsillos en el interior del vehículo y guárdelos de forma
segura.
¡ATENCIÓN!
El transporte de objetos pesados modifica las propiedades de marcha del
vehículo y aumenta la distancia de frenado. Las cargas pesadas que no se
hayan guardado o fijado correctamente pueden hacer que se pierda el
control del vehículo y causar graves lesiones.
xEl comportamiento dinámico del vehículo se modifica al transportar
objetos pesados debido a que se desplaza el centro de gravedad.
xDistribuya la carga de la manera más uniforme y lo más al fondo posible
del vehículo.
xGuarde los objetos pesados en el maletero lo más lejos posible del eje
trasero.
¡ATENCIÓN! (continuación)

Asientos y portaobjetos135
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
¡Cuidado!
xLos filamentos térmicos o la antena de la luneta pueden dañarse con el
roce de objetos transportados sobre la bandeja portaobjetos.
xLa antena de las ventanillas laterales puede resultar deteriorada a causa
del roce de los objetos.
Nota
Para que el aire viciado pueda salir del vehículo, no cubra las ranuras de
ventilación situadas entre la luneta térmica y la bandeja.

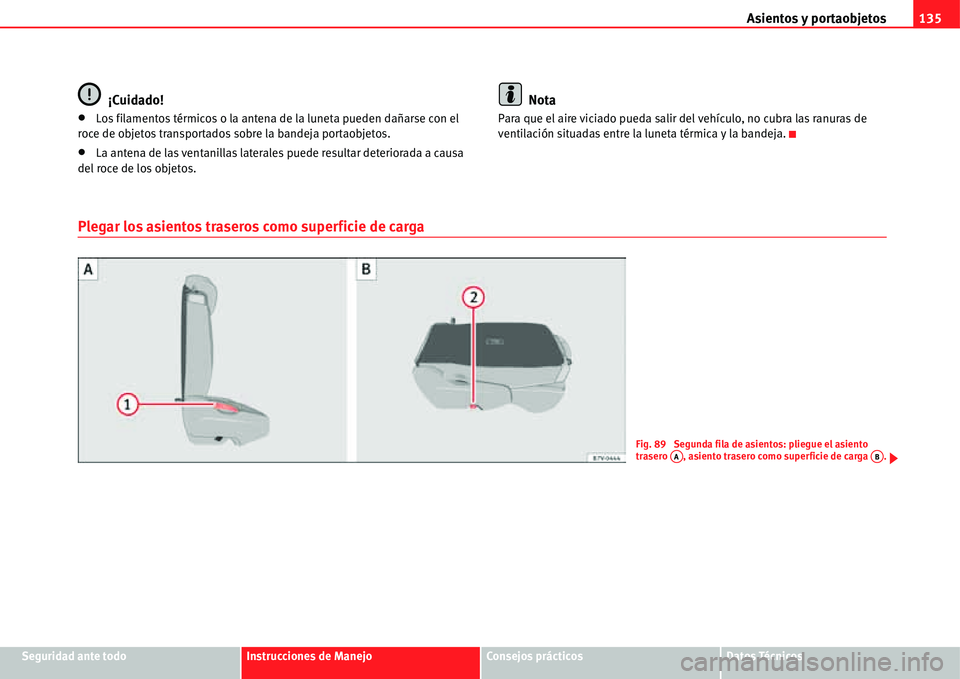

Plegar los asientos traseros como superficie de carga
Fig. 89 Segunda fila de asientos: pliegue el asiento
trasero , asiento trasero como superficie de carga .AAAB

Asientos y portaobjetos 136
Cada asiento trasero se puede plegar individualmente para ampliar el male-
tero.
Plegar los asientos traseros de la segunda fila para cargar
xSi es necesario abra la lazada del cinturón y enrolle el cinturón de segu-
ridad manualmente.
xSi es necesario desmonte los apoyacabezas de los asientos integrado
para niños y vuelva a montar los asientos integrado para niños Ÿpágina 50.
xSi es necesario levante los reposabrazos.
xRetire los objetos de la zona reposapiés situada delante y detrás del
asiento trasero Ÿ.
xDesplace el asiento trasero hacia atrás hasta el tope.
xDesplace el apoyacabezas completamente hacia abajo Ÿpágina 10.
xEn el asiento del medio, si es necesario cierre el portabebidas en la parte
trasera de la consola central.
xTire de la palanca Ÿpágina 135, fig. 89 hacia arriba y pliegue el
respaldo hacia delante. La banqueta completa se pliega hacia delante Ÿ.
xBaje el respaldo plegado hacia delante hasta que éste este encastrado en
la posición de la superficie de carga Ÿpágina 135, fig. 89 .
xEn caso necesario tire de la palanca Ÿfig. 90 para desplazar la
banqueta hacia la posición deseada.
xCuando la banqueta esté plegada, no deberá viajar ninguna persona ni
ningún niño en esta plaza Ÿ.
Plegar los asientos traseros de la tercera fila para cargar
xSi es necesario abra la lazada del cinturón y enrolle el cinturón de segu-
ridad manualmente.
xAbra el portón trasero.
xDesplace el apoyacabezas completamente hacia abajo Ÿpágina 10.
xRetire los objetos de la zona reposapiés situada delante y detrás del
asiento trasero Ÿ.
xRetire los objetos de la cavidad bajo el asiento trasero.
xRetire los elementos de fijación y los soportes de la red del sistema de
raíles.

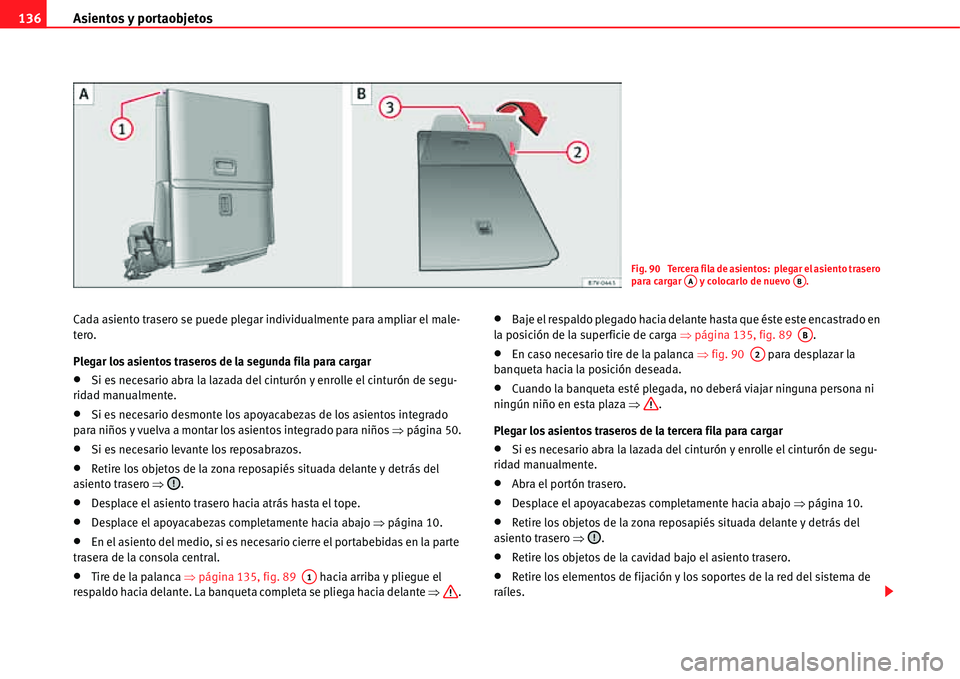

Fig. 90 Tercera fila de asientos: plegar el asiento trasero
para cargar y colocarlo de nuevo .AAAB
A1
AB
A2

Asientos y portaobjetos137
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

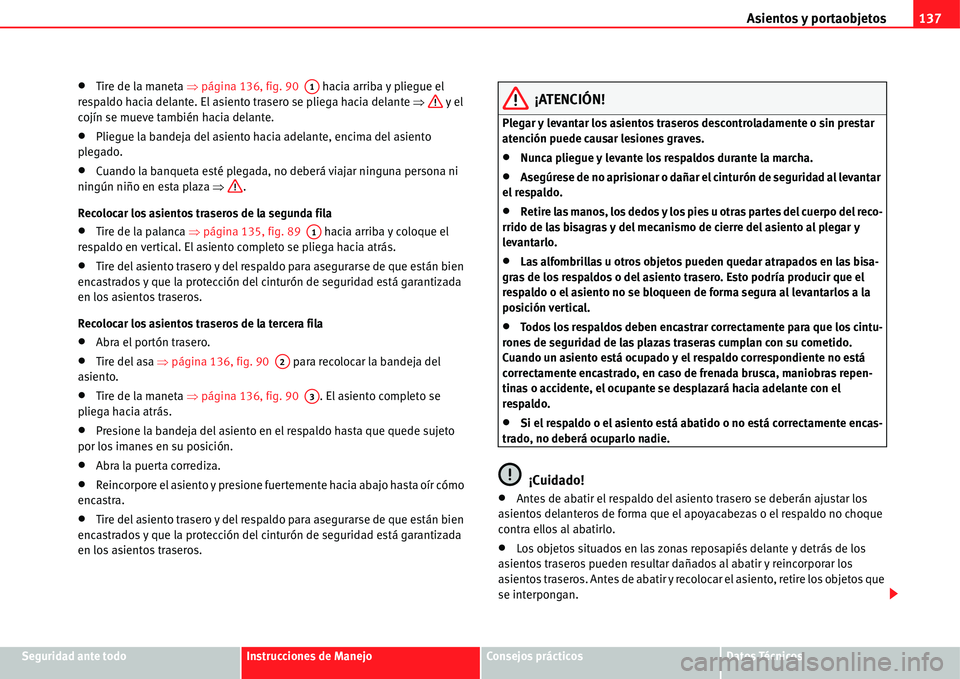

xTire de la maneta Ÿpágina 136, fig. 90 hacia arriba y pliegue el
respaldo hacia delante. El asiento trasero se pliega hacia delante Ÿ y el
cojín se mueve también hacia delante.
xPliegue la bandeja del asiento hacia adelante, encima del asiento
plegado.
xCuando la banqueta esté plegada, no deberá viajar ninguna persona ni
ningún niño en esta plaza Ÿ.
Recolocar los asientos traseros de la segunda fila
xTire de la palanca Ÿpágina 135, fig. 89 hacia arriba y coloque el
respaldo en vertical. El asiento completo se pliega hacia atrás.
xTire del asiento trasero y del respaldo para asegurarse de que están bien
encastrados y que la protección del cinturón de seguridad está garantizada
en los asientos traseros.
Recolocar los asientos traseros de la tercera fila
xAbra el portón trasero.
xTire del asa Ÿpágina 136, fig. 90 para recolocar la bandeja del
asiento.
xTire de la maneta Ÿpágina 136, fig. 90 . El asiento completo se
pliega hacia atrás.
xPresione la bandeja del asiento en el respaldo hasta que quede sujeto
por los imanes en su posición.
xAbra la puerta corrediza.
xReincorpore el asiento y presione fuertemente hacia abajo hasta oír cómo
encastra.
xTire del asiento trasero y del respaldo para asegurarse de que están bien
encastrados y que la protección del cinturón de seguridad está garantizada
en los asientos traseros.
¡ATENCIÓN!
Plegar y levantar los asientos traseros descontroladamente o sin prestar
atención puede causar lesiones graves.
xNunca pliegue y levante los respaldos durante la marcha.
xAsegúrese de no aprisionar o dañar el cinturón de seguridad al levantar
el respaldo.
xRetire las manos, los dedos y los pies u otras partes del cuerpo del reco-
rrido de las bisagras y del mecanismo de cierre del asiento al plegar y
levantarlo.
xLas alfombrillas u otros objetos pueden quedar atrapados en las bisa-
gras de los respaldos o del asiento trasero. Esto podría producir que el
respaldo o el asiento no se bloqueen de forma segura al levantarlos a la
posición vertical.
xTodos los respaldos deben encastrar correctamente para que los cintu-
rones de seguridad de las plazas traseras cumplan con su cometido.
Cuando un asiento está ocupado y el respaldo correspondiente no está
correctamente encastrado, en caso de frenada brusca, maniobras repen-
tinas o accidente, el ocupante se desplazará hacia adelante con el
respaldo.
xSi el respaldo o el asiento está abatido o no está correctamente encas-
trado, no deberá ocuparlo nadie.
¡Cuidado!
xAntes de abatir el respaldo del asiento trasero se deberán ajustar los
asientos delanteros de forma que el apoyacabezas o el respaldo no choque
contra ellos al abatirlo.
xLos objetos situados en las zonas reposapiés delante y detrás de los
asientos traseros pueden resultar dañados al abatir y reincorporar los
asientos traseros. Antes de abatir y recolocar el asiento, retire los objetos que
se interpongan.
A1
A1
A2
A3

Asientos y portaobjetos 138
xLos objetos situados en la moldura del asiento tras la tercera hilera de
asientos pueden resultar dañados al abatir y reincorporar la tercera hilera de
asientos. Antes de abatir y recolocar el asiento, retire los objetos que se inter-
pongan.xLos elementos de fijación y los soportes de la red colocados en el sistema
de raíles pueden resultar dañados al abatir y recolocar la tercera hilera de
asientos, pudiéndose dañar también los asientos mismos. Antes de abatir y
recolocar los asientos, desmonte los elementos de fijación y los soportes de
la red del sistema de raíles.

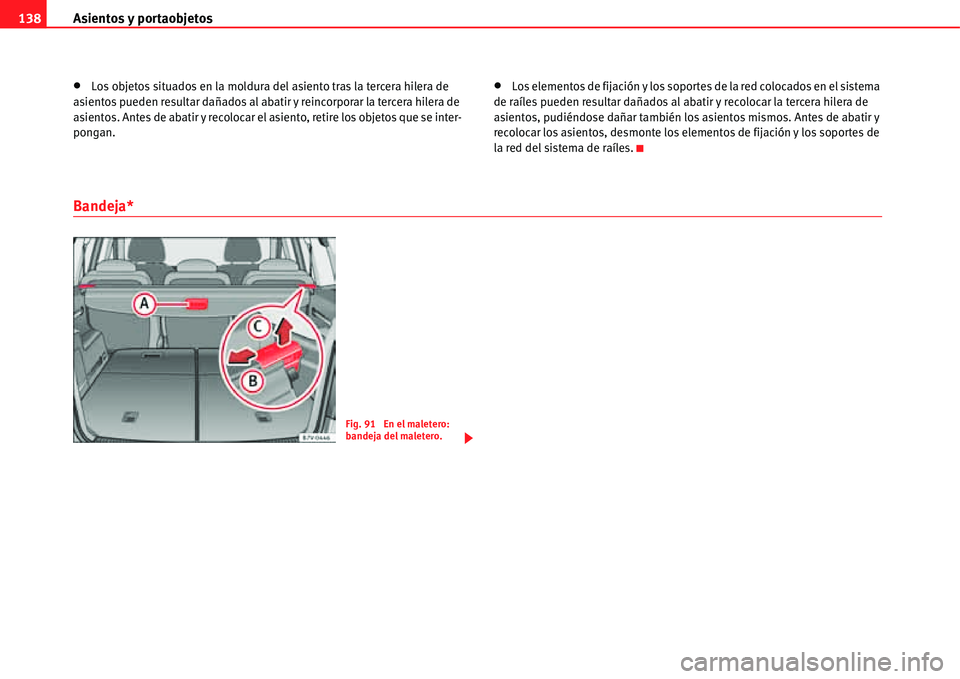

Bandeja*
Fig. 91 En el maletero:
bandeja del maletero.
