Seat Ateca 2017 Handleiding (in Dutch)

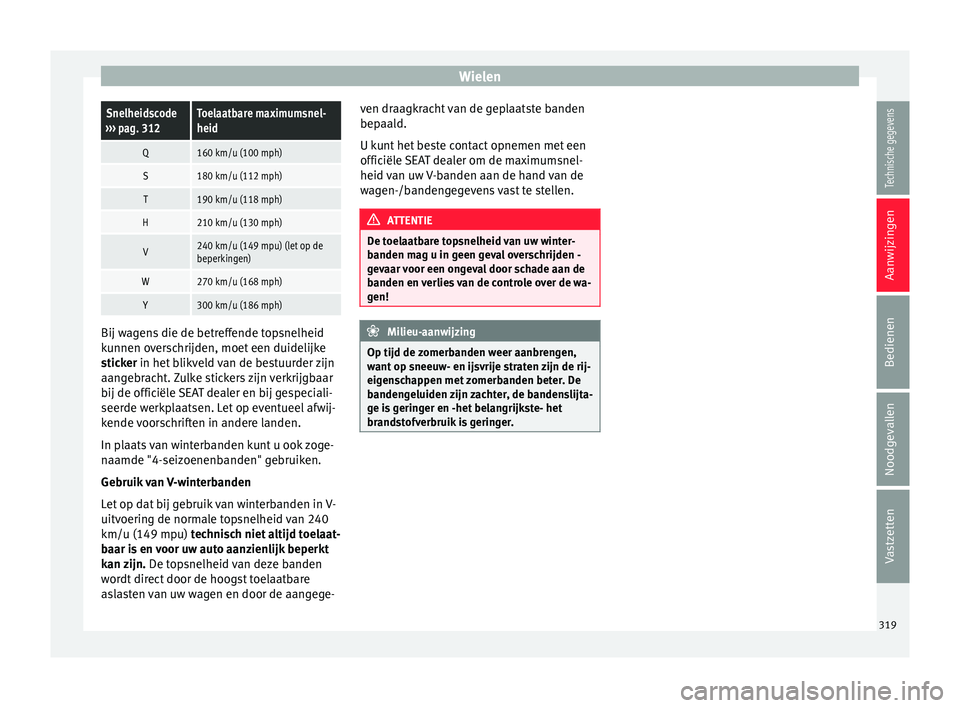

WielenSnelheidscode
››› pag. 312Toelaatbare maximumsnel-
heid
Q160 km/u (100 mph)
S180 km/u (112 mph)
T190 km/u (118 mph)
H210 km/u (130 mph)
V240 km/u (149 mpu) (let op de
beperkingen)
W270 km/u (168 mph)
Y300 km/u (186 mph) Bij wagens die de betreffende topsnelheid
k
u
nnen o v

erschrijden, moet een duidelijke
sticker in het blikveld van de bestuurder zijn
aangebracht. Zulke stickers zijn verkrijgbaar
bij de officiële SEAT dealer en bij gespeciali-
seerde werkplaatsen. Let op eventueel afwij-
kende voorschriften in andere landen.
In plaats van winterbanden kunt u ook zoge-
naamde "4-seizoenenbanden" gebruiken.
Gebruik van V-winterbanden
Let op dat bij gebruik van winterbanden in V-
uitvoering de normale topsnelheid van 240
km/u (149 mpu) technisch niet altijd toelaat-
baar is en voor uw auto aanzienlijk beperkt
kan zijn. De topsnelheid van deze banden
wordt direct door de hoogst toelaatbare
aslasten van uw wagen en door de aangege- ven draagkracht van de geplaatste banden
bepaald.
U ku

nt het beste contact opnemen met een
officiële SEAT dealer om de maximumsnel-
heid van uw V-banden aan de hand van de
wagen-/bandengegevens vast te stellen. ATTENTIE
De toelaatbare topsnelheid van uw winter-
banden mag u in g een g

eval overschrijden -
gevaar voor een ongeval door schade aan de
banden en verlies van de controle over de wa-
gen! Milieu-aanwijzing
Op tijd de zomerbanden weer aanbrengen,
want op s neeu

w- en ijsvrije straten zijn de rij-
eigenschappen met zomerbanden beter. De
bandengeluiden zijn zachter, de bandenslijta-
ge is geringer en -het belangrijkste- het
brandstofverbruik is geringer. 319
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens

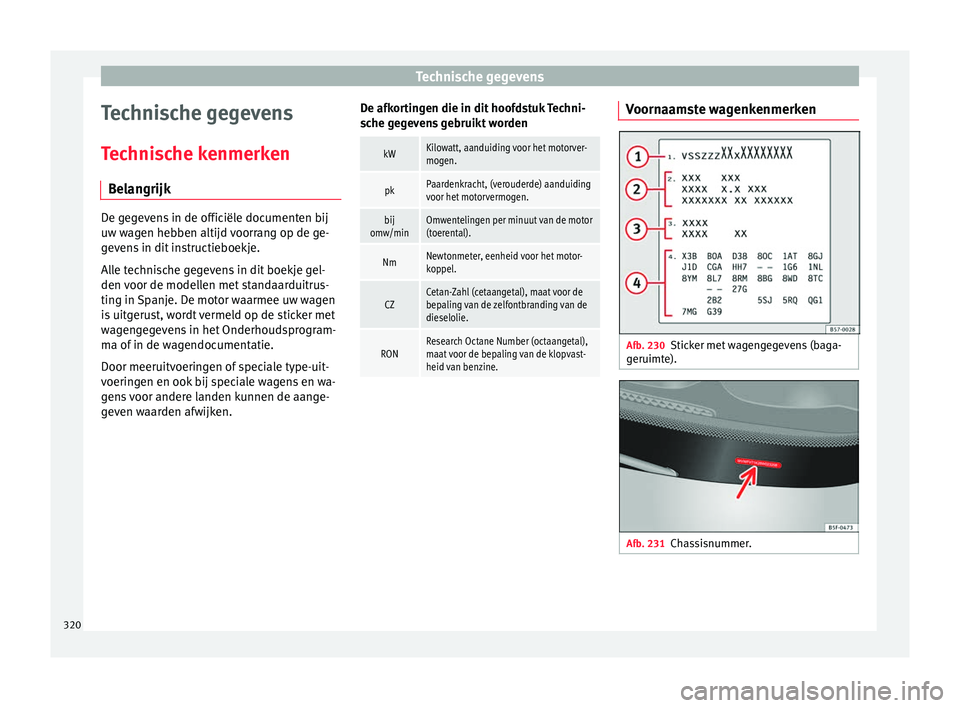

Technische gegevens
T ec
hni s
che kenmerken
Belangrijk De gegevens in de officiële documenten bij
uw wag
en he

bben altijd voorrang op de ge-
gevens in dit instructieboekje.
Alle technische gegevens in dit boekje gel-
den voor de modellen met standaarduitrus-
ting in Spanje. De motor waarmee uw wagen
is uitgerust, wordt vermeld op de sticker met
wagengegevens in het Onderhoudsprogram-
ma of in de wagendocumentatie.
Door meeruitvoeringen of speciale type-uit-
voeringen en ook bij speciale wagens en wa-
gens voor andere landen kunnen de aange-
geven waarden afwijken. De afkortingen die in dit hoofdstuk Techni-
sche g
e

gevens gebruikt worden
kWKilowatt, aanduiding voor het motorver-
mogen.
pkPaardenkracht, (verouderde) aanduiding
voor het motorvermogen.
bij
omw/minOmwentelingen per minuut van de motor
(toerental).
NmNewtonmeter, eenheid voor het motor-
koppel.
CZCetan-Zahl (cetaangetal), maat voor de
bepaling van de zelfontbranding van de
dieselolie.
RONResearch Octane Number (octaangetal),
maat voor de bepaling van de klopvast-
heid van benzine. Voornaamste wagenkenmerken
Afb. 230
Sticker met wagengegevens (baga-
g eruimt
e). Afb. 231
Chassisnummer.320

Technische kenmerken
Chassisnummer in Easy Connect-systeem
● Kies: functietoets CAR > bedieningsknop
(Car) * Systemen > Service & Control >
Chassisnummer .
Ch a
ss
isnummer
Het chassisnummer vindt u in het Easy Con-
nect-systeem, op de gegevenssticker van de
wagen en onder de voorruit, aan bestuur-
derszijde ››› afb. 231. Bovendien is het chas-
sisnummer te vinden in het motorcomparti-
ment, aan de rechterzijde. Het nummer is in-
gegraveerd in de bovenste langsligger, maar
is daar deels afgedekt.
Typeplaatje
Het typeplaatje zit op de portierstijl aan de
rechterzijde. Wagens voor bepaalde landen
hebben geen typeplaatje.
Sticker met wagengegevens
De sticker met wagengegevens zit in de ba-
gageruimte onder de tapijtafdekking in de
uitsparing van het reservewiel. Een sticker
met wagengegevens wordt voor de aflevering
van de wagen aan de binnenzijde van de om-
slag van het Onderhoudsprogramma geplakt.
Op de sticker met wagengegevens staan de
volgende gegevens: ›››
afb. 230
Chassisnummer (wagennummer)
1 Soort auto, model, cilinderinhoud, type
mot
or
, af w

erking, motorvermogen en ty-
pe versnellingsbak
Code motor, code versnellingsbak, code
lak buitenzijde en code interieuruitvoe-
ring
Optionele uitrusting en PR-nummers
Motorcode
De motorcode kan worden geraadpleegd in
het instrumentenpaneel bij uitgezette motor
en ingeschakeld contact.
● Houd de toets 0.0/SET
4
› ›
› afb . 115 lan-
g

er dan 15 sec. ingedrukt.
Gegevens inzake het brand-
stofv
erbruik
Brandstofverbruik Het goedgekeurde brandstofverbruik is afge-
l
eid uit
meting

en uitgevoerd door of onder
toezicht van keuringsinstanties die zijn ge-
certificeerd door de EG conform de geldende
voorschriften op elk moment (voor gedetail-
leerde informatie raadpleegt u het bureau
verantwoordelijk voor publicaties van de Eu-
ropese Unie op EUR-Lex: © Europese Unie,
http://eur-lex.europa.eu/) en geldt voor de
aangegeven wagenkenmerken. 2 3
4 Het brandstofverbruik en de CO
2-uits
t
oot
k u

nnen worden geraadpleegd in de docu-
mentatie die wordt overhandigd aan de ko-
per van de wagen op het moment van aan-
schaf.
Het brandstofverbruik en de CO 2-uitstoot
hangen af van de uitrusting/accessoires van
elk individueel voertuig alsook van de rijstijl,
de wegomstandigheden, de verkeerssituatie,
de omgevingscondities, de lading en het
aantal passagiers. Let op
In de praktijk kunt u, t.g.v. alle zojuist ge-
noemde factor en,

verbruikswaarden verkrij-
gen die afwijken van de berekende waarden
aan de hand van de geldende Europese richt-
lijnen. Gewichten
De waarde voor het leeggewicht geldt voor
het
b
as

ismodel met 90% gevulde brandstof-
tank zonder optionele uitrusting. In de aan-
gegeven waarde zijn 75 kg opgenomen voor
de bestuurder.
Bij speciale modellen en meeruitvoering of
door het naderhand monteren van accessoi-
res kan het leeggewicht toenemen ››› .
»
321
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens

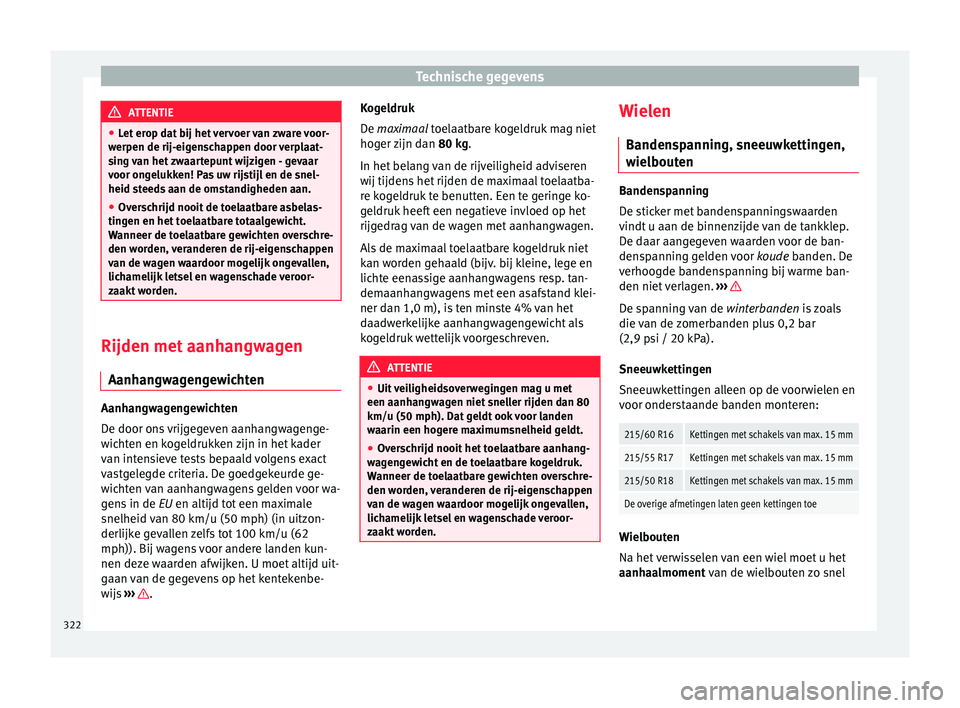

ATTENTIE
● Let er op d
at bij het vervoer van zware voor-
werpen de rij-eigenschappen door verplaat-
sing van het zwaartepunt wijzigen - gevaar
voor ongelukken! Pas uw rijstijl en de snel-
heid steeds aan de omstandigheden aan.
● Overschrijd nooit de toelaatbare asbelas-
tingen en het t
oelaatbare totaalgewicht.
Wanneer de toelaatbare gewichten overschre-
den worden, veranderen de rij-eigenschappen
van de wagen waardoor mogelijk ongevallen,
lichamelijk letsel en wagenschade veroor-
zaakt worden. Rijden met aanhangwagen
Aanh an
gw

agengewichtenAanhangwagengewichten
D
e door on
s

vrijgegeven aanhangwagenge-
wichten en kogeldrukken zijn in het kader
van intensieve tests bepaald volgens exact
vastgelegde criteria. De goedgekeurde ge-
wichten van aanhangwagens gelden voor wa-
gens in de EU en altijd tot een maximale
snelheid van 80 km/u (50 mph) (in uitzon-
derlijke gevallen zelfs tot 100 km/u (62
mph)). Bij wagens voor andere landen kun-
nen deze waarden afwijken. U moet altijd uit-
gaan van de gegevens op het kentekenbe-
wijs ››› . Kogeldruk
D
e
maximaa l

toelaatbare kogeldruk mag niet
hoger zijn dan 80 kg.
In het belang van de rijveiligheid adviseren
wij tijdens het rijden de maximaal toelaatba-
re kogeldruk te benutten. Een te geringe ko-
geldruk heeft een negatieve invloed op het
rijgedrag van de wagen met aanhangwagen.
Als de maximaal toelaatbare kogeldruk niet
kan worden gehaald (bijv. bij kleine, lege en
lichte eenassige aanhangwagens resp. tan-
demaanhangwagens met een asafstand klei-
ner dan 1,0 m), is ten minste 4% van het
daadwerkelijke aanhangwagengewicht als
kogeldruk wettelijk voorgeschreven. ATTENTIE
● Uit v ei

ligheidsoverwegingen mag u met
een aanhangwagen niet sneller rijden dan 80
km/u (50 mph). Dat geldt ook voor landen
waarin een hogere maximumsnelheid geldt.
● Overschrijd nooit het toelaatbare aanhang-
wageng
ewicht en de toelaatbare kogeldruk.
Wanneer de toelaatbare gewichten overschre-
den worden, veranderen de rij-eigenschappen
van de wagen waardoor mogelijk ongevallen,
lichamelijk letsel en wagenschade veroor-
zaakt worden. Wielen
B anden
sp

anning, sneeuwkettingen,
wielbouten Bandenspanning
De stic
k

er met bandenspanningswaarden
vindt u aan de binnenzijde van de tankklep.
De daar aangegeven waarden voor de ban-
denspanning gelden voor koude banden. De
verhoogde bandenspanning bij warme ban-
den niet verlagen. ››› De spanning van de
wint
er ban

den is zoals
die van de zomerbanden plus 0,2 bar
(2,9 psi / 20 kPa).
Sneeuwkettingen
Sneeuwkettingen alleen op de voorwielen en
voor onderstaande banden monteren:
215/60 R16Kettingen met schakels van max. 15 mm
215/55 R17Kettingen met schakels van max. 15 mm
215/50 R18Kettingen met schakels van max. 15 mm
De overige afmetingen laten geen kettingen toe Wielbouten
Na het

v er

wisselen van een wiel moet u het
aanhaalmoment van de wielbouten zo snel
322

Technische kenmerken

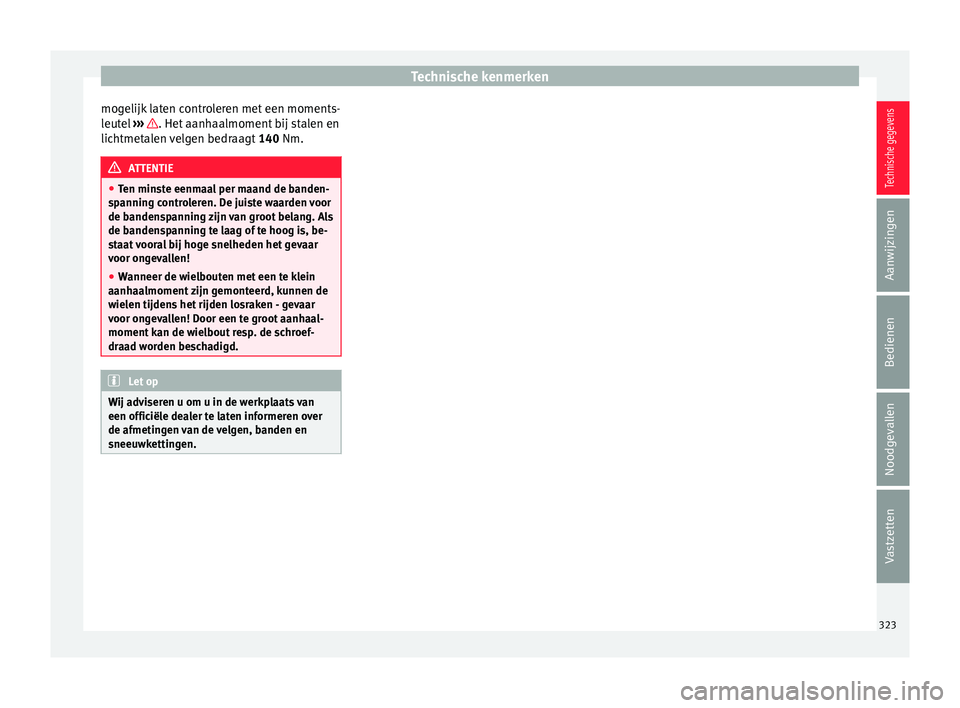

mogelijk laten controleren met een moments-
l eut
el
›
›› . Het aanhaalmoment bij stalen en
lic htmet
alen
velgen bedraagt 140 Nm.ATTENTIE
● Ten mins t

e eenmaal per maand de banden-
spanning controleren. De juiste waarden voor
de bandenspanning zijn van groot belang. Als
de bandenspanning te laag of te hoog is, be-
staat vooral bij hoge snelheden het gevaar
voor ongevallen!
● Wanneer de wielbouten met een te klein
aanhaalmoment
zijn gemonteerd, kunnen de
wielen tijdens het rijden losraken - gevaar
voor ongevallen! Door een te groot aanhaal-
moment kan de wielbout resp. de schroef-
draad worden beschadigd. Let op
Wij adviseren u om u in de werkplaats van
een officiële de a

ler te laten informeren over
de afmetingen van de velgen, banden en
sneeuwkettingen. 323
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens

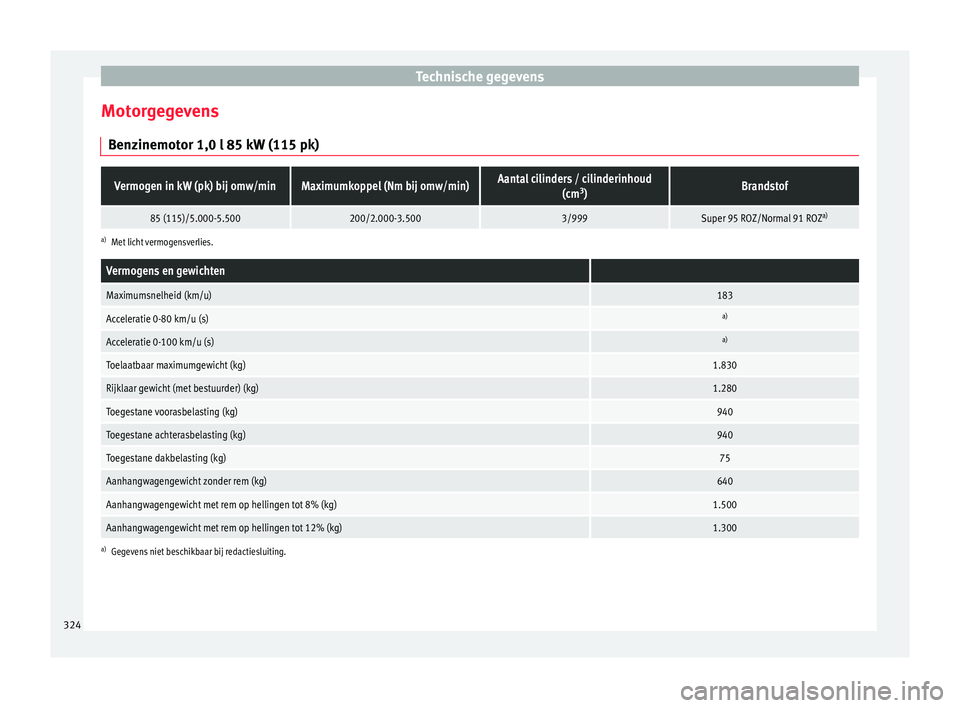

Motorgegevens B en
zinemot
or 1,0 l 85 kW (115 pk)
Vermogen in kW (pk) bij omw/minMaximumkoppel (Nm bij omw/min)Aantal cilinders / cilinderinhoud(cm3
)Brandstof
85 (115)/5.000-5.500200/2.000-3.5003/999Super 95 ROZ/Normal 91 ROZ a)
a)
Met licht vermogensverlies.
Vermogens en gewichten
Maximumsnelheid (km/u)183
Acceleratie 0-80 km/u (s)a)
Acceleratie 0-100 km/u (s)a)
Toelaatbaar maximumgewicht (kg)1.830
Rijklaar gewicht (met bestuurder) (kg)1.280
Toegestane voorasbelasting (kg)940
Toegestane achterasbelasting (kg)940
Toegestane dakbelasting (kg)75
Aanhangwagengewicht zonder rem (kg)640
Aanhangwagengewicht met rem op hellingen tot 8% (kg)1.500
Aanhangwagengewicht met rem op hellingen tot 12% (kg)1.300
a)
Gegevens niet beschikbaar bij redactiesluiting. 324

Technische kenmerken

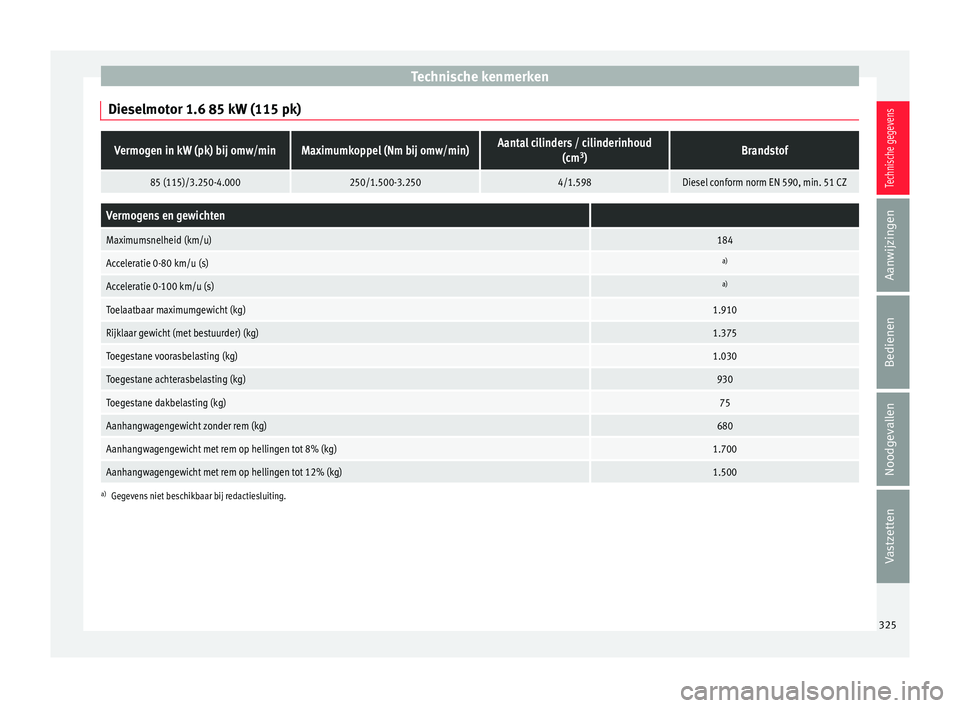

Dieselmotor 1.6 85 kW (115 pk)Vermogen in kW (pk) bij omw/minMaximumkoppel (Nm bij omw/min)Aantal cilinders / cilinderinhoud (cm3
)Brandstof
85 (115)/3.250-4.000250/1.500-3.2504/1.598Diesel conform norm EN 590, min. 51 CZ
Vermogens en gewichten
Maximumsnelheid (km/u)184
Acceleratie 0-80 km/u (s)a)
Acceleratie 0-100 km/u (s)a)
Toelaatbaar maximumgewicht (kg)1.910
Rijklaar gewicht (met bestuurder) (kg)1.375
Toegestane voorasbelasting (kg)1.030
Toegestane achterasbelasting (kg)930
Toegestane dakbelasting (kg)75
Aanhangwagengewicht zonder rem (kg)680
Aanhangwagengewicht met rem op hellingen tot 8% (kg)1.700
Aanhangwagengewicht met rem op hellingen tot 12% (kg)1.500
a) Gegevens niet beschikbaar bij redactiesluiting. 325
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens
Dieselmotor 2.0 110 kW (150 pk)Vermogen in kW (pk) bij omw/minMaximumkoppel (Nm bij omw/min)Aantal cilinders / cilinderinhoud (cm3
)Brandstof
110 (150)/3.500-4.000340/1.750-3.0004/1.968Diesel conform norm EN 590, min. 51 CZ
Vermogens en gewichten2WD4WD
Maximumsnelheid (km/u)202196
Acceleratie 0-80 km/u (s)a)a)
Acceleratie 0-100 km/u (s)a)a)
Toelaatbaar maximumgewicht (kg)1.9502.100
Rijklaar gewicht (met bestuurder) (kg)1.4171.548
Toegestane voorasbelasting (kg)1.0601.080
Toegestane achterasbelasting (kg)9401.070
Toegestane dakbelasting (kg)7575
Aanhangwagengewicht zonder rem (kg)700750
Aanhangwagengewicht met rem op hellingen tot 8% (kg)1.9002.000
Aanhangwagengewicht met rem op hellingen tot 12% (kg)1.9002.000
a) Gegevens niet beschikbaar bij redactiesluiting. 326

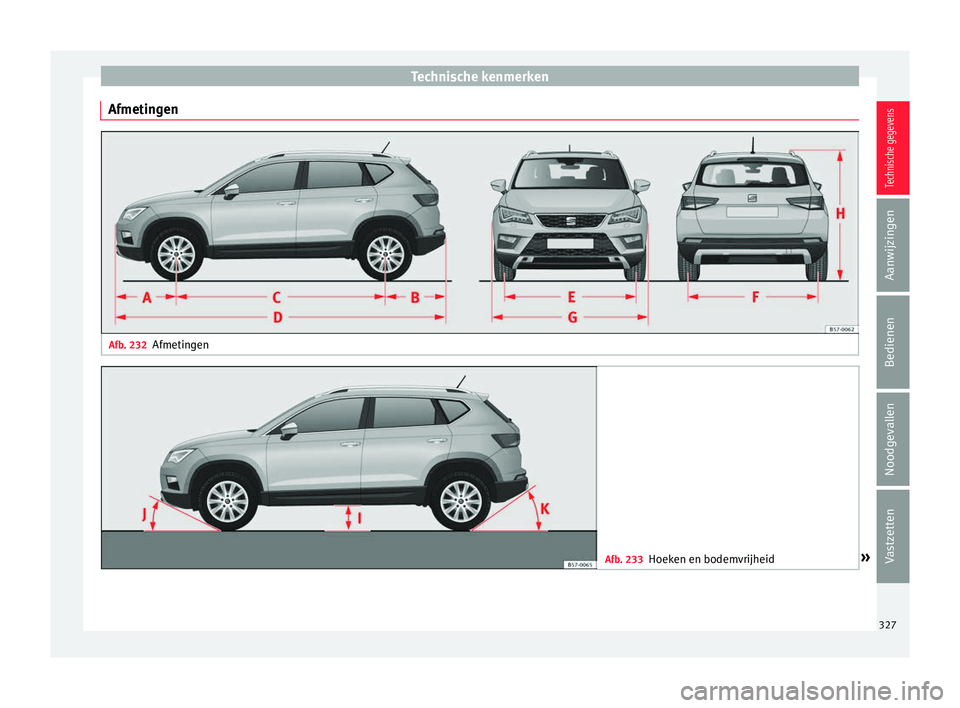

Technische kenmerken
Afmetingen Afb. 232
Afmetingen Afb. 233
Hoeken en bodemvrijheid » 327Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

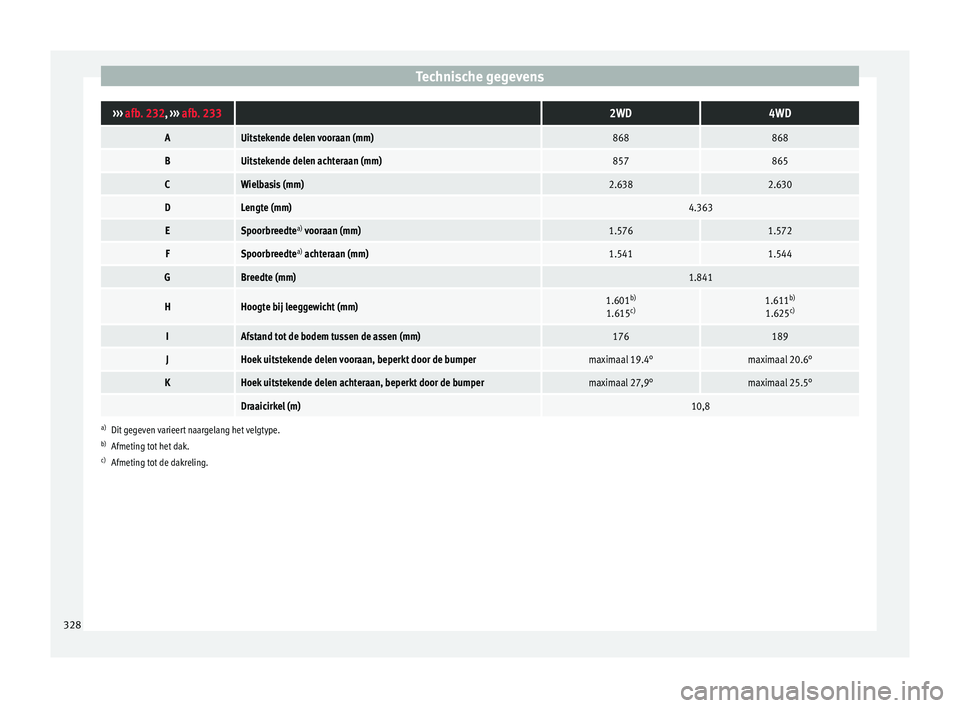

Technische gegevens›››
afb. 232, ››› afb. 233 2WD4WD
AUitstekende delen vooraan (mm)868868
BUitstekende delen achteraan (mm)857865
CWielbasis (mm)2.6382.630
DLengte (mm)4.363
ESpoorbreedte a)
vooraan (mm)1.5761.572
FSpoorbreedte a)
achteraan (mm)1.5411.544
GBreedte (mm)1.841
HHoogte bij leeggewicht (mm)1.601 b)
1.615 c)1.611b)
1.625 c)
IAfstand tot de bodem tussen de assen (mm)176189
JHoek uitstekende delen vooraan, beperkt door de bumpermaximaal 19.4°maximaal 20.6°
KHoek uitstekende delen achteraan, beperkt door de bumpermaximaal 27,9°maximaal 25.5°
Draaicirkel (m)10,8
a)
Dit gegeven varieert naargelang het velgtype.
b) Afmeting tot het dak.
c) Afmeting tot de dakreling.
328
