Seat Ateca 2017 Kullanım Kılavuzu (in Turkish)

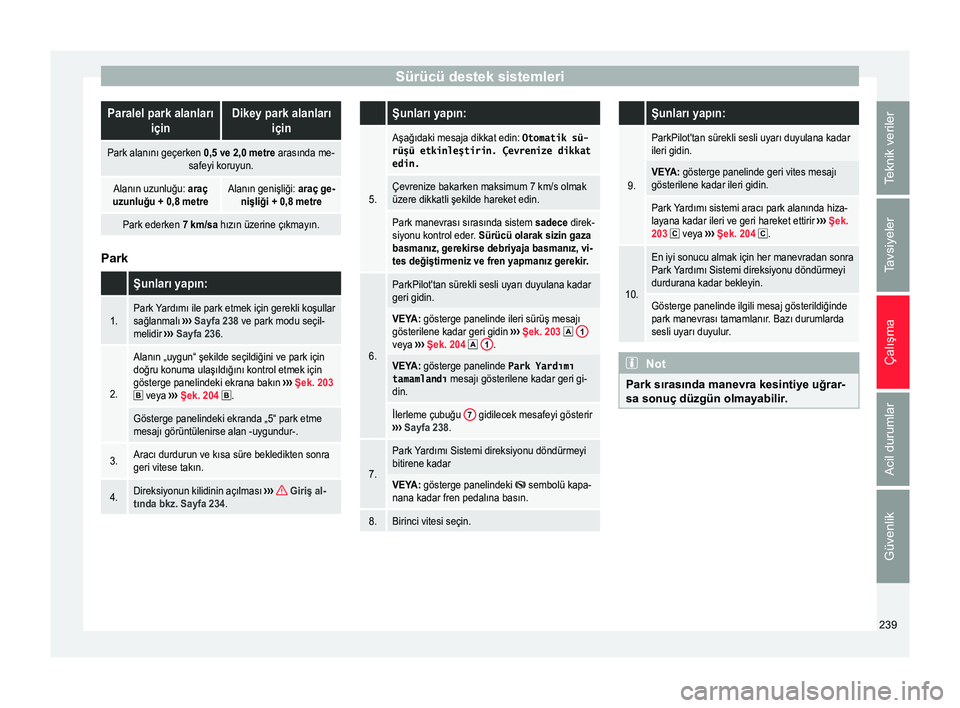

Sürücü destek sistemleriParalel park alanları
içinDikey park alanlarıiçin
Park alanını geçerken 0,5 ve 2,0 metre arasında me-
safeyi koruyun.
Alanın uzunluğu: araç
uzunluğu + 0,8 metreAlanın genişliği: araç ge-
nişliği + 0,8 metre
Park ederken 7 km/sa hızın üzerine çıkmayın.Park
Şunları yapın:
1.Park Yardımı ile park etmek için gerekli koşullar
sağlanmalı
››› Sayfa 238 ve park modu seçil-
melidir ››› Sayfa 236.
2.
Alanın „uygun“ şekilde seçildiğini ve park için
doğru konuma ulaşıldığını kontrol etmek için
gösterge panelindeki ekrana bakın ››› Şek. 203
 veya ››› Şek. 204 .
Gösterge panelindeki ekranda „5“ park etme
mesajı görüntülenirse alan -uygundur-.
3.Aracı durdurun ve kısa süre bekledikten sonra
geri vitese takın.
4.Direksiyonun kilidinin açılması ››› Giriş al-
tında bkz. Sayfa 234.
Şunları yapın:
5.
Aşağıdaki mesaja dikkat edin: Otomatik sü-
rüşü etkinleştirin. Çevrenize dikkat
edin.
Çevrenize bakarken maksimum 7 km/s olmak
üzere dikkatli şekilde hareket edin.
Park manevrası sırasında sistem sadece direk-
siyonu kontrol eder. Sürücü olarak sizin gaza
basmanız, gerekirse debriyaja basmanız, vi-
tes değiştirmeniz ve fren yapmanız gerekir.
6.
ParkPilot'tan sürekli sesli uyarı duyulana kadar
geri gidin.
VEYA: gösterge panelinde ileri sürüş mesajı
gösterilene kadar geri gidin ››› Şek. 203  1veya
››› Şek. 204  1.
VEYA: gösterge panelinde
Park Yardımı
tamamlandı mesajı gösterilene kadar geri gi-
din.
İlerleme çubuğu 7 gidilecek mesafeyi gösterir
››› Sayfa 238.
7.
Park Yardımı Sistemi direksiyonu döndürmeyi
bitirene kadar
VEYA: gösterge panelindeki  sembolü kapa-
nana kadar fren pedalına basın.
8.Birinci vitesi seçin.
Şunları yapın:
9.
ParkPilot'tan sürekli sesli uyarı duyulana kadar
ileri gidin.
VEYA: gösterge panelinde geri vites mesajı
gösterilene kadar ileri gidin.
Park Yardımı sistemi aracı park alanında hiza-
layana kadar ileri ve geri hareket ettirir ››› Şek.
203
 veya ››› Şek. 204 .
10.
En iyi sonucu almak için her manevradan sonra
Park Yardımı Sistemi direksiyonu döndürmeyi
durdurana kadar bekleyin.
Gösterge panelinde ilgili mesaj gösterildiğinde
park manevrası tamamlanır. Bazı durumlarda
sesli uyarı duyulur. Not
Park sırasında manevra kesintiye uğrar-
sa sonuç düzgün olmayabilir . 239
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

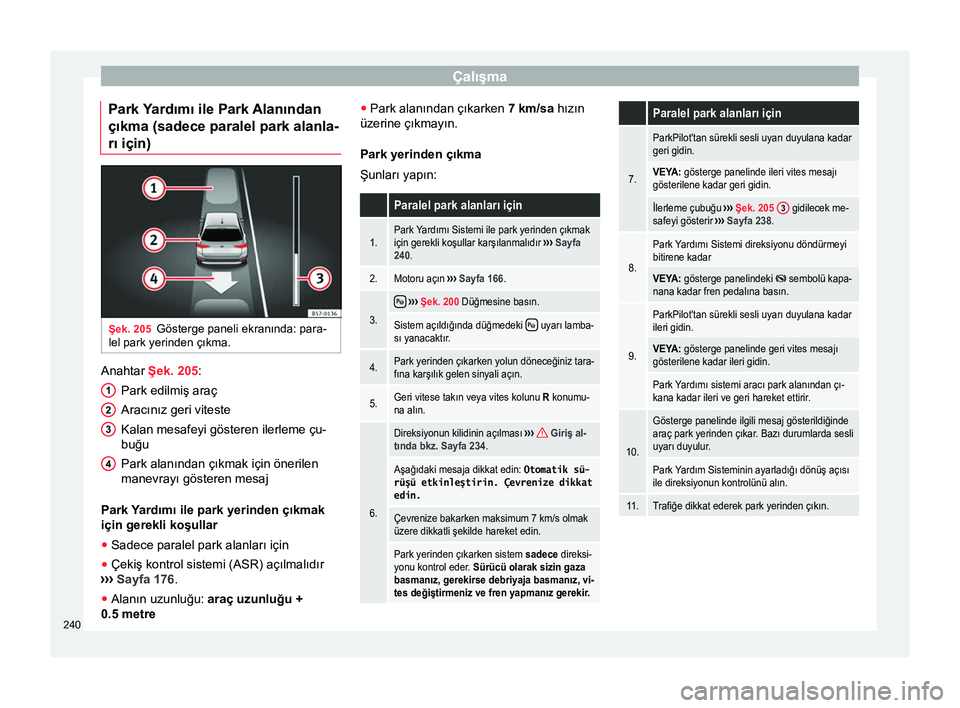

Park Yardımı ile Park Alanından
çıkma (sadece paralel park alanla-
rı için) Şek. 205
Gösterge paneli ekranında: para-
lel park yerinden çıkma. Anahtar Şek. 205
:
Park edilmiş araç
Aracınız geri viteste
Kalan mesafeyi gösteren ilerleme çu-
buğu
Park alanından çıkmak için önerilen
manevrayı gösteren mesaj
Park Y
ardımı ile park yerinden çıkmak
için gerekli koşullar
● Sadece paralel park alanları için
● Çekiş kontrol sistemi (ASR) açılmalıdır
››

› Sayfa 176 .
● Alanın uzunluğu: araç uzunluğu +
0.5 metre 1 2
3
4 ●
Park alanından çıkarken 7 km/sa hızın
üzerine çıkmayın.
Park yerinden çıkma
Şunları yapın:
Paralel park alanları için
1.Park Yardımı Sistemi ile park yerinden çıkmak
için gerekli koşullar karşılanmalıdır ››› Sayfa
240.
2.Motoru açın ››› Sayfa 166.
3. 

››› Şek. 200 Düğmesine basın.
Sistem açıldığında düğmedeki  uyarı lamba-
sı yanacaktır.
4.Park yerinden çıkarken yolun döneceğiniz tara-
fına karşılık gelen sinyali açın.
5.Geri vitese takın veya vites kolunu R konumu-
na alın.
6.
Direksiyonun kilidinin açılması ››› Giriş al-
tında bkz. Sayfa 234.
Aşağıdaki mesaja dikkat edin: Otomatik sü-
rüşü etkinleştirin. Çevrenize dikkat
edin.
Çevrenize bakarken maksimum 7 km/s olmak
üzere dikkatli şekilde hareket edin.
Park yerinden çıkarken sistem sadece direksi-
yonu kontrol eder. Sürücü olarak sizin gaza
basmanız, gerekirse debriyaja basmanız, vi-
tes değiştirmeniz ve fren yapmanız gerekir.
Paralel park alanları için
7.
ParkPilot'tan sürekli sesli uyarı duyulana kadar
geri gidin.
VEYA: gösterge panelinde ileri vites mesajı
gösterilene kadar geri gidin.
İlerleme çubuğu ››› Şek. 205 3 gidilecek me-
safeyi gösterir ››› Sayfa 238.
8.
Park Yardımı Sistemi direksiyonu döndürmeyi
bitirene kadar
VEYA: gösterge panelindeki  sembolü kapa-
nana kadar fren pedalına basın.
9.
ParkPilot'tan sürekli sesli uyarı duyulana kadar
ileri gidin.
VEYA: gösterge panelinde geri vites mesajı
gösterilene kadar ileri gidin.
Park Yardımı sistemi aracı park alanından çı-
kana kadar ileri ve geri hareket ettirir.
10.
Gösterge panelinde ilgili mesaj gösterildiğinde
araç park yerinden çıkar. Bazı durumlarda sesli
uyarı duyulur.
Park Yardım Sisteminin ayarladığı dönüş açısı
ile direksiyonun kontrolünü alın.
11.Trafiğe dikkat ederek park yerinden çıkın. 240

Sürücü destek sistemleri
Park Yardımı ile otomatik frenle-
me müdahalesi Park Yardımı sürücüye bazı durumlarda
otomatik olarak fren yaparak yardımcı olur.
Sürücü her zaman zamanında fren yap-
maktan sorumludur ›
›› .
Hız sınırının aşılmasını önlemek için
otomatik frenleme
Park ederken veya park yerinden çıkarken
yaklaşık 7 km/s hız sınırının aşılmaması
için frenler otomatik olarak devreye girebilir.
Frenler otomatik olarak etkinleştirildikten
sonra park etme veya park yerinden çıkma
manevrası devam edebilir

.
Frenler sadece park yerine girerken veya
çıkarken her deneme de bir kez otomatik
olarak etkinleştirilir. Yaklaşık 7 km/s hız tek-
rar aşılırsa ilgili işlem bekletilir.
Hasarları azaltmak için otomatik frenle-
me
Bazı durumlara bağlı olarak Park Yardımı
sistemi bir engelle karşılaştığında fren pe-
dalını etkinleştirerek ve basılı tutarak araca
otomatik olarak fren uygulayabilir ››› . Bu-
nun ardından sürücü fren pedalına basma-
lıdır .
Hasarı önleme amaçlı otomatik fren müda-
halesi park manevrasının bitirilmesini
sağlar

. DİKKAT
Park Yardım Sistemi tarafından sunulan
otomatik fren müdahalesi, sizi asla gü-
venlikten taviz vermenize neden olacak
herhangi bir risk almaya itmemelidir . Sis-
tem, sürücü dikkatinin yerine geçemez.
● Park

Yardımı Sistemi mevcut belirli sı-
nırlamalara maruz kalır. Bazı durumlarda
otomatik fren müdahalesi sadece kısıtlı
olarak çalışabilir ya da hiç çalışmayabi-
lir

.
● Frenleri kullanmaya her zaman hazır
olun!
● Otomatik fren müdahalesi yaklaşık 1,5
saniye sonra sonlanır. Bunun ardından
kendiniz frene basın. Park Sistemi Plus (ParkPi-
lot)*
Açıklama Şek. 206
Temsil edilen alan. Park ederken,
Park Sistemi Plus aracın
ön ve arkasında tespit edilen engellerle ilgi-
li görsel ve sesli uyarılarla sürücüye yar-
dımcı olur .
Ön ve arka tamponlara entegre ultrason
sensörler mevcuttur . Bir engel tespit ettikle-
rinde, sesli uyarılarla ve Easy Connect sis-
teminde görsel olarak uyarılırsınız.
Ön çarpışma tehlikesi olan durumlarda,
sesli uyarılar aracın önünden gelir ve arka-
dan çarpışma tehlikesi halinde, arkadan
gelir

. »
241
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
Sistemin çalışmasını etkileyebileceğinden
sensörlerin yapıştırıcı, kalıntı ve benzerle-
riyle kaplı olmadığından emin olun. T
emiz-
lik talimatları ››› Sayfa 270.
Sensörlerin yaklaşık ölçüm aralığı:
1,20 m
1,60 m
0,90 m
Engele yaklaştıkça sesli uyarılar arasındaki
zaman aralığı azalacaktır. 0,30 m civarına
ulaştığınızda uyarı sabitleşecektir: öne (ve-
ya geriye) doğru hareket etmeye devam et-
meyin!
Engelden uzaklığı muhafaza ederseniz
uyarı sesi dört saniye sonra azalmaya baş-
lar (sabit uyarının tonunu etkilemez).
Aracın çevresini tamamen görebilmeniz
için araç birkaç metre ileri veya geri hare-
ket ettirilmelidir. Bu sayede kör noktalar gö-
rülür ve aracın çevresi hesaplanır.
Alan Görünüm ile ParkPilot özellikleri
Aşağıdaki durumlarda aracın yanında tara-
nan alan otomatik olarak gizlenir:
● Aracın bir kapısı açıldığında.
● ASR kapatıldığında.
● ASR veya ESC müdahalesi varsa.
● Araç 3 dakikadan uzun süre sabit kalırsa.
A B
C DİKKAT
● Aracın çevresine ve trafiğe her zaman
dikkat edin, düz ileri bakarken de. Y

ar-
dım sistemleri, sürücü dikkatinin yerine
geçemez. Park yerine aracı sokarken ve-
ya çıkarırken veya benzer manevralar ya-
parken sürücü her zaman sorumluluğu
üstlenir.
● Hızınız ve sürüş tarzınızı daima görüş
özelliği, hava, yol ve trafik koşullarına
göre ayarlayın.
● Ultrason sensörlerin engelleri ve in-
sanları tespit edemedikleri bazı kör nok-
taları vardır. Çocuklar ve hayvanlara her
zaman özellikle dikkat edin:
● Aracın çevresini her zaman gözle kon-
trol edin: ek yardım olarak aynaları kulla-
nın. ÖNEMLİ
Park Yardımı işlevleri araç veya yakın
çevresine hasar verebilecek farklı faktör-
lerden olumsuz yönde etkilenebilir:
● Belli koşullar altında sistem belli cisim-
leri tespit etmez ya da görüntülemez:
– Zincirler , römork çekme çubukları,
çitler

, direkler ve ince ağaçlar gibi
nesneler.
– Duvardaki çıkıntılar gibi sensörlerin
üstünde bulunan cisimler. –
Çit telleri veya toz halinde kar gibi
belli yüzeyler veya yapılardaki cisim-
ler .
● Bazı nesnelerin ve giysilerin yüzeyleri
ultrason sensörlerin sinyallerini yansıt-
maz. Sistem bu nesneleri veya bu giysi-
leri giyen insanları doğru şekilde algıla-
yamaz.
● Ultrason sensör sinyalleri dış ses kay-
naklarından etkilenebilir. Bazı durumlar-
da bu durum insanların veya nesnelerin
algılanmasını engelleyebilir

.
● Sistemin tespit ettiği küçük engellerin,
araç engele yaklaştıkça sistem tarafın-
dan kaydedilmeyeceğini ve bu engeller
için sinyal verilmeye devam edilmeye-
ceğini unutmayın. Bazı durumlarda, ara-
cın altına hasar verebilecek yüksek kal-
dırımlar gibi nesneler de algılanmaz.
● ParkPilot'tan gelen ilk uyarı göz ardı
edilirse, araç ciddi hasara maruz kalabi-
lir .
● Radyatör ızgarası, tampon, tekerlek yu-
vası ve aracın altındaki vuruntular veya
hasar sensörlerin oryantasyonunu ayar-
layabilir. Bu, park yardımı işlevini etkile-
yebilir

. Bu durumda, işlevi bir yetkili ser-
vise kontrol ettirin.
● Plaka için önde ayrılan alandan geniş
olan plakalar veya plakalıklar ya da eğik
veya bükük plakalar:
–yanlış algılamalara,
– görüş alanı kaybına. 242

Sürücü destek sistemleri
Not
● Belli durumlarda sistem, tespit edilen
alanda engel olmasa bile uyarı göndere-
bilir , örn:
– bozuk veya parke zeminler veya
uzun çimli yerler;
– Ultrason sistemleriyle donatılmış te-
mizlik araçları veya diğer araçlar gibi
dış ultrason kaynakları;
– sağanak, yoğun kar
, dolu veya yoğun
egzoz gazında,
– araç plakası tampon yüzeyine mü-
kemmel şekilde sabitlenmemişse,
– veya tepe yamaçları gibi yerler.
● Sistemin doğru şekilde çalışmasını
sağlamak için ultrason sensörlerini te-
miz, kar veya buzdan arındırılmış tutun
ve üzerlerine yapıştırıcı veya başka nes-
neler sürmeyin.
● Ultrason sensörlerini temizlemek için
yüksek basınç veya buharlı ekipmanları-
nı kullanıyorsanız, üzerinde doğrudan
sadece kısa bir süre ve her zaman 10 cm
uzaklıktan tutun.
● Araca bisiklet taşıyıcısı gibi aksesuar-
ların takılması Park Y
ardımının çalışma-
sını engelleyebilir.
● Aracın önüne reklam içeren plakalık gi-
bi aksesuarlar takıldığında Park Y
ardımı
çalışmasını olumsuz etkileyebilir.
● Sisteme alışmanız için trafikten uzakta
bir alan ya da otoparkta park denemesi yapmanız tavsiye edilir. İyi hava ve ışık
koşulları olmalıdır
.
● Uyarıların ses ve tonu göstergelere ek
olarak modifiye edilebilir ››

› Sayfa 248.
● Sürücü bilgi sistemi olmayan araçlarda
bu parametreler SEA
T Yetkili Servisi ve-
ya uzman bir atölyede modifiye edilebilir.
● Lütfen römork çekmeyle ilgili bilgileri
inceleyin ››

› Sayfa 249.
● Easy Connect ekranındaki gösterge az
bir gecikme gösteriyor . Park Yardımının çalışması
Şek. 207
Orta konsol: Park Yardımı düğme-
si (sürüme bağlı olarak). Park Yardımının manuel olarak devreye
sokulması
●
 Düğmesine bir defa basın. Park
Yardımının manuel olarak devre-
den çıkarılması
●  Düğmesine tekrar basın.
Park Y

ardımı ekranının manuel olarak
devreden çıkarılması (sesli sinyaller et-
kin kalır)
● Fabrikada monteli bilgi eğlence sistemi-
nin ana menüsündeki bir düğmeye basın.
● VEYA: GERİ işlev düğmesine basın.
Park Y
ardımının otomatik olarak devre-
ye sokulması
● Geri vitese takın veya vites kolunu R ko-
numuna alın.
● VEYA: Araç önündeki bir engele 10
km/sa (6 m/sa) altında bir hızla yaklaşırsa
›

›› Sayfa 244 . Bilgi erişim sisteminde oto-
matik bağlantı etkinleştirilmişse yaklaşık 95
cm yakınlıktaki engeller algılanır. Küçülen
bir ekran gösterilir.
Park Yardımının otomatik olarak devre-
den çıkarılması
● Vites kolunu P konumuna alın.
● VEYA: ileri doğru yaklaşık 10 km/sa (6
m/sa) üzerine çıkın.
Park Y

ardımında sesin geçici olarak
susturulması
●  işlev düğmesine basın. »
243
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

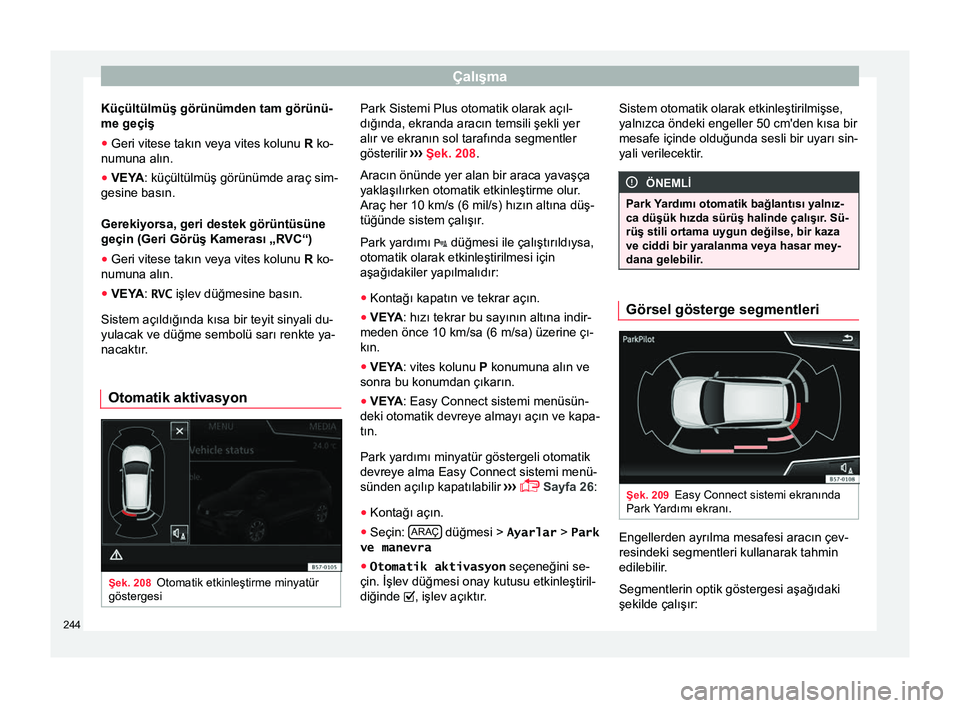

Küçültülmüş görünümden tam görünü-
me geçiş
● Geri vitese takın veya vites kolunu R ko-
numuna alın.
● VEYA: küçültülmüş görünümde araç sim-
gesine basın.
Gerekiyorsa, geri destek görüntüsüne
geçin (Geri Görüş Kamerası „R VC“)
● Geri vitese takın veya vites kolunu R
ko-
numuna alın.
● VEYA: RVC işlev düğmesine basın.
Sistem açıldığında kısa bir teyit sinyali du-
yulacak ve düğme sembolü sarı renkte ya-
nacaktır

.
Otomatik aktivasyon Şek. 208
Otomatik etkinleştirme minyatür
göstergesi Park Sistemi Plus otomatik olarak açıl-
dığında, ekranda aracın temsili şekli yer
alır ve ekranın sol tarafında segmentler
gösterilir
››

› Şek. 208.
Aracın önünde yer alan bir araca yavaşça
yaklaşılırken otomatik etkinleştirme olur.
Araç her 10 km/s (6 mil/s) hızın altına düş-
tüğünde sistem çalışır.
Park yardımı  düğmesi ile çalıştırıldıysa,
otomatik olarak etkinleştirilmesi için
aşağıdakiler yapılmalıdır:
● Kontağı kapatın ve tekrar açın.
● VEYA: hızı tekrar bu sayının altına indir-
meden önce 10 km/sa (6 m/sa) üzerine çı-
kın.
● VEYA: vites kolunu P konumuna alın ve
sonra bu konumdan çıkarın.
● VEY

A: Easy Connect sistemi menüsün-
deki otomatik devreye almayı açın ve kapa-
tın.
Park yardımı minyatür göstergeli otomatik
devreye alma Easy Connect sistemi menü-
sünden açılıp kapatılabilir ››

›  Sayfa 26:
● Kontağı açın.
● Seçin: ARAÇ düğmesi >
Ayarlar > Park
ve manevra
● Otomatik aktivasyon seçeneğini se-
çin. İşlev düğmesi onay kutusu etkinleştiril-
diğinde , işlev açıktır . Sistem otomatik olarak etkinleştirilmişse,
yalnızca öndeki engeller 50 cm'den kısa bir
mesafe içinde olduğunda sesli bir uyarı sin-
yali verilecektir
. ÖNEMLİ
Park Yardımı otomatik bağlantısı yalnız-
ca düşük hızda sürüş halinde çalışır . Sü-
rüş stili ortama uygun değilse, bir kaza
ve ciddi bir yaralanma veya hasar mey-
dana gelebilir

. Görsel gösterge segmentleri
Şek. 209
Easy Connect sistemi ekranında
Park Y

ardımı ekranı. Engellerden ayrılma mesafesi aracın çev-
resindeki segmentleri kullanarak tahmin
edilebilir
.
Segmentlerin optik göstergesi aşağıdaki
şekilde çalışır:
244

Sürücü destek sistemleri
engel aracın güzerga-
hında değilse veya hareket yönü bu-
lunduğu konumun tersi yönde ise, be-
yaz bir bölüm görüntülenir .
aracın güzergahında bu-
lunan ve araca 30 cm'den daha uzakta
bulunan engeller sarı renkte görüntüle-
nir
. araca 30 cm'den da-
ha yakında bulunan engeller kırımız
renkte görüntülenir.
Ayrıca, SEAT Ortam Sistemi Plus/Navi Sis-
temi radyolarında sarı çizgi aracın direksi-
yon simidi açısına dayalı olarak beklenen
güzergahını gösterir.
Aracın hareket yönünde herhangi bir engel
bulunduğunda, ilgili ses uyarısı duyulur.
Araç engele yaklaştıkça segmanlar araca
daha yakın olarak görüntülenir. Sondan bir
önceki renk bölümünün ekranda belirmesi
aracın çarpışma bölgesine ulaştığı anlamı-
na gelir. Çarpışma alanında yolun dışında-
kiler dahil engeller kırmızıyla temsil edilir.
Öne (veya geriye) doğru hareket etmeye
devam etmeyin ››› Açıklama altında
bkz. Sayfa 242, ››

› Açıklama altında
bkz. Sayfa 242 !
Araçta Alan Görünüm sistemi bulunuyorsa
Park
Yardımı görsel gösterimi Alan Görü-
nüm sisteminde seçilen alana bağlı olarak
görüntülenir. Beyaz segmentler:
Sarı segmentler:
Kırmızı segmentler: Gösterge ve sesli uyarıların ayar-
lanması Ekran ve sesli uyarıların ayarları Easy Con-
nect* tarafından kontrol edilir.
Otomatik aktivasyon


Açık – Otomatik aktivasyon seçe-
neğini etkinleştirir ››› Sayfa 244.
 Kapalı – Otomatik aktivasyon se-
çeneğini devreden çıkarır ››› Sayfa 244.
Ön ses*
Ön ve arka alandaki ses
Ön ses ayarları/keskinlik*
Ön alandaki sesin frekansı (tonu).
Arka ses*
Arka alandaki ses.
Arka ses ayarları/keskinlik*
Arka alandaki sesin frekansı (tonu).
Ses ayarı
Park yardımı açıkken aktif ses/video kay-
nağı sesi seçili ayarın yoğunluğuna indirile-
cektir. Hata mesajları Park Yardımı etkinken veya çalıştırıldığında
bir Park yardımı hatasını rapor eden bir
mesaj gösterge panelinde gösterilirse sis-
temde bir arıza vardır.
Kontak anahtarını çıkarmadan önce arıza
ekrandan kaybolmazsa bir sonraki sefer
geri viteste park yardımı devreye girdiğinde
gösterilmez.
Park yardımı sisteminde bir arıza varsa
gösterge panelinde hatayı gösteren bir me-
saj görüntülenir
. Ek olarak  anahtar LED'i
yanıp söner.
Sensörde bir hata varsa aracın ön/arkasın-
daki Easy Connect ekranında  sembolü
görüntülenir. Arka sensörlerden biri arıza-
lıysa, sadece A ve
B alanlarındaki engel-
ler görüntülenir ››

› Şek. 206. Ön sensör arı-
zalıysa sadece C ve
D alanlarındaki en-
geller görüntülenir .
Arızayı gecikmeden uzman bir atölyeye dü-
zelttirin.
245
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
Römork ile sürüş Şek. 210
Römork takılı halde ekranda Park-
Pilot gösterimi. Fabrikada çekme braketi cihazı ile donatıl-
mış araçlarda, römork elektriksel olarak
bağlandığında, geri vitese geçildiğinde, vi-
tes kolu R
konumuna getirildiğinde veya 
düğmesine basıldığında Park
Yardımı arka
sensörleri etkinleştirilmeyecektir.
Aracın arkasındaki ve yanlarındaki olası
engellere olan mesafe ekranda görüntülen-
meyecek ve sesli sinyallerle bildirilmeye-
cektir.
Easy Connect sistemi ekranı yalnızca önde
algılanan nesneleri görüntüleyecek ve ara-
cın güzergahı gizlenecektir. Park yardımı (ParkPilot)*
T anım Dar alanlarda gerçekleştireceğiniz park ve
manevralar sırasında, aracınızda bulunan
donanıma göre size yardımcı olacak çeşitli
sistemler bulunmaktadır.
Arka park yardımı aracın

arkasındaki en-
geller hakkında uyarı veren sesli bir yar-
dımcıdır.
Arka tampona entegre sensörler mevcuttur.
Bir engel tespit ettiklerinde, sesli uyarılarla
ve Easy Connect sisteminde görsel olarak
uyarılırsınız.
Alan Görünüm sistemi kuruluysa, arka park
yardımı aracın arkasına yakın nesneler için
sesli bir uyarı yapar ve Alan Görünüm gö-
rüntüsü Easy Connect ekranında yer alarak
aracın etrafındaki gerçek nesnelerin görü-
nümünü verir.
Sistemin çalışmasını etkileyebileceğinden
sensörlerin yapıştırıcı, kalıntı, kir ve ben-
zerleriyle kaplı olmadığından emin olun.
Temizlik talimatları ››› Sayfa 270.
Arka sensörlerin yaklaşık ölçüm aralığı:
yan alan0,60 m
orta alan1,60 m Engele yaklaştıkça sesli uyarılar arasındaki
zaman aralığı azalacaktır
. 0,30

m civarına
ulaştığınızda uyarı sabitleşecektir: Öne (ve-
ya geriye) doğru hareket etmeye devam et-
meyin ››› ,
››› !
Engelden uzaklığı muhafaza ederseniz
uyarı sesi dört saniye sonra azalmaya baş-
lar (sabit uyarının tonunu etkilemez).
Etkinleştirme/Devreden çıkarma
Geri vitese alırken park yardımı otomatik
olarak açılır . Bu, kısa bir uyarı ile teyit edilir

.
Geri vitesten çıkıldığında, park yardımı sis-
temi kapanır. DİKKAT
● Aracın çevresine ve trafiğe her zaman
dikkat edin, düz ileri bakarken de. Y

ar-
dım sistemleri, sürücü dikkatinin yerine
geçemez. Park yerine aracı sokarken ve-
ya çıkarırken veya benzer manevralar ya-
parken sürücü her zaman sorumluluğu
üstlenir.
● Hızınız ve sürüş tarzınızı daima görüş
özelliği, hava, yol ve trafik koşullarına
göre ayarlayın.
● Ultrason sensörlerin engelleri ve in-
sanları tespit edemedikleri bazı kör nok-
taları vardır. Çocuklar ve hayvanlara her
zaman özellikle dikkat edin.
● Aracın çevresini her zaman gözle kon-
trol edin: ek yardım olarak aynaları kulla-
nın. 246

Sürücü destek sistemleri
ÖNEMLİ
Park Yardımı işlevleri araç veya yakın
çevresine hasar verebilecek farklı faktör-
lerden olumsuz yönde etkilenebilir:
● Belli koşullar altında sistem belli cisim-
leri tespit etmez ya da görüntülemez:
– Zincirler , römork çekme çubukları,
çitler
, direkler ve ince ağaçlar gibi
nesneler.
– Duvardaki çıkıntılar gibi sensörlerin
üstünde bulunan cisimler.
– Çit telleri veya toz halinde kar gibi
belli yüzeyler veya yapılardaki cisim-
ler.
● Bazı nesnelerin ve giysilerin yüzeyleri
ultrason sensörlerin sinyallerini yansıt-
maz. Sistem bu nesneleri veya bu giysi-
leri giyen insanları doğru şekilde algıla-
yamaz.
● Ultrason sensör sinyalleri dış ses kay-
naklarından etkilenebilir. Bazı durumlar- da bu durum insanların veya nesnelerin
algılanmasını engelleyebilir

.
● Sistemin tespit ettiği küçük engellerin,
araç engele yaklaştıkça sistem tarafın-
dan kaydedilmeyeceğini ve bu engeller
için sinyal verilmeye devam edilmeye-
ceğini unutmayın. Bazı durumlarda, ara-
cın altına hasar verebilecek yüksek kal-
dırımlar gibi nesneler de algılanmaz.
● ParkPilot'tan gelen ilk uyarı göz ardı
edilirse, araç ciddi hasara maruz kalabi-
lir. ●
Radyatör ızgarası, tampon, tekerlek yu-
vası ve aracın altındaki vuruntular veya
hasar sensörlerin oryantasyonunu ayar-
layabilir . Bu, park yardımı işlevini etkile-
yebilir

. Bu durumda, işlevi bir yetkili ser-
vise kontrol ettirin. Not
● Belli durumlarda sistem, tespit edilen
alanda engel olmasa bile uyarı göndere-
bilir , örn:
– bozuk veya parke zeminler veya
uzun çimli yerler;
– Ultrason sistemleriyle donatılmış te-
mizlik araçları veya diğer araçlar gibi
dış ultrason kaynakları;
– sağanak, yoğun kar

, dolu veya yoğun
egzoz gazında,
– araç plakası tampon yüzeyine mü-
kemmel şekilde sabitlenmemişse,
– veya tepe yamaçları gibi yerler.
● Sistemin doğru şekilde çalışmasını
sağlamak için ultrason sensörlerini te-
miz, kar veya buzdan arındırılmış tutun
ve üzerlerine yapıştırıcı veya başka nes-
neler sürmeyin.
● Ultrason sensörlerini temizlemek için
yüksek basınç veya buharlı ekipmanları-
nı kullanıyorsanız, üzerinde doğrudan
sadece kısa bir süre ve her zaman 10 cm
uzaklıktan tutun. ●
Araca bisiklet taşıyıcısı gibi aksesuar-
ların takılması Park Y

ardımının çalışma-
sını engelleyebilir.
● Sisteme alışmanız için trafikten uzakta
bir alan ya da otoparkta park denemesi
yapmanız tavsiye edilir . İyi hava ve ışık
koşulları olmalıdır

.
● Uyarıların ses ve tonu göstergelere ek
olarak modifiye edilebilir ››

› Sayfa 248 .
● Sürücü bilgi sistemi olmayan araçlarda
bu parametreler SEA T

Yetkili Servisi ve-
ya uzman bir atölyede modifiye edilebilir.
● Lütfen römork çekmeyle ilgili bilgileri
inceleyin ››

› Sayfa 249.
● Easy Connect ekranındaki gösterge az
bir gecikme gösteriyor . Park Yardımının çalışması
Park Yardımı ekranının manuel olarak
devreden çıkarılması (sesli sinyaller et-
kin kalır)
● Fabrikada monteli bilgi eğlence sistemi-
nin ana menüsündeki bir düğmeye basın.
● VEYA: GERİ işlev düğmesine basın.
Park Y

ardımının bağlanması
● Geri vitesi devreye alın (manuel şanzı-
manlar için) veya vites kolunu R konumuna
getirin (otomatik şanzımanlar için). »
247
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
Park Yardımı bağlantısının kesilmesi
● Vites kolunu P, N veya D konumuna geti-
rin (otomatik şanzımanlar için) ya da geri
vitesi devre dışı bırakın (manuel şanzıman-
lar için). V ites kolunu N
veya D konumuna
getirirseniz, sistem kapanmadan önce yak-
laşık 8 saniye aktif kalır, ancak Alan
Görünüm işleviyle geri vites devreye alın-
dığında hemen kapanır.
Park Yardımında sesin geçici olarak
susturulması
●  işlev düğmesine basın. Aracınızda
Alan Görünüm
sistemi kuruluysa, Park Yar-
dımında sesin geçici olarak susturulması
işlevini kullanamazsınız.
Arka yardım mevcutsa küçültülmüş ek-
randan tam ekran görünümüne geçin
(Arka Görünüm Kamerası „RVC“)
● Küçültülmüş görünümde araç simgesine
basın.
Gerekiyorsa, geri destek görüntüsüne
geçin (Geri Görüş Kamerası „R VC“)
● Geri vitese takın veya vites kolunu R

ko-
numuna alın.
● VEYA: RVC işlev simgesine basın. Görsel gösterge segmentleri
Şek. 211
Easy Connect sistemi ekranında
Park Y

ardımı ekranı. Engellerin mesafesi aracın arkasındaki
segmentler yardımıyla tahmin edilebilir
.
Segmentlerin optik göstergesi aşağıdaki
şekilde çalışır:
elektrikli park freni ak-
tifken bile, engel aracın hareket yönü
üzerinde değilse görüntülenirler

.
aracın güzergahında bu-
lunan ve araca 30 cm'den daha uzakta
bulunan engeller sarı renkte görüntüle-
nir.
araca 30 cm'den da-
ha yakında bulunan engeller kırmızı
renkte görüntülenir.
Aracın hareket yönünde herhangi bir engel
bulunduğunda, ilgili ses uyarısı duyulur. Beyaz segmentler:
Sarı segmentler:
Kırmızı segmentler: Araç engele yaklaştıkça segmanlar araca
daha yakın olarak görüntülenir. Sondan bir
önceki renk bölümünün ekranda belirmesi
aracın çarpışma bölgesine ulaştığı anlamı-
na gelir

. Çarpışma alanında yolun dışında-
kiler dahil engeller kırmızıyla temsil edilir.
Geriye doğru gitmeye devam etmeyin ››› Tanım altında bkz. Sayfa 246,
››
› Tanım
altında bkz. Sayfa 247!
Aracınızda
Alan Görünümü işlevi mev-
cutsa
Araçta Alan Görünümü mevcutsa, seg-
mentler görüntülenmez.
PDC sistemi aracın arkasına yakın nesne-
ler için sesli bir uyarı yapar ve Alan
Görünüm görüntüsü ekranda yer alarak
aracın etrafındaki gerçek nesnelerin görü-
nümünü verir.
Gösterge ve sesli uyarıların ayar-
lanması Ekran ve sesli uyarıların ayarları Easy Con-
nect
* tarafından kontrol edilir

.
Arka ses*
Arka alandaki ses.
Arka ses ayarları/keskinlik*
Arka alandaki sesin frekansı (tonu).
248
