Seat Ateca 2017 Manual del propietario (in Spanish)

Fusibles y lámparasNºConsumidores/Amperios
37Calefacción estacionaria20
CUIDADO
● De

smonte las tapas de las cajas de fusibles
y vuelva a montarlas correctamente para evi-
tar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para
evit
ar que penetre suciedad o humedad. La
suciedad y la humedad en las cajas de fusi-
bles pueden originar daños en el sistema
eléctrico. Aviso
● En el

vehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● Las posiciones que no están ocupadas por
ningún f
usible no aparecen en las tablas.
● Algunos de los equipamientos relacionados
en la
s tablas pertenecen sólo a determinadas
versiones del modelo, o bien constituyen un
equipamiento opcional.
● Le rogamos que tengan en cuenta que las
tab
las reflejan los datos de que se disponen
en el momento de imprimir este manual, por

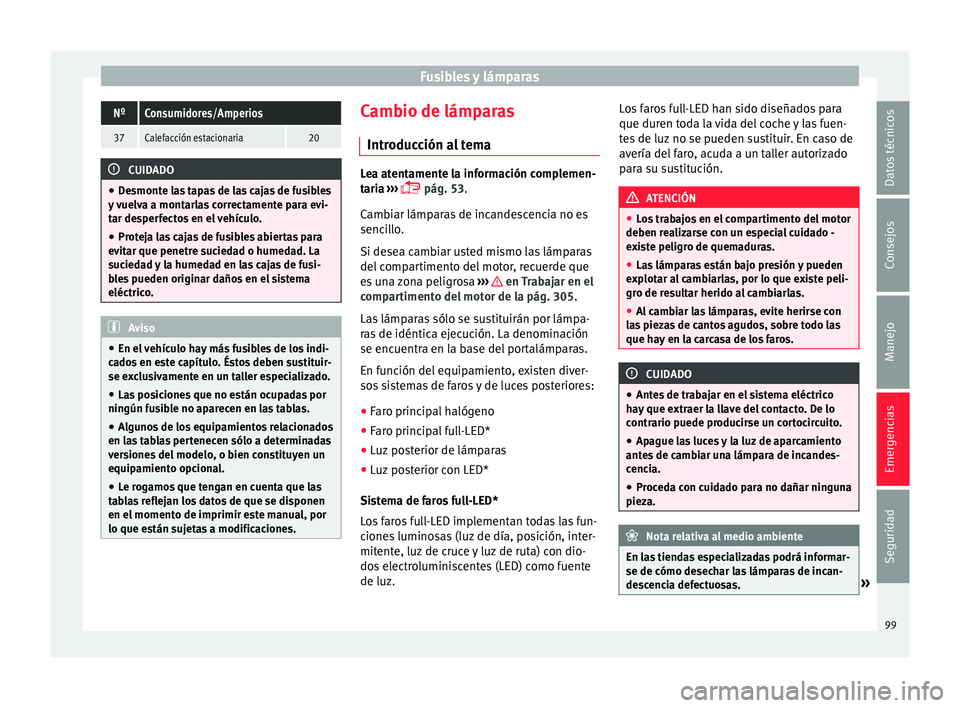

lo que están sujetas a modificaciones. Cambio de lámparas
Intr oduc

ción al tema Lea atentamente la información complemen-
t
ari

a ›››
 pág. 53.
Cambiar lámparas de incandescencia no es
sencillo.
Si desea cambiar usted mismo las lámparas
del compartimento del motor, recuerde que
es una zona peligrosa ››› en Trabajar en el
c omp

artimento del motor de la pág. 305.
Las lámparas sólo se sustituirán por lámpa-
ras de idéntica ejecución. La denominación
se encuentra en la base del portalámparas.
En función del equipamiento, existen diver-
sos sistemas de faros y de luces posteriores:
● Faro principal halógeno
● Faro principal full-LED*
● Luz posterior de lámparas
● Luz posterior con LED*
Si s

tema de faros full-LED*
Los faros full-LED implementan todas las fun-
ciones luminosas (luz de día, posición, inter-
mitente, luz de cruce y luz de ruta) con dio-
dos electroluminiscentes (LED) como fuente
de luz. Los faros full-LED han sido diseñados para
que duren t

oda la vida del coche y las fuen-
tes de luz no se pueden sustituir. En caso de
avería del faro, acuda a un taller autorizado
para su sustitución. ATENCIÓN
● Lo

s trabajos en el compartimento del motor
deben realizarse con un especial cuidado -
existe peligro de quemaduras.
● Las lámparas están bajo presión y pueden
exp
lotar al cambiarlas, por lo que existe peli-
gro de resultar herido al cambiarlas.
● Al cambiar las lámparas, evite herirse con
la

s piezas de cantos agudos, sobre todo las
que hay en la carcasa de los faros. CUIDADO
● Ant e

s de trabajar en el sistema eléctrico
hay que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
ante
s de cambiar una lámpara de incandes-
cencia.
● Proceda con cuidado para no dañar ninguna
pieza. Nota relativa al medio ambiente
En las tiendas especializadas podrá informar-
se de cómo de sec

har las lámparas de incan-
descencia defectuosas. » 99
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Aviso
● Comprue
be con regularidad que todos los
equipos de iluminación de su vehículo funcio-
nan a la perfección, en especial las luces ex-
teriores. Esto no sólo redunda en su seguri-
dad, sino también en la de los demás conduc-
tores.
● Adquiera la nueva lámpara antes de empe-
zar a c
ambiar la lámpara defectuosa.
● No toque la ampolla de vidrio de la lámpara
con l
a mano, es mejor utilizar un trozo de tela
o papel, ya que los restos dejados por la hue-
lla dactilar se evaporarían por el calor de la
lámpara de incandescencia encendida, se
precipitaría en la superficie del espejo y aca-

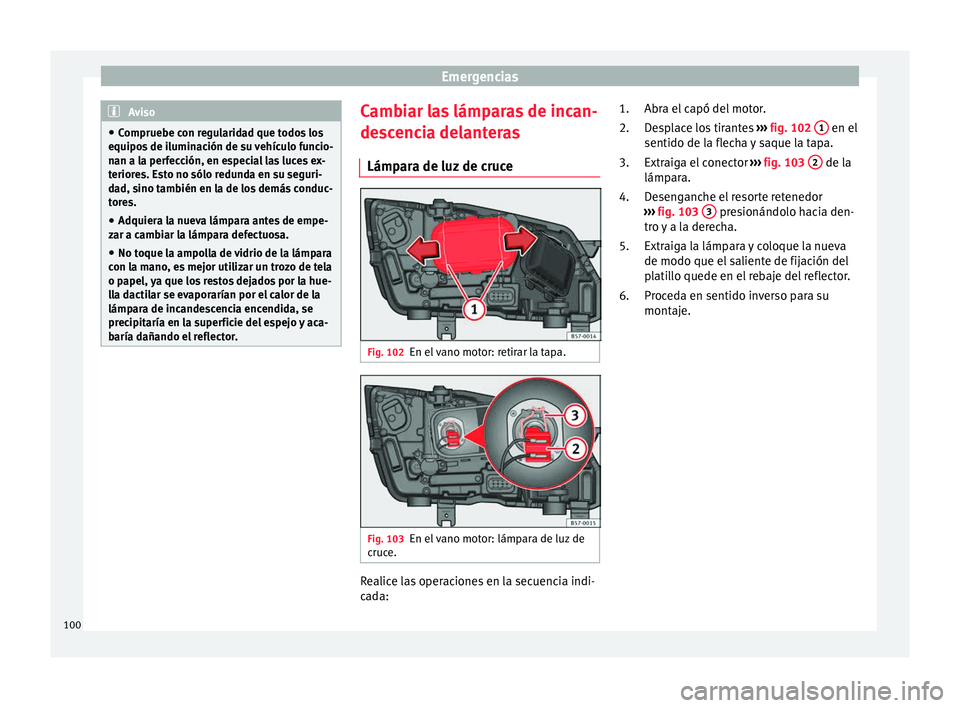

baría dañando el reflector. Cambiar las lámparas de incan-
de
s

cencia delanteras
Lámpara de luz de cruce Fig. 102
En el vano motor: retirar la tapa. Fig. 103
En el vano motor: lámpara de luz de
c ruc

e. Realice las operaciones en la secuencia indi-
c
a

da: Abra el capó del motor.
De

splace los tirantes ››› fig. 102 1 en el
sentido de l a fl

echa y saque la tapa.
Extraiga el conector ››› fig. 103 2 de la
lámp ar

a.
Desenganche el resorte retenedor
››› fig. 103 3 presionándolo hacia den-
tr o

y a la derecha.
Extraiga la lámpara y coloque la nueva
de modo que el saliente de fijación del
platillo quede en el rebaje del reflector.
Proceda en sentido inverso para su
montaje.
1.
2.
3.
4.
5.
6.
100

Fusibles y lámparas

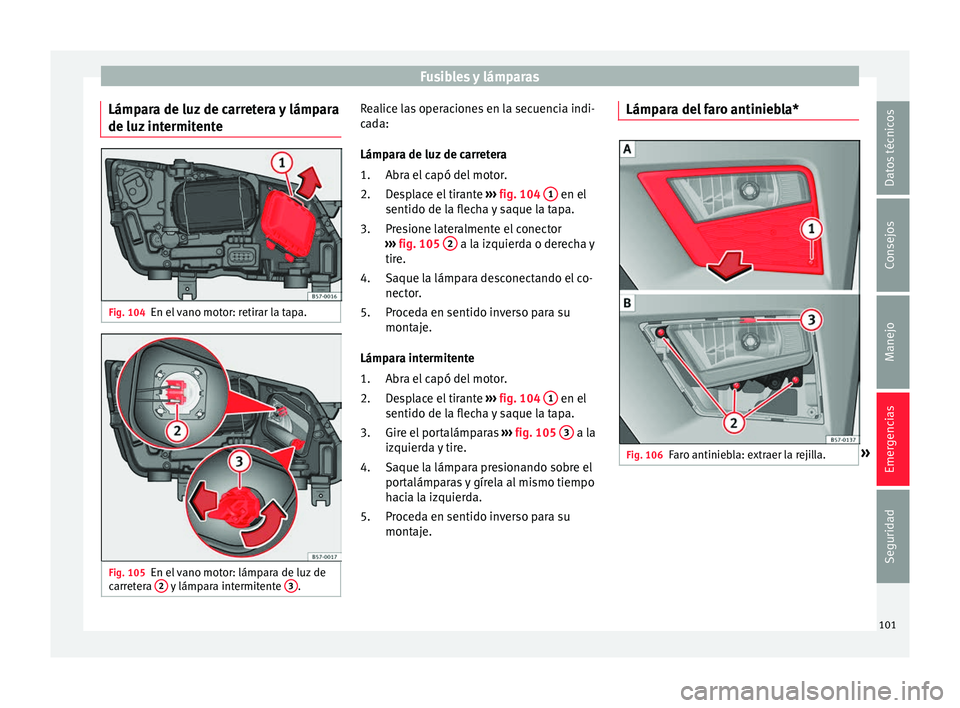

Lámpara de luz de carretera y lámpara
de luz int
ermitente Fig. 104
En el vano motor: retirar la tapa. Fig. 105
En el vano motor: lámpara de luz de
c arr

etera 2 y lámpara intermitente
3 . Realice las operaciones en la secuencia indi-
c
a

da:
Lámpara de luz de carretera Abra el capó del motor.
Desplace el tirante ››› fig. 104 1 en el
sentido de l a fl

echa y saque la tapa.
Presione lateralmente el conector
››› fig. 105 2 a la izquierda o derecha y
tir e.
Saque l

a lámpara desconectando el co-
nector.
Proceda en sentido inverso para su
montaje.
Lámpara intermitente Abra el capó del motor.
Desplace el tirante ››› fig. 104 1 en el
sentido de l a fl

echa y saque la tapa.
Gire el portalámparas ››› fig. 105 3 a la
iz quier

da y tire.
Saque la lámpara presionando sobre el
portalámparas y gírela al mismo tiempo
hacia la izquierda.
Proceda en sentido inverso para su
montaje.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5. Lámpara del faro antiniebla*
Fig. 106
Faro antiniebla: extraer la rejilla. » 101
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

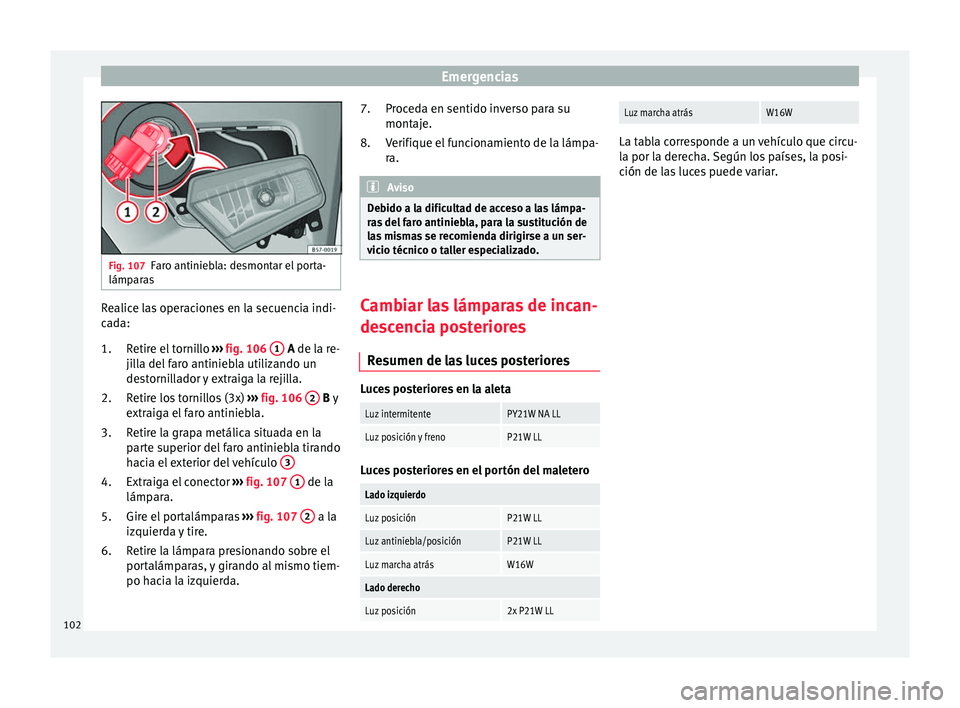

Fig. 107
Faro antiniebla: desmontar el porta-
lámp ar
as Realice las operaciones en la secuencia indi-
c
a

da:
Retire el tornillo ››› fig. 106 1 A de l
a re-
ji

lla del faro antiniebla utilizando un
destornillador y extraiga la rejilla.
Retire los tornillos (3x) ››› fig. 106 2 B y
e xtr

aiga el faro antiniebla.
Retire la grapa metálica situada en la
parte superior del faro antiniebla tirando
hacia el exterior del vehículo 3Extraiga el conector
››
›
fig. 107 1 de la
lámp ar
a.
Gire el portalámparas ›››
fig. 107 2 a la
iz quier

da y tire.
Retire la lámpara presionando sobre el
portalámparas, y girando al mismo tiem-
po hacia la izquierda.
1.
2.
3.
4.
5.
6. Proceda en sentido inverso para su
montaj

e.
Verifique el funcionamiento de la lámpa-
ra. Aviso
Debido a la dificultad de acceso a las lámpa-
r a

s del faro antiniebla, para la sustitución de
las mismas se recomienda dirigirse a un ser-
vicio técnico o taller especializado. Cambiar las lámparas de incan-
de
s

cencia posteriores
Resumen de las luces posteriores Luces posteriores en la aleta
Luz intermitentePY21W NA LL
Luz posición y frenoP21W LL
Luces posteriores en el portón del maletero
Lado izquierdo
Luz posiciónP21W LL
Luz antiniebla/posiciónP21W LL
Luz marcha atrásW16W
Lado derecho
Luz posición2x P21W LL7.
8.
Luz marcha atrásW16W
La tabla corresponde a un vehículo que circu-
l
a por l

a derecha. Según los países, la posi-
ción de las luces puede variar.
102

Fusibles y lámparas

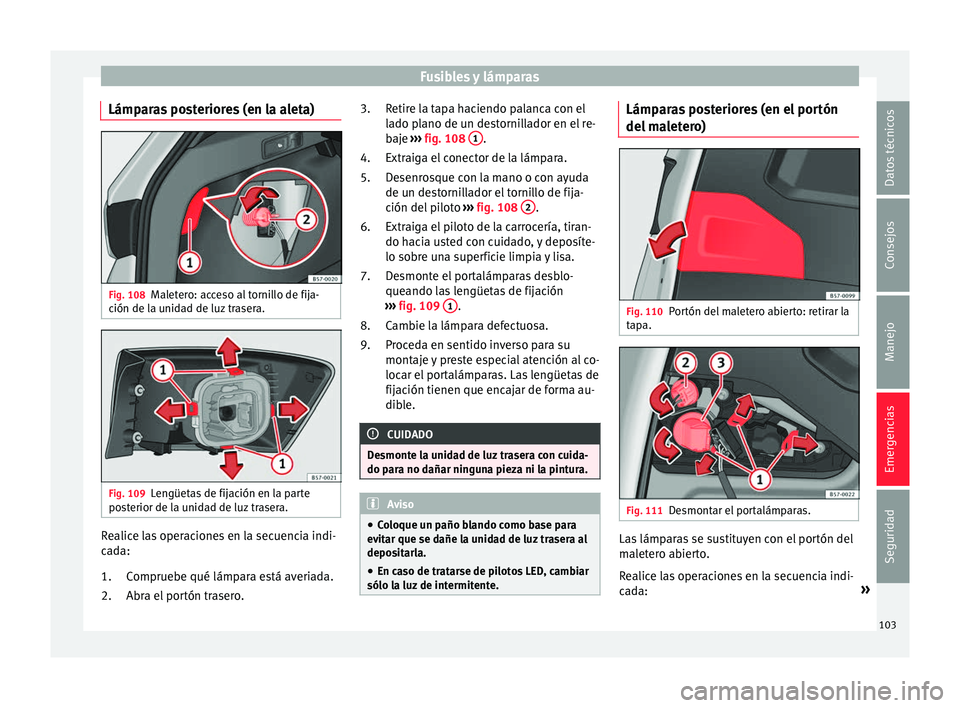

Lámparas posteriores (en la aleta) Fig. 108
Maletero: acceso al tornillo de fija-
c ión de l
a unidad de luz trasera. Fig. 109
Lengüetas de fijación en la parte
po s

terior de la unidad de luz trasera. Realice las operaciones en la secuencia indi-
c
a

da:
Compruebe qué lámpara está averiada.
Abra el portón trasero.
1.
2. Retire la tapa haciendo palanca con el
la

do plano de un destornillador en el re-
baje ››› fig. 108 1 .
Extr aig

a el conector de la lámpara.
Desenrosque con la mano o con ayuda
de un destornillador el tornillo de fija-
ción del piloto ››› fig. 108 2 .
Extr aig

a el piloto de la carrocería, tiran-
do hacia usted con cuidado, y deposíte-
lo sobre una superficie limpia y lisa.
Desmonte el portalámparas desblo-
queando las lengüetas de fijación
››› fig. 109 1 .
C amb

ie la lámpara defectuosa.
Proceda en sentido inverso para su
montaje y preste especial atención al co-
locar el portalámparas. Las lengüetas de
fijación tienen que encajar de forma au-
dible. CUIDADO
Desmonte la unidad de luz trasera con cuida-
do p ar

a no dañar ninguna pieza ni la pintura. Aviso
● Co

loque un paño blando como base para
evitar que se dañe la unidad de luz trasera al
depositarla.
● En caso de tratarse de pilotos LED, cambiar
sólo la luz
de intermitente. 3.
4.
5.
6.
7.
8.
9.
Lámparas posteriores (en el portón
del
m

aletero) Fig. 110
Portón del maletero abierto: retirar la
t ap

a. Fig. 111
Desmontar el portalámparas. Las lámparas se sustituyen con el portón del
m
al

etero abierto.
Realice las operaciones en la secuencia indi-
cada: »
103
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Retire la tapa del portón en la dirección
de l a fl
echa ››› fig. 110.
Desbloquee las lengüetas de fijación del
portalámparas ››› fig. 111 1 , o bien, gi-
r e el

portalámparas hacia la izquierda
2 y
3 .
Extr aig

a el portalámparas de su sitio.
Presione la lámpara defectuosa ligera-
mente hacia el portalámparas, gírela a
continuación hacia la izquierda y extrái-
gala.
Coloque la lámpara nueva, introdúzcala
en su base haciendo un poco de presión
y gírela hacia la derecha hasta llegar al
tope.
Limpie el cuerpo de vidrio de las lámpa-
ras con un paño para eliminar las hue-
llas dactilares que pueda haber.
Verifique el funcionamiento de las lám-
paras de incandescencia.
Proceda en sentido inverso para su
montaje y preste especial atención en
colocar el portalámparas, comprobando
que las lengüetas de fijación estén co-
rrectamente sujetas. Aviso
En el caso del piloto de LED, sólo se puede
c amb

iar la lámpara de marcha atrás. 1.
2.
3.
4.
5.
6.
7.
8.

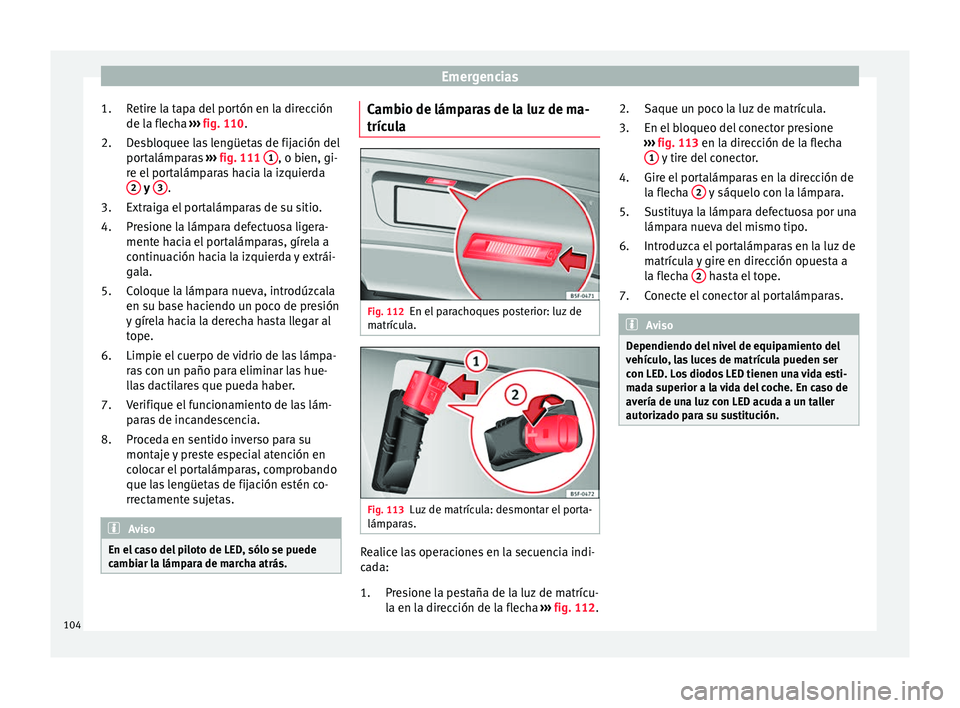

Cambio de lámparas de la luz de ma-
tríc
u

la Fig. 112
En el parachoques posterior: luz de
m atríc

ula. Fig. 113
Luz de matrícula: desmontar el porta-
lámp ar

as. Realice las operaciones en la secuencia indi-
c
a

da:
Presione la pestaña de la luz de matrícu-
la en la dirección de la flecha ››› fig. 112.
1. Saque un poco la luz de matrícula.
En el b

loqueo del conector presione
››› fig. 113 en la dirección de la flecha
1 y tire del conector.
Gir e el

portalámparas en la dirección de
la flecha 2 y sáquelo con la lámpara.
S u

stituya la lámpara defectuosa por una
lámpara nueva del mismo tipo.
Introduzca el portalámparas en la luz de
matrícula y gire en dirección opuesta a
la flecha 2 hasta el tope.
C onect

e el conector al portalámparas. Aviso
Dependiendo del nivel de equipamiento del
v ehíc

ulo, las luces de matrícula pueden ser
con LED. Los diodos LED tienen una vida esti-
mada superior a la vida del coche. En caso de
avería de una luz con LED acuda a un taller
autorizado para su sustitución. 2.
3.
4.
5.
6.
7.
104

Manejo

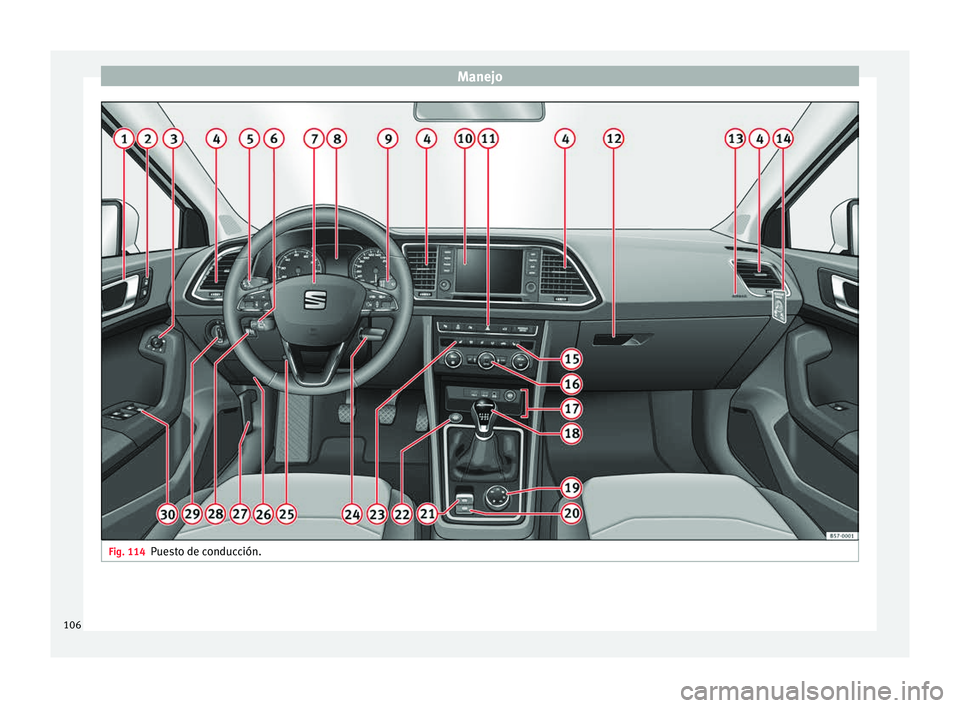

Fig. 114
Puesto de conducción.106

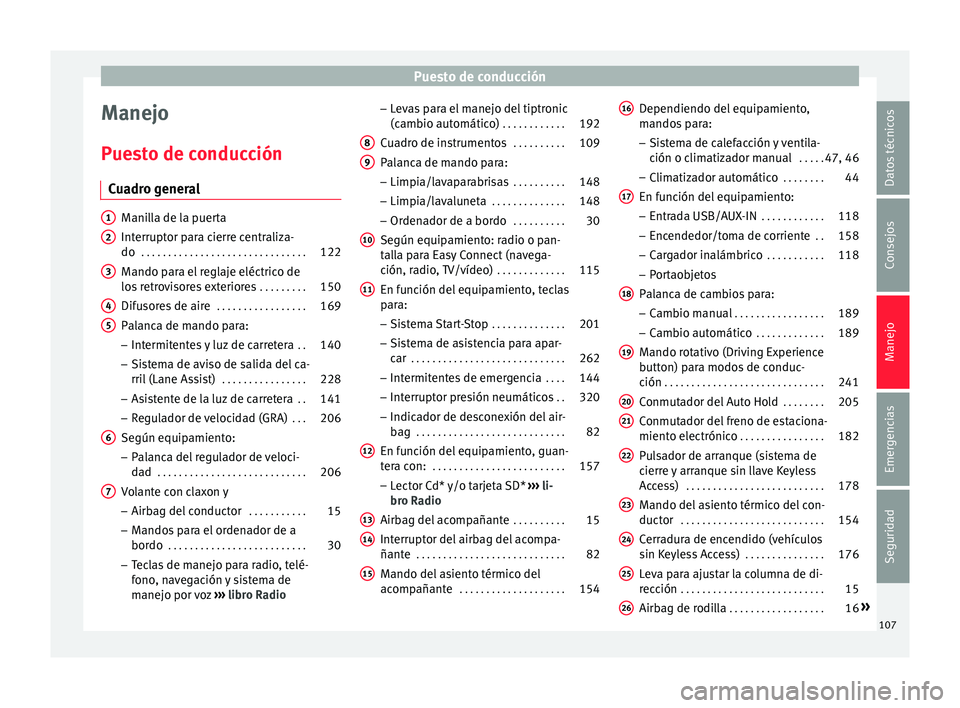

Puesto de conducción
Manejo
P ue
sto de conducción
Cuadro general Manilla de la puerta
Int
errupt

or para cierre centraliza-
do . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Mando para el reglaje eléctrico de
los
retrovisores exteriores . . . . . . . . .150
Difusores de aire . . . . . . . . . . . . . . . . . 169
Palanca de mando para:
– Int ermit

entes y luz de carretera . .140
– Si s

tema de aviso de salida del ca-
rril (Lane Assist) . . . . . . . . . . . . . . . . 228
– Asi
stente de la luz de carretera . .141
– Re
gulador de velocidad (GRA) . . .206
Según equipamiento:
– Pal

anca del regulador de veloci-
dad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Volante con claxon y
– Airbag del

conductor . . . . . . . . . . . 15
– Mando

s para el ordenador de a
bordo . . . . . . . . . . . . . . . . . . . . . . . . . . 30
– Tec
las de manejo para radio, telé-
fono, navegación y sistema de
manejo por voz ›››
libro Radio
1 2
3
4
5
6
7 –
Lev

as para el manejo del tiptronic
(cambio automático) . . . . . . . . . . . .192
Cuadro de instrumentos . . . . . . . . . .109
Palanca de mando para:
– Limpia/l

avaparabrisas . . . . . . . . . .148
– Limpia/l
avaluneta . . . . . . . . . . . . . . 148
– Or
denador de a bordo . . . . . . . . . .30
Según equipamiento: radio o pan-
tal
la para Easy Connect (navega-
ción, radio, TV/vídeo) . . . . . . . . . . . . .115
En función del equipamiento, teclas
par
a:
– Sistema Start-Stop . . . . . . . . . . . . . .201
– Si s

tema de asistencia para apar-
car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
– Intermit
entes de emergencia . . . .144
– Interrupt
or presión neumáticos . .320
– Indica
dor de desconexión del air-
bag . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
En función del equipamiento, guan-
t er

a con: . . . . . . . . . . . . . . . . . . . . . . . . . 157
– Lect

or Cd* y/o tarjeta SD* ››› li-
bro Radio
Airbag del acompañante . . . . . . . . . .15
Interruptor del airbag del acompa-
ñant e . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
M

ando del asiento térmico del
ac omp

añante . . . . . . . . . . . . . . . . . . . . 154
8 9
10
11
12
13
14
15 Dependiendo del equipamiento,
m
ando

s para:
– Sistema de calefacción y ventila-
ción o climatizador manual . . . . .47, 46
– Clim
atizador automático . . . . . . . .44
En función del equipamiento:
– Entra

da USB/AUX-IN . . . . . . . . . . . .118
– Encendedor/t
oma de corriente . .158
– Car
gador inalámbrico . . . . . . . . . . .118
– Por
taobjetos
Palanca de cambios para:
– Cambio manual . . . . . . . . . . . . . . . . . 189
– Camb

io automático . . . . . . . . . . . . . 189
Mando rotativo (Driving Experience
b utt

on) para modos de conduc-
ción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
Conmutador del Auto Hold . . . . . . . .205
Conmutador del freno de estaciona-
miento el
ectrónico . . . . . . . . . . . . . . . . 182
Pulsador de arranque (sistema de
cierr
e y arranque sin llave Keyless
Access) . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Mando del asiento térmico del con-
ductor . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
C

erradura de encendido (vehículos
sin K
eyless Access) . . . . . . . . . . . . . . . 176
Leva para ajustar la columna de di-
r ec

ción . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Airbag de rodilla . . . . . . . . . . . . . . . . . . 16»
16
17
18
19
20
21
22
23
24
25
26
107
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

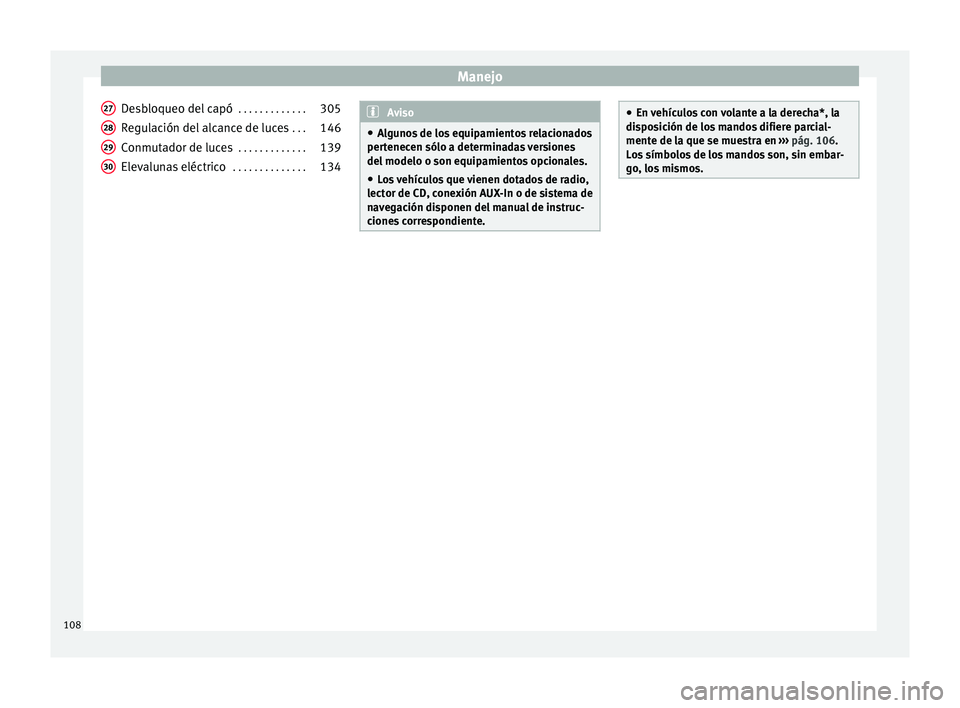

Desbloqueo del capó . . . . . . . . . . . . .305
Regulación del alcance de luces . . .146
Conmutador de luces . . . . . . . . . . . . .139
Elevalunas eléctrico . . . . . . . . . . . . . .134
27 28
29
30 Aviso
● Al
gunos de los equipamientos relacionados
pertenecen sólo a determinadas versiones
del modelo o son equipamientos opcionales.
● Los vehículos que vienen dotados de radio,
lect
or de CD, conexión AUX-In o de sistema de
navegación disponen del manual de instruc-
ciones correspondiente. ●
En v

ehículos con volante a la derecha*, la
disposición de los mandos difiere parcial-
mente de la que se muestra en ››› pág. 106.
Los símbolos de los mandos son, sin embar-
go, los mismos. 108
